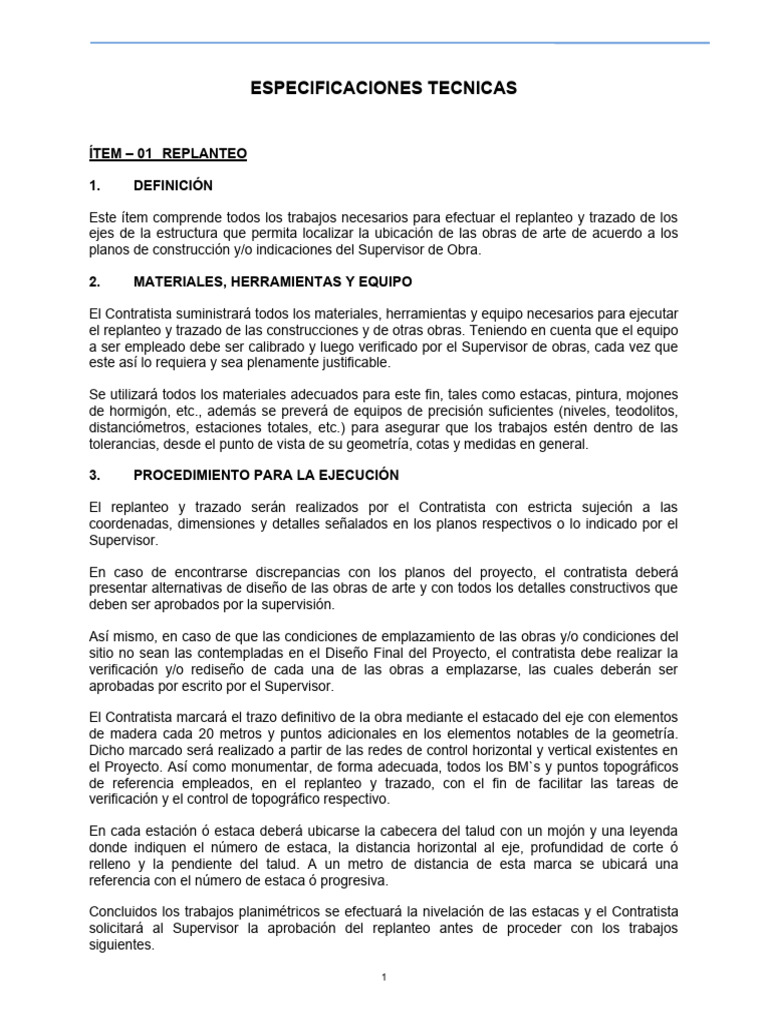

ESPECIFICACIONES TECNICAS
ÍTEM – 01 REPLANTEO
1. DEFINICIÓN
Este ítem comprende todos los trabajos necesarios para efectuar el replanteo y trazado de los
ejes de la estructura que permita localizar la ubicación de las obras de arte de acuerdo a los
planos de construcción y/o indicaciones del Supervisor de Obra.
2. MATERIALES, HERRAMIENTAS Y EQUIPO
El Contratista suministrará todos los materiales, herramientas y equipo necesarios para ejecutar
el replanteo y trazado de las construcciones y de otras obras. Teniendo en cuenta que el equipo
a ser empleado debe ser calibrado y luego verificado por el Supervisor de obras, cada vez que
este así lo requiera y sea plenamente justificable.
Se utilizará todos los materiales adecuados para este fin, tales como estacas, pintura, mojones
de hormigón, etc., además se preverá de equipos de precisión suficientes (niveles, teodolitos,
distanciómetros, estaciones totales, etc.) para asegurar que los trabajos estén dentro de las
tolerancias, desde el punto de vista de su geometría, cotas y medidas en general.
3. PROCEDIMIENTO PARA LA EJECUCIÓN
El replanteo y trazado serán realizados por el Contratista con estricta sujeción a las
coordenadas, dimensiones y detalles señalados en los planos respectivos o lo indicado por el
Supervisor.
En caso de encontrarse discrepancias con los planos del proyecto, el contratista deberá
presentar alternativas de diseño de las obras de arte y con todos los detalles constructivos que
deben ser aprobados por la supervisión.
Así mismo, en caso de que las condiciones de emplazamiento de las obras y/o condiciones del
sitio no sean las contempladas en el Diseño Final del Proyecto, el contratista debe realizar la
verificación y/o rediseño de cada una de las obras a emplazarse, las cuales deberán ser
aprobadas por escrito por el Supervisor.
El Contratista marcará el trazo definitivo de la obra mediante el estacado del eje con elementos
de madera cada 20 metros y puntos adicionales en los elementos notables de la geometría.
Dicho marcado será realizado a partir de las redes de control horizontal y vertical existentes en
el Proyecto. Así como monumentar, de forma adecuada, todos los BM`s y puntos topográficos
de referencia empleados, en el replanteo y trazado, con el fin de facilitar las tareas de
verificación y el control de topográfico respectivo.
En cada estación ó estaca deberá ubicarse la cabecera del talud con un mojón y una leyenda
donde indiquen el número de estaca, la distancia horizontal al eje, profundidad de corte ó
relleno y la pendiente del talud. A un metro de distancia de esta marca se ubicará una
referencia con el número de estaca ó progresiva.
Concluidos los trabajos planimétricos se efectuará la nivelación de las estacas y el Contratista
solicitará al Supervisor la aprobación del replanteo antes de proceder con los trabajos
siguientes.
1
El Contratista relevará toda el área donde se realizará el movimiento de tierras de manera que,
posteriormente, no existan dificultades para medir los volúmenes de tierra movida, participando
en forma diaria al Supervisor de obras para que este lleve el control de los datos topográficos
extraídos de la zona.
El Contratista efectuará el replanteo de todas las obras a construirse, marcando y referenciando
la localización general, alineamientos, elevaciones y niveles de trabajo en el terreno que
permita en cualquier momento la verificación por parte del Supervisor.
El Contratista es el único responsable de la ejecución de estos trabajos debiendo conservar y
proteger toda la señalización topográfica y en su caso reponer todos los mojones de las redes
de control. El Contratista correrá con todos los gastos emergentes de un replanteo equivocado
ó de errores cometidos por descuido en la conservación de la señalización. Así mismo será el
responsable del cuidado y reposición de las estacas y marcas requeridas para la medición de
los volúmenes de obra ejecutada.
4. MEDICIÓN
El Replanteo y Control de Obras será medido por metro cuadrado tal como lo establece el
formulario de presentación de Propuesta.
Debe Incluir la verificación y en caso necesario el rediseño de las obras que no estuvieren
contempladas en el proyecto o que durante la comprobación no se encontraran acorde con las
condiciones del lugar de emplazamiento.
5 FORMA DE PAGO
Este ítem ejecutado en un todo de acuerdo con las presentes especificaciones medido en
concordancia a lo señalado y aprobado por el Supervisor de Obra será pagado al precio unitario
de la propuesta aceptada.
La suma pagada en el contrato para la replanteo general constituirá la plena compensación por
la provisión de toda la mano de obra, materiales, herramientas, equipos e imprevistos y por
realizar todos los trabajos involucrados con el replanteo general de todo el proyecto contratado,
incluyendo la restitución de todas las áreas perturbadoras o afectadas por los trabajos del
contratista, de acuerdo a lo estipulado en las presentes Especificaciones Generales, las
indicaciones de la Supervisión y a los demás documentos del contrato.
ÍTEM DESIGNACIÓN DE PAGO UNIDAD DE MEDICIÓN
01 REPLANTEO METRO CUADRADO (M2)
2
ÍTEM – 02 EXCAVACIÓN DE 0-2 M TERRENO SEMIDURO CON AGOTAMIENTO Y
ENTIBADO
1. DESCRIPCIÓN
Se entiende por excavación para estructuras al conjunto de trabajos que comprenden
excavación necesaria para canales y otras obras de arte no previstas especialmente por los
pliegos de la licitación, el rellenado de las obras terminadas y el retiro de todo el material
excavado, en un todo de acuerdo con las presentes especificaciones y de conformidad con los
planos de la obra.
Este trabajo también comprende el desagüe, bombeo (ya sea de sumideros abiertos o pozos),
drenaje, tablestacas, apuntalamiento y la necesaria construcción de encofrados y ataguías y el
suministro de los materiales para dicha construcción y el subsiguiente retiro de encofrados y
ataguías y el necesario rellenado. También incluye el suministro y colocación de arenas,
escorias, piedras o material de rellenado formado por gravas para sustituir todos los materiales
inadecuados que puedan encontrarse al fundar las obras de arte.
Antes de dar comienzo a las operaciones de excavación en cualquier zona, se deberá haber
terminado en dichas áreas los trabajos de limpieza a ejecutar de acuerdo con lo determinado
para el ítem Excavación no Clasificada.
2. CONSTRUCCIÓN
El Contratista deberá notificar al Supervisor con la anticipación suficiente, la iniciación de
cualquier excavación a fin de que se tomen las secciones transversales y se hagan
mediciones del terreno virgen. El terreno natural adyacente a la estructura no deberá
alterarse sin permiso del Supervisor.
Todas las excavaciones de zanjas, fosas para estructuras o para estribos de obras de
arte, se harán de acuerdo con los alineamientos, pendientes y cotas indicados en los
planos o según el replanteo practicado por el Supervisor. Dichas excavaciones deberán
tener dimensiones suficientes para dar cabida a las obras de arte, en toda su longitud y
ancho marcados. La profundidad de los cimientos para estribos estará indicada en los
planos, el Supervisor podrá ordenar por escrito que se efectúen todos los cambios en las
dimensiones o profundidades que considere necesarios para obtener una cimentación
satisfactoria.
Los cantos rodados, troncos y otros materiales perjudiciales que se encuentren en la
excavación deberán ser retirados.
Después de haberse terminado cada una de las excavaciones, el Contratista deberá
comunicarlo al Supervisor a sus efectos y no se colocarán encofrados, material de
asentamiento o alcantarillas tubulares hasta tanto el Supervisor no haya aprobado la
profundidad de la excavación y la naturaleza del material de cimentación.
Todo material rocoso u otro tipo de material duro para cimentación deberán ser
limpiados, eliminando los mismos residuos sueltos y se labrará hasta presentar una
superficie firme, ya sea por medio de emparejamiento, apisonado o recortado según lo
ordene el Supervisor. Toda la roca fina y desintegrada, así como estratificaciones de
poco espesor, deberán ser removidas. Cuando los cimientos deban descansar sobre un
material que no sea roca la excavación no deberá hacerse hasta la cota final, operación
está que se hará recién en el momento de cimentar. Cuando el material de fundación
sea blando, lodoso o inadecuado en otro sentido, según criterio del Supervisor, el
3
Contratista deberá extraer el material inadecuado y reemplazarlo por arena, grava o
escoria gradadas.
3. MEDICIÓN
El volumen a pagarse será constituido por la cantidad de metros cúbicos medidas en
posición final, de material aceptablemente excavado, de conformidad con los planos u
ordenado por el Supervisor, pero en ningún caso se podrá incluir en las mediciones para
pago cualquiera de los volúmenes a continuación indicados:
El volumen de cualquier excavación practicada antes de tomar perfiles y
mediciones del terreno natural.
El volumen incluido dentro de los límites acotados de rectificación de cauces,
cunetas, etc.
El volumen de agua u otro líquido, excepto el correspondiente a limo, turba o
material semisólido parecido, no originado a consecuencias de las operaciones
constructivas y que no pueda ser eliminado por bombeo o drenaje, debe ser
incluido.
El volumen de cualquier material remanipulado; excepto cuando por indicación
de los planos o por orden del Supervisor, deba efectuarse una excavación
después de haberse colocado un terraplén y excepto en el caso de que se
requiera una excavación para fundación de alcantarillas por el método
imperfecto. En estos casos el material reexcavado deberá ser incluido en la
medición.
El volumen de excavación designado en los planos o pliegos especiales "excavación
para muros", se medirá en la forma descrita precedentemente pero deberá computarse
por separado a los efectos del pago, respecto de los demás materiales de excavación.
4. FORMA DE PAGO
Las cantidades determinadas en la forma antes expresada se pagarán a los precios unitarios
del contrato por unidad de medición, respectivamente para cada uno de los ítems de pago más
abajo detallados, que figuren en los programas de licitación, cuyos precios y pagos constituirán
la compensación total en concepto de mano de obra, equipo, herramientas e imprevistos
necesarios para ejecutar la obra prevista en esta Sección, excepto lo siguiente:
a. Cualquier excavación en las obras básicas o en préstamos requerida en exceso
respecto de la necesaria para estructuras, no se medirá ni pagará.
Toda otra excavación como ser la necesaria para llegar a la cota de desagüe la que pudiera ser
requerida para la construcción de plateas superficiales, contrapisos, cajas de badenes, etc., se
medirá y pagará como excavación no clasificada.
Todo el ítem se pagará como excavación, cualquier cambio de material que el supervisor
considere necesario no se pagará adicional.
ÍTEM DESIGNACIÓN DE PAGO UNIDAD DE MEDICIÓN
EXCAVACION DE 0-2 M TERRENO SEMIDURO
02 METRO CÚBICO (m3)
CON AGOTAMIENTO Y ENTIBADO
4
ITEM - 3 RELLENO COMPACTADO MANUAL-INCLUYE MATERIAL DE RELLENO
1. DESCRIPCION
Consiste en rellenar con material común (tierra) proveniente de las inmediaciones de la obra,
los lugares indicados en los planos del proyecto o de acuerdo a instrucciones escritas del
Supervisor de Obra.
2. MATERIALES, HERRAMIENTAS Y EQUIPO
El Contratista proporcionará todos los materiales, herramientas y equipo necesarios para la
ejecución de los trabajos, los mismos deberán ser aprobados por el Supervisor de Obra.
El material de relleno a emplearse será preferentemente el mismo suelo extraído de la
excavación, libre de pedrones y material orgánico. En caso de que no se pueda utilizar dicho
material de la excavación o el formulario de presentación de propuestas señalase el empleo de
otro material o de préstamo, el mismo deberá ser aprobado y autorizado por el Supervisor de
Obra.
No se permitirá la utilización de suelos con excesivo contenido de humedad, considerándose
como tales, aquellos que igualen o sobrepasen el límite plástico del suelo. Igualmente se
prohíbe el empleo de suelos con piedras mayores a 10 cm. de diámetro.
3. FORMA DE EJECUCION
Todo relleno y compactado deberá realizarse en los lugares que indique el proyecto o en otros
con aprobación previa del Supervisor de Obra.
El relleno será de material procedente de los lugares que indique el Supervisor de Obra.
Durante el proceso de relleno, podrán construirse drenajes si así lo exigiera el proyecto, o los
que señale el Supervisor de Obra.
El equipo de compactación a ser empleado será el exigido en la propuesta. En caso de no estar
especificado el Supervisor aprobará por escrito el equipo a ser empleado. En ambos casos se
exigirá el cumplimiento de la densidad de compactación especificada.
El material de relleno deberá colocarse en capas no mayores a 15 cm., con un contenido
óptimo de humedad, procediéndose al compactado
A requerimiento del Supervisor de Obra, se efectuarán pruebas de densidad en sitio, corriendo
por cuenta del Contratista los gastos que demanden estas pruebas. Asimismo, en caso de no
satisfacer el grado de compactación requerido, el Contratista deberá repetir el trabajo por su
cuenta y riesgo.
El Supervisor de Obra exigirá la ejecución de pruebas de densidad en sitio a diferentes niveles
del relleno.
Las pruebas de compactación serán llevadas a cabo por el Contratista o podrá solicitar la
realización de este trabajo a un laboratorio especializado, quedando a su cargo el costo de las
mismas. En caso de no haber alcanzado el porcentaje requerido, se deberá exigir el grado de
compactación indicado.
4. MEDICION
5
Este ítem será medido en metros cúbicos compactados.
5. FORMA DE PAGO
El trabajo ejecutado de acuerdo a lo especificado, será pagado según el precio unitario de la
propuesta aceptada.
Este precio será la compensación total por el relleno, incluyendo mano de obra, suministro de
equipo, herramientas, y trabajos adicionales que pudieran requerirse.
No será motivo de pago adicional alguno los gastos que demanden el humedecimiento u oreo
del material para alcanzar la humedad apropiada o los medios de protección que deben
realizarse para evitar el humedecimiento excesivo por lluvias, por lo que el Contratista deberá
considerar estos aspectos en su precio unitario.
ÍTEM DESIGNACIÓN DE PAGO UNIDAD DE MEDICIÓN
RELLENO COMPACTADO MANUAL-
3 METRO CUBICO (M3)
INCLUYE MATERIAL DE RELLENO
ITEM - 4 CANAL REVESTIDO
1. DESCRIPCION
Constituyen elementos de captación y conducción de las aguas superficiales que caen sobre la
calzada y sus laterales. Estos dispositivos de drenaje longitudinal serán realizados con el fin de
evitar socavaciones en las laderas del camino, así como también evitar el humedecimiento del
terraplén a causa del agua de escurrimiento.
Los canales con revestimiento de mampostería de piedra, tienen la función de conducir las
aguas superficiales hasta las obras de arte, alcantarillas, badenes y puentes. El ítem incluirá
todas las actividades adicionales a ser realizadas como ser: rellenos compactados, limpieza y
retiro de escombros.
2. EJECUCIÓN
Antes del inicio de los trabajos, el contratista deberá realizar el replanteo de las obras, la
verificación de las secciones, pendientes, lugares de emplazamiento, cantidades
presupuestadas y presentar un informe al supervisor para su aprobación.
Donde hubiese necesidad de ejecución de relleno para llegar a la cota de fundación, éste
deberá compactarse en capas con un máximo de 15 cm. de espesor, a la densidad
especificada para la capa final de los terraplenes en el Ítem Relleno Compactado.
Las dimensiones de los revestimientos deberán obedecer rigurosamente las dimensiones y
localización indicados en los planos u ordenadas por el supervisor.
Los morteros deberán ser de preferencia preparados en mezcladoras. Cuando se tolere la
preparación manual, el cemento y la arena deberán mezclarse secos hasta que la mezcla
presente una coloración uniforme; luego se agregará agua continuándose con el mezclado.
En las cunetas y zanjas revestidas se dejarán juntas transversales cada 5 metros obtenidas por
la colocación de listones de 0.5 cm. de espesor, los que después serán retirados, llenándose el
espacio con cemento asfáltico mezclado con arena.
6
En todas las piezas de hormigón, continuas u hormigonadas por partes, las superficies de
contacto del hormigón anterior con el nuevo serán raspadas con cepillo de acero, para dejarlas
rugosas y limpias y así aumentar la adherencia.
3. MEDICIÓN
Se medirá por metro lineal de ítem concluido, aprobado y autorizado por el supervisor.
4. FORMA DE PAGO
Se pagará al precio unitario establecido en el contrato por el revestimiento aprobado por el
SUPERVISOR. En el precio unitario del ítem deberá incluirse adicionalmente los trabajos de
relleno, compactado y limpieza y retiro de escombros. El precio será la compensación total del
ítem concluido. No se reconocerá pago adicional por ningún concepto, por lo que el contratista
deberá prever todos los imprevistos que pudieran presentarse en esta actividad.
ÍTEM DESIGNACIÓN DE PAGO UNIDAD DE MEDICIÓN
4 CUNETA REVESTIDA METRO LINEAL (ML)
7
2. MATERIALES
El material será Tubería de PVC SDR-35 = 3”
3. EJECUCIÓN
Los tubos serán colocados según lo especificado en los planos a ambos lados de la calzada
cada 4 metros, manteniendo una inclinación de manera que esta permita la evacuación de las
aguas de lluvia que serán recogidas en los extremos de la calzada, que estarán perfectamente
embebidas en el hormigón de la estructura, de manera de evitar filtraciones entre materiales por
las diferencias de estas.
En los muros se colocaran los tubos en el cuerpo puestas al tres bolillo, separados cada 2
metros y con una pendiente del 10%.
4. MEDICIÓN Y FORMA DE PAGO
Cuando el pliego de licitación contenga una cantidad estimada para cualquier de los ítems de
pago abajo indicados, la cantidad determinada en la forma arriba expresada, será pagada a los
precios del contrato por unidad de medición, como está abajo detallado y que figuren en el
programa de licitación. Dichos precio y pago constituirá la compensación total en concepto
suministro de todos los materiales incluyendo toda mano de obra, equipo, herramientas
imprevistos, necesarias para terminar la obra indicada en la presente sección.
ÍTEM DESIGNACIÓN DE PAGO UNIDAD DE MEDICIÓN
7 DRENES PARA MUROS (PVC D=3") METRO LINEAL (ML)
8
ITEM – 8 JUNTA DE DILATACIÓN
1. DESCRIPCIÓN
Consiste en el aprovisionamiento y colocación de un elemento flexible de plastoformo conforme
a los detalles y especificación de los planos así como el aprovisionamiento y colocación de un
elemento intermedio entre dichas cantoneras para absorber los movimientos horizontales
debido a la dilatación y esfuerzo longitudinales por el tránsito de vehículos.
2. MATERIALES
Las Juntas de dilatación serán de plastoformo, la calidad y dureza de la junta de dilatación
deberá estar aprobadas por certificados de fábrica y el supervisor de obra.
3. CONSTRUCCIÓN
La junta será introducida en el espacio dispuesto por el supervisor de obra.
4. MEDICIÓN
Se efectuará por metro cuadrado de acuerdo a lo indicado en los planos de detalle e
instrucciones del supervisor.
5. FORMA DE PAGO
El pago comprenderá el total de metros cuadrados de juntas de dilatación, medidos en obra por
la unidad de propuesta aceptada, que comprende todos los materiales, mano de obra, equipo,
herramientas e imprevisto necesarios para ejecutar este ítem.
UNIDAD DE
ÍTEM DESIGNACIÓN DE PAGO
MEDICIÓN
METRO CUADRADO
8 JUNTA DE DILATACIÓN
(M2)
