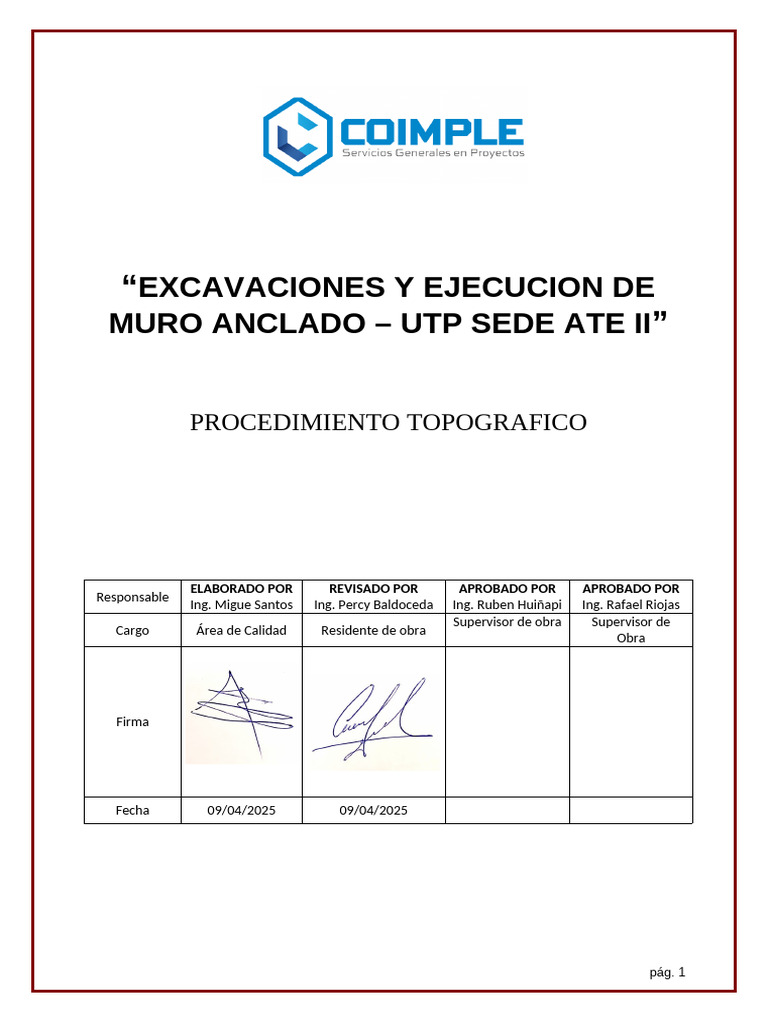

“EXCAVACIONES Y EJECUCION DE
MURO ANCLADO – UTP SEDE ATE II”
PROCEDIMIENTO TOPOGRAFICO
ELABORADO POR REVISADO POR APROBADO POR APROBADO POR
Responsable
Ing. Migue Santos Ing. Percy Baldoceda Ing. Ruben Huiñapi Ing. Rafael Riojas
Supervisor de obra Supervisor de
Cargo Área de Calidad Residente de obra
Obra
Firma
Fecha 09/04/2025 09/04/2025
pág. 1
I. Tabla de contenido.
I. Tabla de contenido…………………………………………………………………2
1. OBJETIVO…………………………………………………………………………..3
2. ALCANCE…………………………………………………………………………..3
3. REFERENCIA………………………………………………………………………3
4. DEFINICIONES…………………………………………………………………….3
5. EJECUCION………………………………………………………………….…….4
5.1. Generalidades ……………………………………..
…………
…………
.5
5.2. Secuencia Constructiva…………………………………………..……..4
5.2.1 Reconociemiento del Terreno....……...…..…………………..……....4
5.2.2 Levantamiento del Perímetro………………………..……...…….…...4
5.2.3 Definición del BM……………….……………..…..……...….…...…...5
5.2.4 Replanteo de vértices de los bloques...………...……...…………...5
5.2.5 Replanteo de Ejes…..……………………………………………….…...5
5.2.6 Trasdo de muros y Tabiques...………………………………….……...6
5.3. Recursos a Emplear…………….………………………………………..6
5.3.1 Mano de Obra…………………………………………………………….6
5.3.2 Equipos…………………………………………………….………………7
5.3.3 Materiales y/o Herramientas…………………………………………….7
5.4.3 Almacenamiento de materiales…...…………………………………….7
5.5.3 Criterios de Aceptación…….…………………………………………….7
6. RESPONSABILIDADES…………………………………………………….…….7
6.1. Ingeniero de Produccion…………………………………………………8
6.2. Ingeniero de Seguridad...………………………………………………..8
pág. 2
6.3. Oficina Técnica...…… …...…………………………………………….….8
6.4. Topógrafo………………..……………………………………………………8
6.5. Maestro Responsable……………………………………………………8
6.6. De todo Trabajador……...…………………………………..…….…….8
1. OBJETIVO.
Este instructivo tiene por definir los métodos y acciones aplicables al control topográfico
durante la ejecución de la Obra: CONSTRUCCION DE MUROS ANCLADOS –
AMPLIACION UTP
2. ALCANCE.
Este instructivo es aplicable a los trabajos de control topográfico durante todo el
proyecto, los cuales se detallan a continuación:
- Verificación de equipos topográficos.
- Reconocimiento del terreno.
- Verificación de la topografía.
- Compatibilización de la topografía y la geometría del terreno.
- Ubicación, trazo y replanteo topográfico.
- Señalización y marcado de ejes.
- Definición de cotas, niveles y orientación.
- Identificación de interferencias.
- Control de avance de obra.
- Procesamiento de datos y elaboración de planos de replanteo As Built.
Toda actividad necesaria para la correcta y oportuna ejecución del proyecto.
3. REFERENCIAS.
Los documentos de referencia son:
Planos de Lotización, Arquitectura y Estructuras.
Norma Técnica Peruana – Reglamento Nacional de Edificaciones.
Especificaciones Técnicas del Proyecto.
4. DEFINICIONES.
Cota. Elevación de un punto con respecto al nivel del mar, a un Bench Mark u otro
punto de referencia.
Estación Total. Instrumento de medición que indica la posición y elevación de un
punto en la tierra (X, Y, Z) referenciándose desde otro punto establecido utilizando
rebote de señal a través del sistema de prisma.
Levantamiento Topográfico. Traslado de puntos del terreno al plano.
pág. 3
Nivel Topográfico. También llamado Nivel Óptico, es un instrumento que tiene
como finalidad la medición de desniveles entre puntos que se hallan a distintas
alturas o el traslado de cotas de un punto conocido a otro desconocido.
Punto de Referencia. Puntos fijos que se encuentran claramente marcados dentro
del área de influencia de la obra, acompañado de datos tales como coordenadas y
cotas, el cal sirve de referencia para otras medidas de nivelación y alineamiento que
se generen para el desarrollo de la obra.
Replanteo Topográfico. Traslado de los puntos de un plano al terreno.
Teodolito. Instrumento de medición mecánico-óptica universal que sirve para medir
ángulos verticales y, sobre todo, horizontales con una precisión elevada. Con otras
herramientas auxiliares puede medir distancias y desniveles.
Trazo. Delimitación del replanteo topográfico.
5. EJECUCION.
5.1. Generalidades.
Se debe contar con copia de los certificados de calibración de los equipos,
emitido por una entidad autorizada, la cual debe ser emitida a la Supervisión
para la aprobación del equipo.
Se realizará el requerimiento de nuevos equipos para el reemplazo de los que
se llevarán a calibración con el objetivo de dar continuidad a los trabajos
topográficos.
5.2. Secuencia Constructiva.
5.2.1. Reconocimiento del Terreno.
Consiste en la visita del área donde se replanteará el proyecto, es necesario
para determinar los puntos de estación para el levantamiento del perímetro y
los niveles de partida.
5.2.2. Levantamiento del Perímetro.
Consiste en la toma de medidas planimétricas del polígono del terreno y se
comparará con el polígono del proyecto. Para este trabajo se empleará una
Estación Total el cual nos dará errores milimétricos.
Se partirá desde una estación referencial con coordenadas arbitrarias con un
azimut hacia el norte y ángulo horizontal de 0°00’00’’.
Para obtener las medidas necesarias se aplicará el sistema de radiación, el
cual consiste en el cálculo de ángulos por las distancias desde el punto de
estación.
5.2.3. Definición del BM.
Consiste en la colocación del nivel 0.00 establecido por la supervisión o el
proyectista el cual será el punto de partida para los niveles del proyecto.
pág. 4
Una vez establecido el nivel 0.00 se trasladará varios BM’s a cada bloque de
departamentos mediante una nivelación de primer grado.
5.2.4. Replanteo de vértices de los bloques.
Para el replanteo de los vértices en campo, nos estacionamos en nuestro
punto de estación principal y empezamos a ubicar cada vértice de los bloques
en base a las coordenadas generadas.
Una vez colocado todos los vértices de los bloques se realiza un chequeo
con wincha metálica para verificar las distancias que están en el plano.
5.2.5. Replanteo de ejes.
Ya replanteado los vértices de los bloques, se tiene establecido la
orientación de ellos por lo cual podemos partir de cualquiera para iniciar
una escuadra y así estableces los ejes que se encuentran en los planos de
arquitectura.
5.2.6. Trazado de muros y tabiques.
El replanteo consiste en marcar sobre el terreno, por medio de miras y
cordeles, la disposición de los muros que se van a construir, tanto en
horizontal como en vertical.
5.3. Recursos a Emplear.
5.3.1. Mano de Obra.
Capataz Topográfo.
Operario Topógrafo.
Ayudantes de Topografía.
5.3.2. Equipos.
Estación Total.
Nivel Topográfico.
Prisma.
Mira.
Cinta métrica.
Nivel esférico.
Nivel manual de burbuja.
Plomada.
5.3.3. Materiales y/o Herramientas.
Tiza, ocre.
Cal.
Cordel.
Estacas.
Martillo.
Clavos.
Marcador de acero.
pág. 5
Equipos de protección personal.
5.3.4. Almacenamiento de Materiales Excedentes.
El almacenamiento y preservación de todos los materiales y
herramientas deberán ser llevados a cabo conforme a lo indicado al
proyecto.
5.3.5. Criterios de Aceptación.
Todos los puntos descritos deberán cumplirse de acuerdo a los planos de
diseño y especificaciones del proyecto.
Los planos del proyecto que se encuentren en campo deberán identificarse
con el sello de control de planos.
Se deberá contar con los certificados de calibración de los equipos, según
las especificaciones y con un mínimo de 6 meses.
El área de calidad se encargará de revisar el trabajo terminado y de
encontrarse observaciones estas se subsanarán antes de la entrega a la
supervisión.
Todos los trabajos deberán contemplar tolerancias de trazo y nivelación,
las cuales regirán el control de calidad de obra. Estas tolerancias serán
verificadas con el protocolo de Control Topográfico y otros que apliquen al
trabajo que se ejecute.
Una vez terminada la revisión, se procederá a hacer la entrega a la
supervisión mediante en protocolo de Control Topográfico correspondiente.
La supervisión se encargará de realizar el seguimiento a las actividades
que requieran Control Topográfico, con los protocolos respectivos a la
actividad.
Los protocolos deberán ser llenados y firmados por la constructora y
supervisión.
6. RESPONSABILIDADES.
A continuación, se detallan las responsabilidades de las personas involucradas con
respecto a la presente instrucción técnica.
6.1. Ingeniero de Producción.
Solicitar a la supervisión los BM’s y/o puntos de referencia para el control
topográfico.
Planificar y ejecutar junto al residente de obra, la secuencia de actividades
de acuerdo a planos y especificaciones técnicas del proyecto.
Hacer cumplir las actividades señaladas en la presente instrucción de
trabajo.
Evaluar la producción de la mano de obra y de los equipos asignados a la
presente actividad. Ser el responsable de que se lleven los controles
estipulados.
Verificar que se efectúen los controles respectivos establecidos en la
presente instrucción.
Verificar que los trabajos se realicen de acuerdo a los planos y
especificaciones técnicas.
Difusión de la ITT al personal involucrado en la presente labor.
pág. 6
Controlar adecuadamente la documentación técnica, actualizando la
información cada vez que se realice un cambio y retirando los documentos
obsoletos para evitar su uso.
6.2. Prevencionista de Riesgo.
Verificar la seguridad del proceso, analizar los riesgos y tomar las medidas
correctivas.
Promover la toma de conciencia y consulta en asuntos de prevención de
accidentes.
Detener los trabajos que se encuentren inseguros en coordinación con
producción.
6.4. Jefe de Almacén
Recepción de los equipos topográficos y certificados de calibración
correspondientes.
6.5. Topógrafo.
Usar equipos con calibración vigente, verificar su mantenimiento y
adecuado almacenamiento.
Realizar los trabajos de topografía cumpliendo lo indicado en planos,
especificaciones técnicas, procedimientos, etc.
Llevar diariamente actualizado los registros de topografía.
6.5. Maestro responsable.
El Capataz responsable supervisará los trabajos de nivelación, aplome, etc. Y
verificará que los trabajos se realicen de acuerdo a la presente instrucción.
6.6. De todo trabajador.
Todo trabajador deberá tener presente lo que se indica en este documento.
