DISTRIBUCIÓN ESPACIAL DEL SONIDO, ABSORCIÓN, REVERBERACIÓN,

RADIACIÓN ACÚSTICA DE UNA FUENTE SONORA, PANTALLAS Y

BARRERAS ACÚSTICAS, AISLAMIENTO ACÚSTICO, CERRAMIENTOS
ACÚSTICOS Y SILENCIADORES.

Distribución espacial del sonido

Con la distribución espacial del sonido, lo que se busca es

analizar la relación entre el sonido incidente sobre una superficie y el
comportamiento del material sobre el cual la onda sonora, con la
consiguiente interrelación de reflexión de la onda, absorción de
energía sonora, radiación de esta por el material sobre el que incide.

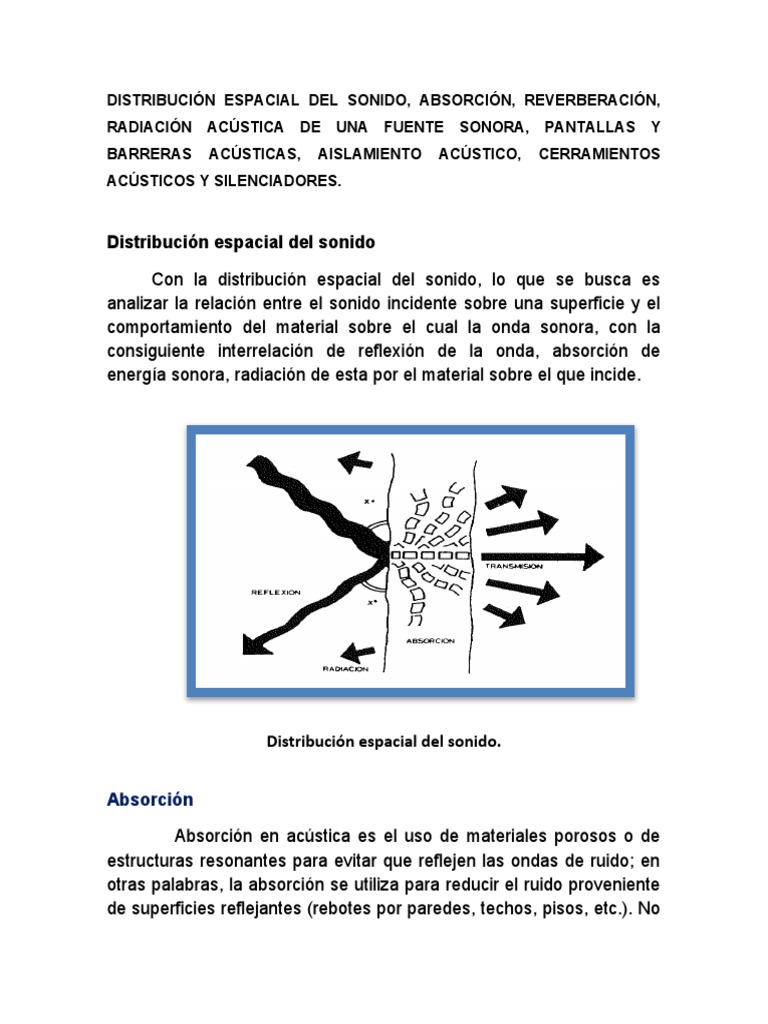

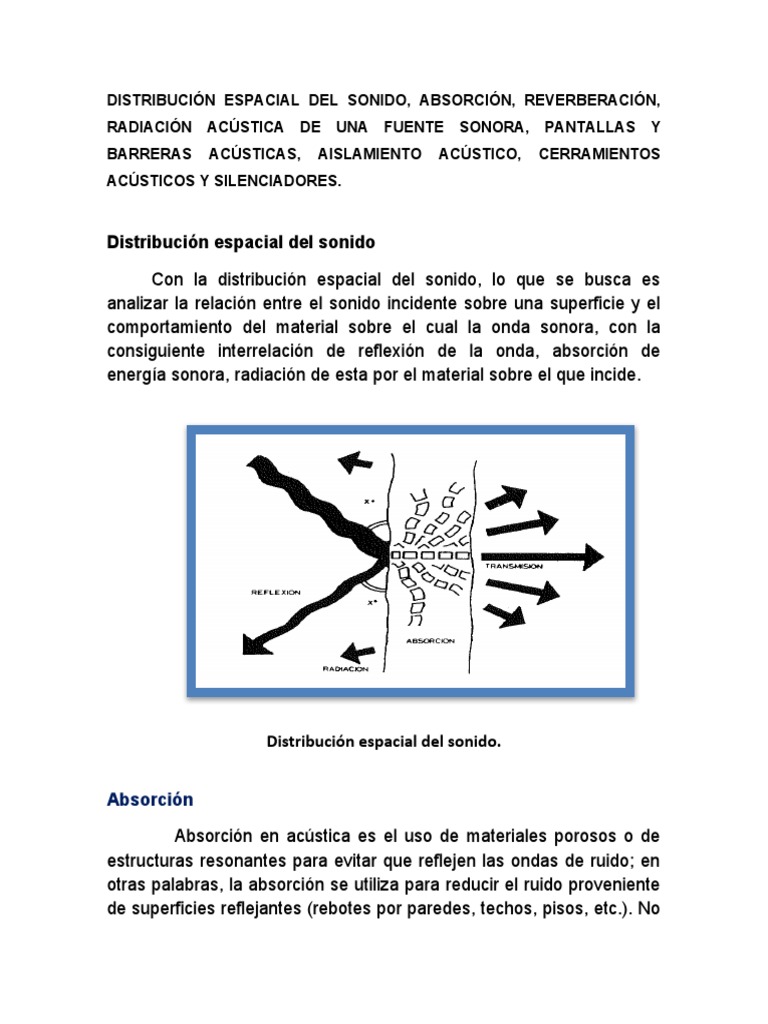

Distribución espacial del sonido.

Absorción

Absorción en acústica es el uso de materiales porosos o de

estructuras resonantes para evitar que reflejen las ondas de ruido; en
otras palabras, la absorción se utiliza para reducir el ruido proveniente
de superficies reflejantes (rebotes por paredes, techos, pisos, etc.). No
es posible atenuar el ruido de una fuente cercana al receptor
empleando materiales absorbentes en las paredes.

 Propiedad de los materiales para reducir la cantidad de

energía sonora que se refleja.;

 La presencia de un material absorbente en las superficies de

un cuarto reducirá el nivel de presión sonora en dicho cuarto
al no reflejar toda la energía que llega a las superficies.

Materiales Absorbentes

• Mientras más fibroso es un material, la absorción es mejor;

• Los materiales más densos son menos absorbentes;

• Las características de absorción acústica de los materiales varía con

la frecuencia;

• En general, los sonidos de baja frecuencia son muy difíciles de

absorber
Coeficiente de Absorción de Ruido

 Medida de la capacidad de una superficie para absorber el

sonido;

 Fracción de la energía sonora incidente absorbida o no

reflejada por una superficie;

 Sus valores varían normalmente entre alrededor de 0.01 para

el mármol hasta 1.0 para wedges absorbentes;

 Los valores dependen del espesor y de la densidad del

material.

Wedges
Coeficiente de Reducción de Ruido (NRC)

Promedio de los coeficientes de absorción de ruido de un material a las frecuencias de 250, 500,
1,000 y 2,000 Hz.;

Puntos a Considerar

 Algunos fabricantes informan sobre datos de absorción a altas frecuencias, en las

cuales los valores son mayores;

 Asegurar que la instalación es similar a la forma en que se hicieron las pruebas;

 Por ejemplo, un material tiene un NRC de 0.8 montado sobre fibra de vidrio. Montado
solo, tiene un NRC de 0.20

Absorción
BLOQUEO DEL SONIDO TRANSMITIDO VIA AEREA
STANDARD TRANSMISSION CLASS(STC)
 Clasificación de los materiales que indica su capacidad para
bloquear el sonido;
 Evalúa el desempeño en la transmisión del sonido en el rango
de frecuencias de 125 a 4000 Hertz;
 A mayor STC mayor reducción de la transmisión del sonido;
 El sonido puede transmitirse por arriba, por debajo y
alrededor de una pared;
 También puede transmitirse por ductos, tuberías y corredores;
 STC depende de la construcción de una pared.
 Puede aumentarse:
 Añadiendo masa;
 Incrementando el espacio;
 Añadiendo un material absorbente dentro de la pared
Añadiendo masa
 El peso o espesor de una pared es el factor más importante
en su capacidad de bloquear el sonido;
 Una barrera de concreto bloquea más sonido que una pared
delgada de yeso;
 Cuando la masa de una barrera se dobla, el STC se aumenta
en aproximadamente 5 dB.
Incrementando el espacio
 Un espacio con aire dentro de una pared ayuda a aumentar el
aislamiento del sonido al crear dos paredes;
 Comúnmente el espacio se puede añadir a una pared con
canales y una capa de cartón-yeso;
 Una capa de aire de 1 ½" aumentará el STC en
aproximadamente 3 dB.
 Una capa de aire de 6" aumentará el STC en
aproximadamente 8 dB.
BARRERAS
• Materiales no porosos, de alta densidad y comúnmente no fibrosos.
• El ruido es bloqueado, reflejado y dirigido hacia otro lado.
• Los materiales para barreras se prueban y evalúan por su capacidad
de reducir la transmisión del sonido..

Aplicación
• En las áreas donde predomina el sonido de baja frecuencia, los
absorbentes tienen eficiencia limitada;
• Entre 250 Hz y 750 Hz, las barreras pueden ser muy efectivas si la
cubierta está completamente cerrada;
• Las aperturas reducen significativamente la eficiencia de la barrera.

Barreras Exteriores
 También pueden ser usadas en la parte exterior de una cubierta
cuando no sea posible colocarla en el interior.
 Esto también se aplica a las tuberías, donde se requiera una
cubierta. La barrera actúa como una segunda piel, la cual, debido a
su masa, refleja el sonido hacia el interior de la tubería.

Enclosure
• Reducción de ruido: hasta 20-30 decibeles;
• Ventajas: Máxima reducción de ruido;
• Concerns: Puede necesitar una ventanilla para tener mejor visibilidad
y/o puertas para acceso así como baffles de ventilación para el flujo de
aire.
Cortina Acústica
Barrera acústica alrededor de la fuente de ruido:
• Máxima reducción de ruido: 6-15 decibeles.
• Ventajas: Muy buena atenuación del ruido;
• Concerns: Puede necesitar una ventanilla para tener mejor visibilidad
y/o puertas para acceso;
• ¿Tamaño? Minino 8' de altura. Típicamente debe ser del doble de
altura de la fuente de ruido.
• Reducción de ruido hasta de 25 dB(A)
• Acceso rápido a la maquinaria para operación y mantenimiento;
• Se instalas, cambian y modifican fácilmente;
• Pueden tener ventanas para mejor visibilidad;
• Lavables;
• Larga vida en condiciones industriales severas;
• Una alternativa económica a los paneles acústicos rígidos

AISLAMIENTO DE LA VIBRACIÓN
• La vibración es causada normalmente por el movimiento rotatorio,
reciprocarte o de impacto;
• Si la vibración no se puede evitar en la fuente, debe evitarse que se
transmita;
• Se requiere un método de montaje que absorba la vibración y
reduzca su transmisión.
• Para piezas de metal se puede lograr aplicando una capa de material
viscoelastico y otra capa rígida;
• Esto produce un material compuesto que convierte la energía de la
vibración en calor;
• Se usan comúnmente materiales auto adhesivos.

ENCAPSULAMIENTO DE EQUIPOS
Los encapsulamientos como su nombre indica, consisten en
encerrar a la fuente sonora para reducir la propagación del ruido que
emiten. De manera general, se consiguen reducciones entre 10 y 25
dBA para encapsulados de una sola capa con revestimiento
absorbente. Se logran reducciones de más de 25 dBA para
encapsulamientos con doble pared y revestimiento acústico
absorbente. Para evitar la propagación de vibraciones en los
encapsulamientos es menester dotarlos de calzos antivibratorios en la
base. Las puertas, registros y ventanas, previstas para las labores de
mantenimiento deben ser hermétizadas cuidadosamente después de
realizarlos los trabajos. La más pequeña ranura puede afectar
sensiblemente el aislamiento, sobre todo si hay presencia de altas
frecuencias.
REVERBERACION
Dentro de la acústica de locales es quizás este término el de
mayor importancia en cuanto a los requerimientos exigidos para una
correcta audición semántica de un sonido. El parámetro que define la
reverberación de un local es su “tiempo de reverberación”, TR. La
norma de la American National Standard Institute, define el tiempo de
reverberación de un local como el tiempo transcurrido para reducirse
en 60 dB un sonido, una vez que ha dejado de emitir señal acústica la
fuente de emisión. No debe confundirse reverberación con eco, ya que
el eco se debe a una única e importante reflexión que da lugar a una
repetición única y poco deformada del sonido original, mientras que la
reverberación es la natural prolongación del mismo desde la extinción
de la fuente.
La importancia de elegir un adecuado tiempo de reverberación viene
dada por el destino del local. Si el local posee un tiempo de
reverberación alto, 2 segundos, será muy difícil escuchar una
conferencia, mientras que será agradable oír música de órganos. Si el
local posee un tiempo de reverberación de 0,3 segundos, será un
buen locutorio pero no será apto para escuchar música ya que
apagara los sonidos.
SILENCIADORES ACUSTICOS
Los silenciadores acústicos son elementos que se intercalan en los
conductos por donde fluye un gas. Su misión es la de reducir al
máximo el ruido transmitido del aire que pasa a través de ellos. Un
silenciador acústico debe escogerse utilizando los siguientes
criterios de selección.
1. La atenuación acústica debe ser la mayor posible, no solo a nivel
global, sino también espectralmente.
2. Dependiendo de la velocidad del gas, se exigirán unas
condiciones aerodinámicas especiales.
3. Los materiales que componen el silenciador acústico vendrán
determinados por la temperatura y la presión del gas. La
durabilidad del conjunto dependerá de la calidad del material
seleccionado.
4. La geometría y dimensiones del silenciador vendrán
determinados en cada caso por el espacio disponible, el caudal y
la pérdida de carga. Hay situaciones en que el volumen está muy
limitado, por ejemplo en el caso de los escapes de aire
comprimido.
