Problema Preprocesamiento Procesamiento Postproceso

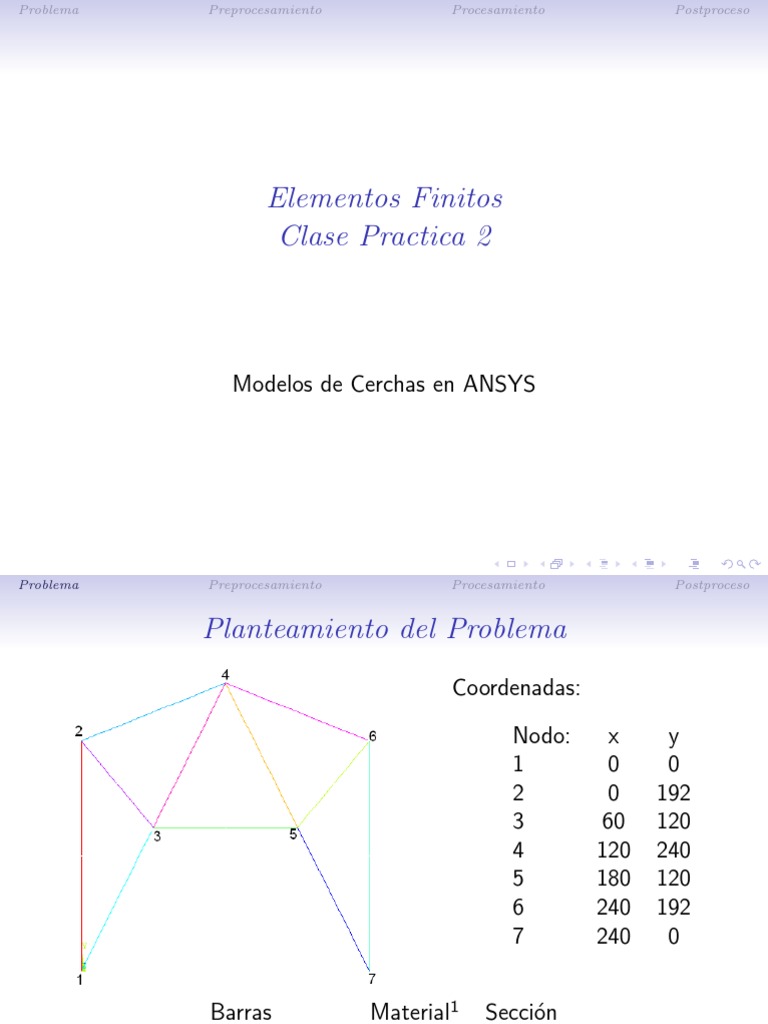

Elementos Finitos
Clase Practica 2

Modelos de Cerchas en ANSYS

Problema Preprocesamiento Procesamiento Postproceso

Planteamiento del Problema

Coordenadas:

Nodo: x y
1 0 0
2 0 192
3 60 120
4 120 240
5 180 120
6 240 192
7 240 0

Barras Material1 Sección

13,12,75,76 Acero 2 in2
23, 24, 46, 56 Acero 1 in2
34, 35, 45 Aluminio 1 in2
1
Acero:E=30E6 psi,ν = 0,3; Aluminio: E=10E6 psi, ν = 0,33
Problema Preprocesamiento Procesamiento Postproceso

Objetivos

Al finalizar el modelo se aprendera:

• Uso de elementos Link tanto en 2 como en 3 dimensiones.
• Creación de modelos aplicando diferentes tipos de constantes
reales a los elementos.
• Creación de modelos con diferentes modelos de materiales
• Mallado de elementos Link
• Asignación de diferentes tipos de restricciones.
• Diferentes tipos de ploteo para el elementos Link
Problema Preprocesamiento Procesamiento Postproceso

Creación de la geometrı́a
Puntos

Preprocessor> Modeling> Create> Keypoints> In Active

CS.

Ingresamos las coordenadas de los puntos, luego de cada punto

damos Apply, pero en el ultimo damos OK.
Si no se hace esto se estarı́a creando 2 puntos al final.
Problema Preprocesamiento Procesamiento Postproceso

Creación de la geometrı́a
Lineas

Preprocessor> Modeling> Create> Lines> Lines> In

Active Coord.
Creamos las lineas con los puntos anteriores.
Problema Preprocesamiento Procesamiento Postproceso

Tipos de Elementos

Preprocessor> Element Type> Add/Edit/Delete.

Escogemos el elemento, Link 2D spar 1

Pregunta:
¿ Que propiedades tiene este tipo de elementos ?
Problema Preprocesamiento Procesamiento Postproceso

Constantes reales

Preprocessor> Real Constants> Add/Edit/Delete.

Seleccionamos el elemento al que le vamos a agregar la constante

y luego ingresamos los valores.
En nuestro caso hay que hacer esto 2 veces, por que tenemos 2
secciones diferentes.
Problema Preprocesamiento Procesamiento Postproceso

Materiales

Preprocessor> Material Props> Material Models.

El acero y el aluminio lo podemos simular, como materiales

lineales, elásticos e isotrópicos. Una vez creado un modelo de
material, creamos el otro de la misma manera.
Problema Preprocesamiento Procesamiento Postproceso

Mallado
Ahora necesitamos asignar las diferentes propiedades y
materiales a las barras, para esto usamos la herramienta
Element Attributes, en la parte superior de meshtool.
Buscamos Lines y luego seleccionamos el conjunto de lineas
con propiedades similares:

Preprocessor>
Meshing> Con este menú, asignamos las constantes reales y el tipo de
Meshtool material a cada uno de los conjuntos.
Problema Preprocesamiento Procesamiento Postproceso

Mallado
El primer paso para mallar es asignar el tamaño de los
elementos o el numero de divisiones por barra. Como todos
son elementos link, colocamos un elemento por barra, usando
las herramienta Size Control de meshtool.

Preprocessor>
Meshing> Y luego damos la orden de mallar
Meshtool
Problema Preprocesamiento Procesamiento Postproceso

Restricciones

Preprocessor> Define Loads> Apply> Structural>

Displacement> On Keypoints.

Aplicamos 2 restricciones: Al nodo 1 en x y en y , y al nodo 7 en y .

Problema Preprocesamiento Procesamiento Postproceso

Fuerzas

Preprocessor> Define Loads> Apply> Structural>

Force/Moment> on Keypoints.

Aplicamos 2 fuerzas: Al nodo 2 en x de 15 kips y al nodo 5 en y

de −40 kips.
Problema Preprocesamiento Procesamiento Postproceso

Solucionar

Solution> Solve> Current LS

Problema Preprocesamiento Procesamiento Postproceso

Deformaciones

General Postproc> Plot results> Contour Plot> Nodal

Solution. Displacement vector sum
Problema Preprocesamiento Procesamiento Postproceso

Esfuerzos
El ploteo de esfuerzos en esta clase de elementos requiere antes de,
generar una tabla con los valores. Para esto vamos a General
Postproc> Element Table> Define Table

Y agregamos una tabla de datos con los valores como se muestran

en la figura2
2
Mirar ayuda del elemento.
Problema Preprocesamiento Procesamiento Postproceso

Esfuerzos

Una vez creada la tabla, procedemos a plotearla:

General Postproc> Element Table> Plot Element Table

Problema Preprocesamiento Procesamiento Postproceso

Ejercicios

1. Crear un animación de las deformaciones de la cercha.

2. Crear y plotear otras tablas de elementos.
3. Si se crea esta armadura solo con aluminio, que sección
deberı́a tener.
4. Si se crea esta armadura solo con acero, que sección deberı́a
tener.
