Elementos Finitos
Clase Practica 6

Mejoramiento de malla en el preproceso

Refinamiento de malla
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Problema

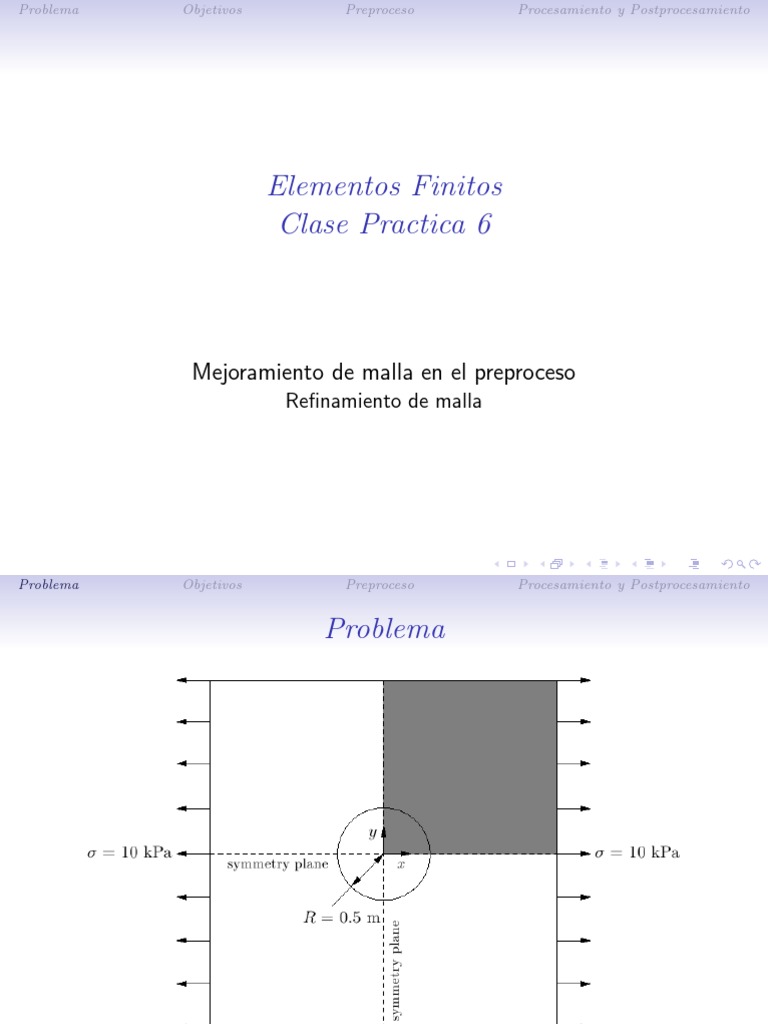

Calcular los esfuerzos y deformaciones en la placa de acero

mostrada, si tiene un espesor de 0,5 m.
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Objetivos

• Modelado de de piezas sometidas a esfuerzos planos, teniendo

en cuenta el espesor.
• Aplicación de restricciones de simetrı́a propias de ANSYS.
• Técnicas de refinamiento de malla en el preproceso, manuales
y automáticas.
• Visualización de la lamina completa teniendo en cuenta las
consideraciones de simetrı́a.
• Ploteo de resultados a través de un path.
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Creación de geometrı́a, tipo de elementos, contantes

reales y modelo de material

1. Como en la clase anterior se crea el modelo a partir de

puntos, lineas y áreas.
Punto P1 P2 P3 P4 P5 P6
x 0 0.5 0 2 0 2
y 0 0 0.5 0 2 2
2. El tipo de elemento a usar es plane42 (Solid-Quad 4node
42), cambiar el valor de la opción k3 por [Plane strs
w/thk] y en las constantes reales ingresar el espesor
3. Crear el modelo del material acero, con E = 207E 9 Pa y
ν = 0,3
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Mallado
Malla normal

Aplicar un tamaño de 0.1 al área y mallar con cuadriláteros y malla

libre.
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Mallado
Refinamiento manual

El refinamiento manual consiste en especificar las divisiones o el

tamaño de elemento por linea, de esta forma se puede realizar
mallas mas finas en las lineas de interés.

Los números indican el numero de divisiones.

Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Mallado
Refinamiento automático

En la parte inferior del meshtool, encontramos la opción Refine

que su función es refinar una malla ya creada. Seleccionamos el
tipo de entidad que se va a refinar, damos Refine y se selecciona
las entidades en el dibujo:

Luego de esto aparecen un caja de dialogo

donde especificamos que nivel de refinado
se quiere:

Level 1 2 3 4 5
Divide a 1/2 1/3 1/4 1/8 1/9

En opciones avanzadas tenemos la profundidad (Depth) que no es

mas que la cantidad de elementos que a partir de la entidad
seleccionada van a estar afectados por el refinado.
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Mallado
Refinamiento automático

Se refina el arco con un nivel 1 y una profundidad de 2.

Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Mallado
Chequeo de la malla

Con la herramienta: Preprocessor> Meshing> Check Mesh,

podemos revisar si la malla presenta elementos malos o si hay
incongruencias en la conectividad de la malla.

Plot Warning/Error
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Restricciones y cargas

Restricciones Solution> Define Loads> Apply>

Structural> Displacement> Symmetry B.C.. Y
seleccionamos los 2 ejes de simetrı́a.
Cargas Solution> Define Loads> Apply> Structural>
Presure seleccionamos la linea vertical derecha,
colocando una presión de −10000
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Solución y ploteo

Solución Solution> Solve> Current LS.

Ploteo esfuerzos y deformaciones General Postproc> Plot
Results> Contour Plot
Expandir Simetrı́a En la barra de menú PlotCtrls> Style>
Simmetry Expansion> Periodic/ Ciclic
Simmetry
Problema Objetivos Preproceso Procesamiento y Postprocesamiento

Ploteo a través de un path

En muchos casos es necesario plotear como varia algún resultado,

en una dirección especifica o Path. Para lograr esto se siguen los
siguientes pasos:
1. General Postproc> Path Operations> Define Path
Se define el path, lo mas comun es por nodos, se seleccionan
los nodos, se da ok y luego se ingresa el nombre del path.
2. General Postproc> Path Operations> Map Onto Path
Se llena el path con los resultados que queramos plotear. El
path que se llena es el que este activo; Para cambiar entre
path activos se usa Recall Path
3. General Postproc> Path Operations> Plot Path Item
Se plotea el path. ¿Que hace cada opción ?
