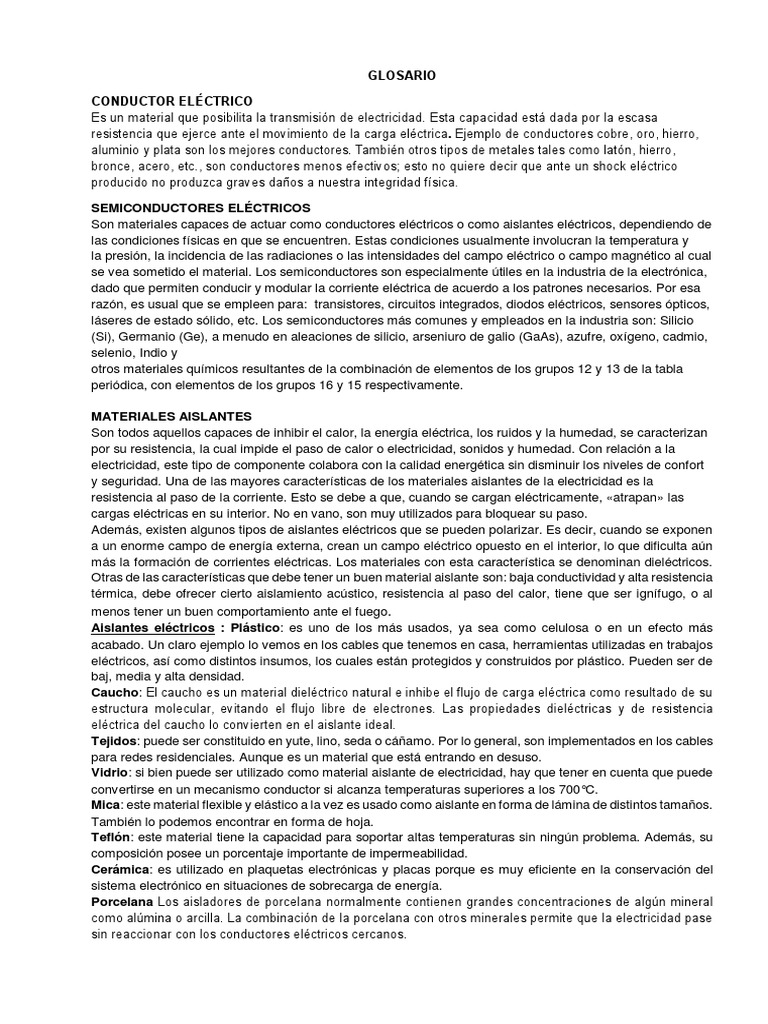

GLOSARIO

CONDUCTOR ELÉCTRICO
Es un material que posibilita la transmisión de electricidad. Esta capacidad está dada por la escasa
resistencia que ejerce ante el movimiento de la carga eléctrica. Ejemplo de conductores cobre, oro, hierro,
aluminio y plata son los mejores conductores. También otros tipos de metales tales como latón, hierro,
bronce, acero, etc., son conductores menos efectivos; esto no quiere decir que ante un shock eléctrico
producido no produzca graves daños a nuestra integridad física.

SEMICONDUCTORES ELÉCTRICOS
Son materiales capaces de actuar como conductores eléctricos o como aislantes eléctricos, dependiendo de
las condiciones físicas en que se encuentren. Estas condiciones usualmente involucran la temperatura y
la presión, la incidencia de las radiaciones o las intensidades del campo eléctrico o campo magnético al cual
se vea sometido el material. Los semiconductores son especialmente útiles en la industria de la electrónica,
dado que permiten conducir y modular la corriente eléctrica de acuerdo a los patrones necesarios. Por esa
razón, es usual que se empleen para: transistores, circuitos integrados, diodos eléctricos, sensores ópticos,
láseres de estado sólido, etc. Los semiconductores más comunes y empleados en la industria son: Silicio
(Si), Germanio (Ge), a menudo en aleaciones de silicio, arseniuro de galio (GaAs), azufre, oxígeno, cadmio,
selenio, Indio y
otros materiales químicos resultantes de la combinación de elementos de los grupos 12 y 13 de la tabla
periódica, con elementos de los grupos 16 y 15 respectivamente.

MATERIALES AISLANTES
Son todos aquellos capaces de inhibir el calor, la energía eléctrica, los ruidos y la humedad, se caracterizan
por su resistencia, la cual impide el paso de calor o electricidad, sonidos y humedad. Con relación a la
electricidad, este tipo de componente colabora con la calidad energética sin disminuir los niveles de confort
y seguridad. Una de las mayores características de los materiales aislantes de la electricidad es la
resistencia al paso de la corriente. Esto se debe a que, cuando se cargan eléctricamente, «atrapan» las
cargas eléctricas en su interior. No en vano, son muy utilizados para bloquear su paso.
Además, existen algunos tipos de aislantes eléctricos que se pueden polarizar. Es decir, cuando se exponen
a un enorme campo de energía externa, crean un campo eléctrico opuesto en el interior, lo que dificulta aún
más la formación de corrientes eléctricas. Los materiales con esta característica se denominan dieléctricos.
Otras de las características que debe tener un buen material aislante son: baja conductividad y alta resistencia
térmica, debe ofrecer cierto aislamiento acústico, resistencia al paso del calor, tiene que ser ignífugo, o al
menos tener un buen comportamiento ante el fuego.
Aislantes eléctricos : Plástico: es uno de los más usados, ya sea como celulosa o en un efecto más
acabado. Un claro ejemplo lo vemos en los cables que tenemos en casa, herramientas utilizadas en trabajos
eléctricos, así como distintos insumos, los cuales están protegidos y construidos por plástico. Pueden ser de
baj, media y alta densidad.
Caucho: El caucho es un material dieléctrico natural e inhibe el flujo de carga eléctrica como resultado de su
estructura molecular, evitando el flujo libre de electrones. Las propiedades dieléctricas y de resistencia
eléctrica del caucho lo convierten en el aislante ideal.
Tejidos: puede ser constituido en yute, lino, seda o cáñamo. Por lo general, son implementados en los cables
para redes residenciales. Aunque es un material que está entrando en desuso.
Vidrio: si bien puede ser utilizado como material aislante de electricidad, hay que tener en cuenta que puede
convertirse en un mecanismo conductor si alcanza temperaturas superiores a los 700°C.
Mica: este material flexible y elástico a la vez es usado como aislante en forma de lámina de distintos tamaños.
También lo podemos encontrar en forma de hoja.
Teflón: este material tiene la capacidad para soportar altas temperaturas sin ningún problema. Además, su
composición posee un porcentaje importante de impermeabilidad.
Cerámica: es utilizado en plaquetas electrónicas y placas porque es muy eficiente en la conservación del
sistema electrónico en situaciones de sobrecarga de energía.
Porcelana Los aisladores de porcelana normalmente contienen grandes concentraciones de algún mineral
como alúmina o arcilla. La combinación de la porcelana con otros minerales permite que la electricidad pase
sin reaccionar con los conductores eléctricos cercanos.
Aislantes térmicos: Poliestireno expandido: destaca por su densidad y baja conducción, siendo muy
utilizado como mecanismo aislador de energía térmica.
Poliestireno extruido: su gran capacidad de absorción le permite estar en contacto con el agua sin ningún
problema.
Poliuretano: es uno de los más utilizados en los sistemas de edificaciones por su impermeabilidad y por tener
baja conductividad térmica.
Corcho: es uno de los aislantes más antiguos y lo podemos encontrar en forma de paneles, ya sea molido o
hervido.
Celulosa: se produce mediante papel reciclado insuflado y contiene una gran capacidad térmica.

DETERMINANTE
El origen etimológico (etimología: origen de las palabras, razón de su existencia, de su significado y su
forma), del término determinante. En ese sentido, tendremos que decir que proviene del latín, y más
exactamente del verbo “determinare”, que puede traducirse como “expresar con precisión una idea”. Este
vocablo latino se encuentra conformado por dos partes claramente delimitadas: el prefijo “de“, que es
sinónimo de “dirección de algo de arriba hacia abajo”, y el verbo “terminare”, que es equivalente a “poner un
límite”.
Determinante es aquello que determina. El verbo determinar, por su parte, refiere a fijar los términos de
algo, señalar algo para algún efecto, tomar una resolución, distinguir o comprender.
Por ejemplo: “La jugada del penal no cobrado fue determinante para el desarrollo del encuentro”, “Los
expertos consideran que el apoyo del presidente será determinante en las próximas elecciones”, “Las
palabras de mis padres son determinantes en mis decisiones”.

BAJA TENSIÓN
Se considera baja tensión cuando una instalación distribuye o genera energía eléctrica para consumo
propio. De esta forma, se califica como baja si es receptora de una corriente alterna de máximo 1 kV. La
baja tensión es la que usan la mayoría de los aparatos eléctricos y resulta menos peligrosa que la alta
tensión o la media tensión; pero con el fin de evitar el riesgo de accidentes, las instalaciones deben estar
protegidas por los interruptores termomagnéticos y diferenciales que tenemos en la entrada de las casas,
para mayor seguridad. Asimismo, las instalaciones de baja tensión siempre están obligadas ser realizadas y
manipuladas por profesionales autorizados. Finalmente, la puesta en marcha de una instalación de baja
tensión requiere un trámite de legalización. La electricidad de pequeños consumidores como viviendas o
alumbrado público, son baja tensión.
Distancias de seguridad.
Para prevenir descargas disruptivas en trabajos efectuados en la proximidad de partes no aisladas de
instalaciones eléctricas en servicio, las separaciones mínimas, medidas entre cualquier punto con tensión y
la parte más próxima del cuerpo del operario o de las herramientas no aisladas por él utilizadas en la
situación más desfavorable que pudiera producirse, serán las siguientes:
Nivel de tensión Distancia mínima
0 a 50 kV. ninguna
más de 50 V. hasta 1 kV. 0,80 m
1 kV. hasta 33 kV. 0,80 m (1)
33 kV. hasta 66 kV. 0,90 m (2)
66 kV. hasta 132 kV. 1,50 m (2)
132 kV. hasta 150 kV. 1,65 m (2)
(2)
150 kV. hasta 220 kV. 2,10 m
(2)
220 kV. hasta 330 kV. 2,90 m
(2)
330 kV. hasta 500 kV. 3,60 m

Estas distancias pueden reducirse a 0,60 m, por colocación sobre los objetos con tensión de pantallas
aislantes de adecuado nivel de aislación y cuando no existan rejas metálicas conectadas a tierra que se
interpongan entre el elemento con tensión y los operarios.
MUY BAJA TENSIÓN (MBT)
Dentro de los sistemas eléctricos de baja tensión, también existen aquellos que se clasifican como muy bajos,
incluidos los que son inferiores a 24 V en lugares húmedos y 50 V en lugares secos y no conductores. Hay
componentes, artefactos y sistemas considerando los tipos de instalaciones a muy baja tensión: Muy Baja
Tensión de Sin puesta a tierra (MBTS) y Muy Baja Tensión Funcional (MBTF). Las instalaciones a Muy Baja
Tensión comprenden aquellas cuya tensión nominal no excede de 24V, alimentadas mediante una fuente con
aislamiento de protección , tales como un transformador de seguridad o fuentes equivalentes, cuyos circuitos
disponen de aislamiento de protección y no están conectados a tierra. Las masas no deben estar conectadas
intencionadamente a tierra o a un conductor de protección.
Los más frecuentes en los edificios son: Instalación de alarma y protección contra incendio, Instalación de seguridad contra
robo, Instalación de telecomunicaciones, Instalación de portero eléctrico o intercomunicadores, Instalación de
señalización, llamada (timbres) y similares, Instalación de sistemas de relojes, Instalación de circuitos de antenas
de TV y de radio.
Los circuitos de MBT exigen condiciones especiales de seguridad, entre las que se pueden mencionar:
La alimentación se efectuará mediante transformadores con separación eléctrica entre los bobinados primario y
secundario, cuyos elementos metálicos y núcleo estarán adecuadamente conectados al sistema de puesta a tierra.
Los conductores de muy baja tensión deberán disponer de canalizaciones independientes del resto de los circuitos.
Ninguna de las partes conductoras ni de masa tendrán contacto con partes activas, neutros o masas de los circuitos
de potencia.

BANDEJA PORTACABLES
Las bandejas portacables son estructuras metálicas que sirven para transportar conductores eléctricos
(energía, control, etc.) de un punto a otro del proyecto de manera segura evitando en gran medida los
accidentes. Se podría decir que son estructuras abiertas similares a los conductos para el cableado
eléctrico, pero de fácil acceso e instalación. Dichas bandejas están compuestas por varillas de acero
electrosoldadas, cuya construcción está basada en las exigencias de las normas internacionales IEC 61537.
La Comisión Electrotécnica Internacional, también conocida por su sigla en inglés IEC (International
Electrotechnical Commission), es una organización de normalización en los campos: eléctrico, electrónico y
tecnologías relacionadas. La IEC 61537, establece las Normas de Producto para un Sistema de Bandejas
Portacables y define las características físicas y técnicas que deben cumplirse. La IEC habla de "SISTEMAS
de Bandejas Portacables", es decir, la norma aplica al Sistema en su totalidad y establece ensayos
específicos para soportes, accesorios y tramos ensamblados entre sí. De esta manera se busca simular,
dentro de un laboratorio, las condiciones reales de una instalación eléctrica.

TRACCION DE UN CONDUCTOR
Ensayo de tracción de conductores eléctricos. Esta prueba se realiza solo para confirmar la tracción-
resistencia de los cables de aluminio o cobre utilizados para el conductor en cables de energía eléctrica.
Esta prueba se realiza significativamente en el material del conductor para juzgar la resistencia de este
material. Un conductor de cable a menudo se somete a un tirón desde un extremo durante la colocación,
instalación y fabricación, por lo que debe ser lo suficientemente fuerte como para tolerar la fuerza de
tracción. Por lo tanto, es necesario asegurar que el material conductor tenga suficiente resistencia a la
tracción. El esfuerzo máximo de tracción, se define como la fuerza máxima total que se puede ejercer sobre
un cable durante su instalación. La fuerza máxima de tracción es la que nos permitirá poder definir la carga
o longitud límite en aplicaciones colgantes sin peligro. La estructura del cable es la que determinará el valor
máximo tras la suma de secciones que formen la parte principal del cable.

PAÑOL
El pañol es un local con características muy particulares. En él se encuentran herramientas de todo tipo,
equipos, repuestos, accesorios para movilizar cargas, elementos de protección personal, insumos de
distinta índole, elementos combustibles y/o inflamables, gases comprimidos, etc. Todos estos elementos
deben estar disponibles en cantidad y calidad para satisfacer la demanda de los trabajadores del área y no
interferir en el proceso productivo. La responsabilidad del encargado es grande, porque él debe manejar
una serie de conocimientos técnicos y administrativos para cumplir satisfactoriamente su trabajo.
STOCK DE MATERIALES
El stock o inventario de existencias es el conjunto de materiales y/o mercancías que se almacenan, ya sean
destinados a completar el proceso productivo o tengan como destino la venta al cliente. La acumulación y
almacenamiento de existencias es importante porque, el stock evita la escasez del producto con el que se
trabaja, además tener almacenado el producto permite una disponibilidad inmediata de cara a la demanda
del cliente. Asimismo, la gestión de stock resulta tan sustancial como el propio stock. Y es que, cualquier
desequilibrio (rotura de stock, exceso de stock, faltante de stock, etc.) en la cantidad de existencias que se
almacenen, puede restar competitividad.

EQUIPOS DE PLC
Un Controlador Lógico Programable, más conocido PLC (Programmable Logic Controller, debido a sus
siglas en inglés) es básicamente una computadora que se utiliza en la ingeniería de automatización para las
industrias, es decir, para el control de la maquinaria de una fábrica o de situaciones mecánicas.
Se trata de dispositivos electrónicos programables que se pueden adaptar a las necesidades de una
compañía o fábrica, sobre todo en las líneas de producción. Existen diferentes proveedores que ayudarán a
programar cada uno de estos dispositivos, con el objetivo de que funcione correctamente, pero, sobre todo,
que esté personalizado para el uso de la empresa.
También se le conoce como cerebro electrónico, encargado de accionar a otros componentes de
maquinaria para que realicen acciones que pudieran ser peligrosas para los seres humanos o muy lentas si
se hace manualmente.
Actualmente se usan para aplicaciones industriales, aunque ya se están viendo casos en los que se aplican
para usos domésticos o comerciales.
Aplicaciones de los PLC
Básicamente los PLC resuelven requerimientos de control de procesos y secuencias de la maquinaria
dentro del sector industrias, algunos ejemplos para los que se aplican estos controladores en la industria
moderna son:
Maquinaria: Máquinas de procesado de gravas, cementos y arenas; Maquinaria industrial del plástico;
Máquinas de ensamblaje.
Instalaciones: Instalaciones de seguridad; Instalaciones de calefacción y aire acondicionado.
Industria automotriz: Aplicaciones en cadenas de montaje para soldaduras, cabinas de pintura,
ensamblaje, etc.
Plantas químicas: Control de procesos como el pesaje, la dosificación, la mezcla, etc.
Contar con un PLC dentro de una fábrica, no solo mejorará la seguridad de los empleados, si no que
representará grandes ahorros.

PERTINENCIA
La palabra, como tal, proviene del latín pertinentĭa, que significa ‘correspondencia’, ‘conveniencia’, ‘aquello
que pertenece a alguien’, de la cual también se deriva el término “pertenencia”. Pertinente significa lo
perteneciente o correspondiente a algo o a aquello que viene a propósito, lo que es apropiado o
conveniente con aquello que se espera. La pertinencia es la oportunidad, adecuación y conveniencia de una
cosa. La pertinencia es un criterio fundamental para la elaboración de un proyecto. En este aspecto, la
pertinencia se refiere a la incidencia de los objetivos planteados en un proyecto y su vínculo con las
necesidades de quienes se beneficiarán del plan y ajustados perfectamente al contexto social, local y legal
dentro de un territorio donde será ejecutado.

PROPORCIÓN
Relación de correspondencia entre las partes y el todo, o entre varias cosas relacionadas entre sí, en
cuanto a tamaño, cantidad, dureza, etc. Ejm.: "las proporciones del cuerpo humano"
Importancia, extensión o intensidad que tiene algo. Ejm.:"las termas desempeñaban una función esencial en
la vida social romana, por lo que adquirieron extraordinarias proporciones"
Sinónimos: correspondencia, conformidad, relación, semejanza.
¿CÓMO INSTALAR UNA JABALINA CON PUESTA A TIERRA?
La jabalina con puesta a tierra es una herramienta elemental en una instalación eléctrica ya que garantiza
la protección al derivar y disipar la potencia eléctrica, lo que asegura que el resto de los componentes no
recibirán la descarga. Para que la jabalina pueda ser inspeccionada es fundamental contar con una cómoda
accesibilidad a la puesta a tierra.
Características de la jabalina con puesta a tierra
Antes de realizar una instalación, lo primero es conocer cómo es una jabalina y su modo de funcionamiento.
La jabalina es una barra de acero cobreada que funciona como un electrodo que va insertado en el suelo
del terreno para realizar la descarga a tierra. Se instala acompañada de una caja de inspección de
jabalina desde donde se tiene acceso a la bornera donde va conectado el cable que recorre la instalación
eléctrica y se une a la jabalina.
Características de la jabalina con puesta a tierra
Lo primero es conocer cómo es una jabalina y su modo de funcionamiento. La jabalina es una barra de
acero cobreada que funciona como un electrodo que va insertado en el suelo del terreno para realizar la
descarga a tierra. Se instala acompañada de una caja de inspección de jabalina desde donde se tiene
acceso a la bornera donde va conectado el cable que recorre la instalación eléctrica y se une a la jabalina.
Pasos para instalar la jabalina con puesta a tierra
Para garantizar que la jabalina sea instalada de manera correcta sin provocar daños sobre las instalaciones
de agua y cañerías subterráneas se debe realizar un análisis de la ubicación de las mismas. Al conocer
diagramación de los servicios subterráneos se puede proceder con la instalación de la jabalina garantizando
que evitarán daños irreparables o demoras en los tiempos de obra.
Longitud y profundidad de la jabalina
La jabalina suele tener media pulgada de espesor y, para instalarla, se debe perforar el suelo
aproximadamente unos 1.5 mts para introducirla. Además, se instala en conjunto con la caja de inspección
de jabalina. Cabe mencionar cuanto más profunda sea la jabalina mayor fuga a tierra logrará y, por lo tanto,
será más segura. Caso contrario, si la jabalina es muy corta al medir un metro o menos, la fuga no se
realizaría con la misma seguridad. Este es un punto importante ya que la descarga a tierra no se genera con
la misma intensidad o capacidad, por lo que es importante conocer el tipo de instalación y el uso que se le
aplicará para contar con la jabalina adecuada. Se puede optar por verter gel mejorador de receptividad de
suelos. El gel está compuesto por sales que se disuelven en una solución acuosa acompañadas de un
catalizador que reaccionan entre sí logrando una elevada conductividad eléctrica. Este producto resiste a
los ácidos del terreno y es insoluble en agua.
Conectar la jabalina a la instalación eléctrica
Para lograr una conexión con la jabalina disipadora se deben conectar todos y cada uno de los enchufes de
la propiedad a la bornera de la jabalina. El método de conexión consiste en conectar el cable (pelado en su
extremo) que recorre la red eléctrica del lugar, y que suele ser de color verde, a la bornera de la jabalina.
Una vez conectada la jabalina a la instalación eléctrica se procede a instalar un caño de PVC que funciona
como soporte para la colocación de la caja de inspección de jabalina. Se debe tener en cuenta que, en el
extremo superior de caño, se hace un pequeño calado para poder sacar el cable sin que sea estrangulado
por la caja de inspección de jabalina. Una vez realizado este procedimiento, hay que rellenar la perforación
con material para nivelar con el suelo y llevar adelante la colocación de la caja de inspección de jabalina.
Medición de la instalación de la jabalina
Para verificar que el conjunto funciona correctamente se debe realizar una medición sobre la colocación de
la jabalina que se lleva adelante con un tester.
Manipular elementos conductores de electricidad posee un alto grado de riesgo, por tal motivo es
conveniente que toda instalación eléctrica sea realizada por un profesional capacitado para tal tarea.
