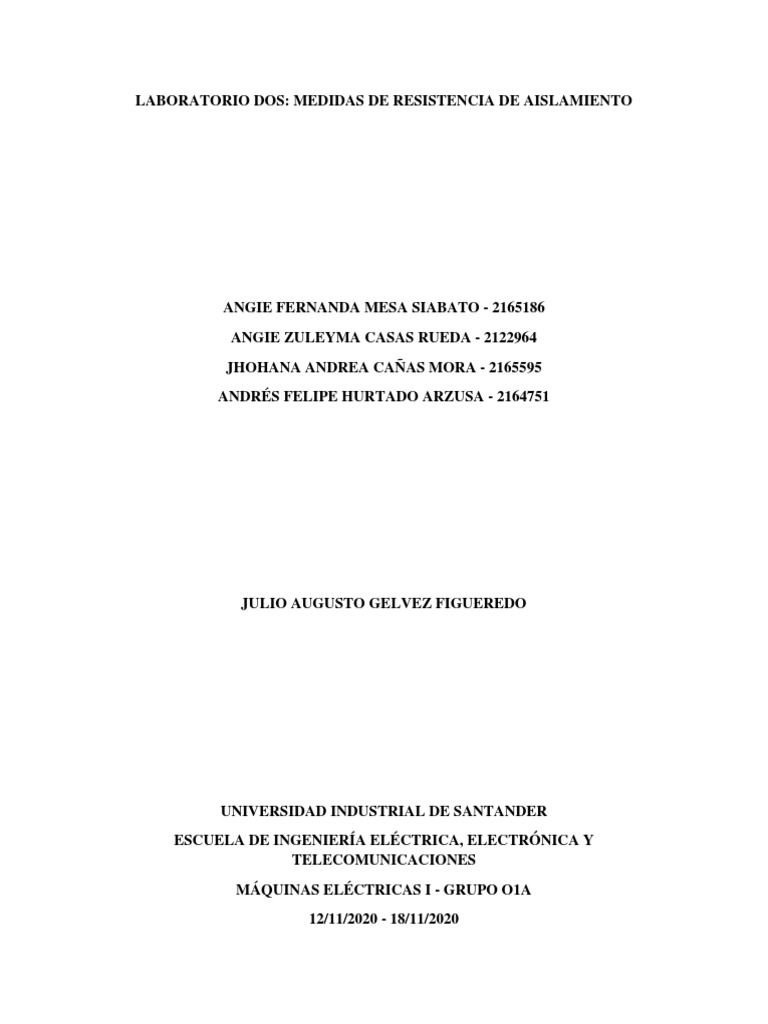

LABORATORIO DOS: MEDIDAS DE RESISTENCIA DE AISLAMIENTO

ANGIE FERNANDA MESA SIABATO - 2165186

ANGIE ZULEYMA CASAS RUEDA - 2122964
JHOHANA ANDREA CAÑAS MORA - 2165595
ANDRÉS FELIPE HURTADO ARZUSA - 2164751

JULIO AUGUSTO GELVEZ FIGUEREDO

UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍA ELÉCTRICA, ELECTRÓNICA Y
TELECOMUNICACIONES
MÁQUINAS ELÉCTRICAS I - GRUPO O1A
12/11/2020 - 18/11/2020
 LABORATORIO DOS: MEDIDAS DE RESISTENCIA DE AISLAMIENTO

• ¿QUÉ SON LOS MATERIALES CONDUCTORES Y AISLANTES, EN QUE SE DIFERENCIAN?

Materiales conductores

Los materiales que permiten el movimiento libre de electrones, por lo que se utilizan para crear
circuitos eléctricos. Según esto, se puede decir que todos los materiales o elementos que permiten
que a través de ellos fluya la corriente o cargas eléctricas en movimiento se conocen como
conductores.

Algunos de los metales más usados como conductores son el cobre, el oro, la plata, el aluminio y el
hierro. Entre éstos, el cobre es el más común por ser relativamente económico y lo suficientemente
bueno para cumplir su función, al igual que el aluminio.

Materiales aislantes

Los materiales que no permiten a los electrones circular libremente, por lo que hacen imposible el
flujo de la corriente eléctrica. Los aislantes se utilizan para cubrir un elemento conductor de
electricidad, así puede resistir el paso de la corriente a través del elemento que alberga y
mantenerlo en su desplazamiento.

Además, los aislantes protegen estas corrientes eléctricas para evitar el contacto con otras partes
conductoras, así como para proteger a las personas de hacer contacto directo con tensiones
eléctricas.

Cualquiera de estos materiales y otros con similares características oponen resistencia total al paso
de la corriente eléctrica. Esto se debe a que cualquier electrón será detectado por los átomos y
automáticamente se impedirá su circulación.

Porque se diferencian

La mayor o menor facilidad para conducir la corriente eléctrica se basa en la estructura atómica de
los materiales. Los elementos de tipo metálico están formados por átomos que contienen pocos
electrones en su nivel más externo; los átomos están cerca unos de otros, de forma que esos
electrones externos están compartidos por todos los átomos, formando una nube donde los
electrones pueden moverse libremente, lo que explica la conductividad eléctrica, y también las
propiedades típicamente metálicas, como la ductilidad, la maleabilidad y el brillo.

En el resto de materiales, esos electrones del último nivel están fijos, bien localizados en las
moléculas; no se pueden mover, por lo que esos materiales no conducen la electricidad, y son
aislantes.

• ¿QUÉ ES LA RESISTENCIA ELÉCTRICA Y DE QUE PARÁMETROS DEPENDE?

La resistencia eléctrica es la fuerza que rechaza o se opone a los electrones que se desplazan en
algún material. Es importante en la electricidad, ya que ayuda a limitar y controlar el voltaje y la
corriente eléctrica en un sistema. Se utilizan resistores para regular la resistencia eléctrica en un
sistema; la resistencia varía dependiendo de otras características físicas del producto como:

- El grosor: Mientras más grueso el conductor menor es la resistencia.

- La longitud: Mientras más largo, mayor es la resistencia.
- La conductividad: Mientras menor es la resistividad, mayor será la conductividad.
- La temperatura: A mayor temperatura, mayor será la resistencia.

La fórmula para expresar y calcular la resistencia eléctrica de un cable conductor es ρ ∗ l / S, en la

cual ρ (la letra griega que se lee rho) la resistividad del material o el coeficiente de proporcionalidad,
l es la medida del cable a lo largo y S es la superficie de su sección transversal.

• ¿QUÉ ES LA RESISTENCIA DE AISLAMIENTO Y COMO SE DETERMINA UN VALOR ADECUADO

SEGÚN LOS NIVELES DE TENSIÓN?

Las instalaciones y equipos eléctricos respetan unas características de aislamiento para permitir su
funcionamiento con toda seguridad. Ya sea a nivel de los cables de conexión, de los dispositivos de
seccionamiento y de protección o a nivel de los motores y generadores, el aislamiento de los
conductores eléctricos se lleva a cabo mediante materiales que presentan una fuerte resistencia
eléctrica para limitar al máximo la circulación de corrientes fuera de los conductores.

Es el voltaje máximo al que puede exponerse un material sin provocarle perforación alguna;
expresado en voltios o kilovoltios por unidad de grosor. El Aislamiento Eléctrico se encuentra en
Generadores, Pararrayos, Bushings, Disyuntores, Transformadores, conductores, etc.

Reglamentaciones del aislamiento

La Asociación Internacional de Pruebas Eléctricas (NETA) además proporciona la tensión de prueba

recomendada cuando no hay disponible información del fabricante al respecto:

Adiconalmente, para instalaciones BT, 1 MW se puede considerar como un valor mínimo; para
instalaciones o equipos con tensiones de servicio superiores, una regla empírica da un valor mínimo
de 1 MW por kV; la guía IEEE relativa a las máquinas rotativas recomienda una resistencia de
aislamiento mínima de (n+1) MW, siendo n el número de kV de la tensión de servicio.
• ¿QUÉ FACTORES (AMBIENTALES, FÍSICOS Y QUÍMICOS) ALTERAN O MODIFICAN EL VALOR DE
LA RESISTENCIA?
- Fatiga Eléctrica: El aislamiento se diseña para una aplicación particular Sobre y Bajos
voltajes ocasionan fatiga anormal dentro del aislamiento. Consecuencia: agrietamiento y
laminación del aislamiento.
- Fatiga Mecánica: Daños por Golpear un cable, Operación maquina fuera de balance.,
Arranques y Paros frecuentes, Vibración.
- Ataque Químico: Vapores corrosivos, Suciedad, Aceite.
- Fatiga Térmica: Operación de una maquina en condiciones extremadamente calientes
(expansión) o frías (contracción), Arranques y paradas de máquinas no diseñadas para uso
intermitente.
- Contaminación Ambiental: Humedad, Roedores, Ambientes salinos.

• ¿CON QUÉ EQUIPO O INSTRUMENTO SE MIDE LA RESISTENCIA DE AISLAMIENTO?

El término “megóhmetro” hace referencia a un instrumento para la medida del aislamiento eléctrico
en alta tensión, el nombre deriva de que la medida del aislamiento de cables, transformadores,
aisladores, sistema de tierras, etc., se expresa en megohmios (MΩ). Funciona en base a la
generación temporal de una sobre-corriente eléctrica que induce el flujo de una corriente de
pequeña magnitud a través y sobre el dieléctrico hasta que se rompe su aislamiento, al establecerse
un arco eléctrico; esta corriente es medida y por medio de la ley de Ohm se calcula la resistencia del
aislamiento.

Analógico de 500 a 1000V Digitales de 50 a 1000V Digitales de 100 a 500V

 Digital de 1000V Digital 5000V

• ¿QUÉ PRUEBA O MONTAJE DE LABORATORIO SE DEBE IMPLEMENTAR Y REALIZAR PARA

DETERMINAR LA RESISTENCIA DE AISLAMIENTO?

Los equipos de prueba de aislamiento son medidores de resistencias de rango alto con un generador
de CC incorporado, son equipos portátiles que proporcionan una lectura directa de la resistencia de
aislamiento. En un buen aislamiento, la resistencia se encontrará en el rango de megaohmios o
superiores.

Si aplicamos un voltaje de prueba a través de una porción de aislamiento, midiendo la corriente

resultante y aplicando la Ley de Ohm (R = E / I), se puede calcular la resistencia de aislamiento, pero
al circular más de una corriente, el análisis se complica. Debes tener en cuenta: la corriente de carga
capacitiva (corriente grande de duración corta), corriente de absorción o polarización (compuesta
por 3 componentes de decaen a cero durante varios minutos), corriente de fuga superficial (debido
a la contaminación de humedad o sales de la superficie de aislamiento) y corriente de conducción
(estable a través del aislamiento). La corriente total es la suma de estas componentes, y es la que
miden los equipos de prueba de aislamiento de Amperis.

Tipos de pruebas

- Pruebas de Corriente Continua: Como su nombre lo indica, son pruebas que se realizan con
DC.
- Pruebas de Corriente Alterna: Son pruebas que con excepción a la de alto potencial AC,
producen esfuerzos eléctricos similares a los existentes bajo condiciones de operación del
equipo.

Diferencias de las pruebas

Métodos de prueba

- Método medida puntual o a corto plazo

 - Métodos de medición basados en la influencia del tiempo de aplicación de la tensión de
ensayo.
- Método basado en la influencia de la variación de tensión de ensayo.
- Método de prueba de descarga dieléctrica (DD).

Como realizar pruebas de aislamiento efectivas

1. Desconecte todos los dispositivos electrónicos, antes de realizar la prueba de aislamiento.

El sistema electrónico puede dañarse al aplicarle una tensión superior a la normal.
2. Tenga en cuenta el efecto de la temperatura. Se recomienda que las pruebas se realicen a
una temperatura estándar del conductor de 20 °C (68 °F) o establecer un valor promedio de
temperatura.
3. Seleccione una tensión de prueba adecuada para el aislamiento que está por probar. El
objetivo es tensionar el aislamiento sin tensionarlo en exceso.
4. Cuando utilice un comprobador de aislamiento, deje los conductores conectados cuando
detenga la prueba. El comprobador de aislamiento puede descargar cualquier tensión de
prueba residual.
5. Los conductores que se encuentran cerca uno del otro tienen una capacitancia normal. Esto
hará que la lectura de resistencia del aislamiento se inicie con un valor bajo y aumente de
manera constante hasta estabilizarse.

Precauciones al realizar las pruebas

1. El ensayo debe efectuarse en una instalación sin tensión y desconectada para asegurarse
de que la tensión de ensayo no se aplicará a otros equipos que podrían estar conectados
eléctricamente al circuito que se va a probar.
2. Asegurarse de que el circuito está descargado.
3. Se debe observar una protección especial cuando el dispositivo a probar se encuentra
localizado en un entorno inflamable o explosivo, ya que podrían producirse chispas.
4. Debido a la presencia de tensiones continuas que pueden ser altas, se recomienda reducir
al máximo el acceso al personal y llevar equipamiento de protección individual
especialmente guantes de protección eléctrica.
5. Se deben utilizar cables de conexión apropiados para la prueba a realizar y asegurarse de su
perfecto estado.
6. Trabajar con condiciones meteorológicas idóneas a la medición y equipo.
7. Uso del terminal de guarda.
8. Cables limpios y secos.
9. Cables alejados unos de otros y sin contacto con un objeto o el suelo para limitar la
posibilidad de corrientes de fuga en el seno mismo de la cadena de medición.
Montajes
• VALORES TÍPICOS DE LA RESISTENCIA DEL CUERPO HUMANO Y VALORES DE CORRIENTE QUE
AFECTAN EL CUERPO HUMANO

La resistencia eléctrica del cuerpo humano depende de múltiples factores por lo que su valor se
puede considerar en cierto grado aleatorio.

Entre los factores que intervienen, determinados experimentalmente, podemos señalar: tensión
aplicada, edad, sexo, estado de la superficie de contacto - humedad, suciedad, etc. - trayectoria de
la corriente, alcohol en sangre, presión de contacto, etc. Para el organismo humano y como base de
cálculo se pueden considerar los siguientes valores:

- Valor máximo: 3.000 Ohmios

- Valor medio: 1.000/2.000 Ohmios
- Valor mínimo: 500 Ohmios

El cuerpo humano actúa como un semiconductor, de ahí que su resistencia varíe con la tensión.

El Reglamento Electrotécnico de Baja Tensión (de valor medio) fija el valor de la resistencia eléctrica
del cuerpo humano en 2.500 Ohmios.
