Instalaciones eléctricas y domóticas Curso:

Nombre: Fecha:

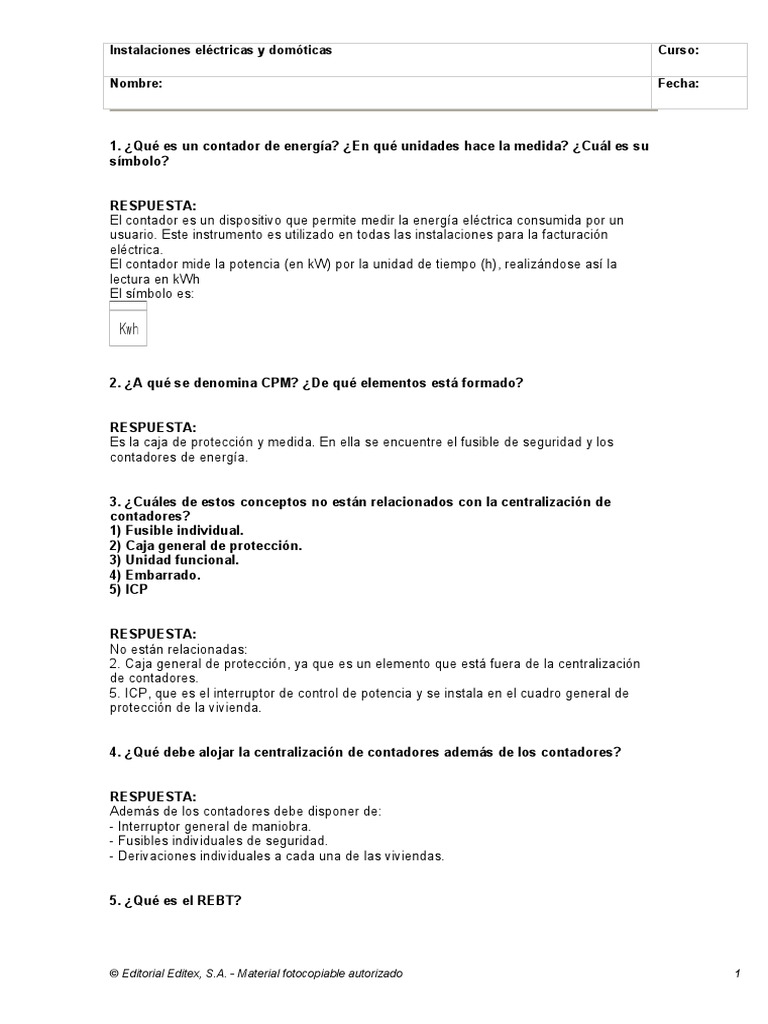

1. ¿Qué es un contador de energía? ¿En qué unidades hace la medida? ¿Cuál es su

símbolo?

RESPUESTA:
El contador es un dispositivo que permite medir la energía eléctrica consumida por un
usuario. Este instrumento es utilizado en todas las instalaciones para la facturación
eléctrica.
El contador mide la potencia (en kW) por la unidad de tiempo (h), realizándose así la
lectura en kWh
El símbolo es:

2. ¿A qué se denomina CPM? ¿De qué elementos está formado?

RESPUESTA:
Es la caja de protección y medida. En ella se encuentre el fusible de seguridad y los
contadores de energía.

3. ¿Cuáles de estos conceptos no están relacionados con la centralización de

contadores?
1) Fusible individual.
2) Caja general de protección.
3) Unidad funcional.
4) Embarrado.
5) ICP

RESPUESTA:
No están relacionadas:
2. Caja general de protección, ya que es un elemento que está fuera de la centralización
de contadores.
5. ICP, que es el interruptor de control de potencia y se instala en el cuadro general de
protección de la vivienda.

4. ¿Qué debe alojar la centralización de contadores además de los contadores?

RESPUESTA:
Además de los contadores debe disponer de:
- Interruptor general de maniobra.
- Fusibles individuales de seguridad.
- Derivaciones individuales a cada una de las viviendas.

5. ¿Qué es el REBT?

© Editorial Editex, S.A. - Material fotocopiable autorizado 1

Instalaciones eléctricas y domóticas Curso:

Nombre: Fecha:

RESPUESTA:
Es el reglamento electrónico para baja tensión en España.

6. ¿Cómo se denomina cada uno de los módulos del cuadro eléctrico de una
centralización de contadores? ¿Qué características deben tener?

RESPUESTA:
Los módulos de cuadro eléctrico se denominan unidades funcionales.
Deben tener una tapa completamente transparente para que se pueda ver su interior sin
necesidad de abrirlo y los tornillos de las tapas, deben se precintables.

7. Enumera las pares de las que consta una instalación de enlace. Nombra las siglas
con las que el REBT las identifica.

RESPUESTA:
La instalación de enlace está formada por:

• Caja general de protección (CPG).

• Línea general de alimentación (LGA).

• Elementos para ubicación de contadores de energía (CC).

• Derivación individual (DI).

• Caja para el ICP (ICP).

• Dispositivos generales de mando y protección (DGMP).

8. ¿Cuáles son las partes que alimenta eléctricamente una vivienda y con qué
elemento están unidas?

RESPUESTA:
Son la acometida y la instalación de enlace y están unidas mediante la caja de protección.

9. La acometida es:
1) La parte que une la caja general de protección con la vivienda.
2) La parte que une la red de distribución con la caja general de protección.
3) La instalación de interior de la vivienda.
4) La caja en la que se instalan los fusibles generales de protección.

RESPUESTA:
La respuesta correcta es la número 2. La parte que une la red de distribución con la caja
general de protección.

10. ¿Qué instrucción del REBT describe como debe ser la línea general de
alimentación?

© Editorial Editex, S.A. - Material fotocopiable autorizado 2

Instalaciones eléctricas y domóticas Curso:

Nombre: Fecha:

1. La ITC-14
2. La ITC-12
3. La ITC-25
4. La ITC-6

RESPUESTA:
La respuesta correcta es: 1. La ITC-14

11. ¿Cuántos circuitos tienen un contador? ¿Cómo se conecta? Dibuja un esquema.

RESPUESTA:
Los contadores miden potencia por la unidad de tiempo, por tanto, su funcionamiento
interno se basa en dos circuitos, uno amperimétrico y otro voltimétrico que están
conectados en serie y paralelo respectivamente, dentro del propio contador.

12. ¿Cuándo el REBT permite la instalación de contadores de forma individual?

RESPUESTA:
Se permite cuando uno o dos usuarios están alimentos desde un mismo punto, como
sucede en los chalets adosados.

13. ¿Qué es un Contactor y para que se puede usar en una instalación eléctrica de
una vivienda?

RESPUESTA:
El contactor es un dispositivo electromagnético, que puede ser controlado a distancia para
cerrar o abrir circuitos de potencia a alimentados con dos o más fases.
En una vivienda se puede utilizar para controlar de forma automática receptores de
potencia, como pueden ser los motores (como los que tienen algunos electrodomésticos) o
radiadores de calefacción eléctrica.

14. Representa los siguientes símbolos:

1. Telerruptor bipolar.
2. Interruptor horario.
3. Contactor con tres contactos de fuerza.

© Editorial Editex, S.A. - Material fotocopiable autorizado 3

Instalaciones eléctricas y domóticas Curso:

Nombre: Fecha:

4. Regulador de luminosidad.

RESPUESTA:

1 3

2 4

15. ¿Se pueden regular una lámpara de bajo consumo con un Dimmer convencional
para lámpara incandescente? ¿Por qué?

RESPUESTA:
No, los Dimmer convencionales (para lámparas incandescentes) no se pueden utilizar con
lámparas de bajo consumo, ya que estas son tubos fluorescentes en miniatura y necesitan
controladores especiales.

16. ¿Qué es un interruptor horario y para que se utiliza? ¿De qué partes consta?
¿Cómo funciona?

RESPUESTA:
Es un dispositivo capaz de realizar eventos de apertura y cierre sobre sus contactos, a una
de terminada hora del día, con gran precisión. En función del tipo de programa que se
pueda realizar, lo interruptores horarios pueden ser: diarios, semanales y anuales.
Consta de un órgano de mando o reloj, que debe ser alimentado de la corriente eléctrica
para su funcionamiento, y de uno o más contacto de aplicación.
El disparo del contacto se realiza en función del programa que haya elegido el usuario.
Este se puede hacer mediante levas electromecánicas, en los de tipo más simple, o de
forma programada, en los de tipo electrónico.

17. ¿Qué es un automático de escalera y para qué se utiliza?

RESPUESTA:
Es un dispositivo que controla de forma temporizada el alumbrado de las partes comunitarias de
los edificios, como pueden ser las escaleras, los accesos comunes, pasillos, rellanos, ambientes de
paso, etc., permitiendo la desconexión después de un tiempo determinado para el ahorro de
energía.

© Editorial Editex, S.A. - Material fotocopiable autorizado 4

Instalaciones eléctricas y domóticas Curso:

Nombre: Fecha:

18. Dibuja el esquema para controlar un circuito de calefacción eléctrica mediante

un contactor accionado por un interruptor.

RESPUESTA:

19. ¿Di qué se representa en esta figura y que son cada una de las partes macadas?

RESPUESTA:
Es el símbolo completo de un contactor.
1. Bobina del contactor
2. Contactos de fuerza
3. Contactos de mando
4. Unión mecánica entre la bobina los contactos.

20. Di qué es un Dimmer, para que se utiliza y dibuja su símbolo.

RESPUESTA:
Un Dimmer o regulador, es dispositivo electrónico que permite regular el nivel de
luminosidad de las lámparas.
Su símbolo es:

21. ¿Qué es un telerruptor y para que se utiliza?

© Editorial Editex, S.A. - Material fotocopiable autorizado 5

Instalaciones eléctricas y domóticas Curso:

Nombre: Fecha:

RESPUESTA:
También conocido como relé de impulsos o interruptor remoto, es un dispositivo
electromecánico, controlado a distancia, que gestiona la activación y desactivación de
cargas desde uno o más puntos distantes entre sí.
Una de las aplicaciones típicas del telerruptor es su uso como sustituto de los circuitos conmutados
de cruce, en los que existen muchos puntos para el encendido y apagado de las lámparas.

22. Dibuja el esquema para la conexión de un alumbrado de escalera a cuatro hilos,

sabiendo que el esquema del automático es el siguiente:

RESPUESTA:

23. En una instalación eléctrica se desea regular la luminosidad de tres lámparas.

Las dos primeras se beben controlar desde un mismo regulador, la tercera desde un
segundo completamente independiente. Dibuja el esquema de conexión del circuito.

RESPUESTA:

© Editorial Editex, S.A. - Material fotocopiable autorizado 6

Instalaciones eléctricas y domóticas Curso:

Nombre: Fecha:

24. Dibuja el esquema de conexión de un automático de escalera, como el de la

figura, para controlar el alumbrado en un edificio de cuatro plantas, sabiendo que
cada planta dispone de un punto de luz y un pulsador.

RESPUESTA:

25. Dibuja la conexión re los reguladores de luminosidad en función en función se

estos son de dos o tres hilos.

RESPUESTA:
Regulador de luminosidad de dos hilos:

© Editorial Editex, S.A. - Material fotocopiable autorizado 7

Instalaciones eléctricas y domóticas Curso:

Nombre: Fecha:

Regulador de luminosidad de tres hilos:

© Editorial Editex, S.A. - Material fotocopiable autorizado 8
