ESCUELA SUPERIOR DE

INGENIERÍA
INSTITUTO POLITÉCNICO NACIONAL MECÁNICA Y ELÉCTRICA
UNIDAD AZCAPOTZALCO

Fecha ______/_______/_____
DD MM AA
Grupo
Academia Eléctrica Electrónica
Ingeniería Mecánica Nombre alumno
ELECTRÓNICA DE POTENCIA APLICADA
Profesor: Ing. Jorge Ortiz Bastida Apellido Paterno Apellido Materno Nombre(s)

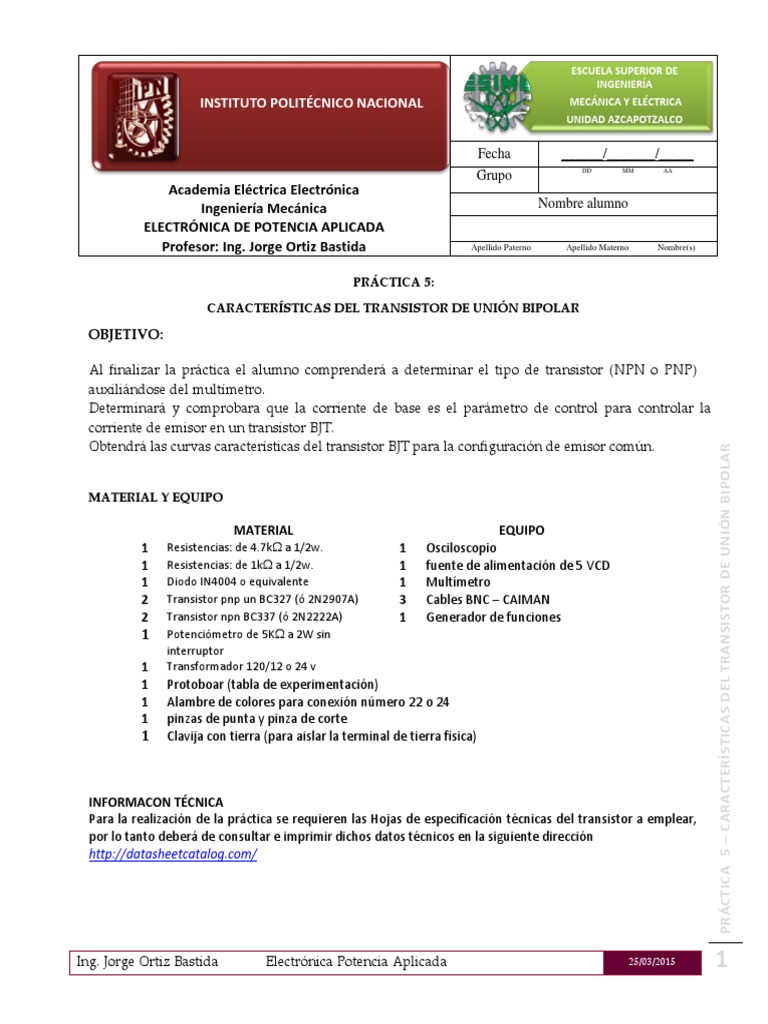

PRÁCTICA 5:
CARACTERÍSTICAS DEL TRANSISTOR DE UNIÓN BIPOLAR

OBJETIVO:

Al finalizar la práctica el alumno comprenderá a determinar el tipo de transistor (NPN o PNP)

auxiliándose del multímetro.
Determinará y comprobara que la corriente de base es el parámetro de control para controlar la
corriente de emisor en un transistor BJT.
Obtendrá las curvas características del transistor BJT para la configuración de emisor común.

PRÁCTICA 5 – CARACTERÍSTICAS DEL TRANSISTOR DE UNIÓN BIPOLAR

MATERIAL Y EQUIPO

MATERIAL EQUIPO
1 Resistencias: de 4.7k a 1/2w. 1 Osciloscopio
1 Resistencias: de 1k a 1/2w. 1 fuente de alimentación de 5 VCD
1 Diodo IN4004 o equivalente 1 Multímetro
2 Transistor pnp un BC327 (ó 2N2907A) 3 Cables BNC – CAIMAN
2 Transistor npn BC337 (ó 2N2222A) 1 Generador de funciones
1 Potenciómetro de 5K a 2W sin
interruptor
1 Transformador 120/12 o 24 v
1 Protoboar (tabla de experimentación)
1 Alambre de colores para conexión número 22 o 24
1 pinzas de punta y pinza de corte
1 Clavija con tierra (para aislar la terminal de tierra física)

INFORMACON TÉCNICA
Para la realización de la práctica se requieren las Hojas de especificación técnicas del transistor a emplear,
por lo tanto deberá de consultar e imprimir dichos datos técnicos en la siguiente dirección
http://datasheetcatalog.com/

Ing. Jorge Ortiz Bastida Electrónica Potencia Aplicada 25/03/2015 1

 DESARROLLO:

EXPERIMENTO 1.- IDENTIFICACIÓN DE TIPO TRANSISTOR.

1. El método a emplear para determinar el tipo de transistor (NPN ó PNP) consiste en determinar
el voltaje de cada una de las uniones del transistor, por lo tanto hay que realizar las mediciones
de acuerdo a la polaridad de dicha unión, donde como tiene tres terminales se tendrán que
realizar seis mediciones, que corresponden a la combinación de las terminales.
2. Primeramente seleccione el transistor a medir y enumere las terminales de izquierda a derecha,
teniendo de frente el número de matrícula y los pines hacia abajo.
3. Emplee el multímetro previamente seleccionando la función de Ohms (Ω).
4. Conecte la punta positiva (roja) en la terminal 1 del transistor y con la punta negativa (negra) en
la terminal 2, determine si existe alguna lectura (Ohms) entre las dos terminales, sí es así, anote la
lectura en la columna 1 de tabla 1, donde esta lectura corresponde al valor de la unión PN
determinada. En caso contrario, cambie la terminal negativa (negra) a la terminal 3 y determine si
existe alguna lectura anote en la columna 1de de la tabla 1, donde esta lectura corresponde al
valor de la unión PN determinada, en caso de no determinar alguna lectura, esto quiere decir que
esta polarizando inversamente las uniones, por lo tanto realice el siguiente punto.
5. Conecte la punta positiva (roja) en la terminal 2 del transistor y con la punta negativa (negra) en
la terminal 1, determine si existe alguna lectura (Ohms) entre las dos terminales, sí es así, anote la
lectura en la columna 1 de la tabla 1, donde esta lectura corresponde al valor de la unión PN

PRÁCTICA 5 – CARACTERÍSTICAS DEL TRANSISTOR DE UNIÓN BIPOLAR

determinada. En caso contrario, cambie la terminal negativa (negra) a la terminal 3 y determine si
existe alguna lectura anote en la columna 1de de la tabla 1, donde esta lectura corresponde al
valor de la unión PN determinada, en caso de no determinar alguna lectura, esto quiere decir que
esta polarizando inversamente las uniones, por lo tanto realice el siguiente punto.
6. Conecte la punta positiva (roja) en la terminal 3 del transistor y con la punta negativa (negra) en
la terminal 1, determine si existe alguna lectura (Ohms) entre las dos terminales, sí es así, anote la
lectura en la columna 1 de la tabla 1, donde esta lectura corresponde al valor de la unión PN
determinada. En caso contrario, cambie la terminal negativa (negra) a la terminal 2 y determine si
existe alguna lectura anote en la columna1de de la tabla 1, donde esta lectura corresponde al
valor de la unión PN determinada
7. En caso de no determinar las dos lecturas o ninguna lectura, esto quiere decir que existió algún
error y por lo tanto es necesario repetir esta prueba.

Columna 1 2 3 4
MATRICULA DEL TRANSISTOR
Terminal
2N222 ( ) Unión 2N2907 ( ) Unión
BC337 ( ) (B-C) ó (B-E) BC327 ( ) (B-C) ó (B-E)
1(+) y 2(-)
1(+) y 3(-)
2(+) y 1(-)
2(+) y 3(-)
3(+) y 1(-)
3(+) y 2(-)
TABLA 1

Ing. Jorge Ortiz Bastida Electrónica Potencia Aplicada 25/03/2015 2

 8. Con los datos obtenidos de la columna 1 y las condiciones siguientes determine y anote en la
columna 2, B-E ó B-C según sea el caso en la columna 2 anote en la columna1de de la tabla 1, sí:
B-E, sí el valor de la unión presenta mayor resistencia, es decir, a esta unión se le denomina
unión Base–Emisor.
B-C, sí el valor de la unión presenta menor resistencia, es decir, a esta unión se le denomina
Base – Colector
9. Con los datos de la columna 2, donde la terminal que es común para dichas uniones, esta será la
terminal base y las otras corresponderán al emisor y colector respectivamente.
10. Repita los pasos de los incisos 2 al 9 para el transistor de la columna 3 y con los datos de la
columna 4.

EXPERIMENTO 2.- DETERMINACIÓN DEL PARÁMETRO DE CONTROL DEL TRANSISTOR.

11. El Ajuste la fuente de voltaje de VBB a 2 Volts y la fuente de voltaje de Vcc a 2 Volts.
12. Arme y conecte el circuito de la figura 1 como se indica

PRÁCTICA 5 – CARACTERÍSTICAS DEL TRANSISTOR DE UNIÓN BIPOLAR

FIGURA 1

13. Ajuste el potenciómetro a su valor mínimo, de tal forma que la resistencia entre la base y el emisor
sea sólo el efecto de la resistencia de 4.7k.
14. Ajuste lentamente el potenciómetro hasta que la corriente del colector I CC alcance exactamente 2
mA, como se indica en la tabla 2
15. Registre la corriente base (IBB) obtenida en el multímetro de la tabla 2.

Icc (mA) IBB (A) β

2
4
6
8
10

TABLA 2

Ing. Jorge Ortiz Bastida Electrónica Potencia Aplicada 25/03/2015 3

 16. Repita las mediciones indicados en la tabla 2 para los valores Icc (4, 6, 8 y 10 mA) y repita los
pasos de los inciso 14 y 15.
17. Observe los resultados obtenidos de IBB e Icc de la tabla 2 y diga como es el cambio de dichas
corrientes al irse incrementándose.
18. Determine el factor de ganancia () mediante la ecuación  =IC / IB, la cual indica que β es la
ganancia del transistor.

EXPERIMENTO 3.- OBTENCION DE LAS CURVAS CARACTERÍSTICA DEL TRANSISTOR

BIPOLAR DE UNIÓN (BJT).

19. Arme el circuito que se indica en la figura 3, donde los rectángulos indican amperímetros donde
se realizaran las mediciones de corriente, y por el momento no se conectaran hasta que se indique.
20. En los puntos indicados en la figura 2, aplique una señal pulsante mediante el generador de
funciones, esta señal se puede generar aplicando una señal senoidal a través de un diodo

PRÁCTICA 5 – CARACTERÍSTICAS DEL TRANSISTOR DE UNIÓN BIPOLAR

FIGURA 2

21. Ajuste previamente el potenciómetro a su valor medio (rango) y conecte los cables de los canales
1 y 2 del osciloscopio como se indica en la figura 2.
22. Configure el osciloscopio en la función X-Y, proceda a obtener la curva característica del
transistor.
23. Ajuste la corriente de base (Ibb) para un valor de unos cuantos A.
24. La curva que se genere será para la corriente de base aplicada en dicha base.
25. Reporte la gráfica obtenida en figura de la gráfica 1
26. Repita los puntos anteriores para otras dos corrientes de base y trace las gráficas en la gráfica 1

Ing. Jorge Ortiz Bastida Electrónica Potencia Aplicada 25/03/2015 4

 CH1 V/Div._________ CD____ CA____

Ch2 V/Div._________ CD____ CA____

T/Div. _________

Gráfica 1

CUESTIONARIO

PRÁCTICA 5 – CARACTERÍSTICAS DEL TRANSISTOR DE UNIÓN BIPOLAR

1. ¿Existe otra forma de determinar que tipo de transistor.?

2. ¿Por qué es importante conocer el tipo de transistor?

3. ¿La corriente de colector es dependiente de la corriente de base?

4. ¿La ganancia de los transistores son distintas para cada tipo de transistor?

5. ¿La corriente de base es de la misma magnitud que la corriente de colector?

6. ¿De que otra forma seria posible obtener las curvas características del transistor?

7. ¿Cuál es la finalidad de conocer las curvas características de los transistores?.

Ing. Jorge Ortiz Bastida Electrónica Potencia Aplicada 25/03/2015 5
