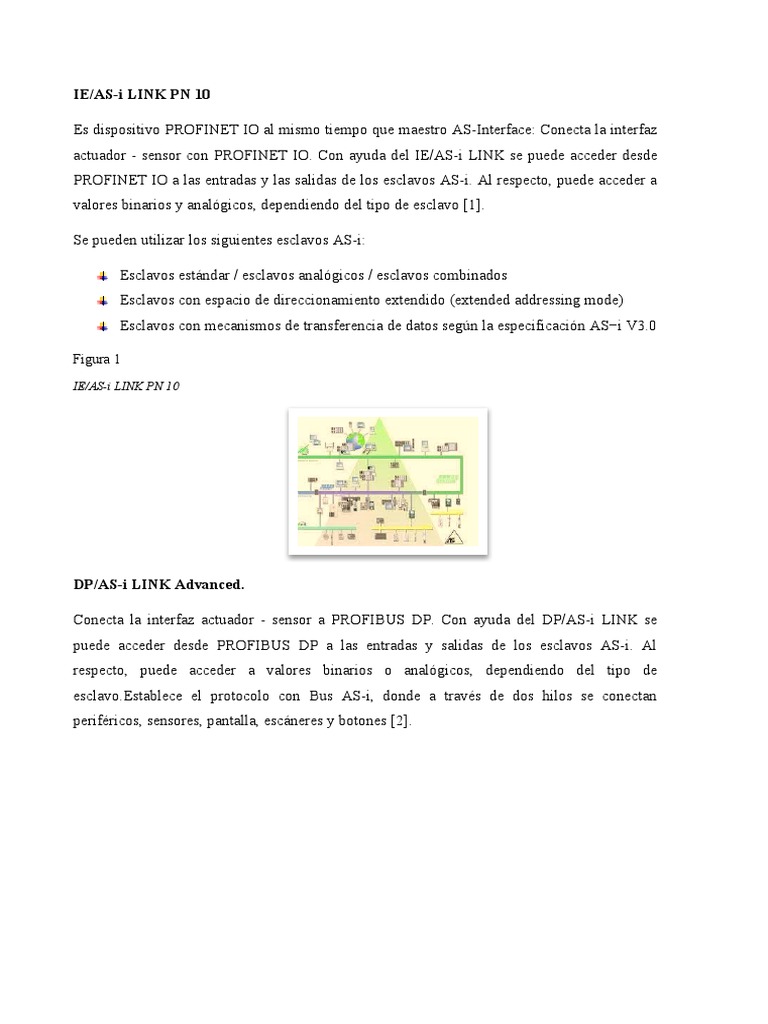

IE/AS-i LINK PN 10

Es dispositivo PROFINET IO al mismo tiempo que maestro AS-Interface: Conecta la interfaz

actuador - sensor con PROFINET IO. Con ayuda del IE/AS-i LINK se puede acceder desde
PROFINET IO a las entradas y las salidas de los esclavos AS-i. Al respecto, puede acceder a
valores binarios y analógicos, dependiendo del tipo de esclavo [1].

Se pueden utilizar los siguientes esclavos AS-i:

Esclavos estándar / esclavos analógicos / esclavos combinados

Esclavos con espacio de direccionamiento extendido (extended addressing mode)
Esclavos con mecanismos de transferencia de datos según la especificación AS−i V3.0

Figura 1
IE/AS-i LINK PN 10

DP/AS-i LINK Advanced.

Conecta la interfaz actuador - sensor a PROFIBUS DP. Con ayuda del DP/AS-i LINK se
puede acceder desde PROFIBUS DP a las entradas y salidas de los esclavos AS-i. Al
respecto, puede acceder a valores binarios o analógicos, dependiendo del tipo de
esclavo.Establece el protocolo con Bus AS-i, donde a través de dos hilos se conectan
periféricos, sensores, pantalla, escáneres y botones [2].
Figura 2
DP/AS-i LINK Advanced.

DP/AS-i Link 20E

Permite el intercambio de datos por entradas/salidas, coherente en cuanto a bytes y palabras,

con un maestro DPV0, DPV1 y los esclavos AS-i. En el modo DPV0 se pueden operar con
como máximo 32/32 Byte E/S hasta 62 esclavos AS-i digitales, con una velocidad de
transmisión de 9,6 kbit/s hasta 12 Mbit/s. Al mismo tiempo esclavo PROFIBUS DP conecta
la interfaz actuador-sensor a PROFIBUS DP.

Con ayuda de DP/AS−i Link 20E se puede acceder desde PROFIBUS DP a las entradas y
salidas de los esclavos. Al respecto, puede acceder a valores binarios o analógicos,
dependiendo del tipo de esclavo [1].

Figura 3
Siemens Simatic net dp/as Profibus DP/AS-i Link 20E

DP/EIB Link.
Es un esclavo PROFIBUS DP y un dispositivo EIB al mismo tiempo: Conecta el instabus EIB
con PROFIBUS DP. También puede acceder a cualquier dispositivo EIB desde PROFIBUS
DP como: Activar interruptores y configurar o modificar pantallas escribiendo registros de
datos desde el maestro DP. Detecta eventos de conmutación y evaluar pantallas mediante la
lectura de datos registros. También se considera como un sistema orientado al control de
dispositivos eléctricos para la automatización de edificios, control de calefacción. Existen
pasarelas para interconexión con otros buses como Profibus DP para poder enlazar elementos
típicos de automatización con los dispositivos habitualmente controlados por EIB. Para
implementar estas funciones, utiliza los servicios acíclicos que cumplen con la PROFIBUS
DP estándar DP V1 o las funciones para leer y escribir datos registros en la CPU SIMATIC
S7 [3].

Figura 4
DP/EIB Link

Conclusiones

Los componentes analizados para emplear en una pasarela o gatewey ayudan a interconectar y
transmitir redes a diferentes niveles de comunicación. Tomando en cuenta AS-Interface que
se encarga de recoger los datos de la red y enviárselos al PLC correspondiente. El cual
organiza el tráfico de datos en el cable AS-Interface en caso necesario, poniendo los datos de
los sensores y actuadores a disposición del PLC o de un sistema de bus superior a través de
las denominadas pasarelas DP/AS-Interface.

Es importante recalcar que AS-i permite el intercambio de datos por entradas y salidas,
coherente en cuanto a bytes, con un maestro DPV0, DPV1. Se emplea la configuración,
instalación y puesta en marcha del AS-Interface mediante el DP/AS−i Link 20E
independientemente de instalación de PROFIBUS.

Recomendación
Se debe tener en cuenta que una conexión del IE/AS−INTERFACE LINK PN IO sólo se
puede llevar a cabo con el alimentador AS-i desconectado de la alimentación eléctrica.

También es necesario conocer que la tensión del bus EIB que se emplea para la comunicación
de datos EIB no deben ser utilizados para la fuente de alimentación externa.

Bibliografía

[1] B. Wiedemann, «Pasarelas / Maestros ASi», 2018. Accedido: nov. 12, 2021. [En línea].
Disponible en: https://www.bihl-wiedemann.de/es/productos/maestrospasarelas-as-
interface/pasarelas/resumen-de-productos-pasarelas.html
[2] G. I. Gheorghe, «Education in adaptative adaptronics - support of advanced research on
tele-monitoring, tele-service, tele-configuration, tele-maintenance», p. 14, 2015.
[3] V. Jimenez, Comunicaciones Industriales Siemens. Marcombo, 2015. [En línea].
Disponible en: https://books.google.es/books?
