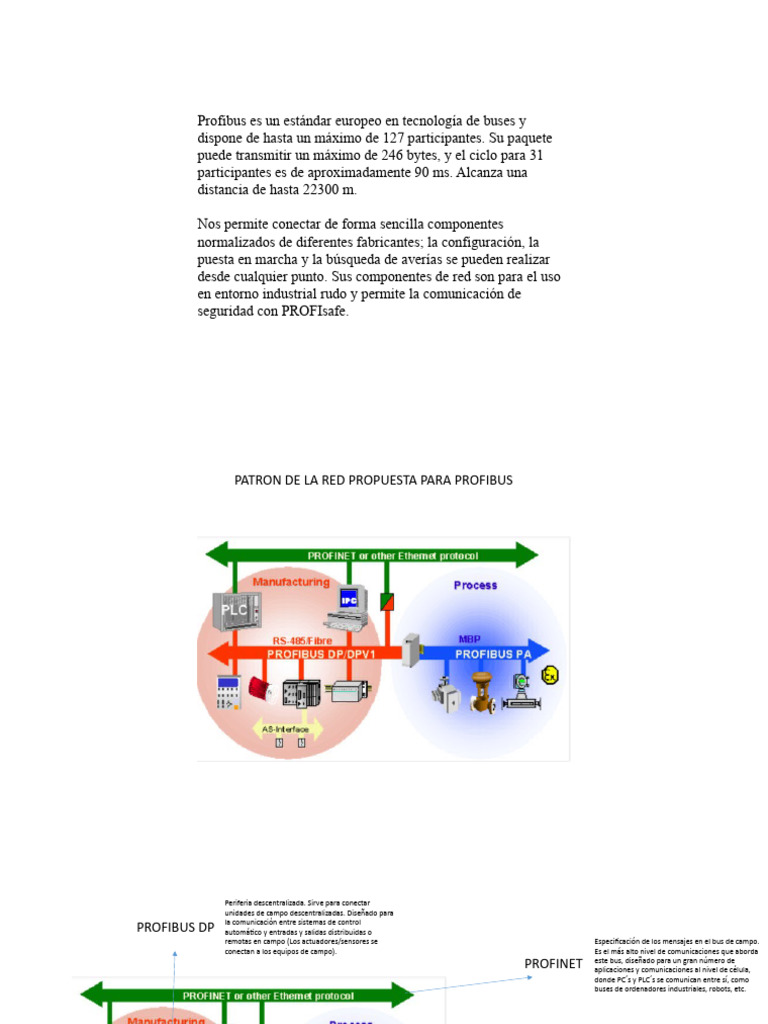

Profibus es un estándar europeo en tecnología de buses y

dispone de hasta un máximo de 127 participantes. Su paquete

puede transmitir un máximo de 246 bytes, y el ciclo para 31
participantes es de aproximadamente 90 ms. Alcanza una
distancia de hasta 22300 m.

Nos permite conectar de forma sencilla componentes

normalizados de diferentes fabricantes; la configuración, la
puesta en marcha y la búsqueda de averías se pueden realizar
desde cualquier punto. Sus componentes de red son para el uso
en entorno industrial rudo y permite la comunicación de
seguridad con PROFIsafe.
PATRON DE LA RED PROPUESTA PARA PROFIBUS
 Periferia descentralizada. Sirve para conectar
unidades de campo descentralizadas. Diseñado para
la comunicación entre sistemas de control
PROFIBUS DP automático y entradas y salidas distribuidas o
remotas en campo (Los actuadores/sensores se
conectan a los equipos de campo).
PROFINET
PROFIBUS PA
Especificación de los mensajes en el bus de campo.
Es el más alto nivel de comunicaciones que aborda
este bus, diseñado para un gran número de
aplicaciones y comunicaciones al nivel de célula,
donde PC´s y PLC´s se comunican entre sí, como
buses de ordenadores industriales, robots, etc.
Automatización de procesos. Permite transmitir por
el mismo cable los datos digitales y alimentar el
sistema con energía, utilizando cables bifilares y
aplicando la tecnología de transmisión MBP. Permite
la conexión de sensores, actuadores y elementos de
campo al bus
Se tiene un proceso de generación de vapor donde se desea
implementar el control del proceso por medio de una red
profibus
Esta planta se divide en tres grandes áreas
Por ello, usaremos un maestro profibus, que se encargara de llevar todas las
acciones de control, un SCADA para el monitoreo de las variables y un esclavo
profibus por cada área a controlar

La forma de la red se vera de esta manera

Ahora detallemos el esclavo 1: dos tanques con sensores de posición y
válvulas que controlan el nivel de los tanques
Usaremos un esclavo profibus que pueda gobernar a través de módulos de
entrada/salida la acción de los elementos de campo, con las indicaciones
suministradas por el maestro

ESCLAVO 1
De esta manera, se debe cablear todas y cada una de las señales de campo

ESCLAVO 1
La red se muestra de esta manera
Sin embargo, se puede utilizar un adaptador profibus DP/PA para la
construcción de la red de campo, ya que profibus PA aplica para conectar
elementos de campos. De esta manera habrá una red profibus PA dentro de
una red profibus DP

La forma de la red se vera de esta manera

Con relación al proceso de tratamiento de agua usaremos un esclavo
profibus que gobierne un par de válvulas, en este cado un modulo de
entrada/salida será conveniente
En el generador de vapor (caldera) el proceso es un poco mas complejo ya
que existen variables analógicas como la presión y flujo de aire; y digitales
como el encendido del transformador de ignición y la válvula de gas
Por ello se propone un esclavo profibus con una interfaz ASI-bus que se
encargue de controlar la parte digital y un modulo de entradas/salidas para
las variables analógicas
 La red quedara de la siguiente manera

Alimentación de agua Tratamiento de agua

Generación de vapor
