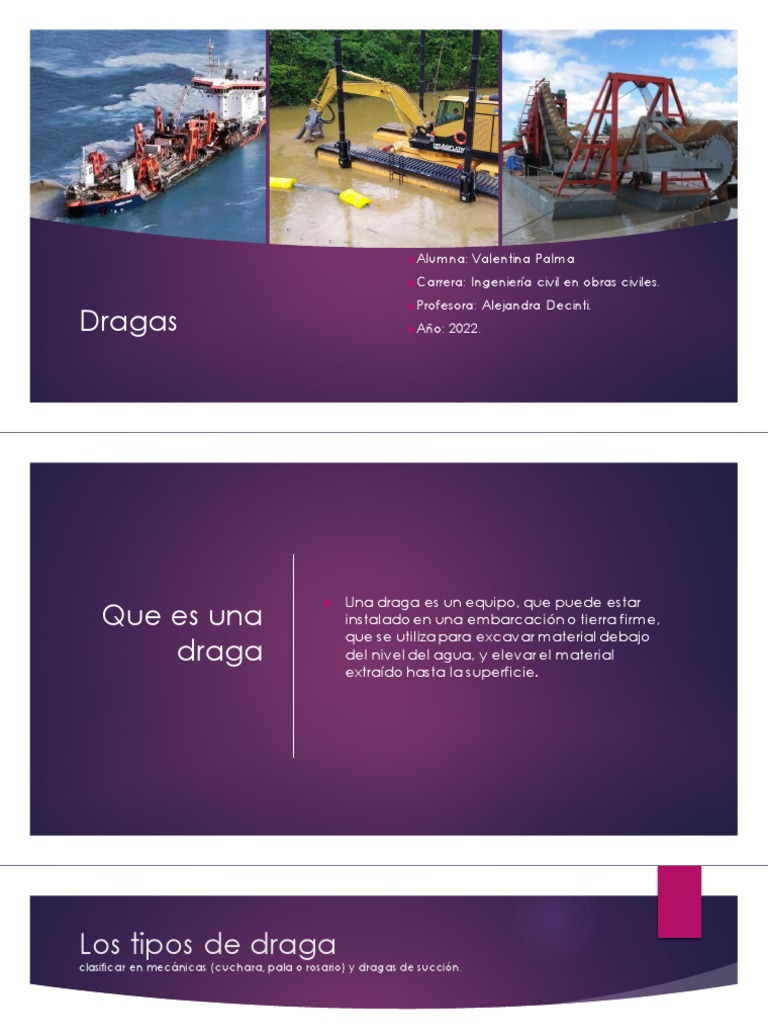

Alumna: Valentina Palma

Carrera: Ingeniería civil en obras civiles.

Profesora: Alejandra Decinti.
Dragas Año: 2022.
  Una draga es un equipo, que puede estar
Que es una instalado en una embarcación o tierra firme,
que se utiliza para excavar material debajo
draga del nivel del agua, y elevar el material
extraído hasta la superficie.
Los tipos de draga
clasificar en mecánicas (cuchara, pala o rosario) y dragas de succión.

 Mecánicas

 Dragas de cuchara son especialmente útiles cuando tenemos que

dragar materiales sueltos
 puede ir montada en el propio medio de transporte del material o ir
montada en una pontona independiente al medio de transporte utilizado.
Las cucharas, a su vez, pueden tener distintas características y
capacidades, y entre ellas podemos encontrar:
Cucharas bivalvas, que se emplean
para materiales finos al evitar la
pérdida de material en el proceso de
izado.

· Cucharas herméticas, son cucharas

bivalvas especiales que impiden que
se pierda material extraído evitando
completamente su dispersión en el
agua. Muy recomendadas para el
dragado de fondos de materiales
finos contaminados.

· Cucharas de pinzas, que se utilizan

en la extracción de materiales tras
una voladura en roca o cuando no
sea posible clavar y cerrar una
cuchara
Dragas de palas

En este tipo de dragas la extracción del

material se realiza mediante una pala que
se encuentra sujeta por un fuerte brazo.

entre los 2 y los 25 metros cúbicos,

variando en función de la máquina
empleada y del terreno a excavar.
 La draga de pala de carga frontal : está constituida
por un fuerte brazo que puede realizar una
excavación frontal, elevar la carga, girar el brazo y
depositar el material sobre gánguil. Esta draga se fija al
fondo con tres spuds, dos en proa y uno en popa. La
capacidad del cazo oscila entre 3 y 5 metros cúbicos

La draga excavadora o backhoe dredger: es en

esencia una excavadora montada sobre un pontón o
en tierra que sirven para extraer lodos y arena
generalmente usadas en puertos. Excavan bien
materiales duros hasta profundidades de 24 metros.
 máquinas muy versátiles, ya que se pueden
Dragas de utilizar para dragar casi cualquier tipo de fondo,.
Pueden alcanzar profundidades de dragado de
rosario hasta 30 metros y trabajar con alturas de ola de
más de un metro.

ofrecen mucha precisión geométrica.

La draga de remoción: consiste en una embarcación

que carga una cuchilla que va alisando el fondo. Se
usan cuando el dragado ha dejado un fondo irregular
para nivelar.
Dragas de succión

realizan el dragado a través de

una tubería instalada sobre una
estructura rígida.Estas dragas
Dragas de succión estacionaria
pueden excavar hasta los 30
metros de profundidad y tienen
calados máximos de 3 m.
Tipos

 Dragas de succión en marcha

 La draga cortadora o cutter suction
dredger
 La draga dustpan o recogedora de fangos
Dragado

¿Qué es una obra de dragado?

es la operación que consiste en la limpieza y el ahondamiento de un cuerpo de agua,

a partir de la remoción de rocas y sedimentos. se lleva a cabo para aumentar la
profundidad de un canal navegable o de un río, con el fin de incrementar la
capacidad de transporte de agua, con lo que se evitan las inundaciones aguas abajo
Proceso de dragado

Transporte transportar el
Extraccion extraer el material desde el punto Vertido lugar dispuesto
material del fondo del mar de extraccion hasta la para descargar el
lo cual se requiere zona de vertido,depende material mediante por el
maquinaria especifica de la draga utilizada fondo o tuberia
mediante tuberias
La importancia de
obras de
dragado

 La aplicación de los
dragados es muy
amplia,
fundamentalmente
ingeniería civil y
minería se considera
como un medio para
conseguir un objetivo
determinado gracias a
la ayuda de dragas
Construcción y ampliación de puertos

· Mantenimiento y mejora de calados en puertos y cauces

· Mantenimiento y mejora de capacidad de desagüe en ríos y canales

· Sustitución de terrenos de bajas características geotécnicas

· Creación de suelo ganando terreno al mar

· Cimentación y protección de Obras marítimas (offshore)

· Construcción de rellenos para bases de carreteras, diques y aeropuertos

· Extracción de materiales para la construcción y minerales

· Extracción de sedimentos y áridos marino

· Extracción de arenas para la regeneración de playas

· Creación de Islas artificiales en aguas costeras

· las cimentaciones de puentes sobre el mar o ríos;

Conclusión

 Las operaciones de dragado requieren de altas inversiones en

maquinaria y medios especiales, por lo que la elección del equipo
para caso determinado resulta crítica. Los medios especiales son
muy diversos y de usos muy específicos. desarrollo de las obras de
manera más efectiva, reducción de tiempo y mano de obra.
