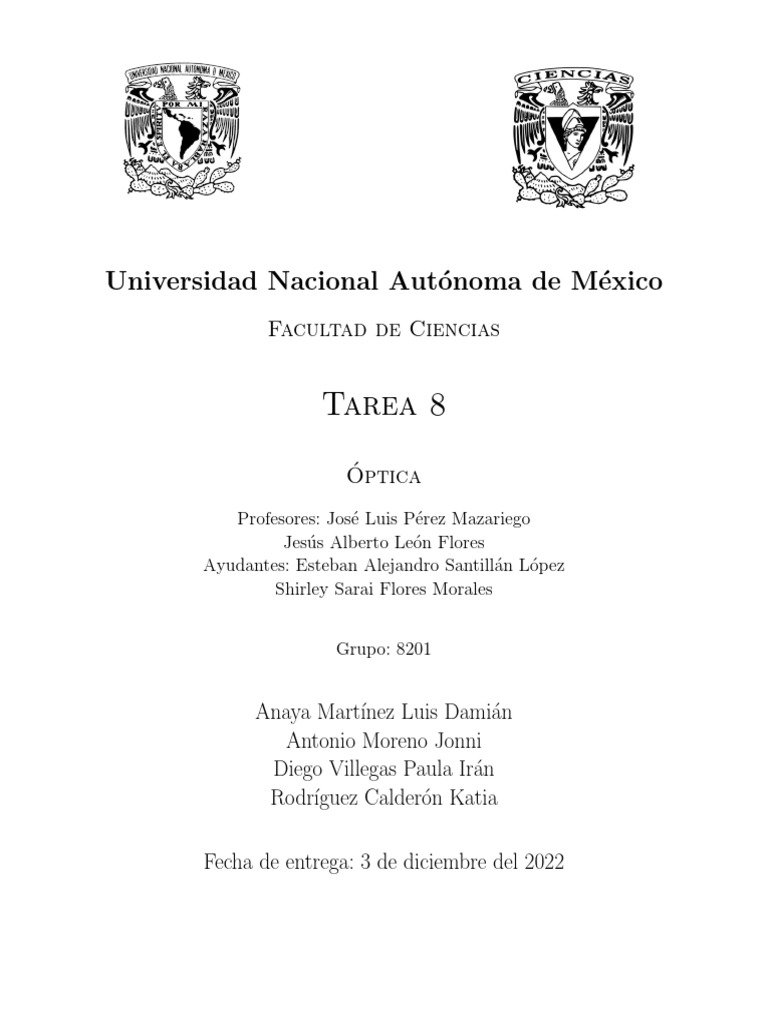

Universidad Nacional Autónoma de México

Facultad de Ciencias

Tarea 8

Óptica
Profesores: José Luis Pérez Mazariego
Jesús Alberto León Flores
Ayudantes: Esteban Alejandro Santillán López
Shirley Sarai Flores Morales

Grupo: 8201

Anaya Martı́nez Luis Damián

Antonio Moreno Jonni
Diego Villegas Paula Irán
Rodrı́guez Calderón Katia

Fecha de entrega: 3 de diciembre del 2022

 Óptica. Tarea 8.
Ejercicio 1. Encuentre un vector E2 de Jones que represente un estado de polarización
ortogonal a

1
E1 = (1)
−2i
Haga un esquema de ambos.
Solución.
Primero definimos el vector
e
E2 = 1
e2
Para que sean ortogonales, se debe cumplir que:

E1 · E2∗ = 0
Sustituı́mos los vectores.
   ∗
1 e
E1 · E2∗ = · 1 = (1)(e1 )∗ + (−2i)(e2 )∗ = 0
−2i e2
Despejando e1
e1 = 2ie∗2
Por lo que    ∗
e 2ie2
E2 = 1 =
e2 e2
Dividimos entre ie2 ∗

2ie∗2

2 2 2 2
E2 = = e2 = = =
e2 ie2 ∗
−i ee22∗ e2
−i −e 2
−i(−1)

Por lo que el vector de polarización ortogonal a E1 es


2
E2 =
i

Dados los vectores, podemos apreciar que es una combinación de polarización lineal y circular.
Estamos ante dos polarizaciones elı́pticas de las siguientes formas:

2
 Polarización de E1 (manecillas del reloj)

Polarización de E2 (en contra de las manecillas del reloj)

Ejercicio 2. Luz linealmente polarizada cuyo vector de Jones es


1
(2)
0

(polarizada horizontalmente) se envı́a a través de dos polarizadores lineales. El primero está

orientado con su eje de transmisión a 45° y el segundo tiene su eje de transmisión vertical.
Muestre que la luz emergente es linealmente polarizada en la dirección vertical.
Solución.
Sabemos que para un polarizador lineal vertical tenemos la matriz

0 0
Mv =
0 1

3
Para un polarizador con un eje de 45o tenemos la siguiente matriz

1 1 1
M45o =
2 1 1

Entonces para la luz polarizada en dirección vertical tenemos


1 1 1 0 0 1
Ef =
2 1 1 0 1 0

1 0 0 1
=
2 0 1 1

1 0
∴ Ef =
2 1

Ejercicio 3. Muestre por medio del cálculo de Jones que la luz polarizada circularmente se
produce enviando luz a través de un polarizador lineal y una lámina de un cuarto de onda,
solamente en el orden correcto.
Solución.
La matriz Jones para poralizadores lineales es:

1 0
L=
0 0
Para una lamina de cuarto de onda

1 i
ϕ=
i 1
la luz tiene la forma:

A
V =
Beiθ

Hagamos el caso en que la luz para por ϕ y por L:


A 1 i 1 0 1 0 A A
V ϕL = iθ = iθ =
Be i 1 0 0 i 0 Be Ai

Ahora si la luz pasa por L y ϕ:


A 1 0 1 i A + Beiθ
V Lϕ = =
Beiθ 0 0 i 1 0

4
Por definición la luz polarizada circularmente tiene la forma

A
Ai

Por lo que solo se produce luz polariza circularmente cuando la luz pasa por una lamina de
cuarto de onda y después por un polarizador lineal.

Ejercicio 4. En el experimento de la doble rendija se coloca una pelı́cula delgada a la

derecha de una de las rendijas para introducir una diferencia de fase de π radianes o 180o .
¿Cómo cambian las franjas de interferencia? Obtenga una expresión para los máximos.
Solución.
Las contribuciones usuales para el máximo donde las interferencias son constructivas esta
dada por mλ = aysm . Desfasando 180o se desfasa medio ciclo pol lo que las posiciones de
interferencia constructiva se desfasan también, por lo que los máximos se intercambian con
los mı́nimos.
1 aym
∴ (m + )λ =
2 s
Ejercicio 5. Una rendija doble se ilumina con luz que consiste de dos longitudes de onda.
Una de ellas se conoce que es 550 nm. Sobre una pantalla el cuarto mı́nimo de la luz de 550
nm coincide con el tercer máximo de la otra luz. ¿Cuál es la longitud de onda de la luz que
no se conoce?

Solución.
Observemos primero que a partir del enunciado dado conocemos el siguiente valor:

•) Longitud de onda 1: λ1 = 550nm

Ahora, sabemos que los mı́nimos se relacionan con la interferencia destructiva; esta ocurre si
se satisface:

1
2d sin θ = m + λ1
2

Dado que el mı́nimo en cuestión en el problema es el cuarto, entonces m = 4 y la ecuación

anterior queda como:


1 9
d sin θ = 4 + λ1 ⇒ d sin θ = λ1 ...(•)
2 2

5
Por otra parte, sabemos que los máximos se relacionan con la interferencia constructiva, la
cual ocurre si:

d sin θ = m1 λ2

En este caso se tiene que el máximo en cuestión es el tercero, por lo cual m1 = 3. Entonces
la ecuación anterior queda como:

d sin θ = 3λ2 ...(••)

Ahora, si igualamos las Ecuaciones (•) y (••) llegamos al siguiente resultado, de donde po-
demos despejar a la longitud de onda desconocida, λ2 :
9 9 9 3
λ1 = d sin θ = 3λ2 ⇒ λ1 = 3λ2 ⇒ λ2 = λ1 ⇒ λ2 = λ1
2 2 6 2

Sustituyamos entonces en la ecuación anterior el valor de la longitud de onda λ1 . Llegamos

ası́ al siguiente resultado:
3
λ2 = 550nm = 825nm
2

⇒ λ2 = 825nm

∴ La longitud de onda de la luz que no se conoce es λ2 = 825nm.

Ejercicio 6. En el espejo doble de Fresnel s = 2m, λ = 589nm con esto la separación de las
franjas resultó ser de 0.5 mm ¿Cuál es el ángulo de inclinación de los espejos si la distancia
de la fuente puntual real a la intersección de los dos espejos es 1m?

Solución. Observemos primero que los valores que conocemos a partir del enunciado dado
son los siguientes:

6
•) Distancia s = 2m •) Longitud de onda: λ = 589nm = 5.89 × 10−7 m

•) Separación entre franjas ∆y = 0.5mm = 5 × 10−4 m

•) Distancia de la fuente a la intersección: R = 1m

Figura 1. Espejo de Fresnel, [Diagrama] por Hecht, E. (2017).

Ahora, En la Figura 1 se puede observar una representación del espejo doble de Fresnel. En
dicha figura podemos ver cómo la distancia entre la fuente puntual real y la intersección de
los espejos es SC = R = 1m. Ahora, fijémonos en el triángulo resaltado en color verde en la
Figura 1. De este triángulo tenemos la relación:
a
S1 D 2 a  a
sin θ = = = ⇒ θ = arcsin ... (•)
R R 2R 2R

Ahora, necesitamos encontrar una expresión para a en términos de valores que sean conocidos.
Para ello recordemos que la separación de las franjas está dada por la siguiente ecuación:
s
∆y = λ
a

De donde podemos despejar a a como:

s s
∆y = λ ⇒ a = λ ...(••)
a ∆y

7
Luego, sustituyendo la Ecuación (••) en la Ecuación (•) llegamos a la siguiente ecuación:
 s
λ

∆y sλ sλ
θ = arcsin = arcsin ⇒ θ = arcsin
2R 2R∆y 2R∆y

Sustituyamos entonces los valores que conocemos en la ecuación anterior para conocer el
ángulo buscado. Tenemos entonces:

(2m)(5.89 × 10−7 m)

θ = arcsin −4
= 0.067o
2(1m)(5 × 10 )m
⇒ θ = 0.067o

∴ El ángulo de inclinación de los espejos es θ = 0.067o .

Ejercicio 7. ¿Cuál es la expresión general para la separación de las franjas de un biprisma

de Fresnel de ı́ndice n sumergido en un medio que tiene un ı́ndice de refracción n’ ?

Solución. Tenemos la aproximación inicial para el biprisma de Fresnel (compartido con el

espejo de Fresnel) de la forma:
s
∆y = λ
a
Sabemos por la definición de a en el biprisma que:
a = 2d · δ
Esta delta, la desviación mı́nima de ángulo pequeño, tiene la forma (estudiada al principio
del curso):

δ = (n − 1)α
Dado que queremos generalizar, recordamos que en la expresión anterior habı́amos conside-
rado n′ = 1 como el indice de refracción en el que está el objeto sumergido, y sustituimos.
δ = (n − n′ )α
Sustituimos δ en la expresión para a:
a = 2d · (n − n′ )α

8
Y finalmente sustituimos en la expresión de la separación de franjas.
sλ
∴ ∆y =
2d · α(n − n′ )
Ejercicio 8. El experimento del espejo de Lloyd se puede demostrar con microondas usando
como reflector una hoja de metal colocada sobre una mesa. Si la fuente tiene una frecuencia
de 12000 MHz y se encuentra a 10 cm por arriba de la superficie de metal, encuentre la altura
con respecto a la hoja metálica a la cual se verı́an los dos primeros máximos dado que la
pantalla se encuentra a 3 m de la fuente de microondas.
Solución.
Datos: D = 3 m, f = 12000 M Hz
d = 2(10 cm) = 0.2 m
La longitud de onda lo podemos saber de la relación:
c 3x108 m
λ= = = 0.025 m
f 1.2x1010 Hz
La ecuacion es la misma que la del interferometro de Young:
1 D
x = (m + )λ
2 d
para el primer maximo m = 0
1 3
x = ( )(0.025)( ) = 0.1875 m
2 0.2
Para el segundo maximo m = 1
3 3
x = ( )(0.025)( ) = 0.5625 m
2 0.2
Ejercicio 9. Se usa luz roja de cadmio, λ = 643.8nm, en un interferómetro de Michelson.
Si uno de los espejos se mueve 25 cm de la posición de coincidencia se verán franjas de
interferencia. ¿Cuántas franjas pasan por la marca de referencia?
Solución.
La ecuación que representa el interferómetro de Michelson es:
λo
∆d = N
2
Los datos que tenemos son λ = 643.8nm, ∆d = 25cm = 2.5x108 nm. Despejando N de la
ecuación anterior:
λo 2(∆d)
∆d = N =⇒ =N
2 λo

9
Sustituyendo datos se tiene:

2(2.5x108 nm)
N= = 776638.71
643.8 nm
Por lo que el numero de franjas que pasan por la marca son N = 776638.71.

Ejercicio 10. Un interferómetro de Michelson se ilumina con luz monocromática. Uno de

sus espejos se desplaza 2.53x10−5 m, notándose el paso de 92 pares de franjas brillantes y
oscuras. Calcule la longitud de onda del rayo incidente.

Solución. Ya que se forman pares de franjas, esto quiere decir un desplazamiento de onda de
λ/2, por lo que tenemos la siguiente expresión:

92(λ/2) = 2.53x10−5 m
92λ = 2 · 2.53x10−5 m
5.06x10−5
λ= m
92
λ = 5.5x10−7 m = 550x10−9
Por lo que la longitud de onda del rayo incidente en el interferómetro de Michelson es:
∴ λ = 550 nm (una tonalidad verde cercana al amarillo)

10
