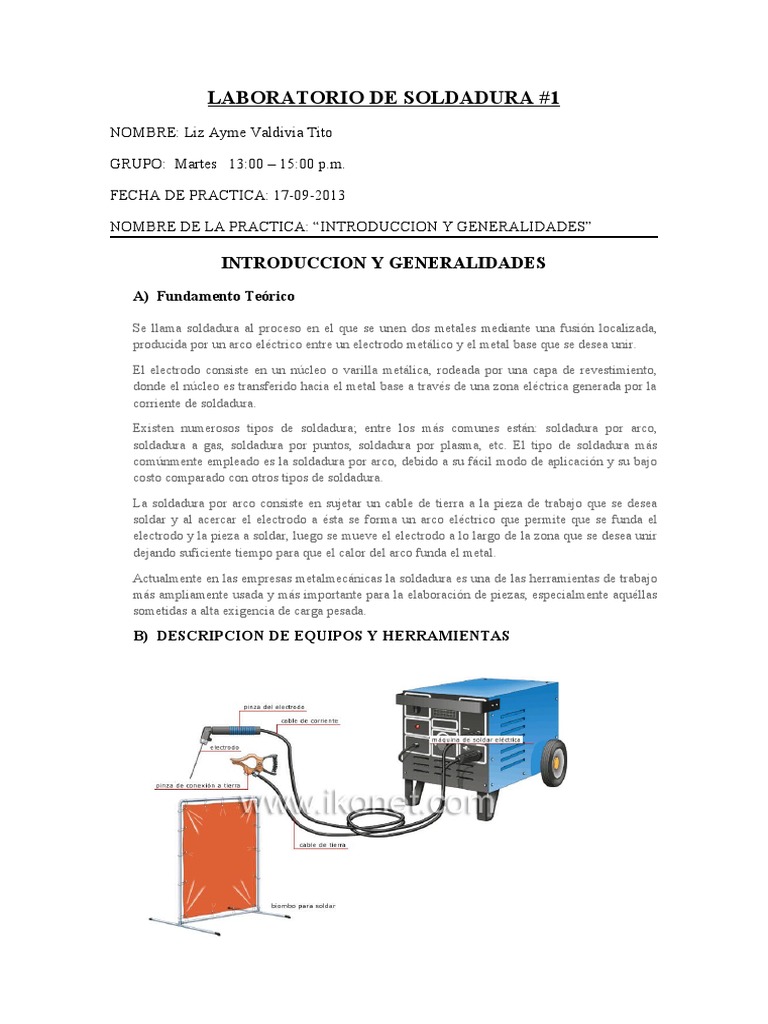

LABORATORIO DE SOLDADURA #1
NOMBRE: Liz Ayme Valdivia Tito
GRUPO: Martes 13:00 – 15:00 p.m.
FECHA DE PRACTICA: 17-09-2013
NOMBRE DE LA PRACTICA: “INTRODUCCION Y GENERALIDADES”
INTRODUCCION Y GENERALIDADES
A) Fundamento Teórico
Se llama soldadura al proceso en el que se unen dos metales mediante una fusión localizada,
producida por un arco eléctrico entre un electrodo metálico y el metal base que se desea unir.
El electrodo consiste en un núcleo o varilla metálica, rodeada por una capa de revestimiento,
donde el núcleo es transferido hacia el metal base a través de una zona eléctrica generada por la
corriente de soldadura.
Existen numerosos tipos de soldadura; entre los más comunes están: soldadura por arco,
soldadura a gas, soldadura por puntos, soldadura por plasma, etc. El tipo de soldadura más
comúnmente empleado es la soldadura por arco, debido a su fácil modo de aplicación y su bajo
costo comparado con otros tipos de soldadura.
La soldadura por arco consiste en sujetar un cable de tierra a la pieza de trabajo que se desea
soldar y al acercar el electrodo a ésta se forma un arco eléctrico que permite que se funda el
electrodo y la pieza a soldar, luego se mueve el electrodo a lo largo de la zona que se desea unir
dejando suficiente tiempo para que el calor del arco funda el metal.
Actualmente en las empresas metalmecánicas la soldadura es una de las herramientas de trabajo
más ampliamente usada y más importante para la elaboración de piezas, especialmente aquéllas
sometidas a alta exigencia de carga pesada.
B) DESCRIPCION DE EQUIPOS Y HERRAMIENTAS
pinza de conexión a tierra
cable de tierra
máquina de soldar eléctrica
cable de corriente
pinza del electrodo
electrodo
biombo para soldar
MÁQUINAS DE SOLDAR CON ARCO
Para lograr buenas soldaduras con electricidad, se necesita una máquina que controle la intensidad
de la electricidad, aumente o disminuya la potencia según se requiera y que sea segura para
manejarla. Hay tres tipos principales de máquina utilizadas en la soldadura con arco:
1. Máquina de ca (corriente alterna)
2. Maquina de cc (corriente continua)
3. Máquina de ca y cc (una combinación de las dos)
En la figura 12~-5 se ilustran los tres tipos de fuentes de potencia con diferentes máquinas de soldar.
MÁQUINAS DE CORRIENTE ALTERNA
Las máquinas de corriente alterna (ca) se llaman transformadores. Transforman la corriente de la
línea de alimentación (que es de alto voltaje y de bajo amperaje) en una corriente útil, pero segura
para soldar (que es de bajo voltaje y alto amperaje). Esto se afectúa dentro de la máquina con un
sistema de un devanado primario, uno secundario y un reactor movible.
MÁQUINAS DE CORRIENTE CONTINUA
Las máquinas de cc se clasifican en dos tipos básicos: generador y rectificador. En un generador de
cc, la corriente se produce por la rotación de una armadura (inducido) dentro de un cam po eléctrico.
Esta corriente alterna generada la captan una serie de escobillas de carbón y un conmutador o co-
lector y la convierten en corriente continua. Los rectificadores básicos son transformadores de ca a
los que se ha agregado un rectificador. La corriente alterna que suministra el transformador se envía
al rectificador que la convierte o rectifica a corriente continua.
MÁQUINAS DE CA Y CC
Las máquinas de ca y cc suministran corriente alterna o continua.
C) PROCEDIMIENTO
LA SOLDADURA POR PUNTOS:
Es un método de soldadura por resistencia que se basa en presión y temperatura, en el que se calienta
una parte de las piezas a soldar porcorriente eléctrica a temperaturas próximas a la fusión y se ejerce
una presión entre las mismas. Generalmente se destina a la soldadura de chapas o láminas metálicas,
aplicable normalmente entre 0,5mm y 3mm de espesor.
El soldeo por puntos es el más dificil y complicado de los procedimientos de soldadura por
resistencia. Los materiales bases se deben disponer solapados entreelectrodos, que se encargan de
aplicar secuencialmente la presión y la corriente correspondiente al ciclo produciendo uno o varios
puntos de soldadura.
TIPOS DE SOLDADURA POR ARCO ELÉCTRICO
Soldadura por arco manual con electrodos revestidos: la característica más
importante de la soldadura con electrodos revestidos, en inglés Shield Metal Arc Welding (SMAW)
o Manual Metal Arc Welding (MMAW), es que el arco eléctrico se produce entre la pieza y un
electrodo metálico recubierto. El recubrimiento protege el interior del electrodo hasta el momento de
la fusión. Con el calor del arco, el extremo del electrodo se funde y se quema el recubrimiento, de
modo que se obtiene la atmósfera adecuada para que se produzca la transferencia de metal fundido
desde el núcleo del electrodo hasta el baño de fusión en el material base. Además, los aceros AWS en
soldadura sirven para soldaduras de baja resistencia y muy fuertes. Estas gotas de metal fundido caen
recubiertas de escoria fundida procedente de la fusión del recubrimiento del arco. La escoria flota en
la superficie y forma, por encima del cordón de soldadura, una capa protectora del metal fundido.
Soldadura por electrodo no consumible protegido: El objetivo fundamental en
cualquier operación de soldadura es el de conseguir una junta con la misma característica del metal
base. Este resultado sólo puede obtenerse si el baño de fusión está completamente aislado de la
atmósfera durante toda la operación de soldeo. De no ser así, tanto el oxígeno como el nitrógeno del
aire serán absorbidos por el metal en estado de fusión y la soldadura quedará porosa y frágil. En este
tipo de soldadura se utiliza como medio de protección un chorro de gas que impide la contaminación
de la junta. Tanto este como el siguiente proceso de soldeo tienen en común la protección del
electrodo por medio de dicho gas. La soldadura por electrodo no consumible, también
llamada soldadura TIG (siglas de Tungsten Inert Gas), se caracteriza por el empleo de un electrodo
permanente que normalmente, como indica el nombre, es de tungsteno.
Soldadura por electrodo consumible protegido: Este método resulta similar al
anterior, con la salvedad de que en los dos tipos de soldadura por electrodo consumible protegido,
MIG (Metal Inert Gas) y MAG (Metal Active Gas), es este electrodo el alimento del cordón de
soldadura. El arco eléctrico está protegido, como en el caso anterior, por un flujo continuo de gas que
garantiza una unión limpia y en buenas condiciones.
En la soldadura MIG, como su nombre indica, el gas es inerte; no participa en modo alguno en la
reacción de soldadura. Su función es proteger la zona crítica de la soldadura de oxidaciones e
impurezas exteriores. Se emplean usualmente los mismos gases que en el caso de electrodo no
consumible: argón, menos frecuentemente helio, y mezcla de ambos.
En la soldadura MAG, en cambio, el gas utilizado participa de forma activa en la soldadura. Su zona
de influencia puede ser oxidante o reductora, ya se utilicen gases como el dióxido de carbono o el
argón mezclado con oxígeno. El problema de usar CO 2 en la soldadura es que la unión resultante,
debido al oxígeno liberado, resulta muy porosa. Además, sólo se puede usar para soldar acero, por lo
que su uso queda restringido a las ocasiones en las que es necesario soldar grandes cantidades de
material y en las que la porosidad resultante no es un problema a tener en cuenta.
Soldadura por arco sumergido: La soldadura por arco sumergido (SAW) es un proceso
de soldadura por arco. Originalmente desarrollado por la Linde - Union Carbide Company.
Requiere una alimentación de electrodo consumible continua, ya sea sólido o tubular (fundente). La
zona fundida y la zona del arco están protegidos de la contaminación atmosférica por estar
"sumergida" bajo un manto de flujo granular compuesto de oxido de calcio, dióxido de silicio, óxido
de manganeso, fluoruro de calcio y otros compuestos. En estado líquido, el flux se vuelve conductor,
y proporciona una trayectoria de corriente entre el electrodo y la pieza. Esta capa gruesa de flux cubre
completamente el metal fundido evitando así salpicaduras y chispas, así como la disminución de la
intensa radiación ultravioleta y de la emisión humos, que son muy comunes en lasoldadura manual de
metal por arco revestido (SMAW).
La SAW puede operarse tanto en modo automático como mecanizado, aunque también existe la SAW
semi-automática de pistola (portátil) con emisión de flujo de alimentación a presión o por gravedad.
D) CONCLUSIONES RECOMENDACIONES Y SUGERENCIAS
Antes de empezar cualquier operación de soldadura de arco, se debe hacer una inspección
completa del soldador y de la zona donde se va a usar. Todos los objetos susceptibles de arder
deben ser retirados del área de trabajo, y debe haber un extintor apropiado de PQS o de CO 2 a la
mano, no sin antes recordar que en ocasiones puede tener manguera de espuma mecánica.
Los interruptores de las máquinas necesarias para el soldeo deben poderse desconectar rápida y
fácilmente. La alimentación estará desconectada siempre que no se esté soldando, y contará con
una toma de tierra
Los portaelectrodos no deben usarse si tienen los cables sueltos y las tenazas o los aislantes
dañados.
La operación de soldadura deberá llevarse a cabo en un lugar bien ventilado pero sin corrientes
de aire que perjudiquen la estabilidad del arco. El techo del lugar donde se suelde tendrá que ser
alto o disponer de un sistema de ventilación adecuado. Las naves o talleres grandes pueden tener
corrientes no detectadas que deben bloquearse.
