N-CSV-CAR-3-01-001/02, N-CTR-CAR-1-03-003/00

LOGOS Fecha de emisión:

PROYECTO FIT Corrección de 56 km de curvatura y pendiente, y rehabilitación de 146.3 km de vía férrea, así como conexión al puerto de 28/07/2017
Salina Cruz en la línea Z. (Tramo Ubero – Mogoñé km 137 + 564 186 + 046) Código:
GHI-SGI-PGC-011-F4

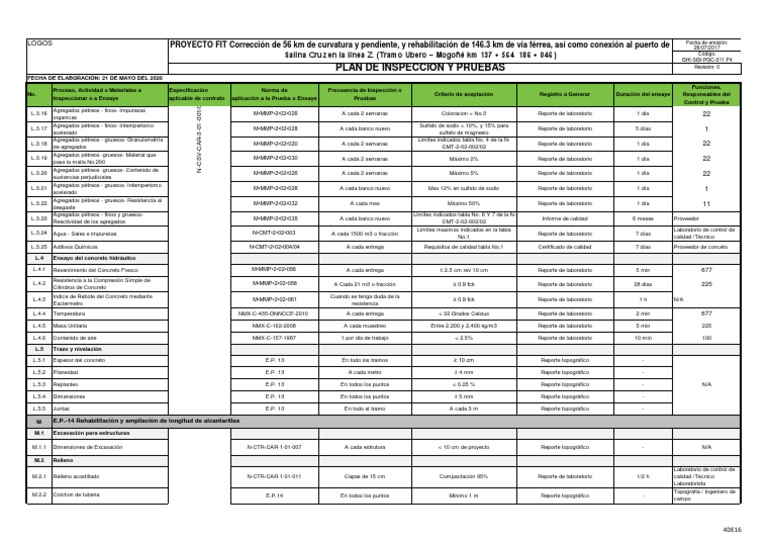

PLAN DE INSPECCIÓN Y PRUEBAS Revisión: 0

FECHA DE ELABORACIÓN: 21 DE MAYO DEL 2020

Funciones,
Proceso, Actividad o Materiales a Especificación Norma de Frecuencia de Inspección o
No. Criterio de aceptación Registro a Generar Duración del ensaye Responsables del
Inspeccionar o a Ensaye aplicable de contrato aplicación a la Prueba o Ensaye Pruebas
Control y Prueba
Agregados pétreos - finos- Impurezas
L.3.16 M•MMP•2•02•026 A cada 2 semanas Coloracion < No.3 Reporte de laboratorio 1 dia 22
organicas
Agregados pétreos - finos- Intemperismo Sulfato de sodio < 10%, y 15% para
L.3.17 M•MMP•2•02•028 A cada banco nuevo Reporte de laboratorio 5 días 1
acelerado sulfato de magnesio
Agregados pétreos - gruesos- Granulometría Limites indicados tabla No. 4 de la N-
L.3.18 M•MMP•2•02•020 A cada 2 semanas Reporte de laboratorio 1 día 22
de agregados CMT-2-02-002/02
Agregados pétreos -gruesos- Material que
L.3.19 M•MMP•2•02•030 A cada 2 semanas Máximo 2% Reporte de laboratorio 1 día 22
pasa la malla No.200
Agregados pétreos -gruesos- Contenido de
L.3.20 M•MMP•2•02•026 A cada 2 semanas Máximo 5% Reporte de laboratorio 1 día 22
sustancias perjudiciales
Agregados pétreos - gruesos- Intemperismo
L.3.21 M•MMP•2•02•028 A cada banco nuevo Max 12% en sulfato de sodio Reporte de laboratorio 1 día 1
acelerado
Agregados pétreos - gruesos- Resistencia al
L.3.22 M•MMP•2•02•032 A cada mes Máximo 50% Reporte de laboratorio 1 día 11
desgaste
Agregados pétreos - finos y gruesos- Limites indicados tabla No. 6 Y 7 de la N-
L.3.23 M•MMP•2•02•035 A cada banco nuevo Informe de calidad 6 meses Proveedor
Reactividad de los agregados CMT-2-02-002/02
Limites maximos indicados en la tabla Laboratorio de control de
L.3.24 Agua - Sales e impurezas N•CMT•2•02•003 A cada 1500 m3 o fracción Reporte de laboratorio 7 días
No.1 calidad /Técnico
Laboratorista
L.3.25 Aditivos Quimicos N•CMT•2•02•004/04 A cada entrega Requisitos de calidad tabla No.1 Certificado de calidad 7 días Proveedor de conceto

L.4 Ensayo del concreto hidráulico

L.4.1 Revenimiento del Concreto Fresco M•MMP•2•02•056 A cada entrega ± 2.5 cm rev 10 cm Reporte de laboratorio 5 min 677
Resistencia a la Compresión Simple de
L.4.2 M•MMP•2•02•058 A Cada 21 m3 o fracción ≥ 0.9 fck Reporte de laboratorio 28 dias 225
Cilindros de Concreto
Indice de Rebote del Concreto mediante Cuando se tenga duda de la
L.4.3 M•MMP•2•02•061 ≥ 0.9 fck Reporte de laboratorio 1h N/A
Esclermetro resistencia
L.4.4 Temperatura NMX-C-435-ONNCCE-2010 A cada entrega < 32 Grados Celsius Reporte de laboratorio 2 min 677
L.4.5 Masa Unitaria NMX-C-162-2008 A cada muestreo Entre 2,200 y 2,400 kg/m3 Reporte de laboratorio 5 min 225

L.4.6 Contenido de aire NMX-C-157-1987 1 por dia de trabajo < 2.5% Reporte de laboratorio 10 min 100

L.5 Trazo y nivelación

L.5.1 Espesor del concreto E.P. 13 En todo los tramos ≥ 10 cm Reporte topográfico -

L.5.2 Planeidad E.P. 13 A cada metro ± 4 mm Reporte topográfico -

L.5.3 Replanteo E.P. 13 En todos los puntos < 0.25 % Reporte topográfico - N/A

L.5.4 Dimensiones E.P. 13 En todos los puntos ± 5 mm Reporte topográfico -

L.5.5 Juntas E.P. 13 En todo el tramo A cada 3 m Reporte topográfico -

M E.P.-14 Rehabilitación y ampliación de longitud de alcantarillas

M.1 Excavación para estructuras

M.1.1 Dimensiones de Excavación N⋅CTR⋅CAR⋅1⋅01⋅007 A cada estrutura < 10 cm de proyecto Reporte topográfico - N/A

M.2 Relleno
Laboratorio de control de
M.2.1 Relleno acostillado N⋅CTR⋅CAR⋅1⋅01⋅011 Capas de 15 cm Compactación 95% Reporte de laboratorio 1/2 h calidad /Técnico
Laboratorista
Topográfia / Ingeniero de
M.2.2 Colchon de tuberia E.P.14 En todos los puntos Minimo 1 m Reporte topográfico -
campo

4DE16
