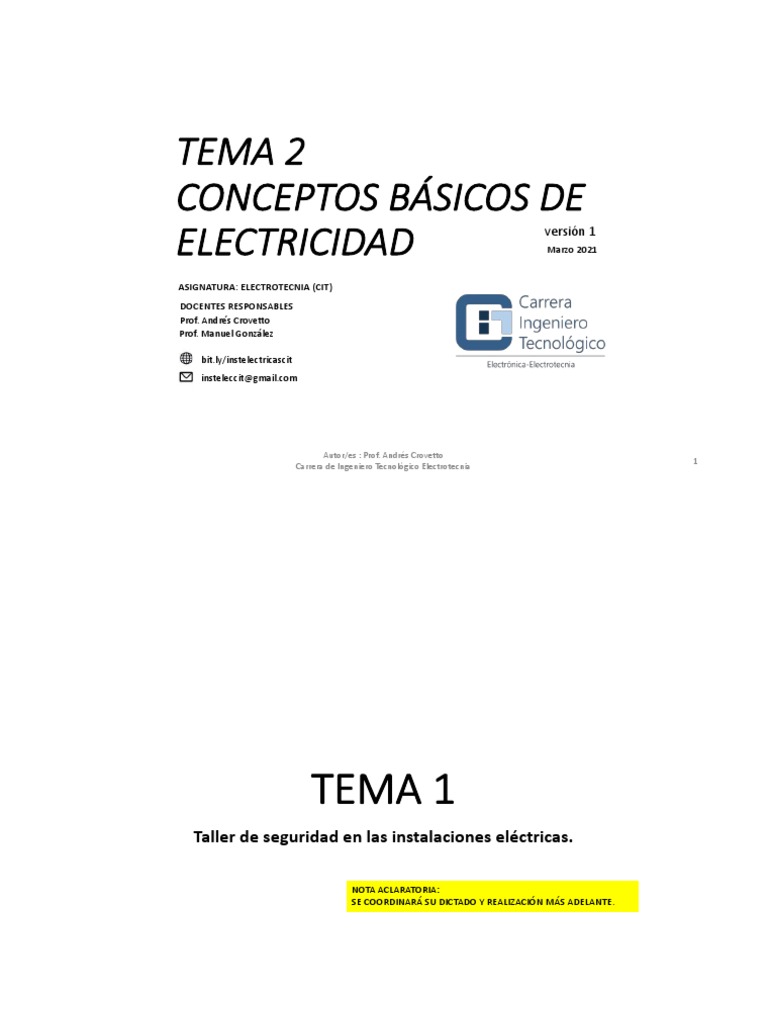

TEMA 2

CONCEPTOS BÁSICOS DE
ELECTRICIDAD versión 1
Marzo 2021

ASIGNATURA: ELECTROTECNIA (CIT)

DOCENTES RESPONSABLES
Prof. Andrés Crove/o
Prof. Manuel González

bit.ly/instelectricascit
insteleccit@gmail.com

Autor/es : Prof. Andrés Crovetto

1
Carrera de Ingeniero Tecnológico Electrotecnia
 TEMA 1
Taller de seguridad en las instalaciones eléctricas.

NOTA ACLARATORIA:
SE COORDINARÁ SU DICTADO Y REALIZACIÓN MÁS ADELANTE.
 TEMA 2
Conceptos básicos sobre electricidad.
TEMA 2.1
La carga eléctrica
PARA ENTENDER EL CONCEPTO DE CARGA ELÉCTRICA
TENEMOS QUE REMITIRNOS AL MODELO ATÓMICO
UN REPASO POR EL MODELO ATÓMICO
EL ORIGEN DE CARGA ELÉCTRICA
La carga eléctrica es una propiedad
-sica intrínseca de algunas
par3culas subatómicas que se
manifiesta mediante fuerzas de
atracción y repulsión entre ellas a
través de campos
electromagné;cos.
REPASANDO LA LEY DE COULOMB
 UNIDAD DE LA CARGA ELÉCTRICA

La carga eléctrica de un electrón o un protón es

un pequeña como para producir efectos tales
que sean aprovechables tecnológicamente. En
el Sistema Internacional de Unidades la unidad
de carga es el Coulomb.
 UNIDAD DE LA CARGA ELÉCTRICA

-1 Coulomb (C) : 6,25 x 1018 electrones

Para completar 1 C de carga necesito

6.250.000.000.000.000.000 electrones
6 trillones 🤯
 TEMA 2.2
Campo eléctrico y potencial eléctrico
ANTES DE COMENZAR CON EL TEÓRICO…

Una analogía útil para entender la diferencia entre

Tensión y Corriente eléctrica en un circuito es el análogo
hidráulico:

• La Tensión es equivalente a la diferencia de presión

entre dos puntos. Unidad: Voltio [V].
• La Corriente es equivalente al caudal de agua por la
tubería. Unidad: Amperio [A].
TEÓRICO : CONCEPTO DE CAMPO

C IO N AL
VITA
🍎 🍎
G R A
PO
C AM

𝑭𝒈 𝑭𝒈
TEÓRICO : CONCEPTO DE CAMPO

R IC O
C AM
P O EL
ÉC T
+ +
+ 𝑭𝒆 + 𝑭𝒆

- E

E
- - - - - -
 CAMPO ELÉCTRICO
REPASO…

[E] = 1 N/C = 1 V/m

REPASO… CAMPO ELÉCTRICO POR CONVENCIÓN:
 POTENCIAL
REPASO…

ENERGÍA POTENCIAL EN q0
EQUIVALENTE
GRAVITACIONAL: (1)
Epg = m.g.h

TRABAJO REALIZADO POR q0

𝑇!→# (2)

18
 POTENCIAL

El potencial es la energÍa
potencial por unidad de carga.

Se define el potencial V en
cualquier punto en el campo
eléctrico como la energía
potencial U por unidad de
carga asociada con una carga
de prueba q0 en ese punto.

19
 POTENCIAL

(3)

[V] = 1 J/C

U : energía potencial eléctrica

q0 : carga eléctrica
V : potencial

20
 POTENCIAL

(3) (2)
𝑇!→#

DEMOSTRACIÓN DE LA DEFINICIÓN DE VOLTAJE (O POTENCIAL)

Dividiendo (2) entre q: 𝑉!"

𝑇!→# POTENCIAL (VOLTAJE)
ENTRE LOS
PUNTOS aYb
Aplicando (3)
Aplicando (3)

CONCLUIMOS QUE EL POTENCIAL SE PUEDE VER

COMO EL TRABAJO POR UNIDAD DE CARGA

21
 POTENCIAL

(1) (2)
(3)
𝑇!→#

ADEMÁS EL VOLTAJE TAMBIÉN SE PUEDE VER COMO:

(1) (1)
𝑇!→" −Δ𝑈 −(𝑞$ 𝐸𝐲𝒃 − 𝑞$ 𝐸𝐲𝒂 ) −𝑞$ 𝐸(𝐲𝒃 − 𝐲𝒂 )
𝑉!" = = = = = 𝐸 𝐲𝒂 − 𝐲𝒃 = 𝐸 , 𝑑!"
𝑞$ 𝑞% 𝑞% 𝑞%

CONCLUIMOS QUE EL POTENCIAL SE PUEDE VER

COMO EL PRODUCTO DEL CAMPO ELÉCTRICO POR LA
DISTANCIA QUE ES RECORRIDA POR LAS CARGAS

22
VOLTÍMETRO SE CONECTA EN PARALELO A LA CARGA/DISPOSITIVO A MEDIR
BREVE DESCRIPCIÓN DE FUNCIONAMIENTO DE UNA RED ELÉCTRICA

NIVELES DE TENSIÓN EN URUGUAY

500 kV | 150 kV | 110 kV

15 kV Subtransmisión
60 kV

30 kV | 22 kV | 15 kV | 6 kV
0,4 – 0,23 kV

24
TEMA 2.3
Corriente eléctrica
La corriente eléctrica es
el desplazamiento de
cargas eléctricas a
través de un medio.
SENTIDO REAL DE LA CORRIENTE ELÉCTRICA
SENTIDO CONVENCIONAL DE LA CORRIENTE ELÉCTRICA
La intensidad de corriente refiere a
la cantidad de carga eléctrica que
pasa por un conductor por unidad
de tiempo (es decir por cada
segundo).
Su unidad en el sistema
internacional es el Ampère (A).

Por un conductor circula 1 A si por

cada segundo pasan por él 1 C
(Coulomb) de carga.
DEFINICIÓN DE INTENSIDAD DE CORRIENTE

q
I=
Δt
 INSTRUMENTOS PARA MEDIR CORRIENTE

AMPERÍMETROS AMPERÍMETROS PINZA AMPERIMÉTRICA

DE ALTERNA DE CONTÍNUA (HABITUALMENTE DE ALTERNA
AUNQUE EXISTEN DE CORRIENTE CONTÍNUA)
AMPERÍMETRO SE CONECTA EN SERIE A LA CARGA/DISPOSITIVO A MEDIR
 EFECTOS DE LA CORRIENTE ELÉCTRICA

CALÓRICO MAGNÉTICO QUÍMICO

(Y LUMÍNICO)
EFECTO MAGNÉTICO : HABLEMOS DEL CAMPO MAGNÉTICO

IDEAS PRELIMINARES

UNA CARGA EN MOVIMIENTO

(POR TANTO CAMPO
ELÉCTRICO EN MOVIMIENTO)
PRODUCE UN CAMPO
MAGNÉTICO A SU ALREDEDOR
(CAMPO PERPENDICULAR AL
ELÉCTRICO)

Campos magnético y eléctrico asociados con una línea de dos conductores.

35
OTROS EFECTOS SEEBEK

PRODUCCIÓN POR EFECTO SEEBEK

(TERMOCUPLAS)
OTROS EFECTOS FOTOELÉCTRICO

PRODUCCIÓN POR EFECTO FOTOELÉCTRICO

OTROS EFECTOS PIEZO ELÉCTRICO
MAGNÉTICO

GENERACIÓN DE CORRIENTE ELÉCTRICA

PRODUCCIÓN POR EFECTO MAGNÉTICO

QUÍMICO
GENERACIÓN DE CORRIENTE ELÉCTRICA

PRODUCCIÓN POR EFECTO QUÍMICO

TEMA 2.4
Densidad de corriente
DENSIDAD DE CORRIENTE

💡 Para secciones circulares:

𝐼
𝐽= !
𝜋𝑟

42
💡 En térmicos prácTcos la
densidad de corriente es la
canTdad de corriente por unidad
de superficie que circula en un
medio.
 TEMA 2.5
Corriente alterna senoidal
 CORRIENTE CORRIENTE
DIRECTA ALTERNA
ANIMACIÓN NO DISPONIBLE EN PDF
⚠ DIAPOSITIVA ANIMADA

CA (
añol) AC (
espa
ñ
(e sp ingl ol)
o CD glés) és)
CC DC (in
La corriente alterna circula durante
un Cempo en un senCdo y después
en senCdo opuesto, volviéndose a
repeCr el mismo proceso en forma
constante.
La corriente conCnua es el resultado
del flujo de cargas, que en el senCdo
convencional va del terminal
posiCvo al negaCvo de una batería.
 CONCEPTO PRELIMINAR DE FASOR
(SE AMPLIARÁ MÁS ADELANTE)
ANIMACIÓN NO DISPONIBLE EN PDF
⚠ DIAPOSITIVA ANIMADA
OTROS CONCEPTOS
INTRODUCTORIOS
A TENER EN CUENTA
(SE DARÁN EN ELECTRÓNICA ANALÓGICA)
SÍMBOLOS BÁSICOS
CONSERVACIÓN DE LA CARGA Y DE LA ENERGÍA
LEYES DE KIRCHHOFF

LEY DE KIRCHHOFF
DE LAS TENSIONES
CONSERVACIÓN DE LA CARGA Y DE LA ENERGÍA
LEYES DE KIRCHHOFF

LEY DE KIRCHHOFF
DE LAS CORRIENTES
ELEMENTOS EN SERIE / PARALELO
