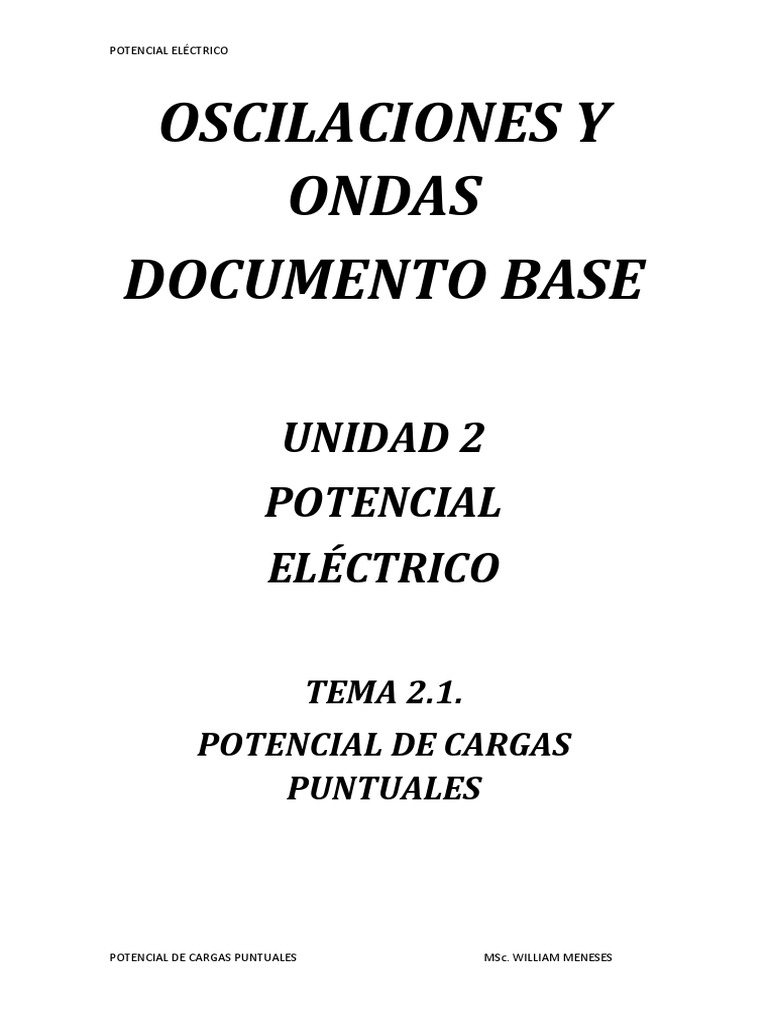

POTENCIAL ELÉCTRICO

OSCILACIONES Y
ONDAS
DOCUMENTO BASE

UNIDAD 2
POTENCIAL
ELÉCTRICO

TEMA 2.1.
POTENCIAL DE CARGAS
PUNTUALES

POTENCIAL DE CARGAS PUNTUALES MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

Introducción: Al igual que en el campo eléctrico en cualquier punto que esta

alrededor de la carga a más de tener una intensidad de campo eléctrico posee un
potencial eléctrico. Este potencial está relacionado con la energía ya que el trabajo
realizado al desplazar una partícula cargada en un campo eléctrico puede originar
ganancia o pérdida de energía.

Potencial Eléctrico: Es el trabajo que debe realizarse para llevar la carga de prueba
desde la región donde termina el campo hasta un punto cualquiera dentro del campo.
Matemáticamente el potencial eléctrico se obtiene dividiendo el trabajo para la carga
de prueba.

V: Potencial eléctrico
T: trabajo.
q’: Carga de prueba q Ep1F Ep2
+
r  región donde
termina el campo

V= V: Z
T /q’ J =v
C
F
q’
r F
q ++

V=Fr/q'
𝑞. 𝑞′
𝑘
𝑉= 𝑟2
𝑞′
𝑘𝑞𝑞′
𝑉=
𝑟 2 . 𝑞′

V= k q/r
El potencial eléctrico en un punto cualquiera de un campo eléctrico

POTENCIAL DE CARGAS PUNTUALES MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

Potencial y Campo eléctrico:

E= k q/r
q
E= k
r2
q 1
E= k .
r r
𝑉
𝐸=
𝒓
Relación entre el Potencial y el Campo Eléctrico
V= E.r

Potencial resultante: Es la suma algebraica de los potenciales correspondientes a

cada una de las cargas.
Cabe señalar que:
a) El potencial correspondiente a una carga positiva es positivo.
b) El potencial correspondiente a una carga negativa es negativo.

POTENCIAL DE CARGAS PUNTUALES MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

OSCILACIONES Y
ONDAS
DOCUMENTO BASE

UNIDAD 2
POTENCIAL
ELÉCTRICO

TEMA 2.2.
ENERGÍA POTENCIAL
ELÉCTROSTÁTICA

ENERGÍA POTENCIAL ELECTROSTÁTICA MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

ENERGÍA POTENCIAL ELECTROSTÁTICA

 Ec
T = E
 Ep
T =  Ep 0
T =  Ep1 -  Ep2
T = Ep

V= Ep/q’

𝐸𝑝 = 𝑉. 𝑞′
𝑘𝑞
𝐸𝑝 = . 𝑞′
𝑟

Ep= k qq’/r Energía potencial para un sistema de dos cargas.

Características electrostáticas de los conductores:

k
1. El campo eléctrico en el interior de un conductor en equilibrio es nulo.
2. El campo eléctrico en la superficie de un conductor es perpendicular a ella.
3. Todos los puntos de un conductor en equilibrio están al mismo potencial eléctrico.
4. La carga eléctrica reside solamente en su superficie externa.
5. Todo conductor cuyo potencial se mantenga constante aísla eléctricamente su
interior del exterior.

SUPERFICIES EQUIPOTENCIALES

El potencial en diferentes puntos se puede representar utilizando las superficies

equipotenciales. Las superficies equipotenciales son una representación gráfica con
respecto a los potenciales tan útil como las líneas eléctricas lo son para interpretar y
“visualizar” los campos eléctricos.

Las superficies equipotenciales son curvas de nivel similares a las que se utilizan para
armar mapas topográficos. Entonces, una superficie equipotencial, es una superficie
tridimensional en la que el potencial eléctrico no varía. Esto es, si se mueve una carga de
prueba muy lentamente de un punto a otro de una superficie equipotencial, la energía
potencial eléctrica no cambia, esto es, el campo eléctrico no realiza trabajo. El vector

ENERGÍA POTENCIAL ELECTROSTÁTICA MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

campo eléctrico es siempre perpendicular a la superficie equipotencial, de modo tal que

la fuerza eléctrica sea perpendicular al desplazamiento.

Por lo tanto:

UNA SUPERFICIE EQUIPOTENCIAL es el lugar geométrico de los puntos de un campo en

los cuales el "potencial de campo" es constante.

Como las superficies equipotenciales son aquellas en las que el potencial toma un valor
constante, las superficies equipotenciales creadas por cargas puntuales son esferas
concéntricas centradas en la carga.

(a) Superficies equipotenciales creadas por una carga puntual positiva

(b) Superficies equipotenciales por una carga puntual negativa

NOTA: Las superficies equipotenciales para una sola carga son superficies concéntricas
centradas en la carga. Cuando existen varias cargas, las superficies equipotenciales
dejan de ser esféricas y adoptan varias formas

Cuando el campo potencial se restringe a un plano, la intersección de las superficies

equipotenciales con dicho plano se llaman LÍNEAS EQUIPOTENCIALES.

Si recordamos la expresión para el trabajo, es evidente que cuando una carga se mueve
sobre una superficie equipotencial la fuerza electrostática no realiza trabajo, puesto que
la ΔV es nula.

Por otra parte, para que el trabajo realizado por una fuerza sea nulo, ésta debe ser
perpendicular al desplazamiento, por lo que el campo eléctrico (paralelo a la fuerza) es
siempre perpendicular a las superficies equipotenciales. En la figura anterior (a) se
observa que en el desplazamiento sobre la superficie equipotencial desde el punto A
hasta el B el campo eléctrico es perpendicular al desplazamiento.

ENERGÍA POTENCIAL ELECTROSTÁTICA MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

Las propiedades de las superficies equipotenciales se pueden resumir en:

1. Por un punto sólo pasa una superficie equipotencial.

2. El trabajo para transportar una carga de un punto a otro de la superficie
equipotencial es nulo.
3. Los vectores intensidad de campo son perpendiculares a las superficies
equipotenciales, por tanto, las
líneas de campo son normales a dichas superficies y se dirigen hacia donde el
potencial disminuye.
4. Dos superficies equipotenciales no se pueden cortar.

Ejemplos:

➢ Las líneas de puntos son líneas equipotenciales, mientras que las continuas son líneas
eléctricas.

➢ En las placas conductoras como las de los condensadores, las líneas del campo
eléctrico son perpendiculares a las placas y las líneas equipotenciales son paralelas a
las placas.

➢ En una carga puntual las líneas equipotenciales son círculos y la superficie de una
esfera centrada sobre la carga es una superficie equipotencial. Las líneas
discontinuas ilustran la escala del voltaje a iguales incrementos.

➢ El potencial eléctrico de un dipolo muestra una simetría especular sobre el punto

central del dipolo. En todos los lugares siempre son perpendiculares a las líneas de
campo eléctrico.

ENERGÍA POTENCIAL ELECTROSTÁTICA MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

EJEMPLOS:
1. Una carga positiva de 6  C está a 3mm de otra de 16  C. Calcular: a) La energía
potencial del sistema.

Datos e incógnitas: Solución:

q1.q 2
q1= 6  C Ep= k
r

6.10 −6.16.10 −6
q2= 16  C Ep= 9 10 9
3.10 −2

d= 30mm= 3.10 −2 m Ep= 28,8 J

Ep=??
2. A qué distancia de una carga de -7nC debe colocarse una carga de -12 nC si la
energía potencial debe ser de 9 10 −5 J.

Datos e incógnitas: Solución:

q1.q 2
q1=- 7 x10 −9 C Ep= k
r
q1.q 2
q2= -12x10 −9 C r= k
Ep

Ep= 9x10 −5 J r= 9 10 9 (- 7 x10 −9 )( -12x10 −9 )/ 9x10 −5

−3
r= 8,4 x10 m

ENERGÍA POTENCIAL ELECTROSTÁTICA MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

OSCILACIONES Y
ONDAS
DOCUMENTO BASE

UNIDAD 2
POTENCIAL
ELÉCTRICO

TEMA 2.3.
DIFERENCIA DE POTENCIAL

DIFERENCIA DE POTENCIAL MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

DIFERENCIA DE POTENCIAL (VOLTAJE)

Es el trabajo que debe realizarse para llevar la carga de prueba de un punto a otro
dentro del campo.

A B

+ 

VAB= VA - VB

VAB= k q/ rA - k q/ rB VAB= k q(1/rA - 1/rB )

TRABAJO Y DIFERENCIA DE POTENCIAL:

Ƭ
𝑉𝐴𝐵 =
𝑞′
Ƭ = 𝑞′. 𝑉𝐴𝐵

DIFERENCIA DE POTENCIAL MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

OSCILACIONES Y
ONDAS
DOCUMENTO BASE

UNIDAD 2
POTENCIAL
ELÉCTRICO

TEMA 2.4.
VOLTAJE EN CAMPOS UNIFORMES

VOLTAJE EN CAMPOS UNIFORMES MSc. WILLIAM MENESES

POTENCIAL ELÉCTRICO

DIFERENCIA DE POTENCIAL EN UN CAMPO UNIFORME

d: Distancia entre
+ -
placas.
+ -
V= E.d V: voltaje
+ -

+ -

Reglas para un campo eléctrico uniforme:

1. Si una carga positiva se mueve en contra del campo eléctrico la energía potencial
se incrementa.
2. Si una carga positiva se mueve a favor del campo la energía potencial disminuye.
3. Si una carga negativa se mueve en contra del campo la energía potencial
disminuye.
4. Si una carga negativa se mueve a favor del campo la energía potencial se
incrementa.
T=V.q’
T= E d q’ Ec= E d q’
Ep= E d q’
Nota: La carga del electrón llamada también carga elemental.

Es en magnitud igual a la carga del electrón tiene un valor de 1.6 10 −19 C

Carga del electrón: -1,6 10 −19 C q’=e

Carga del protón: +1,6 10 −19 C

Electronvoltio: Es una unidad de energía equivalente a la energía adquirida por un

electrón que se acelera atreves de una diferencia de potencial de un voltio.
T=V.q’
Ec= q’ V V: Diferencia de potencial.
J  = e.v
1ev= 1.6 10 −19 C . 1v
J
1ev= 1.6 10 −19 C
C
−19
VOLTAJE EN 10
1ev= 1,6 J UNIFORMES
CAMPOS MSc. WILLIAM MENESES
POTENCIAL ELÉCTRICO

EJEMPLOS:
1. Dos placas metálicas están separadas 30mm con cargas de signo contrario de tal
N
modo que un campo eléctrico de 6 10 −4 existe entre ellas. Cuanto trabajo debe
C
realizarse en contra del campo eléctrico a fin de mover una carga positiva de 4nC.

Datos e incógnitas: Solución:

d= 30mm = 3 10 −2 m V= E d
N N
E= 6 10 −4 V= 6 10 −4 . 3 10 −2 m
C C

q’= 4nC= 4 10 −9 C V= 1,8 10 −3 v

T= ¿? V= T/q’

T= q’ v

−9 J
T= 4 10 C.1,8. 10 3
C
−6
T = 7,2.10 J

2. La diferencia de potencial entre 2 placas paralelas es de 600N. Una carga de 6 

C es acelerada a través de la diferencia de potencial completa. Cuál es la energía
cinética que se da a la carga.

Datos e incógnitas: Solución:

V= 600v V= T/q’

q=6x10 −6 C T= q` V

Ec= T=Ep=¿? T=6x10 −6 C. 600J/C

−3
T =3,6.10 J

3. Un acelerador lineal acelera un electrón a través de una diferencia de potencial

de 4 mega voltios. Cuál es la energía de la partícula en electronvoltios.

Datos e incógnitas: Solución:

V= 4 mv = 4x10 6 v T= q’ V

q’= -1.6 x10 −19 C Ec= -1.6 x10 −19 C 4x10 6 J/C
6
Ec= T=Ep=¿? Ec= -6.4x10 −3 J Ec= -4 x10 ev

Ec= -6.4x10 −13 J . 1 ev /1,6 .10 −19 C

VOLTAJE EN CAMPOS UNIFORMES MSc. WILLIAM MENESES
