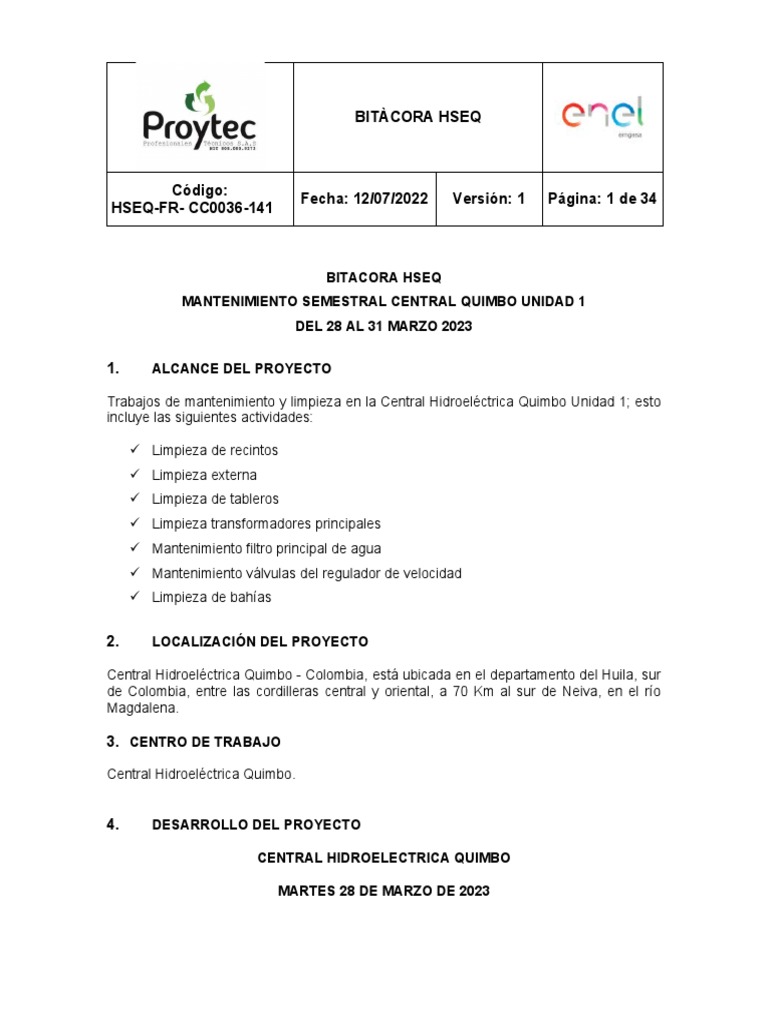

BITÀCORA HSEQ
Código:
Fecha: 12/07/2022 Versión: 1 Página: 1 de 34
HSEQ-FR- CC0036-141
BITACORA HSEQ
MANTENIMIENTO SEMESTRAL CENTRAL QUIMBO UNIDAD 1
DEL 28 AL 31 MARZO 2023
1. ALCANCE DEL PROYECTO
Trabajos de mantenimiento y limpieza en la Central Hidroeléctrica Quimbo Unidad 1; esto

incluye las siguientes actividades:
 Limpieza de recintos
 Limpieza externa
 Limpieza de tableros
 Limpieza transformadores principales
 Mantenimiento filtro principal de agua
 Mantenimiento válvulas del regulador de velocidad
 Limpieza de bahías
2. LOCALIZACIÓN DEL PROYECTO
Central Hidroeléctrica Quimbo - Colombia, está ubicada en el departamento del Huila, sur
de Colombia, entre las cordilleras central y oriental, a 70 Km al sur de Neiva, en el río
Magdalena.
3. CENTRO DE TRABAJO
Central Hidroeléctrica Quimbo.
4. DESARROLLO DEL PROYECTO
CENTRAL HIDROELECTRICA QUIMBO
MARTES 28 DE MARZO DE 2023

BITÀCORA HSEQ
Código:
HSEQ-FR- CC0036-141
 Horario de trabajo: 7:00 a 17:30

CONTROL DEL PERSONAL TURNO DIURNO
Nº HORAS HOMBRE NOMBRE CARGO
1 9,5 JHONATAN FELIPE CABRERA Ing. Mecánico
2 9,5 EDWIN MANRIQUE CHACON Coordinador HSE
3 9,5 JESSICA LORENA CABRERA Supervisor HSE
4 9,5 DAIRO MONCAYO RIOS Tec. Mecánico
5 9,5 HERNANDO ROMERO RIVERA Tec. Mecánico
6 9,5 OMAR CORTES LEGUIZAMO Tec. Mecánico
7 9,5 CARLOS ALBERTO TAFUR NIETO Tec. Mecánico
8 9,5 ROBINSON JOVEL CUELLAR Tec. Mecánico
9 9,5 JAVIER ORLANDO POLANCO Tec. Mecánico
10 9,5 JOHAN EDUARDO CASTRO CUENCA Tec. Instrumentista
11 9,5 JUAN ARTURO ZEA FANDIÑO Tec. Mecánico
12 9,5 BERMAN ARIAS BAHAMON Aux. Mecánico
13 9,5 JUAN MIGUEL MONJE BRAN Aux. Mecánico
14 9,5 ELIO EDINSSON BECERRA TORRES Tec. Mecánico
15 9,5 LUIS EDUARDO TOVAR YARURO Aux. Mecánico
16 9,5 JUAN FELIPE CUEVAS TRUJILLO Aux. Mecánico
17 9,5 BERCELIO AMAYA GOMEZ Almacenista
18 9,5 RONALD PANCHO Tec. Electricista
TH 171
Charla de Seguridad: Políticas de seguridad – Obligaciones del empleador y colaborador
Coordinador HSE: Edwin Manrique Chacón.
Trabajos Realizados:
 Se realiza la charla preoperacional sobre las políticas de seguridad ya que para
nosotros PROYTEC S.A.S como empresa es muy indispensable que todos
estemos enterados de lo importante que es fomentar unas buenas condiciones de
seguridad, garantizando salud e integridad física mental y social, como también; se
divulgaron las obligaciones tanto del empleador como del colaborador.
 Se ejecutan bloqueos mecánicos y eléctricos por parte de Enel y PROYTEC SAS
para verificar y asegurar las condiciones de seguridad y dar apertura a las
actividades programadas.
 Se realiza apertura de los permisos de trabajo con los respectivos ARO´S por
parte del área de operación y de seguridad de Enel, verificando las condiciones de
seguridad y dando aprobación para la ejecución de las actividades programada.
 Se completa documentación como inspecciones preoperacionales de equipos,
herramientas, permisos de trabajo (internos de Proytec) y demás documentación
BITÀCORA HSEQ
Código:
HSEQ-FR- CC0036-141
HSE para así dar inicio a las actividades.

 Para finalizar cada actividad se realiza orden y aseo en las áreas de trabajo.
 A continuación, se procede al inicio de las siguientes actividades:
 Mantenimiento del filtro principal del agua de enfriamiento:

- Se consignan los filtros y se realiza drenado de los 4, se retiran tapas
principales, pistones, barredores, motores hidráulicos, mallas gruesas y finas,
de los 4 filtros auto limpiantes.
- Se observa que la punta de sacrificio del pistón del filtro número 1 se encuentra
averiada y requiere de cambio, se deja en el taller mecánico para su
intervención, así mismo; se observa que el barredor del filtro número 2 presenta
dos puntas partidas y el filtro número 4 tiene el vástago partido, este se deja en
el taller mecánico para su intervención, se inicia con la limpieza de las mallas de
los 4 filtros.
 Desmontaje e instalación gatos de frenado:

- Se realiza instalación de escaleras, iluminación y ventilación.
- Se recibe la directriz de retirar los gatos número 6 y 7, por ende; se procede a la
instalación de accesorios (platinas y tablones) para desmontaje de gato número
6 y se inicia el desacople.
 Ajuste de borneras de tableros e inspección de cableado:

- Se realiza la limpieza externa e interna de los tableros TCCS y TCF, haciendo
uso de aspiradora y trapos.
- Se inspecciona y se ajusta borneras de los tableros TCCS y TCF.
 Limpieza recinto de escobillas:

- Se realiza el retiro de escobillas las cuales son entregadas al personal del área
mantenimiento eléctrico de Enel para sus respectivas mediciones.
- Se hace limpieza del piso, retirando la mayoría de polvo con aspiradora y con el
uso del desengrasante Chesterton 273 y se inicia la limpieza de anillos, porta
escobillas y aisladores.
Observaciones: Se retira el personal de la central a las 17:30 horas, culminando
labores sin novedades de accidentes, incidentes o llamados de atención.
REGISTROS FOTOGRÁFICOS
BITÀCORA HSEQ
Código:
HSEQ-FR- CC0036-141
Fecha: 28 de marzo 2023. Fecha: 28 de marzo 2023.

Lugar: Central Quimbo Lugar: Central Quimbo
Descripción: Validación de las consignaciones. Descripción: Retiro de tapa de la carcasa de los filtros.

CONTROL DEL PERSONAL TURNO NOCTURNO
1 10 HENRY ALBERTO QUEVEDO Gerente
2 10 JOSE LUIS VENEGAS DAZA Ing. residente
3 10 MIGUEL FERNANDO SALAZAR QUINTERO Tec Mecanico
4 10 DIEGO ARMANDO RIVERA OCAMPO Tec Mecanico
5 10 JHON JAIRO VARGAS CORDOBA Tec Mecanico
6 10 JOHAN SEBASTIAN ANDRADE VALDES Tec Mecanico
7 10 VICTOR MANUEL YARURO VARGAS Tec Mecanico
8 10 CRISTIAN ANDRES FIERRO MONROY Tec Mecanico
9 10 YESSICA MAYERLY VERA OSPINA Tec Mecanico
10 10 JUAN DAVID GOMEZ ORTIZ Tec Instrumentista
11 10 ALEJO TOVAR SONS Tec Mecanico
12 10 DANIEL EDUARDO FIERRO CABANZO Aux Mecanico
13 10 BENJAMIN TORRES BOCANEGRA Aux Mecanico
14 10 CARLOS ENRIQUE QUINTERO POLANCO Tec Mecanico
15 10 CIRO ALBERTO AGUDELO Prof HSEQ
TH 150
Charla de Seguridad: Políticas de seguridad – Obligaciones del empleador y colaborador
Coordinador HSE: Ciro Alberto Agudelo
 Se realiza charla preoperacional sobre políticas de seguridad – Obligaciones del
BITÀCORA HSEQ
Código:
HSEQ-FR- CC0036-141
empleador y colaborador.
 Se inicia la jornada laboral con la divulgación, validación y socialización del
análisis de riesgo por oficio (ARO´S) con las actividades a desarrollar en la noche.
 Se realiza la distribución del personal para la ejecución de las actividades
pertinentes en el turno noche.
 Se realiza diligenciamiento de documentación como inspecciones pre
operacionales de equipos, herramientas, permisos de trabajo (internos de Proytec)
y demás documentación HSE para así dar inicio a las actividades dando un
aseguramiento HSE.
 A continuación, se procede al inicio de actividades que se describen a
continuación:

- Se procede a terminar la limpieza de los cartuchos de los 4 filtros.
- Se cambia el cojinete del vástago del barredor de los filtros número 1 y 2, junto
a 2 boquillas del barredor del filtro número 3.
- Se cambia vástago de pistón con las puntas del filtro, el cual se encontraba
averiado, de igual manera se realiza cambio de cojinete del pistón.
- Se realiza el montaje de los 4 filtros, con su respectivo barredor y motor
hidráulico.
Pendiente: la instalación de los 4 pistones.

- Se extrae el gato número 6, el cual es posicionado al exterior del recinto.
- Se procede a la instalación de accesorios (platinas y tablones) para desmontaje
de gato número 7.
- Se realiza el desacople del gato número 7 y la extracción del mismo, el cual es
posicionado al exterior del recinto.
Pendiente: El traslado de los mismos al área de montaje.

- Continúan con ayuda del desengrasante Chesterton 273, en la limpieza de
anillos, porta escobillas y aisladores.
- Personal del área de mantenimiento eléctrico realiza prueba de aislamiento
dando como resultado 234 Mega ohmios, por lo ende, se da la directriz de
BITÀCORA HSEQ
Código:
HSEQ-FR- CC0036-141
continuar la limpieza para posteriormente realizar nuevamente prueba.

- Se continua con el uso de aspiradoras y trapos en la limpieza externa e interna
de los tableros, al igual que se realiza ajuste de borneras.
- Tableros intervenidos: Tablero TRE U1 Control de tensión, TEX U1 puente de
tiristores 1, desconectador, puente tiristores 2, disyuntor del campo,
preexcitación.
 Limpieza recinto del combinado:

- Haciendo uso de desengrasante Green Power, trapos limpios y aspiradora se
inicia la limpieza del recinto para lo cual se limpian las paredes, techo, cuba y
gatos.
 Mantenimiento de válvulas de unidad hidráulica del regulador de

velocidad:
- Se hace limpieza del tanque de almacenamiento de aceite ya que se
encontraban sedimentos de aceite contaminado, para lo cual se trasladan en 6
canecas las cuales son debidamente rotuladas.
- Se empieza limpieza del tanque de almacenamiento temporal retirando
cualquier residuo de aceite presente.
- Se conecta la unidad de filtrado y es trasegado el aceite de la unidad hidráulica
al tanque de almacenamiento temporal, posteriormente son retiradas 2 tapas
del manhol, con el fin de extraer el residuo de aceite presente, se realiza
limpieza en el sitio donde se van a intervenir los bloques hidráulicos indicados
por el personal de mantenimiento mecánico de Enel.
- Se lleva acabo el desacople de las tuberías y bridas de los bloques hidráulicos
FO382 y FO582, los cuales fueron indicados por el personal de mantenimiento
mecánico de Enel, para cambio de empaquetadura.
Pendiente: desmontaje de los bloques hidráulicos para su respectiva verificación y
cambio de empaque.
Observaciones: Se retira el personal de la central Quimbo a las 06:00 horas,
culminando labores sin novedades de accidentes, incidentes o llamados de
atención.
BITÀCORA HSEQ
Código:
HSEQ-FR- CC0036-141
Fecha: 28 de marzo 2023. Fecha: 28 de marzo 2023.

Descripción: Extracción de Gatos. Descripción: Ajuste de borneras de tableros
MIERCOLES 29 DE MARZO DE 2023.

TH 171
Charla de Seguridad: Eficiencia, eficacia y efectividad.
BITÀCORA HSEQ
Código:
HSEQ-FR- CC0036-141
 Se realiza charla preoperacional, sobre eficiencia, eficacia y efectividad; con el

propósito de dar a conocer que son tres palabras muy parecidas, pero no son lo
mismo, aunque sus significados son un tanto diferentes, estos se complementan y
ayudan a garantizar una gestión adecuada en la empresa.
 Se inicia jornada laboral con la validación de documentos en la central Quimbo, se
hace el respectivo diligenciamiento de documentación como inspecciones
preoperacionales de equipos, herramientas y permisos de trabajo.
 Se realiza la distribución del personal para la ejecución de las actividades a
realizar en el día.
 Se continúan e inician actividades que se describen a continuación:

- Se traslada los gatos retirados, desde el piso turbina hacia el área de montaje,
donde se posicionan sobre polines.

- Se retiran las válvulas de drenaje de los filtros número 1 y 2, posteriormente se
procede a realizar mantenimiento de las mismas y cambio de los sellos.
- Se instalan y ajustan válvulas retiradas.
- Se realiza el retiro de las válvulas de drenaje de los filtros 3 y 4.
Pendiente: Mantenimiento válvulas de drenaje retiradas de los filtros 3 y 4.

velocidad:
- Se retiran los bloques de la unidad hidráulica.
- Se fabrican e instalan empaquetadura en lamina comprimida.
- Se hace limpieza, instalación y ajuste de los bloques.
- Se realiza acople y ajuste de tuberías del bloque marcado como número 1.
- Se inicia con el acople y ajuste de tuberías del bloque marcado como número 2.
Pendiente: Continuar con el acople de tuberías del bloque número 2, instalar tapa
de inspección y trasegar aceite.

- Haciendo uso de desengrasante Chesterton 273, se repasa con la limpieza
de anillos, porta escobillas y aisladores.
- Se realiza limpieza de las escobillas, haciendo uso de trapo seco.
- Personal del área de mantenimiento eléctrico de Enel, realiza inspección y
BITÀCORA HSEQ
Código:
HSEQ-FR- CC0036-141
pruebas de aislamiento del recinto, recibiendo a satisfacción y dando el visto

bueno para instalar las escobillas.
- Se instalan las escobillas y se realiza orden y aseo en las áreas de trabajo.

- Haciendo uso de aspiradoras y trapos se realiza la limpieza externa e interna de
los tableros TCIG, TCST, TUH, TRV, TCV.
- Se realiza inspección y ajuste de borneras de los tableros TCIG, TCST, TUH,
TRV, TCV.
 Limpieza de transformadores principales:

- Haciendo uso de desengrasante Chesterton 273 y trapos, se realiza limpieza
externa de los transformadores principales fase A, B y C, contemplando
aisladores, instrumentación, tuberías, válvulas y demás componentes externos
del equipo.
Pendiente: Inspección y aprobación de la actividad ejecutada, por parte del
personal del área de mantenimiento eléctrico de Enel.
 Limpieza externa:
- Haciendo uso de aspiradora, desengrasante Green Power y trapos, se realiza
limpieza de los equipos externos de la unidad tales como, extractores de polvo,
acumuladores del sistema de CO2, skid del generador, skid del regulador de
velocidad.
 Servicio tipo ‘A’ Drenado tanques acumuladores RV:

- Se inicia con el drenado de los tanques del acumulador, haciendo uso de
mangueras, teniendo dificultad en la extracción del aceite debido a la dimensión
del orificio.
- El aceite extraído, es depositado en el tanque de almacenamiento.
Pendiente: Continuar con la extracción del aceite.
atención.
BITÀCORA HSEQ
Código: Página: 10 de
Fecha: 12/07/2022 Versión: 1
HSEQ-FR- CC0036-141 34
Fecha: 29 de marzo 2023 Fecha: 29 de marzo 2023

Descripción: Limpieza de Transformadores Descripción: Mantenimiento de válvulas de
unidad hidráulica

TH 150
Charla de Seguridad: Eficiencia, eficacia y efectividad.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
 Se realiza charla preoperacional, sobre eficiencia, eficacia y efectividad; aunque

sus significados son un tanto diferentes, estos se complementan y ayudan a
garantizar una gestión adecuada en la empresa.

- Se realiza mantenimiento y cambio de los sellos de las válvulas de drenaje de
los filtros 3 y 4.
- Se instala y ajusta las válvulas de drenaje de los filtros 3 y 4.
- Se realiza verificación de ausencia de fugas en los filtros de agua, en compañía
del personal de operación y mantenimiento mecánico de Enel, se realiza
apertura de válvulas, sin que se evidencien fugas.
Pendiente: Verificación de la operación de las electroválvulas por parte del
personal de control de Enel.

velocidad:
- Se finaliza con el acople y ajuste de tuberías del bloque marcado como número
2.
- Se realiza limpieza dentro de la unidad hidráulica donde se realizó intervención.
- Personal de mantenimiento mecánico de Enel, realiza verificación y da la
directriz de instalar tapas.
- Se instalan las tapas de inspección, sin embargo; en una de las tapas se rompe
uno de los espárragos, por lo cual se da la respectiva reparación y
posteriormente es instalada y ajustada la tapa.
- Se realiza el trasegado de aceite desde el tanque de almacenamiento temporal
al tanque de la unidad hidráulica y se inicia limpieza externa.

los tableros de los transformadores principales A, B.
- Se inspecciona y ajusta borneras de los tableros de los transformadores
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
principales A, B.
los tableros, se realiza inspección y ajuste de borneras:
 TAST U1 tablero de guía de turbina
 TCCC U1 tablero de control cojinete combinado
 TUH-U1control de unidad hidráulica
 TRV-U1 tablero de regulador de velocidad
 TCST-U1tablero de control de instrumentos de la turbina
- Haciendo uso de aspiradora, desengrasante Green Power y trapos, se realiza
limpieza de los equipos externos de la unidad tales como, skid del combinado,
skid de filtros del sello, paredes y tubería de recinto turbina, Skid acumuladores
del regulador de velocidad.
 Limpieza recinto del combinado:

- Haciendo uso de desengrasante Green Power, trapos limpios y aspiradora se
realiza la limpieza del recinto para lo cual se limpian las paredes, techo, cuba,
instrumentación, tuberías y gatos de frenado.
Pendiente: verificación de la limpieza por parte del personal de mantenimiento
mecánico de Enel.
 Limpieza recinto generador:

- Se inicia limpieza del recinto, por ende; inicia limpieza a la ménsula y limpieza
de contorno del recinto, con la ayuda del desengrasante Green Power, trapos
limpios y aspiradora.

- Se continúa con el drenado de los tanques del acumulador, haciendo uso de
mangueras, teniendo dificultad en la extracción del aceite debido a la dimensión
del orificio.
- El aceite extraído, es depositado en el tanque de almacenamiento.
atención.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34

Descripción: Limpieza Recinto Generador Descripción: Mantenimiento de válvula de bola.
JUEVES 30 DE MARZO DE 2023.

TH 171
Charla de Seguridad: Gestión de residuos sólidos.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
 Se realiza charla preoperacional, sobre Gestión de residuos sólidos; esto con el fin
de dar a entender a nuestros colaboradores lo indispensable que es reciclar,
mejorando nuestros hábitos, reduciendo y rehusando lo que consumimos.
- Se termina con la limpieza del recinto turbina, completando pinner linner y
recinto del eje.
- Haciendo uso de baldes, escobas y trapero, se realiza la limpieza de los
cárcamos de los compresores del piso mecánico.
 Limpieza recinto generador:

- Haciendo uso de aspiradora, desengrasante Green Power y trapos, se termina
con la limpieza de los cárcamos del recinto generador, contemplando pisos,
tuberías, válvulas e instrumentación, paredes, rotor, araña y demás
componentes del recinto.

los tableros del área de montaje.
- Se realiza inspección y ajuste de borneras de los tableros del área de montaje.
- Se despresurizan los servomotores de la válvula cilíndrica, en la parte superior
e inferior, posteriormente se procede a retirar y probar instrumentación.
- Se realiza instalación y purga de servomotores.

- Se continúa con el drenado de los tanques del acumulador, haciendo uso de
mangueras hasta notar que no saliera más aceite, por lo que se recibe la
directriz de inclinar las bombonas hasta drenar por completo.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
- Haciendo uso de garruchas y eslingas, se inclina una bombona poco a poco,

hasta que este quede totalmente acostado, luego con ayuda de pórtico, se
coloca la bombona boca abajo dejándola drenando.
- El aceite extraído, es depositado en la unidad hidráulica haciendo uso de
unidad de filtrado.
 Servicio tipo ‘B’ Soldadura de topes pasadores servomotores:

- Se instalan topes, en la parte posterior de las platinas de aseguramiento de los
pasadores de las bielas de acople entre servomotores y anillo de distribución.
- Se realiza aplicación de pintura color naranja en los topes instalados.
- Se retira y traslada al área de montaje, herramientas y equipos utilizados.
culminando labores con novedad y el reporte adecuado de 1 accidente de trabajo.

BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
Descripción: Soldadura de topes. Descripción: Limpieza interna en tableros.

TH 150
Charla de Seguridad: Gestión de residuos sólidos.
 Se realiza charla preoperacional, sobre Gestión de residuos sólidos; su buen
manejo y la importancia del habito en el reciclaje.

- Se continúa con el drenado de los tanques del acumulador inclinando las
bombonas hasta drenar por completo.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
- Haciendo uso de garruchas y eslingas, se inclinan las 4 bombonas restantes poco

a poco, hasta que este quede totalmente acostado, luego con ayuda de pórtico, se
coloca la bombona boca abajo dejándola drenando.
- Cuando queden completamente drenadas las bombonas, son instaladas y
ajustadas en su posición.
- Se presta apoyo al personal de mantenimiento mecánico de Enel en la limpieza de
los filtros del sello central.
 Servicio tipo ‘A’ Apoyo electrónico:

- Se presta apoyo al personal del área de mantenimiento eléctrico y de control de
Enel en instalación de acrílicos a transformador del tablero de mando de las
electroválvulas de los filtros de agua, adicionalmente se presta apoyo en la
verificación de señales de los sensores de los frenos del generador.
atención.

Descripción: Apoyo Electrónico. Descripción: Drenaje de bombonas de nitrógeno.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
VIERNES 31 DE MARZO DE 2023.

 Horario de trabajo: 7:00 a 17:30 – 19:00
1 11 JHONATAN FELIPE CABRERA Ing. Mecánico
2 11 EDWIN MANRIQUE CHACON Coordinador HSE
3 11 JESSICA LORENA CABRERA Supervisor HSE
4 11 DAIRO MONCAYO RIOS Tec. Mecánico
5 11 HERNANDO ROMERO RIVERA Tec. Mecánico
6 11 OMAR CORTES LEGUIZAMO Tec. Mecánico
7 11 CARLOS ALBERTO TAFUR NIETO Tec. Mecánico
8 11 JUAN ARTURO ZEA FANDIÑO Tec. Mecánico
9 11 ELIO EDINSSON BECERRA TORRES Tec. Mecánico
10 11 RONALD PANCHO Tec. Electricista
TH 110
Charla de Seguridad: Covid 19 en Colombia.
 Se realiza charla preoperacional, sobre el Covid 19 en Colombia; con el propósito
de crear conciencia, sobre este virus que aun tres años después de pandemia
sigue mitigando posibles consecuencias negativas en la población.
 Cierre de permisos.
- Se realiza nuevamente limpieza del pinner linner, debido al derrame de aceite que
generaron las pruebas de unidad hidráulica, haciendo uso de desengrasante
Green Power y trapos.
- El aceite retirado es depositado en 2 canecas rotuladas como contaminado.

BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
- Se realiza el drenado del filtro autolimpiante número 2, el cual presentaba fuga por
el pistón.
- Se hace el desmontaje del pistón, el cual es trasladado al taller, donde se procede
a realizar el desarme del mismo.
- Se realiza limpieza de todas las piezas y componentes del filtro.
- Se cambia el retenedor del pistón, posteriormente se procede a armar y ajustar
nuevamente.
- Se realiza el montaje y ajuste del pistón, realizando el cambio de O´ring ref USA
037.
- En compañía del personal del área de mantenimiento mecánico y operación de
Enel, se realiza apertura de válvulas, llenado de los 4 filtros y posteriores pruebas
de funcionamiento, verificando la ausencia de fugas y entregando a satisfacción al
personal del área de mantenimiento mecánico y operación de Enel.
 Inspección de gatos:
- En compañía del personal del área de mantenimiento mecánico de Enel, se
desconectan las entradas de aire en los 5 gatos del sistema de frenado,
posteriormente haciendo uso de bimba hidráulica, se procede a verificar el
correcto funcionamiento de los mismos, observando que todos 5 actúan
correctamente de forma manual.
- Se realiza la conexión de los 5 gatos a las líneas de aire, posteriormente se
procede a realizar pruebas de accionamiento, observando que el gato numero 5
no actúa, por lo que se procede a desmontar la tubería, encontrando un tapón en
lamina comprimida, posiblemente instalado en ocasión anterior, el cual es retirado.
- Se instala nuevamente la tubería, se realizan pruebas nuevamente verificando que
todos los gatos actúan de forma correcta.
- Se realiza retiro de herramientas y equipos del área de trabajo, entregando a
satisfacción al personal de Enel.
 Servicio tipo ‘B’ Instalación platina instrumentación sobre velocidad:

- Se realiza medición y perforación de orificios en la platina y soporte del dispositivo
de sobre velocidad.
- Se sueldan los suplementos y pie de amigo en las platinas.
- Se realiza instalación y ajuste de las platinas en el soporte del dispositivo de sobre
velocidad, verificando que estas no interfieran los cables de los sensores.
- Se aplica pintura naranja en las platinas instaladas.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
- Se realiza limpieza en las áreas de trabajo, posterior retiro de herramientas y

equipos.
 Servicio tipo ‘A’ Traslado de canecas:

- Se realiza traslado de 8 canecas de aceite contaminado desde el piso turbina
hacia la bodega de residuos.
 Servicio tipo ‘C’ Disponibilidad personal:

- Personal disponible durante el arranque de la unidad, para atender cualquier
eventualidad que se presente.
atención.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34

Descripción: brigada de aseo en piso turbina Descripción: retiro de canecas con aceite


TH 60
Charla de Seguridad: Covid 19 en Colombia.
 Se realiza charla preoperacional, sobre el Covid 19 en Colombia.
 Cierre de permisos.
 Se continúan actividades que se describen a continuación:
 Servicio tipo ‘C’ Disponibilidad personal:

- Personal disponible durante el arranque de la unidad, para atender cualquier
eventualidad que se presente.
atención.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
5. INDICADORES SST
En este cuadro se ve reflejado los diferentes indicadores en seguridad y salud laboral
durante la semana 5 del mes de marzo, contemplando específicamente los días del 28 al
31 de marzo del año 2023 en la Central Quimbo.
TOTAL, DIAS DE DESCRIPCION

DEL 28 AL 31 DE
DATOS EJECUCION DEL ACCIDENTES/
MARZO 2023
PROYECTO INCIDENTES
Luis Eduardo Yaruro (auxiliar
Mecánico) el día 31 de marzo
2023, mientras se dirigía a su
Días acumulados
puesto de trabajo, dobla su pie
sin accidentes. 3 4
involuntariamente provocando
contusión de tobillo en pie
izquierdo.
Días acumulados Tenemos a la fecha 4 días sin
sin incidentes 4 4 accidentes
Número de
trabajadores Total, de operadores operativos
27 4
operativos
Número de
Se tiene en cuenta ingenieros y
trabajadores 6 4
personal HSE.
administrativos
Número de Todo el personal incluyendo,
trabajadores en 33 4 personal Hse, Ing. Mecánicos y
total auxiliares.
Horas Hombre total trabajadas

HHT en Total del
del proyecto (Personal operativo
personal del 1.133 4
- Administrativo
proyecto
Total, de HTT 1.133 horas hombre trabajadas, 1 accidente 0 incidentes de trabajo.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
Tabla 1 Consolidado de incidentes y accidentes.
En las siguientes graficas se observan los reportes de los cuatro días donde se reportó 1
accidente de trabajo y 0 incidentes de trabajo, sobre la ejecución de las actividades del
mantenimiento Quimbo unidad 1.
Grafica 1 accidentes de trabajo MTTO Central Quimbo Unidad 1

BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
Grafica 2 incidentes de trabajo MTTO Central Quimbo Unidad 1
Grafica 3 horas hombre trabajadas por días en el MTTO Central Quimbo Unidad 1
TOTAL, HORAS HOMBRE TRABAJADAS 1.133

DEL PERSONAL DEL PROYECTO
6. ACTIVIDADES AMBIENTALES
GESTION AMBIENTAL
Para el desarrollo de la gestión ambiental durante el proyecto se ejecutan todas las

actividades cumpliendo con el Sistema de gestión ambiental (SGA) y la normatividad legal
vigente dando validez y cumpliendo con los requisitos establecidos.
Teniendo en cuenta cada una de las actividades que se efectuaron y el plan de desarrollo
durante el proyecto y contemplando su incidencia ambiental dentro del proceso se tuvo en
cuenta el manejo de las sustancias y productos a emplear como de los elementos
generadores de residuos, por lo tanto; se lleva un control que permite demostrar el
cumplimiento de los indicadores ambientales.
Por lo anterior, se presentan las actividades pertinentes durante el periodo comprendido
del 15 al 16 de febrero de 2023, donde las actividades deben estar enfocadas en llevar a
cabo un registro, control y hacer seguimiento preventivo y correctivo, como garantía de las
actividades desarrolladas, dando cumplimiento a lo establecido en el Sistema de Gestión
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
Ambiental.
ACTIVIDADES REALIZADAS
Durante los dos días del mantenimiento trimestral de la Unidad 2, que comprende desde
el 15 al 16 de febrero del presente año se realiza el siguiente reporte de actividades:
 Seguimiento y control al manejo en cuanto a la disposición de residuos sólidos en
el punto ecológico dispuesto en el área de trabajo.
 Manejo de residuos sólidos peligrosos.
 Manejo de residuos aprovechables y ordinarios.
 Hidratación del personal.
 Inspección y verificación del uso pertinente respecto al embalaje, rotulación,
almacenamiento y clasificación de las sustancias o productos químicos empleados
para el mantenimiento de la unidad 2.
 Garantizar la optimización de recursos dispuestos para el desarrollo de las
actividades.
7. MANEJO DEL RECURSO HIDRICO (USOS DEL AGUA)

El recurso hídrico para el desarrollo semanal del proyecto está representado por el agua
de uso industrial y por el agua potable apta para consumo humano principalmente usada
en la hidratación del personal.
AGUA POTABLE APTA PARA CONSUMO HUMANO

El agua potable es necesaria para garantizar la salud de los trabajadores y todas las
personas involucradas en el proyecto, se garantiza el uso con el distribuidor Postobón
S.A, agua ‘’CRISTAL’’ el cual suministra el agua potable en un botellón de 20 litros
aproximadamente este producto cuenta con Registro Sanitario.
En la siguiente tabla se muestra el consumo de agua potable durante el periodo que
comprende este informe semanal.
Periodo Consumo en Litros Acumulado (Litros)

Semana 3 (consumo de los dos
20 20
días del mtto)
Tabla 2 Consolidado consumo agua potable.
8. MANEJO DE AGUAS RESIDUALES DOMESTICAS

BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
El servicio de alquiler y mantenimiento de unidades sanitarias portátiles está a cargo

completamente de la empresa SAP DRILLING COLOMBIA.
De igual manera se debe garantizar la higiene y salubridad dentro de la obra, se tienen en

total tres (3) unidades sanitarias portátiles, soportando un balance de 28 trabajadores en
total incluyendo (1) mujer en el turno nocturno, SAP DRILLING COLOMBIA se encarga
del mantenimiento completo de estos baños.
Durante la semana se registra limpieza de las tres baterías sanitarias, el proveedor realizó
el debido mantenimiento de las tres unidades sanitarias portátiles.
SAP DRILLING COLOMBIA cumple con todos los requisitos para realizar el
mantenimiento de las baterías sanitarias, además en cada limpieza realizada por ellos se
verifica que cumplan con los elementos de protección personal que correspondan.
REGISTROS FOTOGRAFICOS
Fecha: 13 de Febrero 2023.

Lugar: Central Betania
Observaciones: Limpieza de las tres unidades
portátiles.
En la siguiente tabla, se muestra la cantidad de residuos líquidos domésticos entregados

a disposición final, durante el periodo que comprende este informe.
Periodo Cantidad (lts)

Semana 3 (mantenimiento y
limpieza realizada el 16 de 227
Febrero)
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
Tabla 3 Generación y recolección de residuos líquidos
Este dato se obtiene por medio de la orden de servicio correspondiente, donde se

relaciona la cantidad de residuos líquidos domésticos, generados y recolectados que son
entregados para su disposición final.
Grafica 3 Mantenimiento de las dos unidades portátiles sanitarias.
9. MANEJO DE MAQUINARIA, EQUIPOS Y VEHICULOS

Manejo de emisión fuentes móviles
Para el control de emisión de gases producidos por el uso de vehículos se verifica, en
primera instancia, la vigencia del certificado de revisión técnico mecánica de los vehículos
propios, que están en el desarrollo de traslado hacia la Central de Betania.
En la siguiente tabla, se relacionan los vehículos al servicio del proyecto, incluyendo el

servicio prestado por la compañía Montaña SAS.
VEHICULO /
No. PLACA TIPO SERVICIO VIGENCIA VIGENCIA SOAT
MAQUINARIA TECNICOMECANICA Y
GASES
Uso exclusivo
FVP 099 N/A 25/05/2023
Camioneta FOTON de la compañía.
1
2 Uso exclusivo
JNK 550 N/A 26/11/2023
Camioneta Ford de la compañía.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
VEHICULO /
No. PLACA TIPO SERVICIO VIGENCIA VIGENCIA SOAT
MAQUINARIA TECNICOMECANICA Y
GASES
Uso traslado
WHX 299 personal a la N/A 06/08/2023
BUSETA
3 Central.
Tabla 4 Control documentación de vehículos.
10. MANEJO INTEGRAL DE RESIDUOS SÓLIDOS Y PELIGROSOS

Se verifica y se hace la inspección respecto a la disposición de residuos sólidos y
peligrosos generados en el desarrollo de las actividades del mantenimiento de la unidad
2. Además, se les solicita a los colaboradores realizar la adecuada separación en la
fuente para lograr la correcta disposición final de residuos, en cuanto a los residuos
peligrosos se debe tener presente el rotulado y el embalaje de estos.
Residuos sólidos convencionales

En la central de Betania, se tiene un punto ecológico el cual cumple con la nueva norma,
el código de colores establecido por la resolución 2184 del 2019, en el punto ecológico se
hace constante revisión, verificando la separación de los residuos, la clasificación según
el color, y la disposición según corresponda de los residuos sólidos reciclables, ordinarios,
como de los residuos contaminados estos deben estar en bolsa roja debidamente
rotulados.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
FECHA: 06 de Febrero 2023.

LUGAR: Central Hidroeléctrica Betania.
OBSERVACIONES: Punto ecológico de acuerdo al nuevo
código de colores.
Residuos sólidos
Se hace revisión del punto ecológico, verificando la separación de los residuos, la debida
clasificación de residuos según la bolsa que corresponda. Así mismo se realiza la
clasificación a diario y el orden en el acopio temporal en el área establecida.
Para el periodo en evaluación, se tiene un punto de acopio temporal para ser
entregado en el transcurso a la entidad recolectora certificada, la cual emitirá el
certificado de disposición final.
Tipo de Residuo (Kg)

Periodo
Papel y
Ordinarios Plástico
Cartón
Semana 3 (del 12 al 18 de
1,2 1 0,8
febrero del 2023)
Tabla 5 Consolidado generación de residuos sólidos convencionales.
Residuos peligrosos
Para la semana del reporte, se generó cierta cantidad de residuos contaminados de las
actividades de limpieza y mantenimiento. Estos residuos son en su mayoría trapos y
Wypall impregnados de aceite o desengrasante originado en los diferentes procesos de
limpieza. Además, se separa todo material que este impregnado de aceite o
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
desengrasante como lo son: empaques, plástico, espuma, cartón, entre otros, los residuos
peligrosos se le entregan a Eulen para su adecuada disposición.
En la siguiente tabla, se muestra la generación de residuos peligrosos en los dos días de
mantenimiento.
NOMBRE DEL RESIDUO CANTIDAD CONTENEDORES OBSERVACIONES
(Canecas, Bolsas, Envases)

Kilogramos Litros Tipo Numero

TRAPOS 66 Kg BOLSAS 8 UNIDAD 2
CONTAMINADOS

EMPAQUES 1,7 Kg BOLSAS 1 UNIDAD 2

CONTAMINADOS
3,4 Kg
ESPUMAS BOLSAS 1 UNIDAD 2
CONTAMINADAS
PLASTICO 0,6 Kg BOLSAS 1 UNIDAD 2

CONTAMINADO
Tabla 6 Consolidado generación de residuos sólidos peligrosos entregados.

Para el periodo del proyecto se tiene un punto de acopio temporal para ser entregado en
el transcurso a la entidad recolectora certificada en este caso EULEN, la cual emitirá el
certificado de disposición final.
Para la semana del reporte se dispuso cierta cantidad de residuos contaminados
peligrosos generados en las actividades desarrolladas dentro del proyecto.
Periodo Cantidad (Kg)
Semana 3 71,7 Kg
Tabla 7 Consolidado total generación de residuos peligrosos entregados.
Registros Fotográficos
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
Fecha: 22 de Febrero de 2023 Fecha: 22 de Febrero de 2023

Lugar: Central Betania Lugar: Central Betania
Descripción: Entrega de Respel bodega Descripción: Entrega de Respel bodega
Seboruco. Seboruco.
11. MANEJO DE PROGRAMA DE EDUCACIÓN AMBIENTAL
Las charlas pre operacionales que se dan al inicio de la jornada en el turno diurno o
nocturno tienen el propósito de impartir instrucciones, para el cumplimiento de las
medidas de protección existentes en el ámbito laboral, se hacen recomendaciones y
se imparten instrucciones a los trabajadores para el cumplimiento de las medidas
implantadas.
El programa de Educación Ambiental se basa en fundamentos prácticos que

promueven la conservación del medio ambiente en cada acción o actividad que
realicen en el proyecto para dar cumplimiento a los programas establecidos. En la
siguiente tabla, se resume las actividades ejecutadas en la semana 3 del mes de
febrero específicamente entre los dos dias de mantenimiento del 15 de febrero al 16
del 2023.
DURACIÓN
No. TEMA FECHA ASISTENTES
(min)
1 Para qué sirve un Sistema de Gestión 15 minutos 28
15/02/2023
de Calidad.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
DURACIÓN
No. TEMA FECHA ASISTENTES
(min)
2 Medidas para el consumo eficiente de 15 minutos 15
16/02/2023
la energía.
Tabla 8 Consolidado de charlas en el mantenimiento.
Durante el periodo que comprende este informe, se realizaron dos charlas donde se
ilustra al personal sobre los requerimientos de calidad, seguridad y ambiental; por lo tanto,
el tema gira entorno sobre el sistema de gestión de calidad destacando de que es
esencial para los procesos internos y optimizar los recursos disponibles, cuando se hace
de manera eficiente y eficaz, garantiza que la empresa cumpla con un estándar alto y
constante de igual forma siempre se destaca el uso adecuado de elementos de protección
personal como medida de prevención de accidentes o incidentes laborales, con el fin de
establecer los riesgos en función del desarrollo del proyecto, además de lo fundamental
que es tomar todas las medidas necesarias para evitar incidentes. Además, la charla con
enfoque ambiental se efectuó la socialización sobre las medidas para el consumo
eficiente de la energía, destacándose por parte de los colaboradores la participación
activa sobre la importancia de cuidar los recursos naturales.
Fecha: 12 de Febrero de 2023

Lugar: Central Hidroeléctrica
Betania
Observaciones: Verificación de rotulado y
almacenamiento de
sustancias químicas.
BITÀCORA HSEQ
HSEQ-FR- CC0036-141 34
12. CONTROLES RELEVANTES

 Separación, entrega y disposición final de residuos sólidos
peligrosos entregados a la Entidad EULEN debidamente
separados y rotulados según lo establecido.
 Punto ecológico para el acopio y clasificación de residuos en el
área de trabajo.
 En el área se contó con 3 baños portátiles, (1) para Dama y (2)
para caballeros, los cuales fueron ubicados según lo
establecido por el cliente y durante la ejecución se realizaron
los mantenimientos necesarios por el proveedor SAP
DRILLING.
 Se mantuvo el adecuado almacenamiento de sustancias y/o
productos químicos con su respectivo rotulado y embalaje
teniendo en cuenta el documento directriz HSEQ-PR-
016 PROCEDIMIENTO IDENTIFICACION MANEJO Y
TRANSPORTE DE SUSTANCIAS QUIMICAS.
 Durante la ejecución del proyecto no se presentaron
emergencias ambientales.
ELABORADO POR:

Bitàcora Hseq: Bitacora Hseq Mantenimiento Semestral Central Quimbo Unidad 1 DEL 28 AL 31 MARZO 2023 Alcance Del Proyecto

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Bitàcora Hseq: Bitacora Hseq Mantenimiento Semestral Central Quimbo Unidad 1 DEL 28 AL 31 MARZO 2023 Alcance Del Proyecto

Cargado por

Copyright:

Formatos disponibles

BITÀCORA HSEQ

1. ALCANCE DEL PROYECTO

Trabajos de mantenimiento y limpieza en la Central Hidroeléctrica Quimbo Unidad 1; esto

2. LOCALIZACIÓN DEL PROYECTO

Central Hidroeléctrica Quimbo.

4. DESARROLLO DEL PROYECTO

CENTRAL HIDROELECTRICA QUIMBO

MARTES 28 DE MARZO DE 2023

 Horario de trabajo: 7:00 a 17:30

HSE para así dar inicio a las actividades.

 Mantenimiento del filtro principal del agua de enfriamiento:

 Desmontaje e instalación gatos de frenado:

 Ajuste de borneras de tableros e inspección de cableado:

 Limpieza recinto de escobillas:

Fecha: 28 de marzo 2023. Fecha: 28 de marzo 2023.

 Horario de trabajo: 19:00 a 6:00

 Mantenimiento del filtro principal del agua de enfriamiento:

 Desmontaje e instalación gatos de frenado:

 Limpieza recinto de escobillas:

continuar la limpieza para posteriormente realizar nuevamente prueba.

 Ajuste de borneras de tableros e inspección de cableado:

 Limpieza recinto del combinado:

 Mantenimiento de válvulas de unidad hidráulica del regulador de

Fecha: 28 de marzo 2023. Fecha: 28 de marzo 2023.

MIERCOLES 29 DE MARZO DE 2023.

 Se realiza charla preoperacional, sobre eficiencia, eficacia y efectividad; con el

 Desmontaje e instalación gatos de frenado:

 Mantenimiento del filtro principal del agua de enfriamiento:

 Mantenimiento de válvulas de unidad hidráulica del regulador de

 Limpieza recinto de escobillas:

pruebas de aislamiento del recinto, recibiendo a satisfacción y dando el visto

 Ajuste de borneras de tableros e inspección de cableado:

 Limpieza de transformadores principales:

 Servicio tipo ‘A’ Drenado tanques acumuladores RV:

Fecha: 29 de marzo 2023 Fecha: 29 de marzo 2023

 Horario de trabajo: 19:00 a 6:00

 Se realiza charla preoperacional, sobre eficiencia, eficacia y efectividad; aunque

 Mantenimiento del filtro principal del agua de enfriamiento:

 Mantenimiento de válvulas de unidad hidráulica del regulador de

 Ajuste de borneras de tableros e inspección de cableado:

 Limpieza recinto del combinado:

 Limpieza recinto generador:

 Servicio tipo ‘A’ Drenado tanques acumuladores RV:

Fecha: 29 de marzo 2023 Fecha: 29 de marzo 2023

JUEVES 30 DE MARZO DE 2023.

 Limpieza recinto generador:

 Ajuste de borneras de tableros e inspección de cableado:

 Servicio tipo ‘A’ Drenado tanques acumuladores RV:

- Haciendo uso de garruchas y eslingas, se inclina una bombona poco a poco,

 Servicio tipo ‘B’ Soldadura de topes pasadores servomotores:

Fecha: 30 de marzo 2023 Fecha: 30 de marzo 2023

Descripción: Soldadura de topes. Descripción: Limpieza interna en tableros.

 Horario de trabajo: 19:00 a 6:00

 Servicio tipo ‘A’ Drenado tanques acumuladores RV:

- Haciendo uso de garruchas y eslingas, se inclinan las 4 bombonas restantes poco

 Servicio tipo ‘A’ Apoyo electrónico:

Fecha: 30 de marzo 2023 Fecha: 30 de marzo 2023

VIERNES 31 DE MARZO DE 2023.

 Mantenimiento del filtro principal del agua de enfriamiento:

 Servicio tipo ‘B’ Instalación platina instrumentación sobre velocidad:

- Se realiza limpieza en las áreas de trabajo, posterior retiro de herramientas y

 Servicio tipo ‘A’ Traslado de canecas:
