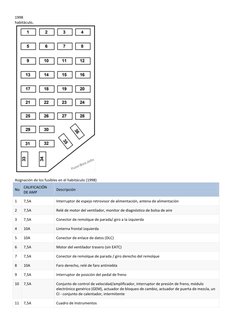

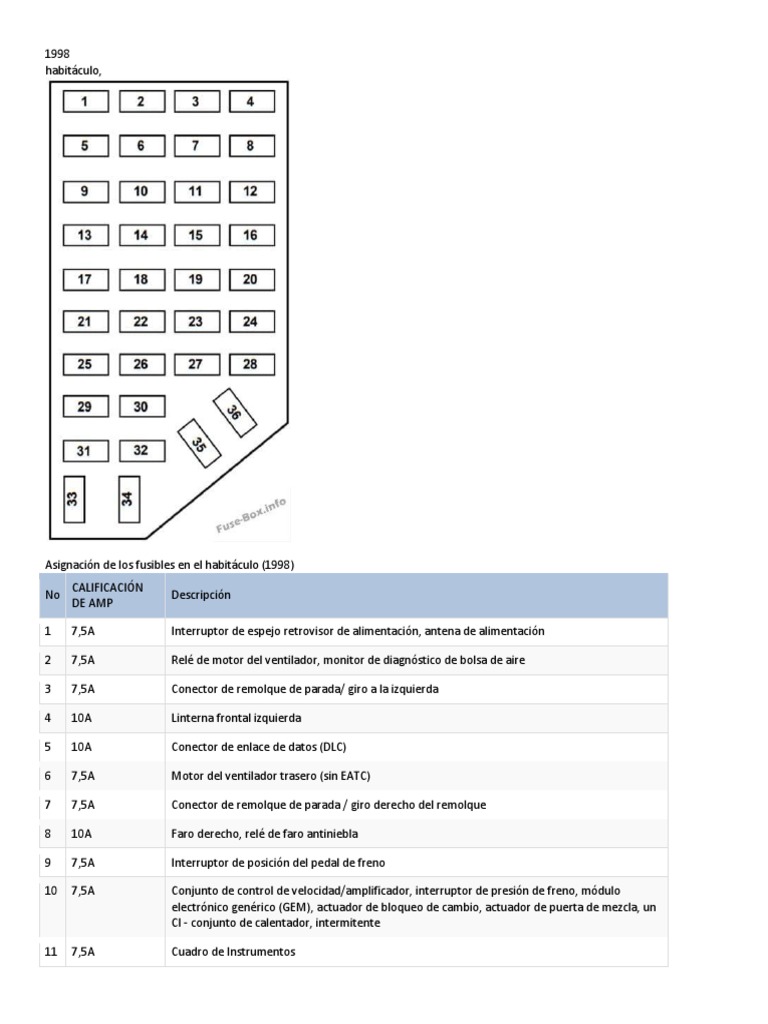

1998
habitáculo,
Asignación de los fusibles en el habitáculo (1998)
CALIFICACIÓN
No Descripción
DE AMP
1 7,5A Interruptor de espejo retrovisor de alimentación, antena de alimentación
2 7,5A Relé de motor del ventilador, monitor de diagnóstico de bolsa de aire
3 7,5A Conector de remolque de parada/ giro a la izquierda
4 10A Linterna frontal izquierda
5 10A Conector de enlace de datos (DLC)
6 7,5A Motor del ventilador trasero (sin EATC)
7 7,5A Conector de remolque de parada / giro derecho del remolque
8 10A Faro derecho, relé de faro antiniebla
9 7,5A Interruptor de posición del pedal de freno
10 7,5A Conjunto de control de velocidad/amplificador, interruptor de presión de freno, módulo
electrónico genérico (GEM), actuador de bloqueo de cambio, actuador de puerta de mezcla, un
CI - conjunto de calentador, intermitente
11 7,5A Cuadro de Instrumentos
CALIFICACIÓN
No Descripción
DE AMP

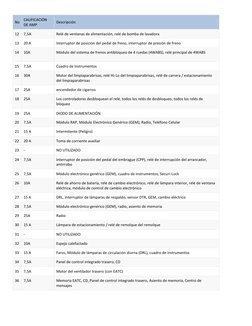

12 7,5A Relé de ventanas de alimentación, relé de bomba de lavadora
13 20 A Interruptor de posición del pedal de freno, interruptor de presión de freno
14 10A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS), relé principal de 4WABS
15 7,5A Cuadro de Instrumentos
16 30A Motor del limpiaparabrisas, relé Hi-Lo del limpiaparabrisas, relé de carrera / estacionamiento
del limpiaparabrisas
17 25A encendedor de cigarros
18 25A Los controladores desbloquean el relé, todos los relés de desbloqueo, todos los relés de
bloqueo
19 25A DIODO DE ALIMENTACIÓN
20 7,5A Módulo RAP, Módulo Electrónico Genérico (GEM), Radio, Teléfono Celular
21 15 A Intermitente (Peligro)
22 20 A Toma de corriente auxiliar
23 - NO UTILIZADO
24 7,5A Interruptor de posición del pedal del embrague (CPP), relé de interrupción del arrancador,
antirrobo
25 7,5A Módulo electrónico genérico (GEM), cuadro de instrumentos, Securi-Lock
26 10A Relé de ahorro de batería, relé de cambio electrónico, relé de lámpara interior, relé de ventana
eléctrica, módulo de control de cambio electrónico
27 15 A DRL, interruptor de lámparas de respaldo, sensor DTR, GEM, cambio eléctrico
28 7,5A Módulo electrónico genérico (GEM), radio, asiento de memoria
29 25A Radio
30 15 A Lámpara de estacionamiento / relé de remolque del remolque
31 - NO UTILIZADO
32 10A Espejo calefactado
33 15 A Faros, Módulo de lámparas de circulación diurna (DRL), cuadro de instrumentos
34 7,5A Panel de control integrado trasero, CD
35 7,5A Motor del ventilador trasero (con EATC)
36 7,5A Memoria EATC, CD, Panel de control integrado trasero, Asiento de memoria, Centro de
mensajes

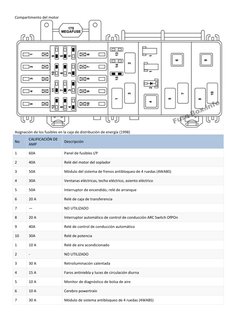

Compartimento del motor
Asignación de los fusibles en la caja de distribución de energía (1998)
CALIFICACIÓN DE
No Descripción
AMP
1 60A Panel de fusibles I/P
2 40A Relé del motor del soplador
3 50A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
4 30A Ventanas eléctricas, techo eléctrico, asiento eléctrico
5 50A Interruptor de encendido, relé de arranque
6 20 A Relé de caja de transferencia
7 — NO UTILIZADO
8 20 A Interruptor automático de control de conducción ARC Switch OfPOn
9 40A Relé de control de conducción automático
10 30A Relé de potencia
1 10 A Relé de aire acondicionado
2 - NO UTILIZADO
3 30 A Retroiluminación calentada
4 15 A Faros antiniebla y luces de circulación diurna
5 10 A Monitor de diagnóstico de bolsa de aire
6 10 A Cerebro powertrain
7 30 A Módulo de sistema antibloqueo de 4 ruedas (4WABS)
CALIFICACIÓN DE
No Descripción
AMP

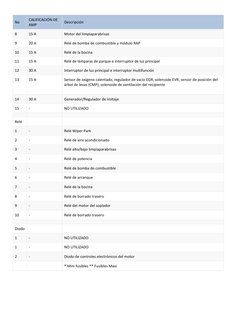

8 15 A Motor del limpiaparabrisas
9 20 A Relé de bomba de combustible y módulo RAP
10 15 A Relé de la bocina
11 15 A Relé de lámparas de parque e interruptor de luz principal
12 30 A Interruptor de luz principal e interruptor multifunción
13 15 A Sensor de oxígeno calentado, regulador de vacío EGR, solenoide EVR, sensor de posición del
árbol de levas (CMP), solenoide de ventilación del recipiente
14 30 A Generador/Regulador de Voltaje
15 - NO UTILIZADO
Relé
1 - Relé Wiper Park
2 - Relé de aire acondicionado
3 - Relé alto/bajo limpiaparabrisas
4 - Relé de potencia
5 - Relé de bomba de combustible
6 - Relé de arranque
7 - Relé de la bocina
8 - Relé de borrado trasero
9 - Relé del motor del soplador
10 - Relé de borrado trasero
Diodo
1 - NO UTILIZADO
1 - NO UTILIZADO
2 - Diodo de controles electrónicos del motor
* Mini fusibles ** Fusibles Maxi
