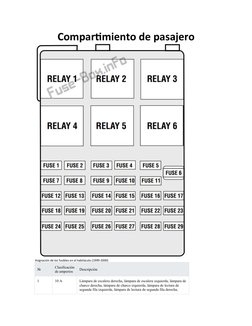

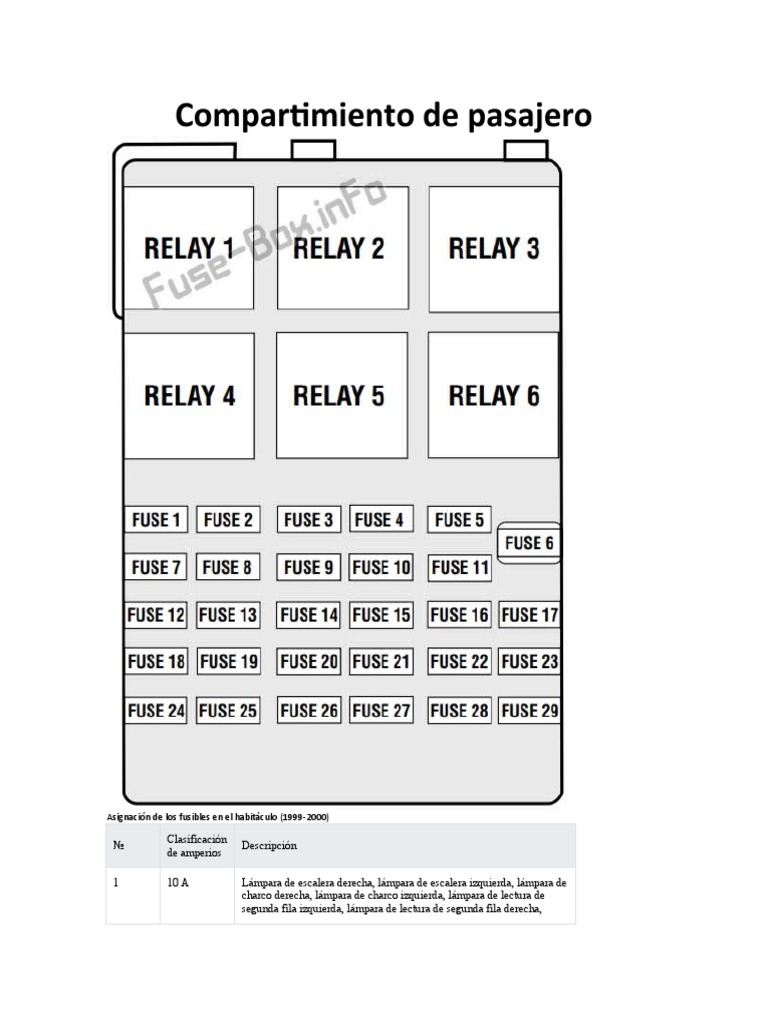

Compartimiento de pasajero

Asignación de los fusibles en el habitáculo (1999-2000)

Clasificación
№ Descripción
de amperios

1 10 A Lámpara de escalera derecha, lámpara de escalera izquierda, lámpara de

charco derecha, lámpara de charco izquierda, lámpara de lectura de
segunda fila izquierda, lámpara de lectura de segunda fila derecha,

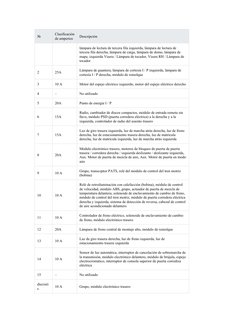

 Clasificación
№ Descripción
de amperios

lámpara de lectura de tercera fila izquierda, lámpara de lectura de

tercera fila derecha, lámpara de carga, lámpara de domo, lámpara de
mapa, izquierda Visera / Lámpara de tocador, Visera RH / Lámpara de
tocador

Lámpara de guantera, lámpara de cortesía I / P izquierda, lámpara de

2 25A
cortesía I / P derecha, módulo de remolque

3 10 A Motor del espejo eléctrico izquierdo, motor del espejo eléctrico derecho

4 – No utilizado

5 20A Punto de energía I / P

Radio, cambiador de discos compactos, módulo de entrada remota sin

6 15A llave, módulo PSD (puerta corredera eléctrica) a la derecha y a la
izquierda, controlador de radio del asiento trasero

Luz de giro trasera izquierda, luz de marcha atrás derecha, luz de freno
7 15A derecha, luz de estacionamiento trasera derecha, luz de matrícula
derecha, luz de matrícula izquierda, luz de marcha atrás izquierda

Módulo electrónico trasero, motores de bloqueo de puerta de puerta

trasera / corredera derecha / izquierda deslizante / deslizante izquierda,
8 20A
Aux. Motor de puerta de mezcla de aire, Aux. Motor de puerta en modo
aire

Grupo, transceptor PATS, relé del módulo de control del tren motriz
9 10 A
(bobina)

Relé de retroiluminación con calefacción (bobina), módulo de control

de velocidad, módulo ABS, grupo, actuador de puerta de mezcla de
temperatura delantera, solenoide de enclavamiento de cambio de freno,
10 10 A
módulo de control del tren motriz, módulo de puerta corredera eléctrica
derecha y izquierda, sistema de detección de reversa, cabezal de control
de aire acondicionado delantero

Controlador de freno eléctrico, solenoide de enclavamiento de cambio

11 10 A
de freno, módulo electrónico trasero

12 20A Lámpara de freno central de montaje alto, módulo de remolque

Luz de giro trasera derecha, luz de freno izquierda, luz de

13 10 A
estacionamiento trasera izquierda

Sensor de luz automática, interruptor de cancelación de sobremarcha de

la transmisión, módulo electrónico delantero, módulo de brújula, espejo
14 10 A
electrocromático, interruptor de consola superior de puerta corrediza
eléctrica

15 – No utilizado

dieciséi
10 A Grupo, módulo electrónico trasero
s

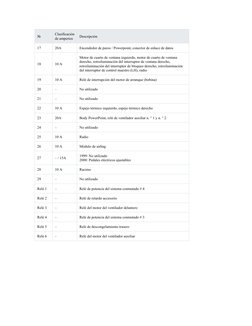

 Clasificación
№ Descripción
de amperios

17 20A Encendedor de puros / Powerpoint, conector de enlace de datos

Motor de cuarto de ventana izquierdo, motor de cuarto de ventana

derecho, retroiluminación del interruptor de ventana derecho,
18 10 A
retroiluminación del interruptor de bloqueo derecho, retroiluminación
del interruptor de control maestro (LH), radio

19 10 A Relé de interrupción del motor de arranque (bobina)

20 – No utilizado

21 – No utilizado

22 10 A Espejo térmico izquierdo, espejo térmico derecho

23 20A Body PowerPoint, relé de ventilador auxiliar n. ° 1 y n. ° 2

24 – No utilizado

25 10 A Radio

26 10 A Módulo de airbag

1999: No utilizado
27 – / 15A
2000: Pedales eléctricos ajustables

28 10 A Racimo

29 – No utilizado

Relé 1 – Relé de potencia del sistema conmutado # 4

Relé 2 – Relé de retardo accesorio

Relé 3 – Relé del motor del ventilador delantero

Relé 4 – Relé de potencia del sistema conmutado # 3

Relé 5 – Relé de descongelamiento trasero

Relé 6 – Relé del motor del ventilador auxiliar

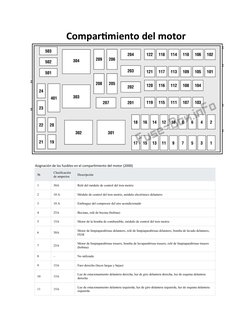

 Compartimiento del motor


Asignación de los fusibles en el compartimiento del motor (2000)
Clasificación
№ Descripción
de amperios

1 30A Relé del módulo de control del tren motriz

2 10 A Módulo de control del tren motriz, módulo electrónico delantero

3 10 A Embrague del compresor del aire acondicionado

4 25A Bocinas, relé de bocina (bobina)

5 15A Motor de la bomba de combustible, módulo de control del tren motriz

Motor de limpiaparabrisas delantero, relé de limpiaparabrisas delantero, bomba de lavado delantero,

6 30A
FEM

Motor de limpiaparabrisas trasero, bomba de lavaparabrisas trasero, relé de limpiaparabrisas trasero

7 25A
(bobina)

8 – No utilizado

9 15A Faro derecho (luces largas y bajas)

Luz de estacionamiento delantera derecha, luz de giro delantera derecha, luz de esquina delantera
10 15A
derecha

Luz de estacionamiento delantera izquierda, luz de giro delantera izquierda, luz de esquina delantera
11 15A
izquierda

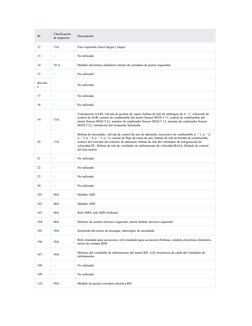

 Clasificación
№ Descripción
de amperios

12 15A Faro izquierdo (luces largas y bajas)

13 – No utilizado

14 10 A Módulo electrónico delantero (motor de cerradura de puerta izquierda)

15 – No utilizado

dieciséi
– No utilizado
s

17 – No utilizado

18 – No utilizado

Transmisión AX4S, válvula de gestión de vapor, bobina de relé de embrague de A / C, solenoide de

control de EGR, control de combustible del motor Sensor H02S # 11, control de combustible del
19 15A
motor Sensor H02S # 21, monitor de catalizador Sensor H02S # 12, monitor de catalizador Sensor
H02S # 22, ventilación del recipiente Solenoide

Bobina de encendido, válvula de control de aire de admisión, inyectores de combustible n. ° 1, n. ° 2,

n. ° 3, n. ° 4, n. ° 5, n. ° 6, sensor de flujo de masa de aire, bobina de relé de bomba de combustible,
20 15A control del corredor del colector de admisión, bobina de relé del ventilador de refrigeración de
velocidad Hl , Bobina de relé de ventilador de enfriamiento de velocidad BAJA, Módulo de control
del tren motriz

21 – No utilizado

22 – No utilizado

23 – No utilizado

24 – No utilizado

101 40A Módulo ABS

102 40A Módulo ABS

103 40A Relé SSP4, relé SSP4 (bobina)

104 40A Motores de asiento eléctrico izquierdo, motor lumbar eléctrico izquierdo

105 30A Solenoide del motor de arranque, interruptor de encendido

Relé retardado para accesorios, relé retardado para accesorios (bobina), módulo electrónico delantero,
106 30A
motor de ventana RHF

Motores del ventilador de enfriamiento del motor RH / LH, resistencia de caída del ventilador de
107 50A
enfriamiento

108 – No utilizado

109 – No utilizado

110 50A Módulo de puerta corredera eléctrica RH

 Clasificación
№ Descripción
de amperios

111 – No utilizado

112 30A Controlador de freno eléctrico

113 30A Módulo electrónico delantero (motor de ventana izquierdo)

114 40A Relé SSP3, relé SSP3 (bobina)

115 50A Caja de conexiones de fusibles Bus n. ° 2

116 30A Relé de luz de fondo calentado

117 40A Relé del ventilador auxiliar (bobina), motor del ventilador auxiliar

118 50A Módulo de puerta corrediza eléctrica izquierda

119 30A Caja de conexiones de fusibles Bus n. ° 1

120 40A Relé del ventilador delantero (bobina), motor del ventilador delantero

121 20A Interruptor de encendido, relé de descongelamiento trasero (bobina)

122 40A Motores de asiento eléctrico derecho, motor lumbar eléctrico derecho

201 – No utilizado

202 – Relé de encendido / apagado del limpiaparabrisas delantero

203 – Relé de limpiaparabrisas trasero

204 – Relé de embrague de A / C

205 – Relé de bocina

206 – No utilizado

207 – Relé de la bomba de combustible

208 – No utilizado

209 – Relé de limpiaparabrisas delantero alto / bajo

301 – No utilizado

302 – Iniciar relé de interrupción

303 – No utilizado

304 – Relé del módulo de control del tren motriz

401 – No utilizado

501 – Diodo del módulo de control del tren motriz

502 – Diodo de embrague de A / C

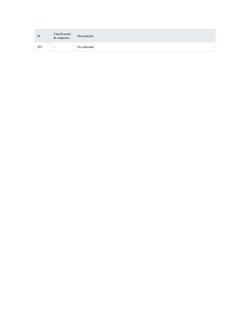

 Clasificación
№ Descripción
de amperios

503 – No utilizado
