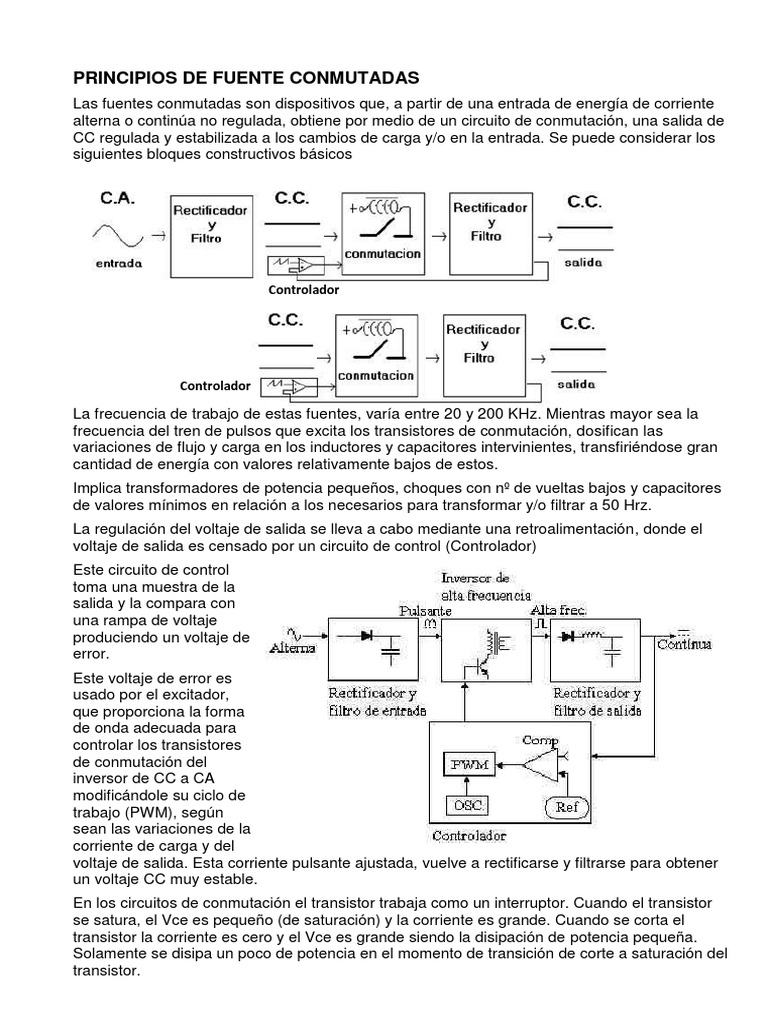

PRINCIPIOS DE FUENTE CONMUTADAS

Las fuentes conmutadas son dispositivos que, a partir de una entrada de energía de corriente
alterna o continúa no regulada, obtiene por medio de un circuito de conmutación, una salida de
CC regulada y estabilizada a los cambios de carga y/o en la entrada. Se puede considerar los
siguientes bloques constructivos básicos

Controlador

Controlador

La frecuencia de trabajo de estas fuentes, varía entre 20 y 200 KHz. Mientras mayor sea la
frecuencia del tren de pulsos que excita los transistores de conmutación, dosifican las
variaciones de flujo y carga en los inductores y capacitores intervinientes, transfiriéndose gran
cantidad de energía con valores relativamente bajos de estos.
Implica transformadores de potencia pequeños, choques con nº de vueltas bajos y capacitores
de valores mínimos en relación a los necesarios para transformar y/o filtrar a 50 Hrz.
La regulación del voltaje de salida se lleva a cabo mediante una retroalimentación, donde el
voltaje de salida es censado por un circuito de control (Controlador)
Este circuito de control
toma una muestra de la
salida y la compara con
una rampa de voltaje
produciendo un voltaje de
error.
Este voltaje de error es
usado por el excitador,
que proporciona la forma
de onda adecuada para
controlar los transistores
de conmutación del
inversor de CC a CA
modificándole su ciclo de
trabajo (PWM), según
sean las variaciones de la
corriente de carga y del
voltaje de salida. Esta corriente pulsante ajustada, vuelve a rectificarse y filtrarse para obtener
un voltaje CC muy estable.
En los circuitos de conmutación el transistor trabaja como un interruptor. Cuando el transistor
se satura, el Vce es pequeño (de saturación) y la corriente es grande. Cuando se corta el
transistor la corriente es cero y el Vce es grande siendo la disipación de potencia pequeña.
Solamente se disipa un poco de potencia en el momento de transición de corte a saturación del
transistor.
Las Fuentes Conmutadas presentan las siguientes ventajas y desventajas
Ventajas:
 Alta eficiencia de conversión de energía.
 Poco peso y volumen siendo usadas para grandes potencias de salida.
 Posibilidad de regulación en una amplia gama de voltajes de entrada variando el ciclo
útil de trabajo en forma apropiada.
 Posibilidad de obtención de voltajes de directa de salida que sean mayores o de
polaridad opuesta al voltaje de directa de entrada.
Desventajas:
 Técnica del circuito complejo (esto ha sido prácticamente superado con el empleo de los
dispositivos de control integrados).
 Mayores interferencias de alta frecuencia.
 Mayor dificultad para obtener una baja ondulación del voltaje de salida.
 Reacción más lenta a los cambios bruscos de carga.
 Necesidad de usar filtros para evitar que salga ruido (frecuencia de conmutación) para la
línea o para la salida.

CONFIGURACIONES BASICAS CONVERSOR DC-DC (sin Aislación)

En la figura se muestra el modelo de conversores DC-DC, estos permiten reducir, elevar o
invertir la tensión de salida, ajustando el ciclo de trabajo de los transistores de conmutación,
para estos modelos se utilizan llaves eléctricas ls cuales son comandas por circuito de control
tipo PWM. Partiendo de una alimentación de CC previa con o sin regulación se configura:.
Buck Converter (convertidor reductor) / forward /
Step-down: el circuito interrumpe la alimentación y
provee una onda cuadrada de ancho de pulso variable a
un simple filtro LC. La tensión aproximada es Vout = Vin
* (ton/ ton+toff) y la regulación se ejecuta mediante la
simple variación del ciclo de trabajo. En la mayoría de los
casos esta regulación es suficiente y sólo se deberá
ajustar levemente la relación de vueltas en el inductor
para compensar las pérdidas y caídas varias.
Este circuito siendo el regulador interno de las baterías
en Notebook, cargador de USB p/autos y regulador de
fuente, reemplazando los reguladores analógicos 78xx,
LM317, etc.….
Boost Converter (convertidor elevador) / Step-up: En
este sistema se almacena la energía en una bobina y
éste entrega la energía almacenada más la tensión de
alimentación a la carga, siendo un sistema elevador de
tensión. Este sistema entrega siempre una cantidad fija
de potencia a la carga sin fijarse en la impedancia de la
carga, por eso es que el Boost es muy usado en
sistemas de alimentación con pilas o baterías a circuitos de mayor tensión tales como radios,
MP3, lámparas de LEDs, etc..
Buck-Boost: también conocidos como Flyback/inverter, en estos se carga la inductancia al
cierre del conmutador y luego se descarga a la salida según el ciclo de trabajo, la diferencia
con el sistema Boost es que sólo puede regular siendo Vout mayor que Vin, mientras que el
Buck-Boost puede regular siendo menor o mayor la tensión de salida que la de entrada, pero
de polaridad invertida. Una aplicación es la de estabilizar alimentación con baterías.
 Convertidor Boost discreto
1,5V a 15V
Circuito auto oscilante transistorizado, con
inductor y diodo rápido. La bobina se
realiza con una ferrita de 10mm largo y
5mm diámetro, enrollando alrededor de
100 vueltas con alambre de unos 0.5mm.
El circuito no es ajustable, para obtener
mayor voltaje se amplía la inductancia.
(mayor nº de vueltas)

Convertidores integrados para baterías/pilas

Circuito oscilante Step-Up con salida transistorizada de bajo
consumo de operación a baja tensión, con inductor y diodo rápido
como elementos de potencia.
Actúan conmutando sobre la bobina en ciclos de 20 KHrz,
regulando el ancho de pulso, con la captura de la salida en las
patas de sensado. Puede ajustar los niveles de voltaje de salida a
5/12 Vcc.

Aplicaciones para cargador de USB para automóviles (Step-Down)

El circuito nos muestra la
configuración del MC34063
como un regulador reductor
de voltaje (step-down
regulator) y en esta
configuración el voltaje de
salida está dado por la
siguiente fórmula.
Vout = 1.25 * (1 + R4/R3)
En nuestro caso R4=3.6k y
R3=1.2K por lo que Vout
nos da exactamente 5
Voltios!
Para transformar nuestro circuito en un cargador USB basta conectarle un terminal USB a la salida soldando los
cables con el pinout correcto sólo VCC y GND (pines 1 y 4).
CONFIGURACIONES con TRANSFORMADOR de AISLACION.
La desventaja de los convertidores DC-DC es la conexión eléctrica que existe entre la entrada y
la salida. Si la fuente de entrada se encuentra conectada a masa, esta misma se encontrará
presente a la salida. Una forma de solucionar este problema es aislando galvánicamente la
entrada de la salida mediante un transformador.
En los reguladores lineales esta función la realiza un transformador de 50Hz antes de la
rectificación, resultando el mismo un elemento pesado y voluminoso. En las fuentes de tensión
conmutadas, el transformador está ubicado luego de la llave de conmutación y al ser la
frecuencia de conmutación mucho mayor que la frecuencia de línea, el tamaño y el peso del
transformador se reducen notablemente. Los transformadores tienen básicamente dos
funciones: proporcionar aislamiento galvánico e incrementar o reducir tensiones.
Convertidor FLYBACK
Esquemáticamente un convertidor se representa de la siguiente manera, siendo la llave S un
elemento de conmutación electrónico.
Al cerrarse la llave, en un
intervalo de tiempo, se
observa que la tensión de
entrada Vs queda aplicada
sobre el bobinado primario
del transformador. Esta
tensión se refleja en el
secundario de modo tal que
el diodo D queda polarizado
en inverso, bloqueando la circulación de corriente hacia la carga R. En estas condiciones, la
corriente de carga es proporcionada por el capacitor de salida C. Siendo Vs la tensión a la
entrada, la corriente sobre Lm crece linealmente desde un valor inicial mínimo.
Cuando la llave se abre, la tensión en el bobinado primario se invierte para tratar de mantener
la corriente por la inductancia de magnetización del primario. También se invierte sobre el
secundario, poniendo en directa al diodo D tomando la tensión del secundario el valor V O. La
ecuación muestra que la relación de entrada-salida en el convertidor
Flyback es similar a la del convertidor reductor-elevador, pero incluye el
factor N2/N1 debido a la relación de transformación.
En este circuito básico tipo
Flyback, la llave es un
transistor MOS-Fet, el cual lo
controla un circuito en el
secundario, el cual ajusta los
pulsos para mantener la
salida DC constante. Para
mantener la aislación un trafo
de pulsos comanda al Gate
del MOS-FET.
Convertidor FORWARD
El regulador Forward difiere del Flyback en que agrega un componente activo (transistor o
diodo) para que durante el ciclo de cierre del transistor en el primario se transfiera potencia a la
carga, mejorando el rendimiento. Se complementa en el secundario con un diodo de
recirculación en el filtro LC de salida.
Los circuitos se pueden desarrollar con esta técnica son los siguientes:
 a) Un devanado más en el
transformador con un
diodo para recircular la
corriente en el ciclo de
apertura del transistor,
cuando la tensión del
primario se invierte e
induce una fem +/- en el
bobinado auxiliar.

b) Un Diodo de recuperación conduce una corriente

inversa cuando la tensión del primario se invierte en el
ciclo de apertura del transistor principal Q1. Esta
corriente se canaliza por el capacitor C1
c) Un Transistor Q2 comandado por el Controlador
conduce una corriente inversa cuando la tensión del
primario se invierte en el ciclo de apertura del transistor
principal Q1. Esta corriente se canaliza por el
capacitor C1. En relación al caso anterior se
controla ambos ciclos tanto en el cierre de Q1
como su apertura, controlando la corriente
inversa de primario con Q2.
Una ventaja estos circuitos está en la
simplicidad el transformador cuyo primario se
compone de un solo bobinado.

En circuitos
actuales la
regulación se
encuentra en la
parte primaria y la
aislación se logra
a través de
optoacopladores.
Aunque en la
práctica cada
circuito tiene unos
componentes
distintos, es
habitual seguir el
siguiente
esquema básico:

R2 y R3 actúan como un divisor de tensión. Si, por ejemplo, la tensión de salida de la fuente
debe ser de 5V, R2 y R3 tendrán valores idénticos, para que en el pin REF la tensión sea igual
a 2,5V. Cuando la tensión entre + y – sea mayor de 5V, la tensión en REF también será mayor
que 2,5V, por lo que el TL431 dejará pasar corriente a través de R1 y el led del optocoplador.
El led se iluminará activando el fototransistor, que conectará a masa el terminal FB (feedback)
del regulador PWM, que a su vez reducirá el ancho de los pulsos para disminuir la tensión de
salida.
Cuando la tensión entre + y – caiga por debajo de 5V, y por lo tanto sea menor de 2,5V en
REF, el TL431 dejará de conducir, el led se apagará, y el fototransistor desconectará la entrada
FB de la masa. En este caso, el regulador PWM aumentará el ancho de los pulsos hasta
recibir una nueva señal del optocoplador.
En definitiva, el regulador sabrá cuándo aumentar o disminuir la tensión, en función del
estado del TL431. Esto se puede analizar como un lazo cerrado tipo analógico que detectan
los cambios de salida de la fuente. En muchos casos se reemplaza el TL431 con diodos
zeners.
El funcionamiento puede variar según el tipo de regulador PWM, por lo que debes consultar el
datasheet del fabricante para ver las diferencias, como el caso de las que incorporan el
transistor de potencia en su encapsulado.

Convertidor PUSH PULL

Este esquema utiliza el primario con doble bobinado en contrafase, estos se alimentan
alternadamente a la Vin con los transistores conmutadores, haciendo circular la corriente en
cada campo que conforma un campo magnético alternado. La regulación como en el caso
anterior es por PWM.
Esta configuración es usada para aplicaciones donde la Vin viene de baterías o fuentes fijas de
continua, como el caso de las etapas elevadoras de UPS y/o Potencias de CAR Audio.
Las salida puede ser rectificación onda completa (figura) con una sola Vout o configuración
puente para fuentes partidas, obteniendo 2 salidas +Vcc y -Vee.
Convertidor HALF-BRIDGE (Medio Puente)
Esta configuración el primario es un bobinado simple, la alimentación está conformada por una
fuente dividida por dos capacitores en serie de igual valor. Esto permite tener una alimentación
similar a una fuente partida. Tomado la bobina del primario del punto central de la relativa
fuente partida, los transistores de conmutación alternan la conducción en la misma generando
la inversión de fase necesaria. La relación de trasformación es igual a la anterior.

Convertidor FULL-BRIDGE (Puente H)

Como el caso anterior usa un el primario es un bobinado simple y la alimentación de una fuente
de continua simple. Para lograr alternar la polaridad de la fuente sobre el primario conmutan
alternadamente el par de transistores SW1+SW4 y el par SW2+SW3.
El capacitor C en serie con N1 evita la conducción de la bobina con solo CC. Los rendimientos
y forma de ajuste son idénticos a los anteriores.
ESQUEMA GENERAL DE FUENTES DE PC
Estas fuentes poseen características particulares según el equipo que alimentan como la
evolución de las mismas. En muchos casos albergan en un mismo chasis diversas
arquitecturas.
Estas se pueden resumir desde un modelo básico y actual como el siguiente:

Filtro EMC. Su función es absorber los problemas eléctricos de la red, como ruidos, armónicos,
transitorios, etc. También evita que la propia fuente envíe interferencias a la red.
Puente rectificador. Solo deja pasar la corriente en un sentido, de modo que convierte la
corriente alterna en corriente pulsante onda completa.
Corrector del factor de potencia (PFC) Al alimentar circuitos capacitivos, la corriente se
desfasa respecto a la tensión y por la forma de carga de los capacitores producen corrientes
armónicas, lo que provoca que no se aproveche toda la potencia de la red. Esto implica una
disminución del factor de potencia. El corrector se encarga de solventar este problema
conectando una inductancia en conmutación que compensa los picos de corriente capacitivos.
Esto se aplica en regiones donde se exige calidad de energía, no muy habitual en
Latinoamérica.
Condensador. Amortigua la corriente pulsante para convertirla en corriente continua con un
valor estable. (300 VCC con riple)
Transistor. Se encarga de cortar y activar el paso de la corriente. De este modo se convierte a
la corriente continua en corriente alterna de alta frecuencia (290 VAC / 35 a 200 KHz)
Controlador. Activa y desactiva el transistor. Esta parte del circuito suele tener varias
funciones, como protección contra cortocircuitos, sobrecargas, sobretensiones… También
controla al circuito de corrección del factor de potencia. Además, mide la tensión de salida de la
fuente, y modifica la señal entregada al transistor, para regular la tensión y mantener estable la
salida.
Transformador. Reduce la tensión, y además aísla físicamente la entrada de la salida.
Diodo. Rectifica la corriente alterna de alta frecuencia del secundario del transformador a
corriente pulsante de baja tensión.
Filtro. Compuesto por inductancias (choque) en núcleos toroides junto con capacitores
convierte la corriente pulsante de alta frecuencia en continua regulada y estabilizada.
Optoacoplador. Enlaza la salida de la fuente con el circuito de control, pero manteniéndolos
eléctricamente separados (aislación galvánica)
ESQUEMA GENERAL DE LA FUENTE tipo AT
Se utiliza habitualmente la configuración Half Bridge con transformador primario en un
bobinado y secundario con punto medio. El circuito básico tiene la conmutación en el primario.
La tensión de la red es rectificada directamente por medio de un puente de diodos. Los
condensadores C1 y C2conectados en serie, cada uno con una tensión de 150 V.
Los transistores conmutadores T1 y T2, aplican alternadamente +150V y -150V al arrollamiento
primario del transformador de alta frecuencia. Por esta método la U1 es alterna de manera que
por el no circula corriente continua. Esto evita que el transformador se sature si los tiempos de
conducción de T1 y T2 no son iguales.

La tensión alterna inducida en el secundario del transformador con punto medio es rectificada
por un circuito de onda completa con 2 diodos. Esta conexión particular es preferible para este
tipo de regulador ya que en un instante cualquiera sólo hay un diodo que produce perdidas.
Para mantener en el mínimo las perdidas estática y dinámica se recomienda utilizar diodos de
potencia ultrarrápidos tipo Schottky, por ejemplo los tipos MBR3520....MBR7545 de Motorola.
Requiere un circuito excitador adicional para distribuir la señal de conducción al transistor
conmutador apropiado. Como los transistores están conectados al primario del transformador y
el circuito excitador tiene una unidad de control para el secundario, los transistores deben estar
aislados del circuito excitador. Para ello se usa transformadores de pulsos u optoacopladores.
Las pérdidas se minimizan al usar diodos y transistores rápidos, alcanzando rendimientos de
más del 80%. La unidad de control se constituye con uno a dos circuitos integrados.
También se incorpora los formatos de tipo FORWARD 1: con doble bobinado primario + un
transistor (pueden ser 2 en paralelo) y FORWARD 2: bobinado simple con 2 transistores. Estos
se aplican cuando se aplica toma la tensión del +B sin tomar de una división entre 2
capacitores estos circuitos se aislación es con optoacopladores, hay un CI de control también
en la parte de alta tensión (hot) y en general se comandan con transistores MOS-FET.
ESQUEMA GENERAL DE LA FUENTE tipo ATX
La fuente ATX incorpora una fuente secundaria independiente de la fuente principal, todo
incluido en la misma placa de la fuente. Esta fuente secundaria se la conoce también como
fuente de Auxiliar o "Stand by", es la responsable de entregar una tensión de +5 Volts (+5VSB)
siempre que la fuente esté conectada a la red eléctrica, aún estando la PC apagada.
Su función es alimentar circuitos auxiliares de la placa madre tipo ATX, éstos son los que
permiten encender y apagar el PC desde un simple pulsador conectado a la placa madre o de
un circuito de la misma que se encuentre activo, por ejemplo un modem o teclado.
Otra característica es normalización de la conexión con la placa madre y/o dispositivos a
través de conectores cuya referencia no solo la alimentan, sino también confirman el reinicio de
misma. El principal posee 24 pines y la norma ATX especifica la función de c/u de ellos.
Aunque los formatos de fuentes varían se pueden en todas distinguir los siguiente bloques de
los esquemas siguientes. Es habitual no encontrar los mismos componentes, inclusive el
puenteo de etapas completa (filtro e entrada EMI) o la no incorporación del circuito regulador de
ventilación o el corrector del factor de potencia. Estos últimos optimiza la eficacia de la fuente,
valor poco apreciado en las fuentes de bajo costo.

Funciones de mando de conector principal (moller 24 pines)

La señal de 5VSB (5V stand by) debe estar permanentemente pues la misma activa todos los
comandos de la fuente incluso la activación del controlador PWM de la fuente principal.
Para iniciar una fuente de alimentación ATX, es necesario cortocircuitar el PS-ON
(PowerSupplyOn) con tierra (COM). Posteriormente la señal Power Good de +5V, es generada
en la fuente de alimentación, luego de que esta ha superado el auto chequeo interno y los
valores de salida se han estabilizado.
La señal es entonces enviada a la placa madre y será recibida por el chip de temporizador del
procesador, que controla la línea de RESET del mismo.
1. Naranja (+3.3V) 13. Naranja (+3.3V)
2. Naranja (+3.3V) 14. Azul (-12 V)
3. Negro (Tierra) 15. Negro (Tierra)
4. Rojo (+5 Volts) 16. Verde (Power On)
5. Negro (Tierra) 17. Negro (Tierra)
6. Rojo (+5 Volts) 18. Negro (Tierra)
7. Negro (Tierra) 19 Negro (Tierra)
8. Gris (Power Good) 20 Blanco (-5V)
9. Purpura (+5VSB) 21. Rojo (+5 Volts)
10. Amarillo (+12V) 22. Rojo (+5 Volts)
11. Amarillo (+12V) 23. Rojo (+5 Volts)
12. Naranja (+3.3V) 24. Negro (Tierra)

Vista de una fuente ATX sin corrector de factor de potencia

1. IC Cuádruple Amplificador operacional HA17339 (símil LM339)

2. Controlador PWM KA7500B (símil TL 494)
3. Inductor acoplado de salida
4. Rectificadores rápidos de salida
5. Transformador de potencia (Principal)
6. Transformador de pulso (para disparo de los transistores de potencia)
7. Rectificador de entrada
8. Capacitares de filtro de entrada
9. Optoacoplador de fuente auxiliar
10 Transformador de fuente Auxiliar (de Stand By)
11 Transistores de potencia
12 Capacitor de bloqueo de RFI (radio frecuencia)
DIAGRAMAS ELECTRICOS SIMPLIFICADOS DE FUENTES tipo ATX
Fuente ATX configuración HALF BRIDGE

Fuente ATX configuración FORWARD

Fuente ATX configuración PUSH PULL

FUENTES con Corrector del factor de potencia (PFC)
En una fuente de alimentación se combinan varios problemas que afectan a su rendimiento Por
un lado, tenemos un condensador que adelanta la intensidad respecto a la tensión, esto
significa que el cosφ < 1.
Por otro lado tenemos el puente de diodos, que convierte la corriente alterna en corriente
pulsante. El condensador no se carga y descarga completamente, sino que suelta una pequeña
parte de su carga cuando la tensión es menor, y se recarga cuando la tensión es mayor. Esto
quiere decir que solamente absorbe corriente cuando se recarga.
En la figura
puedes ver la
tensión en el
condensador
(línea negra) y
la corriente de
carga (línea
azul).
El resultado es que la intensidad absorbida por el circuito tiene una forma de onda no senoidal,
y además desfasada. Esta forma de onda distorsionada se compone de varias frecuencias
superpuestas, que se conocen como armónicos. Estos son frecuencias múltiplos de la
frecuencia fundamental. Para 50Hz, los armónicos se comportan como “ecos” a 100Hz, 150Hz,
200Hz, etc.
Cuanto mayor sea la distorsión, mayor valor tendrá estos armónicos. Los armónicos son un
efecto indeseado, porque son corrientes parásitas que no podemos aprovechar, pero circulan
igualmente por los conductores, provocando recalentamientos e interferencias.
El factor de potencia
Denominamos factor de potencia a la relación entre la potencia activa (potencia real
aprovechada por los equipos conectados), y la potencia aparente (potencia consumida de la
red eléctrica).
El objetivo en cualquier circuito eléctrico es que la potencia activa y la aparente sean iguales,
por lo tanto su relación será igual a 1.
Tanto la distorsión de la corriente, como su desfasaje respecto de la tensión (cosφ) influyen en
el factor de potencia, reduciéndolo.

Cómo corregir el factor de potencia en una fuente conmutada

Para equipos con bobinas que retrasa la intensidad, conectando un condensador la
adelantamos. Solamente debemos calcular el valor del condensador para que las dos ondas
queden sincronizadas.
En el caso de un motor o balastos de lámparas fluorescentes, donde ambas ondas son
senoidales y hay poca distorsión, basta con conectar un condensador en paralelo.
En similitud a estos casos, se conecta un Inductor a la salida del puente rectificador y en serie
al condensador de entrada, este aporta un grado de compensación parcial al desfasaje y bajo a
la distorsión, a la vez de convertirse en un elemento voluminoso dentro del gabinete.
A estos sistemas de denominan correctores del factor de potencia pasivos.
En el caso de las fuentes conmutadas, que es lo que nos importa, no resulta tan sencillo,
porque el problema no es solamente el desfase, también hay que corregir la distorsión.
Para ello necesitamos un corrector del factor de potencia activo. En general funcionan con
el principio de modular la corriente de un inductor compensador. Tiene la arquitectura de
convertidor elevador (Boost Converter / Step-up)
Observando el esquema,
puedes ver los
componentes en la
entrada de la fuente: el
puente rectificador y el
condensador electrolítico.
Entre estos se incorpora
un Inductor y Diodo en
serie, junto a un Transistor
derivado al negativo de
DC (-B).
El integrado controla el
transistor MOS-Fet en
modo PWM. Cuando el
transistor está cerrado, la
bobina se carga magnéticamente con una corriente creciente y cuando se abre, la bobina
comienza a descargarse con una corriente decreciente. Variando el ancho de pulso se puede
regular la cantidad de carga y descarga de la bobina.
El circuito integrado mide varios parámetros, normalmente la tensión de salida del rectificador,
la tensión en el condensador, y la corriente total consumida. El resultado es que, a partir de los
datos medidos y del control
del transistor, se consigue
componer en la bobina una
forma de onda senoidal,
como se indica en la figura:
La tensión aplicada a la
bobina está en color negro.
La corriente en la bobina tiene forma triangular (en color azul), generada por la carga de la
bobina mediante el transistor. El valor eficaz de esta onda triangular, se integra como la
mediana de la misma (color verde) la cual representa una senoidal.
Mediante este circuito hemos conseguido una onda senoidal, con una distorsión mínima y sin
desfase, es decir con un factor de potencia muy cercano a 1.
De cara a la red eléctrica, este circuito se comporta prácticamente igual que una carga
resistiva. Por eso también se denomina emulador de carga resistiva.
Entre la bobina y el condensador el diodo evita
que el condensador devuelva corriente hacia la
bobina o el transistor.
Por el tipo de circuito (Boost / Step Up) el +B
sobre los conmutadores estaría entre 380 a
450Vcc
Estos son los circuitos más utilizados pues
permiten mejor reflejo a la línea de alimentación,
siendo esto un requisito normativo en regiones
como la europea.
En esta se evalúa la eficiencia de cada
dispositivo, la limpieza del mismo al no introducir
armónicos en la red, ni ruido electromagnético,
que afecte la calidad energética.
Se adjunta imagen y detalle en vista de una
fuente ATX con PFC externa y una completa
con circuitos en el mismo chasis.
