MUNICIPALIDAD DISTRITAL DE TAMBURCO
“Año del Fortalecimiento de la Soberanía Nacional”

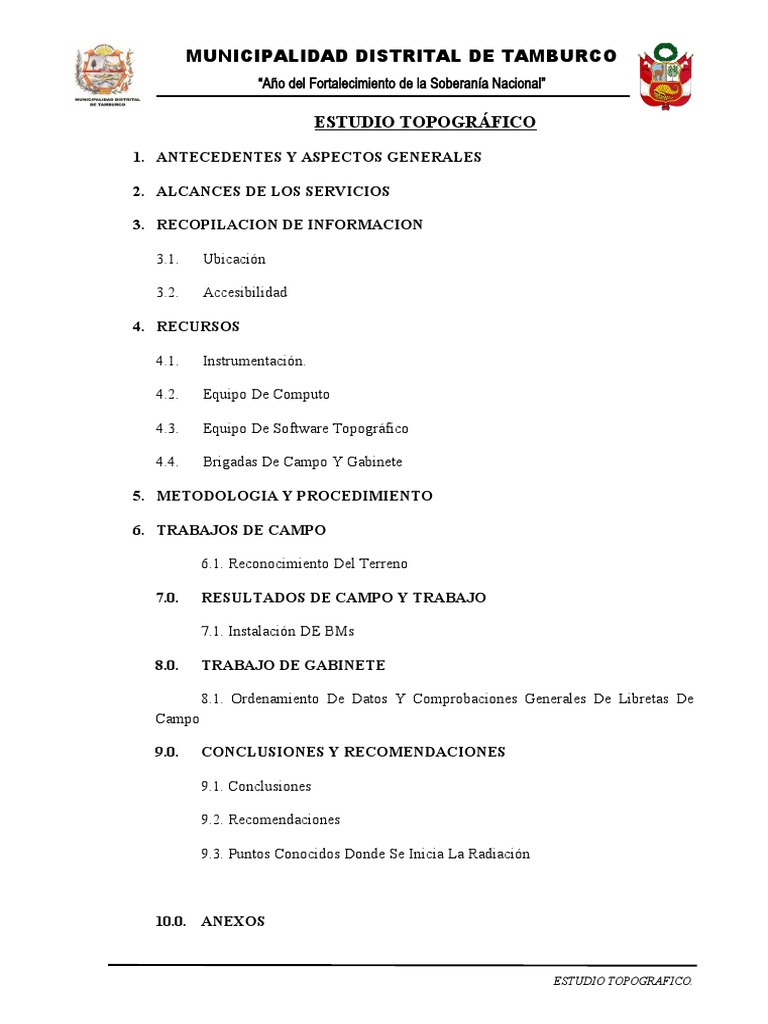

ESTUDIO TOPOGRÁFICO
1. ANTECEDENTES Y ASPECTOS GENERALES
2. ALCANCES DE LOS SERVICIOS
3. RECOPILACION DE INFORMACION
3.1. Ubicación
3.2. Accesibilidad
4. RECURSOS
4.1. Instrumentación.
4.2. Equipo De Computo
4.3. Equipo De Software Topográfico
4.4. Brigadas De Campo Y Gabinete
5. METODOLOGIA Y PROCEDIMIENTO
6. TRABAJOS DE CAMPO
6.1. Reconocimiento Del Terreno
7.0. RESULTADOS DE CAMPO Y TRABAJO
7.1. Instalación DE BMs
8.0. TRABAJO DE GABINETE
8.1. Ordenamiento De Datos Y Comprobaciones Generales De Libretas De

Campo
9.0. CONCLUSIONES Y RECOMENDACIONES
9.1. Conclusiones
9.2. Recomendaciones
9.3. Puntos Conocidos Donde Se Inicia La Radiación
10.0. ANEXOS
ESTUDIO TOPOGRAFICO.
10.1. CUADRO DE RESUMEN DE BM,S
10.2. DATA DEL LEVANTAMIENTO TOPOGRAFICO
10.4. PANEL FOTOGRAFICO
10.5. CERTIFICADOS DE CALIBRACION DE EQUIPOS
10.7. PLANOS:
10.7.01 PLANO TOPOGRAFICO
10.7.02 PLANO PAVIMENTACION EXISTENTE
10.7.03 PLANO UBICACIÓN LOCALIZACION
10.7.04 PLANO CLAVE
10.7.05 PLANO PERFIL LONGITUDINAL
10.7.06 PLANO DE CORTES
1. Generalidades
1.1 Nombre del proyecto.
1.2 Ubicación Política.
1.3 Accesos al área de estudio.
2. Estudios topográficos.
2.1 Objetivos y alcances.
2.2 Metodología.
2.3 Personal y equipos de trabajo.
2.4 Instrumentos de uso.
2.5 Información cartográfica.
2.6 Diagnostico topografía de la zona.
2.7 Levantamiento topográfico.
2.8 Trabajos topográficos realizados.
2.9 Hitos referenciales y BMS.
2.10 Calculo de gabinete.
2.11 Datos de levantamiento.
1. GENERALIDADES.
1.1 NOMBRE DEL PROYECTO.
“CREACION DEL SISTEMA DE RIEGO DEL SECTOR DENOMINADO ROSASPATA

COMUNIDAD CAMPESINA MICAELA BASTIDAS DEL DISTRITO DE ABANCAY -
PROVINCIA DE ABANCAY - DEPARTAMENTO DE APURIMAC”
1.2 UBICACIÓN POLITICA.
REGION : APURIMAC
PROVINCIA : ABANCAY
DISTRITO : ABANCAY
COMUNIDAD : MICAELA BASTIDAS
FIGURA Nº 01 MAPA
REGIONAL DE
APURIMAC
FIGURA Nº 02 UBICACIÓN DEL PROYECTO
1.3 ACCESOS AL ÁREA DE ESTUDIO.
CUADRO N° 02 – VÍAS DE ACCESO
DIST. TRANSPORTE
TRAM VI Km.
O A
ABANCAY - COMUNIDAD
MICAELA BASTIDAS
CARRETERA 20 VEHÍCULO
“QUISAPATA”
2. ESTUDIOS TOPOGRAFICO
2.1 OBJETIVOS Y ALCANCES
La topografía se ocupa principalmente, de la representación de una porción de la tierra.

Es una ciencia/técnica prima hermana de materias como GEODESIA, CARTOGRAFÍA,
FOTOGRAMETRÍA, GIS. Un levantamiento o topografía consiste en dotar de
coordenadas a puntos de la superficie para representarlas visualmente; estas coordenadas
están referidas a un sistema preestablecido y determinado. Topografía es, por tanto,
diseñar un modelo semejante al terreno, con unas deformaciones y parámetros de
transformación perfectamente acotados.
El producto final suele ser un PLANO o un MAPA. El soporte de esta representación
solía ser una hoja de papel pero está siendo sustituido por un soporte magnético. Es
fundamental el concepto de ESCALA, es el coeficiente de proporcionalidad entre

las medidas lineales del mapa y de la realidad.
A menudo un levantamiento sirve de base para realizar un proyecto complicado de obra
civil. Si este está bien hecho por un topógrafo calificado para ello, el proyecto estará
diseñado sobre un modelo semejante al terreno. Este proyecto estará pues, en condiciones
de ser materializado mediante señales que definan puntos, líneas o planos que sirvan de
referencia para la construcción de los elementos. La colocación de estas señales se
denomina REPLANTEO.
El replanteo de un proyecto es el primer paso en la ejecución del mismo en el terreno y de
él depende que el producto final se corresponda con la definición original.
2.2 METODOLOGÍA
El programa de trabajo realizado con este propósito ha consistido en:

- Exploración in situación del terreno (inspección visual).
- Recolección y análisis de la información existente.
- Plan de la trayectoria de paradas de la Estación Total.
- Monumentación y medición de punto fijo principal y puntos de apoyo (BMs).
- Toma de datos de planimetría y altimetría.
- Descarga y procesamiento de datos.
- Elaboración de planos (actualización y corrección de errores).
2.3 PERSONAL Y EQUIPOS DE TRABAJO
El personal que ha participado en el desarrollo de los trabajos de topografía para obras

secundarias es el siguiente:
 01 ingeniero especialista en topografía digital.

 01 topógrafo.
 02 dibujantes cadistas.
 03 ayudantes porta prismas.
 01 chofer.
2.4 INSTRUMENTO DE USO
Para el presente trabajo se contó con equipos de precisión, buen estado como son los
siguientes:
- 01 Estación Total Gpt – 7503 Topcon
- 03 Prismas y Bastones telescópicos de 2.5 m

- 01 Trípode de Aluminio
- 04 Radios de Comunicación Motorola (5 Km De Alcance)
- 01 winchas de 50m
- 01 winchas de 5m
- 01 GPS GARMIN OREGON 550
ESPECIFICACIONES TECNICAS
- 01 Camioneta HILUX
2.5 INFORMACIÓN CARTOGRÁFICA.
La información cartográfica es de vital importancia, ya que facilita mucho el trabajo de

reconocimiento de la zona, esta información consiste en cartas geográficas a escalas
1:25000, 1:100000, así como también fotos satelitales y fotos aéreas.
Para el caso del presente trabajo la información cartográfica con la que se contó fueron
cartas geográficas a escala 1:100000 y 1:25000, así como un plano del Departamento de
Apurímac, Provincia de Antabamba y del Distrito de Antabamba.
El plano del distrito de Antabamba, sirvió para determinar claramente el área de
influencia del proyecto y las cartas geográficas para planificar los trabajos de
reconocimiento, así como para determinar los posibles puntos de control para los
posteriores trabajos de topografía.
2.6 DIAGNOSTICO TOPOGRÁFICO DE LA ZONA.
La Comunidad de Micaela Bastidas, presenta una topografía ondulada y accidentada esto

se expresa en pendientes que varían entre 5% a 43% lo cual facilitara para el cálculo
hidráulico, ubicación de los reservorios y plantas de tratamiento aguas servidas. Su
relieve presenta pendientes 50% a 70% de vertientes montañosas empinadas, escarpadas
y con colinas en la zona alta, originando una morfología de picos y cumbres bastante
agudas.
2.7 LEVANTAMIENTO TOPOGRÁFICO.
Los proyectos geométricos se basan en los Levantamientos Topográficos y de

Georreferenciación, donde el objetivo fundamental es la reconstrucción de la forma del
terreno y plasmarlos en planos 2D y 3D para que estos representes con la mayor precisión
la información resultante de campo.
Si bien es cierto que los estudios o trabajos topográficos se encuentran enlazados y han
seguido la misma metodología para la totalidad de los trabajos de captación, línea de
conducción, reservorios, línea de aducción, red distribución y planta de tratamiento aguas
servidas.
El levantamiento topográfico propiamente (“relleno”) consiste en determinar

puntos en el terreno dentro y/o fuera del polígono o red de apoyo, para con ello
representar en un plano los detalles artificiales y naturales de la superficie en estudio.
Los detalles artificiales son estructuras hechas por las manos del hombre, tales como
carreteras, caminos edificaciones, puentes, postes, buzones, etc. Los detalles naturales
vienen a ser estructuras generadas por la evolución geológica de la corteza terrestre tales
como ríos, cerros, quebradas, etc.
En nuestro trabajo se ha realizado el levantamiento topográfico (“relleno”) con Estación

Total, empleando el método Taquimétrico. Para ello previamente se orienta la Estación
Total, a partir de dos puntos de coordenadas UTM y cotas absolutas conocidas, siendo
uno de ellos el punto de estación topográfica, desde donde por radiación se toma datos de
todo elemento de infraestructura urbana existente en las calles y avenidas (carreteras,
canales, postes de energía de alta y mediana tensión, postes de alumbrado público, postes
y buzones de teléfono, buzones de desagüe, pistas, veredas, jardines, sardineles, etc. La
Estación Total convierte las dimensiones de ángulos, distancias horizontales y verticales
medidas en campo en coordenadas norte (Y), este (X) y en cota absoluta (Z) para cada
punto tomado. Se ha tomado también puntos de relleno topográfico para determinar el
relieve del terreno (curvas de nivel), en todas las vías por donde se ha proyectado el trazo
de las líneas de conducción, aducción y colectores de desagüe, así como las zonas de
emplazamiento de los reservorios de agua.
Para el levantamiento topográfico de las obras generales se ha contado con cuatro (01)
brigadas de topografía, estando cada brigada conformada por un operador de estación
total, un topógrafo y tres (03) ayudantes porta prismas, bajo la dirección técnica del
ingeniero especialista en topografía digital.
La información recogida en campo se almacena en el colector de datos incorporado a la

Estación Total, información que luego se transfiere a la computadora en archivo Excel
extensión csv.
2.8 TRABAJOS TOPOGRÁFICOS REALIZADOS.
Se ha hecho un reconocimiento del terreno, se ha colocado puntos de control

altimétrico y se ha georreferenciado al levantamiento topográfico a nuestra polígono base
ya descrito, mediante una poligonal abierta (“chicote”).
Se realizaron trabajos de topográfico en levantamiento de captación, línea de conducción,
línea de aducción, área para el planteamiento del reservorio, catastro para el
planteamiento red de distribución, se dejó BMs.
2.9 HITOS REFERENCIA Y BMS
Georreferenciación de Puntos BMs con hitos
Para el control geométrico y planimétrico del proyecto es indispensable tener puntos

estratégicos a todo lo largo del proyecto para que con estos puedan ser referenciados en
cualquier parte y en cualquier momento y obtener resultados que generen continuidad y
empalmes geométricos bien definidos y precisos. Los trabajos se han realizado utilizando
el sistema de posicionamiento global GPS, se trabajó en el sistema de coordenadas UTM
Zona 18 Sur Datum WGS-84.
Metodología
Antes de ubicar los puntos de control de BMs con hitos se hizo un reconocimiento de
campo ubicando en puntos estratégicos a todo lo largo del trayecto.
PUNTOS DE LEVANTAMIENTO TOPOGRÁFICO

N° NORTE ESTE ELEVACIÓN DESCRIPCIÓN
UBICADO EN PIEDRA
BM-1 8485655.607 729059.210 2802.120
FIJA
UBICADO EN PIEDRA
BM-2 8485587.324 728744.025 2769.650
FIJA
UBICADO EN PIEDRA
BM-3 8485865.962 728425.881 2732.580
FIJA
2.10 CALCULO DE GABINETE
Los cálculos de gabinete se realizaron con la finalidad de procesar toda la información

recopilada de campo, del levantamiento topográfico realizado con los diferentes equipos
descritos anteriormente, esta información es evaluada, tratada y posteriormente se
elaboraron los planos topográficos, y en ella los diseños hidráulicos, de cada uno de los
sistemas de riego.
Los planos topográficos y perfiles longitudinales fueron procesados y digitados con los
programas de: AUTOCAD 2020, AUTOCAD CIVIL 3D 2020.
2.11 DATOS DE LEVANTAMIENTO

Se adjunta puntos del levantamiento topográfico.
Se adjunta panel fotográfico.
PUNTOS DE LEVANTAMIENTO TOPOGRÁFICO

N° NORTE ESTE ELEVACIÓN DESCRIPCIÓN
1 8487085.00 726880.52 2390.74 RELLENO/PARCELA
2 8487031.99 726882.84 2370.72 RELLENO/PARCELA
3 8486977.03 726925.20 2364.99 RELLENO/PARCELA
4 8486952.48 726979.07 2368.71 RELLENO/PARCELA
5 8486915.24 727007.17 2359.19 RELLENO/PARCELA
6 8486876.01 727027.36 2348.71 RELLENO/PARCELA
7 8486833.71 727023.00 2342.98 RELLENO/PARCELA
8 8486767.22 727018.52 2344.71 RELLENO/PARCELA
9 8486699.45 726999.68 2345.25 RELLENO/PARCELA
10 8486626.97 726998.45 2346.97 RELLENO/PARCELA
11 8486554.54 726972.69 2319.09 RELLENO/PARCELA
12 8486453.04 726984.68 2275.79 RELLENO/PARCELA
13 8486371.39 727050.07 2249.18 RELLENO/PARCELA
14 8486412.49 727155.60 2326.15 RELLENO/PARCELA
15 8486458.00 727258.73 2357.72 RELLENO/PARCELA
16 8486482.21 727325.10 2360.00 RELLENO/PARCELA
17 8486524.87 727384.78 2380.12 RELLENO/PARCELA
18 8486456.61 727412.79 2374.96 RELLENO/PARCELA
19 8486393.18 727354.90 2350.91 RELLENO/PARCELA
20 8486308.39 727343.92 2335.29 RELLENO/PARCELA
21 8486142.29 727327.62 2285.79 RELLENO/PARCELA
22 8486065.11 727341.83 2295.89 RELLENO/PARCELA

23 8485973.02 727413.69 2322.63 RELLENO/PARCELA
24 8485877.02 727505.79 2301.08 RELLENO/PARCELA
25 8485769.69 727633.57 2353.65 RELLENO/PARCELA
26 8485708.60 727698.67 2392.83 RELLENO/PARCELA
27 8485637.07 727750.55 2397.48 RELLENO/PARCELA
28 8485632.85 727752.99 2396.05 RELLENO/PARCELA
29 8485569.29 727811.18 2403.88 RELLENO/PARCELA
30 8485535.39 727866.73 2424.47 RELLENO/PARCELA
31 8485519.95 727944.80 2460.11 RELLENO/PARCELA
32 8485464.56 728016.27 2469.68 RELLENO/PARCELA
33 8485427.01 728092.26 2498.33 RELLENO/PARCELA
34 8485391.40 728152.08 2518.43 RELLENO/PARCELA
35 8485338.49 728255.00 2539.10 RELLENO/PARCELA
36 8485285.57 728330.09 2538.49 RELLENO/PARCELA
37 8485282.25 728332.12 2537.03 RELLENO/PARCELA
38 8485254.01 728397.52 2547.47 RELLENO/PARCELA
39 8485271.64 728462.94 2579.74 RELLENO/PARCELA
40 8485246.45 728526.23 2574.35 RELLENO/PARCELA
41 8485239.88 728568.82 2575.30 RELLENO/PARCELA
42 8485305.62 728586.79 2612.83 RELLENO/PARCELA
43 8485353.12 728554.52 2627.45 RELLENO/PARCELA
44 8485358.26 728547.01 2627.34 RELLENO/PARCELA
45 8485363.20 728535.14 2627.45 RELLENO/PARCELA
46 8485371.46 728517.40 2626.68 RELLENO/PARCELA
47 8485398.63 728445.36 2619.02 RELLENO/PARCELA
48 8485398.52 728441.37 2618.14 RELLENO/PARCELA
49 8485452.15 728344.29 2619.26 RELLENO/PARCELA
50 8485453.27 728335.98 2619.98 RELLENO/PARCELA
51 8485454.75 728333.41 2618.01 RELLENO/PARCELA
52 8485456.44 728327.78 2618.72 RELLENO/PARCELA
53 8485489.30 728279.52 2621.60 RELLENO/PARCELA
54 8485492.76 728272.18 2621.16 RELLENO/PARCELA
55 8485499.89 728259.40 2621.79 RELLENO/PARCELA
56 8485506.15 728247.91 2620.74 RELLENO/PARCELA
57 8485551.48 728195.48 2618.68 RELLENO/PARCELA
58 8485554.91 728190.14 2617.74 RELLENO/PARCELA
59 8485558.63 728185.54 2615.03 RELLENO/PARCELA
60 8485563.90 728176.96 2612.74 RELLENO/PARCELA
61 8485603.50 728111.98 2593.06 RELLENO/PARCELA
62 8485692.21 728020.61 2579.11 RELLENO/PARCELA
63 8485694.90 728015.05 2577.92 RELLENO/PARCELA
64 8485775.14 727918.66 2538.79 RELLENO/PARCELA
65 8485897.82 727775.37 2476.28 RELLENO/PARCELA
66 8485979.06 727631.12 2401.65 RELLENO/PARCELA
67 8486108.33 727575.52 2441.56 RELLENO/PARCELA
68 8486217.57 727549.71 2443.38 RELLENO/PARCELA
69 8486418.26 727553.62 2435.84 RELLENO/PARCELA

70 8486574.26 727502.85 2409.07 RELLENO/PARCELA
71 8486636.44 727411.92 2442.84 RELLENO/PARCELA
72 8486586.61 727198.65 2405.34 RELLENO/PARCELA
73 8486616.70 727119.39 2393.05 RELLENO/PARCELA
74 8486715.89 727085.20 2385.43 RELLENO/PARCELA
75 8486842.53 727117.56 2397.17 RELLENO/PARCELA
76 8486929.92 727117.08 2407.89 RELLENO/PARCELA
77 8486929.58 727114.46 2406.36 RELLENO/PARCELA
78 8487005.90 727035.52 2418.40 RELLENO/PARCELA
79 8487007.87 727030.98 2418.80 RELLENO/PARCELA
80 8487012.12 727023.20 2419.40 RELLENO/PARCELA
81 8487089.01 726937.19 2418.98 RELLENO/PARCELA
82 8487168.86 726867.32 2417.23 RELLENO/PARCELA
83 8487201.62 726924.25 2459.99 RELLENO/PARCELA
84 8487109.40 727040.38 2477.64 RELLENO/PARCELA
85 8487008.89 727137.01 2456.82 RELLENO/PARCELA
86 8486908.81 727206.84 2460.50 RELLENO/PARCELA
87 8486800.41 727214.40 2459.50 RELLENO/PARCELA
88 8486798.81 727212.40 2457.62 RELLENO/PARCELA
89 8486747.34 727276.37 2475.07 RELLENO/PARCELA
90 8486693.57 727424.89 2482.33 RELLENO/PARCELA
91 8486668.37 727496.24 2464.48 RELLENO/PARCELA
92 8486609.76 727596.51 2450.55 RELLENO/PARCELA
93 8486615.10 727700.61 2496.50 RELLENO/PARCELA
94 8486686.36 727738.75 2503.81 RELLENO/PARCELA
95 8486687.01 727734.98 2502.46 RELLENO/PARCELA
96 8486696.72 727680.94 2493.34 RELLENO/PARCELA
97 8486803.44 727573.57 2560.92 RELLENO/PARCELA
98 8486802.03 727571.65 2559.84 RELLENO/PARCELA
99 8486799.63 727566.94 2557.28 RELLENO/PARCELA
100 8486783.26 727511.72 2546.42 RELLENO/PARCELA
101 8486782.17 727508.36 2546.92 RELLENO/PARCELA
102 8486818.15 727416.26 2553.52 RELLENO/PARCELA
103 8486821.09 727410.83 2553.56 RELLENO/PARCELA
104 8486822.05 727404.07 2552.18 RELLENO/PARCELA
105 8486883.97 727332.53 2537.21 RELLENO/PARCELA
106 8486886.33 727328.11 2536.50 RELLENO/PARCELA
107 8486992.59 727244.72 2494.44 RELLENO/PARCELA
108 8487111.68 727160.14 2530.02 RELLENO/PARCELA
109 8487198.63 727074.59 2533.45 RELLENO/PARCELA
110 8487270.74 727093.16 2579.14 RELLENO/PARCELA
111 8487198.47 727190.20 2590.29 RELLENO/PARCELA
112 8487197.27 727192.56 2590.34 RELLENO/PARCELA
113 8487110.56 727280.15 2555.72 RELLENO/PARCELA
114 8487108.68 727281.03 2554.67 RELLENO/PARCELA
115 8487009.30 727353.33 2553.22 RELLENO/PARCELA
116 8486940.63 727445.36 2598.70 RELLENO/PARCELA

117 8486891.89 727542.25 2603.18 RELLENO/PARCELA
118 8486863.66 727620.64 2598.78 RELLENO/PARCELA
119 8486824.27 727701.00 2578.87 RELLENO/PARCELA
120 8486820.48 727705.96 2575.48 RELLENO/PARCELA
121 8486813.58 727711.79 2570.19 RELLENO/PARCELA
122 8486750.30 727784.81 2531.58 RELLENO/PARCELA
123 8486746.81 727787.52 2531.88 RELLENO/PARCELA
124 8486727.24 727834.70 2543.13 RELLENO/PARCELA
125 8486801.62 727880.80 2570.69 RELLENO/PARCELA
126 8486843.91 727797.70 2592.01 RELLENO/PARCELA
127 8486845.63 727796.88 2593.76 RELLENO/PARCELA
128 8486894.48 727711.68 2620.33 RELLENO/PARCELA
129 8486895.69 727707.52 2621.06 RELLENO/PARCELA
130 8486966.94 727599.75 2639.67 RELLENO/PARCELA
131 8487017.71 727503.28 2630.33 RELLENO/PARCELA
132 8487020.06 727497.16 2628.77 RELLENO/PARCELA
133 8487080.37 727419.96 2594.28 RELLENO/PARCELA
134 8487082.15 727413.28 2592.36 RELLENO/PARCELA
135 8487084.13 727411.01 2590.48 RELLENO/PARCELA
136 8487170.91 727287.50 2586.54 RELLENO/PARCELA
137 8487243.93 727205.04 2620.21 RELLENO/PARCELA
138 8487287.37 727228.89 2652.15 RELLENO/PARCELA
139 8487245.14 727314.62 2625.17 RELLENO/PARCELA
140 8487183.80 727392.23 2598.20 RELLENO/PARCELA
141 8487108.89 727491.59 2635.88 RELLENO/PARCELA
142 8487054.42 727601.13 2670.12 RELLENO/PARCELA
143 8487051.64 727603.68 2670.39 RELLENO/PARCELA
144 8486982.10 727685.30 2662.97 RELLENO/PARCELA
145 8486978.03 727692.69 2661.71 RELLENO/PARCELA
146 8486932.82 727793.52 2647.95 RELLENO/PARCELA
147 8486930.38 727794.72 2645.96 RELLENO/PARCELA
148 8486901.12 727883.28 2625.70 RELLENO/PARCELA
149 8486892.01 727965.27 2614.48 RELLENO/PARCELA
150 8486941.79 727917.52 2648.28 RELLENO/PARCELA
151 8486946.38 727908.53 2652.22 RELLENO/PARCELA
152 8486980.58 727833.43 2677.88 RELLENO/PARCELA
153 8486984.26 727823.35 2678.05 RELLENO/PARCELA
154 8486988.48 727812.10 2680.85 RELLENO/PARCELA
155 8487056.50 727712.88 2701.35 RELLENO/PARCELA
156 8487060.69 727705.37 2701.84 RELLENO/PARCELA
157 8487062.63 727699.39 2701.39 RELLENO/PARCELA
158 8487130.61 727611.47 2699.40 RELLENO/PARCELA
159 8487131.84 727607.41 2698.36 RELLENO/PARCELA
160 8487219.53 727522.98 2670.69 RELLENO/PARCELA
161 8487221.99 727520.33 2669.15 RELLENO/PARCELA
162 8487299.88 727433.96 2639.99 RELLENO/PARCELA
163 8487333.94 727346.39 2665.61 RELLENO/PARCELA

164 8487333.54 727342.88 2666.96 RELLENO/PARCELA
165 8487334.92 727340.08 2668.01 RELLENO/PARCELA
166 8487336.29 727333.43 2670.09 RELLENO/PARCELA
167 8487346.36 727279.68 2681.30 RELLENO/PARCELA
168 8486948.37 728051.16 2634.58 RELLENO/PARCELA
169 8486987.14 728125.77 2654.26 RELLENO/PARCELA
170 8487022.23 728179.68 2682.48 RELLENO/PARCELA
171 8486905.88 728199.90 2685.41 RELLENO/PARCELA
172 8486751.70 728195.22 2690.94 RELLENO/PARCELA
173 8486596.82 728213.38 2694.21 RELLENO/PARCELA
174 8486589.44 728214.79 2695.81 RELLENO/PARCELA
175 8486452.99 728192.58 2689.50 RELLENO/PARCELA
176 8486498.98 728118.82 2636.69 RELLENO/PARCELA
177 8486603.73 728106.98 2643.54 RELLENO/PARCELA
178 8486743.19 728097.41 2649.89 RELLENO/PARCELA
179 8486854.42 728102.91 2632.82 RELLENO/PARCELA
180 8486878.53 728054.80 2616.80 RELLENO/PARCELA
181 8486871.34 728039.00 2608.38 RELLENO/PARCELA
182 8486816.61 727977.29 2593.29 RELLENO/PARCELA
183 8486599.09 728011.20 2610.07 RELLENO/PARCELA
184 8486421.00 728046.62 2600.61 RELLENO/PARCELA
185 8486399.08 727973.30 2577.85 RELLENO/PARCELA
186 8486447.00 727908.79 2567.94 RELLENO/PARCELA
187 8486549.63 727910.27 2582.82 RELLENO/PARCELA
188 8486554.76 727907.94 2582.14 RELLENO/PARCELA
189 8486557.73 727905.16 2582.31 RELLENO/PARCELA
190 8486653.00 727879.32 2573.53 RELLENO/PARCELA
191 8486652.83 727876.16 2571.29 RELLENO/PARCELA
192 8486641.58 727801.32 2536.69 RELLENO/PARCELA
193 8486525.45 727778.04 2542.64 RELLENO/PARCELA
194 8486315.42 727849.89 2539.47 RELLENO/PARCELA
195 8487071.01 728173.95 2690.20 RELLENO/PARCELA
196 8487075.38 728092.23 2693.39 RELLENO/PARCELA
197 8487031.71 728013.72 2685.25 RELLENO/PARCELA
198 8487000.55 728238.03 2713.90 RELLENO/PARCELA
199 8486900.62 728251.18 2716.99 RELLENO/PARCELA
200 8486802.65 728243.47 2709.78 RELLENO/PARCELA
201 8486798.25 728243.84 2709.43 RELLENO/PARCELA
202 8486792.99 728243.15 2710.99 RELLENO/PARCELA
203 8486595.47 728271.29 2728.53 RELLENO/PARCELA
204 8486593.06 728269.91 2727.65 RELLENO/PARCELA
205 8486449.14 728251.52 2728.83 RELLENO/PARCELA
206 8486356.40 728249.69 2725.74 RELLENO/PARCELA
207 8486234.90 728265.60 2732.97 RELLENO/PARCELA
208 8486113.69 728290.96 2741.36 RELLENO/PARCELA
209 8486108.21 728289.84 2740.06 RELLENO/PARCELA
210 8486020.45 728310.90 2738.53 RELLENO/PARCELA

211 8485947.27 728351.29 2732.29 RELLENO/PARCELA
212 8485891.36 728247.74 2683.18 RELLENO/PARCELA
213 8485894.31 728242.51 2681.30 RELLENO/PARCELA
214 8485987.55 728194.48 2668.40 RELLENO/PARCELA
215 8486080.49 728180.32 2669.44 RELLENO/PARCELA
216 8486198.84 728159.14 2660.49 RELLENO/PARCELA
217 8486286.01 728151.36 2657.06 RELLENO/PARCELA
218 8486290.28 728149.63 2656.94 RELLENO/PARCELA
219 8486416.58 728130.29 2645.08 RELLENO/PARCELA
220 8486339.18 728015.32 2587.05 RELLENO/PARCELA
221 8486205.67 728058.11 2603.44 RELLENO/PARCELA
222 8486068.61 728100.28 2627.62 RELLENO/PARCELA
223 8485941.53 728140.48 2642.63 RELLENO/PARCELA
224 8485856.57 728172.84 2657.60 RELLENO/PARCELA
225 8486302.26 727906.34 2552.42 RELLENO/PARCELA
226 8486136.05 727940.57 2545.35 RELLENO/PARCELA
227 8486010.62 727991.13 2579.27 RELLENO/PARCELA
228 8486003.98 727994.23 2581.52 RELLENO/PARCELA
229 8485892.70 728039.89 2602.56 RELLENO/PARCELA
230 8485816.10 728091.97 2625.52 RELLENO/PARCELA
231 8485742.15 728119.55 2635.57 RELLENO/PARCELA
232 8485818.15 727990.81 2575.02 RELLENO/PARCELA
233 8485926.62 727895.17 2537.29 RELLENO/PARCELA
234 8486021.16 727775.34 2478.96 RELLENO/PARCELA
235 8486124.07 727693.97 2469.61 RELLENO/PARCELA
236 8486271.45 727679.65 2487.03 RELLENO/PARCELA
237 8486388.97 727660.89 2485.28 RELLENO/PARCELA
238 8486390.89 727658.90 2484.99 RELLENO/PARCELA
239 8486530.93 727667.83 2493.72 RELLENO/PARCELA
240 8486337.84 727770.32 2518.55 RELLENO/PARCELA
241 8486240.19 727783.47 2506.73 RELLENO/PARCELA
242 8486235.50 727783.07 2506.73 RELLENO/PARCELA
243 8486102.24 727832.61 2504.91 RELLENO/PARCELA
244 8486095.31 727834.51 2505.50 RELLENO/PARCELA
245 8486091.52 727836.09 2506.59 RELLENO/PARCELA
246 8485967.02 727913.53 2543.65 RELLENO/PARCELA
247 8485943.84 727555.14 2356.28 RELLENO/PARCELA
248 8485802.58 727720.01 2430.95 RELLENO/PARCELA
249 8485650.85 727879.95 2484.52 RELLENO/PARCELA
250 8485539.87 728017.21 2508.61 RELLENO/PARCELA
251 8485538.45 728020.35 2509.25 RELLENO/PARCELA
252 8485531.98 728029.76 2510.97 RELLENO/PARCELA
253 8485461.38 728171.82 2569.12 RELLENO/PARCELA
254 8485399.70 728283.92 2584.22 RELLENO/PARCELA
255 8485396.69 728289.20 2584.06 RELLENO/PARCELA
256 8485343.24 728383.65 2582.22 RELLENO/PARCELA
257 8485309.09 728481.45 2600.29 RELLENO/PARCELA

258 8485298.59 728527.52 2603.52 RELLENO/PARCELA
259 8486055.79 727499.53 2394.76 RELLENO/PARCELA
260 8486247.08 727470.25 2404.19 RELLENO/PARCELA
261 8486387.58 727455.78 2394.09 RELLENO/PARCELA
262 8486533.42 727448.24 2394.55 RELLENO/PARCELA
263 8486433.37 727307.28 2343.96 RELLENO/PARCELA
264 8486427.19 727303.67 2341.07 RELLENO/PARCELA
265 8486332.98 727252.38 2311.65 RELLENO/PARCELA
266 8486220.20 727204.28 2245.33 RELLENO/PARCELA
267 8485435.11 728545.81 2653.24 RELLENO/PARCELA
268 8485502.46 728444.48 2653.50 RELLENO/PARCELA
269 8485542.86 728376.28 2659.88 RELLENO/PARCELA
270 8485608.90 728301.52 2661.66 RELLENO/PARCELA
271 8485692.50 728236.72 2660.66 RELLENO/PARCELA
272 8485775.68 728185.05 2659.79 RELLENO/PARCELA
273 8485822.93 728227.47 2676.21 RELLENO/PARCELA
274 8485826.44 728292.57 2695.05 RELLENO/PARCELA
275 8485824.98 728294.72 2695.69 RELLENO/PARCELA
276 8485691.16 728362.66 2687.38 RELLENO/PARCELA
277 8485641.21 728410.39 2685.23 RELLENO/PARCELA
278 8485583.45 728487.32 2682.76 RELLENO/PARCELA
279 8485551.41 728548.97 2688.58 RELLENO/PARCELA
280 8485504.03 728602.47 2690.37 RELLENO/PARCELA
281 8485649.46 728532.59 2715.84 RELLENO/PARCELA
282 8485696.57 728454.74 2704.44 RELLENO/PARCELA
283 8485764.20 728399.86 2707.32 RELLENO/PARCELA
284 8485764.32 728397.99 2707.57 RELLENO/PARCELA
285 8485829.62 728334.31 2706.17 RELLENO/PARCELA
286 8485878.77 728297.67 2701.04 RELLENO/PARCELA
287 8485896.96 728319.55 2710.96 RELLENO/PARCELA
288 8485877.79 728338.78 2714.03 RELLENO/PARCELA
289 8485821.61 728378.89 2715.27 RELLENO/PARCELA
290 8485792.68 728418.80 2717.42 RELLENO/PARCELA
291 8485758.58 728446.25 2715.26 RELLENO/PARCELA
292 8485852.89 728390.39 2724.16 RELLENO/PARCELA
293 8486806.15 726882.63 2276.28 RELLENO/PARCELA
294 8486832.36 726930.63 2299.53 RELLENO/PARCELA
295 8486858.02 726984.33 2323.61 RELLENO/PARCELA
296 8486899.53 727080.14 2383.55 RELLENO/PARCELA
297 8486962.61 727195.78 2457.99 RELLENO/PARCELA
298 8487018.21 727249.00 2504.31 RELLENO/PARCELA
299 8487088.87 727312.01 2548.21 RELLENO/PARCELA
300 8487147.53 727347.25 2577.63 RELLENO/PARCELA
301 8487211.07 727370.94 2605.52 RELLENO/PARCELA
302 8487244.37 727393.90 2615.63 RELLENO/PARCELA
303 8487340.31 727440.96 2655.28 RELLENO/PARCELA
304 8487399.78 727469.93 2677.29 RELLENO/PARCELA

305 8487396.02 727471.31 2676.29 RELLENO/PARCELA
306 8486588.50 727547.77 2427.45 RELLENO/PARCELA
307 8486657.04 727668.70 2478.30 RELLENO/PARCELA
308 8486710.64 727767.26 2518.13 RELLENO/PARCELA
309 8486761.15 727834.71 2541.07 RELLENO/PARCELA
310 8486829.14 727930.62 2585.00 RELLENO/PARCELA
311 8486844.17 727996.64 2597.09 RELLENO/PARCELA
312 8486907.14 728066.81 2627.66 RELLENO/PARCELA
313 8486950.48 728108.94 2643.41 RELLENO/PARCELA
314 8486045.53 727661.59 2438.89 RELLENO/PARCELA
315 8486162.31 727739.23 2483.16 RELLENO/PARCELA
316 8486243.00 727823.48 2518.26 RELLENO/PARCELA
317 8486329.97 727906.72 2554.10 RELLENO/PARCELA
318 8486362.23 727950.03 2568.24 RELLENO/PARCELA
319 8486512.42 727972.40 2588.76 RELLENO/PARCELA
320 8486710.44 727874.98 2561.54 RELLENO/PARCELA
321 8486705.56 727867.82 2558.72 RELLENO/PARCELA
322 8486697.49 727854.50 2554.00 RELLENO/PARCELA
323 8486529.18 727619.62 2465.37 RELLENO/PARCELA
324 8486262.66 727395.13 2361.81 RELLENO/PARCELA
325 8486135.22 727185.24 2187.48 RELLENO/PARCELA
326 8485874.83 727677.34 2404.51 RELLENO/PARCELA
327 8485893.75 727847.72 2516.06 RELLENO/PARCELA
328 8485915.25 727945.91 2558.42 RELLENO/PARCELA
329 8485919.11 727991.57 2581.02 RELLENO/PARCELA
330 8485939.42 728064.92 2613.51 RELLENO/PARCELA
331 8485969.15 728106.93 2630.27 RELLENO/PARCELA
332 8485984.38 728152.38 2650.51 RELLENO/PARCELA
333 8485985.28 728229.09 2685.67 RELLENO/PARCELA
334 8485493.00 728012.22 2481.97 RELLENO/PARCELA
335 8485542.52 728054.48 2531.38 RELLENO/PARCELA
336 8485588.49 728086.37 2573.33 RELLENO/PARCELA
337 8485364.46 728269.53 2561.36 RELLENO/PARCELA
338 8485442.88 728294.73 2606.49 RELLENO/PARCELA
339 8485504.17 728322.80 2636.46 RELLENO/PARCELA
340 8485308.90 728330.24 2549.67 RELLENO/PARCELA
341 8485372.86 728372.68 2591.33 RELLENO/PARCELA
342 8485402.92 728405.03 2611.56 RELLENO/PARCELA
343 8485446.58 728447.29 2635.38 RELLENO/PARCELA
344 8485502.43 728490.62 2659.80 RELLENO/PARCELA
345 8485550.05 728509.35 2678.34 RELLENO/PARCELA
346 8485604.54 728528.65 2700.87 RELLENO/PARCELA
347 8485659.23 728532.85 2718.39 RELLENO/PARCELA
348 8485333.35 728588.24 2624.77 RELLENO/PARCELA
349 8485399.35 728611.48 2656.41 RELLENO/PARCELA
350 8485448.54 728649.56 2685.60 RELLENO/PARCELA
351 8485523.84 728645.10 2709.23 RELLENO/PARCELA

352 8485661.73 728087.19 2605.41 RELLENO/PARCELA
353 8485813.45 728149.45 2649.94 RELLENO/PARCELA
354 8486677.65 727181.58 2421.33 RELLENO/PARCELA
355 8486477.47 727166.35 2370.00 RELLENO/PARCELA
356 8486529.99 727276.02 2385.09 RELLENO/PARCELA
357 8486768.40 727134.40 2416.51 RELLENO/PARCELA
358 8486636.99 727151.70 2405.80 RELLENO/PARCELA
359 8486557.97 727110.57 2382.97 RELLENO/PARCELA
360 8486638.29 727243.85 2427.12 RELLENO/PARCELA
361 8485868.44 728414.38 2731.30 REFERENCIA
362 8485865.95 728409.05 2730.22 RELLENO
363 8485870.81 728412.54 2731.98 RELLENO
364 8485873.44 728420.28 2734.18 RELLENO
365 8485871.78 728424.79 2734.00 RELLENO
366 8485867.30 728417.77 2731.63 RELLENO
367 8485867.01 728413.26 2731.01 RELLENO
368 8485864.09 728410.81 2730.17 RELLENO
369 8485863.70 728406.62 2729.70 RELLENO
370 8485864.00 728400.10 2729.84 RELLENO
371 8485861.72 728398.76 2728.99 CANAL
372 8485861.19 728398.46 2728.91 CANAL
373 8485859.09 728412.04 2729.20 CANAL
374 8485858.58 728412.23 2729.16 CANAL
375 8485855.17 728414.20 2727.97 RELLENO
376 8485855.34 728404.64 2727.39 RELLENO
377 8485846.82 728394.59 2724.03 RELLENO
378 8485858.53 728406.48 2728.82 RELLENO
379 8485861.95 728416.26 2730.53 RELLENO
380 8485857.92 728421.45 2729.55
381 8485847.75 728441.39 2732.50 EJE
382 8485833.56 728461.06 2734.01 EJE
383 8485794.00 728488.07 2735.71 EJE
384 8485789.09 728507.32 2737.96 EJE
385 8485787.75 728527.47 2739.28 EJE
386 8485771.46 728532.54 2741.48 EJE
387 8485738.99 728550.72 2743.51 EJE
388 8485727.77 728567.59 2746.21 EJE
389 8485715.34 728590.25 2748.05 EJE
390 8485697.10 728598.57 2750.03 EJE
391 8485683.87 728603.05 2752.12 EJE
392 8485672.76 728606.53 2753.53 EJE
393 8485656.74 728613.73 2755.39 EJE
394 8485634.93 728625.60 2757.37 EJE
395 8485616.11 728651.04 2760.03 EJE
396 8485602.17 728679.81 2761.41 EJE
397 8485587.57 728702.18 2763.58 EJE
398 8485580.89 728733.66 2765.82 EJE

399 8485581.08 728761.49 2767.72 EJE
400 8485584.67 728784.10 2769.26 EJE
401 8485594.65 728804.66 2771.63 EJE
402 8485604.57 728829.99 2773.42 EJE
403 8485606.36 728849.93 2775.57 EJE
404 8485598.25 728874.58 2777.59 EJE
405 8485593.85 728896.75 2779.50 EJE
406 8485594.63 728927.53 2781.40 EJE
407 8485597.26 728948.03 2783.88 EJE
408 8485593.47 728972.86 2785.57 EJE
409 8485584.54 728995.90 2787.30 EJE
410 8485595.08 729019.83 2789.51 EJE
411 8485608.73 729038.92 2791.86 EJE
412 8485621.10 729051.49 2793.25 EJE
413 8485634.64 729057.97 2795.99 EJE
414 8485649.01 729068.03 2797.33 EJE
415 8485661.84 729071.82 2799.33 EJE
416 8485849.21 728416.32 2725.45 TN
417 8485839.84 728436.72 2728.45 TN
418 8485826.96 728455.47 2730.42 TN
419 8485787.65 728483.63 2731.12 TN
420 8485780.69 728506.50 2734.42 TN
421 8485780.31 728520.52 2735.77 TN
422 8485767.10 728521.62 2738.42 TN
423 8485729.20 728542.57 2738.78 TN
424 8485707.18 728579.73 2744.05 TN
425 8485694.44 728589.11 2744.45 TN
426 8485680.78 728594.71 2748.12 TN
427 8485668.59 728597.31 2750.02 TN
428 8485652.28 728604.39 2752.45 TN
429 8485629.38 728615.82 2752.45 TN
430 8485609.75 728647.36 2755.45 TN
431 8485595.97 728674.50 2757.42 TN
432 8485580.73 728698.83 2759.45 TN
433 8485572.15 728733.77 2761.20 TN
434 8485573.80 728763.32 2763.45 TN
435 8485576.32 728788.59 2765.45 TN
436 8485586.21 728808.49 2767.78 TN
437 8485592.92 728831.92 2769.42 TN
438 8485595.64 728848.67 2771.12 TN
439 8485587.71 728871.15 2773.74 TN
440 8485583.68 728895.79 2775.12 TN
441 8485584.28 728927.52 2778.05 TN
442 8485587.01 728948.98 2779.45 TN
443 8485584.81 728970.38 2781.45 TN
444 8485577.53 728993.60 2784.23 TN
445 8485590.13 729024.05 2785.45 TN

446 8485602.44 729043.10 2788.45 TN
447 8485617.89 729057.31 2789.25 TN
448 8485631.97 729064.86 2791.78 TN
449 8485647.27 729073.34 2794.36 TN
450 8485663.04 729079.28 2795.45 TN
451 8485666.64 729072.90 2798.50 TN
452 8485856.92 728447.84 2735.78 TN
453 8485841.55 728469.80 2738.45 TN
454 8485804.20 728495.53 2740.45 TN
455 8485797.73 728536.09 2744.05 TN
456 8485776.19 728542.82 2746.12 TN
457 8485746.51 728558.99 2748.36 TN
458 8485723.69 728599.24 2752.08 TN
459 8485701.82 728608.93 2754.40 TN
460 8485675.34 728615.46 2757.78 TN
461 8485640.87 728632.64 2761.45 TN
462 8485610.38 728684.45 2766.35 TN
463 8485596.19 728706.71 2768.02 TN
464 8485590.04 728733.94 2770.21 TN
465 8485593.70 728781.04 2774.05 TN
466 8485613.81 728826.60 2778.04 TN
467 8485616.16 728850.07 2780.42 TN
468 8485603.04 728896.96 2783.78 TN
469 8485607.12 728948.12 2787.25 TN
470 8485594.86 728994.69 2791.45 TN
471 8485602.56 728975.02 2789.45 TN
472 8485615.73 729031.59 2796.45 TN
473 8485603.74 729014.06 2793.78 TN
474 8485626.81 729042.67 2797.74 TN
475 8485639.10 729048.34 2798.12 TN
476 8485653.33 729058.77 2801.12 TN
477 8485663.43 729061.30 2803.78 TN
478 8485672.53 729064.55 2803.88 TN
Imagen 1. Levantamiento topográfico con Estación Total.

(Lugar de Planteamiento de Reservorio)
Imagen 2. Vista Panorámica de Área de Riego (Parcelas)

Municipalidad Distrital de Tamburco: Estudio Topográfico

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Municipalidad Distrital de Tamburco: Estudio Topográfico

Cargado por

Copyright:

Formatos disponibles

MUNICIPALIDAD DISTRITAL DE TAMBURCO

“Año del Fortalecimiento de la Soberanía Nacional”

1. ANTECEDENTES Y ASPECTOS GENERALES

2. ALCANCES DE LOS SERVICIOS

4.2. Equipo De Computo

4.3. Equipo De Software Topográfico

4.4. Brigadas De Campo Y Gabinete

6.1. Reconocimiento Del Terreno

7.0. RESULTADOS DE CAMPO Y TRABAJO

7.1. Instalación DE BMs

8.0. TRABAJO DE GABINETE

8.1. Ordenamiento De Datos Y Comprobaciones Generales De Libretas De

9.0. CONCLUSIONES Y RECOMENDACIONES

9.3. Puntos Conocidos Donde Se Inicia La Radiación

10.1. CUADRO DE RESUMEN DE BM,S

10.2. DATA DEL LEVANTAMIENTO TOPOGRAFICO

10.4. PANEL FOTOGRAFICO

10.5. CERTIFICADOS DE CALIBRACION DE EQUIPOS

10.7.01 PLANO TOPOGRAFICO

10.7.02 PLANO PAVIMENTACION EXISTENTE

10.7.03 PLANO UBICACIÓN LOCALIZACION

10.7.04 PLANO CLAVE

10.7.05 PLANO PERFIL LONGITUDINAL

10.7.06 PLANO DE CORTES

1.1 Nombre del proyecto.

1.2 Ubicación Política.

1.3 Accesos al área de estudio.

2.1 Objetivos y alcances.

2.3 Personal y equipos de trabajo.

2.4 Instrumentos de uso.

2.5 Información cartográfica.

2.6 Diagnostico topografía de la zona.

2.7 Levantamiento topográfico.

2.8 Trabajos topográficos realizados.

2.9 Hitos referenciales y BMS.

2.10 Calculo de gabinete.

2.11 Datos de levantamiento.

1.1 NOMBRE DEL PROYECTO.

“CREACION DEL SISTEMA DE RIEGO DEL SECTOR DENOMINADO ROSASPATA

1.2 UBICACIÓN POLITICA.

FIGURA Nº 02 UBICACIÓN DEL PROYECTO

1.3 ACCESOS AL ÁREA DE ESTUDIO.

CUADRO N° 02 – VÍAS DE ACCESO

2.1 OBJETIVOS Y ALCANCES

La topografía se ocupa principalmente, de la representación de una porción de la tierra.

fundamental el concepto de ESCALA, es el coeficiente de proporcionalidad entre

El programa de trabajo realizado con este propósito ha consistido en:

2.3 PERSONAL Y EQUIPOS DE TRABAJO

El personal que ha participado en el desarrollo de los trabajos de topografía para obras

 01 ingeniero especialista en topografía digital.

2.4 INSTRUMENTO DE USO

- 01 Estación Total Gpt – 7503 Topcon

- 03 Prismas y Bastones telescópicos de 2.5 m

2.5 INFORMACIÓN CARTOGRÁFICA.

La información cartográfica es de vital importancia, ya que facilita mucho el trabajo de

2.6 DIAGNOSTICO TOPOGRÁFICO DE LA ZONA.

La Comunidad de Micaela Bastidas, presenta una topografía ondulada y accidentada esto

2.7 LEVANTAMIENTO TOPOGRÁFICO.

Los proyectos geométricos se basan en los Levantamientos Topográficos y de

El levantamiento topográfico propiamente (“relleno”) consiste en determinar

En nuestro trabajo se ha realizado el levantamiento topográfico (“relleno”) con Estación

La información recogida en campo se almacena en el colector de datos incorporado a la

2.8 TRABAJOS TOPOGRÁFICOS REALIZADOS.
