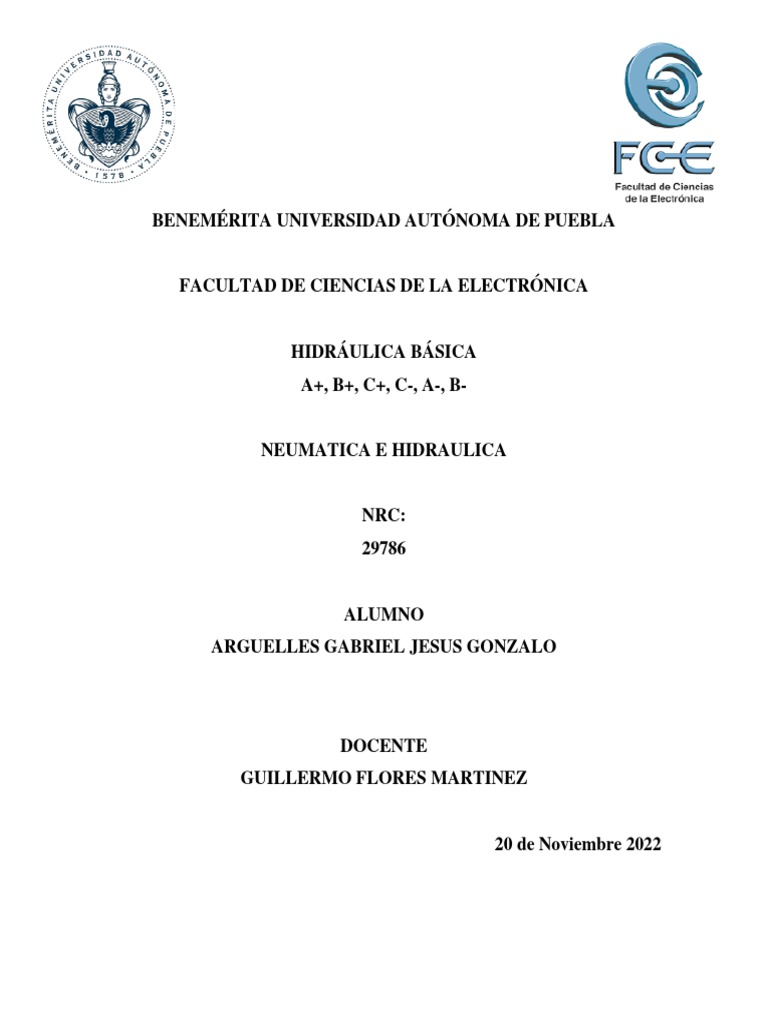

BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA

FACULTAD DE CIENCIAS DE LA ELECTRÓNICA

HIDRÁULICA BÁSICA
A+, B+, C+, C-, A-, B-

NEUMATICA E HIDRAULICA

NRC:
29786

ALUMNO
ARGUELLES GABRIEL JESUS GONZALO

DOCENTE
GUILLERMO FLORES MARTINEZ

20 de Noviembre 2022
EJERCICIO PROPUESTO
Construir un circuito hidráulico de 3 cilindros de doble efecto que realice la siguiente
secuencia de movimientos.
A+, B+, C+, C-, A-, B-
En este ejercicio se propone realizar una secuencia que sea realizada con 3 válvulas siguiendo
la secuencia de:
A+, B+, C+, C-, A-, B-
Para poder realizar esta secuencia, es necesario seguir un número pequeño de pasos que nos
permita diseñar nuestro circuito electro-neumático:
• Use la metodología que prefiera <cascada, paso a paso mínimo, paso a paso
máximo>.
• La presión de la unidad de bombeo deberá ajustarse para que los cilindros tengan
una presión de 50 bar.
• La unidad de bombeo debe proporcionar un caudal de 10 l/min.
• Use válvulas 4/3 con posición inicial de centro cerrado.
• Use válvula Check con resorte.
• Use unidad de bombeo en simbología completa (NO simplificada).

Método paso a paso máximo

Este método presenta una mayor rapidez de mando ya que las válvulas se conectan en
paralelo, alimentándose directamente de la red. Sin embargo, frente al método de cascada
presenta el inconveniente que, para el mismo número de salidas, el método paso a
paso necesita una válvula de memoria más, una por cada línea de salida que necesitemos.
Además, no puede utilizarse cuando el número de salidas sea dos (ya que cada salida debe
borrar la anterior, no podría activarse).
Algunas de las ventajas que presentamos para trabajar cn el método paso a paso son que:
o Maneja un numero de grupos >2
o Se utiliza una alimentación directa
o Presenta mayor rapidez ya que trabaja en paralelo
Entre otras ventajas que se puedan encontrar.
Una vez propuesto nuestro ejercicio, procedemos con la solución del problema, para esto
usamos nuestro programa de FluidSIM de Festo hidráulica, la cual nos permitirá tener todos
los componentes necesarios,
Y una vez propuesta la secuencia a seguir y las condiciones de las válvulas, procedemos a
realizar nuestro circuito hidráulico, para el cual usaremos
✓ Cilindros de doble efecto
✓ Válvulas estranguladoras antirretorno
✓ Válvulas 4/3 con posición inicial de centro cerrado
✓ Grupo motriz con una válvula de presión y una unidad de bomba a 10 l/min.
Procedemos a realizar nuestro circuito, el cual nos queda de esta manera:

Siguiendo la secuencia propuesta la cual la vemos en los cilindros de doble efecto:

Cilindro A realizando A+
Cilindro B realizando B+

Cilindro C realizando C+
Cilindro C realizando C-

Cilindro A realizando A-
 Cilindro B realizando B-

A continuación se agregará un vídeo muestra del funcionamiento de nuestro circuito

hidráulico.
https://youtu.be/m9IeIz9cYLk
