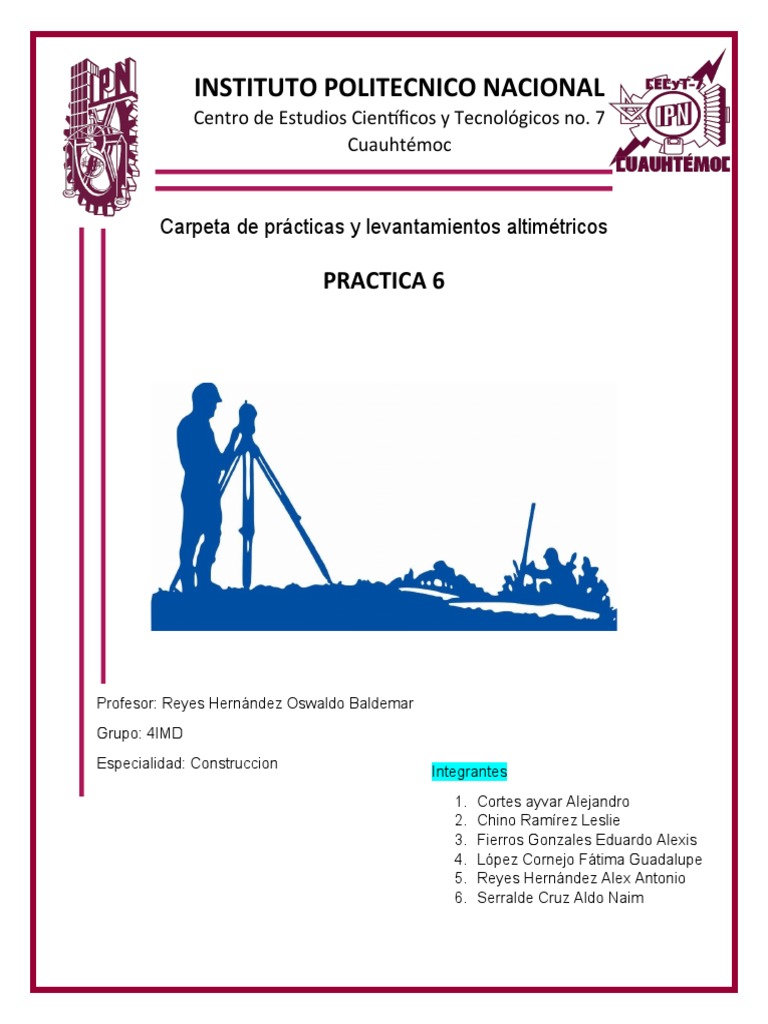

INSTITUTO POLITECNICO NACIONAL

Centro de Estudios Científicos y Tecnológicos no. 7

Cuauhtémoc

Carpeta de prácticas y levantamientos altimétricos

PRACTICA 6

Profesor: Reyes Hernández Oswaldo Baldemar

Grupo: 4IMD
Especialidad: Construccion
Integrantes
1. Cortes ayvar Alejandro
2. Chino Ramírez Leslie
3. Fierros Gonzales Eduardo Alexis
4. López Cornejo Fátima Guadalupe
5. Reyes Hernández Alex Antonio
6. Serralde Cruz Aldo Naim
 Introducción

Este método llamado se conoce como nivelación compuesta y esta es

aplicada cuando no es posible el uso del método llamado nivelación
simple porque los puntos A y B están a una distancia mayor a 200 mts
o en ocasiones donde no es posible tomar las lecturas por culpa de
obstáculos que hay en el terreno, es ahí donde haremos uso de la
nivelación compuesta esta consiste en repetir el trabajo de campo de
una nivelación simple las veces que se requiera estableciendo puntos
intermedios llamados puntos de liga o (P.L) donde se toman 2 lecturas
en un mismo punto una atrás y una adelante para posteriormente
hacer toma de la lectura y más tarde realizar el trabajo de gabinete
 Materiales herramientas Y/O equipo

Estadal: regla graduada que se usa mediante un nivel

para ayudar al topógrafo en el cálculo de los
desniveles de un terreno.

Nivel fijo: El nivel fijo es la versión sofisticada del

nivel de mano, este en lugar de sostenerse con la
mano se coloca sobre un tripié, la óptica tiene más
aumentos y la gota es mucho más sensible.

 Tripie: Instrumento que da soporte para otros

instrumentos de medición como niveles, estaciones
totales y teodolitos.

Cinta métrica: herramienta flexible que se usa

para medir longitudes y distancias, un componente
importante para muchas industrias y aplicaciones.
 Procedimiento y trabajo de campo
Para el inicio de esta práctica se comenzó con el desempacado del
equipo y herramientas que vamos a utilizar sacando el equipo con
cuidado para evitar dañarlo.

Enseguida se comienza con la determinación de nuestro punto para

comenzar con la nivelación y posicionamiento del tripie

Luego de nivelar el tripie ahora se coloca encima el nivel fijo para

atornillarlo y posteriormente nivelarlo con ayuda de sus tornillos con
los que cuenta y también nivelando el tripie recordando que quedara
nivelado cuando la burbuja de su nivel quede centrada.
Después de haberse concretado la nivelación una persona toma uno
de los estadales y otra hace lo mismo colocándose en puntos
separados uno de otro.

Mientras la persona que opere el nivel fijo trata de encontrar los 2

estadales otro compañero con ayuda de una cinta métrica toma las
distancias que hay de estadal a estadal es decir de un punto (A) a un
punto (B).

Luego de tomar las distancias la persona que opere el estadal deberá

tomar el dato con una foto o con una libreta
Luego de tomar todos los datos se hace un cambio de posición en el
siguiente punto donde nuevamente se tomaran 2 lecturas y se vuelve
a nivelar el nivel fijo verificando nuevamente que el nivel que tiene
quede centrado.

Nuevamente una de las personas se colocan en otra posición con su

estadal cabe recalcar que la persona que debe moverse es la primera
que se tomó como punto de referencia es decir que el punto A cambia
de pocision y la persona del nivel toma la lectura y la anota.

Simultáneamente se toma el dato de la distancia de estadal a estadal

Nuevamente luego de completar los pasos anteriores se realiza un
cambio de posición con el nivel fijo para después nivelarlo
comprobando que la burbuja este en el centro.

Se vuelve a hacer un cambio de posición el uno de los estadales es

decir que esta vez el punto B será el que se moverá.

Nuevamente se toma la distancia de estadal a estadal

Al haber tomado lecturas y distancias se vuelve a cambiar la posición
el nivel fijo y en esta ocasión se mueve el punto A

Nuevamente se toma la distancia y se toma la lectura con el nivel

siendo este el último punto de liga en nuestro caso al haber llegado al
punto designado por el docente.

Lecturas y distancias

11.73 mts 16.44 mts

Punto A1 a B1 distancia: 18.88 mts
22.09 mts 19.11 mts
Punto A2 a B1 distancia: 12.58 mts

12.12 mts 9.69 mts

Punto A2 a B2 distancia: 15.67 mts

 Conclusión general

Para concluir: podemos decir que este método es más complejo que
los dos anteriores ya que se enfoca en otro tipo de caso de aplicación
siendo este cuando no se puedan usar los 2 métodos anteriores por
cualquier motivo o circunstancia, entrando como solución este método
llamado nivelación compuesta en cuanto al desarrollo y su realización
llega a ser más complejo y laborioso en el ámbito practico debido a un
mayor procedimiento en el camp, todos los miembros del equipo
concuerdan que esta práctica si sintió más compleja porque aquí
entraría un nuevo paso a realizar el cual es tomar las distancias de
estadal a estadal, sumando a todo esto el tiempo limitado que se
contempló para esta práctica, también siendo un factor importante a
tomar en cuenta por la presión que se sentía de no terminar a tiempo
nosotros consideramos que el aprendizaje de esta práctica es
importante ya que es más realista encontrar terrenos que cuenten con
objetos que obstruyan la nivelación.
 Conclusiones personales

Al realizar la práctica me di cuenta de que era sencilla

generalmente, aunque cuando tocaba medir los puntos de
liga o de estadal a estadal era un poco difícil ya que la cinta
métrica se llegaba a voltear o no la podíamos poder
totalmente horizontalmente por la distancia y porque habían
obstáculos entre los estadales así que dejando eso fue
bastante sencillo.
Conclusiones personales
 Para concluir puedo decir que esta práctica es casi igual a
las anteriores con unos ligeros cambios, en lo personal creo
que fue fácil realizarla por la eficiencia con la que se
organizan y trabaja el equipo, como puntos negativos a mi
parecer fue algo complicado tomar las distancias por que no
se tensaba bien la cinta o demás situaciones por lo demás
creo que fue muy fácil no tendríamos problema en realizar
algo más complejo desde mi punto de vista
Bibliografía utilizada de las imágenes de los instrumentos

https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.puntovisado.com
%2Fproducto%2Festadal-de-aluminio-de-5m%2F&psig=AOvVaw3kLT5pE0l-
8w8xruBuNryr&ust=1681786576702000&source=images&cd=vfe&ved=0CBMQjhxqFwoTC
NCyg671r_4CFQAAAAAdAAAAABAE

https://www.google.com/url?sa=i&url=https%3A%2F%2Ftopografiamonterrey.com
%2Fproducto%2Fnivel-automatico-topcon-at-
b2%2F&psig=AOvVaw1gsooiqL85otUDtaSMUuvJ&ust=1681786605852000&source=im
ages&cd=vfe&ved=2ahUKEwih54279a_-AhWNJN4AHS09Ca0Qr4kDegUIARChAg

https://www.google.com/url?sa=i&url=https%3A%2F
%2Farticulo.mercadolibre.com.mx%2FMLM-688510789-nivel-topografico-fijo-
sokkia-b40-tripie-y-estadal-de-4m-_JM&psig=AOvVaw3PmIiU-
hznze0udBzvS34R&ust=1682272951353000&source=images&cd=vfe&ved=0CBM
QjhxqFwoTCNDr4J-Jvv4CFQAAAAAdAAAAABAJ

https://www.google.com/aclk?sa=l&ai=DChcSEwitnfGeir7-
AhV7FdQBHYv4AngYABAHGgJvYQ&sig=AOD64_3LnaWe0MW2KbXtCODC4p3IeJHKoA&ad
url&ctype=5&ved=2ahUKEwjD-dieir7-AhUuL94AHYaqCZ4Qvhd6BAgBEHA
