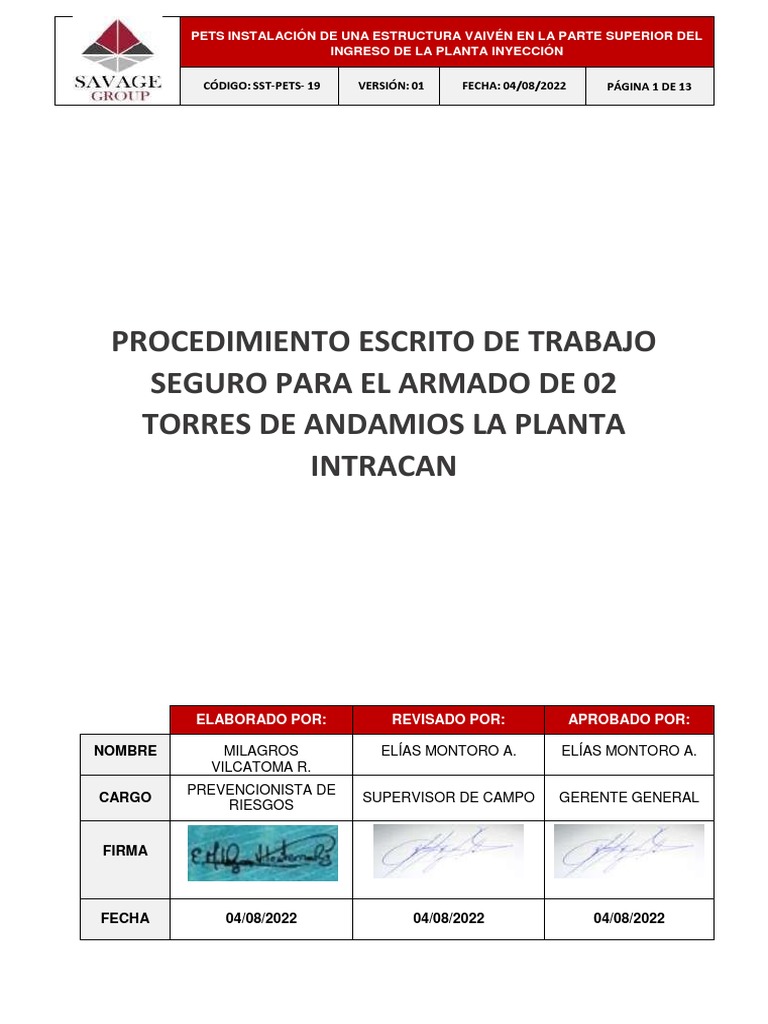

Procedimiento Escrito de Trabajo Seguro para El Armado de 02 Torres de Andamios La Planta Intracan

PETS INSTALACIÓN DE UNA ESTRUCTURA VAIVÉN EN LA PARTE SUPERIOR DEL
INGRESO DE LA PLANTA INYECCIÓN
CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 1 DE 13
PROCEDIMIENTO ESCRITO DE TRABAJO

SEGURO PARA EL ARMADO DE 02
TORRES DE ANDAMIOS LA PLANTA
INTRACAN
ELABORADO POR: REVISADO POR: APROBADO POR:
NOMBRE MILAGROS ELÍAS MONTORO A. ELÍAS MONTORO A.

VILCATOMA R.
PREVENCIONISTA DE
CARGO SUPERVISOR DE CAMPO GERENTE GENERAL
RIESGOS
FIRMA
FECHA 04/08/2022 04/08/2022 04/08/2022

1. OBJETIVOS. -
El presente procedimiento estable la metodología a utilizar en la ejecución del proyecto:
“ARMADO DE 02 TORRES DE ANDAMIOS EN PLANTA INTRACAN”, de manera que
SAVAGE GROUP garantice el cumplimiento de los requerimientos de seguridad, con la
finalidad de prevenir los accidentes, incidentes y enfermedad ocupacionales.
2. ALCANCE. -
Este procedimiento es aplicable a todas las actividades de la empresa SAVAGE GROUP S.A.C.
que participen en el desarrollo del trabajo “ARMADO DE 02 TORRES DE ANDAMIOS EN
PLANTA INTRACAN”.
3. DEFINICIONES
 Análisis de Trabajo Seguro (ATS): Herramienta de análisis y control de riesgos laborales que
permite planificar en forma eficaz y eficiente una actividad antes de comenzar su ejecución,
permitiendo determinar las medidas de control necesarias para efectuar un trabajo con
seguridad y dar al personal el conocimiento de los riesgos asociados a la tarea.
 Permiso para Trabajos en Altura -PETAR: Autorización necesaria previa a la ejecución de
cualquier trabajo en altura.
 Trabajador autorizado: Personal competente seleccionado para realizar su tarea.
 Trabajador competente: Aquel personal que debido a la capacitación en su puesto de trabajo
su conocimiento de los estándares y procedimientos puede juzgar los riesgos implicados en la
tarea, tomar las medidas del caso para eliminarlos y realizar su trabajo de manera segura y
eficiente.
 Trabajo en altura: Todo trabajo que se realice a partir de 1.80 metros (6 pies) de altura sobre
el nivel del piso de referencia.
4. DOCUMENTOS DE REFERENCIA. -
 Resolución Ministerial 1275-2021/MINSA, que aprueba la “Directiva Administrativa 321 -
MINSA/DGIESP-2021 – Directiva administrativa que establece las disposiciones para la
vigilancia, prevención y control de la salud de los trabajadores con riesgo de exposición a Sars-
Cov-2
 Ley 29783 - Ley de Seguridad y Salud en el Trabajo.
 Ley Nº31246 – Ley que modifica la Ley 298783, Ley de Seguridad y Salud en el Trabajo.
 Ley N°30222.- Ley que modifica la Ley 29783, Ley de Seguridad y Salud en el Trabajo.
 Reglamento de seguridad industrial DS-42-F

 Norma técnica de edificación G050 – Seguridad durante la construcción.
 D.S N°011-2019-TR Reglamento de SST para el sector de construcción.
 D.S.-005-2012-TR - Reglamento de Seguridad y Salud en el Trabajo.
 DS 001-2021-TR: modifica diversos artículos del Reglamento de la Ley N°29783, Ley de
Seguridad y Salud en el Trabajo, aprobado por Decreto Supremo N°005-2012-TR y sus
modificatorias.
 D.S. N°006-2014-TR Modifican el Reglamento de la Ley N°29783, Ley de Seguridad y Salud
en el trabajo, aprobado por decreto Supremo N°005 – 2021 – TR.
 D.S. N°016-2016-TR Modifican el Reglamento de la Ley N°29783, Ley de Seguridad y
Salud en el Trabajo, aprobado por el D.S. N°005-2012-TR.
 R.M. 375-2008-TR Norma básica de Ergonomía.
 Ley 28551 - Establece la obligación de Elaborar y Presentar Planes de Contingencias
 Resolución Ministerial RM 312-2011 MINSA “Protocolos de Exámenes Médicos Ocupacionales
y Guías de Diagnósticos de los Exámenes Médicos Obligatorios por Actividad”.
 Normas de seguridad para contratistas V1.2019 interna de INTRADEVCO INDUSTRIAL
 Sistema de Gestión de Seguridad y Salud Ocupacional (SGSSO) de SAVAGE GROUP SAC.
5. RESPONSABILIDADES. -
5.1. Supervisor de Campo:
 Verificar que se cumplan las medidas de seguridad establecidas en el RISST y Normas de

seguridad para contratistas V1.2019 de INTRADEVCO.
 Desarrollar el Análisis Seguro de Trabajo (AST), con la constante participación de los
trabajadores, antes del inicio de cada actividad y cuando surjan variaciones en las
condiciones iniciales de la misma. Con el fin de informar a los trabajadores sobre los
peligros asociados a las actividades que realizan y tener conocimiento de las medidas
preventivas y de control adecuadas para evitar accidentes que generen lesiones
personales, materiales y ambientales.
 Instruir a su personal respecto a los procedimientos de trabajo seguro y asegurar el
cumplimiento de los mismos durante el desarrollo de los trabajos.
 Asegurar que todo el personal que ingresa al área de trabajo se encuentre en perfecto
estado, específicamente no haber consumido bebidas alcohólicas horas previas al trabajo
 Instruir a su personal sobre el correcto uso y conservación de los equipos de protección
personal y sistemas de protección colectiva requeridos para el desarrollo de los trabajos
asignados, y solicitar oportunamente la reposición de los que se encuentren deteriorados.
 Asegurar la disponibilidad del equipo de protección personal, requeridos para el desarrollo
de los trabajos y exigir a su personal el uso correcto y obligatorio de los mismos.
 Liderar el cumplimiento de los planes de seguridad y procedimientos, participando y

monitoreando las actividades programadas.
 El supervisor de campo tiene la responsabilidad de corregir comportamientos peligrosos y
condiciones no satisfactorias dentro de su área de responsabilidad, aplicando medidas
disciplinarias a los trabajadores que no acaten las buenas prácticas de Trabajo Seguro.
 Garantizará que el trabajo se detendrá si los requisitos cambian, se identifican nuevos
riesgos u ocurre algún accidente y tendrá que dar aviso al emisor de contacto de sitio de
INTRADEVCO.
5.2. Prevencionista de Riesgos Laborales:
 Difundir el presente procedimiento a todo el personal involucrado en las actividades.

 Velar por la seguridad de todas las personas involucradas en el desarrollo de las
actividades.
 Ofrecer el diálogo de seguridad de (05) cinco minutos al inicio de labores. Registrar la
misma.
 Realizar inspecciones de EPPs y equipos de seguridad.
 Guiar a los trabajadores para la correcta evaluación de herramientas y equipos a través
de los Check list.
 Inspeccionar el área de trabajo, verificando las condiciones subestándares que pudieran
existir.
 Realizar análisis de seguridad en el desarrollo de actividades de alto riesgo.
 Verificar que los equipos utilizados, las personas involucradas, se encuentren capacitados
y certificados en el desarrollo de cada una de sus actividades.
 Junto al supervisor de campo verificará el correcto llenado del ATS, cerciorándose que
todo el personal involucrado en la actividad se encuentre registrado en la misma.
 Gestionará los permisos de trabajo por cada actividad de riesgo que se realice al jefe
responsable del trabajo.
 Junto al supervisor de campo cumplir las medidas de prevención establecidas para la
ejecución segura de los trabajos. (antes, durante y al culminar la jornada).
 Fomentar el comportamiento y el trabajo seguro dentro del desarrollo de las actividades.
 Verificar y constatar que al término del día se cumpla con el orden y limpieza.
 Siempre se deben mantener visibles el Permiso de Alto Riesgo, los certificados de trabajo
del personal competente para las actividades que se realizan y certificados de los equipos
a emplear
 Se detendrá cualquier Permiso de Alto Riesgo, si las condiciones bajo las que se llenó el
Permiso han cambiado.
 Se reiniciará el trabajo cuando se hayan restablecido las condiciones de seguridad y se
cuente con un nuevo Permiso de Alto Riesgo.
 Realizar en conjunto con los trabajadores la inspección mensual de equipos y

herramientas portátiles, designándoles el respectivo color del mes (Según Norma técnica
de edificación G-050)
5.3. Trabajadores:
 Cada trabajador en el desempeño de sus funciones deberá cumplir y respetar el presente

procedimiento, como también obedecer las instrucciones impartidas por el supervisor de
campo y prevencionista, cumplir íntegramente las exigencias de este procedimiento,
participar activamente de las reuniones de seguridad.
 Solicitar información de inmediato al supervisor, en caso de alguna duda sobre la tarea a
ejecutar.
 Conocer, entender y aplicar el presente procedimiento.
 Los trabajadores deben cumplir con todas las instrucciones, normas estándares,
procedimientos y buenas prácticas de trabajo seguro que se ha establecido en el proyecto,
para asegurar que las actividades se desarrollen de manera eficiente y sin poner en riesgo
a las personas, equipos, instalaciones y el medio ambiente.
 Ser responsables por su seguridad personal y la de sus compañeros de trabajo.
 Usar el equipo de protección personal necesario para la tarea a realizar, así como
utilizarlos de manera correcta.
 Realizar la inspección de los equipos antes de utilizarlos.
 No operar equipos sin autorización ni manipular conductores eléctricos, si no se encuentra
capacitado y hayan sido debidamente autorizados por el supervisor.
 Reportar inmediatamente a su supervisor cualquier falla que se produzca en la operación
de la tarea asignada.
 Reportar en forma inmediata cualquier incidente que les ocurra o del que sean testigos y
todas las condiciones de riesgo que detecten en su área.
 Utilizar correctamente todo equipo de protección personal, máquinas, herramientas y
unidades de transporte proporcionados por la empresa.
 Inspeccionar diariamente su zona de trabajo antes de iniciar cada tarea y al finalizar las
mismas.
 No ingresar al trabajo bajo la influencia de alcohol ni drogas, ni introducir dichos productos
a estos lugares.
 Cumplir estrictamente las instrucciones y reglamentos internos de seguridad establecidos
por la empresa.
 Participar activamente en todas las capacitaciones programadas por la empresa, cursos,
charlas y reuniones para favorecer su desarrollo personal.
6. RECURSOS REQUERIDOS:
6.1. Equipos de protección personal y colectiva:

 Casco de seguridad
 Lentes de seguridad luna clara
 Guantes multiflex
 Barbiquejo
 Botas de seguridad con punta de acero.
 Arnés de cuerpo completo.
 Línea de anclaje sin absorbedor de impacto
 Tapones auditivos
 Ropa de trabajo
6.2. Equipo de protección colectiva

 Conos de seguridad
 Barras retráctiles
 Señaléticas
6.3. Equipo protección Covid-19:

 Mascarilla de 3 Pliegues
 Alcohol de 70°
 Jabón Liquido
6.4. Materiales, equipos y/o herramientas:

 Wincha
 Martillo tipo carpintero.
7. DESCRIPCIÓN DEL PROCEDIMIENTO. -

7.1. Disposiciones Generales.
 Se le realiza una encuesta al personal al momento del ingreso consultándoles si presentan
algún tipo de sintomatología relacionado al COVID-19. Todo trabajador que presente una
temperatura igual o mayor a 37.2°C o con síntomas respiratorios, deberá retornar a su
domicilio.
 Lavado y desinfección de manos obligatorio.
 A todo el personal se realizará la entrega de mascarilla (ingreso y salida).
 El prevencionista de riesgo imparte el diálogo de seguridad.
 El prevencionista orientará y verificará el llenado adecuado del Análisis de Trabajo Seguro
– ATS para realizar la actividad, estos deben estar firmados por el PDR y personal
encargado de ejecutar la actividad.
 Revisión de los implementos de seguridad de todo el personal que intervendrá en el
proyecto.
 Inspección de herramientas y/o equipos verificando el buen funcionamiento y estado
mediante el llenado del Pre Uso.
 No se permitirá ningún tipo de herramienta hechiza.
 Autorización para trabajos de alto riesgo en Altura (tarjeta crema) y Caliente (tarjeta
naranja), firmado y validado por el jefe del trabajo de INTRADEVCO.
 Delimitación del área de trabajo con conos y barras retráctiles, y colocación de señaléticas.
 Orden y limpieza en el área de trabajo.
Figura Nº1: Señalética de seguridad
Descripción: Señalética que usarán durante la actividad.
7.2. Actividades operativas

a) Montaje y desmontaje de andamio normado
 La altura de la primera torre en la cual se va a trabajar es de aproximadamente 4.60 m, y
la segunda torre de 3.5 mts la estructura del andamio debe estar en buenas condiciones,
sin empalmes ni soldaduras adicionales. Está prohibido modificar o alterar un andamio,
además cada cuerpo del andamio debe contar con sus barandas.
 La instalación del andamio debe hacerse sobre piso o suelo sólido, parejo y absolutamente
estable.
 Los andamios de varios niveles se deben armar y desarmar por etapas y cada etapa se
debe efectuar cuando esté completamente terminada la o las etapas anteriores.
 El andamio deberá contar con rodapiés para controlar los riesgos de caída de materiales
o herramientas desde la plataforma del andamio.
 El andamio debe tener un medio de acceso y salida, como escaleras. Nunca utilizar la
estructura para subir o bajar.
 Se debe verificar la zona de trabajo, cerciorándose que no exista cruce o contacto con
líneas o equipos de fuerza eléctrica.
 Todo andamio será inspeccionado antes de su uso, los andamios que porten una tarjeta
roja indicarán que se encuentran incompletos y/ inoperativos, los andamios que porten una
tarjeta verde indicarán que se encuentran operativos.
 Durante el desmontaje, los componentes del andamio deben ser bajados adecuadamente
y no dejarse caer nunca desde altura.
 Los componentes del andamio o Plataforma no deben dejarse alrededor del área de
trabajo, sino que deben ser almacenados en un lugar apropiado y señalizado, y delimitado.
 Está prohibido trasladar o mover el andamio con un trabajador ubicado sobre el andamio.
 Se colocará conos y barras con el objetivo de evitar que el personal transite en la parte
inferior del andamio.
 Nº3: Ubicación de Trabajo para el armado de andamios miltidireccionales

8. ANÁLISIS DE RIESGOS ASOCIADOS
EQUIPO RIESGO MEDIDA DE CONTROL EPP
 ATS (Análisis de Trabajo

 Casco
Seguro)
 Arnés de seguridad y línea de
 Inspección de equipo
ANDAMIO
 Caída desde altura restricción

 Personal calificado
 Desplome  Barbiquejo
 Permiso de Trabajo en Altura
 Zapatos de punta de acero
 Tarjeta rojo y verde
 Driza
 Certificado y modulación de
 Guantes
andamio.
9. LINEAMIENTOS EN CASO DE ACCIDENTES Y/O EMERGENCIAS. –

La comunicación y los lineamientos que debe seguir el personal de la empresa SAVAGE
GROUP SAC cuando se presente una emergencia, es el siguiente:
a) Detección del accidente

Todo trabajador que detecte un accidente o siniestro debe actuar de la siguiente manera:
mantener la calma e informar claramente el tipo de emergencia que ha presentado, ubicación,
personas o bienes dañados que se visualicen preliminarmente.
Deberá dar su nombre y cargo claramente.
b) Alarma
Dar la alarma respectiva y aviso al jefe de grupo o supervisor de campo para que este
comunique a los inspectores de seguridad (de INTRADEVCO O SAVAGE) sobre lo ocurrido.
c) Detección del peligro y rescate de accidentados

 El personal más cercano a los accidentados procederá a organizarse de inmediato, de acuerdo
a las instrucciones de seguridad que se establecieron con anterioridad.
 Toda lesión personal o material debe ser reportar a la supervisión de INTRADEVCO.
 La persona accidentada debe ser atendida en las instalaciones de INTRADEVCO y se le dará
los primeros auxilios en el tópico que cuenta la empresa.
 De ninguna manera ninguna persona accidentada puede retirase de las instalaciones sin previa
comunicación y evaluación.
 El medico ocupacional determinará si el accidentado requiere ser evacuado a un centro de
salud para una atención especializada. Esta será definida por INTRADEVCO, de acuerdo al
predio donde ocurrió el evento y la atención que se necesite.
 El medio de transporte, será definido de acuerdo a la gravedad de la lesión. De requerir ser
trasladado en ambulancia de forma inmediata, el contratista asumirá el costo de transporte.
 El Supervisor de SAVAGE GROUP SAC, informara y comunicara sobre la evolución
permanente del accidentado.
 Después de haber brindado las atenciones al accidentado, la empresa deberá iniciar el proceso
de investigación de accidente y enviar el informe en un plazo no mayor de 3 días hábiles.
 Por temas de contingencias en las plantas de INTRADEVCO se cuenta con servicio médico,
paramédico y ambulancia las 24 horas del día, la cual se harán uso en caso sea necesario.
Cuadro Nº1: Directorio de contactos ante emergencias

TELEFONOS PARA EMERGENCIAS
NOMBRE Y APELLIDOS CARGO TELÉFONO
ABIGAIL SARAVIA ESTACIO JEFE DE SEGURIDAD 980556912
HUGO RAMIREZ INSPECTOR DE SEGURIDAD INDUSTRIAL 998161388
FRANCO LOPEZ JEFE DE MANTENIMIENTO 932485824
MARTIN YABAR JEFE DE PRODUCCION 997600731
ELIAS MONTORO A. GERENTE GENERAL - SAVAGE GROUP SAC 936801922
PREVENCIONISTA DE RIESGO SAVAGE

MILAGROS VILCATOMA 949751894
GROUP SAC
10. EQUIPO DE TRABAJO
Nº NOMBRES Y APELLIDOS PUESTO DE TRABAJO DNI
1 MILAGROS VILCATOMA R. PREVENCIONISTA DE RIESGO 42306976
2 EDWIN GONZALES RIVERO OPERARIO 10743290
3 CESAR FIDEL RAMOS REYES AYUDANTE 47983384
11. REGISTROS:
 Inspección de arnés y línea de anclaje sin amortiguador de impacto
 Análisis de Trabajo Seguro
 Inspección de herramientas manuales
 Registro de inducción, capacitació.
12. ANEXOS:
 ANEXO 01: Certificado de capacitación para trabajos en Altura
 ANEXO 02: Test estructural (encima de 1.8m)
 ANEXO 03: Certificado de capacitación montaje de andamio
 ANEXO 04: Modulación y certificado de andamio
 ANEXO 05: SCTR salud y pensión
 ANEXO 06: Acreditación De PDR
CERTIFICADO
PERU UP Occupational Health and Safety sac extiende el presente certificado a nombre de:
CESAR FIDEL RAMOS REYES

Al haber concluido y aprobado satisfactoriamente el curso de:
PERSONA COMPETENTE PARA TRABAJOS EN ALTURA NIVEL 1

De acuerdo a los estándares y normativas internacionales vigentes de SST, HSE y labores de alto riesgo bajo las exigencias OSHA, ANSI, y
a la NTP 851.002 del 2016, aplicadas en la correcta práctica de los trabajos en altura.
DOC.ID HORAS VENCIMIENTO CÓDIGO

47983384 8 08-04-2023 47983384-1WH
Lima, 08 de Abril del 2022
PERU UP sac
14-0019967-22
CERTIFICADO
PERU UP Occupational Health and Safety sac extiende el presente certificado a nombre de:
EDWIN GONZALES RIVERO

Al haber concluido y aprobado satisfactoriamente el curso de:
PERSONA COMPETENTE PARA TRABAJOS EN ALTURA NIVEL 1

De acuerdo a los estándares y normativas internacionales vigentes de SST, HSE y labores de alto riesgo bajo las exigencias OSHA, ANSI, y
a la NTP 851.002 del 2016, aplicadas en la correcta práctica de los trabajos en altura.
DOC.ID HORAS VENCIMIENTO CÓDIGO

10743290 8 08-04-2023 10743290-1WH
Lima, 08 de Abril del 2022
PERU UP sac
14-0019969-22
EVALUACION MEDICO OCUPACIONAL PARA TRABAJO EN
ALTURA ESTRUCTURAL (ENCIMA DE 1.8 MT)
7/04/2022
FECHA ACTUAL :
NOMBRE : GONZALEZ RIVERO, EDWIN
EDAD : 44 AÑOS
FECHA DE EVALUACION : 7/04/2022 00:00:00
ANTECEDENTES PERSONALES
SI NO
Diabetes mellitus o hipoglicemia X
Enfermedades Vertiginosas X
Enfermedades Convulsivas X
Medicamentos que afecten estado vigilante X
Alteracion de la agudeza visual (de lejos) y/o de la lesión de profundidad X
Enfermedad Cardiovascular. Arritmias, hipo e hipertensión arterial X

Miedo a trabajar en altura, semarea, ve borroso, siente que va a caer X
Alcoholismo o abuso de sustancias (adicción) X
OBSERVACIONES :
HALLAZGOS POSITIVOS AL EXAMEN FISICO
CARDIOVASCULAR Normal
NEUROLOGICO Normal
OSTEOMUSCULAR Normal
EXTREMIDADES Normal
MARCHA Normal
PRUEBAS ESPECIFICAS DE ENFERMEDAD VESTIBULAR
DIX HALLPIKE Normal
BARANY Normal
VESTIBULO OCULAR Normal
ROMBERG Normal
UNTBERGER Normal
BABISKY-WEILL Normal
BARRE Normal
CONCEPTO MEDICO OCUPACIONAL PARA TRABAJO EN ALTURA ESTRUCTURAL
RECOMENDACIONES:
Firmado digitalmente por:
GIBELLI SHANOSKI JASPE APTO X
RODRIGUEZ
Especialidad: ME DICO
EVALUADOR
CMP: 093774 NO APTO
Motivo: Historia Clínica
RESTRICCIONES
FIRMA Y CMP (SELLO)
CERTIFICA QUE:
GONZALES RIVERO, EDWIN

COLABORADOR DE LA EMPRESA: SAVAGE GROUP S.A.C.
R. U.C : 20600778898
De haber participado de la capacitación teórico y práctico en el

correcto uso de montaje y desmontaje del andamio Multidireccional
Europeo Normado SCAFOM RUX/DOKA(por el espacio de 04 horas).
2022
Expedido en: Lima: 06/04/2022 Vencimiento: 06/04/2023

CERTIFICA QUE:
RAMOS REYES, CESAR FIDEL

COLABORADOR DE LA EMPRESA: SAVAGE GROUP S.A.C.
R. U.C : 20600778898
De haber participado de la capacitación teórico y práctico en el

correcto uso de montaje y desmontaje del andamio Multidireccional
Europeo Normado SCAFOM RUX/DOKA(por el espacio de 04 horas).
2022
Expedido en: Lima: 06/04/2022 Vencimiento: 06/04/2023

RECOMENDACIONES PARA EL MONTAJE DE LOS
ANDAMIOS SCAFOM RUX- DOKASCAFF:
2070
 EL CLIENTE DEBE GARANTIZAR LA SOLIDEZ DEL SUELO PARA SOPORTAR
LAS CARGAS TRANSMITIDAS POR EL ANDAMIO.
 LOS MONTADORES UTILIZARÁN SIEMPRE EL EQUIPO DE PROTECCIÓN
INDIVIDUAL (ARNÉS) AUNQUE EL ANDAMIO CUENTE CON PROTECCIÓN
COLECTIVA.
 EVITAR QUE LOS ELEMENTOS SUFRAN FUERTES GOLPES Y
APLASTAMIENTOS EXCESIVOS DURANTE SU USO Y ALMACENAMIENTO,
2070
1570 MANTENER LOS ELEMENTOS EN UN LUGAR PROTEGIDO DE LOS
AGENTES ATMOSFÉRICOS Y AGRESIVOS PARA EVITAR ASÍ EL DETERIORO
730 840
730
DE LAS PIEZAS.
 AL MOMENTO DEL MONTAJE ASEGURAR BIEN LA CUÑA DE LOS
HORIZONTALES Y DIAGONALES.
1000
 NO DEBERÁN SOBREPASARSE LOS NIVELES DE TRABAJO SIMULTÁNEO NI
1000
LA SOBRECARGA CONSIDERADA.
1570
3234,46
3234,46
840
2000
2000
150
! IMPORTANTE
CONSIDERACIONES EN EL ANDAMIO:
 200 Kg/m² SOBRECARGA CONSIDERADA.
 UNO (01) NIVELES DE TRABAJO SIMULTANEO.
 DOS (02) NIVELES DE PLATAFORMADO.
LA SOBRECARGA CONSIDERADA COMPRENDE OPERARIOS,

MAQUINARIAS Y/O EQUIPOS DE CONSTRUCCIÓN. EN NINGÚN
CASO EL CLIENTE DEBERA EXCEDERSE EN LAS SOBRECARGAS
CONSIDERADAS.
PIENSE EN SEGURIDAD,TRABAJE SEGURO
PRECAUCIÓN
PARA REALIZAR EL PROCESO DE MONTAJE,
ES DE SUMA IMPORTANCIA INSTALAR TODOS
LOS ACCESORIOS DE CADA NIVEL ANTES DE
CONTINUAR CON EL SIGUIENTE.
CARGA MÁXIMA PERMITIDA :
150 KG / M2
NOTAS ESPECIFICAS DE USO NOTAS GENERALES DE USO

CLIENTE: SAVAGE GROUP S.A.C.
EL SISTEMA EMPLEADO PARA ESTE PROYECTO ES EL SISTEMA PROYECTO: LURIN- LIMA
RINGSCAFF EL CUAL ES UNA MARCA REGISTRADA POR RHM CONSIDERAR TODAS LAS RECOMENDACIONES DE SEGURIDAD EN ANDAMIOS Y/O
TODAS LAS DIMENSIONES Y NIVELES MOSTRADOS EN ESTE PLANO ESTAN EN PLATAFORMAS DE TRABAJO VIGENTES EN OBRA TORRE DE ANDAMIO MULTI. DE A=1.57m, L=2.07m, H=2.00m + 1.00 DE
COTIZADO:
MILIIMETROS, NO SE UTILIZARAN OTRAS UNIDADES SALVO INDICACION BARANADA AUTOESTABLE CON RODAPIES EN EL ULTIMO NIVEL- FIJO
CONTRARIA. COMO NORMA DE SEGURIDAD SE DEBE RESTRINGIR EL TRANSITO DE PERSONAS SOBRE EL
RUC- CLIENTE:
LAS VIGAS DE LARGUERO ESCALERA SE UNEN MEDIANTE EL USO DE ANDAMIO DURANTE EL PERIODO DE INSTALACION Y ASEGURADO, ESPECIALMENTE EN 20600778898 FECHA: 28 / 06 / 2022
PLATAFORMAS PROPIAS DEL SISTEMA Y ESTAS SE ENGANCHAN A LAS MISMAS CASOS DE ANDAMIO SIN APOYO INFERIOR (ANDAMIO EN VOLADO)
PROYECTISTA: PAULO SANCHEZ SANDOVAL REVISADO: Ing:García V. Saúl.
MEDIANTE GARRAS PARA EMBONAR A TUBO REDONDO.
SE CONSIDERA COMO PLATAFORMA DE TRABAJO AL NIVEL QUE CUENTE CON NO INSTALAR EL ANDAMIO UTILIZANDO PIEZAS O ELEMENTOS DE CONEXION QUE NO SEAN REVISION MODIFICACION RESPONSABLE PLANO:
SUMINISTRADOS POR RHM.(SALVO QUE SE CUENTE CON CERTIFICADO DE COMPATIBILIDAD) 0 MODIFICACION 28/ 06 / 2022 MODIFICACION
MZA. B LOTE. 10 INT. 7 URB. LOTIZACION
BARANDAS A 0.50 Y 1.00 M Y RODAPIES EN EL PERIMETRO.
RUSTICA ZARATE - LIMA - SAN JUAN DE
EL SISTEMA DE ACCESO AL ANDAMIO DEBE CONTAR CON BARANDA A 0.50 Y EL CLIENTE TIENE COMO RESPONSABILIDAD EL VERIFICAR QUE EL TERRENO SEA RESISTENTE A
1.OO m 21278-1001-R0 LURIGANCHO
LA CARGA DEL ANDAMIO, VERIFICAR EL PESO DEL EQUIPO EN EL LISTADO DE MATERIAL O
LA TORRE ESCALERA PRESENTADA CUMPLE CON LOS CRITERIOS DE AUTO CONSULTAR A RHM TEL : 01 - 512 9284
ESTABILIDAD. CEL : 997494821
www.andamioscertificadosrhm.pe
Certificado AENOR de Producto
Andamios de elementos prefabricados de
fachada
A34/000006
AENOR certifica que la organización
LAYHER, S.A.
con domicilio social en CL LAGUNA DEL MARQUESADO, 17 - 28021 MADRID (España)
suministra un Sistema de andamios multidireccionales
conforme con UNE-EN 12810-1:2005 (EN 12810-1:2003)
Marca LAYHER
Modelo ALLROUND
Anchura del andamio 0.73 m
Más información en el anexo al certificado.
Centro de producción OCHSENBACHER STRAßE, 56 - 74363 GÜGLINGEN (Alemania)
Esquema de certificación Para conceder este Certificado, AENOR ha ensayado el producto y ha

comprobado el sistema de la calidad aplicado para su elaboración. AENOR
realiza estas actividades periódicamente mientras el Certificado no haya
sido anulado, según se establece en el Reglamento Particular RP A34.01.
Este certificado anula y sustituye al A34/000006, de fecha 2017-11-20
Fecha de primera emisión 2003-01-02

Fecha de modificación 2018-02-15
Fecha de expiración 2022-11-20
Rafael GARCÍA MEIRO

Original Electrónico
Director General
AENOR INTERNACIONAL S.A.U.

Génova, 6. 28004 Madrid. España
Tel. 91 432 60 00.- www.aenor.com
fachada
A34/000006
Anexo al Certificado
Marca LAYHER
Modelo ALLROUND
Anchura del andamio 0.73 m
Clase del modelo (La clase del modelo depende de

Plataforma - Clase de la plataforma
las plataformas con las que va equipado)
3812207 - 6 6
3812257 - 5 5
3812307 - 4 4
3838307 - 3 3
3872109 - 3 3
3872157 - 3 3
3872207- 3 3
3873257- 3 3
3873307- 3 3
3851157- 3 3
3851207- 3 3
3851257- 3 3
3851307- 3 3
3852257- 3 3
3852307- 3 3
3858157- 3 3
3858207- 3 3


1/8
fachada
A34/000006
Denominación del elemento Referencia del elemento

TUBO ANCLAJE 0,38 1754038
HORIZONTAL LIGHTWEIGHT 0,73 m 2601073
BASE COLLARIN 2602000
VERTICAL 1,00 m 2603100
VERTICAL 1,50 m 2603150
VERTICAL 2,00 m 2603200
VERTICAL 2,50 m 2603250
VERTICAL 3,00 m 2603300
VERTICAL 4,00 m 2603400
VERTICAL s/e 0,50 m 2604050
VERTICAL s/e 1,00 m 2604100
VERTICAL s/e de 1,50 m 2604150
ESPIGA 2605000
HORIZONTAL 0,73 m 2607073


2/8
fachada
A34/000006

HORIZ. U de 0,73 m 2613073
HORIZ. U de 1,09 m 2613109
VERTICAL LIGHTWEIGHT 1,00 m 2617100
HORIZONTAL U LIGHTWEIGHT 0.73 m 2618073
HORIZONTAL U LIGHTWEIGHT 1.09 m 2618109
DIAGONAL 0,73 m 2620073
DIAGONAL 1,09 m 2620109
DIAGONAL 1,57 m 2620157
DIAGONAL 2,07 m 2620207
DIAGONAL 2,57 m 2620257
DIAGONAL 3,07 m 2620307
MENSULA 0,39 en O 2631039
MENSULA 0,19 LW 2632019
MENSULA 0.39 LW 2632039
MENSULA 0,73 LW 2632073
MENSULA 1,09 LW 2632109
CIERRE SEGURIDAD PLATAFORMA 0,39 m 2635039
ANCLAJE A MURO DE 0,80 2639080

3/8
fachada
A34/000006

RODAPIE 0,73 m 2640073
RODAPIE 1,09 m 2640109
RODAPIE 1,57 m 2640157
RODAPIE 2,07 m 2640207
RODAPIE 2,57 m 2640257
RODAPIE 3,07 m 2640307
RODAPIE METALICO 0,73 m 2649073
ESPIGA PARA VIGA 2656000
ESPIGA PARA VIGA INCLUYE 2 TORNILLOS 2656001
ESPIGA PARA VIGA REFORZADA 2656002
VIGA CELOSIA 5,14 m 2659514
VIGA CELOSIA 6,14 m 2659614
COLLARIN ALTO 2660000
VIGA CELOSIA LW 4,14 m EN U 2673414
VIGA CELOSIA LW CORDON O 4,14 m EN U 2674414

4/8
fachada
A34/000006

VIGA CELOSIA LW 7,71 m 2674771
DIAGONAL LIGHTWEIGHT 2.07 X 0.50 m 2680207
DIAGONAL LIGHTWEIGHT 0,73 m 2683073
PLATF. ACERO DE 0,19* 1,57 3801157
PLATF. ACERO DE 0,19 * 2,07 3801207
PLATF. ACERO DE 0,19 * 2,57 3801257
PLATF. ACERO DE 0,19 * 3,07 3801307
PLATF. ACERO 0,73 3802073
PLATF. ACERO PERFORADA 0,73 3812073
PLATF. ACERO PERFOARDA 1,57 3812157

5/8
fachada
A34/000006

PLATAFORMA ROBUST 0,73 X 0,61 m 3835073
PLAT. ROBUST 1,57 m * 0,61 m 3835157
PLAT. ROBUST 2,07 m * 0,61 m 3835207
PLAT. ROBUST 2,57 m * 0,61 m 3835257
PLAT. ROBUST 3,07 m * 0,61 m 3835307
PLATAFORMA ROBUST 0,32x1,57 3836157
PLAT. ROBUST C/TRAMPILLA 2,07 m 3837207
PLAT. ROBUST C/ESCALERA 2,57 m 3838257
PLAT. ROBUST C/ESCALERA 3,07 m 3838307
PLATAFORMA ACCESO ALUMINIO CON TRAMPILLA 1,57 x 0,61 m 3851157
PLATAFORMA ACCESO ALUMINIO CON ESCALERA 2,57 x 0,61 m 3852257
PLATAFORMA ACCESO ALUMINIO CON ESCALERA 3,07 x 0,61 m 3852307
PLATAFORMA ROBUST APERTURA LATERAL SIN ESCALERA 1,57 x 0,61 m 3858157
PLATAFORMA ROBUST APERTURA LATERAL SIN ESCALERA 2,07 x 0,61 m 3858207

6/8
fachada
A34/000006

PLATAFORMA ROBUST APERTURA LATERAL C/ ESC 2,57 x 0,61 m 3859257
PLATAFORMA ROBUST APERTURA LATERAL C/ ESC 3,07 x 0,61 m 3859307
PLATAF. ACCESO APERTURA LATERAL 1,09 m 3872109
PASADOR 4000000
PASADOR PINTADO 4000001
BASE FIJA 4001000
BASE REG. 0,40 4001040
BASE REG. 0,60 4001060
BASE REG. 0,80 4002080
ESCALERILLA 4005007
TACO 12 * 70 4008070
TACO 12 * 100 4008100
TACO 12 * 135 4008135
TORNO ANILLA 12 * 095 4009095
TORNO ANILLA 12 * 120 (CANCAMO) 4009120
TORNO ANILLA 12 * 190 (CANCAMO) 4009190
GRAPA ORTOGONAL 0,22 4700022
GRAPA GIRATORIA 0,22 4702022
HORIZONTAL U PARA VIGA 4923073
VERTICAL 0,50 m 5603050
DIAGONAL DE 0,5x1,57 5606050
DIAGONAL 1,0x1,57 5606100
DIAGONAL 1,5x1,57 5606150
DIAGONAL 0,5x2,57 5607050

7/8
fachada
A34/000006

DIAGONAL 1,0x2,57 5607100
DIAGONAL 1,5x2,57 5607150
DIAGONAL DE 0,5x2,07 5609050
DIAGONAL 1,0x2,07 5609100
DIAGONAL 1,5x2,07 5609150
DIAGONAL 0,5x3,07 5610050
DIAGONAL 1,0x3,07 5610100
DIAGONAL 1,5x3,07 5610150


8/8
CONS – 00030
San Isidro, 25 de JuLio de 2022
CONSTANCIA
SEGURO COMPLEMENTARIO DE TRABAJO DE RIESGO
PENSION y SALUD
SAVAGE GROUP SAC.

VIGENCIA: 24.07.2022 AL 24.08.2022
PoL.Pension No.30151998 / Salud N°9010023
Por medio del presente dejamos constancia que los asegurados detallados líneas abajo,
conforme al Decreto Supremo 003-98-SA, se encuentran amparados bajo las coberturas de
pensión y salud.
PERSONAL ASEGURADO:
Nombres Paterno Materno NroDoc

Elias Milton Montoro Alvites 10385200
Susy Beatriz Cruz Vega 46894003
Cesar Fidel Ramos Reyes 47983384
Edwin Gonzales Rivero 10743290
Edwin Renato Gonzales Salazar 75505460
Francisco Noya Bao

Gerente Comercial
La Positiva Vida Seguros y Reaseguros
Nota:
El presente documento está sujeto a la política de suscripción de la Compañía y queda sin efecto en caso de que el
cliente mantenga obligaciones referentes al presente rubro. (SCTR)
Marco Antonio Cuchuri Perez 45642131
Israel Oswaldo Ramos Reyes 45702933
Alejandro
Humberto Arnaiz Rendon .09396355
Edgar Edinson Rojas Cardenas 40680337
David Escobedo Dongo 40650962
Hermes Antonio Aquije Alvites 47475733
Gianfranco Pizango Ahuanari 73620182
Nithson Piña Cachique 73189250
Extendemos la presente constancia a solicitud de nuestro cliente: SAVAGE GROUP SAC.

RU
UC. 20600778898
Francisco Noya Bao

Gerente Comercial
La Positiva Vida Seguros y Reaseguros
Nota:
El presente documento está sujeto a la política de suscripción de la Compañía y queda sin efecto en caso de que el
cliente mantenga obligaciones referentes al presente rubro. (SCTR)

Procedimiento Escrito de Trabajo Seguro para El Armado de 02 Torres de Andamios La Planta Intracan

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Procedimiento Escrito de Trabajo Seguro para El Armado de 02 Torres de Andamios La Planta Intracan

Cargado por

Copyright:

Formatos disponibles

PETS INSTALACIÓN DE UNA ESTRUCTURA VAIVÉN EN LA PARTE SUPERIOR DEL

INGRESO DE LA PLANTA INYECCIÓN

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 1 DE 13

PROCEDIMIENTO ESCRITO DE TRABAJO

ELABORADO POR: REVISADO POR: APROBADO POR:

NOMBRE MILAGROS ELÍAS MONTORO A. ELÍAS MONTORO A.

FECHA 04/08/2022 04/08/2022 04/08/2022

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 2 DE 13

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 3 DE 13

 Reglamento de seguridad industrial DS-42-F

5.1. Supervisor de Campo:

 Verificar que se cumplan las medidas de seguridad establecidas en el RISST y Normas de

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 4 DE 13

 Liderar el cumplimiento de los planes de seguridad y procedimientos, participando y

5.2. Prevencionista de Riesgos Laborales:

 Difundir el presente procedimiento a todo el personal involucrado en las actividades.

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 5 DE 13

 Realizar en conjunto con los trabajadores la inspección mensual de equipos y

 Cada trabajador en el desempeño de sus funciones deberá cumplir y respetar el presente

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 6 DE 13

6.1. Equipos de protección personal y colectiva:

6.2. Equipo de protección colectiva

6.3. Equipo protección Covid-19:

6.4. Materiales, equipos y/o herramientas:

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 7 DE 13

7. DESCRIPCIÓN DEL PROCEDIMIENTO. -

Figura Nº1: Señalética de seguridad

Descripción: Señalética que usarán durante la actividad.

7.2. Actividades operativas

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 8 DE 13

 Nº3: Ubicación de Trabajo para el armado de andamios miltidireccionales

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/08/2022 PÁGINA 11 DE 13

8. ANÁLISIS DE RIESGOS ASOCIADOS

EQUIPO RIESGO MEDIDA DE CONTROL EPP

 ATS (Análisis de Trabajo

 Caída desde altura restricción

9. LINEAMIENTOS EN CASO DE ACCIDENTES Y/O EMERGENCIAS. –

a) Detección del accidente

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 04/07/2022 PÁGINA 12 DE 13

c) Detección del peligro y rescate de accidentados

Cuadro Nº1: Directorio de contactos ante emergencias

NOMBRE Y APELLIDOS CARGO TELÉFONO

ABIGAIL SARAVIA ESTACIO JEFE DE SEGURIDAD 980556912

HUGO RAMIREZ INSPECTOR DE SEGURIDAD INDUSTRIAL 998161388

FRANCO LOPEZ JEFE DE MANTENIMIENTO 932485824

MARTIN YABAR JEFE DE PRODUCCION 997600731

ELIAS MONTORO A. GERENTE GENERAL - SAVAGE GROUP SAC 936801922

PREVENCIONISTA DE RIESGO SAVAGE

CÓDIGO: SST-PETS- 19 VERSIÓN: 01 FECHA: 21/07/2022 PÁGINA 13 DE 13

10. EQUIPO DE TRABAJO

Nº NOMBRES Y APELLIDOS PUESTO DE TRABAJO DNI

1 MILAGROS VILCATOMA R. PREVENCIONISTA DE RIESGO 42306976

2 EDWIN GONZALES RIVERO OPERARIO 10743290

3 CESAR FIDEL RAMOS REYES AYUDANTE 47983384

CESAR FIDEL RAMOS REYES

PERSONA COMPETENTE PARA TRABAJOS EN ALTURA NIVEL 1

DOC.ID HORAS VENCIMIENTO CÓDIGO

EDWIN GONZALES RIVERO

PERSONA COMPETENTE PARA TRABAJOS EN ALTURA NIVEL 1

DOC.ID HORAS VENCIMIENTO CÓDIGO

Diabetes mellitus o hipoglicemia X

Medicamentos que afecten estado vigilante X

Alteracion de la agudeza visual (de lejos) y/o de la lesión de profundidad X
