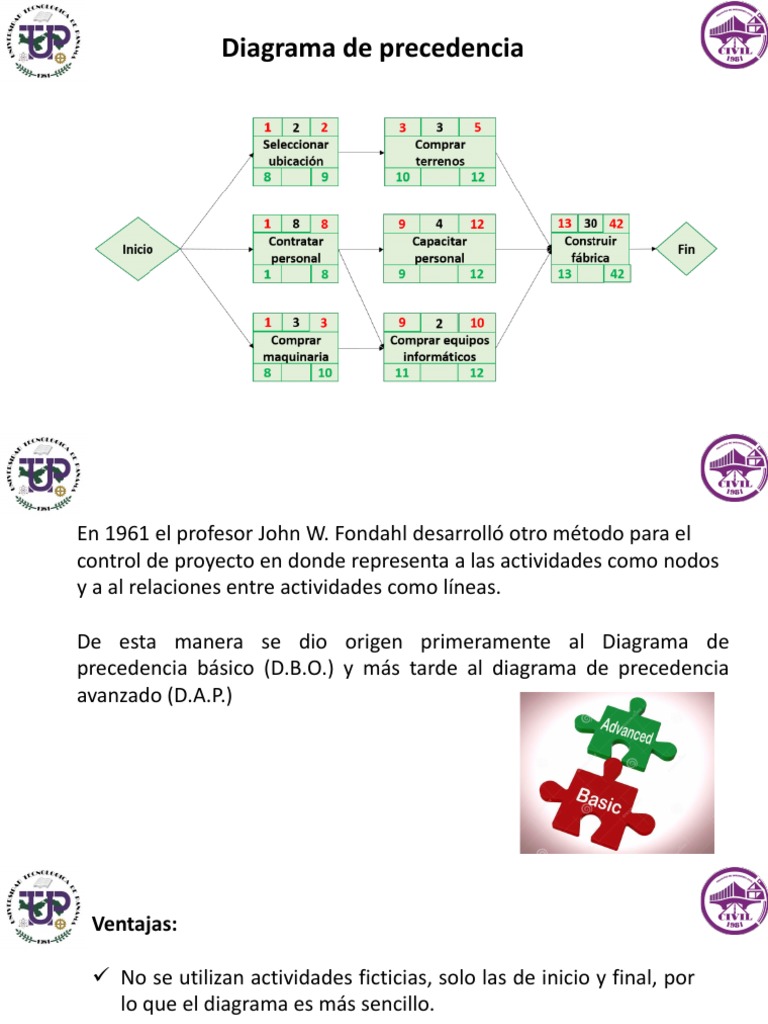

Diagrama de precedencia

En 1961 el profesor John W. Fondahl desarrolló otro método para el

control de proyecto en donde representa a las actividades como nodos
y a al relaciones entre actividades como líneas.

De esta manera se dio origen primeramente al Diagrama de

precedencia básico (D.B.O.) y más tarde al diagrama de precedencia
avanzado (D.A.P.)
Ventajas:

✓ No se utilizan actividades ficticias, solo las de inicio y final, por

lo que el diagrama es más sencillo.

✓ Permite colocar en los nodos las fechas tempranas y tardías,

los tiempos flotantes y totales, como también las duraciones
de as actividades.
El diagrama de precedencia básico utiliza entre las actividades la
relación normal, es decir, que la actividad siguiente inician cuando
la anterior se culmine por completo.
El Diagrama de precedencia avanzada, en cambio, es más utilizado
hoy en día, debido a que se utiliza relaciones especiales entre sus
actividades.

En ciertos proyectos en donde la relación entre actividades no

puede ser representada por ninguno de los métodos anteriormente
expuestos, dado a que existe alguna actividades que necesitan
cierto tiempo además de su duración normal para realizarse o más
aún que dos actividades necesiten iniciar o finalizar su tarea a la
vez.
El nodo en donde se representan las actividades en el D.A.P., se
dibuja como un cuadro dividido en donde se indicarán las fechas
tempranas y tardías, los tiempos flotantes, totales y las duraciones
de las actividades así:
Relación entre actividades precedentes

Existen diferentes tipos de relaciones especiales entre actividades,

los cuales, en algunos casos, es necesario conocer cuando debe
terminar y cuando debe iniciar una actividad para evitar demoras
en la terminación de la obra.
Relación Final inicio (F-I): Existe un lapso de tiempos entre la
terminación de la primera o antecesora y el inicio de la segunda
actividad o sucesora.

Por ejemplo: cuando el concreto de una columna es vaciado, es

necesario esperar cierto tiempo antes de quitar la formaleta para
que el concreto alcance su resistencia.

Esto quiere decir que se debe esperar cierto tiempo después de

finalizada la actividad de vaciado para iniciar la actividad
desencofrado.
Supongamos que el tiempo que hay que esperar para que la
actividad desencofrado inicie es de 7 días, o sea, se tiene una
relación F – I = 7.
Nótese que esta relación se representa por medio de una línea recta que sale
de una de las esquinas de la parte derecha de la actividad antecesora (E) y llega
a una de las esquinas a ala izquierda de la actividad sucesora (F).

Para calcular el IMP de la actividad F tendríamos:

Esta es la forma para calcular el valor de IMP para cualquier
actividad que sea precedida por una relación de F-I.

El tiempo flotante libre se calcula de la siguiente forma:

Relación inicio – inicio (I-I): existe un lapso de tiempo entre el inicio de
la primera actividad o antecesora y el inicio de la segunda actividad o
sucesora.

Por ejemplo: veamos lo que ocurre entre las actividades de repello y

pintura.
Es obvio que la actividad pintura no puede iniciar su labor sin que la
de repello no haya finalizado, pero si tenemos el caso de aplicar estas
dos actividades en un edificio, por razones de ahorrar tiempo.
Necesitamos que transcurra cierto periodo de tiempo para que
finalice el repello en un determinado numero de paredes, para
entonces iniciar con la pintura, es decir, que ahora las dos
actividades estarán trabajando simultáneamente siempre y cuando
los rendimiento de sus cuadrilla sean los mismos
Relación Final – Final (F-F):

Existe un lapso de tiempo entre las finalización de la primera

actividad o antecesora y el final de la 2da actividad o sucesora.

Por ejemplo: la actividad repello no puede terminar hasta cierto

tiempo luego que termine la actividad bloqueo.

Supongamos que se tiene una relacion F-F=4 entre estas

actividades.
Notemos que la línea se gráfica en una recta que indica el
inicio y final del tipo de relación especial
 Para calcular el TMP de la actividad U podemos aplicar esta
ecuación:

El tiempo flotante libre se calcula de la siguiente manera:

Relación Inicio – Final (I-F):
Esta relación es un poco confusa, por lo que en muchas ocasiones la
evitamos.

Por ejemplo: No se puede instalar un portón sin que haya pasado un

día de haber comenzado la movilización en el proyecto. Esto
permitiría la trasportación de los materiales necesarios.

Supóngase que se tiene una relación I-F entre estas actividades.

El tiempo flotante libre se calcula de la siguiente forma:
Notas importantes:

Los valores de IMP y TMP para cualquier actividad siempre serán

el máximo valor calculado y para los valores de IMT y TMT serán
los mínimos valor calculado.
Construya el diagrama de precedencia avanzado a partir de
los siguientes datos:
La actividad A es la primera que inicia, por lo tanto los valores
IMP e IMT serán cero mientras que los valores de TMP y TMT
son iguales a 4.
La actividad B depende de A con una relación I-I = 3por
consiguiente IMPa + I-I = IMPb
La actividad C depende de A con una relación F-F=7 por
consiguiente TMPa + F-F = TMPc
 La actividad D mantiene una relación I-F = 1 con la actividad B y otra relación
F-I=0 con la actividad C. El IMP y TMP para la actividad D debe ser el mayor
valor que resulte de la relación entre las actividades B y C

Mediante los cálculos Podemos observer que los mayores valores de IMP y TMP
para la actividad D se dan con la relación F-I que mantiene con la actividad C.
 La actividad E mantiene una relación I-I=2 y F-F =6 con la actividad C y otra
relación N con la actividad B. El IMP y TMP para la actividad E debe ser mayor
valor que resulte de la relación entre las actividades B y C.

Los mayores valores de IMP y TMP para la actividad E se dan con la relación F- F que
mantiene con la actividad C.
Los mayores valores de IMP y TMP para la actividad F se dan con la
relación I-I que mantiene con la actividad D
Para determinar la IMT y TMT de cada actividad se debe comenzar de
derecha a izquierda a partir de la última actividad, en este caso la F.
Las precedencias de la actividad D y E, dependiendo de las
relaciones que mantienen

10 + 10 = 20)
