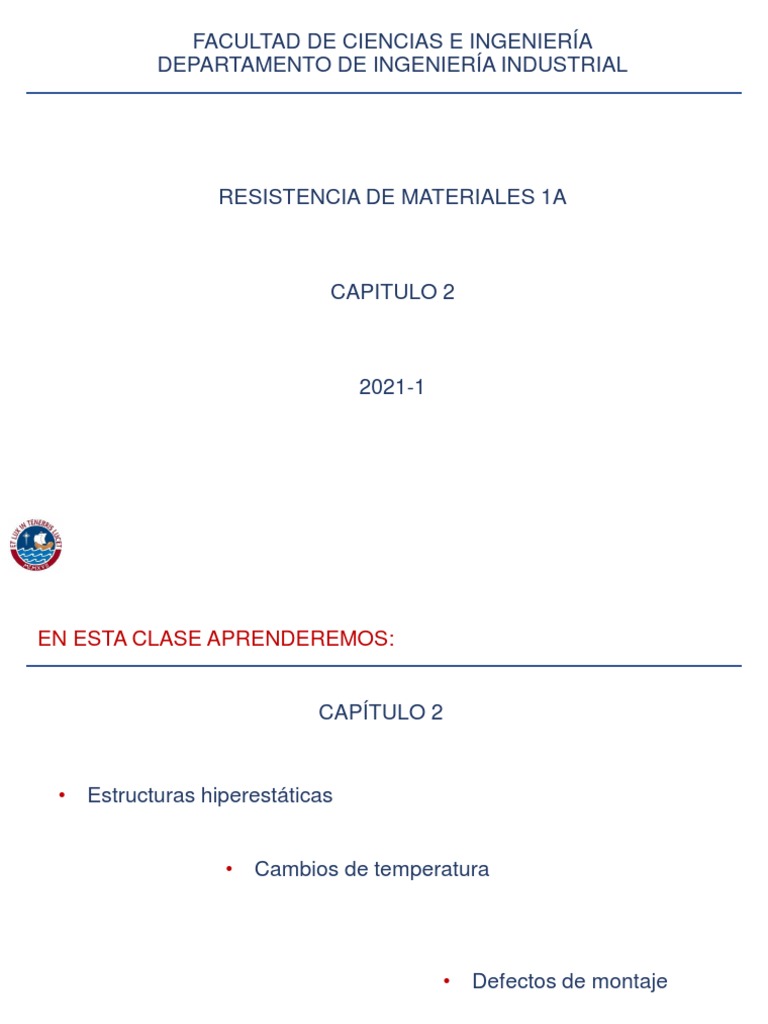

FACULTAD DE CIENCIAS E INGENIERÍA

DEPARTAMENTO DE INGENIERÍA INDUSTRIAL

RESISTENCIA DE MATERIALES 1A

CAPITULO 2

2021-1
EN ESTA CLASE APRENDEREMOS:

CAPÍTULO 2

• Estructuras hiperestáticas

• Cambios de temperatura

• Defectos de montaje
1) ESTRUCTURAS HIPERESTÁTICAS

• Las fuerzas internas no pueden

calcularse empleando solamente
ecuaciones de equilibrio.

• Es necesario considerar las

características de deformabilidad de los
elementos (LEYES CONSTITUTIVAS) y
las relaciones geométricas
(COMPATIBILIDAD) que deben
satisfacer las deformaciones de las
barras.
1) ESTRUCTURAS HIPERESTÁTICAS

ECUACIONES DE EQUILIBRIO

• Podemos suponer que las barras

ejercen sobre el nudo las fuerzas F1,
F2, F3 con el sentido mostrado en la
figura.

FUENTE REEM.
1) ESTRUCTURAS HIPERESTÁTICAS

LEYES CONSTITUTIVAS

• Podemos expresar las deformaciones

de las barras en función de las
incógnitas de fuerzas

FUENTE REEM.
1) ESTRUCTURAS HIPERESTÁTICAS

COMPATIBILIDAD • Las deformaciones de las tres barras deben

ser tales que el punto B se haya trasladado a
una nueva posición B’, cuya distancia a los
puntos A, C y D corresponde a las nuevas
longitudes

FUENTE REEM.
 EJERCICIOS

• Determine las fuerzas en los extremos de la barra. Asuma EA

constante.
2) DEFORMACION DE ELEMENTOS SOMETIDOS A CAMBIOS DE
TEMPERATURA.

Los cambios de temperatura generan deformaciones en los elementos.

El coeficiente de dilatación térmica ( α) relaciona el cambio de
temperatura (∆𝑇) con la deformación unitaria (𝜀).

𝜀 = 𝛼 ∗ ∆𝑇

𝛿 = 𝛼 ∗ ∆𝑇 ∗ 𝐿
2.1) EFECTOS EN ESTRUCTURAS ISOSTÁTICAS

El cambio de longitud en los elementos solo produce un reacomodo de

estos, lo cual se refleja en el desplazamiento de los nudos.

FUENTE REEM.
2.2) EFECTOS EN ESTRUCTURAS HIPERESTÁTICAS

Los cambios de temperatura producen esfuerzos y también pueden

producir movimiento.

FUENTE REEM.
2.2) EFECTOS EN ESTRUCTURAS HIPERESTÁTICAS

La deformación total en cada elemento puede calcularse en función de

los desplazamientos de los nudos como :

A su vez cada deformación total en cada elemento se debe a los efectos

de temperatura y fuerza axial :

FUENTE REEM.
3) EFECTOS DE MONTAJE

Durante la construcción de estructuras o sistemas mecánicos,

algunos elementos pueden ser fabricados ligeramente mas grandes o
pequeños. Estas diferencias de longitud se representan por Δm

Sistemas isostáticos
(se desplazan los
nudos pero no
aparecen esfuerzos)

Sistemas hiperestáticos
(se desplazan los nudos
y se producen
esfuerzos)
3.1) EFECTOS DE MONTAJE : ESTRUCTURAS HIPERESTÁTICAS

Para un caso mas general en que una barra sea mas pequeña en un
Δm, luego del montaje se producen esfuerzo acompañados de
desplazamientos en los nudos.

FUENTE REEM.
3.1) EFECTOS DE MONTAJE : ESTRUCTURAS HIPERESTÁTICAS

En tal caso puede suponerse que el proceso de montaje se realiza en

dos fases:

En la primera fase la
barra se estira hasta
alcanzar el nudo; por lo
tanto 𝛿1 = ∆m

En la segunda fase,
luego de colocada la
barra en los nudos i y j
es sistema se
reacomoda; es decir
los nudos se desplazan
produciendo esfuerzos.
𝛿2 =

FUENTE REEM.
3.1) EFECTOS DE MONTAJE : ESTRUCTURAS HIPERESTÁTICAS

Al superponer las dos fases , la barra con dimensión inadecuada tendrá

una deformación final de:

En este caso 𝛿 final se debe exclusivamente a fuerzas normales por lo

tanto.

FUENTE REEM.
ENUNCIADOS DE EJERCICIOS RESUELTOS EN CLASE

Extraído de REMM
ENUNCIADOS DE EJERCICIOS RESUELTOS EN CLASE

Extraído de REMM
ENUNCIADOS DE EJERCICIOS RESUELTOS EN CLASE

Extraído de REMM
ENUNCIADOS DE EJERCICIOS RESUELTOS EN CLASE

Extraído de REMM
EJERCICIOS

Determine:
• La fuerza de compresión de las barras mostradas en la figura, si la
temperatura se eleva 82°C.
• El cambio correspondiente de longitud de la barra de bronce.
EJERCICIOS

Determine:
• Determinar la variación de temperatura que debe experimentar el
sistema para que la barra de bronce alcance un esfuerzo de
600kg/cm2

ACERO
1m BRONCE 3m

A 10 Ton

1,0 2.5 1.25

EJERCICIOS

• Si To = 20°C y Tf = 120°C, hallar los esfuerzos en la varillas 1 y

2.
• Si To = 20°C a que temperatura la varilla 2 quedará exenta de
esfuerzo?
EJERCICIOS

• Hallar el esfuerzo en las varillas 1, 2, y 3 cuando une el extremo

inferior de la varilla 2 a la barra rígida. Todas las varillas tienen A=
2cm2, E= 2x10^6 kg/cm2. Considerar Δ=0.2cm
EJERCICIOS

• Las tres barras del sistema son del mismo material y tienen la
misma sección transversal (E= 2x10^6 kg/cm2, A=10cm2), pero la
barra inclinada fue 2.0mm más corta. Determine los esfuerzos en
las barras y el desplazamiento del nudo B luego que el sistema se
ha construido y cargado.
EJERCICIOS

Extraído de REMM
