Universidad de Atacama

Ingeniería de Ejecución Eléctrica

PROTECCIONES ELECTRICAS AT
PRUEBA RECUPERATIVA 2

Lunes 6 de noviembre de 2021

IMPORTANTE: SEGUIR LAS SIGUIENTES INSTRUCCIONES

1. Escriba en Todas las hojas su nombre, incluso en la hoja de pregunta.

2. Enumere Todas las hojas de respuesta de manera correlativa.
3. Enviar las hojas con el desarrollo de su prueba en un sólo archivo PDF (recomendación: escanear el documento, hay
aplicaciones para teléfonos que realizan esta tarea)
4. De un nombre al archivo PDF que enviara que contenga sus datos. Ejemplo: MIGUEL CASTRO – PRUEBA 2
5. Una vez pase la hora fijada para enviar el archivo por la plataforma no se puede volver a cargar.

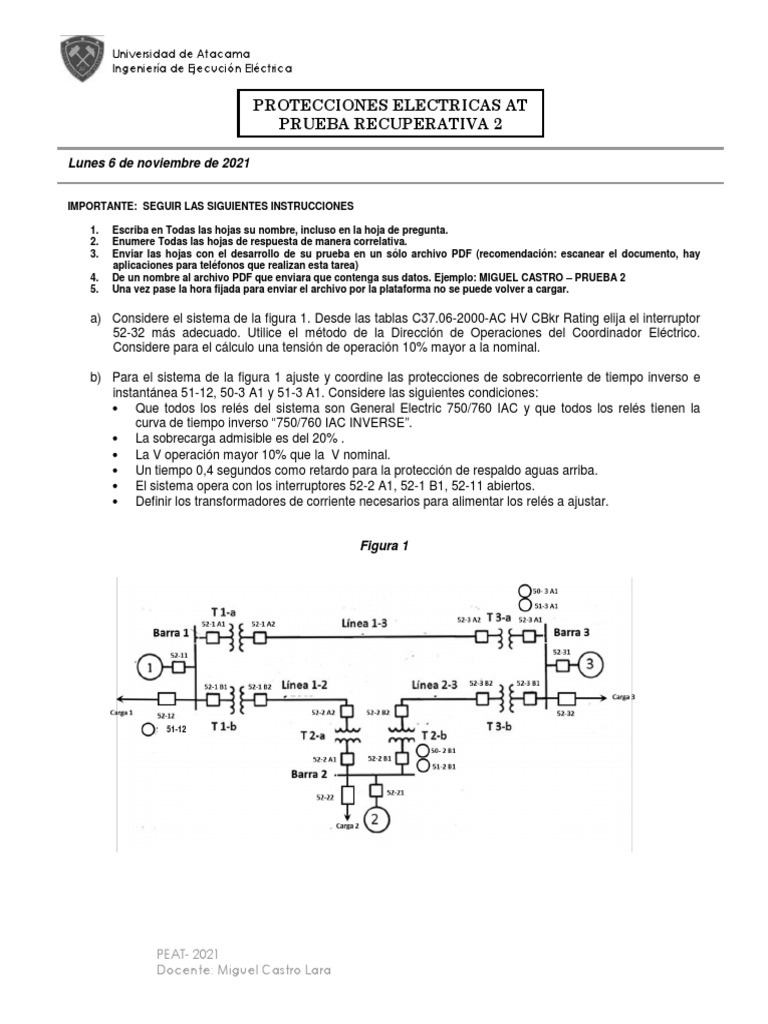

a) Considere el sistema de la figura 1. Desde las tablas C37.06-2000-AC HV CBkr Rating elija el interruptor
52-32 más adecuado. Utilice el método de la Dirección de Operaciones del Coordinador Eléctrico.
Considere para el cálculo una tensión de operación 10% mayor a la nominal.

b) Para el sistema de la figura 1 ajuste y coordine las protecciones de sobrecorriente de tiempo inverso e
instantánea 51-12, 50-3 A1 y 51-3 A1. Considere las siguientes condiciones:
• Que todos los relés del sistema son General Electric 750/760 IAC y que todos los relés tienen la
curva de tiempo inverso “750/760 IAC INVERSE”.
• La sobrecarga admisible es del 20% .
• La V operación mayor 10% que la V nominal.
• Un tiempo 0,4 segundos como retardo para la protección de respaldo aguas arriba.
• El sistema opera con los interruptores 52-2 A1, 52-1 B1, 52-11 abiertos.
• Definir los transformadores de corriente necesarios para alimentar los relés a ajustar.

Figura 1

51-12

PEAT- 2021
Docente: Miguel Castro Lara
 Universidad de Atacama
Ingeniería de Ejecución Eléctrica

Tabla 1

V nominal S nominal
Elemento Conexión X1 (%) X0 (%) R1 (%) R0 (%)
(Kv) (MVA)
SE 1 13,8 40 Y aterrizado 10 5 0,3 0,1
SE 2 15 50 Y 15 10 0,4 0,3
SE 3 13,8 50 Y aterrizado 15 5 0,4 0,1
T1-a 13,8/220 30 Y aterrizado / Y aterrizado 8 8 0,3 0,3
T1-b 13,8/110 20 / 7 7 0,2 0,2
T2-a 15/110 30 / 8 8 0,3 0,3
T2-b 15/110 30 / 8 8 0,3 0,3
T3-a 13,8/220 25 Y aterrizado / Y aterrizado 6 6 0,2 0,2
T3-b 13,8/110 30 / 7 7 0,2 0,2
Línea 1-2 110 100 - 5 10 0,1 0,3
Línea 1-3 220 200 - 10 20 0,3 0,5
Línea 2-3 110 100 - 5 10 0,1 0,3
Carga 1 13,8 40 - - - - -
Carga 2 15 30 - - - - -
Carga 3 13,8 70 - - - - -

Los valores de impedancias de la tabla 1 están en base común. Estas bases corresponden a 50 MVA y 15 KV
ubicadas en la zona de G2.

IMPORTANTE: Las condiciones indicadas para desarrollar la respuesta de la letra b) no aplican a la

pregunta asociada a la letra a).

PEAT- 2021
Docente: Miguel Castro Lara
 750/760
IAC INVERSE
1000

100

10 MULTIPLIER
30.0

20.0
TRIP TIME (sec)

15.0

10.0
8.0
6.0

1 4.0
3.0

2.0

1.0

0.5
0.1

0.01
1
0.1

10

100

CURRENT (I/Ipu) 818801A5.CDR

A5 01/00 WL DELETED SR FROM PRODUCT NAME

A4 06/98 750-214 BA AV GE ORDER NUMBER ADDED
A3 09/96 750-142 JA WA LOGO UPDATED.
A2 07/95 750-071 JA PF NOTE ADDED. TITLE BLOCK ORIENTATION CHANGED.
NOTE: REV DATE ECO# DWN APP DESCRIPTION
LOG CHART SCALED AS PER: THIS DRAWING IS PROPRIETARY INFORMATION
KEUFFEL & ESSER TIME-CURRENT CHARACTERISTIC PAPER

215 ANDERSON AVENUE, TEL: (905)294-6222 FAX: (905)201-2098

MARKHAM, ONT., CANADA, L6E 1B3 INT: http://www.ge.com/edc/pm

750/760
IAC INVERSE
GE ORDER #:GES10055 DRAWN BY/DATE: ET/06/07/95
ENG. APP./DATE: X
DWG. No.:
818801A5.CDR
REV.
A5
MFG. APP./DATE: X PART No.:
SCALE: 1:1 DWG. SIZE: B N/A
