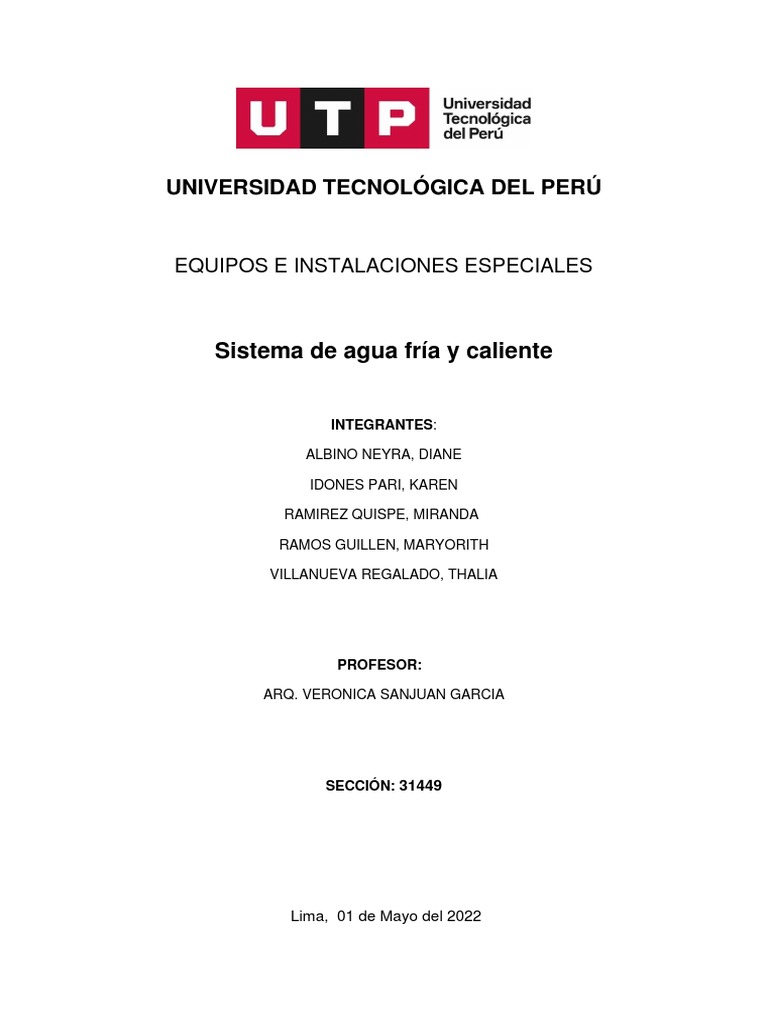

UNIVERSIDAD TECNOLÓGICA DEL PERÚ

EQUIPOS E INSTALACIONES ESPECIALES

Sistema de agua fría y caliente

INTEGRANTES:

ALBINO NEYRA, DIANE

IDONES PARI, KAREN

RAMIREZ QUISPE, MIRANDA

RAMOS GUILLEN, MARYORITH

VILLANUEVA REGALADO, THALIA

PROFESOR:

ARQ. VERONICA SANJUAN GARCIA

SECCIÓN: 31449

Lima, 01 de Mayo del 2022

 (AC-S05) 5 - Tema 1: Tarea - Sistema de agua fría, caliente

El proyecto propuesto por nuestro grupo se sitúa sobre

sobre un terreno de 200 m², el cual consiste en una
vivienda multifamiliar de 5 niveles, siendo el primer nivel
comercial y estacionamiento y el resto residencial, incluye
también una azotea con cubierta a dos aguas. La
materialidad del edificio es de albañilería y tiene acabados
de ladrillo y cemento pulido.

1. Determinar la dotación final teniendo en consideración tanto el agua fría y caliente

del plano propuesto por tu grupo.

Entonces para determinar la dotación de agua total y sabiendo que se trata de una vivienda
multifamiliar necesitamos extraer de la siguiente norma la dotación de agua.

Norma IS. 010 Instalaciones sanitarias para edificaciones

● Agua Fría

b) Dotación de agua para edificios multifamiliares

El edificio tiene en el primer nivel

un departamento de 2 dormitorios
mientras que los pisos superiores
tienen 3 dormitorios por
departamento, por lo que la
dotación de agua será de 820 L/d
y 1200 L/d respectivamente basándonos en la respectiva norma.

c) Dotación de agua para estaciones de servicio, estaciones de gasolina, garajes y

parques de estacionamiento de vehículos.

Para el presente proyecto se

considera el último apartado debido
a que consta de un garaje cubierto
en el primer nivel por lo que se
considerará 2 L/m².

EQUIPOS E INSTALACIONES ESPECIALES 2

 ● Agua Caliente
a) Residencias unifamiliares y multifamiliares

Para la dotación de agua caliente

igualmente utilizaremos la dotación
correspondiente a cada caso.

Resolución 1:

- Uso: Multifamiliar
- Departamentos:

1er nivel: 1 departamento de 2 dormitorios

1 x 850 = 850 L/d

2do - 5to nivel: 1 departamento por nivel con 3 dormitorios

4 x 1200 = 4800 L/d

- Estacionamiento: tiene un área de 42.5 m² (considerando la suma de los dos

estacionamientos)

Dotación de agua = 42.5 x 2 = 85 L/d

Dotación de agua fría total = 850 + 4800 + 85 = 5735 L/d

Resolución 2:

- Departamentos:

1er nivel: 1 departamento de 2 dormitorios

1 x 250 = 250 L/d

2do - 5to nivel: 1 departamento por nivel con 3 dormitorios

4 x 390 = 1560 L/d

Dotación de agua caliente total = 250 + 1560 = 1810 L/d

Rpta: La dotación final del proyecto es de 5735 L/d para agua fría más 1810 L/d para agua
caliente, siendo un total de 7545 L/d o 7.545 m3.

EQUIPOS E INSTALACIONES ESPECIALES 3

 2. Determinar la cantidad de aparatos para el caso en función a la arquitectura.

En la planta del primer piso se encuentran los siguientes aparatos:

2 Ducha

3 Inodoro

3 lavamanos

1 Lavadero

Por lo tanto, el primer nivel sí cumple con los requisitos mínimos de la normativa.

EQUIPOS E INSTALACIONES ESPECIALES 4

En las plantas típicas del 2do al 5to piso, se encuentran los
siguientes aparatos:

2 Ducha x4=8

2 Inodoro x4=8

2 lavamanos x 4 = 8

1 Lavadero x4=4

Por lo tanto, los departamentos, sí cumplen con los

requisitos mínimos de la normativa.

3. Determinar el volumen mínimo de tanque elevado y cisterna, al mismo tiempo

proponer el volumen final a colocar.

● Habitaciones por nivel:

-1er nivel: 1 departamento de 2 dormitorios

1 x 850 L/d = 850 L/d

-2do - 5to nivel: 1 departamento por nivel con 3 dormitorios

4 x 1200 L/d = 4800 L/d

EQUIPOS E INSTALACIONES ESPECIALES 5

Dato: Para edificaciones que superan los 15m de altura, se debe proveer 25m3 adicionales
referentes al agua contra incendios en el TC.

17.00

La altura total de la edificación a 15m.

-Se suman ambos valores: 850 L/d + 4800 L/d = 5650 L/d

● Edificio: 5 x 5650 L/d = 28,250 L/d

V(T.C): ¾ x 28 250 L/d = 21,187.5 L/d

= 21.188m3 + 25 m3 = 46.188 m3

V(T.E): 1/3 x 28 250 L/d = 9, 416.7 L/d = 9.4 m3

● En el proyecto multifamiliar de 5 pisos se propondrá volúmenes finales para cada uno

de los casos:

● El volumen para cisterna es de 47 m3.

● El volumen para tanque elevado es de 9.5 o 10 m3.

EQUIPOS E INSTALACIONES ESPECIALES 6

 4. Determinar el diámetro de la tubería de agua fría en función a la norma IS010.

Diámetro de tubería

• Volumen de Tanque Cisterna

¾ x 28 250 L/d = 21,187.5 L/d

= 21.188m3 + 25 m3 = 46.188 m3 46 188 L

• Volumen de Tanque Elevado

1/3 x 28 250 L/d = 9, 416.7 L/d = 9.4 m3 9400L

2.4. ALMACENACIENTO Y REGULACIÓN

m) El diámetro del tubo de rebose, se calculará hidráulicamente,
no debiendo ser menos que lo indicado en la siguiente tabla

• El diámetro de tubería para l tanque cisterna es de 6”

• El diámetro de tubería para el tanque elevado es de 3”

EQUIPOS E INSTALACIONES ESPECIALES 7

 CONCLUSIONES
• Es muy importante considerar la norma en cuestión ya que nos permite saber según
la tipología de vivienda la dotación de agua tanto frío como caliente.

• Para nuestro proyecto y con respecto a la norma IS.010, se cumplen la mínima

cantidad aparatos, ya que cuentan con un equipo completo, tanto para casa-
habitación como habitaciones independientes.

• En base a los cálculos realizados por la dotación de agua fría y caliente mostraron los
resultados para proponer el uso diario en los habitantes de nuestra vivienda
multifamiliar. Además calculamos el tanque de cisterna y tanque de elevado, con la
razón de proponer el volumen máximo para el consumo de agua en las familias. Así
poder lograr que la vivienda tenga la funcionalidad, y el fundamental servicio del agua.

• Por último, del diámetro de tubería de agua fría según la norma IS.010 / 2.4
Almacenamiento y regulación, para el tanque cisterna es de 6” y para el tanque
elevado es de 3 “

BIBLIOGRAFÍA
• https://www.saludarequipa.gob.pe/desa/archivos/Normas_Legales/saneamiento/IS.0
10.pdf.

EQUIPOS E INSTALACIONES ESPECIALES 8
