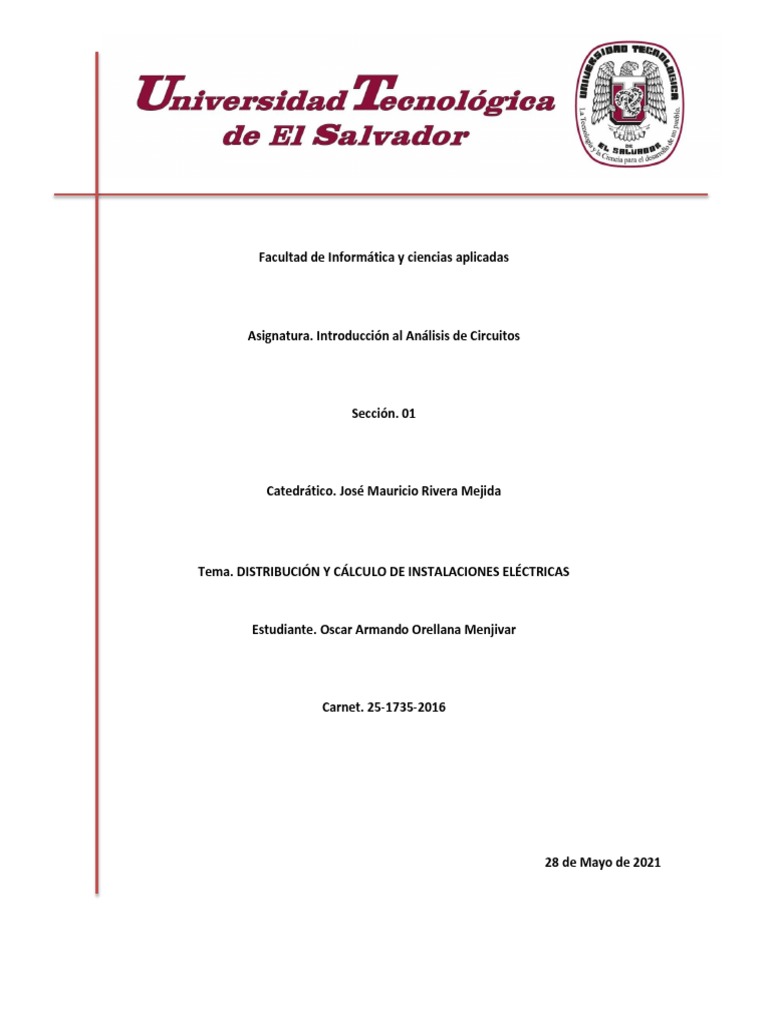

Facultad de Informática y ciencias aplicadas

Asignatura. Introducción al Análisis de Circuitos

Sección. 01

Catedrático. José Mauricio Rivera Mejida

Tema. DISTRIBUCIÓN Y CÁLCULO DE INSTALACIONES ELÉCTRICAS

Estudiante. Oscar Armando Orellana Menjivar

Carnet. 25-1735-2016

28 de Mayo de 2021
Índice
Tema. DISTRIBUCIÓN Y CÁLCULO DE INSTALACIONES ELÉCTRICAS.................................. 1
INTRODUCCIÓN. ............................................................................................................ 3
OBJETIVOS: ................................................................................................................... 3
Impedancia de circuitos RC y RL ..................................................................................... 4
MATERIALES Y EQUIPOS: ............................................................................................ 4
PROCEDIMIENTO: .......................................................................................................... 5
PREGUNTAS: ............................................................................................................... 14
Investigación acerca del tema ...................................................................................... 15
TRANSITORIOS RC, RL y RLC ..................................................................................... 15
Conclusión................................................................................................................... 21
INTRODUCCIÓN.

La oposición total a la corriente alterna en un circuito de corriente alterna de denomina

impedancia (Z). Para estos circuitos es conveniente representar el voltaje, la corriente
eléctrica y la impudencia como fasores; los cuales, a su vez, pueden representarse en un
diagrama indicando magnitud y ángulo para cada cantidad eléctrica. Un fasor es una
cantidad que se identifica por dos características: amplitud y dirección. En teoría de
circuitos, los voltajes y las corrientes sinusoidales se consideran cantidades fasoriales. De
esta manera, dichos voltajes y corrientes sinusoidales con la misma frecuencia se pueden
sumar y restar cuando están representados por fasores. El diagrama fasorial es un
nombre que se asigna a un dibujo en el plano complejo que muestra las relaciones entre
los voltajes y las corrientes, como fasores, en un circuito; ofrece también un método
gráfico para resolver ciertos problemas y se puede utilizar para verificar métodos de
análisis más exactos. Los fasores asociados a la impedancia, reactancia (capacitiva o
inductiva) y resistencia forman un triángulo rectángulo.

OBJETIVOS:

1. Verificar la impedancia de un circuto RL, RC

2. Analizar las relaciones entre la impedamcia, resistencia, capacitancia, reactancia

capacitiva, y ángulo de fase en un circuito RC

3. Analizar las relaciones entre la impedamcia, resistencia, inductancia, reactancia

inductiva, y ángulo de fase en un circuito RL.
Impedancia de circuitos RC y RL

MATERIALES Y EQUIPOS:

1 Generador de funciones

1 Osciloscopio de doble trazo

1 Multimetro

1 Medidior RLC

2 Resistores de 1KΩ

1 Resistores de 3.3KΩ

1 Capacitor de 0.033uF

 1 Capacitor de 0.1uF
 1 Inductor de 45mH
 1 Inductor de 180mH
PROCEDIMIENTO:

Objetivo 1. Verificar la impedancia de un circuito RL, RC

Arme el circuito de la figura 1. Ajuste la salida del generador de funciones para que
entregue una onda sinusoidal de 10 [V] de pico a pico con una frecuencia de 1 kHz

Figura 1 Circuito RC Circuito RC.

Mida la amplitud de los voltajes en el resistor y en el capacitor. Recuerde que es

necesario utilizar las funciones ADD e INVERT en el osciloscopio. Con el voltaje medido
en el resistor R1 y el valor de la resistencia calcule y registre la amplitud de la corriente
del circuito. Calcule y registre el valor de la reactancia capacitiva a partir de las
mediciones anteriores. Compare con el valor teórico y determine el porcentaje de error de
exactitud. Calcule y registre el valor de la impedancia del circuito apoyándose en las
mediciones anteriores. Compare con el valor teórico calculando el porcentaje de error de
exactitud.

A partir de la impedancia obtenida con los datos experimentales, determine el ángulo de

desfasamiento. Dibuje en un diagrama fasorial, con las escalas adecuadas, los fasores de
resistencia, reactancia capacitiva e impedancia. Indique el valor del ángulo de
desfasamiento. Repita lo anterior con el capacitor de 0.1 µF.

Configurando el generador de señales

Ahora vamos a calibrar el osciloscio
El voltaje en el capacitor fue de Vc= 4.605 volt.
Determinemos el valor de la amplitud de la corriente del circuito.

Por Ley de Ohm

I = V/R = 1.917volt/2kΩ

I= 958.5uA

A continuación, se nos pide determinar el valor de la reactancia capacitiva con los valores

medidos

Por tratarse de un circuito serie la corriente es la misma en todo el circuito. Con el valor
medido

en el capacitor y la corriente determinamos la reactancia capacitiva

por Ley de Ohm

Xc= Vc/I = 4.605 volt/ 958.5uA

Xc= 4.8kΩ

Circuito teórico

como vemos se trata de un circuito serie RC

pasando al dominio de la frecuencia determinamos su impedancia equivalente

Z = R - JXc

como ven, debemos encontrar la reactancia capacitiva (Xc)

para ello consideramos la definición de la reactancia capacitiva

Xc= 1/WC = 1/2ΠFC

de los datos del circuito:

F= 1Khz, C=0.033uF sustituyendo los valores

Xc= 1/2Π*1KHz*0.033uF

Xc= 4,822.86Ω = 4.82KΩ

Ahora la impedancia compleja nos queda

Z= 2k -j4.82K forma rectangular, pasando a forma polar

Z= 5.22KL-67.47°

Por ley de Ohm determinamos la corriente

I=V/Z , de los datos del circuito se nos da una amplitud de voltaje de Vp=5 volt

I= 5L0° / 5.22KL-67.47°

I= 957.85uAL67.47°

Ahora que ya tenemos la corriente, determinamos las caídas de voltaje en el capacitor y el

resistor aplicando ley de ohm

Vc=I*Xc ; VR= I*R

Vc= (957.85uAL67.47°)*(4.82KL-90°)

Vc= 4.62volt L-22.53°

VR= (957.85uA L67.47°)*(2KΩ L0°)

VR= 1.91volt L67.47°

El porcentaje de error lo pueden sacar empleando la expresión

E%= I (valor teórico - valor medido) / valor teórico I *100

Ahora para obtener el triángulo de impedancia tenemos

Z= 2K -j4.84K

Z= 5.22K L-67.47
Hay un concepto que debemos de tener presente, las lecturas de los multímetros en AC
son

valores rms (valores efectivos o eficaces, es decir valores que causan el mismo efecto
como si

fuera en DC). Ahora hay una expresión que relacionan los valores rms y los valores pico

Vrms = Vp/√2 = Vp/1.4142 = 70.7% Vp = 0.707Vp. Si queremos obtener el valor máximo o

valor

pico de la señal a partir de la lectura de los instrumentos solo debemos despejar el Vp de

la

expresión dada

Vp= Vrms/0.707 . Esto es aplicable de igual forma a las corrientes

Ip= Irms/0.707

Observemos las lecturas en los instrumentos

Como ve tenemos tanto valores de corriente como de voltaje, pero son valores rms

Obteniendo los valores pico a través de las expresiones

Para la corriente

Irms= 679.018uA/0.707

Irms= 960.42uA

Para el voltaje en el capacitor

Vc= 3.264 volt /0.707

Vc=4.62 voltios, este sería el valor pico de la señal que son los cuales se trabajan

Para el Resistor

VR = 1.358 volt / 0.707

VR = 1.92 voltios

Circuito RL.

Mida el valor de la resistencia con ayuda del multímetro. Arme el circuito de la figura 2.
Ajuste la salida del generador de funciones para que entregue una onda sinusoidal de 5 V
de pico a pico con una frecuencia de 5 kHz.
Figura 2 Circuito RL

Mida la amplitud de los voltajes en el resistor y en el inductor. Recuerde que es necesario

utilizar las funciones ADD e INVERT en el osciloscopio. Con el voltaje medido en el
resistor R1 y el valor de la resistencia calcule y registre la amplitud de la corriente del
circuito. Calcule y registre el valor de la reactancia inductiva a partir de las mediciones
anteriores. Compare con el valor teórico y determine el porcentaje de error de exactitud.
Calcule y registre el valor de la impedancia del circuito apoyándose en las mediciones
anteriores. Compare con el valor teórico calculando el porcentaje de error de exactitud. A
partir de la impedancia obtenida con los datos experimentales, determine el ángulo de
desfasamiento. Dibuje en un diagrama fasorial, con las escalas adecuadas, los fasores de
resistencia, reactancia inductiva e impedancia. Indique el valor del ángulo de
desfasamiento. Repita lo anterior con el otro inductor.
Ahora que ya calibramos el generador de señales vamos a calibrar el osciloscio

En este caso el valor de voltaje en el capacitor fue de Vc= 7.405 volt

PREGUNTAS:

Circuito RC Elabore una tabla donde se indique, para cada capacitor empleado,
las mediciones efectuadas y los cálculos teóricos solicitados. Incluya un esquema
o fotografía de las gráficas obtenidas. Dibuje en un diagrama fasorial, con las
escalas adecuadas, los fasores de resistencia, reactancia capacitiva e impedancia.

Circuito RL Elabore una tabla donde se indique, para cada inductor empleado, las
mediciones efectuadas y los cálculos teóricos solicitados. Incluya un esquema o
fotografía de las gráficas obtenidas. Dibuje en un diagrama fasorial, con las
escalas adecuadas, los fasores de resistencia, reactancia inductiva e impedancia.
Investigación acerca del tema

TRANSITORIOS RC, RL y RLC

Se entiende por "transitorio" de un circuito eléctrico el tiempo que transcurre desde la

conexión o desconexión de algún componente hasta alcanzar el régimen estacionario de
corrientes y diferencias de potencial. El caso que estudiaremos en esta práctica es el más
usual consistente en la conexión o desconexión del generador:

Circuito RL en serie (Resistivo-Inductivo)

Como podemos ver en el circuito anterior, el mismo posee una resistencia conectada en
serie con una bobina. Podemos observar que para la resistencia habrá una caída tensión
determinada por la intensidad total que circula por el circuito y el valor de dicha
resistencia. Esto es porque en los circuitos en serie la intensidad que circula es la misma
en todos los componentes, lo que varia es la tensión. Así mismo habrá un valor de caída
tensión para la bobina y esta dependerá de la reactancia inductiva de la misma (XL).

La resistencia total del circuito toma el nombre de Impedancia (Z), y la misma es igual a:

El valor de la resistencia puede ser dado o calculado mediante la ley de ohm.

Para calcular el valor de la Reactancia Inductiva aplicamos la formula:

Podemos representar la relación entre impedancia, resistencia y reactancia inductiva
mediante un triángulo rectángulo en el que ϕ es el ángulo de fase o retraso de la
intensidad respecto a la tensión.

Podemos calcular el coseno de Ø o factor de potencia de la siguiente manera:

La relación entre las tensiones es similar a la impedancia y podemos establecer un

triángulo de tensiones, y la fórmula para su cálculo.

La intensidad que circulará en este circuito es:

Problema aplicativo:
Ejemplo 1: Una bobina de 0,02 H de autoinducción se conecta en serie con una
resistencia de 2 Ω a una corriente alterna de 20 V y 50 Hz.

Calcular: a) La impedancia del circuito.

b) La intensidad que circula.

c) Dibujar triangulo resistivo.

Ejemplo 2: Una bobina de 600 mH de autoinducción se conecta en serie con una

resistencia de 30 Ω a una corriente alterna de 80 V, una velocidad angular de 376,8
rad/seg.

Calcular: a) La impedancia del circuito.

b) La intensidad que circula.

c) Dibujar triangulo resistivo.

d) Las caidas de tension en la bobina y la resistencia.

e) El triangulo de tensiones.
Circuito RC en serie (Resistivo-Capacitivo)

Podemos observar que para la resistencia habrá una caída tensión determinada, así
mismo habrá un valor de caída tensión el capacitor y esta dependerá de la reactancia
capacitiva del misma (XC).

La resistencia total del circuito también tomara el nombre de Impedancia (Z), y la misma
es igual a:

El valor de la resistencia puede ser dado o calculado mediante la ley de ohm.

Para calcular el valor de la Reactancia Capacitiva aplicamos la formula:

Podemos representar la relación entre impedancia, resistencia y reactancia capacitiva
mediante un triángulo rectángulo en el que ϕ es el ángulo de fase o retraso de la
intensidad respecto a la tensión.

Podemos calcular el coseno de Ø o factor de potencia de la siguiente manera:

La relación entre las tensiones es similar a la impedancia y podemos establecer un

triángulo de tensiones, y la fórmula para su cálculo.
La intensidad que circulará en este circuito es:

Problema aplicativo:

Ejemplo 2: Un capacitor de 600 μF de capacidad se conecta en serie con una resistencia

de 40 Ω a una corriente alterna de 50 V, una velocidad angular de 471 rad/seg.

Calcular: a) La impedancia del circuito.

b) La intensidad que circula.

c) Dibujar triangulo resistivo

Ejemplo 1: Un capacitor de 800 μF de capacidad se conecta en serie con una resistencia

de 15 Ω a una corriente alterna de 35 V, 60 Hz.

Calcular: a) La impedancia del circuito.

b) La intensidad que circula.

c) Dibujar triangulo resistivo.

Conclusión

Se debe tener en cuenta la teoría de los circuitos para una mayor comprensión de los
laboratorios tanto en simulación, como en la experiencia en el laboratorio. La realización
de experiencias en física es importante puesto que nos dan una imagen del mundo físico,
en este caso el de circuitos de corriente alterna
Se puede analizar y describir fenómenos físicos por medio de los experimentos y la
simulación. Estas son de gran apoyo para entender los conceptos asociados a los
circuitos de corriente alterna. Además, esta investigación apoya los trabajos que sirvieron
de antecedentes
