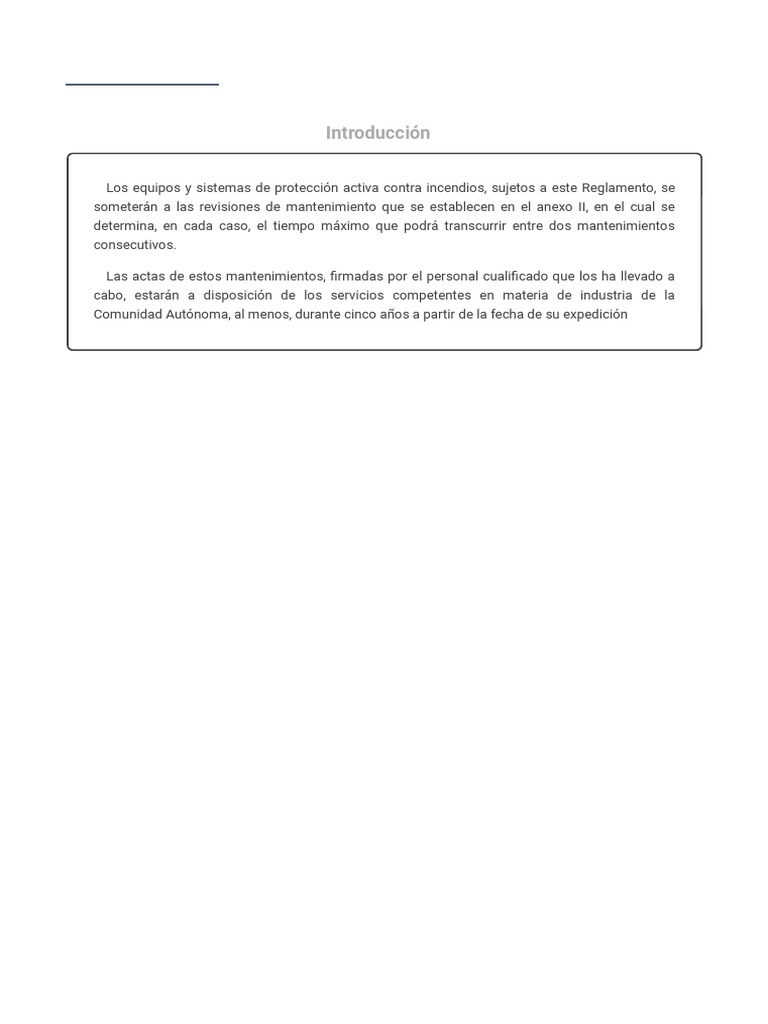

Introducción

Los equipos y sistemas de protección activa contra incendios, sujetos a este Reglamento, se
someterán a las revisiones de mantenimiento que se establecen en el anexo II, en el cual se
determina, en cada caso, el tiempo máximo que podrá transcurrir entre dos mantenimientos
consecutivos.

Las actas de estos mantenimientos, firmadas por el personal cualificado que los ha llevado a
cabo, estarán a disposición de los servicios competentes en materia de industria de la
Comunidad Autónoma, al menos, durante cinco años a partir de la fecha de su expedición
 Objetivos

Estudiar los sistemas de detección y de alama de incendios, sobre todo lo establecido en el

RIPCI.
Describir las centrales de detección y alarma para luchar contra incendios.


Mapa Conceptual
 1. RIPCI: Sistemas de detección y de alarma de incendios

1/5

En este apartado, se quiere reflejar la información que recoge el Reglamento de instalaciones

de protección contra incendios (RIPCI), en el Anexo I. Características e instalación de los equipos
y sistemas de protección contra incendios, concretamente en la Sección 1. Protección activa
contra incendios.

En dicha sección, en su apartado 1, se exponen las características principales de los sistemas

de detección y de alarma de incendios:

“1. La norma UNE-EN 54-1 , describe los componentes de los sistemas de detección y alarma de
incendio, sujetos al cumplimiento de este Reglamento.

El diseño, la instalación, la puesta en servicio y el uso de los sistemas de detección y alarma de

incendio, serán conformes a la norma UNE 23007-14 .

La compatibilidad de los componentes del sistema se verificará según lo establecido en la

norma UNE-EN 54-13 .

2. El equipo de suministro de alimentación (e.s.a.) deberá llevar el marcado CE, de conformidad

con la norma EN 54-4, adoptada como UNE 23007-4.

1 2 3 4 5 Siguiente

1/5
 1. RIPCI: Sistemas de detección y de alarma de incendios

2/5

3. Los dispositivos para la activación automática de alarma de incendio , esto es, detectores de
calor puntuales, detectores de humo puntuales, detectores de llama puntuales, detectores de humo
lineales y detectores de humos por aspiración, de que se dispongan, deberán llevar el marcado CE,
de conformidad con las normas UNE-EN 54-5, UNE-EN 54-7, UNE-EN 54-10, UNE-EN 54-12 y UNE-EN
54-20, respectivamente.

Los detectores con fuente de alimentación autónoma deberán llevar el marcado CE, de
conformidad con la norma UNE-EN 14604.

4. Los dispositivos para la activación manual de alarma de incendio , es decir, los pulsadores de
alarma, deberán llevar el marcado CE, de conformidad con la norma EN 54-11.

Los pulsadores de alarma se situarán de modo que la distancia máxima a recorrer, desde
cualquier punto que deba ser considerado como origen de evacuación, hasta alcanzar un pulsador,
no supere los 25 m. Los pulsadores se situarán de manera que la parte superior del dispositivo
quede a una altura entre 80 cm. y 120 cm.

Anterior 1 2 3 4 5 Siguiente

2/5
 1. RIPCI: Sistemas de detección y de alarma de incendios

3/5

Los pulsadores de alarma estarán señalizados conforme indica el anexo I, sección 2.ª del
presente Reglamento.

5. Los equipos de control e indicación (e.c.i.) deberán llevar el marcado CE, de conformidad con
la norma EN 54-2, adoptada como UNE 23007-2.

El e.c.i. estará diseñado de manera que sea fácilmente identificable la zona donde se haya
activado un pulsador de alarma o un detector de incendios.

6. Tanto el nivel sonoro, como el óptico de los dispositivos acústicos de alarma de incendio y de
los dispositivos visuales (incorporados cuando así lo exija otra legislación aplicable o cuando el
nivel de ruido donde deba ser percibida supere los 60 dB(A), o cuando los ocupantes habituales del
edificio/establecimiento sean personas sordas o sea probable que lleven protección auditiva),
serán tales que permitirán que sean percibidos en el ámbito de cada sector de detección de
incendio donde estén instalados.

Anterior 1 2 3 4 5 Siguiente

3/5
 1. RIPCI: Sistemas de detección y de alarma de incendios

4/5

Los dispositivos acústicos de alarma de incendio deberán llevar el marcado CE, de conformidad
con la norma UNE-EN 54-3. Los sistemas electroacústicos para servicios de emergencia, serán
conformes a lo establecido en la norma UNE-EN 60849.

Los sistemas de control de alarma de incendio por voz y sus equipos indicadores deberán llevar
el marcado CE, de conformidad con la norma UNE-EN 54-16. Los altavoces del sistema de alarma
de incendio por voz deberán llevar el marcado CE, de conformidad con la norma UNE-EN 54-24.

Los dispositivos visuales de alarma de incendio deberán llevar el marcado CE, de conformidad
con la norma UNE-EN 54-23.

7. El sistema de comunicación de la alarma permitirá transmitir señales diferenciadas, que serán

generadas, bien manualmente desde un puesto de control, o bien de forma automática, y su
gestión será controlada, en cualquier caso, por el e.c.i.

Los equipos de transmisión de alarmas y avisos de fallo deberán llevar el marcado CE, de
conformidad con la norma EN 54-21.

Anterior 1 2 3 4 5 Siguiente

4/5
 1. RIPCI: Sistemas de detección y de alarma de incendios

5/5

Cuando las señales sean transmitidas a un sistema integrado, los sistemas de protección contra
incendios tendrán un nivel de prioridad máximo.

8. El resto de componentes de los sistemas automáticos de detección de incendios y alarma de

incendio , deberán llevar el marcado CE, de conformidad con las normas de la serie UNE-EN 54, una
vez entre en vigor dicho marcado. Hasta entonces, dichos componentes podrán optar por llevar el
marcado CE, cuando las normas europeas armonizadas estén disponibles, o justificar el
cumplimiento de lo establecido en las normas europeas UNE-EN que les sean aplicables, mediante
un certificado o marca de conformidad a las correspondientes normas, de acuerdo al artículo 5.2
del presente Reglamento.

En caso de utilizar sistemas anti-intrusión, éstos deberán ser compatibles con el sistema de
apertura de emergencia del sistema de sectorización automática”.

Anterior 1 2 3 4 5

5/5
 2. Tipología de los sistemas de detección y de alarma de incendios

1/3

Los sistemas de detección se pueden dividir de la manera más elemental en dos clases:
humana y automática.

Sin embargo, de acuerdo a las necesidades de protección, puede ser necesario el uso de
ambas, recibiendo entonces el nombre de detección mixta.

Detección humana

En los sectores donde hay presencia continuada de personal, las zonas y áreas visibles quedan
aseguradas a que se pueda detectar rápidamente un incendio por parte de las personas. Si no
existen procedimientos establecidos, informados y señalizados, esta acción de detección
quedará confiada a que avise el primero que detecte el fuego.

En los períodos durante los cuales la instalación carezca de personal (al finalizar la jornada o
durante la noche), la detección se encarga a servicios de vigilantes, mediante rondas
estratégicas cada cierto tiempo.

Para el buen cometido en la detección de incendios es imprescindible una adecuada formación

del vigilante tanto como de las personas que trabajan y permanecen durante tiempo prolongado
en sitios de alto riesgo.

1 2 3 Siguiente

1/3
2. Tipología de los sistemas de detección y de alarma de incendios

2/3

Aunque el plan de emergencia sea más o menos complejo, hay unas condiciones esenciales
para que la detección humana funcione correctamente:

Existencia de un procedimiento de aviso y alarma para caso de incendio.

Pulsadores de alarmas o teléfonos que se instalan sobre una línea de aviso. Se accionan
manualmente mediante presión para establecer comunicación con la central de
emergencia.
Entrenamiento permanente y simulacro.

Detención automática

Son instalaciones fijas de detección de incendios compuestas por detectores y central de

señalización que permiten la localización automática de un fuego. Opcionalmente estos
sistemas pueden accionar los sistemas fijos de extinción de incendios.

Los componentes de un sistema de detección son:

Elementos que envían señales: detectores de incendios y los pulsadores de alarma.

Elemento que reciben señales: alarmas acústicas, puertas cortafuegos, exultares de
humos.
Elemento de control: central de señalización y mando.

Mediante la detección automática se puede vigilar permanentemente aquellas instalaciones

inaccesibles o escondidas donde no es posible visualizar el inicio de un fuego.

Anterior 1 2 3 Siguiente

2/3
 2. Tipología de los sistemas de detección y de alarma de incendios

3/3

La detección automática necesita de un adecuado mantenimiento para que se asegure su

funcionamiento cuando éste sea requerido; esto significa que se debe establecer un programa de
mantenimiento, inspección y calibración periódica, principalmente en aquellas instalaciones
industriales que exponen a los detectores a polvos, fibras, humedad, vibraciones, ambiente
corrosivo, etc.

Anterior 1 2 3

3/3
3. Mantenimiento de los sistemas de detección y alarma de incendios

Según el Real Decreto 513/2017, de 22 de mayo, por el que se aprueba el Reglamento de

Instalaciones de Protección contra Incendios.

El artículo 21, mantenimiento y conservación establece que:

1. “Los equipos y sistemas de protección activa contra incendios, sujetos a este Reglamento,
se someterán a las revisiones de mantenimiento que se establecen en el anexo II, en el cual
se determina, en cada caso, el tiempo máximo que podrá transcurrir entre dos
mantenimientos consecutivos.
2. Las actas de estos mantenimientos, firmadas por el personal cualificado que los ha llevado
a cabo, estarán a disposición de los servicios competentes en materia de industria de la
Comunidad Autónoma, al menos, durante cinco años a partir de la fecha de su expedición”.

Los sistemas de detección y alarma de incendios según el Anexo II Mantenimiento mínimo de

las instalaciones de protección contra incendios de dicha ley, establecen en la tabla I la siguiente
protección activa contra incendios:

SISTEMAS DE CADA
DETECCIÓN Y
ALARMA DE
INCENDIOS TRES MESES SEIS MESES

Paso previo: Revisión y/o implementación de medidas para

evitar acciones o maniobras no deseadas durante las tareas de
inspección.

Verificar si se han realizado cambios o modificaciones en

cualquiera de las componentes del sistema desde la última
revisión realizada y proceder a su documentación.

Requisitos Comprobación de funcionamiento de las instalaciones (con

generales cada fuente de suministro). Sustitución de pilotos, fusibles, y
otros elementos defectuosos.

Revisión de indicaciones luminosas de alarma, avería,

desconexión e información en la central.

Mantenimiento de acumuladores (limpieza de bornas,

reposición de agua destilada, etc.).

Verificar equipos de centralización y de transmisión de alarma.

Revisión de sistemas de baterías:

Fuentes de
Prueba de conmutación del sistema en fallo de red,
alimentación
funcionamiento del sistema bajo baterías, detección de avería y
restitución a modo normal.

Dispositivos Comprobación de la señalización de los pulsadores de alarma Verificación de la ubicación,

para la manuales. identificación, visibilidad y
activación accesibilidad de los pulsadores.
manual de
alarma Verificación del estado de los
pulsadores (fijación, limpieza,
corrosión, aspecto exterior).

Comprobar el funcionamiento de los avisadores luminosos y

acústicos.
Dispositivos de
Si es aplicable, verificar el funcionamiento del sistema de
transmisión de
megafonía.
alarma
Si es aplicable, verificar la inteligibilidad del audio en cada zona
de extinción.

A continuación, se expone la Tabla II. Programa de mantenimiento anual y quinquenal de los

sistemas de protección activa contra incendios.

SISTEMAS DE CADA
DETECCIÓN Y
ALARMA DE
INCENDIOS AÑO CINCO AÑOS

Comprobación del funcionamiento de maniobras programadas, en función de la

zona de detección.

Verificación y actualización de la versión de «software» de la central, de acuerdo con

las recomendaciones del fabricante.
Requisitos
generales Comprobar todas las maniobras existentes: Avisadores luminosos y acústicos, paro
de aire, paro de máquinas, paro de ascensores, extinción automática, compuertas
cortafuego, equipos de extracción de humos y otras partes del sistema de
protección contra incendios.

Se deberán realizar las operaciones indicadas en la norma UNE-EN 23007-14.

Verificación del espacio libre, debajo del detector puntual y en todas las direcciones,
como mínimo 500 mm.

Verificación del estado de los detectores (fijación, limpieza, corrosión, aspecto

exterior).

Prueba individual de funcionamiento de todos los detectores automáticos, de

acuerdo con las especificaciones de sus fabricantes.
Detectores
Verificación de la capacidad de alcanzar y activar el elemento sensor del interior de
la cámara del detector. Deben emplearse métodos de verificación que no dañen o
perjudiquen el rendimiento del detector.

La vida útil de los detectores de incendios será la que establezca el fabricante de

los mismos, transcurrida la cual se procederá a su sustitución. En el caso de que el
fabricante no establezca una vida útil, esta se considerará de 10 años.

Dispositivos
para la
activación Prueba de funcionamiento de todos los pulsadores.
manual de
alarma
 4. Centrales de detección y alarma

1/4

Las centrales de señalización y control es el receptor de las señales producidas por los
detectores conectados a este sistema. La central elabora información sobre el origen inicial del
fuego gracias a la conexión entre los pulsadores o detectores de incendios instalados a lo largo
de toda la infraestructura. Recibe y almacena toda la información suministrada por la instalación.

Los componentes que conforma a una central de detección y alarma son los siguientes:

1. Detector de incendios

Este aparato establece un control continuo mediante el uso de un sensor

sobre los fenómenos químicos o físicos en el ambiente, a fin de detectar
cualquier señal que proceda de un incendio. El detector manda información
exclusivamente de la zona o área donde está instalado.

2. Dispositivo de alarma de incendio

3. Pulsador de alarma

4. Fuente de alimentación

5. Transmisión de alarma

1 2 3 4 Siguiente

1/4
 4. Centrales de detección y alarma

1/4

Las centrales de señalización y control es el receptor de las señales producidas por los
detectores conectados a este sistema. La central elabora información sobre el origen inicial del
fuego gracias a la conexión entre los pulsadores o detectores de incendios instalados a lo largo
de toda la infraestructura. Recibe y almacena toda la información suministrada por la instalación.

Los componentes que conforma a una central de detección y alarma son los siguientes:

1. Detector de incendios

2. Dispositivo de alarma de incendio

Este instrumento emite una señal acústica y óptica. Permite que cualquier
usuario perciba el peligro y quede avisado de la anomalía.

3. Pulsador de alarma

4. Fuente de alimentación

5. Transmisión de alarma

1 2 3 4 Siguiente

1/4
 4. Centrales de detección y alarma

1/4

Las centrales de señalización y control es el receptor de las señales producidas por los
detectores conectados a este sistema. La central elabora información sobre el origen inicial del
fuego gracias a la conexión entre los pulsadores o detectores de incendios instalados a lo largo
de toda la infraestructura. Recibe y almacena toda la información suministrada por la instalación.

Los componentes que conforma a una central de detección y alarma son los siguientes:

1. Detector de incendios

2. Dispositivo de alarma de incendio

3. Pulsador de alarma

De uso manual, permite al individuo presionarlo en caso de observar un

incendio, avisando del peligro, tanto a la central como al resto de usuarios a
través de una señal sonora.

4. Fuente de alimentación

5. Transmisión de alarma

1 2 3 4 Siguiente

1/4
 4. Centrales de detección y alarma

1/4

Las centrales de señalización y control es el receptor de las señales producidas por los
detectores conectados a este sistema. La central elabora información sobre el origen inicial del
fuego gracias a la conexión entre los pulsadores o detectores de incendios instalados a lo largo
de toda la infraestructura. Recibe y almacena toda la información suministrada por la instalación.

Los componentes que conforma a una central de detección y alarma son los siguientes:

1. Detector de incendios

2. Dispositivo de alarma de incendio

3. Pulsador de alarma

4. Fuente de alimentación

Suministra energía a todo el sistema de alarma y detección, incluido la

central de señalización y control. Aunque la central tiene una fuente de
energía interna, suele existir otras fuentes de energía adicionales para la
suministrar al resto de dispositivos que constituyen el sistema.

5. Transmisión de alarma

1 2 3 4 Siguiente

1/4
 4. Centrales de detección y alarma

1/4

Las centrales de señalización y control es el receptor de las señales producidas por los
detectores conectados a este sistema. La central elabora información sobre el origen inicial del
fuego gracias a la conexión entre los pulsadores o detectores de incendios instalados a lo largo
de toda la infraestructura. Recibe y almacena toda la información suministrada por la instalación.

Los componentes que conforma a una central de detección y alarma son los siguientes:

1. Detector de incendios

2. Dispositivo de alarma de incendio

3. Pulsador de alarma

4. Fuente de alimentación

5. Transmisión de alarma

Situado en el interior de la central de señalización y control, es el responsable

de enviar la señal de incendio a una central receptora de alarma de incendios.

1 2 3 4 Siguiente

1/4
 4. Centrales de detección y alarma

2/4

Las centrales de detección y alarma es necesario distinguir entre dos tipos de sistemas, ya que
dependiendo de qué tipo sea, la central variara: Sistemas convencionales y sistemas analógicos.

Sistemas convencionales

Este tipo de sistemas establece los detectores y alarmas por zonas diferenciadas.

La central de incendios establece para cada zona establecida una línea de dos cables. Esta
línea transita por todos los dispositivos establecidos en dicha área determinada, formando un
circuito cerrado en el que están todos los dispositivos conectados a la central de incendios. Al
final de dicha línea se establece lo que se denomina “Resistencia Final de Línea (RFL).

En estas centrales existen tres tipos de señales o leds que sirven para indicar el estado que se
encuentra las áreas en funcionamiento. Las distintas señales son:

Verde: Zona en funcionamiento.

Roja: Zona en alarma.
Amarillo: Existe una avería en dicha zona.

Según la actual normativa vigente, el sistema está limitado a 32 elementos por zona, y la
superficie de una única zona debe ser menor o igual a 1600 m2.

Anterior 1 2 3 4 Siguiente

2/4
 4. Centrales de detección y alarma

3/4

Este tipo de sistemas se caracterizan por ser los más económicos y sencillos que hay en la
actualidad.

A continuación, se muestra en la figura un ejemplo de sistemas convencionales (Carrasco

Valentín, 2016).

Sistemas analógicos

Este sistema establece una evaluación constante de las condiciones ambientales de la zona,
detectando cualquier presencia de humo o subida de temperatura de naturaleza extraña y en
función del tiempo.

Este sistema proporciona información detallada de todos los componentes asociados al

sistema de forma individual.

Además de establecer un porcentaje de la concentración de humos o de la temperatura en

grados centígrados, proporciona a su vez información sobre el estado que se encuentra el
detector, avisando de este modo que detectores a alarmas necesitan un mantenimiento o
limpieza del mismo y una supervisión en tiempo real.

“Son sistemas totalmente bidireccionales, lo que permite una monitorización continua del total
de la instalación, de manera que queda identificada específicamente cualquier alarma, avería,
actuación o incidencia” (Carrasco Valentín, 2016).

Anterior 1 2 3 4 Siguiente

3/4
 4. Centrales de detección y alarma

4/4

Los sistemas analógicos son instalaciones económicas y fáciles de mantener, aportando a su

vez una mayor flexibilidad para implantar modificaciones o ampliaciones.

La siguiente figura, muestra un ejemplo de sistema analógico:

Distinción entre sistema analógico y convencional

El sistema analógico se comunica con cada punto a través de un sistema binario. En caso de
activación, la central sabe exactamente cuál es el punto que se ha activado. Los detectores,
pulsadores, módulos y sirenas tienen un número de programación único que la diferencia de los
demás elementos.

Anterior 1 2 3 4

4/4
 Recuerda

La norma UNE-EN 54-1, describe los componentes de los sistemas de detección y alarma
de incendio, sujetos al cumplimiento de este Reglamento.
Los sistemas de detección se pueden dividir de la manera más elemental en dos clases:
humana y automática.
Sin embargo, de acuerdo a las necesidades de protección, puede ser necesario el uso de
ambas, recibiendo entonces el nombre de detección mixta.
Los equipos y sistemas de protección activa contra incendios, sujetos a este Reglamento,
se someterán a las revisiones de mantenimiento que se establecen en el anexo II, en el cual
se determina, en cada caso, el tiempo máximo que podrá transcurrir entre dos
mantenimientos consecutivos.
Las actas de estos mantenimientos, firmadas por el personal cualificado que los ha llevado
a cabo, estarán a disposición de los servicios competentes en materia de industria de la
Comunidad Autónoma, al menos, durante cinco años a partir de la fecha de su expedición
Las centrales de señalización y control es el receptor de las señales producidas por los
detectores conectados a este sistema. La central elabora información sobre el origen inicial
del fuego gracias a la conexión entre los pulsadores o detectores de incendios instalados a
lo largo de toda la infraestructura. Recibe y almacena toda la información suministrada por
la instalación.
