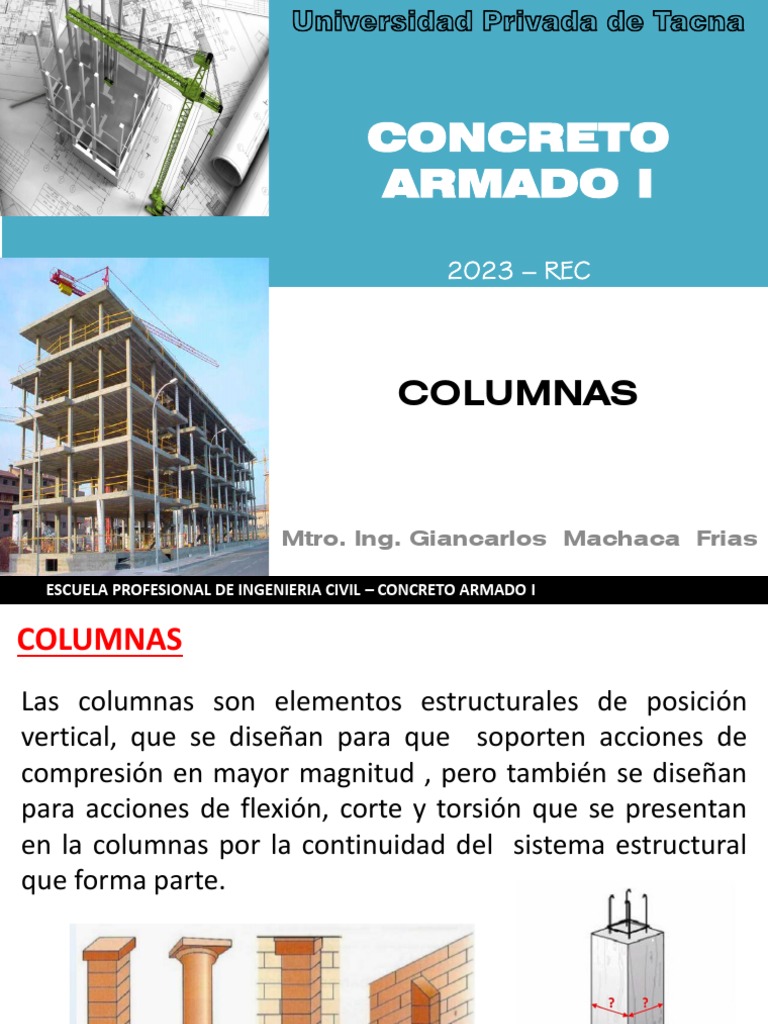

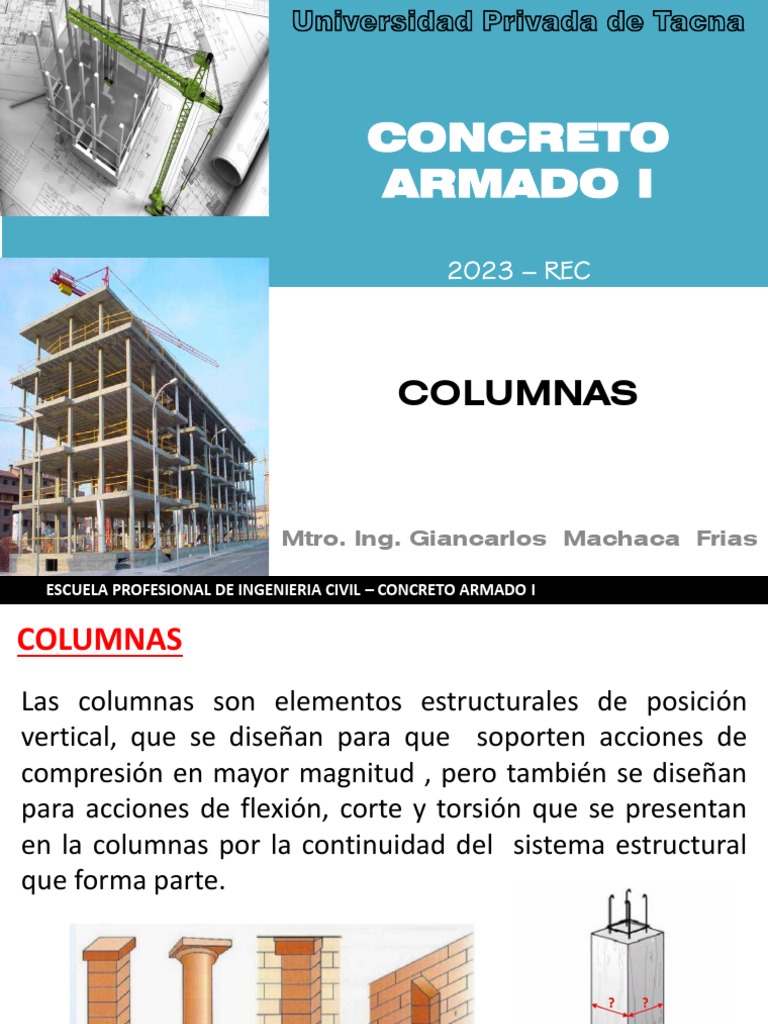

Universidad Privada de Tacna

CONCRETO
ARMADO I

2023 – REC

COLUMNAS

Mtro. Ing. Giancarlos Machaca Frias

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
Las columnas son elementos estructurales de posición
vertical, que se diseñan para que soporten acciones de
compresión en mayor magnitud , pero también se diseñan
para acciones de flexión, corte y torsión que se presentan
en la columnas por la continuidad del sistema estructural
que forma parte.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
Si las acciones principales que pueden afectar a una
columna son los momentos flectores y la fuerza axial
decimos que la columna esta sometida a flexo-compresión.

Las flexiones pueden ser respecto a un eje o a los dos ejes

principales.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
RELACION DE ESBELTEZ
Para el caso de columnas cuadradas o rectangulares.
𝐿 b
𝑅𝑒 = L
𝑏 d
Donde: L
L : Longitud libre de la columna
b : dimensión menor de la sección
L

Por razones sísmicas se deben preferir que las secciones sean

cuadradas.
La longitud libre de la columna se mide del nivel de piso terminado al
fondo de viga
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
Los refuerzos principales
son longitudinales en
dirección paralela al eje de
la columna, se colocara
refuerzo transversal
llamados estribos los cuales
se utilizaran para:
a) Absorber los esfuerzos
cortantes
b) Confinar el concreto
c) Sujeción de los
refuerzos principales
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
TIPOS DE COLUMNAS SEGÚN REFUERZO TRANSVERSAL

a) COLUMNA ZUNCHADA
El refuerzo transversal es
colocado en forma de desarrollo
en espiral o sea continuo.
El refuerzo principal consta de
mínimo 6 varillas formando un
cilindro.
La columna puede ser circular o
cuadrada.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
TIPOS DE COLUMNAS SEGÚN REFUERZO TRANSVERSAL

b) COLUMNA CON ESTRIBOS

El refuerzo longitudinal o principal debe ser como
mínimo 4 varillas y colocado en cada esquina.
Para cualquier otra forma de sección se debe colocar
refuerzo longitudinal en cada esquina.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
TIPOS DE COLUMNAS SEGÚN EL ANALISIS ESTRUCTURAL

a) COLUMNA CORTA
Son columnas cuyo análisis esta en función de la carga
axial, momento último y de la geometría de la sección.
Por no tener deformación lateral excesiva no altera la
resistencia de la columna.
Una forma de considerar columnas cortas es mediante
la relación:
2 < 𝑅𝑒 < 12
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
TIPOS DE COLUMNAS SEGÚN EL ANALISIS ESTRUCTURAL

b) COLUMNA LARGA (ESBELTA)

En este tipo de columnas se incrementan los momentos
de flexión que actúan haciendo pandear la columna,
estos momentos adicionales se les conoce como
momentos de 2do orden a las deformaciones que
genera deformaciones de 2do orden.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
PREDIMENSIONAMIENTO
Columnas centradas

Columnas excéntricas o esquinadas

Donde:
Acol : Área de columna (cm2)
P : Categoría de la edificación (kg/m2)
A : Área tributaria (m2)
N : Numero de pisos
f’c : Resistencia compresión concreto (210 kg/cm2)
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - Predimensionamiento

ANCHOS TRIBUTARIOS
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS- Predimensionamiento

ANCHOS TRIBUTARIOS
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS- Predimensionamiento

ANCHOS TRIBUTARIOS
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - Predimensionamiento

COLUMNAS CENTRADAS (ANCHOS TRIBUTARIOS)

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS- Predimensionamiento

COLUMNAS EXCENTRICAS (ANCHOS TRIBUTARIOS)

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS- Predimensionamiento

COLUMNAS ESQUINADAS (ANCHOS TRIBUTARIOS)

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS- Predimensionamiento

CATEGORÍA DE LA EDIFICACIÓN (P)

CATEGORÍA «A»
P = 1 500 kg/m2

CATEGORÍA «B»
P = 1 250 kg/m2

CATEGORÍA «C»
P = 1 000 kg/m2

NORMA E.030
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS- Predimensionamiento
RECOMENDACIONES SISMICAS:
1) Las columnas deben ser mas robustas que las vigas.
2) La columna debe tener por lado un 80% a 90% del
peralte de la viga.
Viga Columna
a
h

b a

a = (0.80 a 0.90) h
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS- Predimensionamiento
RECOMENDACIONES SISMICAS:
3) La columna debe tener relación con la altura de piso de
la edificación.
𝐿
Columna Centrada: 𝑎= 8
𝐿
Columna Esquinada y Excéntrica: 𝑎= 9

L Columna

L a

L a
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
Predimensionar las columnas centradas, excéntricas y
esquinadas. Supóngase que la losa aligerada es
unidireccional de 0.20m de espesor. Vigas principales de
0.25x0.40m. Vigas Secundarias 0.25x030m. Uso vivienda.
Altura de entrepiso 3.20 m. Numero de pisos = 5.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:

Columna Columna Columna

Excéntrica Excéntrica Excéntrica
Excéntrica

Excéntrica
Columna

Columna
Columna Columna Columna
Centrada Centrada Centrada

Columna Columna Columna

Excéntrica Excéntrica Excéntrica
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
Categoría de la Edificación (P):
Uso Vivienda = Categoría «C»
P = 1 000 kg/m2
Numero de pisos (N):
N=5
Resistencia a la compresión concreto (f’c):
Para elementos de C°A° en zonas sísmicas mínimo:
f’c = 210 kg/cm2
Área tributaria por cada tipo de columnas (A):
Elegimos la columna mas desfavorable es decir la que tenga
mayor área tributaria.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA CENTRADA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA CENTRADA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA CENTRADA
Área Tributaria (A):
4.125 3.75 4.425 4.625
𝐴= + 0.25 + ∗ + 0.25 +
2 2 2 2
A = 20 M2
Predimensionamiento:
𝑃 ∗ 𝐴 ∗ 𝑁 1000 ∗ 20 ∗ 5
𝐴𝐶𝑂𝐿 = ′
= = 1 058.20 𝑐𝑚2
0.45 ∗ 𝑓 𝑐 0.45 ∗ 210
Consideremos una columna cuadrada: lado = 1058.20 = 32.53 𝑐𝑚
Columnas de 0.35 x 0.35 m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA CENTRADA
Recomendaciones Sísmicas
❖ La columna debe tener por lado un 80% a 90% del
peralte de la viga.
𝑙𝑎𝑑𝑜 = 0.80 ∗ 0.40 = 0.32𝑚
𝑙𝑎𝑑𝑜 = 0.90 ∗ 0.40 = 0.36𝑚
Consideraremos como lados de la columnas 0.35x0.35m

❖ La columna debe tener relación con la altura de piso de

la edificación.
𝐿 3.20
𝑙𝑎𝑑𝑜 = = = 0.40𝑚
8 8
Columnas de 0.40x0.40m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA EXCENTRICA

Columna Columna Columna

Excéntrica Excéntrica Excéntrica
Excéntrica

Excéntrica
Columna

Columna
Columna Columna Columna
Centrada Centrada Centrada

Columna Columna Columna

Excéntrica Excéntrica Excéntrica
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA EXCENTRICA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA EXCENTRICA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA EXCENTRICA
Área Tributaria (A):
4.125 3.75 4.625
𝐴= + 0.25 + ∗ 0.25 +
2 2 2
A = 10.73 M2
Predimensionamiento:
𝑃 ∗ 𝐴 ∗ 𝑁 1000 ∗ 10.73 ∗ 5
𝐴𝐶𝑂𝐿 = ′
= = 729.93 𝑐𝑚2
0.35 ∗ 𝑓 𝑐 0.35 ∗ 210
Consideremos una columna cuadrada: lado = 729.93 = 27.02 𝑐𝑚
Columnas de 0.30 x 0.30 m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA EXCENTRICA
Recomendaciones Sísmicas
❖ La columna debe tener por lado un 80% a 90% del
peralte de la viga.
𝑙𝑎𝑑𝑜 = 0.80 ∗ 0.40 = 0.32𝑚
𝑙𝑎𝑑𝑜 = 0.90 ∗ 0.40 = 0.36𝑚
Consideraremos como lados de la columnas 0.35x0.35m

❖ La columna debe tener relación con la altura de piso de

la edificación.
𝐿 3.20
𝑙𝑎𝑑𝑜 = = = 0.36 𝑚
9 9
Columnas de 0.40x0.40m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA ESQUINADA

Columna Columna Columna

Excéntrica Excéntrica Excéntrica
Excéntrica

Excéntrica
Columna

Columna
Columna Columna Columna
Centrada Centrada Centrada

Columna Columna Columna

Excéntrica Excéntrica Excéntrica
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA ESQUINADA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA ESQUINADA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA ESQUINADA
Área Tributaria (A):
4.125 4.625
𝐴= + 0.25 ∗ 0.25 +
2 2
A = 5.93 M2
Predimensionamiento:
𝑃 ∗ 𝐴 ∗ 𝑁 1000 ∗ 5.93 ∗ 5
𝐴𝐶𝑂𝐿 = ′
= = 403.40 𝑐𝑚2
0.35 ∗ 𝑓 𝑐 0.35 ∗ 210
Consideremos una columna cuadrada: lado = 403.40 = 20.08 𝑐𝑚
Columnas de 0.25 x 0.25 m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
COLUMNA ESQUINADA
Recomendaciones Sísmicas
❖ La columna debe tener por lado un 80% a 90% del
peralte de la viga.
𝑙𝑎𝑑𝑜 = 0.80 ∗ 0.40 = 0.32𝑚
𝑙𝑎𝑑𝑜 = 0.90 ∗ 0.40 = 0.36𝑚
Consideraremos como lados de la columnas 0.35x0.35m

❖ La columna debe tener relación con la altura de piso de

la edificación.
𝐿 3.20
𝑙𝑎𝑑𝑜 = = = 0.36 𝑚
9 9
Columnas de 0.40x0.40m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
Predimensionar las columnas centradas, excéntricas y
esquinadas. Supóngase que la losa aligerada es
unidireccional de 0.25m de espesor. Vigas principales de
0.25x0.50m. Vigas Secundarias 0.25x0.35m. Uso Tienda.
Altura de entrepiso 2.80 m. Numero de pisos = 7.
1 2 3 4
5.50 m 5.00 m 5.80 m
A

TABIQUE e=0.15m
4.50 m

LOSA ALIGERADA LOSA ALIGERADA

LOSA ALIGERADA H=25cm
H=25cm
H=25cm

B
LOSA ALIGERADA
H=25cm

4.80 m
TABIQUE e=0.15m

LOSA ALIGERADA LOSA ALIGERADA

H=25cm H=25cm

C
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:

Columna Columna
Excéntrica Excéntrica
Excéntrica

Excéntrica
Columna
Columna

Columna Columna
Centrada Centrada

Columna Columna
Excéntrica Excéntrica
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
Categoría de la Edificación (P):
Uso Tienda Comercial = Categoría «B»
P = 1 250 kg/m2
Numero de pisos (N):
N=7
Resistencia a la compresión concreto (f’c):
Para elementos de C°A° en zonas sísmicas mínimo:
f’c = 210 kg/cm2
Área tributaria por cada tipo de columnas (A):
Elegimos la columna mas desfavorable es decir la que tenga
mayor área tributaria.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA CENTRADA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA CENTRADA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA CENTRADA
Área Tributaria (A):
4.75 5.425 4.425 4.125
𝐴= + 0.25 + ∗ + 0.25 +
2 2 2 2
A = 24.15 M2
Predimensionamiento:
𝑃 ∗ 𝐴 ∗ 𝑁 1250 ∗ 24.15 ∗ 7
𝐴𝐶𝑂𝐿 = ′
= = 2 236.11 𝑐𝑚2
0.45 ∗ 𝑓 𝑐 0.45 ∗ 210
Consideremos una columna cuadrada: lado = 2236.11 = 47.29 𝑐𝑚
Columnas de 0.50 x 0.50 m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA CENTRADA
Recomendaciones Sísmicas
❖ La columna debe tener por lado un 80% a 90% del
peralte de la viga.
𝑙𝑎𝑑𝑜 = 0.80 ∗ 0.50 = 0.40 𝑚
𝑙𝑎𝑑𝑜 = 0.90 ∗ 0.50 = 0.45 𝑚
Consideraremos como lados de la columnas 0.45x0.45m

❖ La columna debe tener relación con la altura de piso de

la edificación.
𝐿 2.80
𝑙𝑎𝑑𝑜 = = = 0.35 𝑚
8 8
Columnas de 0.35x0.35m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA EXCENTRICA

Columna Columna
Excéntrica Excéntrica

Excéntrica
Columna
Excéntrica
Columna

Columna Columna
Centrada Centrada

Columna Columna
Excéntrica Excéntrica
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA EXCENTRICA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA EXCENTRICA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA EXCENTRICA
Área Tributaria (A):
4.425 4.125 5.425
𝐴= + 0.25 + ∗ 0.25 +
2 2 2
A = 13.41 M2
Predimensionamiento:
𝑃 ∗ 𝐴 ∗ 𝑁 1250 ∗ 13.41 ∗ 7
𝐴𝐶𝑂𝐿 = ′
= = 1 596.43 𝑐𝑚2
0.35 ∗ 𝑓 𝑐 0.35 ∗ 210
Consideremos una columna cuadrada: lado = 1596.43 = 39.96 𝑐𝑚
Columnas de 0.40 x 0.40 m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA EXCENTRICA
Recomendaciones Sísmicas
❖ La columna debe tener por lado un 80% a 90% del
peralte de la viga.
𝑙𝑎𝑑𝑜 = 0.80 ∗ 0.50 = 0.40 𝑚
𝑙𝑎𝑑𝑜 = 0.90 ∗ 0.50 = 0.45 𝑚
Consideraremos como lados de la columnas 0.45x0.45m
Columnas de 0.45x0.45m
❖ La columna debe tener relación con la altura de piso de
la edificación.
𝐿 2.80
𝑙𝑎𝑑𝑜 = = = 0.31 𝑚
9 9
Columnas de 0.35x0.35m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA ESQUINADA

Columna Columna
Excéntrica Excéntrica

Excéntrica
Columna
Excéntrica
Columna

Columna Columna
Centrada Centrada

Columna Columna
Excéntrica Excéntrica
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA ESQUINADA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA EXCENTRICA
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA ESQUINADA
Área Tributaria (A):
4.425 5.425
𝐴= + 0.25 ∗ 0.25 +
2 2
A = 7.30 M2
Predimensionamiento:
𝑃 ∗ 𝐴 ∗ 𝑁 1250 ∗ 7.30 ∗ 7
𝐴𝐶𝑂𝐿 = ′
= = 869.05 𝑐𝑚2
0.35 ∗ 𝑓 𝑐 0.35 ∗ 210
Consideremos una columna cuadrada: lado = 869.05 = 29.48 𝑐𝑚
Columnas de 0.30 x 0.30 m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
COLUMNA ESQUINADA
Recomendaciones Sísmicas
❖ La columna debe tener por lado un 80% a 90% del
peralte de la viga.
𝑙𝑎𝑑𝑜 = 0.80 ∗ 0.50 = 0.40 𝑚
𝑙𝑎𝑑𝑜 = 0.90 ∗ 0.50 = 0.45 𝑚
Consideraremos como lados de la columnas 0.45x0.45m
Columnas de 0.45x0.45m
❖ La columna debe tener relación con la altura de piso de
la edificación.
𝐿 2.80
𝑙𝑎𝑑𝑜 = = = 0.31 𝑚
9 9
Columnas de 0.35x0.35m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
a) Limitaciones en la cuantía de refuerzo principal
❑ La norma E.060 recomienda las siguientes cuantías:
ρmin = 0.01 → Asmin = 0.01 ∗ area columna
ρmax = 0.06 → Asmax = 0.06 ∗ area columna

❑ Como cuantía máxima se considera ρmax = 0.04 ,

para evitar congestionamientos de varillas en el cruce
de vigas.

❑ En caso se tenga ρ > 0.04 , se debe detallar en los

planos el cruce de refuerzos entre columnas y vigas.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
b) Refuerzo transversal – Estribos

Acero longitudinal (db) Diámetro mínimo estribos

≤ ∅ 5ൗ8 " ∅ 8 𝑚𝑚

> ∅ 5ൗ8 " @ ≤ ∅ 1" ∅ 3ൗ8 "

> ∅ 1" ∅ 1ൗ2 "

POR LO GENERAL:

∅ 8 mm: viviendas unifamiliares

∅ 3ൗ8 ": resto edificaciones
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
b) Refuerzo transversal – Estribos
❑ Los estribos deben disponerse de tal manera que
cada varilla longitudinal de esquina tenga apoyo en el
doblez de un estribo.
❑ Ninguna varilla debe estar separada mas de 15 cm de
una varilla lateral soportada por el doblez de un
estribo.
❑ La separación máxima entre barras apoyadas en el
doblez de un estribo debe ser 35 cm
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
b) Refuerzo transversal – Estribos

≤ 35 cm
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
b) Refuerzo transversal – Estribos

≤ 15 cm

≤ 15 cm

≤ 35 cm
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
b) Refuerzo transversal – Estribos
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
b) Refuerzo transversal – Estribos
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
b) Refuerzo transversal – Estribos
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
c) Espaciamiento de estribos

VIGA • HΤ
6
0.05 L • h
L
𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
𝑚𝑎𝑦𝑜𝑟 𝑣𝑎𝑙𝑜𝑟 • 0.50 m
Sc

h
S
• 6 db
Sc • 0.10 mts
b H 𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
𝑚𝑒𝑛𝑜𝑟 𝑣𝑎𝑙𝑜𝑟
• bΤ3
Sección columna
b<h
• 10 db
S • 48 db′
Sc • 0.25 mts
L 𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
𝑚𝑒𝑛𝑜𝑟 𝑣𝑎𝑙𝑜𝑟

0.05
VIGA db: diametro acero longitudinal
db′ : diametro acero en estribos
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
c) Espaciamiento de estribos
SISTEMA DE MUROS ESTRUCTURALES o DUAL
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS
CONSIDERACIONES PARA EL DISEÑO
c) Espaciamiento de estribos
SISTEMA DE PORTICOS o DUAL
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

1) Predimensionamiento
Se debe estimar el área transversal de la sección:
PU
Ag =
0.45 ∗ f ′ c
PU = ∅ Pn
∅ = 0.70 (para columnas con estribos convencionales)
∅ = 0.75 (para columnas con estribos en espiral − zunchadas)

2) Definimos la forma de la sección

✓ Columna cuadrada
✓ Columna circular
✓ Columna rectangular
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

3) Para columnas sometidas a flexo-compresión
(utilizamos los diagramas de interacción)

3.1) Se define la forma de la distribución del refuerzo

Refuerzo en forma paralela Refuerzo en forma perimétrica

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

3.2) Se debe determinar el valor de γ (para los
diagramas propuestas)

′
h − 2 r′
h = γh + 2 r → γ=
h
1 5 3
Para varillas longitudinales de ∅ , ∅ , ∅ → r ′ = 5 cm
2 8 4
Para varillas longitudinales de ∅1" → r ′ = 6 cm
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

3.3) Los diagramas de interacción presentan valores de
γ = 0.45, 0.60, 0.75, 0.80, 0.90

Si γ calculado tiene algunos de los valores de γ se utiliza

directamente ese diagrama para obtener la cuantía ρ

Para otro valor cualquiera de γ diferente a los valores γ de

los diagramas se deben interpolar para obtener la cuantía
ρ
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

3.4) Con los valores de PU y MU :
𝐏𝐔
Se calcula , y con este valor se ubica la ordenada en el
𝐛∗𝐡
eje vertical.

𝐌𝐔
Se calcula 𝟐 , y con este valor se ubica la abscisa en el
𝐛∗𝐡
eje horizontal.

Donde se junten las rectas que parten de esos puntos

ubicados, determinamos el valor de la cuantía.

kg
1 cm2 = 0.014224 ksi
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟒𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟏: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟔𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟐: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟕𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟑: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟗𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟒: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟒𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟓: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟔𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟔: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟕𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟕: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟗𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟖: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟒𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟗: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟔𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟎: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟕𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟏: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟗𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟐: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟒𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟑: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟔𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟒: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟕𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟓: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟗𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟔: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟒𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟕: Diagrama de interaccion para columnas circulares

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟔𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟖: Diagrama de interaccion para columnas circulares

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟕𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟗: Diagrama de interaccion para columnas circulares

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

COLUMNAS - PROCEDIMIENTO DE DISEÑO

4) Diagramas de interacción 𝛄 = 𝟎. 𝟗𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟐𝟎: Diagrama de interaccion para columnas circulares

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
Diseñar una columna de sección cuadrada con las
siguientes características:

✓ PU = 250 000 kg (analisis estructural)

✓ MU = 12 000 kg_m (analisis estructural)
✓ f ′ c = 210 kg/cm2
✓ fy = 4200 kg/cm2
✓ Longitud libre de columna = 3.00 mts
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
a) Predimensionamiento - Área bruta de la sección:
PU 250 000
Ag = ′
= = 2645.50 cm2
0.45 ∗ f c 0.45 ∗ 210

b) Definimos la forma de la sección

𝐡
✓ Columna cuadrada (según problema)

Ag = b ∗ h = h ∗ h 𝐛
Ag = 2645.50 = h2
h = 51.43 cm ≈ 55 cm
Sección de columna cuadrada: 55 x 55 cm
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
c) Elegimos la forma de distribución de acero:

Dado que la columna a diseñar es cuadrada, escogemos como

forma de distribución del acero longitudinal PERIMETRICA.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
d) Determinar el valor de 𝛄 (para los diagramas propuestas)
= 𝟓𝟓 𝐜𝐦

𝟓𝟓 𝐜𝐦

𝟓 𝟒𝟓 𝟓 Valor recomendado

h − 2 r′ 55 − 2(5)
γ= = = 0.82
h 55
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
e) Elegimos el diagrama de interacción con los siguientes
datos:
✓ γ = 0.82 (en los diagramas no aparece este valor, por ende interpolaremos)
✓ f’c= 210 kg/cm2
✓ Refuerzo longitudinal perimétrico (cuatro caras)

γ = 0.75 γ = 0.90
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
f) Calculo de valores de abscisa y ordenada para aplicar
en los diagramas de interacción
𝐏𝐔 250 000
Eje Y: = = 82.64 kg/cm2
𝐛∗𝐡 55∗55
𝐌𝐔 12 000∗100
Eje X: = = 7.21 kg/cm2
𝐛∗𝐡𝟐 55∗552

Convertimos las unidades de kg/cm2 a ksi, para poder ingresar a

los diagramas de interacción:
kg 0.014224 ksi
Eje Y: 82.64 cm2 ∗ kg = 1.18 ksi
1cm2

kg 0.014224 ksi
Eje X: 7.21 cm2 ∗ kg = 0.10 ksi
1
cm2
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
g) Uso Diagrama de interacción – Gráfico 03 𝛄 = 𝟎. 𝟕𝟓

Cuantías

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

1.18 ksi

∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
0.10 ksi ∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟑: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
g) Uso Diagrama de interacción – Gráfico 03

Del grafico observamos que la intersección de la proyección X e Y

cae al interior del área de la cuantía 𝛒 = 𝟎. 𝟎𝟏
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
h) Uso Diagrama de interacción – Gráfico 04 𝛄 = 𝟎. 𝟗𝟎

Cuantías

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

1.18 ksi

0.10 ksi ∅ 𝐏𝐧 𝐞
∗ =
∅ 𝐌𝐧
, 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟒: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en sus cuatro caras
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
h) Uso Diagrama de interacción – Gráfico 04

Del grafico observamos que la intersección de la proyección X e Y

cae al interior del área de la cuantía 𝛒 = 𝟎. 𝟎𝟏
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
i) Resumen Diagrama de interacción

GRAFICO 03: 𝛄 = 𝟎. 𝟕𝟓 → 𝛒 = 𝟎. 𝟎𝟏

GRAFICO 04: 𝛄 = 𝟎. 𝟗𝟎 → 𝛒 = 𝟎. 𝟎𝟏

La columna a diseñar presenta un valor 𝛄 = 𝟎. 𝟖𝟐 , por

consiguiente interpolando el valor de la cuantía resulta :

𝛒 = 𝟎. 𝟎𝟏
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
j) Calculo acero longitudinal de columna:

As = ρ ∗ b ∗ h = 0.01 ∗ 55 ∗ 55 = 𝟑𝟎. 𝟐𝟓 𝐜𝐦𝟐

Comprobación por acero máximo y mínimo:

As min = 0.01 ∗ Ag = 0.01 ∗ 55 ∗ 55 = 30.25 cm2

As max = 0.04 ∗ Ag = 0.04 ∗ 55 ∗ 55 = 121 cm2

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
k) Detalle acero longitudinal de columna:
12∅ 3/4" AREAS DE VARILLAS:
∅ 1" → 𝐴𝑠 = 5.07 𝑐𝑚2
∅ 3/4" → 𝐴𝑠 = 2.85 𝑐𝑚2
∅ 5/8" → 𝐴𝑠 = 1.99 𝑐𝑚2
∅ 1/2" → 𝐴𝑠 = 1.27 𝑐𝑚2
∅ 3/8" → 𝐴𝑠 = 0.71 𝑐𝑚2
55 cm

55 cm

As = 12 ∗ 2.85 = 𝟑𝟒. 𝟐𝟎 𝐜𝐦𝟐 ≥ 30.25 cm2

Dado que el acero principal es de 3/4’’, tomaremos como

diámetro de estribo 3/8’’.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 01:
l) Distribución Acero transversal (estribos):

3
VIGA • HΤ
6 = 6 = 0.50 m
h = 0.55m

0.05 L
𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
• h = 0.55m
L 𝑚𝑎𝑦𝑜𝑟 𝑣𝑎𝑙𝑜𝑟 • 0.50 m
Sc
3
b = 0.55m • 6 db = 6 ∗ 4 ∗ 2.54 = 11.43 cm
S Sc • 0.10 mts
0.55
H = 3m 𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
𝑚𝑒𝑛𝑜𝑟 𝑣𝑎𝑙𝑜𝑟
• bΤ3 = 3 = 0.18 m

3
• 10 db = 10 ∗ 4 ∗ 2.54 = 19.05 cm
S 3
L Sc 𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙 • 48 db′ = 48 ∗ 8 ∗ 2.54 = 45.72 cm
𝑚𝑒𝑛𝑜𝑟 𝑣𝑎𝑙𝑜𝑟

0.05
• 0.25 m
VIGA

∅𝟑/𝟖": 𝟏@𝟎. 𝟎𝟓𝐦, 𝟓@𝟎. 𝟏𝟎𝐦, 𝐫𝐞𝐬𝐭𝐨@𝟎. 𝟏𝟕𝟓 𝐦𝐭𝐬 𝐜/𝐞

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
Diseñar una columna de sección rectangular con las
siguientes características:

✓ PCM = 150 000 kg

✓ PCV = 40 000 kg
✓ MCM = 8 000 kg_m
✓ MCV = 4 000 kg_m
✓ f ′ c = 210 kg/cm2
✓ fy = 4200 kg/cm2
✓ Longitud libre de columna = 2.70 mts
✓ Considere como un lado de la sección de columna 30 cm
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
a) Carga ultima:
PU = 1.4 PCM + 1.7 PCV
PU = 1.4 (150 000) + 1.7 (40 000)
PU = 278 000 kg

b) Momento último:
MU = 1.4 MCM + 1.7 MCV
MU = 1.4 (8 000) + 1.7 (4 000)
MU = 18 000 kg_m
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
c) Predimensionamiento - Área bruta de la sección:
PU 278 000
Ag = ′
= = 2 941.80 cm2
0.45 ∗ f c 0.45 ∗ 210

d) Definimos la forma de la sección

𝐡
✓ Columna rectangular (según problema)

Ag = b ∗ h
Ag = 2 941.80 = b ∗ 30 𝐛

b = 98.06 cm ≈ 100 cm
Sección de columna rectangular: 30 x 100 cm
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
e) Elegimos la forma de distribución de acero:

Dado que la columna a diseñar es rectangular, escogemos como

forma de distribución del acero longitudinal PARALELA.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
f) Determinar el valor de 𝛄 (para los diagramas propuestas)
= 𝟑𝟎 𝐜𝐦

𝟏𝟎𝟎 𝐜𝐦

𝟓 𝟐𝟎 𝟓 Valor recomendado

h − 2 r′ 30 − 2(5)
γ= = = 0.67
h 30
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
g) Elegimos el diagrama de interacción con los siguientes
datos:
✓ γ = 0.67 (en los diagramas no aparece este valor, por ende interpolaremos)
✓ f’c= 210 kg/cm2
✓ Refuerzo longitudinal paralelo
γ = 0.60
γ = 0.75
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
h) Calculo de valores de abscisa y ordenada para aplicar
en los diagramas de interacción
𝐏𝐔 278 000
Eje Y: = = 92.67 kg/cm2
𝐛∗𝐡 100∗30
𝐌𝐔 18 000∗100
Eje X: = = 20 kg/cm2
𝐛∗𝐡𝟐 100∗302

Convertimos las unidades de kg/cm2 a ksi, para poder ingresar a

los diagramas de interacción:
kg 0.014224 ksi
Eje Y: 92.67 cm2 ∗ kg = 1.32 ksi
1cm2

kg 0.014224 ksi
Eje X: 20 cm2 ∗ kg = 0.28 ksi
1
cm2
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
i) Uso Diagrama de interacción – Gráfico 06 𝛄 = 𝟎. 𝟔𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

1.32 ksi

0.28 ksi ∅ 𝐏𝐧 𝐞 ∅ 𝐌𝐧
∗ = , 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟔: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
i) Uso Diagrama de interacción – Gráfico 06

Del grafico observamos que la intersección de la proyección X e Y

cae dentro de las áreas de la cuantía 𝛒 = 𝟎. 𝟎𝟏 y 𝛒 = 𝟎. 𝟎𝟐

Tomaremos como interpolación aproximada: 𝛒 = 𝟎. 𝟎𝟏𝟐

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
j) Uso Diagrama de interacción – Gráfico 07 𝛄 = 𝟎. 𝟕𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

1.32 ksi

0.28 ksi ∅ 𝐏𝐧 𝐞
∗ =
∅ 𝐌𝐧
, 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟎𝟕: Diagrama de interaccion para columnas rectangulares con estribos y refuerzo en paralelo
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
j) Uso Diagrama de interacción – Gráfico 07

Del grafico observamos que la intersección de la proyección X e Y

cae dentro de las áreas de la cuantía 𝛒 = 𝟎. 𝟎𝟏 y 𝛒 = 𝟎. 𝟎𝟐

Tomaremos como interpolación aproximada: 𝛒 = 𝟎. 𝟎𝟏𝟏

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
k) Resumen Diagrama de interacción

GRAFICO 06: 𝛄 = 𝟎. 𝟔𝟎 → 𝛒 = 𝟎. 𝟎𝟏𝟐

GRAFICO 07: 𝛄 = 𝟎. 𝟕𝟓 → 𝛒 = 𝟎. 𝟎𝟏𝟏

La columna a diseñar presenta un valor 𝛄 = 𝟎. 𝟔𝟕 , por

consiguiente interpolando el valor de la cuantía resulta :

𝛒 = 𝟎. 𝟎𝟏𝟏𝟓
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
l) Calculo acero longitudinal de columna:

As = ρ ∗ b ∗ h = 0.0115 ∗ 100 ∗ 30 = 𝟑𝟒. 𝟓𝟎 𝐜𝐦𝟐

Comprobación por acero máximo y mínimo:

As min = 0.01 ∗ Ag = 0.01 ∗ 100 ∗ 30 = 30 cm2

As max = 0.04 ∗ Ag = 0.04 ∗ 100 ∗ 30 = 120 cm2

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
m) Detalle acero longitudinal de columna: AREAS DE VARILLAS:
∅ 1" → 𝐴𝑠 = 5.07 𝑐𝑚2
∅ 3/4" → 𝐴𝑠 = 2.85 𝑐𝑚2

2∅ 3/4"
2∅ 5/8"

2∅ 5/8"
2∅ 3/4"

2∅ 3/4"

2∅ 5/8"

2∅ 3/4"
∅ 5/8" → 𝐴𝑠 = 1.99 𝑐𝑚2
∅ 1/2" → 𝐴𝑠 = 1.27 𝑐𝑚2
∅ 3/8" → 𝐴𝑠 = 0.71 𝑐𝑚2

30 cm

100 cm

As = 8 ∗ 2.85 + 6 ∗ 1.99 = 𝟑𝟒. 𝟕𝟒 𝐜𝐦𝟐 ≥ 34.50 cm2

Dado que el acero principal es de 3/4’’, tomaremos como

diámetro de estribo 3/8’’.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 02:
n) Distribución Acero transversal (estribos):

2.70
VIGA • HΤ
6 = 6 = 0.45 m
h = 1.00m

0.05 L
𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
• h = 1.00m
L 𝑚𝑎𝑦𝑜𝑟 𝑣𝑎𝑙𝑜𝑟 • 0.50 m
Sc
5
b = 0.30m • 6 db = 6 ∗ 8 ∗ 2.54 = 9.53 cm
S Sc • 0.10 mts
0.30
H = 2.70m 𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
𝑚𝑒𝑛𝑜𝑟 𝑣𝑎𝑙𝑜𝑟
• bΤ3 = 3 = 0.10 m

5
• 10 db = 10 ∗ 8 ∗ 2.54 = 15.88 cm
S 3
L Sc 𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙 • 48 db′ = 48 ∗ 8 ∗ 2.54 = 45.72 cm
𝑚𝑒𝑛𝑜𝑟 𝑣𝑎𝑙𝑜𝑟

0.05
• 0.25 m
VIGA

∅𝟑/𝟖": 𝟏@𝟎. 𝟎𝟓𝐦, 𝟏𝟑@𝟎. 𝟎𝟕𝟓𝐦, 𝐫𝐞𝐬𝐭𝐨@𝟎. 𝟏𝟓 𝐦𝐭𝐬 𝐜/𝐞

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
Diseñar una columna de sección circular con las siguientes
características:

✓ PU = 300 000 kg (analisis estructural)

✓ MU = 25 000 kg_m (analisis estructural)
✓ f ′ c = 280 kg/cm2
✓ fy = 4200 kg/cm2
✓ Longitud libre de columna = 3.20 mts
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
a) Predimensionamiento - Área bruta de la sección:
PU 300 000
Ag = ′
= = 2380.95 cm2
0.45 ∗ f c 0.45 ∗ 280

b) Definimos la forma de la sección

✓ Columna cuadrada (según problema)
𝐷2
Ag = π ∗
4
𝐷2
Ag = 2380.95 = π ∗ 𝒉 𝜸𝒉
4
D = 55.06 cm ≈ 60 cm
Sección de columna circular: ∅ = 60 𝑐𝑚
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
c) Determinar el valor de 𝛄 (para los diagramas propuestas)

𝒉
𝜸𝒉

𝟓 𝟓𝟎 𝟓 Valor recomendado

h − 2 r′ 60 − 2(5)
γ= = = 0.83
h 60
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
d) Elegimos el diagrama de interacción con los siguientes
datos:
✓ γ = 0.83 (en los diagramas no aparece este valor, por ende interpolaremos)
✓ f’c= 280 kg/cm2

𝛄 = 𝟎. 𝟕𝟓 𝛄 = 𝟎. 𝟗𝟎
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
e) Calculo de valores de abscisa y ordenada para aplicar
en los diagramas de interacción
𝐏𝐔 300 000
Eje Y: 𝜋𝐷2
= π∗602
= 106.10 kg/cm2
4 4

𝐌𝐔 25 000∗100
Eje X: 𝜋𝐷2
= π∗602
= 14.74 kg/cm2
∗𝐷 ∗60
4 4

Convertimos las unidades de kg/cm2 a ksi, para poder ingresar a

los diagramas de interacción:
kg 0.014224 ksi
Eje Y: 106.10 cm2 ∗ kg = 1.50 ksi
1
cm2

kg 0.014224 ksi
Eje X: 14.74 cm2 ∗ kg = 0.21 ksi
1cm2
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
f) Uso Diagrama de interacción – Gráfico 19 𝛄 = 𝟎. 𝟕𝟓

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

1.50 ksi

0.21 ksi ∅ 𝐏𝐧 𝐞
∗ =
∅ 𝐌𝐧
, 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟏𝟗: Diagrama de interaccion para columnas circulares

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
f) Uso Diagrama de interacción – Gráfico 19

Del grafico observamos que la intersección de la proyección X e Y

cae al interior del área de la cuantía 𝛒 = 𝟎. 𝟎𝟏
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
g) Uso Diagrama de interacción – Gráfico 20 𝛄 = 𝟎. 𝟗𝟎

∅ 𝐏𝐧
, 𝐤𝐬𝐢
𝐀𝐠

1.50 ksi

0.21 ksi ∅ 𝐏𝐧 𝐞
∗ =
∅ 𝐌𝐧
, 𝐤𝐬𝐢
𝐀𝐠 𝐡 𝐀𝐠 ∗ 𝐡

𝐆𝐫á𝐟𝐢𝐜𝐨 𝟐𝟎: Diagrama de interaccion para columnas circulares

 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
g) Uso Diagrama de interacción – Gráfico 20

Del grafico observamos que la intersección de la proyección X e Y

cae al interior del área de la cuantía 𝛒 = 𝟎. 𝟎𝟏
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
h) Resumen Diagrama de interacción

GRAFICO 19: 𝛄 = 𝟎. 𝟕𝟓 → 𝛒 = 𝟎. 𝟎𝟏

GRAFICO 20: 𝛄 = 𝟎. 𝟗𝟎 → 𝛒 = 𝟎. 𝟎𝟏

La columna a diseñar presenta un valor 𝛄 = 𝟎. 𝟖𝟑 , por

consiguiente interpolando el valor de la cuantía resulta :

𝛒 = 𝟎. 𝟎𝟏
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
i) Calculo acero longitudinal de columna:

𝐷2 602
As = ρ ∗ π ∗ = 0.01 ∗ π ∗ = 𝟐𝟖. 𝟐𝟕 𝐜𝐦𝟐
4 4

Comprobación por acero máximo y mínimo:

602
As min = 0.01 ∗ Ag = 0.01 ∗ π ∗ = 28.27 cm2
4
602
As max = 0.04 ∗ Ag = 0.04 ∗ π ∗ = 113.10 cm2
4
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
j) Detalle acero longitudinal de columna:
AREAS DE VARILLAS:
D = 60 cm ∅ 1" → 𝐴𝑠 = 5.07 𝑐𝑚2
∅ 3/4" → 𝐴𝑠 = 2.85 𝑐𝑚2
∅ 5/8" → 𝐴𝑠 = 1.99 𝑐𝑚2
∅ 1/2" → 𝐴𝑠 = 1.27 𝑐𝑚2
∅ 3/8" → 𝐴𝑠 = 0.71 𝑐𝑚2

10 ∅ 3/4"

As = 10 ∗ 2.85 = 𝟐𝟖. 𝟓𝟎 𝐜𝐦𝟐 ≥ 28.27 cm2

Dado que el acero principal es de 3/4’’, tomaremos como

diámetro de estribo 3/8’’.
 ESCUELA PROFESIONAL DE INGENIERIA CIVIL – CONCRETO ARMADO I

EJEMPLO 03:
k) Distribución Acero transversal (estribos):

3.20
VIGA • HΤ
6 = 6 = 0.53 m
0.05 L
𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
• h = 0.60m
L 𝑚𝑎𝑦𝑜𝑟 𝑣𝑎𝑙𝑜𝑟 • 0.50 m
Sc
h = 0.60m
3
S • 6 db = 6 ∗ 4 ∗ 2.54 = 11.43 cm
Sc
• 0.10 mts
H = 3.20m 𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙
0.60
𝑚𝑒𝑛𝑜𝑟 𝑣𝑎𝑙𝑜𝑟
• bΤ3 = = 0.20 m
3

3
• 10 db = 10 ∗ ∗ 2.54 = 19.05 cm
4
Sc S 3
L 𝐸𝑙𝑒𝑔𝑖𝑚𝑜𝑠 𝑒𝑙 • 48 db′ = 48 ∗ 8 ∗ 2.54 = 45.72 cm
𝑚𝑒𝑛𝑜𝑟 𝑣𝑎𝑙𝑜𝑟
0.05 • 0.25 m
VIGA

∅𝟑/𝟖": 𝟏@𝟎. 𝟎𝟓𝐦, 𝟔@𝟎. 𝟏𝟎𝐦, 𝐫𝐞𝐬𝐭𝐨@𝟎. 𝟏𝟕𝟓 𝐦𝐭𝐬 𝐜/𝐞
