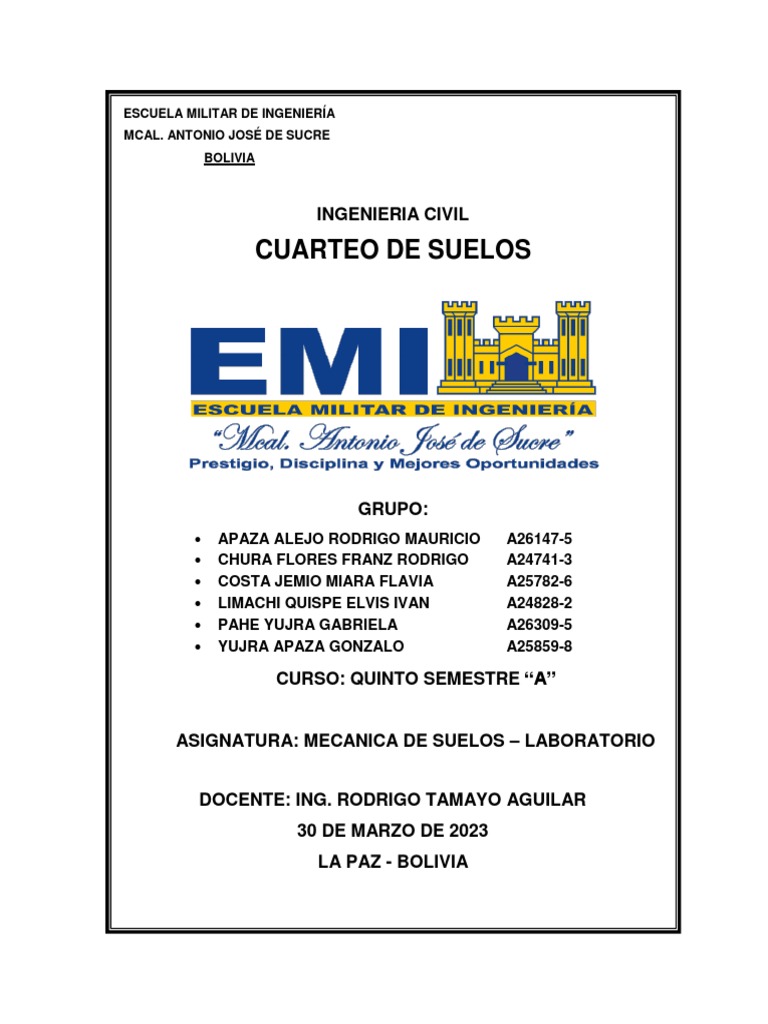

ESCUELA MILITAR DE INGENIERÍA

MCAL. ANTONIO JOSÉ DE SUCRE

BOLIVIA

INGENIERIA CIVIL

CUARTEO DE SUELOS

GRUPO:
 APAZA ALEJO RODRIGO MAURICIO A26147-5
 CHURA FLORES FRANZ RODRIGO A24741-3
 COSTA JEMIO MIARA FLAVIA A25782-6
 LIMACHI QUISPE ELVIS IVAN A24828-2
 PAHE YUJRA GABRIELA A26309-5
 YUJRA APAZA GONZALO A25859-8

CURSO: QUINTO SEMESTRE “A”

ASIGNATURA: MECANICA DE SUELOS – LABORATORIO

DOCENTE: ING. RODRIGO TAMAYO AGUILAR

30 DE MARZO DE 2023
LA PAZ - BOLIVIA
 ÍNDICE DE CONTENIDO

Pág.

1. INTRODUCCIÓN ............................................................................................ 1
2. FUNDAMENTO TEORICO ............................................................................. 2
3. OBJETIVOS ................................................................................................... 4
4. REGISTRO FOTOGRAFICO .......................................................................... 6
5. CONCLUSIONES ........................................................................................... 8
6. BIBLIOGRAFIA ............................................................................................... 8

i
1. INTRODUCCIÓN
El cuarte de suelos consiste en reducir las muestras de suelo a cantidades menores
viendo que las mismas sean representativas y lo más homogéneas posible, para este
laboratorio se recomienda una muestra inalterada de suelo, pero se realizara un
cuarteo de nuestra muestra de suelo alterada pues no tuvo el debido cuidado de
trasportación, etc. Primero tomamos la muestra y la echamos sobre el cuarteador
como se ve en la figura 1, mediante el uso de la palanca procedemos a cuartear el
suelo como se ve en la figura 2, el suelo caerá en dos recipientes separados, este
procedimiento se puede repetir cuantas veces sea necesario, por ultimo escogeremos
el recipiente con el contenido de suelo mas representativo y descartaremos el otro.

Figura 1. Muestra de suelo en el cuarteador.

Figura 2. Uso del cuarteador

1
 Figura 3. Recipiente del cuarteador Figura 4. Selección de muestra cuarteada

2. FUNDAMENTO TEORICO
El cuarteo de suelos consiste en reducir las muestras de suelo a cantidades menores
viendo que las mismas sean representativas y lo más homogéneas posibles, en este
informe se explicara como cuartear suelos.
La primera tarea que se debe realizar para poder realizar los diferentes ensayos una
muestra es cuartearla, es decir, dividirla en diferentes partes igualmente
representativas. Para que los ensayos sean validos, las diferentes proporciones de
muestra tomadas para analizar han de tener los mismos rangos y proporciones
granulométricas.
Es importante realizar un cuarteo correcto ya que sino el comportamiento de los
materiales será diferente en uno y otro ensayo y los resultados no resultan coherentes.
Para poder realizar el cuarteo, antes, se debe preparar la muestra; si esta húmeda
poner a secar en bandejas debajo de lámparas de infrarrojos, por otro lado, si la
muestra es un suelo que viene en forma de sondeo lo hemos de disgregar con una
maza que deberá ser de madera para no romper los cantos que pueda tener esta; una
vez preparada para cuartear, se debe pasar la muestra diversas veces por una
cuarteadora que nos separa o divide la muestra en dos partes igualmente
representativas; el numero de parte que hacemos de cada muestra es función de los
ensayos que debamos realizar.
Cuando nos vemos ante la duda de que parte o que porción de material debo tomar
como muestra, es mejor dejar de obsesionarse con métodos complejos y recurrir a las
viejas técnicas, que ya han demostrado ser útiles y prácticas.

2
Cuarteo en Química
En Química, la Técnica del Cuarteo tiene gran utilidad, en especial para tomar una
muestra representativa pequeña a partir de una muestra grande y poco homogénea.
Se utiliza con mayor frecuencia para polvos o sólidos granulados, es decir, es mi
técnica favorita cuando quiero hacer el Control de Calidad del Sulfato de Cobre
Pentahidratado que fabricamos y los encargados de Planta me entregan muestra del
último lote en una bolsa de 10 Kg (Muestra Mayor).

Obviamente no puedo tomar los 10 Kg para analizar concentraciones de Cu en %.

Necesariamente tengo que aplicar la técnica del Cuarteo para contar con la cantidad
mínima necesaria para poder realizar el método colorimétrico de análisis con
batocuproína.

¿En que campos y quienes lo usan?

Como ya les he contado, las Plantas que producen insumos químicos tienen la gran
responsabilidad de analizar una muestra de cada lote. También los usuarios de los
mismos, a fin de comprobar que el producto recibido cumple con las especificaciones
técnicas ofrecidas por el proveedor.

Este procedimiento de reducción de muestra es muy útil también en minería. Se utiliza

con gran aceptación para tomar una muestra representativa de concentrados mineros.

Es también ampliamente utilizado para analizar calidad de suelos en el ámbito

agrícola.

Utilizado también por Entidades reguladoras y/o fiscalizadoras de calidad de alimentos

para consumo humano (Ejm: análisis de avena del Programa Vaso de Leche), así
como quienes tienen la responsabilidad de otorgar Registros Sanitarios en nuestro
país.

Indicado además para empresas del rubro de construcción, para el análisis del
cemento u otro material sólido

3
 3. OBJETIVOS
Reducir las muestras de suelo a cantidades menores viendo que las mismas sean
representativas y lo más homogéneas posible.
Este cuarteo se lo debe realizar tanto en campo como en laboratorio
A. EN CAMPO:
EQUIPO EN CAMPO:
· Balanzas de campo.
· Lonas.
· Palas de punta cuadrada.
· Bolsas de polietileno cerrada.
· Marcadores

Figura 5. Lona de 2 x 2 en el piso

PROCEDIMIENTO PARA CUARTEAR SUELOS CAMPO:

1.- Colocar la lona (de 2.0 x 2.0 m.) en el piso (Horizontal ).
2.- Vaciar la muestra de suelo en la parte central, formando un cono.
3.- Para evitar la segregación, aplanar la muestra, levantar la lona de cada
arista, hasta formar nuevamente un cono.
4.- Aplanar el cono lo más homogéneo posible.
5.- Dividir con la pala de punta cuadrada en cuatro (4) cuadrantes iguales.
6.- Separar las dos (2) partes opuestas para los ensayos.
En algunos casos dos de las partes opuestas son utilizadas por los
contratistas y las otras dos por el Consultor o Supervisor de la Obra.

4
B. EN LABORATORIO
Las muestras de suelo que son llevadas al Laboratorio, se las debe disponer sobre
lonas y hacerlas secar al ambiente, hasta que se hallen en condición de Humedad
al ambiente.
EQUIPO EN LABORATORIO:
 Lonas
 Cuarteador metálico de canales (normalizado).
 Paletas metálicas
 Bandejas metálicas
 Bañadores
 Bolsas de polietileno
 Marcadores
 Etiquetas
PROCEDIMIENTO EN LABORATORIO:
 La muestra se debe hallar con un contenido de humedad al ambiente.
 Depositar la muestra de suelo en la lona.
 Colocar el cuarteador metálico de canales (adecuado) sobre la lona con las
vasijas laterales juntas en la parte inferior.
 Levantar con la paleta metálica una porción de suelo y dejar caer sobre el
cuarteador de canales en toda su extensión desde una altura de 5.0 cm, la
primera del lado derecha, la segunda del lado izquierdo y así sucesivamente
hasta llenar las bandejas laterales.
 Separar una bandeja en otra lona y la otra guardar en la bolsa.
 Realizar este cuarteo las veces que sea necesaria, hasta obtener la cantidad
representativa de muestra para el ensayo.
 Guardar las muestras debidamente identificadas.

5
4. REGISTRO FOTOGRAFICO

6
 EN LAS
IMÁGENES
OBSERVAMOS
TODO EL
PROCEDIMIENTO
REALIZADO EN
EL
LABORATORIO

7
5. CONCLUSIONES
Finalmente se puede concluir que es un proceso sencillo de realizar tanto en
laboratorio como en campo, y es bastante efectivo y confiable para obtener muestras
representativas de los materiales o suelos a ser estudiados, este proceso es
netamente mecánico y no requiere de datos o formulas complejas, puede ser
perfectamente realizado por una o dos personas, y que se puede realizar en un
tiempo relativamente corto
