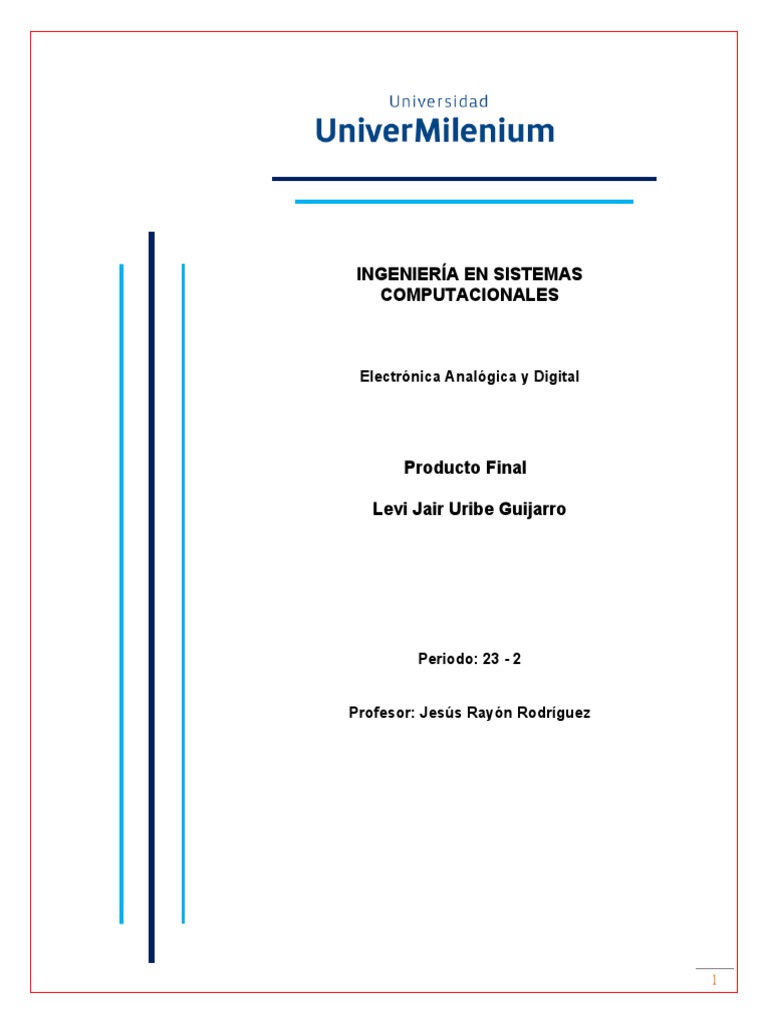

INGENIERÍA EN SISTEMAS

COMPUTACIONALES

Electrónica Analógica y Digital

Producto Final

Levi Jair Uribe Guijarro

Periodo: 23 - 2

Profesor: Jesús Rayón Rodríguez

1
 INDICE
Introducción........................................................................................3
Tabla de componentes.......................................................................3
¿Qué es un material semiconductor?.................................................8
Tabla de colores de la fuente de poder............................................12
Soldadura.........................................................................................16
REFLOW..........................................................................................19
¿Qué es un transistor?.....................................................................21
Luces Audioritmicas..........................................................................22

2
 Introducción

En este practicarío realizaremos distintos tipos de practicas con la finalidad de

perfeccionar o empezar a trabajar con las técnicas correctas para la realización
de ciertas cosas, por ejemplo en la forma correcta de como soldar, y de cierta
manera pues realizar trabajos de una manera más profesional en un futuro
para el campo laboral, también realizaremos diversas prácticas que nos
pueden ayudar en procesos de limpieza en computadoras, y por último, luces
audio-rítmicas, desde su ejecución en protoboard y en tabla fenólica

3
 Tabla de componentes
Dispositivo Características Símbolo Imagen
(mínimo 5) electrónico
Diodo común  -Cuenta con 2
terminales (ánodo +
y cátodo -)

-Permite el flujo de
electricidad en un
solo sentido

-Los primeros
diodos eran
válvulas o tubos
vacíos

-Un diodo real

presenta
resistencia nula al
paso de corriente
en un sentido
determinado, y
resistencia infinita
en el sentido
opuesto

- Un diodo
polarizado actúa
como un interruptor
cerrado, y uno
polarizado de
manera inversa
actúa como un
interruptor abierto

4
Diodo Zener -Semiconductor
para conducir en la
dirección inversa
cuando se alcanza
un determinado
voltaje especificado

-Los terminales del

Zener no varían,
permanecen
constantes aunque
aumente la tensión
de alimentación

-Tiene un voltaje de
ruptura inversa bien
definido, cuando se
polariza
inversamente, el
diodo conduce y
mantiene la tensión
constante, aunque
se siga
aumentando la
tensión en el
circuito

-Cuando esta
polarizado
directamente el
Zener se comporta
como un diodo
normal

-Estan diseñados
para mantener
voltaje constante en
sus terminales

5
Diodo Túnel  -Semiconductor
con una unión en la
cual se produce el
efecto túnel que
tiene como efecto
una conducta
diferencial negativa
en un cierto
intervalo (corriente-
tensión)

-La presencia del

tramo de
resistencia negativa
permite su
utilización como
componente activo
(amplificador/oscila
dor)

-Cuando la
resistencia es
negativa, la
corriente disminuye
al aumentar el
voltaje

-Es un dispositivo
de baja potencia
para aplicaciones
que involucran
microondas y están
libres de efectos de
radiación

-Este fenómeno de
resistencia negativa
e sutil para
aplicaciones en

6
 circuitos de alta
frecuencia como
osciladores
Resistor  -Componente
diseñado para
conducir una
resistencia eléctrica
determinada entre
2 puntos del circuito

-Dispositivo
electrónico de 2
terminales y que no
tiene polaridad

-Su principal
función es disipar el
calor, donde la
energía eléctrica se
transforma en
energía térmica

-Su unidad de
medida es el ohm
(Ω)

-Los resistores se
utilizan en los
circuitos para limitar
el valor de la
corriente o para fijar
el valor de la
tensión

7
Capacitor  -Se utiliza para
almacenar energía
en un campo
eléctrico interno.

-Componente
electrónico pasivo

-Se usa
frecuentemente en
circuitos
electrónicos,
analógicos y
digitales.

-Tiene 2 placas
conductoras
separadas por un
dieléctrico aislante
ubicado entre
ambas

-Su dieléctrico debe

ser un material no
conducto (plástico o
cerámica)

Referencias  (Schrader, s.f.)

Bibliográfica
s (Canevaro, s.f.)

(EcuRed, s.f.)

(Vogar , s.f.)

(MecatrónicaLATAM, s.f.)

¿Qué es un material semiconductor?

Un semiconductor es todo aquel material que puede actuar tanto como un

8
conductor permitiendo el paso de una corriente eléctrica o como un aislante
impidiéndola según varios factores como puede ser la temperatura ambiente, el
tipo de estructura atómica del mismo o el campo eléctrico o magnético al que
esté sometido.

¿Cuáles son los principales materiales semiconductores?

En la naturaleza nos encontramos con varios materiales semiconductores,
entre los que destacan el silicio (Si) y el germanio (Ge) por su mayor uso
industrial, aunque también existen otros menos extendidos como el azufre (S),
el Boro (B) o el cadmio (Cd).

¿Qué es un material intrínseco?

Son puros porque está formado por un solo tipo de átomo. Los más frecuentes
y empleados son el germanio (Ge) y el silicio (Se). De ambos, el silicio es el
que encontraremos en la mayoría de los dispositivos electrónicos, por ser el
que más abunda en la naturaleza y el que mejor se comporta a grandes
temperaturas.

¿Qué es un material extrínseco?

Son aquellos a los que se añaden impurezas en un proceso conocido como
dopaje, cuyo fin es aumentar la conductividad de los materiales.
Es el resultado de introducir átomos de otros elementos a fin de que el
semiconductor primitivo pierda su pureza y gane en conductividad.

¿Cuáles son los dos tipos de materiales extrínsecos conformados con el

silicio?
Los semiconductores tipo P más habituales son el boro (B), el indio (In) y
el galio (Ga). Al solo aportar tres electrones, no se pueden formar los cuatro
enlaces covalentes que veíamos en el semiconductor intrínseco.
Semiconductores tipo N En este semiconductor se utilizan elementos
pentvalentes como dopantes, con cinco electrones de valencia. El fósforo (P),
el arsénico (As) y el Antimonio son los más frecuentes. Al aportar un exceso de
electrones, algunos se quedan libres y se empiezan a mover fácilmente por la
red, con lo que aumentan la conductividad.

Dibuje y describa la gráfica sobre el comportamiento del diodo de Silicio en

polarización directa e inversa.

9
Teoría de Bandas.
Es una representación de como los electrones deslocalizados se mueven a
través de bandas por medio de energía suministrada.

10
12 VCC Componentes Disco duro, C.D,
Mecánicos Monitor, Placa madre,
Zócalo, Fuente de
poder, Ranuras para
RAM, Tarjetas y
ranuras de expansión.
3.3 VCC Procesador Sensores,
Controladores y Display,
Procesadores
Modernos, (Arduino
Due, STM32, etc.)
5 VCC Periféricos Discos duros
mecánicos, unidades
ópticas, algunas
tarjetas de expansión
PCIe y USB. Todos los
puertos USB, y eso
incluye los periféricos

11
 que se conectan a
ellos.

Tabla de colores de la fuente de poder.

1 3.2 13 3.2
2 3.2 14 11.4
3 Tierra 15 Tierra
4 5.2 16 PS_ON
5 Tierra 17 Tierra
6 5.2 18 Tierra
7 Tierra 19 Tierra
8 5.1 20 Opciona
l
9 5.0 21 5.1
10 11.9 22 5.1
11 11.9 23 5.1
12 3.2 24 Tierra

12
13
14
15
Soldadura.

16
Los primeros materiales que vamos a utilizar es un martillo, una tabla de
madera, y clavos que vamos a utilizar para poner en la misma tabla de madera
de esta manera.

Tambien vamos a utilizar cable utp que vamos a pelar para utilizar únicamente
el alambre de cobre que tiene adentro, este alambre lo vamos a ir soldando en
las cabezas de los clavos, con estaño, pasta para soldar y cautín.

17
Una vez ya soldado el cable a los clavos tiene que quedar así con una técnica
muy cuidadosa para que se vea estético.

REFLOW
Reflow es una técnica en donde se le aplica calor a ciertos componentes para
que las bolitas de estaño de estos componentes vuelva a hacer contacto y el
componente vuelva a funcionar por determinado tiempo, debido a que las
bolitas de estaño se desgastan cada vez más y más.

18
 el complemento de la práctica de Reflow, en la cual hemos limpiado el procesador
de esta motherboard, quitándole todos los puntos de estaño visibles, se adjuntarán
todas las fotos con su explicación correspondiente.
Podemos observar en la imagen que nuestro procesador despues de haberlo
retirado de la placa, tiene residuos de estaño, y se pueden observar como bolitas.
Dichas pertuberancias de estaño, son innecesarias debido a que lo que queremos
es tener nuestro procesador limpio nuevamente para el continuo uso, para esto,
utilizaremos diferentes tipos de materiales que se enlistaran a continuación….

Los materiales utilizados son:

 Malla de cobre
 Cautin
 Flux

19
Después de haber conseguido los materiales podemos comenzar
con realizar la conexión del cautín a la corriente de luz para que
comience a calentar, seguido de esto, nos estableceremos en un
lugar limpio y con suficiente luz para poder realizar de manera
precisa y cuidadosa el proceso.
Lo primero que haremos será aplicar
un poco de flux sobre nuestro
procesador para que el cautin pueda
resbalar de manera correcta junto
con la malla de cobre.
Siempre comenzaremos de la esquima de su preferencia hacia
adentro de esta misma; cabe mencionar que la malla se va
ensuciando y deteriorando , y por esto mismo tendremos que irlo
cortando para que haga su función de la manera más optima.
Como resultado debemos conseguir que nuestro procesador se vea sin ningun
tipo de obstruccion sobre su superficie.

¿Qué es un transistor?
dispositivo electrónico semiconductor, capaz de modificar una señal eléctrica
de salida como respuesta a una de entrada, sirviendo como amplificador,
conmutador, oscilador o rectificador de la misma.
Es un tipo de dispositivo de uso común en numerosos aparatos, como relojes,
lámparas, tomógrafos, celulares, radios, televisores y, sobre todo, como
componente de los circuitos integrados (chips o microchips).
¿De qué material están fabricados los transistores?
La mayoría de los transistores están hechos de silicio. Un pequeño porcentaje
de transistores está hecho de germanio, que es otro material semiconductor.
 Describa, a través de diagramas, el funcionamiento de un transistor.

Mencione los dos tipos de transistores.

· Transistor de contacto puntual. También llamado “de punta de contacto”, es
el tipo más antiguo de transistor y opera sobre una base de germanio.

20
· Transistor de unión bipolar. Fabricado sobre un cristal de material
semiconductor, que se contamina de manera selectiva y controlada
con átomos de arsénico o fósforo (donantes de electrones), para generar así
las regiones de base, emisor y colector.
· Transistor de efecto de campo. Se emplea en este caso una barra de silicio o
algún otro semiconductor semejante, en cuyos terminales se establecen
terminales óhmicos, operando así por tensión positiva.
· Fototransistores. Se llaman así a los transistores sensibles a la luz, en
espectros cercanos a la visible. De modo que se pueden operar por medio de
ondas electromagnéticas a distancia.

 Dibuje el símbolo electrónico de los tipos de transistores.

Mencione al menos tres aplicaciones de los transistores.

Interruptores digitales y analógicos, amplificadores de señal, reguladores de
potencia y controladores de equipos. Los transistores también son los
componentes básicos de los circuitos integrados y la electrónica más moderna.
Los microprocesadores suelen incluir más de mil millones de ellos en cada
chip. Los transistores se utilizan en casi todo, desde estufas, computadoras y
marcapasos hasta aviones.

Luces Audioritmicas.
Para la Practica de Luces Audioritmicas se requiere de luces led, jumpers, una
protoboard un tip 31c, una entrada jack 3.5 y una fuente de poder.

21
Primeramente conectamos todos los componentes a la protoboard como en el
circuito que el profesor dibujo en el pizarron.

22
23
24
Logrando que al conectar un reproductor de audio a traves de la entrada jack
3.5 las luces prendan al ritmo de la música.

Para la iniciación de la practica en la tabla fenólica, únicamente, se trazó el diagrama

que vimos en el pizarrón con plumón permanente en la tabla fenólica, para después
ponerlas en agua combinada con el ácido ferroso y que el ácido despinte todo menos
lo que es el plumón, y que de cierta manera, el cobre de la placa se viera, pero,
únicamente lo que se trazó con el plumón, en las siguientes imágenes podemos ver el
proceso.

Continuando con el proceso, después de tener el circuito completamente trazado nos

25
enfocaremos en replicarlo de tal manera como en el diagrama, comenzando con
taladrar cada uno de los puntos en los que van los componentes y dejando los
espacios.

Para después comenzar a poner los leds en su lugar, como se puede observar, el trazo
está en modo espejo, por lo que, las conexiones del lado contrario serian al revés,
como podemos observar en la imagen del lado izquierdo, podemos ver que están
marcados los espacios positivos y negativos para poder obtener de una manera más
fácil las direcciones de cada componente.
Después de haber colocado todos y cada uno de los componentes, lo siguiente
que se realizó fue el soldado de todas las piezas, todo esto, una vez comprobado
que realmente si estén colocados de manera correcta, todos los puntos se
trataron de hacer de la manera más precisa y delicada para no poner puntos
excesivamente grandes.
También tenemos que tener en cuenta que el Jack nos servirá para conectar el
teléfono a nuestra placa.

Después de haber realizado el soldado de los componentes, podemos ver cómo

van quedando nuestras luces audio rítmicas.
Después de haber conectado todo en sus respectivos lugares, procedemos a
reproducir una canción aleatoria con la finalidad de que nuestras luces o mas bien
nuestros leds comiencen a producir la luz basada en nuestras notas musicales.

26
Como conclusión, desde mi punto de vista creo que todas estas practicas
fueron de gran ayuda para pulir ciertos aspectos y conocimientos que pueden
ser de gran ayuda. En algún momento laboral nos podemos encontrar con el
proceso de Reflow y ya tendremos la noción de cómo se realiza.

27
