Trabajo de Investigación Nº6 "Climatización"

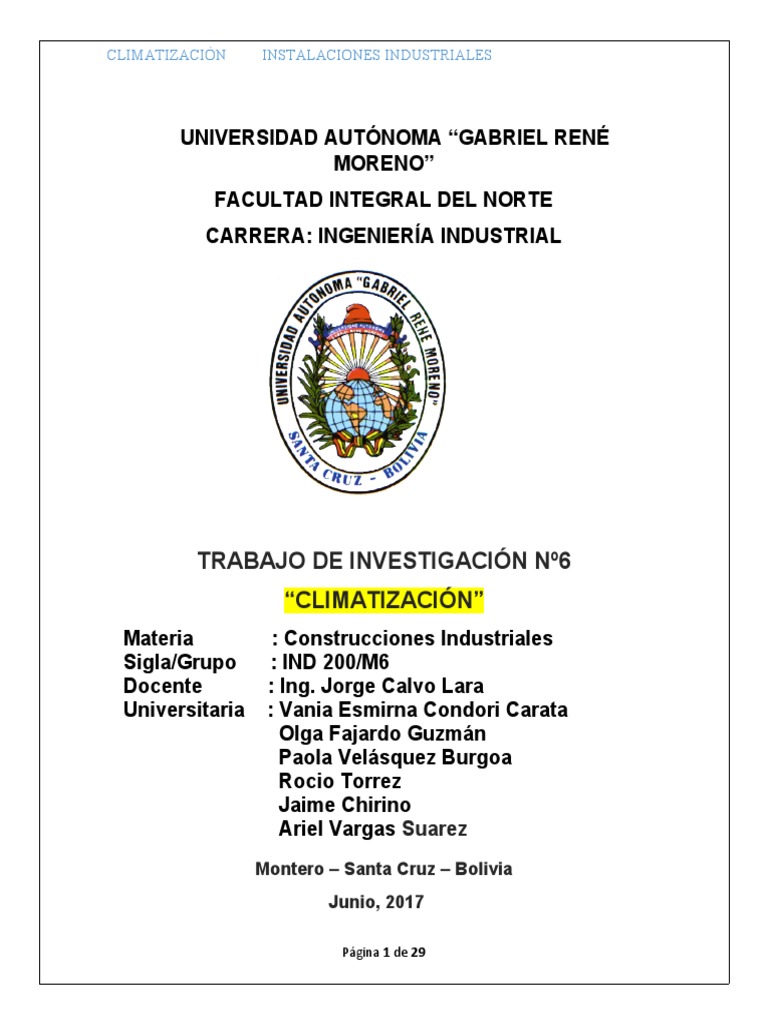

CLIMATIZACIÓN INSTALACIONES INDUSTRIALES
UNIVERSIDAD AUTÓNOMA “GABRIEL RENÉ

MORENO”
FACULTAD INTEGRAL DEL NORTE
CARRERA: INGENIERÍA INDUSTRIAL
TRABAJO DE INVESTIGACIÓN Nº6

“CLIMATIZACIÓN”
Materia : Construcciones Industriales
Sigla/Grupo : IND 200/M6
Docente : Ing. Jorge Calvo Lara
Universitaria : Vania Esmirna Condori Carata
Olga Fajardo Guzmán
Paola Velásquez Burgoa
Rocio Torrez
Jaime Chirino
Ariel Vargas Suarez
Montero – Santa Cruz – Bolivia
Junio, 2017
Página 1 de 29
Página 2 de 29
INDICE
1. CLIMATIZACIÓN2
2. DEFINICIÓN 2
3. OBJETIVO 2
4. CONDICIONES REQUERIDAS 2
5. SISTEMAS 2
6. VENTILACIÓN 3
6.1 TIPOS DE VENTILACIÓN 3
6.1.1 VENTILACIÓN NATURAL 3
6.1.2 VENTILACIÓN FORZADA 4
6.2 CALIDAD DEL AIRE7
7. CLIMATIZACIÓN DE VERANO O FRIO 9
7.1. TIPOS DE CLIMATIZACIÓN 9
7.1.1 CICLO BASADO EN LA COMPRESIÓN MECANICA 9
7.1.2 CICLO BASADO EN LA ABSORCIÓN 11
8. CLASIFICACIÓN DE LOS SIST. CLIMATIZACIÓN 12
8.1. CLIMATIZACIÓN POR PUNTO 12
8.2. CLIMATIZACIÓN CENTRALIZADA 14
9. CLIMATIZACION EN CALIENTE O CALEFACCIÓN 16
10. REFRIGERACIÓN 17
10.1. CICLO BASADO EN LA COMPRESIÓN MECANICA 18
10.2. SISTEMAS DE REFRIGERACIÓN 20
11. HUMEDAD 21
11.1. HUMIDIFICACIÓN 21
11.2. DESHUMIDIFICACIÓN 23
12. CARGAS TERMICAS 24
12.1. CALCULO PRACTICO 24
12.2. CALCULO TEORICO 25
13. BIBLIOGRAFIA 26
Página 3 de 29
Página 4 de 29
CLIMATIZACIÓN
1. INTRODUCCIÓN
La climatización es uno de los factores más importantes a considerar en las

construcciones, desde domiciliarios, residenciales e industriales.
2. DEFINICIÓN
La climatización consiste en crear unas condiciones de temperatura, humedad

relativa y pureza del aire adecuadas para el confort y comodidad de las
personas dentro de ambientes habitados, así como también de la conservación
de materiales y alimentos.
3. OBJETIVO
Dar a un ambiente las condiciones de temperatura, humedad relativa y calidad

del aire, necesarias para el bienestar de las personas y/o la conservación de
materiales, alimentos, etc.
En el caso de una planta industrial, el objetivo es conseguir condiciones

óptimas y estables para funcionamiento adecuado de los equipos y/o los
diferentes procesos que se realizan, dichos procesos necesitan condiciones
estables de temperatura y humedad para su correcto funcionamiento.
4. CONDICIONES
Las condiciones pueden obtenerse controlando parámetros como ser:
 Temperatura: Logrando la temperatura de confort.

 Humedad Relativa: Mediante humectación o des humidificación.
 Calidad del aire: Tratamiento de aire por medio de filtros
5. SISTEMAS
Los diferentes sistemas para obtener las condiciones requeridas, son a través
los siguientes:
a) Ventilación
b) Climatización de verano o frio
c) Climatización de invierno o caliente
d) Refrigeración
e) Humidificación
Página 5 de 29
También denominados Sistemas HVAC (Heating, Ventilating and Air

Conditioning). Sistemas que comprenden: Ventilación, Calefacción y Aire
Acondicionado.
6. VENTILACIÓN
Se denomina ventilación a la renovación del aire del interior de un ambiente

mediante extracción y/o inyección de aire.
La ventilación industrial se refiere al conjunto de tecnologías(métodos) que se

utilizan para neutralizar y eliminar la presencia de calor, polvo, humo, gases,
condensaciones, olores, etc. en los lugares de trabajo, que puedan
resultar nocivos para la salud de los trabajadores.
La finalidad de la ventilación es:
 Asegurar la limpieza del aire respirable.

 Asegurar la salubridad del aire, tanto el control de la humedad,
concentraciones de gases o partículas en suspensión.
 Colaborar en el acondicionamiento térmico del edificio.
 Luchar contra los humos en caso de incendio.
 Disminuir las concentraciones de gases o partículas a niveles
adecuados para el funcionamiento de maquinaria o instalaciones.
 Proteger determinadas áreas de patógenos que puedan penetrar vía
aire.
6.1. TIPOS DE VENTILACIÓN

6.1.1. VENTILACIÓN NATURAL
Es la que se realiza mediante la adecuada ubicación de superficies, pasos o
conductos aprovechando las depresiones o sobrepresiones creadas en el
edificio por el viento, humedad, sol, convección térmica del aire o cualquier
otro fenómeno sin que sea necesario aportar energía al sistema en forma de
trabajo mecánico.
TIPOS DE
VENTILACION DESCRIPCION DIBUJO
Se dice cuando entra aire fresco por
Ventilación abajo y saldría aire caliente por arriba y
cruzada. del lado opuesto, o por simple circulación
por aventajamientos y corrientes de aire
Página 6 de 29
Se aplica en lugares sin actividad que

Ventilación deteriore la calidad del aire, se hace
General generalmente con ventanas o rejas
comunes.
Ejemplo de Ventilación cruzada
6.1.2. VENTILACIÓN FORZADA

Es la que se realiza mediante la creación artificial de depresiones o
sobrepresiones en conductos de distribución de aire o áreas del edificio.
Estas pueden crearse mediante extractores, ventiladores, unidades manejadoras
de aire (UMA) u otros elementos accionados mecánicamente.
TIPOS DESCRIPCION DIBUJO
También llamada por impulsión y
por sobrepresión, se caracteriza
porque el aire exterior es forzado
Ventilación por a penetrar en el interior del local
presión de un modo directo, a través de
aberturas o conductos
especiales, mientras el aire
viciado escapa al exterior por
cuantas aberturas existan.
Página 7 de 29
Es la que se aplica en algún

sector particular, por su
Ventilación actividad, impurezas o
Localizada o temperatura requiera una
Puntual ventilación especial, como las
maquinarias, cocinas, hogares,
campanas de extracción de
gases, humos, etc. Mediante
ventilación mecánica.
En el sistema de funcionamiento
por aspiración o depresión, de un
modo directo o por intermedio de
las bocas de conducción el
ventilador extractor succiona el
Ventilación por aire viciado y lo expulsa al
aspiración exterior, gracias al vacío
producido penetrará una masa
de aire nuevo en el interior del
recinto.
Este es recomendado donde hay
malos olores el baño, laboratorio,
cocina, etc.
Se utiliza componentes a motor
Ventilación para el movimiento de aire en la
equilibrada impulsión y en la extracción de
aire para conseguir una relación
de diseño caudal/presión.
Trata de inyectar aire forzado por

Ventilación por ventiladores o turbinas y salidas
Inyección de por rejas y aventajamientos.
Aire o
Sobrepresión.
Esta se produce cuando se

colocan extractores,
Ventilación por generalmente de un lado de los
Extracción de locales con acceso de aire
Aire o Presión natural abajo o al otro extremo.
Negativa.
Página 8 de 29
Extractores y Ventiladores: utilizados para aumentar la velocidad del aire de

extracción e inyección.
Se tienen diferentes tipos como ser eólicos, axiles y centrífugos.
Extractor eólico
Extractor Axial
Extractor Centrífugo (para conductos)
Página 9 de 29
6.2 CALIDAD DEL AIRE
Para garantizar la calidad del aire, este deber ser tratado previamente antes de ser
ingresado a los ambientes, a través de diferentes etapas de filtrado.
FILTROS DE AIRE
 Filtros de cartón y plisados: para retener sustancias solidas(polvos, humos)
 Filtros de carbón activado: para retenes sustancias toxicas(olores)
 Ciclones: para retener y separar sustancias solidas en grandes cantidades
Cabina de filtrado, con 3 etapas de Filtrado
Conducto de acero Inoxidable, circular para el ingreso del aire filtrado (Aire Limpio)
Página 10 de 29
Filtros plisados o encartonados
Filtro de carbón activado
Ciclones
Página 11 de 29
7. CLIMATIZACIÓN DE VERANO O FRIO
La refrigeración es capaz de tratar los tres parámetros elementales de la

calidad del ambiente climatizado que se resumen en: renovación y limpieza del
aire (bajo contenido de partículas, polvo, en suspensión), control de
la temperatura (tanto en verano como en invierno) y de la humedad
relativa adecuadas.
Su objetivo es suministrar un caudal de aire tratado o acondicionado para ser
distribuido por una red de conductos a los espacios habitados.
7.1. TIPOS DE SISTEMAS DE CLIMATIZACIÓN
La refrigeración puede darse por diferentes maneras:
 Mediante un ciclo basado en la compresión mecánica

 Mediante un ciclo basado en la absorción
7.1.1. MEDIANTE UN CICLO BASADO EN LA COMPRESIÓN MECÁNICA
Esto consiste en forzar mecánicamente la circulación de un refrigerante en un

circuito cerrado creando zonas de alta y baja presión con el propósito de que el
fluido absorba calor en el evaporador y lo ceda en el condensador.
Ciclo de Compresión
Página 12 de 29
PARTES DEL SISTEMA DE COMPRESION
PARTES DESCRIPCION ESQUEMA

O también denominada
serpentina de
condensación, su función
es proporcionar una
superficie de intercambio
CONDENSADO de calor a través de la cual
R el calor pasa del vapor
refrigerante caliente a un
medio de condensación
(aire o agua,
generalmente).
El dispositivo de
expansión provoca una
caída repentina de la
presión y la temperatura sin
intercambio de calor, antes
VALVULA DE de llegar al evaporador.
EXPASIÓN
serpentina de evaporación
o unidad interior, como ser
miniSplit, cassettes, UMAS,
etc. Su función consiste en
EVAPORADOR proporcionar una superficie
de transferencia de
calor a través de la cual el
calor pasa del ambiente
refrigerado al refrigerante
evaporado.
Sus funciones consisten en

extraer el vapor
del evaporador y en
aumentar la temperatura y
presión del vapor para que
COMPRESOR éste pueda condensarse
con los medios de
condensación normalmente
disponibles.
Página 13 de 29
Son las encargadas de

comunicar los 4
componentes entre sí, para
cerrar el circuito, desde el
LINEAS DE: condensador hasta el
- LIQUIDO compresor.
- GAS Son 1 par de cañerías de
cobre rígidas donde circula
el refrigerante. Una Línea
de líquido y una Línea de
Gas, las líneas de gas son
mayores en diámetro.
Se utiliza para la
transmisión del calor,
absorbe calor a bajas
REFRIGERANTE temperatura y presión,
cediéndolo a temperatura y
presión más elevada.
Principales refrigerantes
son: R-22, R410A,R417
7.1.2. MEDIANTE UN CICLO BASADO EN LA ABSORCIÓN
Aprovecha que las sustancias absorben calor al cambiar de estado, de líquido a

gaseoso. Así como en el sistema de compresión el ciclo se hace mediante un
compresor, en el caso de la absorción, el ciclo se basa físicamente en la
capacidad que tienen algunas sustancias, como el bromuro de litio, de absorber
otra sustancia, tal como el agua, en fase de vapor.
Página 14 de 29
El sistema por absorción tiene las mismas partes, a excepción del compresor que
es reemplazado por una cámara de absorción de calor.
 Condensador
 Válvula de expansión
 Evaporador
 Cámara de Absorción
8. CLASIFICACION DE LOS SISTEMAS DE CLIMATIZACIÓN
8.1. CLIMATIZACIÓN POR PUNTO
Es este sistema es muy frecuente, para pequeños ambientes o ambientes

determinados, puntuales, como ser oficinas, habitaciones, salas de control, etc.
Las Capacidades para estos sistemas son relativamente bajas, entre 7.000 Btu/h
hasta 60.000 Btu/h, con Potencia suficiente para enfriar ambientes, con superficies
no mayores a 100 m2.
Son óptimos para las siguientes instalaciones:
 Instalaciones Domiciliarias
 Instalaciones Residenciales
En la climatización por punto, tenemos los siguientes equipos, que son los más
utilizados:
TIPO CARACTERISTICAS ESQUEMA

Es un circuito cerrado dentro
de una caja con ruedas, de
manera tal que se pueda
transportar de un ambiente a
otro con facilidad, cuentan
con una manguera que
AIRE expulsa el aire hacia otro
ACONDICIONAD ambiente, son de fácil
O PORTÁTIL mantenimiento, bastante
silenciosos y no son muy
potentes, pueden ser frio o
frio-calor por bomba
Son equipos pequeños de 2
cuerpos, comunicadas por
cañerías de cobre, una
unidad interior ubicada en el
MINISPLIT ambiente a climatizar
TIPO PARED O (evaporador) y una unidad
“HI WALL”
Página 15 de 29
exterior (Condensador)
Son equipos relativamente
pequeños, empleados en
oficinas, habitaciones, y sala
pequeñas.
Su capacidad varía entre
7.000 a 24.000 But/h.
Son equipos similares a los

“Hi Wall” de 2 cuerpos,
comunicadas por cañerías de
MINISPLIT cobre, una unidad interior
TIPO ubicada en el ambiente a
CASSETTE climatizar (evaporador) y una
unidad exterior
(Condensador)
Son equipos de mayor
capacidad de enfriamiento,
empleados en oficinas,
habitaciones, y sala
pequeñas.
12.000 a 60.000 But/h.
Son equipos similares a los
“Hi Wall” de 2 cuerpos,
comunicadas por cañerías de
MINISPLIT cobre, una unidad interior
TIPO ubicada en el ambiente a
PISO TECHO climatizar (evaporador) y una
unidad exterior
(Condensador)
Son equipos de mayor
capacidad de enfriamiento,
pequeñas.
12.000 a 60.000 But/h.
Página 16 de 29
Son equipos pequeños de un

solo cuerpo, la evaporadora,
condensadora y el
compresor se encuentran en
un solo cuerpo.
TIPO Son equipos de pequeña
VENTANA capacidad de enfriamiento,
pequeñas.
12.000 a 24.000 But/h.
Todos los equipos de climatización en frio pueden ser Frio/Calor, pueden producir
también calefacción.
El control (Encendido/Apagado) de estos equipos, se realiza mediante 1
Termostato, ya sea Alámbrico o Inalámbrico. (Control)
El termostato permite controlar el rango de temperatura que se desea tener, así
como también la humedad relativa.
El termostato debe estar ubicado en un lugar accesible, en ocasiones cerca de las
interruptores de luz.
Termostato Alámbrico
8.2. CLIMATIZACIÓN CENTRALIZADA
Sistemas muy frecuentes para ambientes grandes, donde la ganancia térmica es

importante.
Las capacidades para estos sistemas son grandes, superiores a 60.000 Btu/h,
llegando a superar los 240.000 Btu/h.
Estos sistemas tienen capacidad suficiente para atender ambientes con grandes
superficies, mayores a 100 m2, incluso superiores a 1000 m2.
Sistemas Ideales para galpones, centros comerciales, galerías, depósitos, salas

de procesos, etc.
En la climatización por punto, tenemos los siguientes equipos, que son los más
utilizados:
Página 17 de 29

Son equipos grandes de 2
cuerpos, comunicadas por
cañerías de cobre, una unidad
interior ubicada en el ambiente a
climatizar (evaporador) y una
unidad exterior (Condensador)
CENTRAL Son equipos empleados en salas
DIVIDIDO de reuniones, auditorios, galpones,
“FAN COIL” almacenes, edificios, centros
comerciales, etc.
Para una adecuada distribución
del aire frío se utilizan conductos
y rejillas.
Su capacidad varía entre 36.000 a
240.000 But/h.
Son equipos grandes de un solo
cuerpo, la evaporadora,
condensadora y el compresor se
encuentran en un solo cuerpo.
Son equipos de gran capacidad de
enfriamiento, empleados en salas
CENTRAL
de reuniones, auditorios, galpones,
PAQUETE
almacenes, edificios, centros
“ROFFTOP”
comerciales, etc.
Para una adecuada distribución
del aire frío se utilizan conductos
y rejillas.
Su capacidad varía entre 36.000 a
240.000 But/h.
Son equipos que generan agua
fría, para diferentes aplicaciones
en la industria, desde los
diferentes procesos de fabricación
hasta para la climatización.
El agua Helada, circula por
cañerías de hierro, cobre o PCV,
hasta llegar a las evaporadoras.
CHILLER Los Chiller solo generan Agua
helada, para su aplicación en la
climatización deben estar siempre
en combinación de los diferentes
unidades interiores, Cassette,
MiniSplit, piso techo, o Fan Coils.
Página 18 de 29
El control (Encendido/Apagado) de estos equipos, se realiza mediante 1

Termostato, Alámbrico (Control)
En este caso se puede controlar un grupo de equipos (Fan Coils-RoofTop) con un
solo termostato,
El termostato permite controlar el rango de temperatura que se desea tener, así
como también la humedad relativa.
El termostato debe estar ubicado en un lugar accesible, en ocasiones cerca de las
interruptores de luz.
Termostato Alámbrico
9. CLIMATZIACION EN CALIENTE O CALEFACCIÓN
La Calefacción desde un punto de vista genérico, calefacción, es el método o

sistema, mediante el cual se aporta calor a alguien o algo con el fin de mantener o
elevar su temperatura.
Aplicado a la edificación y construcciones se refiere al conjunto de aparatos y
accesorios que se instalan para alcanzar y mantener las condiciones de bienestar
térmico durante las estaciones frías en uno o muchos habitáculos.
TIPOS DE CALEFACCIÓN
En la instalación centralizada, el
calentamiento más lógico y más
económico es una caldera de
POR combustible sólido, líquido o
COMBUSTI gaseoso. Los inconvenientes del
BLES fuego y del aire para la combustión
están limitados porque esta caldera
se sitúa en un local específico.
Página 19 de 29
Por resistencias eléctricas, es decir

aprovechando el joule. Es raro
encontrar calderas con resistencias,
POR pero se emplea el efecto joule en
ELECTRICI calentadores locales o unitarios,
DAD radiadores o estufas eléctricas.
Tienen el inconveniente de que el
precio de la energía eléctrica es
superior al de los demás
combustibles.
Es una máquina frigorífica que toma

calor de un espacio frío y lo
transfiere a otro más caliente
gracias a un trabajo aportado desde
el exterior, es decir, hace lo mismo
BOMBA DE que un equipo de climatización en
CALOR frio, pero con un proceso invertido.
En la máquina frigorífica el objetivo
es enfriar y el ambiente. La bomba
de calor, sin embargo, tiene como
objetivo aportar calor y mantener
caliente el ambiente.
10. REFRIGERACIÓN
Es un proceso que consiste en bajar o mantener el nivel de calor de un cuerpo o

un espacio. Considerando que realmente el frío no existe y que debe hablarse de
mayor o menor cantidad de calor o de mayor o menor nivel térmico (nivel que se
mide con la temperatura), refrigerar es un proceso termodinámico en el que se
extrae calor del objeto considerado (reduciendo su nivel térmico), y se lleva a otro
lugar capaz de admitir esa energía térmica sin problemas o con muy pocos
problemas.
A diferencia de la climatización en frio, en la refrigeración se requieren obtener
menores temperaturas a las de confort, temperaturas ideales para la conservación
de productos, temperaturas inferiores a 12ºC, que pueden llegar hasta -30 grados
bajo cero o más, según sean las aplicaciones, temperaturas que no se podrían
obtener con los equipos de climatización de frio.
Principales objetivos de la refrigeración
 La conservación de alimentos, medicamentos u otros productos que se

degraden con el calor. Como por ejemplo la producción de hielo o nieve,
Página 20 de 29
la mejor conservación de órganos en medicina o el transporte de

alimentos perecederos.
 La criogénesis o enfriamiento a muy bajas temperaturas empleada para
licuar algunos gases o para algunas investigaciones científicas.
10.1. Ciclo ideal de refrigeración por compresión

En este ciclo de refrigeración es el mismo que el ciclo de climatización en frio, el
refrigerante se evapora y se condensa, comprimiéndolo, alternativamente para
luego volver a la fase de vapor.
PARTES DESCRIPCION ESQUEMA

serpentina de
condensación, su función
es proporcionar una
superficie
CONDENSADO de intercambio de
R calor a través de la cual
el calor pasa del vapor
refrigerante caliente a un
medio de condensación
(aire o agua,
generalmente).
Página 21 de 29
El dispositivo de
expansión provoca una
caída repentina de la
presión y la temperatura
sin intercambio de calor,
VALVULA DE antes de llegar al
EXPASIÓN evaporador.
serpentina de
evaporación o unidad
interior de refrigeración.
Su función consiste en
EVAPORADOR proporcionar una
superficie
de transferencia de
calor a través de la cual
el calor pasa del
ambiente refrigerado al
refrigerante evaporado.
Sus funciones consisten
en extraer el vapor
del evaporador y en
aumentar la temperatura
y presión del vapor para
COMPRESOR que éste pueda
condensarse con los
medios de condensación
normalmente
disponibles.
Son las encargadas de

comunicar los 4
componentes entre sí,
LINEAS DE: para cerrar el circuito,
- LIQUIDO desde el condensador
- GAS hasta el compresor.
Son cañerías de cobre
rígidas donde circula el
refrigerante, las líneas de
gas son mayores en
diámetro.
Página 22 de 29
Se utiliza para la
transmisión del calor,
absorbe calor a bajas
temperatura y presión,
cediéndolo a temperatura
REFRIGERANTE y presión más elevada.
Principales refrigerantes
son: R-22, R410A,R417
10.2. SISTEMAS DE REFRIGERACION
Sistemas de refrigeración en cascada

Un ciclo de refrigeración en cascada consiste en efectuar el proceso de
refrigeración por etapas, es decir, dos o más ciclos de refrigeración que operan en
serie. En un ciclo de refrigeración de dos etapas, los ciclos se conectan por medio
de un intercambiador de calor en medio, el cual sirve como evaporador para el
ciclo superior y como condensador en el ciclo inferior. Suponiendo que el
intercambiador de calor está bien aislado y que las energías cinéticas y
potenciales son despreciables, la transferencia de calor del fluido en el ciclo
inferior debe ser igual a la transferencia de calor del fluido en el ciclo superior. En
el sistema de cascada los refrigerantes en ambos ciclos se suponen iguales.
Sistemas de refrigeración por compresión de múltiples etapas

Cuando el fluido utilizado por todo el sistema de refrigeración en cascada es el
mismo, el intercambiador de calor se puede sustituir por una cámara de mezclado
puesto que tiene las mejores características de transferencia de calor. A dichos
sistemas se les denomina sistemas de refrigeración por compresión de múltiples
etapas. El proceso de compresión en este sistema es similar a una compresión de
dos etapas, entonces el trabajo del compresor disminuye.
Sistemas de refrigeración de usos múltiples con un solo compresor

Algunas aplicaciones requieren refrigeración a más de una temperatura. Esto
puede lograse con una válvula de estrangulamiento independiente y un compresor
por separado para cada evaporador que opere a temperaturas diferentes, sin
embargo un modelo más práctico es enviar todos los flujos de salida de los
evaporadores a un solo compresor y dejar que este maneje el proceso de
compresión para el sistema completo.
Página 23 de 29
Cámara de refrigeración con 2 evaporadores.
11. HUMEDAD
La cantidad de vapor de agua que puede absorber el aire depende de su

temperatura. El aire caliente admite más vapor de agua que el aire frío
11.1. HUMIDIFICACIÓN
Consiste utilizar equipos (humidificador) para aumentar la humedad relativa del
ambiente en una habitación.
Se usa especialmente para restaurar el nivel de humedad relativa cuando
en verano el aumento de temperatura produce una disminución de ésta.
TIPOS DE HUMIDIFICACIÓN
TIPOS DE CARACTERISTICAS DIBUJOS

HUMECTACIÓN
Se atomiza el agua
líquida en forma de micro
gotas que
FRIA automáticamente se
PULVERIZACIÓN vaporizan y aumentan la
humedad relava del aire.
Página 24 de 29
Genera vapor mediante
la ebullición del agua del
depósito calentada a
través de la corriente que
CALIENTE pasa directamente por el
(ELECTRODOS) agua. Son más
peligrosos (el vapor que
expulsa lo hace a alta
temperatura), y tienen un
consumo elevado. El
caudal de salida no es
regulable.
Generan un caudal de
vapor menor, no
regulable y deben
funcionar sólo con agua
destilada. Su
funcionamiento es
CALIENTES
mediante una mecha que
(EVAPORACIÓN)
se mantiene húmeda por
capilaridad y que a su
vez es calentada
mediante un calefactor
eléctrico
Esquema de un Humidificador de Pulverización
Página 25 de 29
11.2. DESHUMIDIFICACION
Consiste en una bomba de calor para proporcionar una zona fría donde condensar
la humedad y una zona caliente para recuperar la temperatura ambiental.
Su funcionamiento consiste en pasar una corriente de aire por un condensador, el
cual está a una temperatura por debajo del punto de rocío, provocando que la
humedad ambiental se condense y gotee a un depósito o un desagüe. Después de
ser secado y enfriado el aire pasa por el evaporador, con lo que recupera la
temperatura ambiental y disminuye aún más su humedad relativa.
A veces se puede producir hielo en la zona fría. En algunos aparatos, cuando
detecta que la temperatura en la zona fría baja de 0 grados, se para la bomba de
calor, pero se sigue moviendo el ventilador hasta que el hielo se derrita.
Podría parecer que el proceso no alteraría la temperatura ambiental, pero sí la
afecta debido a que toda la potencia eléctrica empleada por el equipo frigorífico
(compresor + ventiladores) más el calor latente de vaporización de toda el agua
condensada se ha de disipar en el ambiente.
El deshumidificador se usa para reducir y controlar la humedad del ambiente,
especialmente en el verano. También se usa en procesos industriales con
aparatos de gran potencia.
Esquema de un deshumidificador
Página 26 de 29
12. CÁLCULO DE GANANCIAS TÉRMICAS O BALANCE TERMICO
Llamamos Balance Térmico al conjunto de cálculos que se realiza para determinar

la capacidad de los equipos y desarrollo de la instalación de aire acondicionado.
Existen 2 métodos para el cálculo del balance térmico:
 CALCULO EMPIRICO O EXPERIMENTAL

 CALCULO TEORICO
12.1 CALCULO EMPIRICO
Es el método más fácil, para un cálculo rápido, ya que no necesita de fórmulas

complejas, tablas, ni base de datos para realizar el cálculo aproximado de la
capacidad necesaria de los equipos de aire acondicionado.
El método consiste en calcular el área que se requiere climatizar, (Largo por
Ancho), teniendo el área, este valor se multiplica por un factor (experimental) de
750 Btu/h por cada metro cuadrado de superficie(m2), dando como resultado la
capacidad mínima que debe tener el equipo de Aire Acondicionado.
Q = (LxA) x 750 Btu/h / m2 = Capacidad requerida del Equipo
Este método tiene algunas condiciones:
 El ambiente a climatizar no debe tener fugas o ingresos de aire.

Tiene que ser ambientes cerrados.
 El ambiente no debe tener ventanas grandes, que estén ubicadas
directamente al oeste. Caso contrario deberían tener cortinas.
 El ambiente no debe tener muchos equipos eléctricos.
 El ambiente no tener gran número de personas con relación a su
área.
 El techo tiene que tener cielo falso o aislación.
 La altura del ambiente no es un factor importante a considerar.
Ejemplo: Se tiene un ambiente de trabajo que se requiere climatizar, con

dimensiones de 5 metros de largo por 4 metros de ancho.
Calculo del área: 5m x 4m m = 20 m2

Calculo de la capacidad del equipo:
Página 27 de 29
20 m2 x 750 Btu/h / m2 = 15.000 Btu/h

Entonces se requiere un equipo de 15.000 Btu/h.
Se debe seleccionar un equipo de esa capacidad o superior.ç
En el mercado no existen equipos de 15.000 Btu/h o son poco comerciales, por lo
que se debe elegir un equipo de 18.000 Btu/h.
12.2 CALCULO TEORICO
Este método es el más preciso, ya que considera todos los factores que
intervienen en las ganancias externas de calor.
Es un método más tedioso y complicado, donde se deben recurrir a fórmulas
complejas, base de datos, tablas psicométricas, tablas de humedad relativa y
temperaturas promedio anuales de cada región, etc.
Al final se realiza un cuadro resumen con todos los factores y la suma total es la
capacidad requerida por los equipos de aire acondicionado.
La tabla se puede resumir en las siguientes, considerando los factores más
importantes:
Items Tipo de factores Capacidad

Btu/h
1 Techo, según sea el tipo de techo, calamina, 1.200
teja, losa, etc.
2 Paredes, según las 4 orientaciones 1.500
Norte, Sur, Este y Oeste.
3 Ventanas, Según su orientación 3.500
Norte, Sur, Este y Oeste.
4 Ventilación: ingresos y fugas de aire al 2.500
ambiente
5 Iluminarias 500
6 Equipos eléctricos: computadoras, teléfonos, 1.200
fax, etc.
7 Número de personas 2.500
8 Otros 5.100
CAPACIDAD TOTAL 18.000
Dando como capacidad total de 18.000 Btu/h, para la selección del equipo de aire
acondicionado.
En la actualidad existen diversos programas informáticos, que realizan todos estos
cálculos, simplificando el tiempo y precisión del cálculo.
Página 28 de 29
13. BIBLIOGRAFIA
http://es.wikipedia.org/wiki/Refrigeraci%C3%B3n_por_compresi%C3%B3n
http://refrinoticias.com/?p=397
http://www.fi.uba.ar/archivos/posgrados_apuntes_CAPITULO_VENTILACION_GeNERAL
http://es.wikipedia.org/wiki/Ventilaci%C3%B3n_selectiva
http://betzasuarez.blogspot.com/
http://www.mundohvacr.com.mx/mundo/2012/07/conceptos-y-cambios-de-aire-por-hora-
para-la-ventilacion/
https://arquigrafico.com/los-chillers-sistemas-de-enfriamiento-ideal-para-grandes-
espacios/
http://listado.mercadolibre.com.ar/equipo-aire-acondicionado-central-rooftop
https://es.wikipedia.org/wiki/Bomba_de_calor
https://es.wikipedia.org/wiki/Calefacci%C3%B3n
https://es.wikipedia.org/wiki/Humidificador
https://es.wikipedia.org/wiki/Deshumidificador
Página 29 de 29

Trabajo de Investigación Nº6 "Climatización"

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Trabajo de Investigación Nº6 "Climatización"

Cargado por

Copyright:

Formatos disponibles

CLIMATIZACIÓN INSTALACIONES INDUSTRIALES

UNIVERSIDAD AUTÓNOMA “GABRIEL RENÉ

TRABAJO DE INVESTIGACIÓN Nº6

La climatización es uno de los factores más importantes a considerar en las

La climatización consiste en crear unas condiciones de temperatura, humedad

Dar a un ambiente las condiciones de temperatura, humedad relativa y calidad

En el caso de una planta industrial, el objetivo es conseguir condiciones

Las condiciones pueden obtenerse controlando parámetros como ser:

 Temperatura: Logrando la temperatura de confort.

También denominados Sistemas HVAC (Heating, Ventilating and Air

Se denomina ventilación a la renovación del aire del interior de un ambiente

La ventilación industrial se refiere al conjunto de tecnologías(métodos) que se

La finalidad de la ventilación es:

 Asegurar la limpieza del aire respirable.

6.1. TIPOS DE VENTILACIÓN

Se aplica en lugares sin actividad que

Ejemplo de Ventilación cruzada

6.1.2. VENTILACIÓN FORZADA

Es la que se aplica en algún

Trata de inyectar aire forzado por

Esta se produce cuando se

Extractores y Ventiladores: utilizados para aumentar la velocidad del aire de

Extractor Centrífugo (para conductos)

6.2 CALIDAD DEL AIRE

Cabina de filtrado, con 3 etapas de Filtrado

Filtros plisados o encartonados

Filtro de carbón activado

7. CLIMATIZACIÓN DE VERANO O FRIO

La refrigeración es capaz de tratar los tres parámetros elementales de la

7.1. TIPOS DE SISTEMAS DE CLIMATIZACIÓN

La refrigeración puede darse por diferentes maneras:

 Mediante un ciclo basado en la compresión mecánica

7.1.1. MEDIANTE UN CICLO BASADO EN LA COMPRESIÓN MECÁNICA

Esto consiste en forzar mecánicamente la circulación de un refrigerante en un

PARTES DEL SISTEMA DE COMPRESION

PARTES DESCRIPCION ESQUEMA

Sus funciones consisten en

Son las encargadas de

7.1.2. MEDIANTE UN CICLO BASADO EN LA ABSORCIÓN

Aprovecha que las sustancias absorben calor al cambiar de estado, de líquido a

8. CLASIFICACION DE LOS SISTEMAS DE CLIMATIZACIÓN

8.1. CLIMATIZACIÓN POR PUNTO

Es este sistema es muy frecuente, para pequeños ambientes o ambientes

Son óptimos para las siguientes instalaciones:

TIPO CARACTERISTICAS ESQUEMA

Son equipos similares a los

Son equipos pequeños de un

8.2. CLIMATIZACIÓN CENTRALIZADA

Sistemas muy frecuentes para ambientes grandes, donde la ganancia térmica es

Sistemas Ideales para galpones, centros comerciales, galerías, depósitos, salas

TIPO CARACTERISTICAS ESQUEMA

El control (Encendido/Apagado) de estos equipos, se realiza mediante 1

9. CLIMATZIACION EN CALIENTE O CALEFACCIÓN

La Calefacción desde un punto de vista genérico, calefacción, es el método o

Por resistencias eléctricas, es decir

Es una máquina frigorífica que toma

Es un proceso que consiste en bajar o mantener el nivel de calor de un cuerpo o

Principales objetivos de la refrigeración

 La conservación de alimentos, medicamentos u otros productos que se

la mejor conservación de órganos en medicina o el transporte de

10.1. Ciclo ideal de refrigeración por compresión

PARTES DESCRIPCION ESQUEMA

Son las encargadas de
