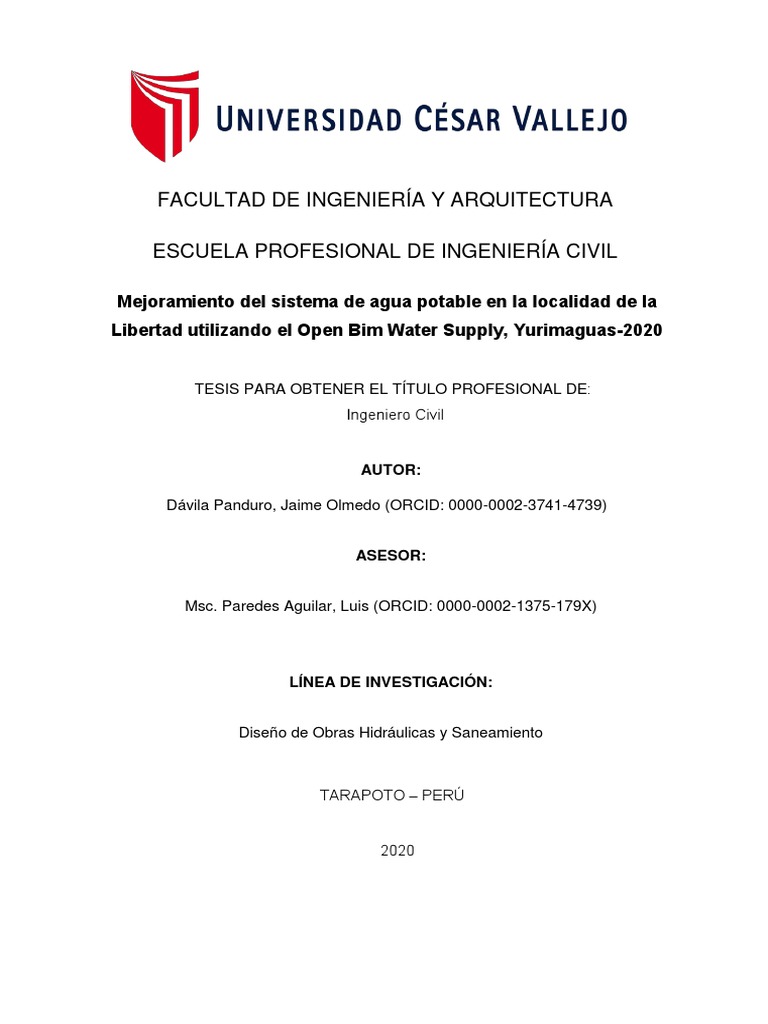

Caratula

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

Mejoramiento del sistema de agua potable en la localidad de la

Libertad utilizando el Open Bim Water Supply, Yurimaguas-2020

TESIS PARA OBTENER EL TÍTULO PROFESIONAL DE:

Ingeniero Civil

AUTOR:

Dávila Panduro, Jaime Olmedo (ORCID: 0000-0002-3741-4739)

ASESOR:

Msc. Paredes Aguilar, Luis (ORCID: 0000-0002-1375-179X)

LÍNEA DE INVESTIGACIÓN:

Diseño de Obras Hidráulicas y Saneamiento

TARAPOTO – PERÚ

2020
Dedicatoria

A mi Madre por ser el pilar de mi familia, por

su dedicación y trabajo para darnos las
mejores condiciones y oportunidades de
estudio y de vida.
A mi Padre por inculcarme los ejemplos de
responsabilidad, perseverancia y constancia
que lo caracterizan y que me ha infundado
siempre para cumplir mis metas y objetivos.
A mis hermanas por estar siempre presentes,
acompañándome para realizarme como
persona y profesional.

ii
Agradecimiento

Agradezco a Dios quién supo guiarme por el buen

camino, darme fuerzas para seguir adelante y ni
desfallecer en el intento; además de su infinita
bondad y amor, sobre todo, por regalarme una familia
maravillosa.
Un agradecimiento a mi asesor del curso, por
guiarme y ser paciente en el proceso de este análisis
y proyecto de tesis final.
A todos los docentes de la facultad de Ingeniería Civil
de la Universidad César Vallejo, dar gracias por todo,
por sus enseñanzas por guiarnos y transmitirnos sus
conocimientos las cuales nos serán de mucha
utilidad en el desempeño de nuestra profesión.

iii
 Índice de contenidos

Carátula .................................................................................................................... i
Dedicatoria .............................................................................................................. ii
Agradecimiento ...................................................................................................... iii
Índice de contenidos .............................................................................................. iv
Índice de tablas ....................................................................................................... v
Índice de gráficos y figuras ..................................................................................... vi
Resumen ............................................................................................................... vii
Abstract ................................................................................................................ viii
I. INTRODUCCIÓN ..............................................................................................9
II. MARCO TEÓRICO ......................................................................................... 13
III. METODOLOGÍA ............................................................................................. 19
3.1 Tipo y diseño de la investigación .............................................................. 19
3.2 Variables y operacionalización ................................................................. 20
3.3 Población. ................................................................................................. 22
3.4 Técnicas e instrumentos de recolección de datos .................................... 22
3.5 Procedimientos. ........................................................................................ 23
3.6 Método de análisis de datos ..................................................................... 23
3.7 Aspectos éticos......................................................................................... 24
IV. RESULTADOS................................................................................................ 24
V. DISCUSIÓN .................................................................................................... 33
REFERENCIAS ..................................................................................................... 36
ANEXOS ............................................................................................................... 43

iv
 Índice de tablas

Tabla 1. Tipo y Diseño de la Investigación .......................................................... 19

Tabla 2. Técnicas e instrumentos de recolección de datos ................................. 22
Tabla 3. Propiedades físicas y químicas del suelo .............................................. 24
Tabla 4. Equipos de medición .............................................................................. 29
Tabla 5. Determinación de costo del diseño óptimo de la red de agua potable
asentamiento humano la Libertad ........................................................................ 32

v
 Índice de gráficos y figuras

Figura 1. Parámetro de Potencial de Hidrógeno (Ph). ......................................... 25

Figura 2. Parámetro de Turbiedad (UNT). ........................................................... 26
Figura 3. Parámetro de Conductividad (Us/cm)................................................... 27
Figura 4. Parámetro de Temperatura (°C). .......................................................... 28
Figura 5. Diseño actual de la red de agua potable del asentamiento humano la
Libertad. ............................................................................................................... 30
Figura 6. Diseño óptimo de la red de agua potable del asentamiento humano la
Libertad utilizando el programa Open Bim Water Supply. .................................... 31

vi
 Resumen

La presente tesis de investigación se basó en el planteamiento de una nueva

distribución del sistema para agua potable en el AA. HH La Libertad, por existir un
deficiente suministro del líquido vital, el cual genera peligro en la salud de más de
1600 habitantes agrupadas en familias de bajos recursos económicos. Este líquido
vital en la mayoría de las horas del día no está presente, por lo que los habitantes
recurren al río Paranapura para abastecerse y otros compran de las cisternas que
espontáneamente pasan por el lugar.
Utilizamos el software Open Bim Water Supply para plantear una distribución
hidráulica vital que permite modernizar el suministro del agua en el AA.HH. la
Libertad, generando mejora en la condición de vida en cuanto a la salud del
poblador.

Palabras claves: Hidráulica vital, calidad de vida, suministro.

vii
 Abstract

This research thesis was based on the proposal of a new distribution of the drinking
water system in the AA. HH La Libertad, due to the existence of a deficient supply
of the vital liquid, which generates danger to the health of more than 1600
inhabitants grouped in families with low economic resources. This vital liquid in most
hours of the day is not present, so the inhabitants resort to the Paranapura river to
supply themselves and others buy from the cisterns that spontaneously pass
through the place.
We use the Open Bim Water Supply software to propose a vital hydraulic distribution
that allows modernizing the water supply in the AA.HH. La Libertad, generating
improvement in the living conditions regarding the health of the population.

Keywords: Vital hydraulics, quality of life, supply

viii
I. INTRODUCCIÓN
A nivel internacional se tiene los siguientes antecedentes, en la actualidad existen
ciudades en donde el agua se ha utilizado como integrador vinculante de espacios
urbanos, la carencia y demanda hídrica por la elevada demanda poblacional han
ocasionado enfermedades por infecciones intestinales y a la piel, con mayor
vulnerabilidad en niños y ancianos de los lugares más remotos de las grandes
ciudades en donde la presencia del gobierno es escaso; la distribución de este
elemento se realiza por camiones cisternas sin garantías de potabilización y
pureza del agua, afectando así la vida de la población. En México, la metrópoli
de Guadalajara (constituida por los gobiernos locales de zopopan, Tlaquepaque,
Tonalá y Guadalajara), acoge a un promedio de 3 millones 850 mil de pobladores,
en la actualidad presenta problemas, debido a su crecimiento explosivo de su
expansión territorial, ha vivido dificultades en distintos periodos en cuanto a
suministrar agua potable y eliminación de aguas residuales por ausencia y déficit
existente en saneamiento público. (Aguirre Alma y Morán Francisco, 2006, p.
175). A nivel nacional, según los datos Estadísticos y cifras proporcionadas por
INEI (2017), en zonas rurales se ha ubicado que existe una población de 2.64
millones de pobladores sin prestación de agua para su consumo, con 5.11
millones sin saneamiento público para aguas residuales y solo un 12 % de
habitante si poseen saneamiento (agua y desagüe), en buen estado; la posible
solución para las cifras antes mencionadas se obtendría mediante un gestión
organizada de las instituciones públicas y organizaciones u organismos
relacionados a promover y desarrollar proyectos de infraestructura e inversión de
los recursos hídricos, se puede corregir con una buena administración de los
recursos hídricos. Sin embargo, hay un problema adicional: al abastecimiento de
agua potable, el estado no articular programas que puedan garantizar la ejecución
de proyectos que permitan diseñar una adecuada práctica de suministro de agua
potable, todo este proceso puede desarrollarse mediante el programa CYPE
PERÚ, el Open BIM Water Supply es un software para diseñar sistemas de agua
potable mediante el cual se realiza el cálculo, creación de diseño, comprobando
el dimensionamiento automático de la red de agua, con la opción de elegir el tipo
de red óptima ( ramificadas, malladas o mixtas). Asimismo, permite la lectura de

9
modelos topográficos del terreno en diferentes formatos aplicando un coeficiente
de simultaneidad el cual permite aumentar o acortar los gastos, también
proporciona un coeficiente de mayoración con el cual se estima la pérdida de
piezas, calculando el tipo de conducción, diámetros, cantidad de caudal, presión
en el suministro también permite integrar elementos existentes según la posición
adecuada para cañerías (válvulas de varios tipos: de regulación, de presión,
caudal, etc., y bombas de impulsión). Permite la lectura de modelos topográficos
del terreno en formato IFC 4, si la obra está conectada a un modelo BIM (Building
Information Modeling) alojado en BIMserver.center que contenga el fichero IFC4
con los datos del terreno definidos en una entidad del tipo IfcGeographicElement.
A nivel local a mérito a los estudios citados líneas arriba se procederá a realizar
la presenta investigación que consiste en plantear una nueva distribución para
agua potable, en la región Loreto, específicamente en el AA. HH. Libertad, situado
dentro del distrito de Yurimaguas, Provincia de Alto Amazonas; dicha localidad
tiene una población de 1600 habitantes, agrupadas en familias de bajos recursos
económicos y una densidad de 06 habitantes por familia, en ella se observa
deficiencia en el suministro del líquido vital el cual genera peligro en la salud con
respecto a la condición de vida de los habitantes, en la mayoría de las horas del
día este líquido elemental no está presente, por lo cual sus habitantes recurren al
río Paranapura para abastecerse, y otros compran de las cisternas que
esporádicamente aparecen por el lugar; esto debido a la mayor demanda de la
comunidad, por el inexistente diseño que abastezca del líquido, generando
dolencias infecciosas entéricas, dérmicas causadas por las compresiones
hidráulicas muy por el límite de lo tolerable, impidiendo que el mismo sea
suministrado en forma eficaz. Es por eso que el plan de indagación contempla
plantear una distribución hidráulica vital mediante el software Open BIM Water
Supply. Asimismo, planteamos la formulación del problema: ¿cuál es el diseño de
la red de agua potable del poblado de la Libertad utilizando el software Open Bim
Water Supply, Yurimaguas 2020?A su vez contemplamos los problemas
específicos: ¿cuáles son las propiedades físicas y químicas del suelo del
asentamiento humano la Libertad, Yurimaguas 2020?, ¿cuáles son las
propiedades físicas y químicas del agua que la población del asentamiento
humano la Libertad utiliza diariamente, Yurimaguas 2020?, ¿cuál es el diseño

10
actual de la red de agua potable del poblado la Libertad, Yurimaguas 2020?, ¿cuál
es el diseño óptimo de la red de agua potable del poblado la Libertad mediante el
software Open Bim Water Supply?, ¿cuál es el costo del diseño óptimo de la red
de agua potable del poblado la Libertad, Yurimaguas 2020?. Se tiene la siguiente,
justificación teórica: Esta investigación busca mediante los criterios esenciales el
diseño de obra, planteando una distribución de abastecimiento hidráulica vital,
conocer parámetros que sirvan para modernizar el diseño del líquido vital
mediante el sistema Open Bim Water Supply, mejorando la condición de vida,
demostrando por medio de los resultados, buscando resolver el problema hallado
del sector. De modo que la justificación práctica: La investigación se ejecutó por
la necesidad imperativa de buscar una mejora en el sistema de suministro del
líquido vital brindando una mejor condición de vida para la población, así mismo
desarrollar una mayor economía con sentido social. Ya que para la justificación
por conveniencia: El actual estudio busca permitir en un futuro a la Municipalidad
Provincial de Alto Amazonas del distrito de Yurimaguas, e instituciones afines,
como proyecto de inversión de gran envergadura, renovar la condición de vida del
poblado La Libertad. Dado que la justificación social: El planteamiento hidráulico
del líquido vital, beneficiara al poblado generando una mejora en su condición de
vida en cuanto a su salud, reduciendo las enfermedades por infecciones
intestinales y de la piel. Para terminar la justificación metodológica: se justifica
porque para la investigación se aplicaron instrumentos para obtener y recolectar
datos por medio de la observación del sector en estudio los cuales servirán para
elaborar el proyecto que se pretende desarrollar un diseño adecuado mediante el
sistema Open Bim Water Supply. Asumiendo el objetivo general: Realizar el
diseño de la red de agua potable del asentamiento humano la Libertad utilizando
el programa Open Bim Water Supply, Yurimaguas 2020.Por otra parte, tendremos
los objetivos específicos: Determinar las propiedades físicas y químicas del suelo
del asentamiento humano la Libertad, Yurimaguas 2020. Determinar las
propiedades físicas y químicas del agua que la población del asentamiento
humano la Libertad utiliza diariamente, Yurimaguas 2020.Determinar el diseño
actual de la red de agua potable del asentamiento humano la Libertad,
Yurimaguas 2020. Determinar el diseño óptimo de la red de agua potable del
asentamiento humano la Libertad utilizando el programa Open Bim Water Supply.

11
Determinar el costo del diseño óptimo de la red de agua potable del asentamiento
humano la Libertad, Yurimaguas 2020. Por otro lado, se define la hipótesis
general: mediante el diseño de la red de agua potable del asentamiento humano
la Libertad utilizando el programa Open Bim Water Supply, se mejorará las
características técnicas de dicho sistema; asimismo, se ha obtenido las hipótesis
específicas: Con la determinación de las propiedades físicas y químicas del suelo
de la asentamiento humano la Libertad se mejorará las propiedades técnicas del
diseño, con la determinación físicas y químicas del agua que la población del
asentamiento humano la Libertad utiliza se mejorará las condiciones fisiológicas
del sistema, con la determinación del sistema actual del sistema de agua potable
se mejorará el diseño, con la determinación del sistema óptimo de la red de agua
potable del asentamiento humano la Libertad se mejorar la calidad de vida de los
pobladores y por ultimo con la determinación del costo del diseño óptimo de la red
de agua potable del asentamiento humano la Libertad se obtendrá una mejor
visión de los costos elaborados mediante un programa.

12
II. MARCO TEÓRICO
Según las investigaciones internacionales se tiene el siguiente autor FIGUEROA,
Thalía. En su trabajo de investigación titulado: Diseño de las obras de
mejoramiento del sistema de agua potable para la población de cuyuja como parte
de las obras de compensación del proyecto hidroeléctrico victoria. (tesis pregrado)
- Pontificia Universidad Católica del Ecuador (2016). Concluye: edificando una
nueva línea para conducir 1700 metros aproximadamente de agua cruda hacia la
planta de potabilización, podrá proveer la cantidad requerida para abastecer a la
población, con 1.87 l/s con un diámetro de 63 mm según el requerimiento de la
población. Por otra parte, ENRIQUE, Gerardo. En su trabajo investigación titulado:
Proyecto de mejoramiento del sistema de distribución de agua para el casco
urbano de cucuyagua, copán. (tesis pregrado)- Universidad Nacional Autónoma
de Honduras (2012). Concluye en que: su diagnóstico define la necesidad de
desarrollar un nuevo diseño para mejorar su planteamiento de distribución para el
líquido vital agua dentro del núcleo urbano de Cucuyagua y Copan para cambiar
su obsoleta planta la cual en la actualidad tiene fallas en el abastecimiento, calidad
y cantidad del agua para la población. Así mismo se tiene las siguientes
investigaciones nacional de CARHUAPOMA, Jenny Claudia, CHAHUAYO, Adolfo
Rogers. En su trabajo de investigación titulado: Diseño del sistema de
abastecimiento de agua potable en la rinconada de pamplona alta, aplicando
epanet y algoritmos genéticos para la localización de válvulas reductoras de
presión. (tesis pregrado) - Universidad Peruana de Ciencias Aplicadas Perú
(2019). Concluye que: se ha comprobado que el programa EPANET posee la
capacidad de adaptarse a las necesidades del investigador en el ámbito del
cálculo y diseño hidráulico de abastecimiento del líquido vital, al realizar la
programación en C++ con el uso de la librería (dll) EPANET Programmer Toolkit,
se asignó el consumo en los nodos de la red de manera automática (Anexo 4), y
adicionalmente con la aplicación del Algoritmo Genético Multiobjetivo en conjunto
con el motor de cálculo del EPANET, se ubicaron las válvulas reductoras de
presión a una cota y presión de regulación adecuada. Por otra parte, DOROTEO,
Félix. En su trabajo de investigación titulado: Diseño del sistema de agua potable,
conexiones domiciliarias y alcantarillado del asentamiento humano “los pollitos” –
Ica, usando los programas watercad y sewercad. (tesis pregrado) - Universidad

13
Peruana de Ciencias Aplicadas Perú (2014). Concluye que: la tubería principal y
de derivación no serán menores a 0.60 m/s”, considerando la velocidad de flujo y
distribución de agua potable, su velocidad obtenida al realizar la segunda
interacción se ubique por debajo de los valores recomendados se aceptaran en el
diseño estableciendo que lo sugerido por SEDAPAL no tiene carácter de
restricción a la velocidad menor al valor de 0.60 m/s”. A nivel local se tiene la
siguiente investigación. Para GUEVARA, Billy. En su trabajo de investigación
titulado: Diseño del sistema de agua potable para mejorar la calidad de vida en la
localidad de Huañipo-San Antonio, Picota, San Martín. (tesis pregrado) -
Universidad Cesar Vallejo Perú (2018). Concluye que: el diseño muestra una gran
alternativa en funcionalidad y eficacia en la distribución del líquido vital, los cuales
fueron resultados de los cálculos hidráulicos realizados, el manantial de
abastecimiento se hará de forma directa mediante edificaciones de regulación
para el caudal máximo diario durante el tiempo del diseño buscando satisfacer los
requerimientos vigentes de la reglamentación del país, el resultado del cálculo
hidráulico se adquirió: gracias a la captación del planteamiento hidráulico del
líquido vital, realizando mejoras en infraestructura, cámara de toma, tanque con
volumen de 90𝒎𝟑 para la población Huañipo y para la población de San Antonio
un reservorio de 25𝒎𝟑 , se considera el alcantarillado mediante una red de tubería
con sistema de salida habitual conectadas entre sí que funciona por gravedad
como si fueran tanques Imhoff. Así como también Quispe, Royber. En su trabajo
de investigación titulado: “Evaluación y mejoramiento del abastecimiento del
sistema de agua potable aplicando golpe de ariete, barrio Partido Alto-Shanao-
Lamas-2018”. (tesis pregrado)- Universidad Cesar Vallejo Perú (2018). Concluye
que: es necesario brindar una prestación de agua potable continua para el barrio
partido alto del distrito de Shanao, como prioridad mejorando en salubridad y
mejores condiciones para la población. Siguiendo con la investigación tuvimos los
siguientes conceptos, variable independiente, mejoramiento de un sistema de
agua potable con el sistema Open Bim Water Supply: CEPIS/OPS, (2004),
expresa que se le llame sistema de agua; al grupo constituida por tuberías las
cuales son elementos integrales dentro de una organización hidráulica que cobija
un sistema de suministro hidráulico del líquido, la dotación del líquido se da
mediante cañerías de PVC, con distintos diámetros según el caudal que se

14
transportara por su interior, dentro del sistema se debe contemplar una línea de
captación de agua, también una línea de aducción y su línea de conducción para
poder destruir la red en forma relacionada y paralela con la línea de conducción
para lograr suministrar una determinada zona. (p.6). Según la OMS define como
finalidad primordial dotar a un poblado, líquido vital en calidad, cantidad necesaria
para cubrir su demanda satisfactoriamente. Para BATRES, (2010); sostiene que
un sistema está organizado según la diversidad en infraestructuras, equipos,
servicios, con el único fin de dotar líquido vital a una población determinada, para
usos domésticos, industriales, públicos y otros usos según el requerimiento a
utilizar considerando la calidad, apariencias bacteriológicas, química y física del
agua. (p.33). El programa Open Bim Water Supply es un software para diseñar
sistemas de agua potable mediante el cual se realiza el cálculo, creación de
diseño, comprobando el dimensionamiento automático de la red de agua, con la
opción de elegir el tipo de red optima (ramificadas, malladas o mixtas). Además,
permiten interpretar patrones topográficos de la parcela en formato IFC4. Además,
la incorporación en el flujo de trabajo Open BIM de Abastecimiento de agua y
Open BIM Water Supply, permite importar un fichero IFC4 que incluya el modelo
topográfico de la parcela definida, según su naturaleza del tipo
IfcGeographicElement. los resultados que pueden consultarse en pantalla (datos
de cálculo de nudos y datos de cálculo de tramos con resultados por hipótesis,
combinaciones o envolventes), el programa genera la documentación del proyecto
que se detalla a continuación (listados y planos). Esta documentación puede
imprimirse desde el programa, exportarse en diversos formatos y exportarse al
software BIM establecido en la organización BIMserver.center si la obra se ha
conectado a un modelo BIM. Los listados del programa son: Memoria de cálculos,
resultados en nudos, resultados en tramos. En los planos de instalación: Cuadros
de mediciones, cuadros de excavaciones, información de resultados. Nudos y
Tramos. Definición de agua potable: líquido elemento que al ser consumido por el
hombre proporciona salud sin perjuicios, además no deteriora los materiales
empleados en la construcción. (AGÜERO, 1997, p. 32). Tipos de fuentes de agua:
ERCILIO Y RODRÍGUEZ, (2005), manifiestan que los principales tipos de fuentes
de agua son: Manantiales: lugar donde el agua nace a la superficie desde su
interior (puentes subterráneos). Arroyos: fuente de corriente natural continua de

15
bajo caudal que depende del cambio estacional. Grande corriente y ríos: fuente
de tipo natural, no son muy utilizadas debido a la contaminación que posee, se
utilizan para arietes hidráulicos, solo son utilizadas para el abastecimiento de
poblaciones ubicadas en lugares de mayor altitud siendo difícil el acceso de agua.
Legalidad de las aguas: los usuarios tienen derecho a utilizar una determinada
fuente de agua. (p.65). Fuentes de abastecimiento de agua: se distribuye
mediante un sistema integrado de tuberías conocidas como conductores, los
cuales se ubican dentro de la superficie del suelo, por lo general están distribuidas
en vías o carreteras, aceras, permitiendo ubicar puntos de abastecimiento para
servicio de bombeo. (GRAY, 1994, p.117). Transporte para agua de consumo
humano; mediante obras o infraestructuras civiles por medio de las cuales se
transporta el aula, desde su núcleo de captación, llevándola al reservorio de
tratamiento potable, dichas infraestructuras deben poder albergar y movilizar una
capacidad de caudal máximo diario tanto por gravedad como de bombeo. (p.4).
Parámetros de diseño: PRONASAR, (2004), determinan que los parámetros de
un planteamiento de sistema hidráulico estudian: Población de Diseño; el
diseñador proyecta una determinada población futura, considerando los datos
obtenidos de CENSOS u otras fuentes con respecto al crecimiento de la
población, los mismos que serán debidamente sustentados. Periodos de diseño;
son determinados en consideración de los factores siguientes: Tiempo útil de las
estructuras, equipos, la ampliación y su grado de dificultad, incremento de la
población, economía de escala; se recomienda preveer todas las etapas del
diseño de la red estén proyectadas hacia 20 años hacia adelante con respecto (
capacidad de las fuentes de abastecimiento, obras de captación, pozos, plantas
de tratamiento, reservorios, tuberías de conducción, impulsión y distribución,
equipos de bombeo y caseta de bombeo (p.87). Demanda de agua: GARCIA,
(2009); la dotación del líquido vital se calcula analizando variables las cuales son:
creación o planteamiento, poblado actual y futuro, demanda del líquido vital,
deducción del caudal. Periodo de creación o planteamiento; según DIGESA, está
sujeto al modelo del sistema a utilizar: Sistema por gravedad, sistema por bombeo,
sistema de tratamientos. Periodos (10 a 20 años). Toda red o sistema de tuberías
debe ser diseñado hacia 20 años. Poblado actual y futuro; esta se obtiene
recolectando información de los municipios locales, censo poblacional y de

16
viviendas. El poblado futuro, es obtenida mediante la fórmula:
(𝟏+𝒓𝒕)
Pf =Pa
𝟏𝟎𝟎

Pf: Población futura, Pa: Población actual, r: tasa de crecimiento anual por mil,
t: N° de años. Dotación de agua: es expresada en litros por cada habitante al día
(Ippd), y DIGESA, en el caso de zona rurales los parámetros son: son la sierra,
son la costa, son la selva, módulo (50,60,70 Ippd). El fondo Perú Alemania
considera las cantidades siguientes de dotación: tipo de proyecto, líquido vital en
viviendas con alcantarillado, líquido vital en viviendas con letrinas, líquido vital con
piletas, dotación (30,50,100 Ippd). Ippd= litro por habitante al día, se considera
cambiar el uso de letrinas por alcantarillado, también las piletas a instalaciones de
viviendas, también es recomendable considerar dentro del diseño las
instalaciones con dotación a futuro de 100 Ippd. Caudales de diseño, son
parámetros: caudal medio diario (Qm), caudal máximo diario (Q.max.d), caudal
máximo horario (Q.max.h). Para este cálculo, se debe considerar la siguiente
variable:
𝒎ó𝒅𝒖𝒍𝒐 𝒅𝒆 𝒄𝒐𝒏𝒔𝒖𝒎𝒐 𝒙 𝒑𝒐𝒃𝒍𝒂𝒄𝒊𝒐𝒏𝒆𝒔 𝒇𝒖𝒕𝒖𝒓𝒂
Qm = 𝟖𝟔𝟒𝟎𝟎 𝒔𝒆𝒈 ( 𝟐𝟒 𝒉𝒓𝒔)

Q max d = 1.3 Qm, Q max h = 2.0 Qm. El caudal Q max d, sirve para diseñar la
recolección, tramo de conducción y contenedor por reservorio. En Q max h, se
utiliza para diseñar el aductor y sistema de distribución. De requerir el caudal
máximo horario, se renuncia al contenedor por reservorio dentro del sistema. (p.
11). Calidad de agua: según el Plan nacional de recursos hídricos del Perú – ANA
(2015), calidad de agua tiene por definición; cuando el agua dentro de su
estructura tiene propiedades biológicas, químicas, radiológicas y físicas con
buenas condiciones para su consumo, en el caso del Perú su calidad y pureza se
considera critica en algunas regiones, siendo un problema constante, impidiendo
utilizar con eficiencia este recurso, comprometiendo el suministro en cantidad y
calidad, para las actividades de salud, económicas y medio ambiente, por
consiguiente corregir esta deficiencia inevitable e inalcanzable. Para la variable
dependiente se tiene los siguientes indicadores cuantitativos, Eficiencia del
sistema: según Suarez (2014), menciona que la eficiencia de un sistema de
abastecimiento de agua potable se asocia con el proceso de captar, conducir,

17
regularizar, potabilizar y distribuir el agua, desde la fuente natural hasta los
consumidores, con un servicio de calidad total. (p.11). Redes de distribución de
agua para consumo humano: respecto a la norma técnica O. S0.50, son ramales
de tuberías las cuales se encargan de distribuir el agua de manera eficiente a las
viviendas de un poblado para su consumo. Se le denomina con el nombre de
redes, este conjunto de tuberías es alimentado mediante la tubería principal, la
cual se emplaza en las veredas de las lotizaciones para cada una de ellas (lotes
o viviendas), también permite un circuito abierto y/o cerrado, pudiendo estar
incluido o no como abastecimiento de un ramal distribuidor. Con una presión
estática menor a 50m donde se ubique el punto de la distribución. Cuando la
demanda horaria sea máxima su fuerza no debe ser menor a 10 m. para abastecer
zonas rurales la fuerza mínima no debe ser menor de 50m en cualquier punto
línea de alimentación ni mayor a 60m. según establece la RM-173-2016-Vivienda
(R.N.E, 2006, p. 45). Topografía: según TÉLLEZ (2012). Establece la factibilidad
de cuantificar curvas de nivel, volumen del agua alojada por cada nivel o altura.
Para ello recomienda hacer un levantamiento topográfico mediante el cual se
obtendría los datos más confiables, la ubicación del sitio de la boquilla y vaso de
almacenamiento. (p.17). Caudal: Según (TÉLLEZ,2012). Promedio real del
volumen del agua obtenido por medio del medidor de agua el cual calcula el
volumen y cantidad en tiempo y lugar determinado. (p. 28).

18
III. METODOLOGÍA
3.1 Tipo y diseño de la investigación
De tipo aplicativa utilizando conocimientos científicos y estrategias para
cumplir los objetivos de la investigación de diseño pre-experimental, por
realizar una sola medición, con una sola variable.

D: O1 X O2
Dónde:
D: Diseño
X: Observación.
O1: Diseño de un sistema de agua potable con el sistema Open Bim
Water Supply.

O2: eficiencia del sistema

A continuación, la gráfica del diseño pre – experimental para el

mejoramiento del sistema de agua potable.

Tabla 1. Tipo y Diseño de la Investigación.

X1 (sistema de agua potable O1(7d) X1eficiencia del O2(14d)
utilizando el programa el sistema N° 1
Open Bim Water Supply,
alternativa N° 1.)

X0 (sistema de agua potable O1 ( 7d) X0 (sistema de agua O2 ( 14d)

sin el programa el Open Bim potable sin el
Water Supply) programa el Open
Bim Water Supply)

Fuente: Elaboración propia

Dónde:
GE: Grupo experimental con el programa
GC: Grupo de control sin el programa
X1: Sistema de agua potable utilizando el programa el Open Bim Water
Supply
X2: Eficiencia del sistema.
O1, O2: Medición de días

19
3.2 Variables y operacionalización
V1. Variable Independiente: Mejoramiento de un sistema de agua potable
con el sistema Open Bim Water Supply.
V2. Variable Dependiente: eficiencia del sistema.

20
 Operacionalización de variables

Variables Definición Definición Dimensiones Indicadores Escala de

Conceptual Operacional medición
Mejoramiento “Abastecer de “Sistema o red Propiedades - Propiedades del Intervalo
de un sistema agua potable en encargada de físicas y suelo o terreno.
de agua forma eficiente captación, químicas del - Corte longitudinal
potable con el a un poblado abastecimiento para suelo. del suelo o
sistema Open determinado en uno o varios poblados Propiedades terreno.
Bim Water la cantidad y según la cantidad físicas y - Curvas o línea de
Supply. salubridad requerida.”(TÉLLEZ, químicas del nivel.
necesaria según 2012). agua. - Niveles de
sus humedad natural.
necesidades a - Análisis
satisfacer”. granulométricos.
(Organización - Taxonomía
Mundial de la uniformizada de
Salud, OMS) suelos.
- Límite líquido y
plástico.
- Corte directo.
Eficiencia del Sistema de Incluye cualquier - Diseño - Cuadros de Intervalo
sistema abastecimiento medida que reduzca actual de la mediciones.
de agua potable la cantidad de agua red de agua - Cuadros de
que se asocia que se utiliza por potable. excavaciones.
con el proceso unidad de cualquier - Diseño - Información de
de captar, actividad, y que óptimo de la resultados.
conducir, favorezca el red de agua
regularizar, mantenimiento o potable.
potabilizar y mejoramiento de la
- Costo del
distribuir el calidad de agua.
diseño
agua, desde la
óptimo de la
fuente natural
red de agua
hasta los
potable.
consumidores,
con un servicio
de calidad total.
( Suarez 2014).

Fuente: Elaboración propia

21
3.3 Población (criterios de selección), muestra, muestreo, unidad de
análisis.
Población.
HERNÁNDEZ (2014) manifestó: “Las investigaciones de enfoques
cuantitativas se pretende acotar (medir las variables de estudio)
intencionalmente la información; de manera que se consolida las
creencias formuladas de una teoría y establecer con exactitud patrones
de comportamiento de una población” (p. 10).
HERNÁNDEZ (2014) manifestó: “Se involucra a muchos casos en la
investigación porque se pretende generalizar los resultados del estudio”
(p. 12).
La municipalidad alto amazonas hasta el año 2019 establece que el
poblado la libertad contaba con 1600 habitantes.
Determinación de la muestra
La muestra de la siguiente investigacion es de 1600 habitantes de la
localidad la libertad de Paranapura donde se medirá la eficiencia del
sistema de agua potable.
3.4 Técnicas e instrumentos de recolección de datos
Tabla 2. Técnicas e instrumentos de recolección de datos.

TÉCNICA INSTRUMENTOS FUENTE O

INFORMACIÓN
Encuesta Cuestionario Población

Toma de muestras de - Estudio topográfico. - Norma técnica

campo. - Estudio de mecánica peruana (NTP).

de suelos. - Autoridad nacional del

agua (ANA).

Revisión bibliográfica. Estudios bibliográficos Textos acordes a la

investigación.

Trabajo en gabinete. Materiales y equipos de Información.

oficina.

Fuente: Elaboración propia

22
 Validez.
El instrumento con el que se medirá y recolectar información para el
desarrollo de esta investigación será validado y aprobado bajo la
modalidad de juicio de expertos, dichos instrumentos deberán brindar
resultados confiables y claros. Según (Hernández et al., 2014, p.201).
Confiabilidad.
Cuando un instrumento obtiene consistencia y coherencia en su producto.
(Hernández et al., 2014, p.200), por ello esta investigación, utilizará
instrumentos del laboratorio de mecánica de suelos y pavimentos en la
Universidad Cesar Vallejo, Tarapoto, los cuales están debidamente
calibrados, modelados, normados según: Formato de Laboratorio de
mecánica de suelos y materiales, regido por NTP.
3.5 Procedimientos.
Para procesar y analizar los datos obtenidos en la investigación, los cuales
fueron realizados mediante el instrumento de recolección de datos
estadísticos, del mismo modo se utilizará el programa Open Bim Water
Supply.
3.6 Método de análisis de datos
Los datos recolectados de información procesada de estudios preliminares
serán procesados en un procesador Windows 10, formato de Excel, SPSS
V 24, Open Bim water Supply. El levantamiento topográfico se hará
utilizando estación total, permitiendo saber las propiedades del suelo, corte
longitudinal y curvas de nivel. Análisis hidrobiológicos para conocer las
propiedades físicas y químicas del líquido vital, la demanda y oferta del
agua por medio de los datos de investigación. Estudio de mecánicas de
suelo, determinando la estratificación del suelo según sus propiedades y
humedad.

23
 3.7 Aspectos éticos
La presente investigación se regirá en base a la guía observable 2020
proporcionada y aprobada por la Universidad César Vallejo, se respetó la
información como confidencial, debido a que, en el curso de la recopilación
teórica, se utilizó la norma ISO 0690, para avalar los derechos de autor de
las referencias bibliográficas.
IV. RESULTADOS.
4.1. Determinar las propiedades físicas y químicas del suelo del
asentamiento humano la libertad.

Tabla 3. Propiedades físicas y químicas del suelo.

PROFUNDIDAD CLASIFICACIÓN
CALICATA
DE LA MUESTRA
MUESTRA SUCS AASHTO
m.

C – 01 M1 0.30 – 1.50 CL A – 7-6(20)

C – 02 M2 0.30 – 1.50 CL A – 7-6(20)

C – 03 M3 0.30 – 1.50 CL A – 7-6(20)

C – 04 M4 0.30 – 1.50 CL A – 6(9)

C – 05 M5 0.30 – 1.50 CL A – 6(12)

Fuente: Elaboración propia

INTERPRETACION: Respecto al cuadro de estudios de suelos hicimos 05 calicatas

de una profundidad de 0.30m por 1.50, sus clasificaciones del sucs son de grano
fino con más de 50% que paso en tamiz N° 200. El aashto con sus respectivas
propiedades.

24
 4.2. Determinar las propiedades físicas y químicas del agua que la
población del asentamiento humano la libertad utiliza diariamente.
El estudio de agua se realizó en el campo, se obtuvo muestra de
diferentes puntos de la zona de estudio; los datos recogidos
corresponden a las zonas de: El oje – Playa Shantivela, Puente del rio
Paranapura, Puerto los Maderos y el puerto la Boca, en diferentes horas
del día, en los parámetros seleccionados y auxiliados por equipos y
herramientas de medición.

Primer Parámetro: Potencial de Hidrógeno (Ph).

Figura 1. Parámetro de Potencial de Hidrógeno (Ph).

PARÁMETROS : POTENCIAL DE HIDRÓGENO ( Ph)

PARÁMETROS : POTENCIAL DE HIDRÓGENO ( Ph)

7.95
7.9
7.9
7.85
7.8
7.8
PH

7.75
7.7 7.7
7.7
7.65
7.6
M1: OJE - PLAYA M2: PUENTE DEL RÍO M3: PUERTO LOS M4: PUERTO LA BOCA
SHANTIVELA PARANAPURA MADEROS
MUESTRAS

Fuente: Elaboración propia

Interpretación: La figura 1 referente al parámetro potencial de hidrógeno, nos

indica que la muestra 1 M1: sector Oje – Playa Shantivela tiene un potencial
hidrógeno de 7.9 Ph, la muestra 2 M2: sector Puente del rio Paranapura tiene un
potencial de hidrógeno de 7.8 Ph; la muestra número 3 M3: sector Puerto los
Maderos y 4 M4: sector Puerto la boca, registran los mismos resultados de potencial
de hidrogeno de 7.7 Ph. En resumen, el mayor potencial de hidrógeno lo tiene la
muestra numero 1 M1: sector: Oje - Playa Shantivela y el de menor potencial de
hidrógeno lo tienen las muestras 3 M3 y 4 M4 Puerto los Maderos y Puerto la Boca.

25
 Segundo Parámetro: Turbiedad (UNT).

Figura 2. Parámetro de Turbiedad (UNT).

PARÁMETROS : TURBIEDAD ( UNT)

PARÁMETROS : TURBIEDAD ( UNT)

185

180 M3: PUERTO LOS

M2: PUENTE DEL RÍO
MADEROS; 178.5
PARANAPURA; 177.7
175

170

165
M4: PUERTO LA
BOCA; 161.8
UNT

160

155
M1: OJE - PLAYA
150 SHANTIVELA; 151.3

145

140

135
M1: OJE - PLAYA M2: PUENTE DEL RÍO M3: PUERTO LOS M4: PUERTO LA BOCA
SHANTIVELA PARANAPURA MADEROS
MUESTRAS

Fuente: Elaboración propia

Interpretación: En la siguiente figura 2 sobre turbiedad, nos indica que la muestra

número 1 M1: Oje – playa de Shantivela registra el índice más bajo de turbiedad
con un 151.3 UNT; la muestra numero 2 M2: Puente del rio de Paranapura registra
una turbiedad de 177.7 UNT; la muestra número 3 M3: Puerto los maderos registra
el mayor índice de turbiedad con 178.5 UNT, y la nuestra numero 4 M4: Puerto la
boca registra una turbiedad de 161.8 UNT. En resumen, la muestra 3 M3 que
corresponde al sector Puerto los Maderos registra el mayor índice de turbiedad y la

26
muestra 1 M1 que corresponde al sector Oje- Paya Shantivela registra el menor
índice de turbiedad.

Tercer Parámetro: Conductividad. (Us/cm)

Figura 3. Parámetro de Conductividad (Us/cm).

PARÁMETROS : CONDUCTIVIDAD ( Us/cm)

PARÁMETROS : CONDUCTIVIDAD ( Us/cm)

225
220
219
215
210
US/ CM

205 205
200
197
195 195
190
185
180
M1: OJE - PLAYA M2: PUENTE DEL M3: PUERTO LOS M4: PUERTO LA
SHANTIVELA RÍO PARANAPURA MADEROS BOCA
MUESTRAS

Fuente: Elaboración propia

Interpretación:

En la siguiente figura 3 sobre conductividad, nos indica que la muestra número 1

M1: Oje – playa de Shantivela registra un índice de 205 Us/cm de conductividad; la
muestra numero 2 M2: Puente del rio de Paranapura registra una conductividad de
197 Us/cm; la muestra número 3 M3: Puerto los maderos registra el menor índice
de conductividad con un 195 Us/cm, y la nuestra numero 4 M4: Puerto la boca
registra el mayor índice de conductividad con 219 Us/cm. En resumen, la muestra
4 M4 registra el mayor índice de conductividad y la muestra 3 M3 registra el menor
índice de conductividad.

27
Cuarto Parámetro: Temperatura.

Figura 4. Parámetro de Temperatura (°C).

PARÁMETROS : TEMPERATURA ( °C)

PARÁMETROS : TEMPERATURA ( °C)

28
27.9 27.9
27.8
27.7
27.6 27.6
°C

27.5 27.5
27.4
27.3 27.3
27.2
27.1
27
M1: OJE - PLAYA M2: PUENTE DEL RÍO M3: PUERTO LOS M4: PUERTO LA BOCA
SHANTIVELA PARANAPURA MADEROS
MUESTRAS

Fuente: Elaboración propia

Interpretación:

En la siguiente figura 4 sobre temperatura, nos indica que la muestra número 1 M1:
Oje – playa de Shantivela registra el más alto índice de temperatura con un 27.9°c;
la muestra numero 2 M2: Puente del rio de Paranapura registra una temperatura de
27.5°c; la muestra número 3 M3: Puerto los maderos registra una temperatura de
27.6°c y la nuestra numero 4 M4: Puerto la boca registra el menor índice de
temperatura con un 27.3°c. En resumen, la muestra 1 M1 que corresponde al sector
Oje- Playa de Shantivela registra el más alto índice de temperatura y la muestra 4
M4 que corresponde al sector Puerta la Boca registra el menor índice de
temperatura.

En esta labor se han utilizados equipos y herramientas adecuadas de medición,

cuya relación detallamos en el siguiente cuadro.

28
 Tabla 4. Equipos de medición.

EQUIPOS DE MEDICION A UTILIZAR PARA HACER LOS SIGUIENTES

ENSAYOS.
potencial de hidrogeno ( Ph) = Peachímetro
turbiedad = Turbidímetro
conductividad = Conductímetro
temperatura = Termómetro
Fuente: Elaboración propia

29
 4.3. Determinar el diseño actual de la red de agua potable del
asentamiento humano la libertad.

Figura 5. Diseño actual de la red de agua potable del asentamiento humano

la Libertad.

Fuente: Elaboración propia

Interpretación: En la siguiente figura se observa el diseño actual de la red de agua

potable del asentamiento humano la libertad del Paranapura, en ella se muestra
cómo será la distribución ordenada de la red en sus diferentes líneas de
distribución. Este diseño será el referente principal para futuros trabajos de
extensión de la red según la expansión demográfica del asentamiento.

El diseño de la red precisa dos líneas de acción: la línea de aducción que contempla
la utilización de tubería de PVC de 3’ y la línea de distribución con dos ramales de
tuberías de 2’ y ½’. Asimismo, se observa un reservorio que permitirá la distribución
del agua a las diferentes viviendas de manera permanente.

30
 4.4. Determinar el diseño óptimo de la red de agua potable del
asentamiento humano la libertad utilizando el programa Open Bim
Water Supply.

Figura 6. Diseño óptimo de la red de agua potable del asentamiento humano

la Libertad utilizando el programa Open Bim Water Supply.

Fuente: Elaboración propia

Interpretación: En la siguiente figura se observa el diseño óptimo de la red de agua

potable del asentamiento humano la libertad según el programa Open Bim Water
Supply. El diseño nos da a conocer que tiene dos ramales de conducción, el primero
de ellos llamado nudos de transición (N) con 36 nudos en su recorrido

31
 y el segundo llamado diámetros normalizados (DN) de 80 diámetros entre
compartimiento. Al contar con este diseño, los trabajos de extensión de la red por
el incremento de los beneficiarios, así como de arreglos por deterioro en los ramales
serán más fáciles y precisos aminorando los costos de mantenimiento.

4.5. Determinar el costo del diseño óptimo de la red de agua potable del
asentamiento humano la libertad.

Tabla 5. Determinación de costo del diseño óptimo de la red de agua potable

asentamiento humano la Libertad.
Abastecimiento Abastecimiento con el
mediante el programa carro de cisterna.
Open Bim Water Supply.
Costo S/. 3000 soles 5000 soles

Tiempo 1 mes 4 meses

Durabilidad 5 años 12 meses

Salubridad Garantiza un adecuado Origina problemas en la

servicio. población al no llegar al
lugar oportunamente.

Modernidad Aplicación de diseños y Procedimientos

técnicas actualizadas en rudimentarios en la
construcción. adquisición del agua.

Fuente: Elaboración propia

Interpretación: En el siguiente cuadro se determinó el costo del diseño,

comparando con diferentes abastecimientos; uno con el programa open bim water
Supply y el otro utilizando un carro cisterna. Producto de esta comparación nos da
a entender que es necesario diseñar con el programa open bim water supply para
evitar constantes desabastecimientos de agua y recurrir a usar el carro cisterna
encarando el costo del líquido vital.

32
V. DISCUSIÓN
La presente investigación tuvo como objetivo general: Realizar el diseño de la red
de agua potable del asentamiento humano la Libertad utilizando el programa Open
Bim Water Supply, Yurimaguas 2020. Teniendo como los principales objetivos
específicos de: Determinar las propiedades físicas y químicas del suelo y/o agua
del asentamiento humano la Libertad, así mismo el diseño actual, optimo y el costo
de la red de agua potable utilizando el programa Open Bim Water Supply. A
diferencia de FIGUEROA, (2016) donde concluye que edificando una nueva línea
que conduce 1700 metros aproximadamente con agua cruda hacia la planta de
potabilización, va a proveer una cantidad requerida para su abastecimiento de su
población con un 1.87 l/s de diámetro de 63 mm según el requerir de la población,
estos datos se relaciona con esta investigacion debido a que con el desarrollo del
diseño se lograra el abastecimiento del agua del rio para posteriormente mediante
el diseño de tuberías logrará la potabilización de dicho elemento de esa manera
conducir y distribuir aproximadamente 1000𝒎𝟑 litros de agua apto para el
consumo humano de la población del asentamiento humano . Del mismo modo
para GUEVARA, (2018) donde concluye que un diseño muestra una gran
alternativa de funcionalidad y eficacia para la distribución del líquido vital, por los
cuales fueron los resultados provenientes de los cálculos hidráulicos realizados,
el recurso del manantial de abastecimiento se hará de forma directa mediante
edificaciones de regulación para el caudal máximo diario, durante el tiempo del
diseño se buscó satisfacer los requerimientos vigentes del reglamento del país,
para el cálculo hidráulico se adquirió: gracias a la captación del planteamiento
hidráulico del líquido vital, se ira realizando mejoras en las infraestructuras,
cámara de toma, tanque con un volumen de 90𝒎𝟑 para las poblaciones de
Huañipo y San Antonio con un reservorio de 25𝒎𝟑 , también se considera el
alcantarillado una red de tubería con un sistema de salida habitual conectadas
entre sí que funciona por gravedad como si fuera tanques Imhoff, dicho resultados
coincide que una dotación por vivienda es de 300 l/(día x hab) para un caudal de
tipo medio, por el otro calculo diario es de 1.25l/s, para horario 2.4l/s. el caudal en
zonas verdes es de 1.5l/s en cada hidrante 16.66l/s, se calculara esta red a su
totalidad de fundición dando a comenzar con un diámetro de 80 mm que está
establecido para la población.

33
VI. CONCLUSIONES
En la presente Tesis, se realizó el trabajo de campo y la posterior sistematización
de los conocimientos manejados y adquiridos para la creación de dicho
mejoramiento del sistema de agua potable en la localidad de la libertad utilizando
el Open Bim Water Supply. Las principales conclusiones obtenidas en el trabajo
son las siguientes.

6.1. Después de haber realizado las cinco muestras de calicatas y el estudio de

las propiedades físicas y químicas del suelo del asentamiento humano la
libertad de Paranapura las mismas que pasaron por diferentes parámetros
y clasificaciones, se concluye que cumplen con los requisitos para elaborar
el mejoramiento del sistema de agua potable.

6.2 Se realizó 04 muestras de agua de diferentes lugares y horarios, se tomaron

04 parámetros de referencia. El primer parámetro tiene un 7.9 de potencial
de hidrogeno en la muestra 1, el segundo parámetro se tiene un 178.5 de
turbiedad en la muestra 3, el tercer parámetro tiene 219 de conductividad
en la muestra 4 y el cuarto parámetro tiene un 27.9 de temperatura en la
muestra 1.

6.3 Realizado el estudio sobre el suministro del agua en el asentamiento

humano la libertad del Paranapura, se observa que este servicio presenta
dificultades por no contar con un diseño de red de distribución de agua.

6.4 El programa open bim water supply es una alternativa de solución en la

mejora del abastecimiento de agua potable, por diseñar redes de
distribución de agua viable en cualquier lugar.

6.5 Con la aplicación del programa open bim water supply, el costo del diseño
de la red de agua potable del asentamiento humano la libertad se abarata
y se garantiza un ordenamiento de la red de distribución en el asentamiento
humano.

34
VII. RECOMENDACIONES
La realización del presente trabajo me permite sugerir las siguientes
recomendaciones:

7.1 Para determinar las propiedades físicas y químicas del suelo, es necesario
realizar calicatas en el terreno para llevarlo al laboratorio y conseguir las
respuestas del estudio.

7.2 Es necesario realizar muestreo de agua en diferentes lugares y en horarios

diferentes con parámetros de referencia, para proceder a corregir índice y
porcentaje no aceptables en el agua.

7.3 Es necesario contar con un diseño de red de distribución de agua potable

que mejore el abastecimiento de agua potable en el asentamiento humano
la libertad del Paranapura.

7.4 Buscar la fuente de financiamiento para ejecutar mejoramiento del sistema

de agua potable usando el programa open bim water supply.

7.5 La aplicación del programa open bim water supply para el diseño de redes
de agua resulta favorable en su costo y en el ordenamiento urbanístico del
asentamiento humano la libertad de Paranapura.

35
REFERENCIAS

Carhuapoma, Jenny y Chahuayo, Adolfo (2019), Diseño del sistema de

abastecimiento de agua potable en la Rinconada de Pamplona Alta,
aplicando EPANET y algoritmos genéticos para la localización de válvulas
reductoras de presión. (Tesis Pregrado). Requerido por:
https://repositorioacademico.upc.edu.pe/bitstream/handle/10757/626349/Ca
rhuapoma_MJ.pdf?sequence=3&isAllowed=y

Cype Perú (2019), Abastecimiento de agua – Open Bim Water Supply. (Revista
editorial). Requerido por: http://open-bim-water-supply.cype.es/

Doreto, Felix (2014), Diseño del sistema de agua potable, conexiones domiciliarias
y alcantarillado del asentamiento humano “los pollitos” – Ica, usando los
programas Watercad y Sewercad. (Tesis Pregrado). Requerido por:
https://repositorioacademico.upc.edu.pe/bitstream/handle/10757/581935/D
OROTEO_CF.pdf?sequence=1&isAllowed=y

Villegas, Gianfranco (2017), Metodología computarizada de dimensionamiento de

redes de agua potable. Tesis para Título Profesional de Ingeniero Civil.
Universidad de Piura, Facultad de Ingeniería. (Tesis Pregrado). Requerido
por: file:///C:/Users/User/Downloads/ICI_249%20(2).pdf

Quevedo, Talía (2016), Diseño de las obras de mejoramiento del sistema de agua
potable para la población de cuyuja como parte de las obras de
compensación del proyecto hidroeléctrico victoria. (Tesis Pregrado).
Requerido por:
http://repositorio.puce.edu.ec/bitstream/handle/22000/11254/Tesis.pdf?seq
uence=1&isAllowed=y

Guevara, Billy (2018), Diseño del sistema de agua potable para mejorar la calidad
de vida en la localidad de Huañipo-San Antonio, Picota, San Martín. (Tesis

36
 Pregrado). Requerido por:
file:///C:/Users/User/Downloads/Guevara_DBG.pdf

Quispe, Royber (2018), Evaluación y mejoramiento del abastecimiento del sistema

de agua potable aplicando golpe de ariete, barrio Partido Alto-Shanao-
Lamas-2018. (Tesis Pregrado). Requerido por:
http://repositorio.ucv.edu.pe/bitstream/handle/20.500.12692/30729/quispe_
dr.pdf?sequence=1&isAllowed=y

ANA (2015). Plan nacional de recursos hídricos del Perú. ANA. (Revista).
Requerido por:
https://www.ana.gob.pe/sites/default/files/normatividad/files/res._jef._ndeg_
007-2015-ana_0_0.pdf

Adrianzén, Mellissa y Nureña, Luis. (2018). Diseño del mejoramiento y ampliación

del sistema de agua potable y saneamiento Nuevo San Martín, Distrito de
Huarmaca, Huancabamba, Piura. (Tesis Pregrado). Requerido por:
file:///C:/Users/User/Downloads/adrianzen_gm.pdf

Chirinos, Shirly. (2017). Diseño del sistema de abastecimiento de agua potable y

alcantarillado del Caserío Anta, Moro - Ancash 2017. (Tesis Pregrado).
Requerido por: file:///C:/Users/User/Downloads/chirinos_as%20(1).pdf

Gonzales, Luis. (2017). Diseño de alcantarillado de agua potable y su relación con

la calidad de vida de los pobladores del Asentamiento Humano Los Pinos I
Etapa Distrito de Santa María - 2017. (Tesis Pregrado). Requerido por:
http://repositorio.unjfsc.edu.pe/bitstream/handle/UNJFSC/1750/RESUMEN
%20-%20TFIC%20-%2001%20-%2012.pdf?sequence=3&isAllowed=y

37
Adjustment value of water leaage index in infrastructure. Garcia, Juan. Benavides,
Holger. 2019. 208, Medellín : s.n., 2019, Vol. 86. Requerido por:
http://www.scielo.org.co/scielo.php?script=sci_arttext&pid=S0012-
73532019000100316

Neyman-Scott-based water distribution network modelling. Alcocer, Victor.

Tzatchov, Velitcho. 2012. 2012, Vol. 32, págs. 32-36. Requerido por:
https://ideas.repec.org/a/spr/waterr/v26y2012i7p1779-1792.html

Rumiche, Cesar. 2019. Diseño hidráulico de la red de agua potable en el centro

poblado de Terela, Distrito de Castilla, Provincia de Piura, Departamento de
Piura, Abril. (Tesis Pregrado). Requerido por:
http://repositorio.uladech.edu.pe/bitstream/handle/123456789/13356/DISEN
O_AGUA_POTABLE_RUMICHE_CHAVEZ_CESAR_AUGUSTO.pdf?seque
nce=1&isAllowed=y

Díaz, Carlos (2013), Abastecimiento de agua potable para pequeñas comunidades

rurales por medio de un sistema de colección de lluvia-planta potabilizadora.
(artículo científico), Universidad Autónoma del Estado de México. Requerido
por: https://www.redalyc.org/articulo.oa?id=10401806

Briñes, karol (2014), Calidad del agua para consumo humano en el departamento
del Tolima. (artículo científico), Universidad de Antioquia Colombia.
Requerido por: http://www.scielo.org.co/pdf/rfnsp/v30n2/v30n2a06.pdf

Córdova, Flor (2018), Diseño de la línea de aducción y red de distribución para el

sistema de abastecimiento de agua potable en el caserío de barro blanco,
distrito de Uchiza, provincia de Tocache, departamento san Martín – 2018.
(artículo científico). Universidad Católica Los Ángeles de Chimbote.
Requerido por:
http://repositorio.uladech.edu.pe/bitstream/handle/123456789/13144/ARTIC
ULO-CORDOVA.pdf?sequence=1&isAllowed=y

38
FERNANDEZ, ALICIA (2013), El agua un recurso esencial (artículo científico),
Universidad de Buenos Aires Argentina. Requerido por:
https://www.redalyc.org/pdf/863/86325090002.pdf

Tuesca, Rafael (2015), Fuentes de abastecimiento de agua para consumo humano.

(artículo científico), UNI Barranquilla Instituto de Estudios Hidráulicos y
Ambientales (IDEHA) Universidad del Norte. Requerido por:
file:///C:/Users/User/Downloads/Dialnet-
FuentesDeAbastecimientoDeAguaParaConsumoHumano-
579327%20(2).pdf

Duran, Juan (2013), Los problemas del abastecimiento de agua potable en una
ciudad media. (artículo científico), Universidad de Guadalajara. México.
Requerido por: https://www.redalyc.org/articulo.oa?id=13803605

Torres, Marco Aurelio (2017), Gestión del agua en comunidades rurales; caso de
estudio cuenca del río guayuriba, meta-Colombia. (artículo científico),
Universidad de Caldas Manizales, Colombia. Requerido por:
https://www.redalyc.org/jatsRepo/3217/321753629005/index.html

Oblitas, Lidia (2015), Servicios de agua potable y saneamiento en el Perú:

beneficios potenciales y determinantes de éxito. (artículo científico),
Naciones unidas Santiago de chile. Requerido por:
https://www.cepal.org/es/publicaciones/3819-servicios-agua-potable-
saneamiento-peru-beneficios-potenciales-determinantes

Pérez, Juan Rafael (2014), Metodología de diseño de sistemas hidráulicos. (artículo

científico), Universidad Agraria de La Habana Fructuoso Rodríguez Pérez La
Habana, Cuba. Requerido por:
https://www.redalyc.org/pdf/932/93214203.pdf

39
Monforte, Gabriela (2012), Problemática del agua y la importancia de las aguas
subterráneas. (artículo científico), Facultad de Salud Pública y Nutrición.
Universidad Autónoma de Nuevo León. Monterrey, N.L., México. Requerido
por: file:///C:/Users/User/Downloads/Dialnet-EscenarioDelAguaEnMexico-
3238728%20(3).pdf

Hernández, Sandra (2018), Avances de la investigación sobre la gestión integral

del recurso hídrico en Colombia. (artículo científico). Universidad de Ciencias
Aplicadas y Ambientales, Bogotá Colombia. Requerido por:
http://www.scielo.org.co/pdf/rudca/v21n2/0123-4226-rudca-21-02-00553.pdf

Rodríguez, Beatriz (2013), Una visión sostenibilista sobre la escasez del agua dulce
en el mundo. (artículo científico). Escuela Universitaria. Terraza Barcelona,
España. Requerido por:
https://upcommons.upc.edu/bitstream/handle/2099/4234/Escribano.pdf

Gil, José (2018), Evaluación de la calidad del agua superficial utilizando el índice
de calidad del agua (ICA). Caso de estudio: Cuenca del Río Guarapiche,
Monagas, Venezuela. (artículo científico). Universidad Nacional Agraria La
Molina, Lima – Perú. Requerido por: file:///C:/Users/morif/Downloads/Dialnet-
EvaluacionDeLaCalidadDelAguaSuperficialUtilizandoE-6480001.pdf

López, Anne (2017), Determinación del Índice de Calidad de Agua para el sector
occidental del humedal Torca-Guaymaral empleando las metodologías
UWQI y CWQI. (artículo científico). Producción + Limpia diciembre de 2017.
Requerido por:
http://repository.lasallista.edu.co:8080/ojs/index.php/pl/article/view/1541

Guzmán, Blanca (2015), La calidad del agua para consumo humano y su asociación
con la morbimortalidad en Colombia, 2008-2012. (artículo científico). Instituto
Nacional de Salud, Bogotá, D.C., Colombia. Requerido por:
https://revistabiomedica.org/index.php/biomedica/article/view/2511

40
Villena, Jorge (2018), Calidad del agua y desarrollo sostenible. (artículo científico).
Facultad de Ingeniería Ambiental de la Universidad Nacional de Ingeniería.
Lima, Perú. Requerido por:
http://www.scielo.org.pe/scielo.php?script=sci_arttext&pid=S1726-
46342018000200019

Moreno, Paola (2015), Retos sobre la problemática del abastecimiento de agua

potable a nivel mundial, nacional y en Ciudad Juárez. (artículo científico).
Universidad Autónoma de Ciudad Juárez. Requerido por:
file:///C:/Users/morif/Downloads/Dialnet-
RetosSobreLaProblematicaDelAbastecimientoDeAguaPot-7129029.pdf

Fuentes, José (2013), Topografía. (artículo científico). Viveros de Asís 96,

Colombia. Requerido por:
http://www.aliat.org.mx/BibliotecasDigitales/ingenieria/Topografia.pdf

Chávez, A. (2017), El impacto de los caudales medioambientales en la satisfacción

de la demanda de agua bajo situaciones de cambio climático. (artículo
científico). Universidad de Piura, Perú. Requerido por:
https://www.elsevier.es/es-revista-ribagua-revista-iberoamericana-del-217-
articulo-el-impacto-caudales-medioambientales-satisfaccion-
S2386378115000043

llashac, Álvaro (2017), Mejoramiento de la cámara de captación, línea de

conducción y reservorio de almacenamiento de agua potable del caserío
bella vista, distrito de Cáceres del Perú, provincia de la santa, región Ancash
– 2017. (artículo científico). Universidad Católica Los Ángeles de Chimbote.
Requerido por: http://repositorio.uladech.edu.pe/handle/123456789/13135

Padrón, Ana (2013), El recurso agua en el entorno de las ciudades sustentables.

41
(artículo científico). Universidad Autónoma de Nuevo León. Monterrey, N.L.
Requerido por: file:///C:/Users/morif/Downloads/Dialnet-
ElRecursoAguaEnElEntornoDeLasCiudadesSustentables-3238576.pdf

42
 ANEXOS
Matriz de operacionalización de variables.
Operacionalización de variables
Variables Definición Definición Dimensiones Indicadores Escala
Conceptual Operacional de
medición
Mejoramiento “Abastecer de “Sistema o red Propiedades - Propiedades del Intervalo
de un agua potable encargada de físicas y suelo o terreno.
sistema de en forma captación, químicas del - Corte
agua potable eficiente a un abastecimiento para suelo. longitudinal del
con el poblado uno o varios Propiedades suelo o terreno.
sistema determinado poblados según la físicas y - Curvas o línea
Open Bim en la cantidad cantidad químicas del de nivel.
Water y salubridad requerida.”(TÉLLEZ, agua. - Niveles de
Supply. necesaria 2012). humedad
según sus natural.
necesidades a - Análisis
satisfacer”. granulométricos.
(Organización - Taxonomía
Mundial de la uniformizada de
Salud, OMS) suelos.
- Límite líquido y
plástico.
- Corte directo.
Eficiencia del Sistema de Incluye cualquier - Diseño - Cuadros de Intervalo
sistema abastecimiento medida que reduzca actual de la mediciones.
de agua la cantidad de agua red de - Cuadros de
potable que se que se utiliza por agua excavaciones.
asocia con el unidad de cualquier potable. - Información de
proceso de actividad, y que - Diseño resultados.
captar, favorezca el óptimo de
conducir, mantenimiento o la red de
regularizar, mejoramiento de la agua
potabilizar y calidad de agua. potable.
distribuir el - Costo del
agua, desde la diseño
fuente natural óptimo de
hasta los la red de
consumidores, agua
con un servicio potable.
de calidad
total. ( Suarez
2014).

Fuente: Elaboración propia

43
Solicitud de información referente a las características físicas del agua rio
Paranapura a la autoridad de SEDA LORETO de Yurimaguas.

44
Documentación legalizada para el estudio de aguas.

45
46
 ESTUDIOS DE AGUAS DEL RIO PARANAPURA

ECAS-AGUA: Categoría 1
Informe de
A1 A2 A3
ensayo con
Parámetros Unidad valor oficial Aguas que Aguas que Aguas que
N° J- pueden ser pueden ser pueden ser
00264544 potabilizadas potabilizadas potabilizadas
con con tratamiento con
desinfección convencional tratamiento
Avanzado

FÍSICOS QUÍMICOS
Conductividad us/cm 205.00 1 500 1 600 **
pH Unid. 7.90 6.5 – 8.5 5.5 – 9.0 5.5 – 9-0
Solidos Totales
mg/L 92.00 1 000 1 000 1 500
Disueltos
Turbidez UNT 151.30 5 100 **
INORGANICOS
Aluminio mg/L 0.304 0.9 5 5

Antimonio mg/L N.D.(<0.006) 0.02 0.02 **

Arsénico mg/L N.D.(<0.007) 0.01 0.01 0.15

Bario mg/L 0.054 0.7 1 **

Berilio mg/L N.D.(<0.005) 0.012 0.04 0.1

Boro mg/L N.D.(<0.008) 2.4 2.4 2.4

Cadmio mg/L N.D.(<0.001) 0.003 0.005 0.01

Cobre mg/L N.D.(<0.002) 2 2 2

Cromo mg/L N.D.(<0.001) 0.05 0.05 0.05

Hierro mg/L 0.278 0.3 1 5

Manganeso mg/L 0.015 0.4 0.4 0.5

Mercurio mg/L N.D.(<0.0001) 0.001 0.002 0.002

Molibdeno mg/L N.D.(<0.002) 0.07 ** **

Níquel mg/L N.D.(<0.002) 0.07 ** **

Plomo mg/L N.D.(<0.001) 0.01 0.05 0.05

Selenio mg/L N.D.(<0.008) 0.04 0.04 0.05

Vanadio mg/L N.D.(<0.001) - - -

Zinc mg/L 0.004 3 5 5
MICROBIOLOGICO
Coliformes Termo
NMP/100ml 2300 20 2000 20000
tolerantes
Coliformes Totales 2300 50 ** **
NMP/100ml
Fuente: Elaboración propia

47
 ESTUDIOS DE SUELOS

TESIS M: EJORAMIENTO DEL SISTEMA DE AGUA POTABLE EN LA LOCALIDAD DE LA LIBERTAD UTILIANDO EL OPEN BIM WATER SUPPLY, YURIMAGUAS 2020
UBICACIÓNASENTAMI
: NETO HUMANO LA LIBERTAD DE PARANAPURA, REGEION DE LORETO, DISTRITO YURIMAGUAS, PROVINCIA DE ALTO AMAZONAS
FECHA N: OVIEMBRE DEL 2020
REALIZADOBACHI
: LLER JAIME OLMEDO DÁVILA PANDURO

CUADRO RESUMEN - PROPIEDADES FISICOS Y CLASIFICACION

CALICATA RESULTADOS
PROFUND. GRANULOMETRIA PROPIEDADES INDICES HUMEDAD Parámetros Geotécnicos Nivel CLASIFICACION
MUESTRA MUESTRA MALLA MALLA MALLA MALLA L.L L.P. IP NATURAL gn  c Freático
SUCS AASHTO
3 2
m. #4 #10 # 40 #200 % % % % gr/cm ° Kg/cm (m)
C-01 M 1 0.30-1.50 99.76% 99.57% 98.46% 93.36% 48.12 24.62 23.50 25.05 - - - N.P. CL A-7-6(20)
C-02 M 2 0.30-1.50 94.92% 92.56% 90.06% 88.42% 42.49 21.58 20.91 14.66 1.80 18.00 0.23 NP CL A-7-6(20)
C-03 M 3 0.30-1.50 93.94% 86.86% 81.94% 80.18% 46.00 23.33 22.67 23.98 - - - NP CL A-7-6(20)
C-04 M 4 0.30-1.50 95.04% 90.67% 84.56% 63.31% 33.92 17.76 16.16 23.62 1.82 21.00 0.17 NP CL A-6(9)
C-05 M 5 0.30-1.50 81.09% 78.83% 76.48% 73.67% 34.03 17.28 16.75 16.67 - - - NP CL A-6(12)

48
Documentación legalizada para el estudio de suelos.

49
50
PLANO TOPOGRAFICO DEL ASENTAMIENTO HUMANO LA LIBERTAD

51
TRABAJO DE CAMPO PARA EL ESTUDIO DE SUELOS.

52
EVIDENCIAS SOBRE EL TRABAJO DEL ESTUDIO DEL AGUA.

53
LA LOCALIDAD DEL ASENTAMIENTO HUMANO LA LIBERTAD DE
PARANAPURA.

54
EL PROGRAMA OPEN BIM WATER SUPPLY

55
