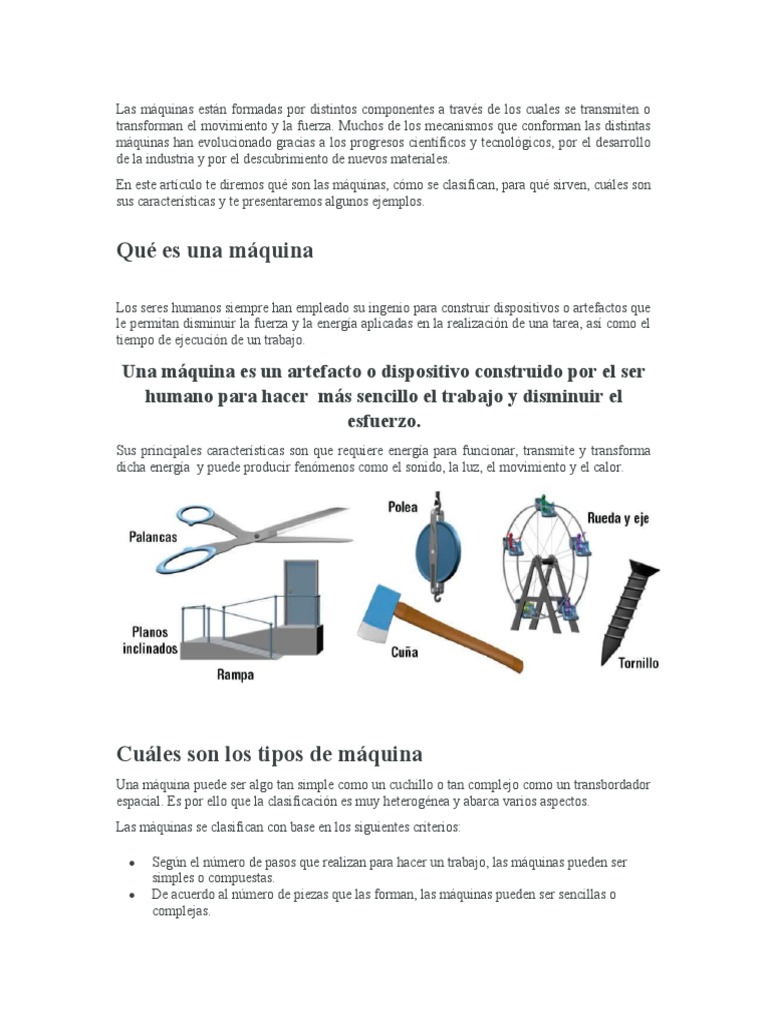

transforman el movimiento y la fuerza. Muchos de los mecanismos que conforman las distintas
máquinas han evolucionado gracias a los progresos científicos y tecnológicos, por el desarrollo
de la industria y por el descubrimiento de nuevos materiales.
En este artículo te diremos qué son las máquinas, cómo se clasifican, para qué sirven, cuáles son
sus características y te presentaremos algunos ejemplos.
Qué es una máquina
Los seres humanos siempre han empleado su ingenio para construir dispositivos o artefactos que
le permitan disminuir la fuerza y la energía aplicadas en la realización de una tarea, así como el
tiempo de ejecución de un trabajo.
Cuáles son los tipos de máquina
Una máquina puede ser algo tan simple como un cuchillo o tan complejo como un transbordador
espacial. Es por ello que la clasificación es muy heterogénea y abarca varios aspectos.
Las máquinas se clasifican con base en los siguientes criterios:
Según el número de pasos que realizan para hacer un trabajo, las máquinas pueden ser
simples o compuestas.
De acuerdo al número de piezas que las forman, las máquinas pueden ser sencillas o
complejas.
Dependiendo el tipo de energía que utilizan, las máquinas pueden ser mecánicas,
hidráulicas, eléctricas, etc
Qué es una máquina simple
Una máquina simple es aquella que posee un solo punto de apoyo.
Estos instrumentos nos ayudan a realizar algunos trabajos con mayor facilidad, bien sea porque
incrementan la fuerza que se aplica en un comienzo o porque permiten cambiarla de dirección.
El funcionamiento de las máquinas simples se explica mediante el principio a mayor distancia
menor esfuerzo, es decir, cuando se aplica una fuerza menor se incrementa la distancia de
ejecución y si la fuerza es mayor la distancia es menor.
Para llevar un objeto a un nivel con mayor altura es necesario aplicar la fuerza justa para
levantarlo y subirlo, mayor fuerza menor distancia. Si por el contrario en lugar de levantarlo
directamente colocamos un plano inclinado utilizamos una fuerza menor pero en mayor
distancia.
Tipos de máquinas simples
Existe una amplia variedad de máquinas simples, aunque las más utilizadas a lo largo de la
historia son la palanca, la polea, el plano inclinado, la cuña y el tornillo.
Palancas
o Una palanca es una barra rígida y resistente que gira sobre un punto de apoyo, lo
que permite aplicar una fuerza reduciendo el trabajo.
Ventaja mecánica:
o La ventaja mecánica se puede calcular mediante la ley de la palanca, según la cual
la potencia por el brazo de potencia es igual a la resistencia por el brazo de
resistencia.
P x BP =R x BR
Tipos de palancas
o Según la posición del fulcro o punto de apoyo las palancas se clasifican en tres
géneros:
El punto de apoyo está entre
la potencia y la resistencia. La
potencia puede ser mayor o
Palanca de menor que la resistencia.
primer Ejemplos: un martillo
género extrayendo un clavo, la
catapulta, los remos de un
barco, las tijeras, los alicates,
etc.
Tipos de polea
o Las poleas pueden ser de tres tipos: fijas, móviles y compuestas.
Plano inclinado
o El plano inclinado nos ayuda a transportar objetos a diferentes alturas con mayor
facilidad y sobre todo con menor uso de la fuerza. Con este tipo de máquina simple
sacrificamos distancia por fuerza, esto debido a que si desplazamos el objeto
verticalmente utilizamos una mayor fuerza en menor distancia, en cambio al utilizar
un plano inclinado aplicamos una menor fuerza en una distancia mayor.
Tornillo
o El tornillo es un mecanismo transforma una fuerza giratoria en una lineal. Esta
máquina simple se considera que es un plano inclinado enrollado en un cilindro
debido a la forma inclinada de envolverlo. Su función principal es sujetar dos
objetos.
o Tradicionalmente los tornillos se fabrican con metal debido a la resistencia de este
componente. Las cabezas de los tornillos pueden ser de forma oval, plana, o con
ranuras en cruz, entre otros.
Rueda y eje
o Una rueda unida a un eje forma una máquina simple. El funcionamiento de este
mecanismo consiste en que un eje realiza un movimiento lineal alternativo y una
rueda hace un movimiento circular. De esta manera se transforma un movimiento
circular a uno de desplazamiento, lo que permite obtener una ganancia que facilita
el trabajo a la hora de:
Levantar o bajar objetos.
Trasmitir una fuerza a otra rueda a través de una cuerda.
Acoplar una rueda a una base para así poder trasladar objetos y personas.
o Este mecanismo se utiliza en la máquina de vapor, los motores de combustión
interna, la máquina de coser, etc
MÁQUINA USO
Dibuja el plano sobre el que estará la palanca. Para ello traza una línea recta sobre tu hoja.
Ahora dibuja el apoyo de tu palanca. Puedes hacerlo en forma de triángulo de esta manera.
Por último traza la resistencia de tu palanca. Para ello puedes dibujar un trapecio isósceles.
Ahora dibujas un pequeño cilindro alargado que salga del centro del primer círculo que
dibujaste.
Traza un cilindro parecido que salga de la parte de “atrás” del segundo semicírculo que
dibujaste.
Puedes ir dándole un poco de color al eje. En este caso lo coloreamos de marrón y a la
rueda la coloreamos de gris.
Continuamos dibujando un rectángulo alargado que quede centrado pero sobresaliendo del
círculo.
Luego borramos las intersecciones del rectángulo con el círculo para que se vea la
diferencia de las piezas.
o
Lo primero que haremos es doblar los bordes del cartón hacia arriba.
Tomaremos para el borde alrededor de 5 a 8 cm. La idea es que las canicas
no se salgan y rueden hacia afuera.
o
Luego vamos a poner uno de los rectángulos de cartón dentro del otro, tal
como se muestra en la figura.
Tomado de: preschooltoolkit
o
Apoye la parte superior del cartón que va inclinado sobre una silla o un
pequeño banco mientras va trabajando con la pista de canicas. Luego pegue
las dos piezas de cartón con la cinta adhesiva.
Pegue tiras de cinta adhesiva tan largas como requiera para que lleguen de
arriba a abajo. Con estas cintas aproveche para asegurar los vasos de
plástico al final de cada línea de cinta adhesiva, como se observa en la
figura que sigue.
o
Puedes crear una pendiente tan inclinada como desees y vas probando qué
ocurre con las canicas dependiendo de la inclinación de la pendiente.
Puedes ir haciendo modificaciones y experimentando.
o Para realizar esta palanca necesitaremos:
1 tabla de madera para manualidades de 30 cm x 5 cm aproximadamente.
2 vasos de plástico transparente pequeños etiquetados como Fuerza y
Resistencia
100 monedas pequeñas (pueden ser botones pequeños todos iguales).
15 canicas de vidrio (puede ser una pesa pequeña o piedra grande que
quepa en los vasitos).
Clip de carpeta de metal grande, con las agarraderas plateadas removidas.
Cinta adhesiva.
Pegamento.
o Elaboración:
Lo primero que hacemos es fijar el punto de apoyo de la palanca (fulcro) a
la mesa o al piso donde la construiremos.
o
Ahora pegamos los vasos de plástico en ambos extremos de la tabla de
madera y la posicionamos sobre el apoyo.
Colocamos dentro del vaso de CARGA todas las canicas.
o
Ahora vamos a experimentar con la palanca.
Puedes comenzar colocando el apoyo de palanca (el clip de la
carpeta) a 10 centímetros del extremo marcado como carga.
Ahora ve colocando de una en una monedas (o botones pequeños
del mismo tamaño) en el vaso marcado con la palabra ESFUERZO.
Registra cuántas monedas se requieren para levantar el vaso con la
palabra CARGA (LOAD) en el aire.
Puedes ir moviendo el punto de apoyo 1 o 2 cm cada vez para ver
qué ocurre con la cantidad de monedas que necesitarás para que el
vasito de CARGA se levante.
Lo que ocurrirá es que mientras más lejos coloques el apoyo de la palanca
del vaso denominado CARGA, más monedas necesitarás para levantar la
carga.
Ahora vamos a construir una rueda con un eje para hacer un auto
Tomado de: Talaxaga
o Necesitaremos:
Una botella de plástico.
Dos palitos de madera
4 tapas de plástico
Un cortador para manualidades (cutter o exacto)
Un punzón para abrir huequitos a las tapas (puede ser un destornillador o
una aguja muy gruesa).
o Procedimiento:
Tomamos el cortador y hacemos un orificio en uno de los lados de la
botella dejando 4 dedos por debajo de la tapa y que llegue hasta el la parte
donde se apoya la botella.
o
Con ayuda del punzón abre dos orificios en la parte de abajo de la botella.
Uno a cada lado. Luego introduce el palito de madera por los orificios para
asegurarte de que cabe perfectamente y puede girar.
o
Haz los mismos orificios en la parte de arriba de la botella e introduce el
palito de madera para ver que quepa y pueda dar vueltas con facilidad.
o
Ahora abre huequitos en medio de cada una de las tapas de plástico. Ten en
cuenta que el palito de madera va a pasar por allí y debe quedar ajustado.
o
Introduce los palitos de madera en una de las tapas y luego insértalo en la
botella. Después inserta otra tapa en el otro extremo de la botella y ajústala
a la botella.
o
Corta el sobrante del palito para que quede todo listo para que queden listas
las ruedas traseras.
o
Repite este procedimiento para las ruedas delanteras
o
¡Ya está listo el auto para disfrutar!
o
Esta es una de las funciones divertidas de la rueda con eje.
Qué es una máquina compuesta
Una máquina compuesta es un sistema de trabajo formado por dos
o más máquinas simples que están conectadas en serie, es decir, la
salida de una máquina está conectada a la entrada de la que sigue
hasta lograr el trabajo o efecto para la que fue creada.
Un ejemplo cotidiano de máquina compuesta es la carretilla.
Una carretilla es una combinación de tres máquinas simples:
o Un plano inclinado
o Una combinación de rueda y eje
o Una palanca.
Veamos cómo funciona.
o El contenedor de la carretilla cuenta con dos planos inclinados que ayudan a
almacenar la carga de forma sencilla.
o Los mangos de la carretilla se comportan como palancas, permitiendo al que la usa
levantar la carga fácilmente.
o La rueda y el eje unidos a la base de la carretilla ayudan a que la máquina se mueva
de un lugar a otro.
Las máquinas compuestas están a nuestro alrededor y nos hacen la vida mucho más sencilla.
Algunas de las características de las máquinas compuestas son:
Las máquinas compuestas han evolucionado mucho a medida que se han alcanzado avances
tecnológicos. Las primeras máquinas eran puramente mecánicas y con el descubrimiento de
la electricidad se fueron fabricando máquinas compuestas mixtas y máquinas compuestas
eléctricas.
Cada pieza que forma parte de una máquina compuesta se llama operador, y cada operador
trabaja de forma coordinada. Existen operadores mecánicos y operadores de energía.
Los operadores mecánicos de las máquinas compuestas permiten que funcione la máquina
al convertir la fuerza en movimiento, como por ejemplo la rueda, los ejes o los engranajes.
El conjunto de operadores mecánicos de una máquina compuesta se llama mecanismo.
Existen tres tipos de máquinas compuestas: máquinas mecánicas (sus componentes son
todos mecánicos), máquinas eléctricas (sus componentes son todos eléctricos), y máquinas
mixtas (poseen componentes eléctricos y mecánicos).
Las máquinas compuestas tienen más partes móviles que las máquinas simples por lo que
tienen mucha más fricción que superar entre sus componentes. Por este motivo, tienden a
ser menos eficientes que las máquinas simples.
Si la máquina compuesta está formada por muchas máquinas simples la fricción entre sus
partes puede generar mucho calor, lo cual puede convertirse en ocasiones en un problema.
Para evitar los problemas generados por la fricción entre las partes de una máquina
compuesta, muchas veces es necesario el uso de lubricantes como el aceite o la grasa para
recubrir las partes móviles y que estas puedan deslizarse más fácilmente.
Existen muchísimos tipos de máquinas compuestas. Aquí mencionaremos algunas de las más
sencillas y comunes que podemos encontrar.
Abrelatas
o Un abrelatas está compuesto por cuatro máquinas simples: palanca, engranaje rueda
con eje, y cuña.
o Las palancas son los brazos o agarraderas del abrelatas.
o El cortador que ayuda a abrir la lata, y que se encuentra en la boca del abridor, es
una cuña.
o El engranaje es la parte redonda que está unida al abridor y da vueltas.
o Por último la manija giratoria es la rueda con eje que provee de energía al
engranaje y la cuña para que se muevan.
Caña de pescar
o La caña de pescar es una máquina compuesta por tres máquinas simples: una
palanca, una cuña y una polea.
o El palo de la caña de pescar es un ejemplo excelente de palanca donde la carga se
sitúa en un extremo, la fuerza se aplica en el extremo opuesto y el fulcro está
situado entre ambos.
o El bobinado y desenrollado del hilo para pescar se hace con ayuda de una polea.
o Por último el anzuelo es una cuña simple.
Ventilador
o Un ventilador es una máquina compuesta por cuñas y una combinación de rueda y
eje.
o Las aspas del ventilador tienen forma de cuña para que el flujo de aire se mantenga
uniforme en la habitación. La rotación de las aspas se hace gracias a una pieza que
es básicamente una rueda con eje.
Grúa
o Una grúa es una máquina compuesta un poco más compleja. Consta de varias
máquinas simples como palanca, polea, rueda con eje, etc.
o El sistema de poleas ayuda al usuario a levantar cargas pesadas fácilmente. El
marco de la grúa a la polea principal es una palanca. Los neumáticos de la grúa son
una combinación de rueda y eje que ayudan a la máquina a desplazarse de un lugar
a otro.
El ventilador, como vimos es una máquina compuesta, y es de las más comunes que
podemos encontrar en nuestra vida. Para dibujarlo haremos lo siguiente:
o Empezamos por trazar un círculo
o Luego dibujamos un círculo más pequeño dentro del círculo anterior
o Hacemos un tercer círculo más pequeño. Este círculo no queda justamente en el
centro sino un poco hacia la derecha para darle perspectiva.
o Ahora dibujamos las aspas. En este caso haremos 3.
o Hacemos un semicírculo en la parte trasera.
o Ahora dibujamos la base.
o Y le colocamos los detalles de los interruptores.
o Por último, vamos dibujando las rejillas que llevan en frente los ventiladores.
¡Y así queda nuestro ventilador!
o Dibuja un rectángulo alargado y no tan alto.
o Ahora dibuja dos líneas oblicuas que representan los planos inclinados de la
carretilla.
o Ahora dibuja un círculo al final de la línea más larga para empezar a hacer la rueda.
o Ahora haz un círculo más pequeño dentro del anterior para darle mejor forma a la
rueda.
o Ahora dibuja la palanca desde la rueda haciendo líneas largas paralelas y
redondeando la parte de arriba.
o Por último dibuja un par de triángulos que formarán el fulcro de la palanca que
conforma la carretilla.
¡Ya está terminada nuestra carretilla!
A continuación, te dejamos un apunte con la recopilación de la información principal del texto.
Punto de apoyo: es un punto fijo alrededor del cual la palanca puede girar.
Resistencia: es la fuerza que una palanca ejerce sobre un cuerpo
determinado al ser movido.
Fuerza: es la energía aplicada a una palanca para realizar un
trabajo. TIPOS DE PALANCAS
Las palancas están en todas partes, alrededor nuestro. Martillos, hachas,
tenazas, cuchillos, destornilladores, llaves, tijeras, todas estas herramientas
están compuestas de palancas, aunque no todas funcionan igual. Para
distinguir unas de otras, las palancas se clasifican en tres géneros:
PALANCA DE PRIMER GÉNERO
El balancín de niños
La balanza con platillos
Los remos en un barco
La catapulta
El calzador de zapatos
Un martillo extrayendo un clavo
Una pala de mano, al extraer tierra del suelo
Las tijeras y los alicates (formados por dos palancas de primer género)
PALANCA DE SEGUNDO GÉNERO
La carretilla
El cascanueces y el prensador de ajos (formado por dos palancas de
segundo género)
El abridor de botellas
Las pinzas
El palo de hockey
La escoba
La caña de pescar
REALIZACIÓN:
( Es recomendable imprimir estos discos en cartulina; pero si no se puede, habrá
que pegarlos sobre cartón, cartulina o similar)
Fuentes de Energía:
Las fuentes de energía mas fieles son: las renovables como: el sol, la luna, el
viento y el agua que prácticamente son inagotables. Cuando las demás hayan
desaparecido, ellas seguirán con nosotros; y no renovables como: el carbón, el
petróleo, gas natural, la tierra, la nuclear.
Tipos de Energía:
Son las siguientes:
