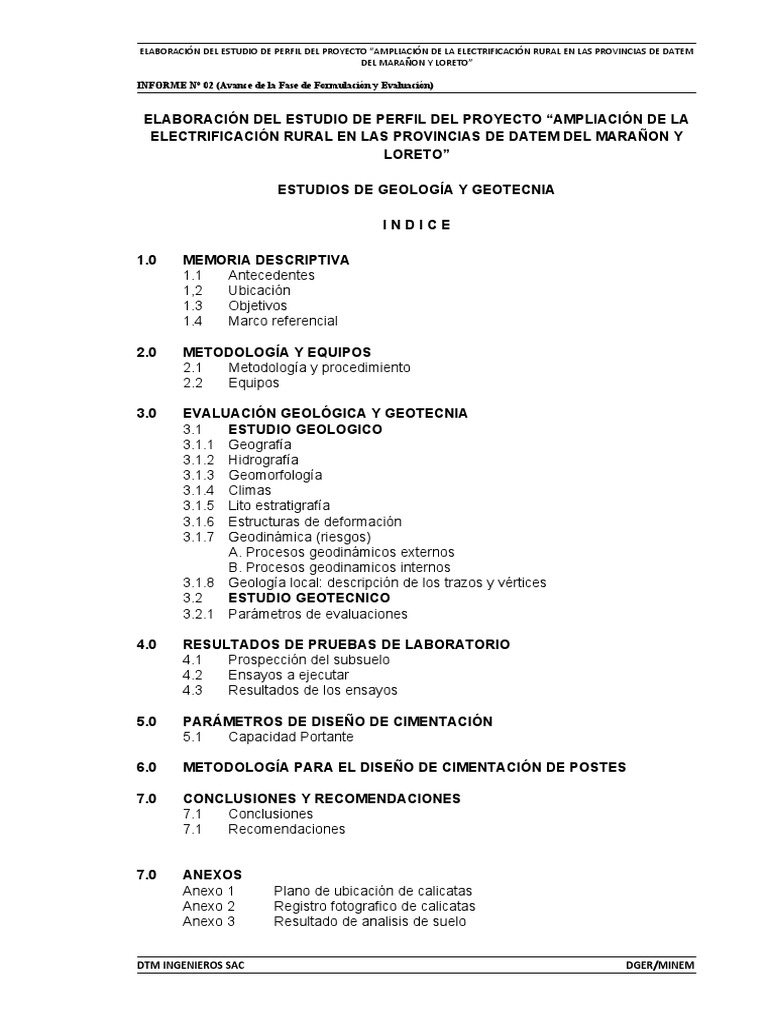

INDICE
7.0 ANEXOS
Anexo 1 Plano de ubicación de calicatas
Anexo 2 Registro fotografico de calicatas
Anexo 3 Resultado de analisis de suelo
1.1 ANTECEDENTES
1.2 UBICACIÓN
Departamento : Loreto,
Provincia : Datem del Marañon y Loreto,
Distritos : Cahuapanas, Manseriche, Morona, Nauta, Parinari y
Tigre.
1.3 OBJETIVOS
1.5 ALCANCES
- Definición de los tipos del terreno en base a la Geología local y los resultados
del laboratorio Mecánica de suelos.
- Informe temático.
2.0 METODOLOGÍA Y EQUIPOS
2.2 EQUIPOS
3.1.1 GEOGRAFÍA
a. Región Natural
Las planicies son áreas extensas en las que discurren sinuosos cursos
fluviales (ríos y quebradas que conforman parte del Sistema Hidrográfico del
Amazonas). En estas áreas estos sistemas fluviales desarrollan llanuras de
inundación, zonas húmedas y pantanosas así como también ambientes
lagunares.
b. Relieve
El relieve poco accidentado de la zona se caracteriza por presentar una
superficie disectada por cursos fluviales en la que predominan formas
onduladas en forma de colinas altas y bajas, y superficies subhorizontales.
3.1.2 HIDROGRAFÍA
Son numerosos los ríos que drenan el área investigada y que forman parte del
sistema hidrográfico.
Río Mazán.- Afluente del río Napo por la margen derecha. En el área de
estudio se le encuentra recorriendo el extremo superior del cuadrángulo
de Río Mazán en dirección NE. Posee un ancho promedio de 50 m a 100
m, que varía según las estaciones lluviosas.
Río Pintoyacu.- Es afluente del río Nanay por su margen izquierda, cruza
los cuadrángulos de Río Pintoyacu, La Libertad y Río Nanay con dirección
SE. Nace aproximadamente a la misma altura que el río Nanay, tiene un
recorrido meandriforme de aproximadamente 150 km y su llanura de
inundación puede llegar a tener un ancho promedio de 50 m. Su principal
afluente por la margen izquierda es el río Chambira.
3.1.3 GEOMORFOLOGIA
A. ZONAS MORFOESTRUCTURALES
a. Llanura Amazónica
El área de estudio se emplaza en la Llanura Amazónica; zona
morfoestructural de primer orden ubicada en el extremo oriental del territorio,
tan importante que comprende el 59 % de la extensión total del territorio
peruano.
a. Tierras no inundables
Esta unidad geomorfológica está representada por los terrenos altos,
caracterizados por presentar relieves ondulados, con moderada a suave
pendiente (15°-20°), originada por la actividad geodinámica erosiva de los
Las áreas próximas a los ríos han sido deforestadas y aprovechadas como
pastizales como ocurre en las zonas aledañas a Santa Clotilde, San Luis
de Tacshacuraray, Lagartococha, entre otras.
b. Terrazas
Se denomina así a las geoformas originadas por la depositación y erosión de
sistemas fluviales, que se emplazan sobre la llanura de inundación actual;
como restos de antiguos lechos fluviales, caracterizados por presentar una
superficie plana bordeada por taludes de pendiente fuerte, distribuyéndose a
lo largo de ambas márgenes de los ríos. Estas terrazas reflejan las
variaciones del nivel de base de los ríos y de la energía de las corrientes,
clasificándose en terrazas altas y terrazas bajas.
Terrazas bajas (Tb): Son depósitos fluviales ubicados sobre el nivel actual
de máxima inundación de un río, desarrollados sobre terrazas antiguas,
desde planas hasta disectadas de aproximadamente 5 m a 10 m de altura.
Están propensas a inundaciones en épocas de creciente de los ríos y
presentan suelos con drenajes moderados, salvo en las depresiones donde
es imperfecto.
Cochas (C): Voz quechua que significa laguna o lago, corresponde a todas
las depresiones que contienen agua y adoptan la forma típica de una
media luna por lo que también se les conoce con el nombre de “tipishcas”,
voz quechua que significa “brazo muerto”. Han sido formadas por los
antiguos cauces de los ríos del Sistema Hidrográfico del Amazonas.
3.1.4 CLIMAS
a. Temperaturas
La zona de estudio se caracteriza por presentar temperaturas
constantemente altas y las medias anuales superiores a 25 °C. Las
máximas absolutas son mayores de 35°C y las mínimas oscilan entre
11°C y 18°C. La variación térmica diaria es poco sensible y el calor
persiste a lo largo del día y la noche.
b. Precipitaciones y humedad
Las precipitaciones anuales son siempre superiores a 1 000 mm. Pero sin
sobrepasar los 5 000 mm. Sin embargo, esta precipitación no está
uniformemente distribuida a lo largo del año, la época lluviosa es de
diciembre a marzo.
Los depósitos Ucamara, están distribuidos ampliamente entre los ríos Tigre,
Corrientes y Marañón, están compuestos por sedimentos arenosos
litoclásticos oscuros y limolitas disconformes sobre la Formación Ipururo. Su
sistema depositacional es fluvio-aluvial.
Cuadro No 1
Columna EstratigráficaÁrea de Componentes
FORMACIÓN PEBAS:
FORMACIÓN NAUTA:
DEPÓSITOS UCAMARA
El río Nahuapa fue el antiguo cauce del río Tigre, que por reactivación del
sistema de fallamientos Nahuapa produjo el desplazamiento lateral hacia el
occidente redepositando las arenas sedimentadas por el Pastaza
FORMACIÓN CHAMBIRA
Esta formación tiene una amplitud regional desde el NO de Bolivia hasta el sur
de Colombia. En el área de estudio se presenta en ambos flancos de la
cadena montañosa del Campanquiz siguiendo en forma paralela sobre las
pelitas de la Formación Pozo.
FORMACIÓN SARAMIRIZA
FORMACIÓN YAHUARANGO
DEPÓSITOS ALUVIALES:
DEPÓSITOS FLUVIALES:
Los pliegues observados en esta zona son anticlinales y sinclinales con rumbo
general de NO-SE, algunos de ellos afectados por sistemas de fallamiento con
direcciones NO-SE, N-S y NE-SO. Se asume que estas estructuras fueron
generadas en la fase tectónica Quechua, la que origina la mayor deformación
en la Faja Subandina. A continuación se reportan las estructuras plegadas
que más destacan:
Falla Inversa Kaupán: Es una falla inversa que discurre desde la hoja de
Balsapuerto con un rumbo NO-SE, en la hoja de Cahuapanas, tiene un
recorrido de aproximadamente 27 a 30 km. Afecta solamente a las rocas
cretácicas del Grupo Oriente Falla Shansui-Yuracyacu.
Falla Potro III: Es una falla longitudinal que discurre con una dirección
NNO-SSE, corta transversalmente a las estructuras presentes en esta
parte de la zona estudiada, afecta principalmente al Grupo Oriente y a la
Formación Sarayaquillo Falla Inversa Potro Falla inversa con un rumbo NE-
SO recorre las hojas de Cahuapanas y Nueva Cajamarca, produce un
cabalgamiento de la Formación Sarayaquillo sobre el Grupo Oriente.
3.1.7 GEODINÁMICA
- Deslizamientos
Son los fenómenos de mayor ocurrencia observados a lo largo del curso
de los ríos Napo, Tigre y Ucayali asociados a las capas rojas de la
Formación Nauta superior; donde grandes afloramientos mayormente
arcillosos colapsan por inestabilidad, debido al socavamiento producido
por acción fluvial.
- Inundaciones
Generalmente son de ocurrencia estacional, en los meses de intensas
lluvias; enero, febrero, marzo y abril; algunas veces bajo regímenes
excepcionales como el fenómeno de la corriente del Niño estas
inundaciones pueden darse hasta julio.
- Erosión de riberas
Este fenómeno también está relacionado a la época de crecidas del nivel
de las aguas así como al grado de sinuosidad de los ríos.
- Derrumbes
Los derrumbes y deslizamientos están relacionados principalmente a los
efectos erosivos fluvial y pluvial. En zonas ribereñas de la mayoría de los
ríos de mediano a gran caudal del área (Mayo, Potro, etc.),
preferentemente, en sectores con material suelto poco consolidado
(formaciones recientes y algunos estratos del Cretáceo) y zonas de
estrechamiento de los ríos Potro, Yuracyacu, Naranjillo y otros, se
producen constantemente derrumbes y desmoronamientos de taludes
inestables.
- Sismicidad Regional.
Área del
proyecto
Cuadro N° 2:
Evaluación Geológica de Inspección de Campo
Morfología terreno Estratigrafía superficial y basamento Procesos geodinámicos
Localidad Pendient Símbo Espeso Basament Condició
Relieve Unidad NF Otros
e l r o n
Se Ningun
BOCA CAHUAPANAS planicie Suave Dep. fluvial Q-fl .> 1,50 Cuaternario Estable
c a
Se Ningun
CENTRO AMERICA planicie Suave Fm. Chambira-Arenisca PN-ch .> 1,51 Cuaternario Estable
c a
Se Ningun
CHOPILOMA planicie Suave Dep. aluvial Qh-al .> 1,52 Cuaternario Estable
c a
Se Ningun
INCHIYACU planicie Suave Dep. aluvial Qh-al .> 1,53 Cuaternario Estable
c a
Se Ningun
JOSE OLAYA planicie Suave Fm. Ipururo N-i .> 1,54 Cuaternario Estable
c a
Se Ningun
KAWIT planicie Suave Fm. Chambira-Arenisca PN-ch .> 1,55 Cuaternario Estable
c a
Se Ningun
NAYUGA planicie Suave Dep. fluvial Q-fl .> 1,56 Cuaternario Estable
c a
Se Ningun
NUEVO BELEN planicie Suave Dep. aluvial Qh-al .> 1,57 Cuaternario Estable
c a
Se Ningun
NUEVO PROGRESO planicie Suave Dep. fluvial Q-fl .> 1,58 Cuaternario Estable
c a
Se Ningun
NUEVO SAKE planicie Suave Fm. Chambira-Arenisca PN-ch .> 1,59 Cuaternario Estable
c a
Se Ningun
NUEVO TRIUNFO planicie Suave Dep. fluvial Q-fl .> 1,60 Cuaternario Estable
c a
Se Ningun
PISTON BENAVIDES planicie Suave Fm. Ipururo N-i .> 1,61 Cuaternario Estable
c a
Se Ningun
PONGO planicie Suave Fm. Chambira-Arenisca PN-ch .> 1,62 Cuaternario Estable
c a
Se Ningun
PUERTO AMERICA planicie Suave Dep. aluvial Qh-al .> 1,63 Cuaternario Estable
c a
Se Ningun
PUERTO LIBRE planicie Suave Fm. Chambira-Arenisca PN-ch .> 1,64 Cuaternario Estable
c a
Se Ningun
SAN ISIDRO planicie Suave Dep. aluvial Qh-al .> 1,65 Cuaternario Estable
c a
Se Ningun
SAN JUAN planicie Suave Dep. aluvial Qh-al .> 1,66 Cuaternario Estable
c a
Se Ningun
SANTA ELENA planicie Suave Dep. aluviales clasto-sop Qh-al2 .> 1,67 Cuaternario Estable
c a
Se Ningun
SANTA LUCIA planicie Suave Fm. Ipururo N-i .> 1,68 Cuaternario Estable
c a
Se Ningun
SANTA MARTHA planicie Suave Fm. Chambira-Arenisca PN-ch .> 1,69 Cuaternario Estable
c a
Se Ningun
SANTA ROSA planicie Suave Dep. fluvial Q-fl .> 1,70 Cuaternario Estable
c a
Se Ningun
SANTA ROSA DE ARIPARI planicie Suave Dep. aluviales clasto-sop Qh-al2 .> 1,71 Cuaternario Estable
c a
Se Ningun
LECHE CASPI NUEVA VIDA planicie Suave Dep. aluvial Qh-al .> 1,72 Cuaternario Estable
c a
Se Ningun
SINCHIROCA planicie Suave Dep. aluvial Qh-al .> 1,73 Cuaternario Estable
c a
Se Ningun
ANDONGO planicie Suave Dep. aluvial Qh-al .> 1,74 Cuaternario Estable
c a
Se Ningun
SAN PEDRO planicie Suave Fm. Ipururo N-i .> 1,75 Cuaternario Estable
c a
Se Ningun
SANTA CRUZ planicie Suave Dep. aluvial Qh-al .> 1,76 Cuaternario Estable
c a
Se Ningun
PALMICHE planicie Suave Dep. aluvial Qh-al .> 1,77 Cuaternario Estable
c a
Se Ningun
CHACATAN planicie Suave Fm. Ipururo N-i .> 1,78 Cuaternario Estable
c a
Se Ningun
KUMPANAMA planicie Suave Dep. aluvial Qh-al .> 1,79 Cuaternario Estable
c a
Se Ningun
MIRAFLORES planicie Suave Dep. aluvial Qh-al .> 1,80 Cuaternario Estable
c a
Se Ningun
BELLA LOMA planicie Suave Dep. aluvial Qh-al .> 1,81 Cuaternario Estable
c a
Este parámetro se define en base a la Geología local que yace en los vértices
y tramos, cuyas litologías se describe a continuación.
Cuadro N° 3:
Clasificación del tipo de terreno de cimentación
Tipos de Suelos Características apreciadas
Tipo I Materiales finos (arcillosos, limosos, arenosos, y
Suelos finos y conglomerados), producto de la alteración de rocas
Cuadro N° 4:
Grado de saturación de las arenas
Condición de la arena Grado de Saturación (%).
Seca 0
Ligeramente húmeda 1 – 25
Húmeda 26 – 50
Muy húmeda 51 – 75
Mojada 76 – 99
Saturada 100
Cuadro N° 5:
Resistencia de los suelos
Resistencia a la compresión
Consistencia
simple qu = en Kg/cm2.
Muy blanda Menos de 0.25
Blanda 0.25 – 0.50
Medianamente compacta 0.50 – 1.0
Compacta 1.0 – 2.0
Muy compacta 2.0 – 4.0
Dura Mayor de 4.0
Para definir los parámetros geotécnicos de los suelos y rocas con fines de
cimentaciones en las estructuras diseñadas, se aplica la propuesta por
Bienawsky (1978).
Cuadro N° 6:
Resistencia de suelos y rocas
Clases y calidades Parámetros geotécnicos de diseño
V Resistencia a la compresión simple es qu > 1 kg/cm2,
Calidad de suelo ángulo de fricción Interna ϕi > 30º y cohesión C’=0.
III – IV
Resistencia a la compresión simple 5 kg/cm2 < qu <
Roca fracturada, alterada y/o suelo 30 kg/cm2, ángulo de fricción interna 25º > ϕi > 15º y
compacto, calidad mediocre a cohesión 2 kg/cm2 > C’>1 kg/cm2.
aceptable
II - I Resistencia a La compresión simple es 250 kg/cm2<
Roca sana, calidad buena a muy qu < 2,000 kg/cm2, ángulo de fricción interna 45º > ϕi
buena > 35º kg/cm2, y cohesión 4 kg/cm2> C’> 2 kg/cm2
Cuadro No 7
Características de las calicatas
ZON COORDENADAS UTM WGS 84
N° DESCRIPCIÓN DISTRITO
A ESTE NORTE
C-1 ATLANTIDA MANSERICHE 18L 237060 9487597
C-2 PUERTO LINDA MANSERICHE 18L 239671 9487886
C-3 SAWAENTSA MANSERICHE 18L 211134 9491430
C-4 ACAPULCO MANSERICHE 18L 261858 9477911
C-5 PALMICHE CAHUAPANAS 18L 302278 9420194
C-6 KUJI MANSERICHE 18L 216302 9496446
C-7 BOCA CAHUAPANAS CAHUAPANAS 18L 320713 9462667
C-8 SANTA MARTHA CAHUAPANAS 18L 265804 9419529
C-9 PONGO CAHUAPANAS 18L 278630 9412003
C-
NUEVO BELEN MANSERICHE 18L 223711 9469336
10
Cuadro N° 8
Resultado de los ensayos generales
Item Nombre de Calicata Calicatas Nivel Freàtico Clasifica-ción SUCS
1 ATLANTIDA C-1 Seco CL
2 PUERTO LINDA C-2 Seco CL
3 SAWAENTSA C-3 Seco SC
4 ACAPULCO C-4 Seco SC
5 PALMICHE C-5 Seco CL
6 KUJI C-6 Seco SC
7 BOCA CAHUAPANAS C-7 Seco CL
8 SANTA MARTHA C-8 Seco CL
9 PONGO C-9 Seco CL
10 NUEVO BELEN C-10 Seco SC
11 SAN JUAN C-11 Seco CL
Cuadro N° 9
Resultados de ensayos especiales
Cohesió Contenid
A.F
n o de Dimenciones
Nombre de Calicata Interna Aparente Humedad Prof.
Item Ubicación
Calicata s (m)
Ancho Largo
º kg/cm2 %
(m) (m)
1 ATLANTIDA C-1 17.84 0.22 14.69 1.50 1.00 1.00 Localidad
PUERTO 1.50 Localidad
C-2 17.43 0.21 13.67 1.00 1.00
2 LINDA
3 SAWAENTSA C-3 19.28 0.19 14.09 1.50 0.50 0.80 Localidad
4 ACAPULCO C-4 19.47 0.20 14.37 1.50 1.00 1.00 Localidad
5 PALMICHE C-5 17.06 0.23 13.34 1.50 1.00 1.00 Localidad
6 KUJI C-6 18.21 0.18 15.73 1.50 1.00 1.00 Localidad
BOCA 1.50 Localidad
CAHUAPANA C-7 16.81 0.23 17.20 1.00 1.00
7 S
SANTA 1.50 Localidad
C-8 16.93 0.22 14.67 1.00 1.00
8 MARTHA
9 PONGO C-9 17.04 0.23 15.09 1.50 0.80 0.70 Localidad
NUEVO 1.50 Localidad
C-10 18.21 0.18 10.04 1.00 1.00
10 BELEN
11 SAN JUAN C-11 16.83 0.24 12.24 1.50 1.00 1.00 Localidad
TIPISHCACO 1.50 Localidad
C-12 18.05 0.18 14.78 1.00 1.00
12 CHA
13 JOSE OLAYA C-13 17.64 0.21 13.34 1.50 0.80 0.80 Localidad
LEONCIO 1.50 Localidad
C-14 17.68 0.23 12.62 1.00 1.00
14 PRADO
15 MANCHURIA C-15 18.02 0.24 13.81 1.50 0.80 0.90 Localidad
1
q ad=
FS
( 1. 3 C, N C +γ hN q +0 . 2 γ DN γ )
Donde:
C : Cohesión (Kg/cm2)
Nc, Nq, Ny : Factores de forma
D : Diametro del cimiento circular (m)
γ : Densidad Natural (gr/cm3)
h : Profundidad de la cimentación
FS : Factor de seguridad (3)
En el siguiente cuadro se aprecia los valores para Nc, Nq e Ny apartir del Angulo
de fricción (AFI) tomados de los resultados del laboratorio para cada calicata.
Cuadro N° 10
Factores de Forma
Angulo
Fricción
(ø) Nc Nq Ny
°
0 5.7 1 0
1 6 1.1 0.01
2 6.3 1.22 0.04
3 6.62 1.35 0.06
4 6.97 1.49 0.1
5 7.34 1.64 0.14
6 7.73 1.81 0.2
7 8.15 2 0.27
14 12.11 4.02 1.26
15 12.86 4.45 1.52
16 13.68 4.92 1.82
17 14.6 5.45 2.18
18 15.12 6.04 2.59
19 16.56 6.7 3.07
20 17.69 7.44 3.64
21 18.92 8.26 4.31
22 20.27 9.19 5.09
23 21.75 10.23 6
24 23.36 11.4 7.08
Capacidad
Item Nombre de Calicata Calicatas Admisible Ubicación
2 PUERTO LINDA C-2 0.61 Localidad
3 SAWAENTSA C-3 0.75 Localidad
4 ACAPULCO C-4 0.78 Localidad
5 PALMICHE C-5 0.60 Localidad
6 KUJI C-6 0.66 Localidad
7 BOCA CAHUAPANAS C-7 0.58 Localidad
8 SANTA MARTHA C-8 0.59 Localidad
9 PONGO C-9 0.60 Localidad
10 NUEVO BELEN C-10 0.66 Localidad
11 SAN JUAN C-11 0.59 Localidad
12 TIPISHCACOCHA C-12 0.65 Localidad
13 JOSE OLAYA C-13 0.64 Localidad
14 LEONCIO PRADO C-14 0.66 Localidad
15 MANCHURIA C-15 0.70 Localidad
Cuadro N° 12
Factores adimensionales
Capac
A.F Cohesió
idad
Intern n Factores de Falla Dimenciones
Nombre de Calicat Admis
Item a Aparente Ubicación
Calicata as ible
Anch Largo kg/
º kg/cm2 Nc Nq Ny
o (m) (m) cm2
5.17 3.97
1 ATLANTIDA C-1 17.84 0.22 1.863
6 6
1.00 1.00 0.65 Localidad
4.97 3.75
2 PUERTO LINDA C-2 17.43 0.21 1.763
5 2
1.00 1.00 0.61 Localidad
4.86
3 SAWAENTSA C-3 19.28 0.19 2.257 5.96
9
0.50 0.80 0.75 Localidad
6.07 5.00
4 ACAPULCO C-4 19.47 0.20 2.315
2 1
1.00 1.00 0.78 Localidad
5 PALMICHE C-5 17.06 0.23 1.678 4.8 3.56 1.00 1.00 0.60 Localidad
5.36 4.18 Localidad
6 KUJI C-6 18.21 0.18 1.958
6 9
1.00 1.00 0.66
BOCA 4.68 3.43 Localidad
C-7 16.81 0.23 1.622
6 5
1.00 1.00
7 CAHUAPANAS 0.58
SANTA 3.49 Localidad
C-8 16.93 0.22 1.648 4.74
4
1.00 1.00
8 MARTHA 0.59
4.79 Localidad
9 PONGO C-9 17.04 0.23 1.673
1
3.55 0.80 0.70 0.60
5.36 4.18 Localidad
10 NUEVO BELEN C-10 18.21 0.18 1.958
6 9
1.00 1.00 0.66
4.69 3.44 Localidad
11 SAN JUAN C-11 16.83 0.24 1.626
5 5
1.00 1.00 0.59
TIPISHCACOCH 5.28 4.09 Localidad
C-12 18.05 0.18 1.916
3 5
1.00 1.00
12 A 0.65
5.07 3.86 Localidad
13 JOSE OLAYA C-13 17.64 0.21 1.814
7 5
0.80 0.80 0.64
LEONCIO 5.09 3.88 Localidad
C-14 17.68 0.23 1.824
7 7
1.00 1.00
14 PRADO 0.66
5.26 4.07 Localidad
15 MANCHURIA C-15 18.02 0.24 1.909
8 8
0.80 0.90 0.70
7.0 CONCLUSIONES
7.1 CONCLUSIONES
7.2 RECOMENDACIONES.
- Se recomienda para terrenos del T-I la excavación para implantar los postes
hasta una profundidad de 1,80 m, con herramientas manuales y/o equipo
mecánico según criterio del constructor de la obra.
- Para los casos del terreno T-II (roca fracturada) la excavación para implantar
los postes hasta una profundidad de 1,50 m, con herramientas manuales y/o
equipo mecánico según criterio del constructor de la obra.
ANEXOS
