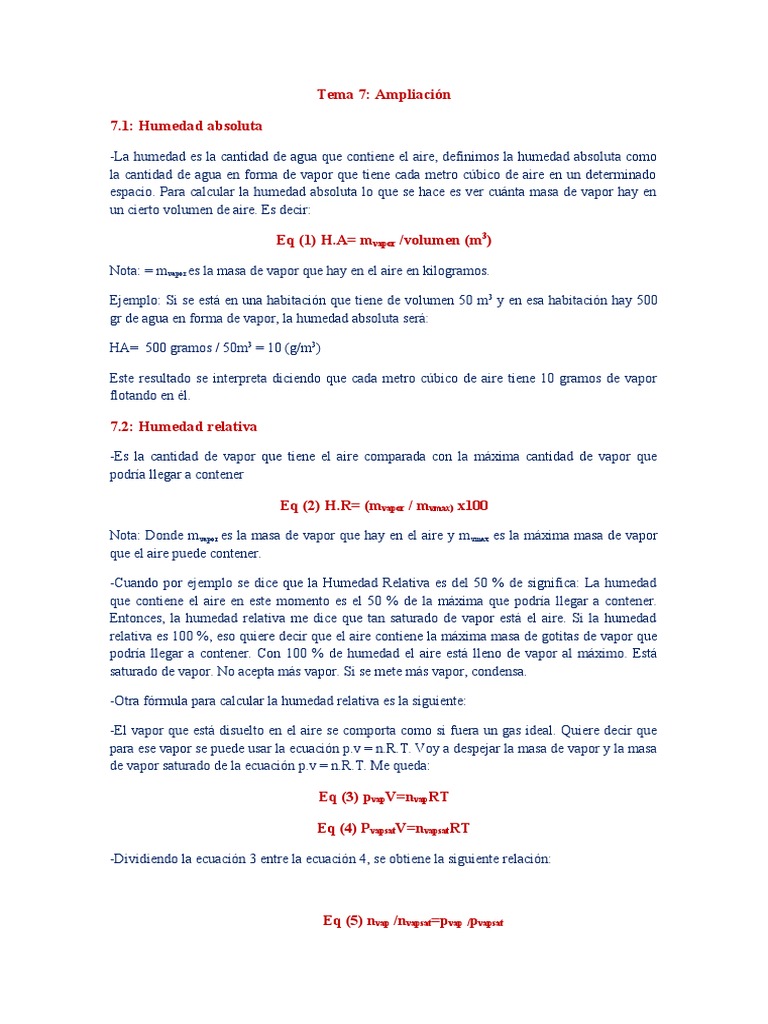

Tema 7: Ampliación
7.1: Humedad absoluta
-La humedad es la cantidad de agua que contiene el aire, definimos la humedad absoluta como
la cantidad de agua en forma de vapor que tiene cada metro cúbico de aire en un determinado
espacio. Para calcular la humedad absoluta lo que se hace es ver cuánta masa de vapor hay en
un cierto volumen de aire. Es decir:
Eq (1) H.A= mvapor /volumen (m3)
Nota: = mvapor es la masa de vapor que hay en el aire en kilogramos.
Ejemplo: Si se está en una habitación que tiene de volumen 50 m 3 y en esa habitación hay 500
gr de agua en forma de vapor, la humedad absoluta será:
HA= 500 gramos / 50m3 = 10 (g/m3)
Este resultado se interpreta diciendo que cada metro cúbico de aire tiene 10 gramos de vapor
flotando en él.
7.2: Humedad relativa
-Es la cantidad de vapor que tiene el aire comparada con la máxima cantidad de vapor que
podría llegar a contener
Eq (2) H.R= (mvapor / mvmax) x100
Nota: Donde mvapor es la masa de vapor que hay en el aire y m vmax es la máxima masa de vapor
que el aire puede contener.
-Cuando por ejemplo se dice que la Humedad Relativa es del 50 % de significa: La humedad
que contiene el aire en este momento es el 50 % de la máxima que podría llegar a contener.
Entonces, la humedad relativa me dice que tan saturado de vapor está el aire. Si la humedad
relativa es 100 %, eso quiere decir que el aire contiene la máxima masa de gotitas de vapor que
podría llegar a contener. Con 100 % de humedad el aire está lleno de vapor al máximo. Está
saturado de vapor. No acepta más vapor. Si se mete más vapor, condensa.
-Otra fórmula para calcular la humedad relativa es la siguiente:
-El vapor que está disuelto en el aire se comporta como si fuera un gas ideal. Quiere decir que
para ese vapor se puede usar la ecuación p.v = n.R.T. Voy a despejar la masa de vapor y la masa
de vapor saturado de la ecuación p.v = n.R.T. Me queda:
Eq (3) pvapV=nvapRT
Eq (4) PvapsatV=nvapsatRT
-Dividiendo la ecuación 3 entre la ecuación 4, se obtiene la siguiente relación:
Eq (5) nvap /nvapsat=pvap /pvapsat
-Ahora, nvap y nvapsat son los Nº de moles. Pero el Nº de moles es proporcional a la masa. De
manera que el valor nvapor / nvaporsat es proporcional a m vapor/mvaporsat Entonces reemplazando esto
en la ecuación de la humedad relativa:
Eq (6) HR=( Pvap / Pvapsat)x100
-En esta fórmula Pvapor es la presión de vapor que tiene el aire. P vapsat es la presión de vapor que
contiene el aire cuando ese aire está saturado de vapor, O sea, el valor p vaporsat es la máxima
presión de vapor que el aire puede llegar a contener. El valor de P vapsat depende de la
temperatura. Todos esos valores están puestos en una tabla y se sacan de ahí.
Temperatura Presión(hPa)
25 31.68
24 29.84
23 28.09
22 26.57
21 24.86
20 23.38
19 21.97
18 20.64
17 19.37
16 18.17
15 17.05
14 15.99
13 14.97
12 14.03
11 13.12
10 12.28
9 11.48
8 10.72
7 10.01
6 9.35
5 8.72
4 8.13
3 7.57
2 7.05
1 6.57
0 6.11
-1 5.63
-2 5.17
-3 4.76
-De esta tabla se obtiene una conclusión importante, al aumentar la temperatura, aumenta la
presión de saturación. La cantidad de vapor que puede contener el aire aumenta al aumentar la
temperatura.
Por ejemplo si la Tª = 10 °C, la pvaporsat es 1,28 kPa o 12.28 Hpa.
-La humedad relativa por otra parte se mide con unos aparatos que se les llaman higrómetro. El
pelo humano también es muy sensible a la humedad. Se puede hacer un medidor de humedad
relativa colgando un pelo bien largo con un peso abajo y mirando cuánto se estira.
Ejercicio 1: En una habitación de 30 m 3la temperatura es de 30ºC y la humedad relativa es del
60%. Calcular:
A: La presión del vapor saturado
B: La presión del vapor del aire en ese momento
C: La masa de vapor que hay en la habitación
D: La máxima masa de vapor que podría llegar a tener la habitación
E: La humedad absoluta
Solución:
Se tiene una habitación de 30 m3 a una temperatura de 30ºC y humedad relativa del 60%;
Como estamos a una temperatura de 30ºC, corresponde a una p de 4.24 kPa, si usamos esta tabla
de valores
B: Aquí nos pide que calculemos la presión del vapor de aire en ese momento, para ello usamos
la fórmula de la humedad relativa:
HR=(Pvap / Psat)x100; 60%=(Pvap / Psat )x100 =2.54 kPa
C: Para calcular la masa de vapor que hay en la habitación en ese momento se aplica la Ec de
los gases ideales:
pvapV=nvapRT; 2,54 kPa x 30 m3 = nvap x 0,082 litro x atm / K x mol x 303 K;
2,54 kPa x 30. 000 litros = nvap x 0,082 litro x 101,3 kPa / K x mol x 303 K
nvap = 30,27 moles
mvap = 545 gramos
D: Procediendo igual que en el apartado anterior, se obtiene una m vap = 910 gramos.
E: Finalmente la humedad absoluta viene dada por la fórmula:
H.A= mvapor /volumen (m3) 545/30=18.17g/m3
-Importante: Si la temperatura por cualquier circunstancia disminuye, la presión de vapor
permanece constante pero la presión de vapor de saturación disminuye, como consecuencia de
esto la humedad relativa aumenta. La humedad absoluta sin embargo aumente o baje la
temperatura se mantiene constante ya que la masa de vapor no cambia.
Ejercicio 2: La presión de vapor saturado es 0,0418 atm a 30 ºC y 0,0230 atm a 20 ºC. Si a 20ºC
la humedad relativa de una masa de aire es del 90 %, ¿ cuánto valdrá la H.R. a 30 ºC ?
Solución.
- Para calcular la Pvapreal a 20 ºC hago: Pvap( 20 ºC ) = 0,9 x 0,023 Atm= 0,0207 atm. La presión
de vapor cambia algo con la temperatura, pero no se tiene en cuenta ese cambio. Entonces la
HR= 0.0207/0.0418 x 100%= 49.5%
7.3: Temperatura del rocío
-Cuando la temperatura empieza a bajar, como se ha dicho antes, la humedad relativa empieza a
aumentar, llegado a un punto en que alcanza el 100%, una vez llegada a esa temperatura y esta
continúe disminuyendo el aire no podrá contener tanta humedad y parte del vapor que está
contenido en el recinto condensará y precipitará y empezará a caer al suelo gotas en forma de
rocío, a esta temperatura que ocurre esto se le llama temperatura del Rocío.
-Un ejemplo es que en el verano hace mucho calor y mucha humedad. Pero a la tarde suele
refrescar. La temperatura baja. Entonces muchas veces la temperatura baja por debajo de la
temperatura de rocío. En ese caso, el aire empieza a soltar su humedad. Ya no puede contener
tanta cantidad de vapor de aire a esa temperatura. El resultado es que cae una fina niebla. A esa
niebla se la llama justamente rocío.
Ejercicio: Calcular la temperatura del rocío para un día soleado en el que la humedad relativa es
del 50% y la temperatura es de 25ºC.
-Como se indica en la tabla, la presión de vapor de saturación es de 3.17kPa, aplicando esto en
la fórmula nos sale una presión de vapor de 1.58 kPa.
Sí usamos la tabla y buscamos la temperatura para esa presión:
-Se ve que está comprendida entre los 10ºC y 15ªC, para ello se interpola:
Eq(7) Y= Y1+ [(Y1-Y0) / (X1-X0)] (X-X0]
-Al interpolar sale una temperatura del Rocío de 13ºC.
7.4: Razón de mezcla
-En psicrometría, solo se usa un valor, que es la razón de mezcla que se define como la cantidad
de vapor de agua, expresada en gramos, contenida en un kilogramo de aire seco.
Eq(8) r= 0.622 x pv /p- pv = mv/md.
7.5: Humedad específica
- Es el mismo concepto que la humedad absoluta, pero cambiando las unidades de medición, en
este caso hablamos de kg de agua por kg de aire seco. Tanto en la humedad absoluta como en la
específica, el agua siempre está en forma de vapor (gas). Se suele denotar por q.
-La humedad específica se relaciona además con la razón de mezcla; dicha expresión viene
descrita por:
Eq(8) q= mv / mv+md = r / 1+r
Ejercicio2: Una masa de aire a 1000 hPa y 30º C tiene una humedad relativa del 47.1%. Nos
piden calcular la densidad, humedad específica, razón de mezcla y punto del rocío. ¿Qué es más
denso el aire seco o el aire húmedo?
Datos: Datos: Mv=18x10-3 Kg/mol (vapor de agua), Md=28.9x10-3 Kg/mol (Aire seco),
R=8.314 kJ/mol K y la siguiente tabla:
-En primer lugar vamos a identificar el valor de la presión de saturación para 30ºC, para ello nos
vamos a la tabla facilitada y tal valor corresponde a una presión de vapor de saturación de
0.04246 bares.
Aplicando la fórmula de la humedad relativa se obtiene: HR= p v/psat pv=0.020 bar=20hPa,
substituyendo esto en la fórmula de la razón de mezcla se obtiene r=0.0127 Kgvapor/Kgseco y
la humedad específica q=r/1+r = 0.0125 Kg vapor/Kg
Para calcular la densidad aplicamos la fórmula de los gases ideales:
Eq(9) ΡV=nRT ρ= PM/RT
Eq(10) M= m / (mv /Mv+md / Md)=1/ (q / Mv +( 1-q) /Md)
-Donde M es la masa molecular del aire húmedo.
-Aplicando esto se obtiene una asa molecular M de 0.0287 g/mol y llevado esto a la ecuación 9
la densidad vale 1.139 Kg/m3.
-Por último vamos a calcular el punto de rocío que se sabe que es la temperatura a partir de la
cual el vapor de agua contenido en una masa de aire empieza a condensar cuando hay un
proceso de enfriamiento isobárico o a presión constante.
-Si nos vamos a la tabla, y buscamos la presión de vapor que hemos obtenido de p v= 0.020
bares, se ve que está comprendido entre los [15-20] ºC. Entonces aplicamos el método de
interpolación lineal y se obtiene lo siguiente:
TR= T1 + pv-E1 / E2-E1 X (T2-T1) =17.33ºC
-Para terminar, veamos que es más denso sí el aire seco o el aire húmedo, la respuesta es que el
aire húmedo es una mezcla compuesta de aire seco más vapor de agua, teniendo en cuenta que
la masa molecular del agua es menor que la masa media molecular del aire, la mezcla será tanto
menos densa cuanto mayor sea la proporción del vapor de agua, por lo tanto a una presión y
temperaturas dadas el aire seco es más denso que el aire húmedo y la densidad del aire húmedo
cada vez será menor a medida que incremente la humedad.
-Cuanto mayor sea la temperatura de un gas, menor es su densidad, y eso es lo que pasa en
nuestra atmósfera, de ahí que el aire frío sea mucho más denso que el aire cálido. Por otra parte
la constante R para el aire húmedo es mayor que para el aire seco.
La constante R para el aire seco vale 287.06 J /Kg K y para el aire húmedo vale 461.5 J/Kg K
7.6: Temperatura virtual
-Se define la temperatura virtual como aquella temperatura que tendría que tener el aire seco
para que a una presión dada tenga la misma densidad que el aire húmedo a T y r.
(Equ 11) TV = T (1 + 0.61 r )
7.7: Temperatura potencial
-La temperatura potencial es la temperatura alcanzada del aire, evolucionando por vía adiabática
seca hasta a una presión de 1000 Hpa.
(Equ 12) T / T0 = (p / p0 )Rd / Cpd = θ = T (1000/ p )R/Cp
7.8: Temperatura equivalente
-Definimos la temperatura equivalente isobárica de una masa de aire como aquella que tendría
esta masa si todo el vapor que contiene se condensara a presión constante.
-La expresión que nos da la temperatura equivalente viene descrita de la siguiente manera:
Todo el calor cedido de condensación de una masa m v de vapor de agua se emplea en calentar
una masa m de aire:
Eq (13) mvLv=mcpΔT → ΔT= mvLv/ mcp= r Lv/ cp
La temperatura final cuando se condensa todo el vapor es:
Eq(14) Te= T+ ΔT
7.9: Ecuaciones psicrométricas; Temperatura del bulbo seco y temperatura del
bulbo húmedo:
-Temperatura de bulbo seco o temperatura seca es la medida con un termómetro convencional
de mercurio o similar cuyo bulbo se encuentra seco. Mediante el diagrama psicrométrico o carta
psicrométrica es posible a partir de dos valores de entrada, uno de los cuales suele ser la
temperatura seca por su fácil determinación, conocer el resto de las propiedades de las mezclas
de aire seco y vapor de agua.
-El termómetro de bulbo húmedo es un termómetro de mercurio que se emplea para medir la
temperatura húmeda del aire. Se emplea en las estaciones meteorológicas para calcular la
humedad relativa del aire y la temperatura del rocío, mediante fórmulas matemáticas o
gráficos/Cartas psicrométricas, utilizando como datos las temperaturas de bulbo húmedo y de
bulbo seco (esta última es la temperatura medida con un termómetro común en el aire). Ambos
termómetros suelen estar montados sobre un soporte, a distancias normalizadas, formando el
instrumento llamado psicrómetro. La misma información, con distinta precisión, puede
obtenerse con un higrómetro. La ecuación psicrométrica viene dada por:
Equ(15) Pa= Psh -CpP / Lε [ Ts-Th]
.
