INFORME Final

GEOTECHNICAL SOIL MECHANICS E.I.R.
L
Laboratorio, Proyectos y Construcciones

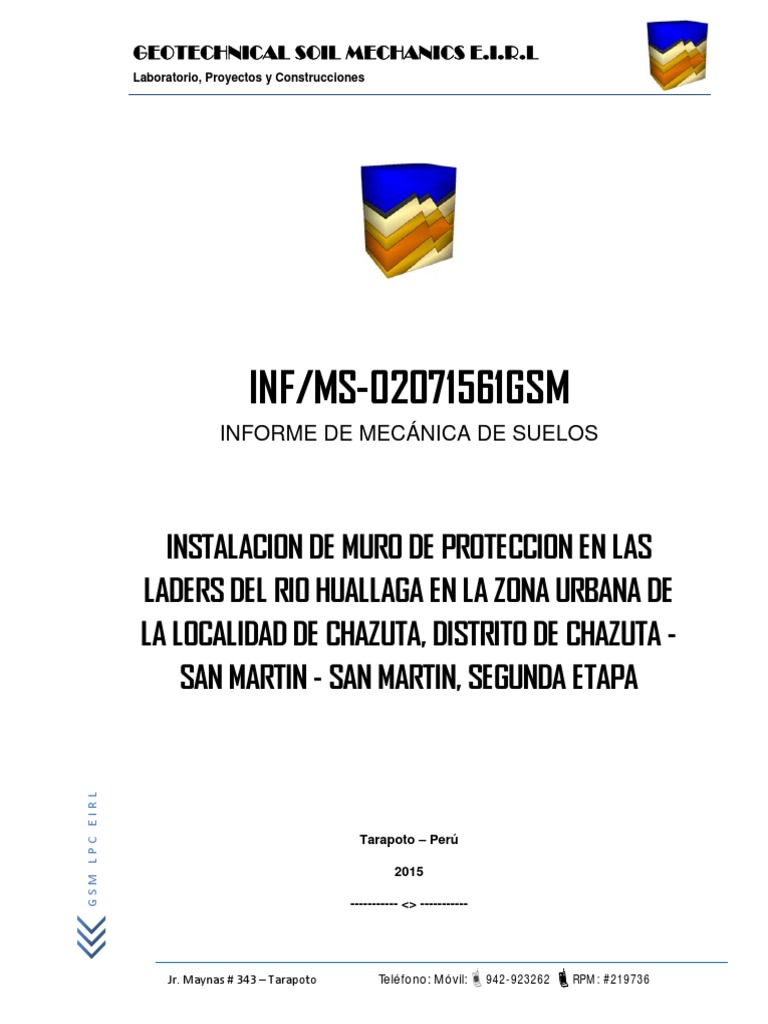

INF/MS-02071561GSM
INFORME DE MECÁNICA DE SUELOS
INSTALACION DE MURO DE PROTECCION EN LAS

LADERS DEL RIO HUALLAGA EN LA ZONA URBANA DE
LA LOCALIDAD DE CHAZUTA, DISTRITO DE CHAZUTA -
SAN MARTIN - SAN MARTIN, SEGUNDA ETAPA
GSM LPC EIRL
Tarapoto – Perú
2015
----------- <> -----------

Jr. Maynas # 343 – Tarapoto Teléfono: Móvil:942-923262 RPM: #219736

GEOTECHNICAL SOIL MECHANICS E.I.R.L

INDICE
CONTENIDO
1. Introducción.
1.1. Antecedentes
1.2. Objetivos
1.3. Metodología
1.4. Descripción general del proyecto
1.5. Tipo de estudio
1.6. Ubicación
1.6.1. Accesibilidad
2. Exploración del suelo, pruebas de campo y ensayos de laboratorio
2.1. Resumen del registro y muestreo de exploración

2.2. Resumen de las pruebas de laboratorio
3. Características topográficas y morfológicas
3.1. Geología general

3.2. Geomorfología
4. Perfil estratigráfico
4.1. El perfil estratigráfico

4.2. Situación de la Napa Freática
5. Características geotécnicas del terreno de fundación
5.1. Características generales

5.1.1. Características de tubificación
5.1.2. Grado de erosionabilidad superficial
5.1.3. Características de expansibilidad de los suelos
5.2. Sectores críticos
5.3. Parámetros sísmicos
6. Limitaciones
GSM LPC EIRL
7. Propiedades de diseño
7.1. Parámetros geotécnicos de diseño

7.2. Capacidad de soporte
7.3. Clasificación del Suelo
8. Conclusiones y Recomendaciones
9. Planos y perfiles de suelos
9.1. Mapa geomorfológico del Departamento de San Martin


10. Registros de exploración ESTRATIGRAFIA
11. Registros de los ensayos de laboratorio
12. Ubicación de Proyecto y calicatas

GSM LPC EIRL


INSTALACION DE MURO DE PROTECCION EN LAS LADERS DEL RIO HUALLAGA
EN LA ZONA URBANA DE LA LOCALIDAD DE CHAZUTA, DISTRITO DE CHAZUTA -
SAN MARTIN - SAN MARTIN, SEGUNDA ETAPA
Introducción.
1.1. Antecedentes
El presente informe contiene los resultados y conclusiones del estudio de Mecánica de

Suelos solicitado a GEOTECHNICAL SOIL MECHANICS por la Municipalidad Distrital
de Chazuta y de acuerdo con los requerimientos del proyecto “INSTALACION DE
MURO DE PROTECCION EN LAS LADERS DEL RIO HUALLAGA EN LA ZONA
URBANA DE LA LOCALIDAD DE CHAZUTA, DISTRITO DE CHAZUTA - SAN
MARTIN - SAN MARTIN, SEGUNDA ETAPA”
El estudio tiene como base el conocimiento global de los suelos de la zona,

características y antecedentes del proyecto, la exploración geotécnica y los análisis de
laboratorio. Su objetivo es cuantificar las propiedades geomecánicas del suelo, tales
como densidad - humedad, constantes de reacción, clasificación de suelos, y
trabajabilidad del terreno. Además, a partir de los parámetros obtenidos, se elaboran
recomendaciones para definir los procedimientos para excavaciones, y las
recomendaciones y especificaciones técnicas para el correcto diseño, construcción y
control de las obras
1.2. Objetivos
El presente trabajo tiene por objetivo realizar la verificación de las condiciones

Geológicas y geotécnicas del suelo de fundación, para las estructuras proyectadas
siguientes:
CONSTRUCCION DE UNA DEFENSA RIBEREÑA.
Esta evaluación se realizó por medio de trabajos de laboratorio, campo y gabinete, que
incluyen la excavación de 02 calicatas ó pozos a cielo abierto en los márgenes de la
río Huallaga, esto para ejecutar ensayos de laboratorio, a fin de obtener las principales
características físicas y propiedades del suelo, sus propiedades de agresividad
química y realizar las labores de gabinete en base a los cuales se define los perfiles
estratigráficos y las recomendaciones generales para la cimentación de las estructuras
proyectadas.
GSM LPC EIRL
Para el caso de las obras lineales, estos resultados permitirán definir las actividades
del proceso constructivo dependiendo del tipo de suelo encontrado, (suelo normal,
semirocoso ó rocoso), para estimar los costos unitarios asociados al presupuesto de la
obra en la partida de excavaciones.
Otro objetivo del presente trabajo es verificar mediante procedimientos establecidos,

los contenidos de elementos y/o sustancias nocivas presentes en los suelos existentes
y su interacción con las estructuras.
Determinar en insito la profundidad del nivel freático, filtración y/o escurrimiento de

agua que pudieran existir en el área en estudio. Verificar si estas afectaran la


capacidad de soporte del suelo, los trabajos de excavación. Al mismo tiempo dar las
recomendaciones del caso para contrarrestar las consecuencias que estas pudieran
ocasionar.
El proceso seguido para los fines propuestos fue el siguiente:
 Reconocimiento del terreno

 Distribución y ejecución de calicatas
 Tomas de muestras inalteradas y disturbadas
 Ejecución de ensayos de laboratorio
 Evaluación de los trabajos de campo y laboratorio
 Perfil estratigráfico
 Agresión del suelo a la cimentación
 Conclusiones y recomendaciones
A continuación, se presenta la bibliografía y principales antecedentes que han sido

empleados para el desarrollo de este estudio, junto con la recopilación de
antecedentes geológicos y geotécnicos de la Zona. Además dicha información esta
complementada con los ensayos realizados a muestra de suelos del sector, las
cuales serán empleadas para estimar las características físicas y mecánicas del suelo.
 Principios de Ingeniería de Cimentaciones Braja M. Das.

 Fundamentos de Ingeniería Geotécnica, Braja M. Das.
 Mecánica de Suelos y Cimentaciones , Crespo C. IV Edición
 Carta geológica del PERU
 Visita técnica al terreno en estudio.
 Estudios de Mecánica de Suelos anteriores en la zona realizados.
1.3. Metodología
El estudio se realiza sobre la base de los antecedentes:
 Propietario del proyecto: MUNICIPALIDAD DISTRITAL DE CHAZUTA

 Ingeniero del proyecto:
 Específicamente, el estudio tiene en cuenta los siguientes antecedentes y
documentos de referencia:
 Visitas a terreno y exploración geotécnica a cargo de los responsables del
proyecto
GSM LPC EIRL
 Otros estudios geotécnicos realizados en el sector.

 Planos de anteproyecto de arquitectura.
 Modificaciones en el proyecto original, pueden introducir cambios importantes
en el estudio. Eventualmente, pude ser necesario reorientar la exploración
geotécnica, introduciendo nuevos puntos de exploración o profundidades de
exploración mayores.


1.4. Descripción general del proyecto
 Destino: INSTALACIÓN DE DEFENSA RIBEREÑA

 Terreno: Municipalidad Distrital de Chazuta.
 Geometría: Casi Plana
1.5. Tipo de estudio
El presente estudio se hizo con la excavación de 02 calicatas ó pozos a cielo abierto en

en los lugares donde se instalara la defensa ribereña, esto para determinar el perfil
estratigráfico y las condiciones físicas mecánicas del terreno de fundación, cuya
profundidad va desde 2.5 m. a 3.5 metros de profundidad.
1.6. Ubicación
El proyecto se encuentra ubicado en el Departamento de San Martín, Provincia de San

Martín, Distrito de Chazuta,
1.6.1. Accesibilidad
Se llega por una vía pavimentada desde la ciudad de Tarapoto

aproximadamente a 45 minutos en carro..
2. Exploración del suelo, pruebas de campo y ensayos de laboratorio
2.1. Resumen del registro y muestreo de exploración
CALICATA Profundidad MTS Clasificación

REGISTRO Descripción
SUCS
01 Desde Hasta
Suelo de Particulas Gruesas, GRAVA, Con Finos,

Grava bien graduada con arcilla y arena (o arcilla
0.00 2.50 limosa y arena), , , Compresibilidad Baja, Clasifica GW-GC
AASHTO A-1-a, Fragmentos de roca, grava y arena,
Excelente a Bueno
GSM LPC EIRL
Nivel Freático encontrado a 2.10 metros.


CALICATA Profundidad MTS Clasificación

REGISTRO Descripción
SUCS
02 Desde Hasta
Suelo de Particulas Gruesas, GRAVA, Con Finos,

Grava bien graduada con arcilla y arena (o arcilla
0.00 2.50 limosa y arena), , , Compresibilidad Baja, Clasifica GW-GC
AASHTO A-1-a, Fragmentos de roca, grava y arena,
Excelente a Bueno
Nivel Freático encontrado a 2.50 metros.
2.2. Resumen de las pruebas de laboratorio
Con los ensayos de laboratorio de suelos se van a perseguir los siguientes objetivos:
 Clasificar correctamente el suelo.

 Identificar el estado en que se encuentra el suelo.
 Evaluar sus propiedades mecánicas.
 Prever posibles problemas geotécnicos (expansividad)
Los ensayos de laboratorio más comunes, para conseguir los objetivos indicados, y
que se realizan en el reconocimiento geotécnico de un terreno en el que se va a ubicar
una cimentación son los siguientes:
ENSAYOS DE IDENTIFICACIÓN
 Granulometría de un suelo
 Límites de Atterberg
 Humedad natural
ENSAYOS MECÁNICOS
 Compactación de Suelos
GSM LPC EIRL
ENSAYOS QUIMICOS DE SUELOS
 Sales Solubles
 Cloruros
 Sulfatos
 PH


Resumen de los ensayos de Laboratorio
N° SUCS AASHT INDICE HUMED PESO LIMITES DE GRANULOMETRIA (%)

.
Calicata O DE ESPEC CONSISTENCIA (%)
GRUPO % . LL LP IP GRAV ARE LIMO Y
A NA ARCILLA
C‐1 ‐ M‐1 GW‐GC A‐1‐A (0) 5.36 2.59 0 0 0 33.68 56.94 9.38
C‐2 ‐ M‐1 GW‐GC A‐1‐A (0) 28.91 2.60 0 0 0 33.68 56.94 9.38
3. Características topográficas y morfológicas
3.1. Geología general
La zona corresponde a suelos aluviales transportados y sedimentados.
3.2. Geomorfología
San Martín es un departamento del Perú situada en el norte del país, el cual comprende
los territorios amazónicos de las porciones media y baja de la cuenca del río Huallaga.
Limita con el Loreto por el norte y el oeste, con Amazonas por el noreste, por el sur con
Huánuco y por el oeste con La Libertad.
4. Perfil estratigráfico
4.1. El perfil estratigráfico
De acuerdo con la información obtenida de la exploración, el subsuelo presenta un perfil

compuesto por una unidad estratigráfica fundamental, cuyas características y dimensiones
se entregan a continuación.
UNIDAD U1: Suelo Contaminado.
Encontramos calicatas en matriz de Particulas Gruesas, GRAVA, Con Finos, Grava bien
graduada con arcilla y arena (o arcilla limosa y arena), Compresibilidad Baja, Clasifica
AASHTO A-1-a, Fragmentos de roca, grava y arena, Excelente a Bueno, de color plomizo,
a una profundidad de 0.00 a 2.50 metros.
4.2. Situación de la Napa Freática
A la fecha de la exploración, Julio de 2015 la napa freática fue detectada dentro de las
GSM LPC EIRL
profundidades reconocidas, a una profundidad entre 2.50 y 3.00 metros.
Sólo se informa el nivel detectado a la fecha de exploración. Se desconocen su

variación estacional y en el tiempo, ya que este tema escapa a la especialidad.



5. Características geotécnicas del terreno de fundación
5.1. Características generales
5.1.1. Características de tubificación
No se ha considerado el estudio sobre el grado de tubificación del terreno
5.1.2. Grado de erosionabilidad superficial
La erosionabilidad es superficial motivo de no tener perfiles topográficos extremos

en cuanto a su pendiente.
5.1.3. Grado de permeabilidad de los suelos
El suelo está comprendido dentro de los suelos con permeabilidad media ya que las
partículas de arena tiene una concentración de >50%.
5.1.4. Características de expansibilidad de los suelos
De acuerdo a Seed, Woodwuard y Lundgren, establecieron la siguiente tabla de

potencial de expansión determinado en laboratorio.
POTENCIAL DE
INDICE DE PLASTICIDAD
EXPANCION
0 – 15 BAJO
15 – 35 MEDIO
35 ‐ 55 ALTO
>55 MUY ALTO
Con los datos obtenidos en el laboratorio se tiene:
PROFUNDIDAD ÍNDICE POTENCIAL DE

CALICATA
m. PLÁSTICO EXPANSIÓN
C‐1 ‐ M‐1 0.00 a 1.20 0 BAJO
C‐2 ‐ M‐1 0.00 a 1.20 0 BAJO
5.2. Sectores críticos
Dado el perfil del terreno y la obra en mención no se encontraron sectores críticos.

GSM LPC EIRL
5.3. Parámetros sísmicos
El local en estudio encuentra en la zona 2 del Mapa de Zonificación Sísmica del Perú, de
acuerdo a la Norma Técnica de Edificación E.030-Diseño Sismo Resistente.
Las Fuerzas Sísmicas Horizontales pueden calcularse de acuerdo a las Normas de

Diseño Sismo Resistente según la siguiente relación:
Los parámetros a considerar son las siguientes:


Factor de tipo de suelo, S = 1.20
Factor de zona, Z= 0.3g (zona 2)
Periodo predominante del suelo, Tp = 0.6 s
6. Limitaciones
No se encontraron limitaciones en el presente estudio.
7. Parámetros Geotécnicos de Diseño
De la exploración geotécnica en el sector donde serán emplazadas las obras y con los
antecedentes de otros estudios similares realizados en las cercanías, es adecuado
considerar los siguientes parámetros geotécnicos.
7.1. Clasificación del Suelo
Para los efectos de aplicación de la Norma de Diseño Sísmico de Edificios, considerar que
se trata de un suelo del tipo S2 y zona sísmica 02
8. Conclusiones y Recomendaciones
Del Suelo
Factor de tipo de suelo S= 1.00
Factor de Zonificación Sísmica Z = 0.3 (Zona 2)
Periodo, Tp = 0.6s
El subsuelo de actividad de cimentación no está sujeto a socavaciones ni

deslizamiento. Así como no se ha encontrado evidencia de hundimiento o
levantamiento de terreno.
Es muy importante prever obras para garantizar un drenaje adecuado en caso de

ocurrir a riesgos o inundaciones.
Para el cálculo del q’ Admisible se procedio a realizar el ensayo de corte directo

como referencia de las calicatas C-01 y C-02 para los suelos de constitución
principal GRAVA y que la profundidad hasta 2.5 metros y tenemos los siguientes
GSM LPC EIRL
resultados:


Se calculó también el asentamiento producido por la estructura en el cual

obtenemos los siguientes resultados
Clasificación del Suelo
Se concluye según los resultados de laboratorio que el suelo según la clasificación SUCS es
GW-GC, que son suelos GRAVOSOS, suelos en estados semi duros, con nula plasticidad,
con poca o nula expansión, que va desde los 0.00 hasta los 2.5 metros de profundidad.
Este suelo podrá ser trabajado con equipos manuales (palanas, picos) o por medios
mecánicos (retroexcavadoras, etc), cuando se sobrepase los 2.00 metros será necesario la
entibación de las excavaciones para evitar posibles derrumbes.
GSM LPC EIRL
La napa freática se encuentra a una profundidad de 2.10 a 2.50 metros respectivamente pero
se aclara que esto podría variar de acuerdo a las estaciones ambientales.
Los resultados de la presente investigación, solo son válidos para la zona de estudio
investigada.


9. Planos y perfiles de suelos
9.1. Mapa geomorfológico del Departamento de San Martin

GSM LPC EIRL


10. Registros de exploración ESTRATIGRAFIA
GSM LPC EIRL


11. Registros de los ensayos de laboratorio
GSM LPC EIRL


SUELOS
GSM LPC EIRL


Q’ ADMISIBLE, ASENTAMIENTO
GSM LPC EIRL


Corte directo
GSM LPC EIRL


INFORME Final

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

INFORME Final

Cargado por

Copyright:

Formatos disponibles

GEOTECHNICAL SOIL MECHANICS E.I.R.

INSTALACION DE MURO DE PROTECCION EN LAS

----------- <> -----------

2. Exploración del suelo, pruebas de campo y ensayos de laboratorio

2.1. Resumen del registro y muestreo de exploración

3. Características topográficas y morfológicas

3.1. Geología general

4.1. El perfil estratigráfico

5. Características geotécnicas del terreno de fundación

5.1. Características generales

7.1. Parámetros geotécnicos de diseño

9. Planos y perfiles de suelos

9.1. Mapa geomorfológico del Departamento de San Martin

11. Registros de los ensayos de laboratorio

12. Ubicación de Proyecto y calicatas

El presente informe contiene los resultados y conclusiones del estudio de Mecánica de

El estudio tiene como base el conocimiento global de los suelos de la zona,

El presente trabajo tiene por objetivo realizar la verificación de las condiciones

CONSTRUCCION DE UNA DEFENSA RIBEREÑA.

Otro objetivo del presente trabajo es verificar mediante procedimientos establecidos,

Determinar en insito la profundidad del nivel freático, filtración y/o escurrimiento de

El proceso seguido para los fines propuestos fue el siguiente:

 Reconocimiento del terreno

A continuación, se presenta la bibliografía y principales antecedentes que han sido

 Principios de Ingeniería de Cimentaciones Braja M. Das.

El estudio se realiza sobre la base de los antecedentes:

 Propietario del proyecto: MUNICIPALIDAD DISTRITAL DE CHAZUTA

 Otros estudios geotécnicos realizados en el sector.

 Destino: INSTALACIÓN DE DEFENSA RIBEREÑA

1.5. Tipo de estudio

El presente estudio se hizo con la excavación de 02 calicatas ó pozos a cielo abierto en

El proyecto se encuentra ubicado en el Departamento de San Martín, Provincia de San

Se llega por una vía pavimentada desde la ciudad de Tarapoto

2. Exploración del suelo, pruebas de campo y ensayos de laboratorio

2.1. Resumen del registro y muestreo de exploración

CALICATA Profundidad MTS Clasificación

Suelo de Particulas Gruesas, GRAVA, Con Finos,

Nivel Freático encontrado a 2.10 metros.

CALICATA Profundidad MTS Clasificación

Suelo de Particulas Gruesas, GRAVA, Con Finos,

Nivel Freático encontrado a 2.50 metros.

2.2. Resumen de las pruebas de laboratorio

 Clasificar correctamente el suelo.

ENSAYOS QUIMICOS DE SUELOS

N° SUCS AASHT INDICE HUMED PESO LIMITES DE GRANULOMETRIA (%)

3. Características topográficas y morfológicas

3.1. Geología general

La zona corresponde a suelos aluviales transportados y sedimentados.

4.1. El perfil estratigráfico

De acuerdo con la información obtenida de la exploración, el subsuelo presenta un perfil

UNIDAD U1: Suelo Contaminado.

4.2. Situación de la Napa Freática

profundidades reconocidas, a una profundidad entre 2.50 y 3.00 metros.

Sólo se informa el nivel detectado a la fecha de exploración. Se desconocen su

5.1. Características generales

5.1.1. Características de tubificación

No se ha considerado el estudio sobre el grado de tubificación del terreno

5.1.2. Grado de erosionabilidad superficial

La erosionabilidad es superficial motivo de no tener perfiles topográficos extremos

5.1.3. Grado de permeabilidad de los suelos

5.1.4. Características de expansibilidad de los suelos

De acuerdo a Seed, Woodwuard y Lundgren, establecieron la siguiente tabla de

Con los datos obtenidos en el laboratorio se tiene:
