LAS CENTRALES
EÓLICAS

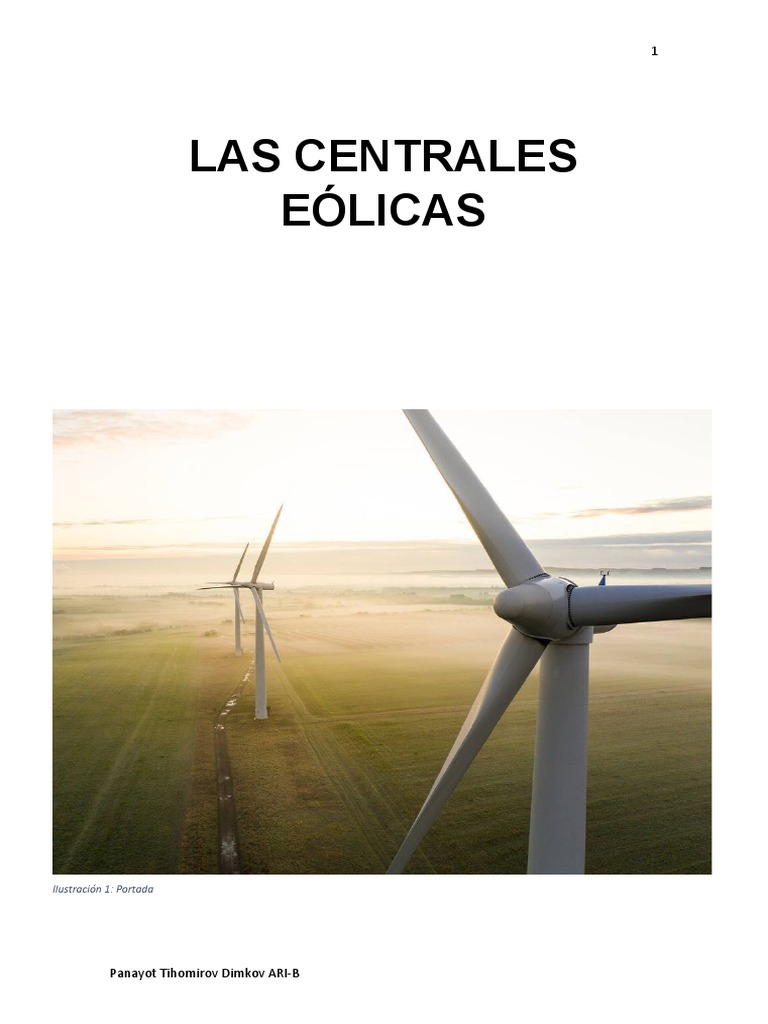

Ilustración 1: Portada

Panayot Tihomirov Dimkov ARI-B

 2

Contents
ÍNDICE DE ILUSTRACIONES...........................................................................................................3
ÍNDICE DE TABLAS........................................................................................................................4
La central eólica...........................................................................................................................5
¿Qué es una central eólica?.....................................................................................................5
El funcionamiento de un aerogenerador..................................................................................5
Partes principales de un aerogenerador..................................................................................6
Torre:...................................................................................................................................7
Góndola:.............................................................................................................................7
Rotor:...................................................................................................................................7
Freno:..................................................................................................................................7
Caja de cambios:...............................................................................................................7
Generador:.........................................................................................................................7
Rotor de guía:....................................................................................................................7
Tipos de aerogeneradores........................................................................................................7
Aerogeneradores verticales.................................................................................................7
Aerogeneradores horizontales.............................................................................................8
Ventajas e inconvenientes de la energía eólica........................................................................8
Los diversos usos de los aerogeneradores...............................................................................9
Historia de la energía eólica.....................................................................................................9
Parques eolicos Onshore y Offshore......................................................................................10
Ventajas e inconvenientes Onshore...................................................................................11
Ventajas e inconvenientes Offshore...................................................................................11
FUNCIONAMIENTO DEL ACTUAL MERCADO ELÉCTRICO............................................................12
Mercado Diario......................................................................................................................13
...............................................................................................................................................14
Mercado Intradiario...............................................................................................................14
Mercado De Servicios Complementarios...............................................................................14
POSICIÓN DE LA ENERGÍA EÓLICA EN EL POOL ESPAÑOL...........................................................15
VALORACIÓN PERSONAL............................................................................................................15

Panayot Tihomirov Dimkov ARI-B

 3

ÍNDICE DE ILUSTRACIONES
Ilustración 1: Portada...................................................................................................................1
Ilustración 2: Modificación de la energía.....................................................................................5
Ilustración 3..................................................................................................................................6
Ilustración 4:Partes de un aerogenerador....................................................................................6
Ilustración 5: Aerogenerador vertical...........................................................................................7
Ilustración 6: Aerogenerador particular antiguo..........................................................................8
Ilustración 7: Historia de las energia elólica iberdrola..................................................................9
Ilustración 8:Rosa de los vientos................................................................................................10

Panayot Tihomirov Dimkov ARI-B

 4

ÍNDICE DE TABLAS
Tabla 1:Ventajas e inconvenientes Energía Eólica........................................................................8
Tabla 2:Ventajas e inconvenientes Onshore..............................................................................11
Tabla 3:Ventajas e inconvenientes Offshore..............................................................................11
Tabla 4 Potencia por paises........................................................................................................12

Panayot Tihomirov Dimkov ARI-B

 5

La central eólica

¿Qué es una central eólica?

Una central eólica o aerogenerador se trata de un aparato que usa el

viento para transformar la energía cinética en energía mecánica que
posteriormente es transformada por un generador a energía eléctrica.
Los aerogeneradores son una de las fuentes principales de energía
renovable del mundo, estando detrás de la energía solar. Siendo esta
una energía limpia.

El funcionamiento de un aerogenerador

La radiación solar no incide por igual en toda la superficie de la Tierra:

hay zonas que se calientan más que otras y en esas el aire, que pesa
menos, tiende a ascender generando áreas de bajas presiones; en
cambio, en las más frías el aire desciende y pesa más creando áreas de
altas presiones. La diferencia entre presiones hace que el aire se
mueva y se origine el viento, un elemento tan poderoso que puede
utilizarse para generar energía.

El viento hace girar las palas,

que comienzan a moverse con
velocidades de viento de unos
3,5 m/s y proporcionan la
máxima potencia con unos 11
m/s. Con vientos muy fuertes
(25 m/s) las palas se colocan
en bandera y el aerogenerador
se frena para evitar tensiones
excesivas.
Ilustración 2: Modificación de la energía

Las palas tienen forma de perfil alar, generando al paso del viento una
baja presión por uno de los lados del la pala y una alta presión por el
otro, de esta manera se genera una fuerza de sustentación haciendo
que la pala rote.

Panayot Tihomirov Dimkov ARI-B

 6

Tal como se puede observar en la siguiente imagen, la parte de color

azul de la pala representa una baja presión y la parte de color roja, la
zona de alta presión:

Ilustración 3

Dependiendo de la velocidad del viento, las palas se colocan

mediante unos motores a diferentes ángulos para generar más o menos
fuerza de sustentación. Si la dirección del viento varia, un sensor
transmite esa variación a un controlador, rotando la parte superior del
aerogenerador.
Una vez generada la fuerza mecánica, esta pasa a una caja
multiplicadora lo que hace es multiplicar la velocidad de rotación a una
relación de 1:90. Después de multiplicar la velocidad de rotación la
energía mecánica se transmite a un generador eléctrico, generando
corriente alterna, para su posterior distribución.

Partes principales de un aerogenerador

Ilustración 4:Partes de un aerogenerador

Panayot Tihomirov Dimkov ARI-B
 7

Torre: Las torres de la mayoría de las turbinas modernas están hechas de

tubos de acero redondos. Una regla general para una torre de turbina es
que tenga la misma altura que el diámetro del círculo que hacen sus
palas al girar. En general, cuanto más alta es la turbina, más susceptible
es a los vientos de alta velocidad.
Góndola: La góndola la parte donde se alojan todos los componentes del
aerogenerador.

Rotor: El rotor de un aerogenerador es la parte rotatoria sobre el que están

colocadas las palas.

Freno: Es la parte que se encarga de frenar el movimiento del rotor en caso

de averías, vientos muy fuertes…

Caja de cambios: Es la parte del aerogenerador que se encarga de

modificar la velocidad de rotación transmitida al generador eléctrico.

Generador: El generador es el dispositivo encargado de transformar la

energía mecánica en energía eléctrica.

Rotor de guía: Es el eje encargado de direccionar la góndola hacia la

dirección del viento.

Tipos de aerogeneradores

Aerogeneradores verticales

En este tipo de aerogeneradores, las palas del aerogenerador rotan

sobre un eje vertical ubicado en el centro del mismo. Hay tres principales
ventajas:

- La sujeción de las palas es de fácil diseño y ejecución.

- No precisan sistema de orientación para captar la energía del viento.

- Fácil ubicación del tren de potencia, generador

y transformador, a nivel del suelo.
De forma general podemos decir que el rendimiento
de los aerogeneradores de eje vertical se encuentra

Panayot Tihomirov Dimkov ARI-B

Ilustración 5: Aerogenerador vertical

 8

por debajo de la mitad que el correspondiente a aerogeneradores de eje

horizontal, hecho que ha dirigido la industria al desarrollo de
aerogeneradores de eje horizontal.

Aerogeneradores horizontales

Este tipo de aerogeneradores, con disposición de su eje en horizontal,

se caracterizan por girar las palas en dirección perpendicular a la
velocidad del viento. Hay dos principales tipos: aeroturbinas lentas y
rápidas.
Las aeroturbinas lentas tienen entre 6 y 24 aspas, funcionando a baja
velocidad, normalmente se usan en el bombeo de agua.

Las aeroturbinas rápidas, constan de

entre 2-3 aspas, funcionando a gran
velocidad dedicadas a la generación de
electricidad.

Ilustración 6: Aerogenerador particular antiguo

Ventajas e inconvenientes de la energía eólica
Tabla 1:Ventajas e inconvenientes Energía Eólica

VENTAJAS INCONVENIENTES

ENERGÍA SOSTENIBLE, YA QUE EL LA ENEREGÍA PROPORCIONADA ES

VIENTO ES UNA FUENTE INAGOTABLE INTRMITENTE Y VARIABLE

LA FABRICACIÓN DE LOS
ENERGÍA VERDE AEROGENERADORES PRODUCE
SUSTANCIAS CONTAMINANTES
MANTENIMIENTO ECONÓMICO TIENE UN IMPACTO MEDIOAMBIENTAL
LARGA VIDA ÚTIL DE LOS
COMPLEJO RECICLAJE DE LAS PALAS
AEROGENERADORES
CARENCIAS EN EL SISTEMA DE
CREACIÓN DE PUESTOS DE TRABAJO
ALMACENAMIENTO EFECTIVO
INGRESOS MUNICIPALES
ES ADAPTABLE A CASI CUALQUIER
ESPACIO

Panayot Tihomirov Dimkov ARI-B

 9

Los diversos usos de los aerogeneradores

Es cierto, que el principal uso de los aerogeneradores es generar

electricidad, sea de uso doméstico y particular, con aerogeneradores de menor
escala o de uso general con aerogeneradores de mayor escala. No obstante, a
los aerogeneradores se les puede dar diferentes usos, como los siguientes:
- Bombeo de agua. La energía eólica se puede utilizar para la
extracción de agua del subsuelo utilizando aerobombas, que son
unos molinos capaces de bombear hasta seiscientos litros por hora,
lo que equivale a cubrir las necesidades de una pequeña explotación
agrícola.
- Hidrógeno renovable. La energía eólica se utiliza para producir la
corriente eléctrica continua que se necesita para producir el
hidrógeno renovable. Este tipo de hidrógeno se utiliza, por ejemplo,
para producir los combustibles sintéticos o ecocombustibles.

- Desalinización. Otro de los usos es la desalinización de agua, El

viento es una fuente de energía renovable popular y establecida que
puede generar electricidad para la desalinización por ósmosis
inversa. La mayoría de los proyectos de desalinización a gran escala
impulsados por energía renovable aprovechan el viento.

Historia de la energía eólica

El uso de la energía eólica se remonta al año 4500 d.C.
cuando los antiguos egipcios comenzaron a navegar por el Nilo
Los molinos de viento son de origen lejano. Se utilizaron para
riego y molienda en Asia Central sobre el siglo VII. Estos
primeros molinos tenían un eje vertical con una rueda
horizontal que sujetaba las cuchillas.
En Europa, los primeros molinos se construyeron en Francia e
Inglaterra en el siglo XII y desde allí se extendieron por todo el
continente. Se trataba de estructuras de madera: torres de
molino que giraban manualmente alrededor de un pilar central
para dirigir las aspas hacia el viento.
El molino de torre se desarrolló en Francia en el siglo XIV.
Consistía en una torre de piedra rematada por una estructura
giratoria de madera que soportaba el eje del molino y los
equipos superiores. De la parte superior del molino sobresalía
un eje horizontal, del que se ramificaban de cuatro a ocho alas
con una longitud de 3 a 9 metros. Sus finalidades eran muy

Panayot Tihomirov Dimkov ARI-B

Ilustración 7: Historia de las energia

elólica iberdrola
 10

diversas: moler todo tipo de material, principalmente cereales, preparar pasta

de papel, prensar aceitunas, mover bombas de agua, etc.
En el siglo XIX se construyeron alrededor de 9.000 molinos de viento en los
Países Bajos, muchos de los cuales se utilizaron para suministrar agua a los
pólderes. El uso de molinos para bombear agua estaba muy extendido en el
siglo XIX.
El uso de aerogeneradores para generar electricidad comenzó en Dinamarca a
finales del siglo XIX.
Las pequeñas turbinas eólicas generaban electricidad antes de la construcción
de las redes de distribución, principalmente en los Estados Unidos, en las
décadas de 1930 y 1940.

Parques eolicos Onshore y Offshore

Un aerogenerador moderno de última generación es capaz de generar

6MW/año lo cual abastece entorno a unas 5.000 viviendas anualmente. Para
abastecer ciudades enteras, se instalan muchísimos aerogeneradores en un
recinto, consiguiendo abastecer ciudades enteras. En España, la energía eólica
supone un 10% de la energía producida para el abastecimiento del país.

Para construir un parque eólico se comienza estudiando el terreno donde se va

a instalar dicho parque. Primero se estudia la velocidad del viento a lo largo de
un cierto tiempo y se hace una rosa de los
vientos, donde se indica cual es la dirección mas
frecuente por donde sopla el viento y las distintas
velocidades medias registradas. Después se
escoge el modelo de aerogenerador mas
adecuado para el terreno y las necesidades que
se deben abastecer, no obstante, se hace un
estudio de la rentabilidad e impacto
medioambiental.

Hay dos principales tipos de parques eólicos:

Offshore y Onshore los parques Onshore son
parques eólicos construidos sobre un terreno
firme, donde se desarrollan vientos potentes Ilustración 8:Rosa de los vientos
frecuentemente. Los parques Offshore son parques eólicos construidos en el
mar, entorno a unos 47 km de la costa. Los parques Offshore son parques que
generan muchísima mas energía que los parques Onshore, debido a los fuertes

Panayot Tihomirov Dimkov ARI-B

 11

vientos generados en el mar. Un aerogenerador Offshore es capaz de producir

10MW lo cual es 30% mas que los aerogeneradores Onshore.

Uno de los principales inconvenientes de que no se construyan parque eólicos

offshore, es el complejo montaje de las estructuras cimentadas al fondo del
mar, para sujetar los aerogeneradores, además de su posterior mantenimiento.

Ventajas e inconvenientes Onshore

Tabla 2:Ventajas e inconvenientes Onshore

VENTAJAS INCONVENIENTES

INSTALACIÓN ECONÓMICA MAYOR IMPACTO VISUAL Y ACÚSTICO

MAYOR ACCESIBILIDAD MENOR POTENCIA UNITARIA

TECNOLOGÍA MAS AVANZADA MENOR CAPACIDAD INSTALADA

Ventajas e inconvenientes Offshore

Tabla 3:Ventajas e inconvenientes Offshore

VENTAJAS INCONVENIENTES

MAYOR POTENCIA UNITARIA COSTOSA INFRAESTRUCTURA

MAYOR CAPACIDAD INSTALADA CONDICIONES AMBIENTALES SEVERAS

MENOR INPACTO VISUAL Y ACÚSTICO TECNOLOGÍA MENOS DESARRLLADA

Potencia en MW generada por paises
3000

2500
En
2000 el

1500

1000

500

Panayot
0 Tihomirov Dimkov ARI-B
Reino Unido España Alemania Suecia Noruega Grecia Bélgica Dinamarca Otros

Terrestre Marina
 12

siguiente gráfico podemos observar la cantidad de energía producida por los

siguientes países y el método (Marino o terrestre)

FUNCIONAMIENTO DEL ACTUAL MERCADO

ELÉCTRICO

En el actual mercado eléctrico español, intervienen distintos agentes

implicados en dicha operación: Productores de energía, Transporte de la
energía, Distribuidoras de energía, Comercializadoras, Operador del Mercado
Ibérico Español (OMIE).
Productores de energía: son las empresas que se encargan de generar la
energía, puede ser renovable o no renovable.
Transporte de la energía: En España, el transporte de la energía esta

Tabla 4 Potencia por paises

gestionado por la Red Eléctrica Española (REE) la cual es propietaria de todas

las líneas de transporte de electricidad.
Distribuidoras de energía: Son las encargadas de llevar la energía desde las
subestaciones a las propiedades para su uso.
Comercializadoras: Son las empresas que se encargan de ser el intermediario
entre OMIE y consumidor final vendiendo la energía eléctrica.
Operador del Mercado Ibérico Español (OMIE): es la organización que
gestiona todos los mercados eléctricos existentes, tanto de España como de
Portugal. Su misión principal es poner de acuerdo a todos los agentes que
participan en el mercado eléctrico con el fin de hacer llegar la energía al
consumidor final.

El Mercado Español es de tipo marginalista, es decir, cada día los

vendedores y compradores lanzan sus ofertas con diferentes precios. El día
antes de la entrega de la electricidad, las comercializadoras y los productores
presentan sus ofertas, para cada hora del próximo día a través del OMIE.
Se divide en tres principales elementos: El mercado diario, el mercado
intradiario y el mercado de servicios complementarios.

Mercado Diario

Panayot Tihomirov Dimkov ARI-B

 13

Son todas aquellas transacciones de compra y venta de energía que

corresponden a la producción y entrega al día siguiente. Los mecanismos del
mercado diario consisten en:
- presentación de propuestas de compra y venta de energía
(distribuidores, comercializadores y consumidores calificados). Estas
ofertas se realizan para las 24 horas del día siguiente.

- Después de que se reciben las ofertas, se hace un emparejamiento,

comenzando con la oferta más barata para vender, hasta que
satisfaga la demanda en ese punto se establece el precio de venta
para toda la energía, obteniendo el precio de la puja más cara este
punto de acuerdo, se llama precio casado.

- Primero entran las centrales nucleares a 0€ debido a que no pueden

parar la producción por temas técnicos, después de eso, entran las
energías renovables con un precio superior, después entran las
centrales de energía no renovable con un precio mucho mas alto que
las demás.

Este esquema es un incentivo importante para bajar el precio de la electricidad

ya que los generadores tratan de ofrecer su energía al precio más bajo posible
para asegurar que sus estaciones sean seleccionadas para operar.

Mercado Intradiario

Si después de crear un programa diario se hace necesario ajustar sus

propuestas o requerimientos, se lanza el llamado mercado intradiario, que
funciona con los mismos criterios.

Panayot Tihomirov Dimkov ARI-B

 14

Este mercado eléctrico consta de seis sesiones, en las que pueden participar
todos los agentes autorizados para operar el mercado diario. Una vez
identificada la oferta y la demanda del mercado intradiario, se entregan de
acuerdo con un programa diario factible, determinando así el programa final.

Mercado De Servicios Complementarios

Este mercado consiste en procesos para eliminar los desequilibrios que pueden
surgir entre la producción y la demanda.
Combina un conjunto de mecanismos competitivos que complementan el
mercado manufacturero. Además, existen otros servicios adicionales que los
actores del mercado brindan para la operación del sistema como requisito
previo para la participación en el mismo.
Todos los procesos que forman parte de este mercado eléctrico permiten
controlar y operar en tiempo real el sistema de suministro eléctrico, de manera
que la seguridad y calidad del suministro eléctrico esté garantizada en todo
momento.

POSICIÓN DE LA ENERGÍA
EÓLICA EN EL POOL ESPAÑOL

La energía eólica figura en primera posición en

el pool eléctrico español según REE. En
España, en el mes de septiembre de 2022, se
ha generado un total de 29.512 MW de energía
eólica, unos 3.000MW más que la central de
ciclo combinado.

VALORACIÓN PERSONAL

Panayot Tihomirov Dimkov ARI-B

 15

Actualmente, las energías renovables están revolucionando el mundo, cada

año, las distintas tecnologías están avanzando a niveles extraordinarios
mejorando este sector, haciendo centrales mas eficientes, más rentables…
reduciendo también uno de los problemas más importantes, el impacto
medioambiental.

Panayot Tihomirov Dimkov ARI-B
