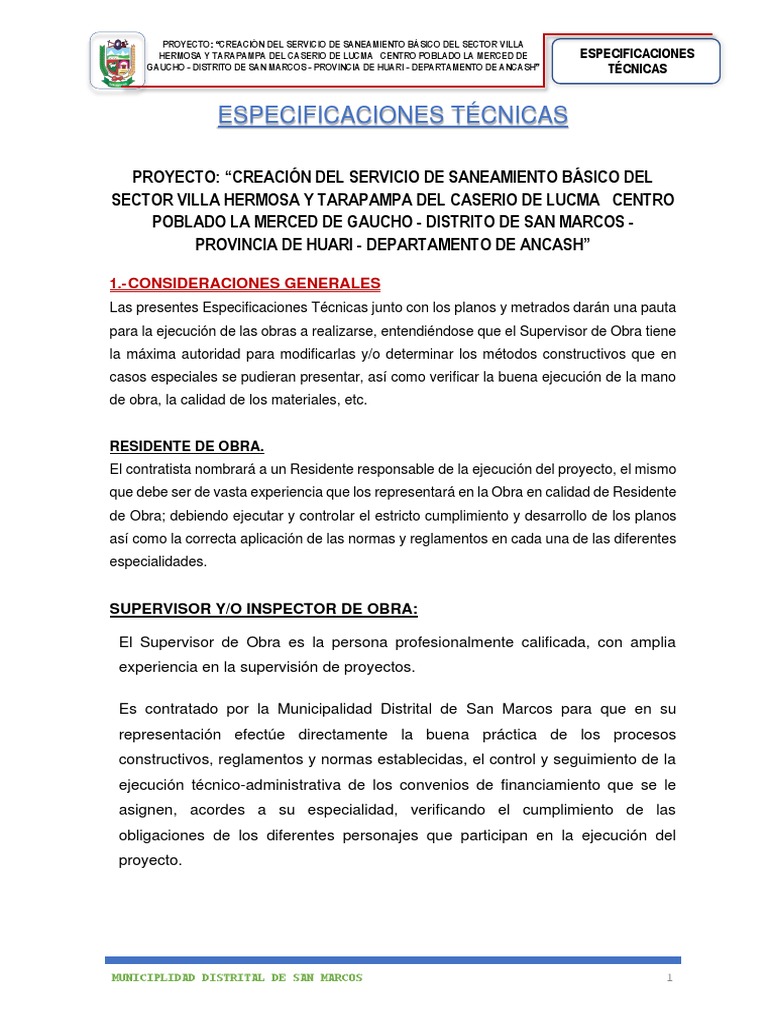

ESPECIFICACIONES TÉCNICAS
RESIDENTE DE OBRA.
El contratista nombrará a un Residente responsable de la ejecución del proyecto, el mismo
que debe ser de vasta experiencia que los representará en la Obra en calidad de Residente
de Obra; debiendo ejecutar y controlar el estricto cumplimiento y desarrollo de los planos
así como la correcta aplicación de las normas y reglamentos en cada una de las diferentes
especialidades.
ser usados; los gastos que irroguen estas acciones serán de cuenta exclusiva de la
Entidad.
INSPECCION Y PRUEBAS
Durante la ejecución de las obras se realizaran pruebas de: control de calidad de los
trabajos, materiales, así como el funcionamiento de las instalaciones, conforme a las
especificaciones técnicas correspondientes.
Si en la ejecución de una prueba se constata que el material o equipo no está de acuerdo
con las especificaciones, el Ingeniero Residente ordenara paralizar el envió de tal material
y/o renovarlo prontamente del sitio, o de la obra y remplazar con material aceptable.
Si en cualquier momento, una inspección, prueba o análisis revela que la obra o partida
tiene defectos de diseño de mezcla, materiales defectuosos o inferiores, manufactura
pobre, instalación mal ejecutada, uso excesivo o disconformidad con los requerimientos de
especificación, tal obra o partida será rechazada y será remplazada con otro que cumpla
con los requisitos técnicos.
La aprobación de los materiales suministrados, serán realizados por el Ingeniero Residente
u organismo de supervisión.
Las pruebas del campo y otras pruebas señaladas en las especificaciones serán realizadas
bajo responsabilidad de Ingeniero Residente.
CUADERNO DE OBRA.
Todas las consultas, absoluciones, notificaciones, etc.; referentes a la obra, deben
CONSULTAS:
MEDIDAS DE SEGURIDAD
El Residente adoptará las medidas de seguridad necesarias para evitar accidentes a su
personal, a terceros, o a la misma obra; cumpliendo con todas las disposiciones vigentes
TOLERANCIAS
Las tolerancias que se indican como admisibles, no eximen de un tratamiento posterior de
superficies de las obras, por lo tanto, se entienden como tolerancias permisibles, las
desviaciones usuales en los métodos modernos de construcción, salvo que en las
especificaciones o en los planos se hubieran fijado condiciones especiales con respecto a
las medidas que se deberán observar. En caso de duda, el Ingeniero Supervisor tiene
derecho de fijar divergencias máximas permisibles y calificar determinados ajustes como
definitivos.
Toda aquella construcción y elementos de construcción que no se atengan a las medidas
exigidas con las tolerancias fijadas y la utilización de los ajustes prescritos, deberán ser
modificados o demolidos y reconstruidos por el Ingeniero Residente.
Las tolerancias permisibles para la construcción definitiva del dique con material propio
son:
ESPACIFICACIONES TÉCNICAS
01 OBRAS PROVICIONALES, TRABAJOS PRELIMINARES, SEGURIDAD Y SALUD
EN EL TRABAJO.
01.01 OBRAS PROVICIONALES
01.01.1 OFICINA, ALMACEN Y GUARDANÍA
Descripción
Son las construcciones provisionales que servirán para albergue del personal de
Obra (ingenieros, técnicos y obreros), almacenes, comedores, laboratorios, y
talleres de reparación y mantenimiento de equipo. Así mismo se ubicarán las
oficinas de dirección y administración de la Obra.
Se deberá tener en cuenta dentro de su propuesta el dimensionamiento de los
campamentos para cubrir satisfactoriamente las necesidades básicas descritas
anteriormente las que contarán con sistema adecuado de agua, alcantarillado, luz,
etc. permanentemente.
La ubicación de los campamentos, sus depósitos y otras construcciones
necesarias temporales deberán ser previamente autorizados por la Supervisión.
Cuando la obra haya concluido se deberá restaurar el estado original de la zona
para mantener el paisaje circundante.
Materiales
Se utilizarán clavos, maderas rollizos, triplay y calamina para construir ambientes
estarán ubicados dentro de la zona en la que se ejecutarán los trabajos en tal
forma que los trayectos a recorrer, tanto del personal como de los materiales, sean
los más cortos posibles y no interfieran con el normal desarrollo de las labores.
Método de Construcción
Se construirá ambientes a prueba de precipitación pluvial, limpia, con luz,
ventilación apropiada de acuerdo a las condiciones climáticas que afecten la obra
durante su construcción.
El método de ejecución en este caso debe ser escogido por el Contratista
encargado de la ejecución de los trabajos, contando con la respectiva aprobación
del Supervisor o Inspector.
Método de Medición
La Unidad de Medida: Metro cuadrado (m2).
Norma de Medición: para el cálculo del resultado será por metro cuadrado, se
tendrá en cuenta la cantidad de personal, herramientas y equipos necesarios para
la construcción del almacén, oficina y caseta de guardianía.
Condiciones de Pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para su correcta
ejecución.
Se instalará SS.HH. portátiles que cumplan con las directivas establecidas por
Ley General de Salud N° 26842 y Reglamento Sanitario para las actividades
de Saneamiento Ambiental D.S. N° 022-2001-SA.
Materiales
Las Caseta y estanque (taza móvil) son fabricados en plástico reforzado con fibra
de vidrio. La mantención y aseo deben ser realizados por el contratista. El
receptáculo es totalmente movible, y la descarga se realiza sacando la tapa y
vaciando el contenido en un silo o sistema de alcantarillado
Método de Ejecución
El método de ejecución (en caso de no usarse módulos prefabricados) debe ser
escogido por el Contratista encargado de la ejecución de los trabajos, contando
con la respectiva aprobación del Inspector o Supervisor.
Método de Medición
La forma de medición y pago se realizará por mes y será ejecutada por el
Contratista, siendo verificado y aprobado por el Supervisor de la obra.
Base de Pago
El pago constituirá la compensación total por la mano de obra, materiales, equipo,
herramientas e imprevistos, necesarios para la ejecución de la partida indicada en
el Presupuesto.
Comprende todos los equipos de protección individual que deben ser utilizados
por el personal de la obra, para estar protegidos de los peligros asociados a los
trabajos que se realicen.
Método de Ejecución
Se ha considerado un técnico de seguridad destinado a desarrollar, implementar
y administrar el plan de seguridad y salud en el trabajo.
Método de medición
Se medirá por global. (GLB).
La medición se realizará al momento de cumplir con la cantidad de equipos de
protección individual para todo el personal de obra.
Base de pago
Se pagará de manera global (GLB).
Las lienzas serán dispuestas con escuadra y nivel, a objeto de obtener un perfecto
paralelismo entre las mismas.
Seguidamente los anchos de cimentación y/o el perímetro de las fundaciones aisladas
se marcarán con yeso o cal.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado por el
trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios Unitarios,
por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y Replanteo
preliminar, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad o
suministro necesario para la ejecución del trabajo.
DESCRIPCIÓN
Comprende el suministro de la mano de obra, materiales y equipo, y la ejecución
de operaciones necesarias para las excavaciones en las que se construirá las
estructuras proyectadas.
Dichas excavaciones serán del tamaño exacto al diseño de estas estructuras, de
tal manera no se desperdicie la mano de obra y no se tenga que realizar rellenos
posteriores en la plataforma.
Antes del procedimiento del vaciado, el Supervisor deberá aprobar la excavación,
asimismo no se permitirá ubicar cimientos sobre material de relleno, sin una
consolidación adecuada.
El fondo de la excavación para la cimentación debe quedar limpio y parejo, se
deberá retirar el material suelto; si en la excavación se excede en la profundidad
de la excavación, no se permitirá que se rellene con material suelto.
DESCRIPCION
Esta partida consiste en otorgar una superficie de apoyo uniforme y libre de
cualquier material que pudiera dañar a las tuberías, sirviendo además para darle
el nivel apropiado a los tubos y protegerlos de cualquier elemento extraño.
PROCEDIMIENTO CONSTRUCTIVO.
Consiste en esparcido y colocado en toda la longitud y ancho de la zanja con
material zarandeado selecto sobre la base preparada en una capa uniforme en
donde se instalará la tubería, el material a usarse debe tener la calidad adecuada
y se aplicará con un espesor de 0.10 mts. como mínimo. La cama de apoyo se
ejecutará de acuerdo a las recomendaciones del Supervisor de Obra.
Se podrá efectuar el extendido con equipo mecánico aprobado o manualmente.
Después de que el material de cama de apoyo ha sido esparcido, se llevará el
material alternadamente hacia el centro y orillas de la base de la zanja. Cuando el
espesor este uniforme en 10 cm, se compactará para obtener la sección
transversal que se muestra en los planos.
METODO DE MEDICION.
Se obtendrá midiendo la longitud total de la cama de arena a lo largo de toda la
zanja. La unidad de medida en esta partida será el metro lineal (ml.)
BASE DE PAGO.
El pago de esta partida constituirá la compensación completa por los trabajos
descritos anteriormente, incluyendo mano de obra, materiales, herramientas, y en
general todo lo necesario para completar la partida. La unidad para el pago de
este trabajo será por metro lineal (ml.)
DESCRIPCIÓN
También conocido como relleno superior; completa la operación de relleno con el
mismo material de excavación, exento de piedras grandes y/o cortantes. Puede
ser colocado manualmente. Este relleno se hará hasta del nivel natural del terreno.
El material de relleno deberá seleccionarse con el fin de que no contenga raíces,
cenizas, césped, barro, lodo, piedras sueltas con aristas o diámetros mayores de
0.20 metros y en términos generales desechos de materiales orgánicos y
vegetales.
Se compactará en capas sucesivas de 0.20 m. En todo caso debe humedecerse
el material de relleno hasta el final de la compactación y emplear equipo
vibroapisonador de 5 a 8 hp u otro equipo mecánico de compactación.
DESCRIPCIÓN
Comprende la eliminación de material excedente proveniente de las excavaciones
realizadas en la zona de trabajo la cual será el volumen según indique los planos,
será eliminado con herramientas manuales siendo estas trasladadas en buguies
a botaderos a una distancia de 30 m. establecidos en campo con la debida
autorización del Residente de obra y la Inspección o Supervisión.
Estas actividades se iniciarán a pedido del residente o indicación del Supervisor.
El carguío será ejecutado de forma manual para el transporte hasta la eliminación
del material producto de los cortes y/o excavaciones se efectuará empleando
bugles y/o carretillas.
MÉTODO DE MEDICION
La medición para el pago de eliminación de material excedente será por metro
cubico (m3), la cantidad será aprobada por el Ingeniero Inspector o Supervisor.
FORMA DE PAGO
Se pagará por metro cubico (m3), al precio unitario del metrado para la partida que
figura en el presupuesto. El precio comprende el uso de mano de obra, equipos,
herramientas y todo lo necesario para la correcta ejecución de la partida.
Método de Ejecución
El concreto se verterá en las formas del encofrado en forma continua, previamente
debe haberse regado, tanto las paredes como el fondo, a fin que no se absorba el
agua de la mezcla. Se curará el concreto vertiendo agua en prudente cantidad.
Método de Medición
Unidad de Medida: la unidad de medida es por metros cúbicos (m3).
Norma de Medición: se calculará el volumen a vaciar multiplicando el área de la
sección transversal del elemento por su respectiva altura.
Forma de pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para su correcta
ejecución.
DESCRIPCIÓN
Se refiere al suministro e instalación de tuberías a lo largo del eje trazado,
inmediatamente después de colocado la cama de apoyo. Este tipo de tubería se
instala en zanjas hasta con 3.0 mts de profundidad.
Esta operación puede efectuarse con ayuda de una barreta y un taco de madera.
Condiciones de almacenaje
Se recomienda los siguientes procedimientos para evitar daños y deterioro
durante el almacenamiento de los tubos y accesorios de PVC:
El almacén de tubos de PVC debe estar situado lo más cerca posible a la obra.
El suministro de los tubos debe ser a medida que se les necesite, no dejar al
costado de la zanja por larga duración.
MATERIAL
Las Tuberías podrán ser de poli cloruro de vinilo no plastificado PVC. La tubería
de PVC se ajustara al proyecto de Norma Oficial NTP-ISO 4435 conforme a los
planos, diseñados.
MÉTODO DE EJECUCIÓN
La puesta a pie de obra, deberá tenerse el mayor cuidado evitándose los golpes
y trepidaciones, siguiendo las instrucciones y recomendaciones de los fabricantes.
Es conveniente efectuar el transporte en vehículos cuya plataforma sea del largo
del tubo, evitando en lo posible el balanceo y golpes con barandas u otros, el mal
- Bajada a zanja: Antes de que las tuberías sean bajadas a la zanja para su
colocación, cada unidad será inspeccionada y limpiada, eliminándose cualquier
elemento defectuoso que presente rajaduras o protuberancias. La bajada podrá
efectuarse a mano sin cuerdas, a mano con cuerdas o con equipo de izamientos,
de acuerdo al diámetro, longitud y peso de cada elemento y, a la recomendación
de los fabricantes con el fin de evitar que sufran daños, que comprometan el buen
funcionamiento de la línea.
- Cruces con servicios existentes: En los puntos de cruces con cualquier servicio
existente, la separación mínima con la tubería de agua, será de 0,20 m. medidos
entre los planos horizontales tangentes respectivos. El tubo de agua
preferentemente deberá cruzar por encima del colector de alcantarillado, lo mismo
que el punto de cruce deberá coincidir con el centro del tubo de agua, a fin de
evitar que su unión quede próxima al colector. Sólo por razones de niveles, se
permitirá que tubo de agua cruce por debajo del colector, debiendo cumplirse las
0,20 m de separación mínima y la coincidencia en el punto de cruce con el centro
del tubo de agua.
- Instalación propiamente dicha: El emisor de Tubería PVC debe ser colocado en
línea recta llevando la pendiente indicada en los respectivos planos, evitando que
sea instalada siguiendo la topografía del terreno si éste es accidentado variable.
Las tuberías se alinearán utilizando dos cordeles, uno en la parte superior de la
tubería, y otro a un lado de ella para corregir en esa forma el alineamiento vertical
y horizontal respectivamente. La tubería debe ser instalada teniendo en cuenta el
sentido del flujo del desagüe, debiendo ser siempre la campana opuesta al sentido
de circulación del flujo. Debe cuidarse que la tubería y sus respectivas uniones se
encuentren completamente limpias. El interior de las tuberías será
cuidadosamente limpiado de toda suciedad a medida que progrese el trabajo y los
extremos de cada tramo que ha sido inspeccionado y aprobado, serán protegidos
convenientemente con tapones de madera de modo que impidan el ingreso de
tierra y otras materias extrañas. Después de cada jornada de trabajo de entubado,
de acuerdo al clima es necesario proteger la tubería de los rayos del sol y golpes
o desmoronamiento de taludes de la zanja, debiendo cuidar esto con una
sobrecama de arena gruesa o material seleccionado, dejando libres solo las
uniones de la tubería.
Para tubos de unión flexible, se debe de tener en cuenta los siguientes pasos
durante la instalación de los mismos.
• En caso de usarse anillos de jebe las juntas deberán estar limpias y lubricadas
para colocar la empaquetadura.
• Limpie cuidadosamente el interior de la campana y el anillo e introdúzcalo en forma
tal que el alveolo grueso quede en el interior de la campana.
• A continuación, el instalador presenta el tubo cuidando que el chaflán quede
insertado en el anillo, mientras que otro operario procede a empujar el tubo hasta
el fondo, retirándolo luego 1 cm.
• Esta operación puede efectuarse con ayuda de una barreta y un taco de madera
para facilitar la instalación. Debe de tenerse en cuenta que el lubricante a ser
utilizado en la instalación de la tubería debe ser el recomendado por el fabricante
de los tubos.
MÉTODO DE MEDICIÓN
La medición se hará en metros lineales (ml).
FORMA DE PAGO
Los metros lineales (M) de Suministro y colocación de Tub. PVC UF S-25, medido
de acuerdo a lo anteriormente descrito, será pagado al precio unitario según el
Contrato. El pago se efectuará mediante las valorizaciones respectivas y de
acuerdo al avance real de la obra, entendiéndose que dicho pago constituirá
compensación por la mano de obra (inc. leyes sociales), herramientas y equipo
empleados y por los imprevistos necesarios para completar la partida.
DESCRIPCIÓN
Este trabajo consiste en el desbroce y limpieza del terreno natural en las áreas
que ocuparán las obras del proyecto de Saneamiento y las zonas, elementos o
líneas para la conducción, que se encuentren cubiertas de rastrojo, maleza,
bosque, pastos, cultivos, etc., incluyendo la remoción de raíces, escombros y
basuras, de modo que el terreno quede limpio y libre de toda vegetación y su
superficie resulte apta para iniciar los demás trabajos.
MATERIALES
EQUIPO
MÉTODO DE EJECUCÓN
Ejecución de los Trabajos
Los trabajos de desbroce y limpieza deberán efectuarse en todas las zonas
señaladas en los planos o indicadas por el Supervisor y de acuerdo con
procedimientos aprobados por éste, tomando las precauciones necesarias para
lograr condiciones de seguridad satisfactorias.
Para evitar daños en las propiedades adyacentes o en los árboles que deban
permanecer en su lugar, se procurará que los árboles que han de derribarse
caigan en el centro de la zona objeto de limpieza, troceándolos por su copa y
tronco progresivamente, cuando así lo exija el Supervisor.
• Medir las áreas en las que se ejecuten los trabajos en acuerdo a esta
especificación.
El Contratista aplicará las acciones y los procedimientos constructivos
recomendados en los respectivos estudios o evaluaciones ambientales del
proyecto y las disposiciones vigentes sobre la conservación del medio ambiente y
los recursos naturales, y el Supervisor velará por su cumplimiento.
MÉTODO DE MEDICION
La unidad de medida del área desbrozada y limpiada será metro cuadrado (m2),
FORMA DE PAGO
El pago del desbroce y limpieza se hará al respectivo precio unitario del contrato,
por todo trabajo ejecutado de acuerdo con esta especificación y aceptado a plena
satisfacción por el Supervisor.
DESCRIPCIÓN.
Se refiere a los trabajos necesarios realizados al iniciar la obra, previo a los
trabajos de replanteo, siendo necesario retirar todos los materiales extraños
ubicados en el área del terreno, tales como montículos de desmonte, montículos
de basura, material vegetal, entre otros.
PROCESO CONSTRUCTIVO.
Este trabajo se realiza de forma manual, debido a que no se trata de un trabajo de
gran magnitud en volumen. Se hace uso también de herramientas manuales tales
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
DESCRIPCIÓN.
Se refiere a todos los trabajos topográficos planimétricos y altimétricos necesarios
para el replanteo del proyecto, eventuales ajustes del mismo, apoyo técnico
permanente y control de resultados.
El mantenimiento de "Bench Mark", plantillas de cotas, estacas auxiliares, etc.,
será cuidadosamente observado a fin de asegurar que las indicaciones de los
planos sean llevadas fielmente al terreno y que la obra cumpla, una vez concluida,
con los requerimientos y especificaciones del proyecto.
Esta partida incluye el control de niveles y alineamientos durante todo el proceso
constructivo Inicio y replanteo final.
MATERIALES Y EQUIPO
Equipos de Medición, estación total, teodolito o mira calibrados
Madera tornillo para construcción de balizas o estacas
Cal, yeso o tiza.
Cemento Portland Tipo I y Fierro corrugado para construcción de puntos
monumentados.
PROCEDIMIENTO CONSTRUCTIVO:
El Contratista deberá replantear los ejes del proyecto en el terreno estacando
como máximo cada 10 m, en los extremos y en todos los puntos que sean
necesarios de acuerdo a las obras comprendidas dentro del proyecto.
Los puntos serán debidamente monumentados con el objeto de poder replantear
la obra en cualquier momento, debiendo materializarse sobre el terreno en forma
segura y permanente, mediante cerchas, estacas o varillas de fierro en base de
concreto fijado al terreno.
De igual forma se deberá monumentar el BM arbitrario que servirá para controlar
los niveles del proyecto y tendrá la aprobación del Supervisor en caso que sea
necesario la intervención del proyectista.
Las demarcaciones deberán ser exactas, precisas, claras y tanto más seguras y
estables cuanto más importantes sean los ejes y elementos a replantear.
MÉTODO DE MEDICIÓN:
El trabajo a ejecutar se medirá por metro cuadrado (M2) de acuerdo a las
características requeridas y en el área destinada para dicho fin, visado y aprobado
por el Ingeniero Residente.
FORMA DE PAGO:
El pago se efectuará al unitario por metro cuadrado, del contrato; entendiéndose
que dicho precio constituye la compensación total por toda la mano de obra,
equipo, herramientas, materiales e imprevistos necesarios para la ejecución del
trabajo, teniendo en cuenta la valorización correspondiente al avance físico que
se tiene en el proyecto.
DESCRIPCIÓN
Comprende el suministro de la mano de obra, materiales y equipo, y la ejecución
de operaciones necesarias para las excavaciones en las que se construirá las
estructuras proyectadas.
Dichas excavaciones serán del tamaño exacto al diseño de estas estructuras, de
tal manera no se desperdicie la mano de obra y no se tenga que realizar rellenos
posteriores en la plataforma.
Antes del procedimiento del vaciado, el Supervisor deberá aprobar la excavación,
asimismo no se permitirá ubicar cimientos sobre material de relleno, sin una
consolidación adecuada.
El fondo de la excavación para la cimentación debe quedar limpio y parejo, se
deberá retirar el material suelto; si en la excavación se excede en la profundidad
de la excavación, no se permitirá que se rellene con material suelto.
La excavación será manual donde no existe acceso para maquinarias, mientras
que en carreteras y zonas con espacio de ingreso para la maquinaria se hará el
uso de una retroexcavadora.
MODO DE EJECUCIÓN
Comprende las actividades para realizar cortes masivos empleando mano obra
con herramientas manuales.
Las excavaciones en corte abierto serán hechas a mano o con equipo mecánico,
las que deberán corresponder a las dimensiones, elevaciones y niveles hasta
llegar a la línea horizontal que define la rasante de zanja, según lo indicado en los
planos, dicha rasante deberá ser aprobada por el Ingeniero Residente y el
Supervisor antes de ejecutar la respectiva compactación.
Por la naturaleza del terreno, en algunos casos será necesario el tablestacado,
entibamiento y/o pañeteo de las paredes, a fin de que estas no cedan. Se evitará
levantamiento excesivo de polvo, empleando un conveniente sistemas de regado.
No deberá ser abierto un tramo de zanja con demasiada anticipación mientras no
se cuente en la obra con tubería necesaria.
El fondo de la zanja deberá quedar seco, firme y parejo en toda su extensión, con
la finalidad de colocar la base para la tubería.
DESCRIPCIÓN
Este trabajo consistirá en la nivelación de la base de la zanja y perfilado de las
paredes de las zanjas, para posteriormente compactarlo mediante pisones
mecánicos o plancha compactadora, en conformidad con los alineamientos,
rasantes y secciones transversales típicas indicadas en los planos.
MÉTODO DE MEDICIÓN.
la medición es en metros cuadrados (M2).
FORMA DE PAGO.
La forma de pago se efectuará por metro lineal de zanja refinada y nivelada de
acuerdo al precio unitario establecido en el Presupuesto, entendiéndose que dicho
precio y pago constituirá la compensación total por la mano de obra, materiales,
equipo, herramientas, accesorios e imprevistos necesarios para la ejecución de la
partida.
• Ensayos de Resistencia
Se tomarán muestras del concreto de acuerdo a las Normas ASTM-C – 172, para
ser sometidas a las pruebas de compresión de acuerdo a las Normas ASTM- C –
39, las probetas serán curadas antes del ensayo según Normas ASTM- C – 31.
El número de ensayo de resistencia en comprensión de cada clase de concreto,
deberá ser el siguiente:
a) El número de ensayo será no menos de 2 muestras por día de concreto llenado.
b) El número de ensayo será no menos de 2 muestras por cada 50 m3 de concreto
colocado.
El número de ensayo será no menos de 2 muestras por cada 500 m2 de área de
concreto depositado.
FORMA DE MEDICION
Unidad de Medida: la unidad de medida es el metro cúbico (m3).
FORMA DE PAGO
Los trabajos descritos en esta partida se pagarán en metros cubico (m3), al haber
realizado la medición del área por el costo unitario del Presupuesto y al verificar
la correcta ejecución de la partida con la aprobación del Supervisor. La partida
será pagada de acuerdo al precio unitario del expediente técnico, el cual
contempla todos los costos de mano de obra, materiales, herramientas,
transporte, y demás insumos e imprevistos necesarios para la ejecución de la
partida.
MATERIALES
Los materiales que se proporcionen a la obra contarán con certificación de calidad
del fabricante y de preferencia contar con Certificación ISO 9000.
a) Barras de refuerzo
Deberán cumplir con la más apropiada de las siguientes normas, según se
establezca en los planos del proyecto: AASHTO M-31 y ASTM A-706.
REQUERIMIENTOS DE CONSTRUCCIÓN
PLANOS Y DESPIECE
Antes de cortar el material a los tamaños indicados en los planos, el contratista
verificará las listas de despiece y los diagramas de doblado.
Si los planos no muestran las listas y diagramas, éstos serán preparados por el
contratista para la aprobación del supervisor, lo cual no lo exime de su
SUMINISTRO Y ALMACENAMIENTO
Todo envío de acero de refuerzo que llegue al sitio de la obra o al lugar donde
vaya a ser doblado, estará identificado con etiquetas en las cuales se indiquen la
fábrica, el grado del acero y el lote correspondiente.
El acero será almacenado en forma ordenada por encima del nivel del terreno,
sobre plataformas, largueros u otros soportes de material adecuado y será
protegido, hasta donde sea posible contra daños mecánicos y deterioro superficial,
incluyendo los efectos de la intemperie y ambientes corrosivos.
Se protegerá el acero de refuerzo de los fenómenos atmosféricos, principalmente
en zonas con alta precipitación pluvial. En el caso del almacenamiento temporal,
se evitará dañar, en la medida de lo posible, la vegetación existente en el lugar ya
que su desprotección podría originar procesos erosivos del suelo.
DOBLAMIENTO
Las barras de refuerzo serán dobladas en frío, de acuerdo con las listas de
despiece aprobadas por el supervisor. Los diámetros mínimos de doblamiento,
medidos en el interior de la barra, con excepción de flejes y estribos, serán los
indicados en la tabla 615B-2.
TABLA 615B-2: DIÁMETRO MÍNIMO DE DOBLAMIENTO
NUMERO DE BARRA DIÁMETRO MÍNIMO
2a8 6 diámetros de barra
9 a 11 6 diámetros de barra
14 a 18 6 diámetros de barra
COLOCACIÓN Y AMARRE
Al ser colocado en la obra y antes de producir el concreto, todo el acero de refuerzo
estará libre de polvo, óxido en escamas, rebabas, pintura, aceite o cualquier otro
material extraño que pueda afectar adversamente la adherencia. Todo el mortero
seco será quitado del acero.
Las varillas serán colocadas con exactitud, de acuerdo con las indicaciones de los
TRASLAPES Y UNIONES
Los traslapes de las barras de refuerzo se efectuarán en los sitios mostrados en
los planos, debiendo ser localizados de acuerdo con las juntas del concreto.
El contratista podrá introducir traslapes y uniones adicionales en sitios diferentes
a los mostrados en los planos, siempre y cuando dichas modificaciones sean
aprobadas por el supervisor, los traslapes y uniones en barras adyacentes queden
alternados, según lo exija éste, y el costo del refuerzo adicional requerido sea
asumido por el contratista.
En los traslapes, las barras quedarán colocadas en contacto entre sí,
amarrándose con alambre, de tal manera, que mantengan la alineación y su
espaciamiento, dentro de las distancias libres mínimas especificadas, en relación
a las demás varillas y a las superficies del concreto.
El contratista podrá reemplazar las uniones traslapadas por uniones soldadas
empleando soldadura que cumpla las normas de la American Welding Society,
AWS D1.4. En tal caso, los soldadores y los procedimientos serán precalificados
por el supervisor de acuerdo con los requisitos de la AWS y las juntas soldadas
serán revisadas radiográficamente o por otro método no destructivo que esté
SUSTITUCIONES
La sustitución de las diferentes secciones de refuerzo sólo podrá efectuarse con
autorización del supervisor. En tal caso, el acero sustituyente tendrá un área y
perímetro equivalentes o mayores que el área y perímetro de diseño.
a) CONTROLES
Durante la ejecución de los trabajos, el supervisor efectuará los siguientes
controles principales:
Verificar el estado y funcionamiento del equipo empleado por el contratista.
• Solicitar al contratista copia certificada de los análisis químicos y pruebas
físicas realizadas por el fabricante a muestras representativas de cada suministro
de barras de acero.
• Comprobar que los materiales por utilizar cumplan con los requisitos de
calidad exigidos por la presente especificación.
• Verificar que el corte, doblado y colocación del refuerzo se efectúen de
acuerdo con los planos, esta especificación y sus instrucciones.
• Vigilar la regularidad del suministro del acero durante el período de ejecución
de los trabajos.
• Verificar que cuando se sustituya el refuerzo indicado en los planos, se
utilice acero de área y perímetro iguales o superiores a los de diseño.
• Efectuar las medidas correspondientes para el pago del acero de refuerzo
correctamente suministrado y colocado.
MÉTODO DE MEDICIÓN
La unidad de medida será el kilogramo (kg), aproximado al décimo de kilogramo,
para calcular el acero de refuerzo para estructuras de concreto realmente
suministrado, colocado en obra y debidamente aceptado por el supervisor.
La medida no incluye el peso de soportes separados, soportes de alambre o
elementos similares utilizados para mantener el refuerzo en su sitio, ni los
empalmes adicionales a los indicados en los planos.
Tampoco se medirá el acero específicamente estipulado para pago en otros
renglones del contrato.
Si se sustituyen barras a solicitud del contratista y como resultado de ello se usa
más acero del que se ha especificado, no se medirá la cantidad adicional.
La medida para barras se basará en el peso computado para los tamaños y
longitudes de barras utilizadas, usando los pesos unitarios indicados en la tabla
615B-1.
No se medirán cantidades en exceso de las indicadas en los planos del proyecto.
FORMA DE PAGO
El pago se hará al precio unitario del contrato por toda obra ejecutada, de acuerdo
Los agregados gruesos para concreto serán clasificados según las siguientes
clases:
CLASES INTERVALOS PORCENTAJE MINIMO DE PESO
RETENIDO
¾” 3/16” a ¾” 50% al 3/8”
1” ¾” a 1 50% al 7/8”
1½” ¾” a 1½” 25% al 1¼”
2” 1½” a 2” 25% al 1 ¾”
ensayos efectuados a los siete (7) días permitan esperar bajas resistencias a los
veintiocho (28) días, se prolongará el curado de las estructuras hasta que el
concreto cumpla tres (3) semanas de vaciado, procurando que el curado sea lo
más perfecto posible.
La decisión definitiva en todo caso, se tomará en base a los resultados de los
cilindros ensayados a los veintiocho (28) días, los cuales serán curados bajo las
mismas condiciones que en el vaciado.
Se aceptará el concreto cuando las dos terceras partes de los cilindros ensayados
a los veintiocho (28) días resistan una carga de ruptura mayor que la carga de
diseño especificado.
Se considera que el concreto no reine las condiciones requeridas, cuando un
cilindro cualquiera dé como carga de ruptura un inferior al ochentaicinco (85) por
ciento de la carga de diseño. Las muestras serán tomadas separadamente de
cada máquina mezcladora o para clase de concreto por lo que sus resultados se
considerarán también separadamente y en ningún caso se promediarán los
resultados de cilindros provenientes de diferentes mezcladoras o diferentes clases
de concreto.
Cuando los resultados de los ensayos a los veintiocho (28) días arrojen valores
menores que los anteriormente señalados, se trazará una muestra de concreto
endurecido (COREDRILL) la cual se someterá al ensayo de compresión de
acuerdo a la norme ASTM C-42 o se practicará una prueba de carga sobre la
porción de la estructura dudosa de acuerdo a lo especificado en las secciones 201
y 202 del anexo 1.2 del Reglamento
Nacional de Construcciones.
En caso de que los resultados de estas pruebas sean satisfactorios, se aceptará
la estructura, en caso contrario o cuando sea imposible practicarlas se ordenará
la demolición de la estructura afectada.
Transporte del Concreto
El concreto se transportará directamente y lo antes posible de la mezcladora al
lugar de depósito final por medio de métodos que eviten la segregación o pérdida
de materiales.
Los equipos para conducir, bombear y transportar reumáticamente el concreto
serán de tal tamaño y diseño que aseguren el flujo prácticamente continuo del
concreto al extremo de la entrega sin segregación de materiales.
No se permitirá la caída libre del concreto desde alturas superiores a ciento
cincuenta (150) centímetros, salvo que se emplee equipo especial aprobado por
el Ingeniero Supervisor para evitar la segregación.
concreto armado
Columnas, pilares y paredes antes del vaciado de los techos y vigas
superpuestas. Según datos de diseño 2
Inspector. El vaciado del concreto habrá de tener lugar antes de que comience a
fraguar la capa de recubrimiento.
Inclusión de Partidas para Concreto Ciclópeo
En los vaciados de concreto ciclópeo podrán ser empleados, con la aprobación
del Ingeniero Supervisor, piedras grandes siempre que las propiedades de éstas
correspondan a las que se exigen para todo tipo de agregados. Salvo otras
indicaciones el porcentaje de piedra grande no excederá del treinta (30) por ciento
del volumen del concreto ciclópeo.
Las piedras deben presentar una superficie libre de impurezas para lo cual serán
sometidas a lavado antes de su colocación. A continuación, se colocarán a mano
sobre el concreto vaciado, debiéndose poner cuidado en que queden rodeadas
por una capa de concreto de espesor mínimo indicado por el Ingeniero Supervisor.
Además, deberán quedar por lo menos a cinco (5) centímetros de las superficies
exteriores o caras de las estructuras. Las piedras de tamaño mayor a aquellas que
puedan ser colocadas a mano por un hombre sólo se utilizarán siguiendo las
instrucciones del Ingeniero Supervisor.
Vibrado
Toda la consolidación del concreto se efectuará por vibración. El concreto debe
ser trabajado a la máxima densidad posible, debiéndose evitar las formaciones de
bolsas de aire incluido de agregados gruesos de grumos, contra la superficie de
los encofrados y de los materiales empotrados en el concreto.
La vibración deberá realizarse por medio de vibradores, donde no sea posible
realizar el vibrado por inmersión, deberá usarse vibradores aplicados a los
encofrados, ayudados donde sea posible por vibradores a inmersión.
Los vibradores a inmersión, de diámetro inferior a 10 cm., tendrán una frecuencia
mínima de 8,000 vibraciones por minuto.
En la vibración de cada estrato de concreto fresco, el vibrador debe operar en
posición vertical.
La inmersión del vibrador será tal que permita penetrar y vibrar el espesor total del
estrato y penetrar en la capa inferior del concreto fresco, pero se tendrá especial
cuidado para evitar que la vibración pueda afectar el concreto que ya está en
proceso de fraguado.
No se podrá iniciar el vaciado de una nueva capa antes de que la inferior haya
sido completamente vibrada.
Cuando el piso sea vaciado mediante el sistema mecánico con vibro-acabadores,
será ejecutada una vibración complementaria en profundidad. Se deberá espaciar
en formas sistemáticas los puntos de inmersión del vibrador, con el objeto de
Procedimiento
Rellenar los huecos y eliminar las protuberancias que presentarán las superficies
en bruto a impermeabilizar, incluso eliminar tortoles de alambre del encofrado,
empleando mortero cemento- arena fina 1:2, luego se procederá a efectuar su
tarrajeo fino de 1,5 cm de espesor con la mezcla preparada, cuidando de apretar
fuerte para conseguir mayor densidad en el tarrajeo. Durante la ejecución del
revestimiento de mortero de cemento Portland, deben mantenerse húmedos
durante 8 días para evitar agrietamientos. Se programarán los trabajos de tal
forma que los paños revestidos salgan en una sola jornada.
Calidad de Materiales:
Los materiales usados para la elaboración del concreto tendrán las características
siguientes:
• Agua
El agua a ser usada en la preparación de mezclas para tarrajeos deberá ser
potable y limpia; en ningún caso selenitosa, que no contenga soluciones químicas
u otros agregados que puedan ser perjudiciales al fraguado, resistencia y
durabilidad de las mezclas.
• Cemento
El cemento que se emplee deberá ser Portland tipo I y cumplir las especificaciones
ASTM C-150, ASTM C-595 o AASTHO M-85-93 y ASTM M-134. El cemento
nacional normalmente cumple con estas especificaciones. No cambiar la marca
de cemento durante el proceso de la obra sin la aprobación escrita del Supervisor.
Podrá usarse cemento a granel o en bolsas, deberá almacenarse y manipularse
en forma que este en todo momento protegido contra la humedad de cualquier
origen y fácilmente accesible para ser inspeccionado e identificado. Los lotes de
cemento deberán ser usados en el mismo orden que son recibidos. No se permitirá
el uso de cemento que se haya aglutinado o forme terrones o se haya deteriorado
en alguna otra manera.
Una bolsa de cemento se define aquí como la cantidad contenida en el envase
original del fabricante sin averías con un peso de 42.5 Kg. cemento a usarse en la
obra de un fabricante determinado, deberá analizarse y obtenerse un
certificado de aprobación del material de un laboratorio de reconocido prestigio
escogido de común acuerdo entre el Ejecutor y el Ingeniero supervisor cualquier
cambio de tipo de cemento o de fabricante requerirá un nuevo certificado. Su
hubiera duda sobre la calidad de un cemento ya entregado se recurrirá a un
análisis.
• Arena fina
La arena para el mortero deberá ser limpia, exenta de sales nocivas, material
orgánico y salitroso, siendo de preferencia arena de río, así mismo no deberá tener
arcilla con exceso de 4%, la mezcla final del mortero debe zarandearse esto por
uniformidad. Deberá pasar el integro de la muestra por la criba No 8, no más del
80% por la criba No 30, no más de 20% por la criba No 50 y no más de 5% por la
criba No 100. Será arena lavada, limpia uniforme con granulometría que sea de
fina a gruesa, libre de Materiales orgánicos, salitrosos, siendo de preferencia
arena de río.
• Aditivo
El Ejecutor propondrá el dosaje de los aditivos e indicará las modalidades para la
utilización de ellos. El efecto del aditivo en las propiedades del concreto cumplirá
los requerimientos de las normas ASTM: C494, C260.
Antes de que el aditivo sea utilizado, el Ejecutor deberá presentar los resultados
de ensayos que confirmen su calidad y eficacia. Al mismo tiempo, la Supervisión
podrá ejecutar pruebas sobre muestras con aditivos y podrá también extraer
muestras y ejecutar pruebas después que el aditivo haya sido entregado en el
almacén.
Se utilizará aditivo impermeabilizante Chema o similar.
MÉTODO DE MEDICIÓN:
El método de medición será el área en metros cuadrados (m2), de acuerdo a las
dimensiones de largo por altura (o ancho) de cada área tarrajeado.
FORMA DE PAGO:
El pago se efectuará por metro cuadrado (m2) ejecutado medido en la forma
indicada y aprobado por el Supervisor.
El precio unitario comprende todos los costos de mano de obra, materiales y
herramientas que se requiere para la ejecución del trabajo
EJECUCIÓN
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
se procederá a realizarse el enlucido, empleando impermeabilizante en las zonas
donde se presentan fugas o en la totalidad de área interior si fuera necesario, a
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
02.02.3.6 PINTURA
02.02.3.6.1 PINTURA ESMALTE C/IMPRIMANTE 2 MANOS EN MUROS EXTERIORES
DESCRIPCIÓN
Ejecución
FORMA DE MEDICIÓN
Se medirá por metro cuadrado (m2), obtenido según lo indica en los planos y
aprobados por el Ing. Supervisor.
FORMA DE PAGO
El pago se efectuará al precio unitario del contrato que será por metro cuadrado
(m2), entendiéndose que dicho precio y pago constituirá compensación total por
mano de obra, herramientas e imprevistos necesarios para la realización de esta
partida.
Descripción
pintura es cada vez es más sofisticada, de mejor calidad, con un secado más
rápido y capaz de actuar sobre una mayor cantidad y variedad de metales, así
como en general un proceso de pintado anticorrosivo más fiable y fácil de los
componentes deacero.
Medición
Forma de Pago
El pago se efectuará a precio unitario por (m2) dicho precio y pago constituirá
compensación completa por mano de obra, materiales, equipo, herramientas y
demás conceptos que completan esta partida.
METODO DE CONSTRUCCION
Los encofrados serán diseñados y construidos en tal forma que resistan
plenamente sin deformarse, el empuje del concreto al momento del llenado y el
peso de la estructura mientras ésta no sea autoportante. Al efectuar el diseño de
los encofrados, deberá considerarse el concreto como material líquido, con un
peso de 2,400 kg/m3, debiendo considerarse para el diseño de los encofrados, un
coeficiente aumentativo de impacto, igual al 50% del empuje del material que estos
deben recibir. El Contratista deberá proporcionar planos que detalle de todos los
encofrados al lngeniero, para su aprobación.
MÉTODO DE MEDICION
El encofrado en sobrecimientos se medirá en metros cuadrados (m2), en base a
las dimensiones exactas indicadas en los planos de cimentaciones.
CONDICIONES DE PAGO
El pago se efectuará por m2 de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida indicada en el presupuesto.
ejecución.
MEDICIÓN
La unidad de medida será por metro cuadrado (m2). El cómputo será por la
cantidad de metros cuadrados (M2) de tarrajeo interior con impermeabilizante.
Sistema de Control: Se deberá controlar en primer lugar la calidad de los
materiales. Durante el proceso constructivo deberá tomarse en cuenta todas las
precauciones necesarias para no causar daño a los revoques terminados.
La Supervisión tiene que verificar que las cintas empleadas se encuentren
Ejecución
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
se procederá a realizarse el enlucido, empleando impermeabilizante en las zonas
donde se presentan fugas o en la totalidad de área interior si fuera necesario, a
criterio del Ingeniero Supervisor de la obra.
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
02.02.4.4 PINTURA
02.02.4.4.1 PINTURA ESMALTE C/IMPRIMANTE 2 MANOS EN MUROS EXTERIORES
DESCRIPCIÓN
Comprende la aplicación de dos manos de pintura tipo látex vinílico, de buena
calidad, en la superficie de los muros exteriores de las estructuras y deben ser
resistentes a la intemperie.
El color de las pinturas será decidido por el Ingeniero Residente, previa
coordinación del Ingeniero Supervisor.
MEDICION
La unidad de medida será por metro cuadrado (m2).
PAGO
El trabajo realizado de acuerdo al metrado de esta partida, será pagado de
conformidad al precio unitario del Contrato, por metro cuadrado (m2.) y constituirá
compensación total por toda mano de obra, beneficios sociales, IGV, equipos,
herramientas, materiales e imprevistos necesarios para completar
satisfactoriamente el trabajo, de acuerdo plano del proyecto.
para trazos y gradientes a fin de que se pueda entregar todos los requerimientos
y medidas necesarias.
Se debe cuidar todos los puntos, estacas, señales de gradientes, hitos y puntos
de nivel hechos o establecidos en la obra y se restablecerán si son estropeados y
si fueran necesarios.
Cualquier modificación en la ejecución de la obra, según lo exijan las
circunstancias, deberá contar con el permiso y la aprobación del Supervisor o
Inspector de obra para su efecto.
Medición:
El trabajo ejecutado se medirá en metro cuadrado (m2) de trazo y replanteo.
Forma de Pago:
El pago se efectuará al unitario por metro cuadrado (m2) del contrato,
entendiéndose que dicho precio y pago constituirá compensación total por mano
de obra, herramientas, equipos e imprevistos necesarios para la realización de
esta partida.
Las excavaciones en corte abierto serán hechas a mano o con equipo mecánico,
las que deberán corresponder a las dimensiones, elevaciones y niveles hasta
llegar a la línea horizontal que define la rasante de zanja, según lo indicado en los
planos, dicha rasante deberá ser aprobada por el Ingeniero Residente y el
Supervisor antes de ejecutar la respectiva compactación.
Por la naturaleza del terreno, en algunos casos será necesario el tablestacado,
entibamiento y/o pañeteo de las paredes, a fin de que estas no cedan. Se evitará
levantamiento excesivo de polvo, empleando un conveniente sistemas de regado.
No deberá ser abierto un tramo de zanja con demasiada anticipación mientras no
se cuente en la obra con tubería necesaria.
El fondo de la zanja deberá quedar seco, firme y parejo en toda su extensión, con
la finalidad de colocar la base para la tubería.
El material proveniente de las excavaciones deberá ser retirado a una distancia
no menor de 1.50 m. más de los bordes de la zanja, para seguridad de la misma
y facilidad del trabajo. En ningún caso se permitirá ocupar las veredas de trabajo.
Para proteger a las personas y evitar peligros se deberá mantener durante el
proceso de la obra señales, barreras, linternas y/o mecheros, hasta que la zona
este segura para el tráfico y no ofrezca ningún peligro.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
FORMA DE PAGO.
La forma de pago se efectuará por metro lineal de zanja refinada y nivelada de
acuerdo al precio unitario establecido en el Presupuesto, entendiéndose que dicho
precio y pago constituirá la compensación total por la mano de obra, materiales,
equipo, herramientas, accesorios e imprevistos necesarios para la ejecución de la
partida.
02.02.5.5 PINTURAS
02.02.5.5.1 PINTURA EN TUBOS DE ACERO NEGRO Ø=2” CON ESMALTE
SINTÉTICO Y ANTICORROSIVO
02.02.5.5.2 PINTURA EN ANGULOS ACERO NEGRO 1 ½”x1 ½”x3/16”x6m CON
ESMALTE SINTÉTICO Y ANTICORROSIVO.
DESCRIPCIÓN:
Corresponde al pintado exterior e interior de las estructuras metálicas para evitar
su corrosión con el paso del tiempo.
METODO DE EJECUCIÓN:
Una vez que las tapas y accesorios se encuentren debidamente colocados y
habilitados seprocede a pintar, previamente se deberá dejar limpia la superficie a
cubrir haciendo uso deuna lija, removiendo grasa, polvo, suciedad y emparejando
correctamente la superficie.
METODO DE MEDICIÓN:
Se mide en metro cuadrado (M2), de acuerdo a las dimensiones de largo por altura
(o ancho)de cada paño pintado.
BASES DE PAGO:
Se pagará en función al presupuesto por metro cuadrado (M2).
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Generalidades
Despeje
Sobre - excavaciones
a. Autorizada
b. No Autorizada
Cuando el constructor por negligencia, ha excavado más allá y más abajo de las
líneas y gradientes determinadas,
Remoción de agua
Todos los daños causados por la extracción de agua de las obras, será
prontamente reparadas por el constructor.
Equipo
El equipo empleado para la nivelación y compactación deberá ser compatible con
los procedimientos de ejecución adoptados y requiere aprobación previa del
Supervisor, teniendo en cuenta que su capacidad y eficiencia se ajusten al programa
de ejecución de los trabajos y al cumplimiento de las exigencias de la presente
especificación.
Los equipos deberán cumplir las exigencias técnicas ambientales tanto para la
emisión de gases contaminantes y ruidos. Los equipos deberán cumplir las
consideraciones descritas en el presente documento.
Modo de Ejecución
El procedimiento para determinar los espesores de compactación deberá incluir
pruebas aleatorias longitudinales, transversales y en profundidad verificando que se
cumplen con los requisitos de compactación en toda la profundidad propuesta.
El espesor propuesto deberá ser el máximo que se utilice en obra, el cual en ningún
caso debe exceder de trescientos milímetros (300mm).
Cuando se hace el vaciado de los Materiales se desprende una gran cantidad de
material particulado, por lo cual se debe contar con equipos apropiados para la
protección del polvo al personal; además, se tiene que evitar que gente extraña a las
obras se encuentren cerca en el momento que se hacen estos trabajos. Para lo cual,
se requiere un personal exclusivo para la seguridad, principalmente para que los
niños, no se interpongan en el empleo de la maquinaria pesada y evitar accidentes
con consecuencias graves.
Controles
Durante la ejecución de los trabajos, el Supervisor efectuará los siguientes controles
principales:
• Verificar el estado y funcionamiento de todo el equipo utilizado por el Contratista.
• Supervisar la correcta aplicación de los métodos de trabajo aceptados.
• Exigir el cumplimiento de las medidas de seguridad y mantenimiento de tránsito.
• Vigilar el cumplimiento de los programas de trabajo.
• Realizar medidas para determinar espesores y levantar perfiles y comprobar la
uniformidad de la superficie.
Aceptación de los Trabajos
La aceptación de los trabajos estará sujeta al control de lo siguiente:
Calidad de los Materiales:
Para el apisonado completo y correcto del relleno de una zanja, se utilizarán barras
de cabeza angosta (platina o tubo) y pisones de cabeza plana. Las primeras servirán
para ejecutar el apisonado del relleno debajo de la tubería y las uniones. El segundo
se usará para apretar el material de relleno entre la tubería y las paredes de la zanja
y para compactar el relleno inicial.
Primero se debe formar el lecho o soporte de la tubería. El material usado debe ser
escogido, es decir libre de piedras grandes y de calidad adecuada. No debe usarse
tierra vegetal o de detrito. Aún en regiones relativamente rocosas, el material
apropiado para el relleno inicial debe ser previamente seleccionado.
El relleno inicial comprende el material que se echa en el fondo de la zanja y hasta
una altura de 0.30 m. por encima de la tubería. El material para el relleno inicial debe
extenderse en capas de 0.10 m. de espesor y apisonarse muy bien antes de echar
la próxima capa. El material debe quedar correctamente consolidado debajo de la
tubería y las uniones y entre la tubería y las paredes de la zanja.
Se debe humedecer el material de relleno en la primera capa de 0.10 m. para
conseguir mejor consolidación. El apisonado de las capas siguientes se debe hacer
en la misma forma, hasta que el tubo quede completamente encajado en material
escogido bien apisonado, hasta la altura media del tubo.
MEDICIÓN
El trabajo se medirá en metros cúbicos (m3) de cada una de las partidas que se
ejecutaran para la realización de la eliminación de material excedente dispuesto en
el botadero, estando a satisfacción del ingeniero residente o supervisor.
FORMA DE PAGO
El pago se efectuará según el precio unitario estipulado en el contrato;
entendiéndose que dicho precio y pago constituirá compensación total por mano
de obra, herramientas, equipos e imprevistos necesarios para la realización de
esta partida.
Es conveniente efectuar el transporte en vehículos cuya plataforma sea del largo del
tubo, evitando en lo posible el balanceo y golpes con barandas u otros, el mal trato
al material trae como consecuencia problemas en la instalación y fallas en las
pruebas, lo cual ocasiona pérdidas de tiempo y gastos adicionales.
Si se utiliza ataduras para evitar el desplazamiento de la tubería al transportarla o
almacenarla, el material usado para las ataduras no deberá producir, raspaduras o
aplastamiento de los tubos.
Para la descarga de la tubería en obra en diámetros menores de poco peso, deberá
usarse cuerdas y tablones, cuidando de no golpear los tubos al rodarlos y deslizarlos
durante la bajada. Para diámetros mayores es recomendable el empleo de equipo
mecánico con izamiento.
Los tubos que se descargan al borde de zanjas, deberán ubicarse al lado opuesto
del desmonte excavado o alejándolos del tránsito y del equipo pesado.
Cuando los tubos requieren previamente ser almacenados en la caseta de obra,
deberán ser apilados en forma conveniente y en terreno nivelado, colocando cuñas
de madera para evitar desplazamientos laterales.
Bajada a zanja.-
Antes de que las tuberías sean bajadas a la zanja para su colocación, cada unidad
será inspeccionada y limpiada, eliminándose cualquier elemento defectuoso que
presente rajaduras o protuberancias.
La bajada podrá efectuarse a mano sin cuerdas, a mano con cuerdas o con equipo
de izamientos, de acuerdo al diámetro, longitud y peso de cada elemento y, a la
recomendación de los fabricantes con el fin de evitar que sufran daños, que
comprometan el buen funcionamiento de la línea.
Cruces con servicios existentes.-
En los puntos de cruces con cualquier servicio existente, la separación mínima con
la tubería de agua, será de 0,20 m, medidos entre los planos horizontales tangentes
respectivos.
El tubo de agua preferentemente deberá cruzar por encima del colector de
alcantarillado, lo mismo que el punto de cruce deberá coincidir con el centro del tubo
de agua, a fin de evitar que su unión quede próxima al colector.
Sólo por razones de niveles, se permitirá que tubo de agua cruce por debajo del
colector, debiendo cumplirse las 0,20 m de separación mínima y, la coincidencia en
el punto de cruce con el centro del tubo de agua.
Ejecución.-
Antes de la instalación de las tuberías, el fondo de la zanja será bien nivelado,
colocando una cama de apoyo de 10 cm. de espesor con material seleccionado
(zarandeado con malla Nº 4), para que los tubos apoyen a lo largo de su generatriz
interior.
El emisor de Tubería HDPE debe ser colocado en línea recta llevando la pendiente
indicada en los respectivos planos, evitando que sea instalada siguiendo la
topografía del terreno si éste es accidentado o variable.
Las tuberías se alinearán utilizando dos cordeles, uno en la parte superior de la
tubería, y otro a un lado de ella para corregir en esa forma el alineamiento vertical y
horizontal respectivamente.
La tubería debe ser instalada teniendo en cuenta el sentido del flujo del desagüe,
debiendo ser siempre la campana opuesta al sentido de circulación del flujo.
Toda tubería y accesorios serán revisados cuidadosamente antes de ser instaladas
a fin de descubrir defectos, tales como roturas, porosidades, etc., y se verificara que
estén libres de cuerpos extraños, como tierra, grasa, etc.
Alineamiento y Nivelación.-
A fin de mantener el adecuado nivel y alineamiento de la tubería es necesario
efectuar un control permanente de estos conforme se va desarrollando el tendido de
la línea. Basta extender y templar el cordel a lo largo del tramo a instalar tanto sobre
el lomo del tubo tendido como a nivel del diámetro horizontal de la sección del tubo.
Con ello se verifica la nivelación y el alineamiento respectivamente.
Control.-
El Supervisor verificará la precisión del alineamiento y que la línea se encuentre libre
de obstrucciones. El diámetro completo de la tubería deberá ser visto cuando se
observe entre tramo, además en todos los tramos la deflexión en la tubería instalada
no debe superar el nivel máximo permisible del 5% del diámetro interno del tubo.
FORMA DE MEDICIÓN
La forma de medición se realizará por metro lineal (ml) de tubería instada en la obra,
conforme a lo establecido en las especificaciones y a plena satisfacción del
Supervisor.
FORMA DE PAGO
La Forma de pago se efectuará por metro lineal (ml) de acuerdo al precio unitario
establecido en el Presupuesto, entendiéndose que dicho precio y pago constituirá la
compensación total por la mano de obra, materiales, equipo, herramientas,
accesorios e imprevistos necesarios para la ejecución de la partida.
en la Tabla siguiente.
Pérdida Admisible de agua Pruebas de Filtración e Infiltración.
200 8 25
250 10 32
300 12 38
350 14 44
400 16 50
450 18 57
Para las pruebas a zanja abierta, ésta se hará tanto como sea posible cuando el
nivel de agua subterránea alcance su posición normal, debiendo tenerse bastante
cuidado de que previamente sea rellenada la zanja hasta ese nivel, con el fin de
evitar el flotamiento de los tubos.
Para estas pruebas a zanja abierta, se permitirá ejecutar previamente los anclajes
de los buzones y/o de las conexiones domiciliarias.
Prueba de Alineamiento:
Todos los tramos serán inspeccionados visualmente para verificar la precisión del
alineamiento y que la línea se encuentre libre de obstrucciones. El diámetro
completo de la tubería deberá ser visto cuando se observe entre buzones
consecutivos.
Esta prueba debe ser efectuada mediante el empleo de espejos colocados a 45
en el interior de los buzones. Opcionalmente se realizará haciéndose pasar por el
interior de todas las tuberías una pieza o bola de sección transversal circular de
diámetro según el siguiente cuadro:
Diámetro de Tubería
Diámetro de Bola (mm)
Mm Pulg.
200 8 190
250 10 245
300 12 295
350 14 345
400 16 395
450 18 445
500 20 495
Si en alguna zona del tramo la bola no pasara libremente, se efectuará los trabajos
correctivos necesarios a costo del contratista, para que en una nueva prueba de
alineamiento sea satisfactoria.
Reparación de Fugas: Cuando se presente fugas por rajadura y/o humedecimiento
total en el cuerpo del tubo de desagüe, serán de inmediato cambiados por el
Constructor, no permitiéndose bajo ningún motivo, resanes o colocación de dados
de concreto; efectuándose la prueba hidráulica hasta obtener resultados
satisfactorios, y la obra sea recibida por la empresa.
Constatado el resultado correcto de las pruebas, puede procederse al relleno de
la zanja. Debiendo la Supervisión expedir el Certificado respectivo en el que
constará la satisfacción de la prueba, lo que será requisito indispensable para su
inclusión en los informes de avance de obra y las valorizaciones respectivas.
UNIDAD DE MEDIDA
La medición se hará en metro lineal (Ml.), de acuerdo al análisis de costos unitario
para cada estructura.
FORMA DE PAGO
El pago respectivo será según se indica en los costos unitarios, valorizadas en
metro lineal.
CONTROL
Se deberá controlar la calidad de los materiales, así como los procesos de
colocación y curado.
En caso de existir sobre excavaciones, los mayores volúmenes serán recuperados
empleando concreto de baja resistencia, alternativamente se encofrarán los
elementos y posteriormente rellenarán adecuadamente el volumen sobre
excavado; no generando esto para la entidad costo adicional alguno.
MÉTODO DE MEDICIÓN
La cantidad que pagar se realizará según lo indicado en el presupuesto, por metro
cuadrado (m2), y se abonará mediante la valorización, contando con la
autorización del Ingeniero supervisor
FORMA DE PAGO
Se pagará por Unidad de acuerdo al avance en los periodos a valorizar,
entendiéndose que dicho precio y pago constituirá la compensación total
por la mano de obra, materiales, equipo, herramientas e imprevistos
necesarios para la ejecución de la partida indicada en el presupuesto.
concreto pre-fatigado generalmente logrado bajo las Normas ASTM-A 615, ASTM-
A 616 y ASTM-A 617 en base a su carga de fluencia fy= 4200 Kg/cm2, carga de
rotura mínimo 5900 Kg/cm2.
Almacenaje y Limpieza.
El acero se almacenará en un lugar seco, aislado del suelo y protegido de la
humedad, manteniéndose libre de tierra, suciedad, aceite y grasa. Antes de su
instalación el acero se limpiará quitándole las escamas de óxido que pudiera existir
y cualquier otra sustancia extraña. La oxidación superficial es aceptable, no
requiriendo limpieza.
Cuando haya demora en el vaciado del concreto, la armadura se volverá a
inspeccionar y se limpiará de ser el caso.
Doblado.
las varillas de refuerzo se cortarán y doblarán de acuerdo con lo diseñado en los
planos; el doblado debe de hacerse en frío, no se deberá doblar ninguna varilla
parcialmente embebida en el concreto; las varillas de 3/8", 1/2" 5/8", se doblarán
con un radio mínimo de 2 1/2 diámetros y las varillas de 3/4" y 1" su radio de
curvatura será de 3 diámetros, no se permitirá el doblado ni enderezamiento de
las varillas en forma tal que el material sea dañado.
Colocación.
Para colocar el refuerzo en su posición definitiva, será completamente limpiado de
todas las escamas, óxidos sueltos y de toda la suciedad que pueda reducir su
adherencia, y serán acomodados en las longitudes y posiciones exactas
señaladas en los planos, respetando los espaciamientos, recubrimientos y
traslapes indicados.
Las varillas se sujetarán y asegurarán firmemente al encofrado para impedir su
desplazamiento durante el vaciado del concreto, todas estas seguridades se
ejecutarán con alambre recocido Nº 8 por lo menos.
Durante la colocación del concreto se vigilará en todo momento, que se conserven
inalteradas las distancias entre las varillas.
Empalmes.
La longitud de los traslapes para barras no será de 36 diámetros ni menor de 30
cm.
Normas y Pruebas.
El contratista presentará a la Supervisión el certificado de garantía del fabricante
sobre el tipo de acero a utilizar en la obra, el mismo que deberá cumplir con la
resistencia indicada en los planos del proyecto para su respectiva aprobación.
Método de Ejecución
Procedimiento
Rellenar los huecos y eliminar las protuberancias que presentarán las superficies
en bruto a impermeabilizar, incluso eliminar tortoles de alambre del encofrado,
empleando mortero cemento- arena fina 1:2, luego se procederá a efectuar su
tarrajeo fino de 1,5 cm de espesor con la mezcla preparada, cuidando de apretar
fuerte para conseguir mayor densidad en el tarrajeo. Durante la ejecución del
revestimiento de mortero de cemento Portland, deben mantenerse húmedos
durante 8 días para evitar agrietamientos. Se programarán los trabajos de tal
forma que los paños revestidos salgan en una sola jornada.
Calidad de Materiales:
Los materiales usados para la elaboración del concreto tendrán las características
siguientes:
• Agua
El agua a ser usada en la preparación de mezclas para tarrajeos deberá ser
potable y limpia; en ningún caso selenitosa, que no contenga soluciones químicas
u otros agregados que puedan ser perjudiciales al fraguado, resistencia y
almacén.
Se utilizará aditivo impermeabilizante Chema o similar.
MÉTODO DE MEDICIÓN:
El método de medición será el área en metros cuadrados (m2), de acuerdo a las
dimensiones de largo por altura (o ancho) de cada área tarrajeado.
FORMA DE PAGO:
El pago se efectuará por metro cuadrado (m2) ejecutado medido en la forma
indicada y aprobado por el Supervisor.
El precio unitario comprende todos los costos de mano de obra, materiales y
herramientas que se requiere para la ejecución del trabajo
EJECUCIÓN
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
se procederá a realizarse el enlucido, empleando impermeabilizante en las zonas
donde se presentan fugas o en la totalidad de área interior si fuera necesario, a
criterio del Ingeniero Supervisor de la obra.
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
e=3/16”
DESCRIPCION
METODO DE EJECUCION
Las tapas metálicas serán de plancha de aluminio de 1/8” cubiertas con pintura
hepoxica y cumplirán la función de proteger a los accesorios que estén presentes.
Cualquier modificaciónse realizara previa autorización del ingeniero Supervisor
con la ayuda del Ingeniero Residente.
02.04.8 PINTURA
02.04.8.1 PINTURA ESMALTE C/IMPRIMANTE 2 MANOS EN MUROS EXTERIORES
DESCRIPCIÓN
Se hará un pintado con pintura esmalte en dos manos para que ofrezca un
acabado mate con cobertura homogénea.
Ejecución
FORMA DE MEDICIÓN
Se medirá por metro cuadrado (m2), obtenido según lo indica en los planos y
aprobados por el Ing. Supervisor.
FORMA DE PAGO
El pago se efectuará al precio unitario del contrato que será por metro cuadrado
(m2), entendiéndose que dicho precio y pago constituirá compensación total por
mano de obra, herramientas e imprevistos necesarios para la realización de esta
partida.
Descripción
el de proporcionar una superficie que ofrezca las condiciones propicias para ser
pintada con otros acabados, esmaltes y lustres coloridos.
Medición
Forma de Pago
El pago se efectuará a precio unitario por (m2) dicho precio y pago constituirá
compensación completa por mano de obra, materiales, equipo, herramientas y
demás conceptos que completan esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
Supervisor.
PAGO
La partida se pagará por metro cúbico (m3), dicho precio unitario incluirá el
suministro de materiales, equipos, herramientas, mano de obra, desperdicios y
demás imprevistos para la correcta ejecución de la partida.
de concreto colocado y deberá ser pagado al Precio Unitario del Presupuesto para
la partida concreto de f´c= 210 Kg/cm2.
El volumen de concreto para el propósito de pago será el que corresponde a las
dimensiones indicadas en los Planos.
EJECUCIÓN
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
Procedimiento
Rellenar los huecos y eliminar las protuberancias que presentarán las superficies
en bruto a impermeabilizar, incluso eliminar tortoles de alambre del encofrado,
empleando mortero cemento- arena fina 1:2, luego se procederá a efectuar su
tarrajeo fino de 1,5 cm de espesor con la mezcla preparada, cuidando de apretar
fuerte para conseguir mayor densidad en el tarrajeo. Durante la ejecución del
revestimiento de mortero de cemento Portland, deben mantenerse húmedos
durante 8 días para evitar agrietamientos. Se programarán los trabajos de tal
forma que los paños revestidos salgan en una sola jornada.
Calidad de Materiales:
Los materiales usados para la elaboración del concreto tendrán las características
siguientes:
• Agua
El agua a ser usada en la preparación de mezclas para tarrajeos deberá ser
potable y limpia; en ningún caso selenitosa, que no contenga soluciones químicas
u otros agregados que puedan ser perjudiciales al fraguado, resistencia y
durabilidad de las mezclas.
• Cemento
El cemento que se emplee deberá ser Portland tipo I y cumplir las especificaciones
ASTM C-150, ASTM C-595 o AASTHO M-85-93 y ASTM M-134. El cemento
nacional normalmente cumple con estas especificaciones. No cambiar la marca
de cemento durante el proceso de la obra sin la aprobación escrita del Supervisor.
FORMA DE PAGO:
El pago se efectuará por metro cuadrado (m2) ejecutado medido en la forma
indicada y aprobado por el Supervisor.
El precio unitario comprende todos los costos de mano de obra, materiales y
herramientas que se requiere para la ejecución del trabajo
02.05.5 ACCESORIOS
02.05.5.1 INSTALACIÓN DE ACCESORIOS PARA VÁLVULA DE AIRE
DESCRIPCIÓN
Estas partidas comprenden el suministro e instalación de accesorios para el
correcto funcionamiento hidráulico del sistema de agua, los accesorios de PVC
serán de clase 10 y todos los accesorios serán de la misma marca y dimensiones
de las tuberías para obtener un óptimo empalme de estos, serán instalados según
lo indicado en los planos y de acuerdo al tipo de accesorios se usarán las
diferentes formas de unión a las tuberías.
El contratista es responsable de la calidad de los accesorios a emplearse en las
instalaciones mecánicas, debiendo cumplir con las especificaciones técnicas que
indican los planos y memoria descriptiva, así como del mantenimiento y facilidad
para los eventuales reemplazos de los accesorios que cumplieron su ciclo de vida.
MEDICIÓN
La unidad de medida será por unidad (und). La medición es de forma unitaria.
PAGO
El pago se efectuará por todos los accesorios instalados, será pagado de acuerdo
al precio unitario del Contrato, por unidad (und) y constituirá compensación total
por toda mano de obra, equipos, herramientas, materiales e imprevistos
necesarios para completar satisfactoriamente el trabajo.
PAGO
La Forma de Pago de esta partida es por unidad de tapa metálica construida e
instalada, esta partida considera todos los costos de mano de obra, (beneficios
sociales), herramientas, accesorios y materiales necesarios para la colocación de
las tapas metálicas, de acuerdo a las especificaciones técnicas que señalen los
planos.
02.05.6 PINTURA
02.05.6.1 PINTURA ESMALTE C/IMPRIMANTE 2 MANOS EN MUROS EXTERIORES
DESCRIPCIÓN
Ejecución
FORMA DE MEDICIÓN
Se medirá por metro cuadrado (m2), obtenido según lo indica en los planos y
aprobados por el Ing. Supervisor.
FORMA DE PAGO
El pago se efectuará al precio unitario del contrato que será por metro cuadrado
(m2), entendiéndose que dicho precio y pago constituirá compensación total por
mano de obra, herramientas e imprevistos necesarios para la realización de esta
partida.
Descripción
Medición
Forma de Pago
El pago se efectuará a precio unitario por (m2) dicho precio y pago constituirá
FORMA DE MEDICIÓN
FORMA DE PAGO
Se pagará por metro cuadrado (m2). En cada valorización se considerará el
metrado realmente ejecutado, de acuerdo al presupuesto.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
DESCRIPCIÓN
Comprende el suministro de la mano de obra, materiales y equipo, y la ejecución
de operaciones necesarias para las excavaciones en las que se construirá las
estructuras proyectadas.
Dichas excavaciones serán del tamaño exacto al diseño de estas estructuras, de
tal manera no se desperdicie la mano de obra y no se tenga que realizar rellenos
posteriores en la plataforma.
Antes del procedimiento del vaciado, el Supervisor deberá aprobar la excavación,
asimismo no se permitirá ubicar cimientos sobre material de relleno, sin una
consolidación adecuada.
El fondo de la excavación para la cimentación debe quedar limpio y parejo, se
deberá retirar el material suelto; si en la excavación se excede en la profundidad
de la excavación, no se permitirá que se rellene con material suelto.
La excavación será manual donde no existe acceso para maquinarias, mientras
que en carreteras y zonas con espacio de ingreso para la maquinaria se hará el
uso de una retroexcavadora.
MODO DE EJECUCIÓN
Comprende las actividades para realizar cortes masivos empleando mano obra
con herramientas manuales.
Las excavaciones en corte abierto serán hechas a mano o con equipo mecánico,
las que deberán corresponder a las dimensiones, elevaciones y niveles hasta
llegar a la línea horizontal que define la rasante de zanja, según lo indicado en los
planos, dicha rasante deberá ser aprobada por el Ingeniero Residente y el
Supervisor antes de ejecutar la respectiva compactación.
Por la naturaleza del terreno, en algunos casos será necesario el tablestacado,
entibamiento y/o pañeteo de las paredes, a fin de que estas no cedan. Se evitará
levantamiento excesivo de polvo, empleando un conveniente sistema de regado.
No deberá ser abierto un tramo de zanja con demasiada anticipación mientras no
se cuente en la obra con tubería necesaria.
El fondo de la zanja deberá quedar seco, firme y parejo en toda su extensión, con
la finalidad de colocar la base para la tubería.
El material proveniente de las excavaciones deberá ser retirado a una distancia
no menor de 1.50 m. más de los bordes de la zanja, para seguridad de la misma
y facilidad del trabajo. En ningún caso se permitirá ocupar las veredas de trabajo.
Para proteger a las personas y evitar peligros se deberá mantener durante el
proceso de la obra señales, barreras, linternas y/o mecheros, hasta que la zona
esté segura para el tráfico y no ofrezca ningún peligro.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
MÉTODO CONSTRUCTIVO
El concreto a utilizarse será hecho en obra, por lo que el Ejecutor deberá requerir
de los proveedores de agregados y cemento de calidad que garantice tanto la
calidad de los insumos utilizados en la fabricación del concreto, como el del
producto final “Concreto” el mismo que deberá cumplir con los requisitos mínimos
de resistencia, durabilidad, trabajabilidad y otros pre establecidos en las
especificaciones generales y normas técnicas tales como la del ACI-318-02, entre
otros.
El concreto podrá colocarse directamente en las excavaciones sin encofrado
previo humedecimiento de las zanjas antes de llenarlas. La cara expuesta del
concreto colocado, recibirá un tratamiento adecuado para permitir obtener una
superficie horizontal y uniforme, tal que facilite el trazo de replanteos de los
elementos de la cimentación.
CONTROL
Se deberá controlar la calidad de los materiales, así como los procesos de
colocación y curado.
En caso de existir sobre excavaciones, los mayores volúmenes serán recuperados
empleando concreto de baja resistencia, alternativamente se encofrarán los
elementos y posteriormente rellenarán adecuadamente el volumen sobre
excavado; no generando esto para la entidad costo adicional alguno.
MÉTODO DE MEDICIÓN
La cantidad que pagar se realizará según lo indicado en el presupuesto, por metro
cuadrado (m2), y se abonará mediante la valorización, contando con la
autorización del Ingeniero supervisor
FORMA DE PAGO
Se pagará por Unidad de acuerdo al avance en los periodos a valorizar,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida indicada en el presupuesto.
del concreto, el vibrador deberá colocarse en tramos de cada medio metro lineal
de concreto en capas de 15 cm. en forma vertical por un tiempo de 5 seg.
Propuesta.
UNIDAD DE MEDIDA
Los trabajos ejecutados se medirán en metros cúbicos (m3.).
FORMA DE PAGO
La unidad de medida para efectos de pago de esta partida es el metro cúbico m3,
de concreto colocado y deberá ser pagado al Precio Unitario del Presupuesto para
la partida concreto de f´c= 210 Kg/cm2.
El volumen de concreto para el propósito de pago será el que corresponde a las
dimensiones indicadas en los Planos.
Colocación.
Para colocar el refuerzo en su posición definitiva, será completamente limpiado de
todas las escamas, óxidos sueltos y de toda la suciedad que pueda reducir su
adherencia, y serán acomodados en las longitudes y posiciones exactas
señaladas en los planos, respetando los espaciamientos, recubrimientos y
traslapes indicados.
Las varillas se sujetarán y asegurarán firmemente al encofrado para impedir su
desplazamiento durante el vaciado del concreto, todas estas seguridades se
ejecutarán con alambre recocido Nº 8 por lo menos.
Durante la colocación del concreto se vigilará en todo momento, que se conserven
inalteradas las distancias entre las varillas.
Empalmes.
La longitud de los traslapes para barras no será de 36 diámetros ni menor de 30
cm.
Normas y Pruebas.
El contratista presentará a la Supervisión el certificado de garantía del fabricante
sobre el tipo de acero a utilizar en la obra, el mismo que deberá cumplir con la
resistencia indicada en los planos del proyecto para su respectiva aprobación.
Método de Ejecución
El método de ejecución debe realizarse de acuerdo a lo especificado para el acero
en la descripción general de estructuras de concreto armado. Las varillas deben
de estar libres de defectos, dobleces y/o curvas. No se permitirá el redoblado ni
enderezamiento del acero obtenido sobre la base de torsiones y otras formas de
trabajo en frío.
Método de Medición
Unidad de Medida: la unidad de medida es por kilos (kg).
Norma de Medición: se calculará el peso de la armadura a emplear, multiplicando
el área de la sección transversal del refuerzo por su longitud y respectiva densidad.
Forma de pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para su correcta
ejecución.
02.06.1.4 ACABADOS
02.06.1.4.1 TARRAJEO EXTERIOR C/MORTERO C:A: A:4, e=1.5cm
DESCRIPCIÓN
Comprende el suministro de la mano de obra, materiales, equipo y la ejecución de
las operaciones necesarias para ejecutar los trabajos de tarrajeo e
impermeabilización, para evitar filtraciones.
EJECUCIÓN
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
se procederá a realizarse el enlucido, empleando impermeabilizante en las zonas
donde se presentan fugas o en la totalidad de área interior si fuera necesario, a
criterio del Ingeniero Supervisor de la obra.
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
Todas las superficies a las que se debe aplicar pintura, deben estar secas y
deberán dejarse tiempos suficientes entre las manos o capas sucesivas de
pintura, a fin de permitir que ésta seque convenientemente.
Las superficies que no puedan ser terminadas satisfactoriamente con el número
de manos de pintura especificadas, deberán llevar manos adicionales según
requieran para producir un resultado satisfactorio sin costo adicional alguno para
el propietario
La pintura debe soportar el lavado con agua y jabón sin sufrir alteraciones en su
acabado.
Método de Medición
La Unidad de Medida: metro cuadrado (M2).
En las columnas se medirá el área neta.
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para completar la partida.
Este trabajo consiste en el desbroce y limpieza del terreno natural en las áreas
que ocuparán las obras del proyecto de Saneamiento y las zonas, elementos o
líneas para la conducción, que se encuentren cubiertas de rastrojo, maleza,
bosque, pastos, cultivos, etc., incluyendo la remoción de raíces, escombros y
basuras, de modo que el terreno quede limpio y libre de toda vegetación y su
superficie resulte apta para iniciar los demás trabajos.
MATERIALES
EQUIPO
MÉTODO DE EJECUCÓN
Ejecución de los Trabajos
Los trabajos de desbroce y limpieza deberán efectuarse en todas las zonas
señaladas en los planos o indicadas por el Supervisor y de acuerdo con
procedimientos aprobados por éste, tomando las precauciones necesarias para
lograr condiciones de seguridad satisfactorias.
Para evitar daños en las propiedades adyacentes o en los árboles que deban
permanecer en su lugar, se procurará que los árboles que han de derribarse
caigan en el centro de la zona objeto de limpieza, troceándolos por su copa y
tronco progresivamente, cuando así lo exija el Supervisor.
• Medir las áreas en las que se ejecuten los trabajos en acuerdo a esta
especificación.
El Contratista aplicará las acciones y los procedimientos constructivos
recomendados en los respectivos estudios o evaluaciones ambientales del
proyecto y las disposiciones vigentes sobre la conservación del medio ambiente y
los recursos naturales, y el Supervisor velará por su cumplimiento.
MÉTODO DE MEDICION
La unidad de medida del área desbrozada y limpiada será metro cuadrado (m2),
FORMA DE PAGO
El pago del desbroce y limpieza se hará al respectivo precio unitario del contrato,
por todo trabajo ejecutado de acuerdo con esta especificación y aceptado a plena
satisfacción por el Supervisor.
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Unidad de Medida
Metro cuadrado (M²).
Método de Medición
El área del piso será la misma que la del contrapiso que sirve de base.
Para ambientes cerrados se medirá el área comprendida entre los paramentos de
los muros sin revestir y se añadirán las áreas correspondientes a umbrales de
vanos para puertas y vanos libres.
Para ambientes libres se medirá el piso que corresponda a la superficie a la vista
del piso respectivo.
En todos los casos no se descontarán las áreas de columnas, huecos, rejillas, etc.,
inferiores a 0.25 m².
Forma de Pago
Las cantidades medidas en la forma arriba descrita serán pagadas al precio
unitario correspondiente, establecido en el contrato. Dicho pago constituirá
compensación total por la mano de obra, materiales, equipos y herramientas, por
el suministro y transporte, almacenaje y manipuleo, y todos los imprevistos
surgidos para la ejecución de los trabajos descritos.
02.06.2.5 TUBERIAS
02.06.2.5.1 SUMINSITRO E INSTALACIÓN DE TUBERIA HDPE PN10, NTP 4427
Ø=63mm
DESCRIPCIÓN:
FORMA DE MEDICIÓN
La forma de medición se realizará por metro lineal (ml) de tubería instada en la obra,
conforme a lo establecido en las especificaciones y a plena satisfacción del
Supervisor.
FORMA DE PAGO
La Forma de pago se efectuará por metro lineal (ml) de acuerdo al precio unitario
establecido en el Presupuesto, entendiéndose que dicho precio y pago constituirá la
compensación total por la mano de obra, materiales, equipo, herramientas,
accesorios e imprevistos necesarios para la ejecución de la partida.
• Colocación:
de la instalación de las tuberías, el fondo de la zanja será bien nivelado, colocando
una cama de apoyo de 10 cm. de espesor con material seleccionado (zarandeado
con malla N° 4), para que los tubos apoyen a lo largo de su generatriz interior.
Toda tubería y accesorios serán revisados cuidadosamente antes de ser
instaladas a fin de descubrir defectos, tales como roturas, porosidades, etc., y se
verificara que estén libres de cuerpos extraños como tierra, grasa, etc.
• Montaje de los tubos de espiga y campana con pegamento:
Para efectuar un correcto montaje de los tubos y accesorios de PVC por el sistema
simple pegar, se debe seguir las siguientes recomendaciones a fin economizar
tiempo y asegurar instalaciones de calidad.
1. Limpiar cuidadosamente el extremo del tubo y el interior de la campana
donde insertará, limpiarlos del polvo y grasa con un trapo húmedo.
2. Pulir con una lija fina el interior de la campana y el exterior de la espiga
a insertar.
En caso sea necesario cortar el tubo, utilizar el arco de sierra cuidando efectuar el
corte a escuadra y luego proceder hacer un chaflán o bisel en el tubo con ayuda
de una escofina de grano fino.
Es de suma importancia obtener el chaflán indicado, para distribuir mejor el
pegamento dentro de la campana al momento del ensamblaje.
Aplicar el pegamento, tanto en la espiga del tubo como en el interior de la
campana, sin exceso y con ayuda de una brocha pequeña.
Después de la aplicación del pegamento introducir el tubo en la campana con un
movimiento rectilíneo, asegurando que la inserción de la espiga sea igual al largo
de la campana.
No girar el tubo introducido, pues podría romperse la continuidad de la película del
pegamento aplicado previamente.
Es muy importante efectuar el empalme rápidamente debido a que el solvente del
pegamento se volatiza con mucha rapidez por lo cual toda la operación desde la
aplicación del pegamento hasta el término de la inserción debe demorar alrededor
de un minuto.
No quitar el exceso de pegamento de la unión efectuada. En un empalme bien
hecho debe aparecer un cordón de pegamento entre la campana y el tubo
insertado.
Si este exceso de pegamento no sale en el momento que se hace el empalme,
significa que no se ha utilizado la cantidad necesaria de pegamento y por
consiguiente esa unión podría tener fugas.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
DESCRIPCIÓN
Comprende el suministro de la mano de obra, materiales y equipo, y la ejecución
de operaciones necesarias para las excavaciones en las que se construirá las
estructuras proyectadas.
FORMA DE EJECUCIÓN
Dichas excavaciones serán del tamaño exacto al diseño de estas estructuras, de
tal manera no se desperdicie la mano de obra y no se tenga que realizar rellenos
posteriores en la plataforma.
Antes del procedimiento del vaciado, el Supervisor deberá aprobar la excavación,
asimismo no se permitirá ubicar cimientos sobre material de relleno, sin una
consolidación adecuada.
El fondo de la excavación para la cimentación debe quedar limpio y parejo, se
deberá retirar el material suelto; si en la excavación se excede en la profundidad
de la excavación, no se permitirá que se rellene con material suelto, lo deberá
hacer con una mezcla de concreto de dosificación 1:12 cemento / hormigón.
FORMA DE MEDICIÓN
FORMA DE PAGO
El precio de la partida incluye la mano de obra, materiales, equipo, herramientas,
imprevistos y todo lo necesario para la buena ejecución de la actividad, indicada
en el presupuesto.
MEDICION
La Unidad de Medida es el Metro Cubico (M3), verificada y aprobadas por el
Supervisor.
PAGO
La partida se pagará por metro cúbico (m3), dicho precio unitario incluirá el
suministro de materiales, equipos, herramientas, mano de obra, desperdicios y
demás imprevistos para la correcta ejecución de la partida.
cualquier otro insumo o suministro que sea necesario para la ejecución del
trabajo).
de concreto colocado y deberá ser pagado al Precio Unitario del Presupuesto para
la partida concreto de f´c= 210 Kg/cm2.
El volumen de concreto para el propósito de pago será el que corresponde a las
dimensiones indicadas en los Planos.
Procedimiento
Rellenar los huecos y eliminar las protuberancias que presentarán las superficies
en bruto a impermeabilizar, incluso eliminar tortoles de alambre del encofrado,
empleando mortero cemento- arena fina 1:2, luego se procederá a efectuar su
tarrajeo fino de 1,5 cm de espesor con la mezcla preparada, cuidando de apretar
fuerte para conseguir mayor densidad en el tarrajeo. Durante la ejecución del
revestimiento de mortero de cemento Portland, deben mantenerse húmedos
durante 8 días para evitar agrietamientos. Se programarán los trabajos de tal
forma que los paños revestidos salgan en una sola jornada.
Calidad de Materiales:
Los materiales usados para la elaboración del concreto tendrán las características
siguientes:
• Agua
EJECUCIÓN
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
se procederá a realizarse el enlucido, empleando impermeabilizante en las zonas
donde se presentan fugas o en la totalidad de área interior si fuera necesario, a
criterio del Ingeniero Supervisor de la obra.
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
02.07.8 PINTURA
02.07.8.1 PINTURA ESMALTE C/IMPRIMANTE 2 MANOS EN MUROS EXTERIORES
DESCRIPCIÓN
Ejecución
a las que se deba aplicar pintura, deberán estar secas y deberá dejarse el tiempo
necesario entre manos o capas sucesivas de pintura, a fin de permitir que éstas
sequen convenientemente. Ningún pintado exterior deberá efectuarse durante
horas de lluvias, por menuda que ésta fuera; las superficies que no puedan ser
terminadas satisfactoriamente, con el número de manos especificadas, podrán
llevar manos de pintura adicionales, según como requiera para producir un
resultado satisfactorio sin costo adicional alguno para el propietario.
FORMA DE MEDICIÓN
Se medirá por metro cuadrado (m2), obtenido según lo indica en los planos y
aprobados por el Ing. Supervisor.
FORMA DE PAGO
El pago se efectuará al precio unitario del contrato que será por metro cuadrado
(m2), entendiéndose que dicho precio y pago constituirá compensación total por
mano de obra, herramientas e imprevistos necesarios para la realización de esta
partida.
Descripción
Medición
Forma de Pago
El pago se efectuará a precio unitario por (m2) dicho precio y pago constituirá
compensación completa por mano de obra, materiales, equipo, herramientas y
demás conceptos que completan esta partida.
En las tuberías PVC que crucen las paredes de una estructura hidráulica se
tendrá sumo cuidado de escarificar la pared exterior de la tubería en un ancho
igual al espesor de la pared de concreto más 04 cm., colocar pegamento en
esta cara exterior y esparcir arena gruesa en su superficie a fin de conformar
un elemento de transición hermético (rompe agua) entre el PVC y el concreto.
La conexión de las tuberías a los accesorios de fierro galvanizado debe hacerse
con niples cortos, lo más cerca posible al empalme (transición), colocando con
cinta teflón a fin de proveer uniones flexibles adyacentes a dichos accesorios.
Antes de proceder a la colocación las superficies de los accesorios se limpiaran
haciendo uso de lija hasta dejarlas libres de polvo, grasas u otros elementos
extraños que impidan la correcta adherencia de los accesorios; seguidamente
se le pasará una capa delgada y uniforme de pegamento plástico PVC en
ambas superficies a unir para proceder al colocado presionando firmemente,
finalmente se limpiará el pegamento sobrante, están incluidos las válvulas de
compuerta
Método de Medición:
El método de medición será por Unidad (Und.) de accesorios instalado.
Base de pago:
El pago se efectuará por unidad (Und.) ejecutado medido en la forma indicada
y aprobado por el Supervisor.
El precio unitario comprende todos los costos de mano de obra, materiales y
herramientas que se requiere para la ejecución del trabajo
02.07.10.3 COBERTURAS
02.07.10.3.1 CORREAS DE MADERA 2”x3”x2.10m
DESCRIPCCION
Se refiere a instalación de las correas de madera tornillo.
MÉTODO DE MEDICIÓN
El método de medición será el m.
METODO DE PAGO
El pago se efectuará una vez que el Responsable de Obra haya cumplido los
requisitos indicados anteriormente y tenga la aprobación de la Supervisión.
en los Planos.
Transporte
La plataforma del vehículo debe ser rígida, plana y libre de objetos extraños.
En el transporte y almacenamiento vertical, debe utilizarse transportadores de
madera, para lograr un adecuado alineamiento de las planchas y evitar
deslizamientos laterales.
No apile planchas de diferentes longitudes en el mismo paquete, ni coloque objetos
extraños encima.
Almacenamiento
Almacene las planchas en depósitos que tengan piso firme y plano,
preferentemente techados y de fácil acceso para la descarga de las planchas, los
transportadores de madera, cuatro por cada ruma, se colocarán sobre terreno
preparado, cuidando que estén paralelos entre sí. En ningún caso se apilarán
planchas sin transportadores.
Manipuleo e Izaje
La plancha podrá ser manipulada por una persona, y el izaje debe realizarse
amarrando lateral y longitudinalmente la plancha.
Colocación
Para su colocación e instalación se seguirán las instrucciones del fabricante. Se
recomienda comenzar colocando las láminas por el extremo de la estructura del
techo que esté opuesto a la dirección del viento predominante. Se recomienda que
los cortes se hagan antes del izamiento de las planchas.
Para la instalación de los elementos de fijación se deberá hacer las perforaciones
en los canalones con una broca de acción eléctrica o manual, su diámetro debe ser
una vez y media que el elemento de fijación. No debe caminarse sobre las
planchas, usar tablones de madera.
Forma de medición
Se medirá el área neta ejecutada sin descontar luces u huecos de áreas menores
de 0.50 m2.
Forma de pago
El pago se efectuará por metro cuadrado (m2) de acuerdo al precio unitario
contratado, entendiéndose que dicho precio y pago constituirá la compensación
total por la mano de obra, materiales, equipo, herramientas e imprevistos
necesarios para la ejecución de la partida indicada en el presupuesto
DESCRIPCIÓN
Se construyen sobre los falsos pisos, en los lugares que se indican en los planos y
con agregados que le proporcionen una mayor dureza.
El piso de cemento comprende 2 capas:
La primera capa, a base de concreto tendrá un espesor igual al total del piso
terminado, menos el espesor de la segunda capa. La segunda capa de mortero
que va encima de la primera tendrá un espesor mínimo de 1.0 cm.Se colocarán
reglas espaciadas máximo 1.00 m. con un espesor igual al de la primera capa.
El mortero de la segunda capa se aplicará pasada la hora de vaciada la base. Se
asentará con paleta de madera. Se trazarán bruñas según se indica en los planos.
Antes de planchar la superficie, se dejará reposar al mortero ya aplicado, por un
tiempo no mayor de 30 minutos. Se obtiene un enlucido más perfecto con plancha
de acero o metal.
La superficie terminada será uniforme, firme, plana y nivelada por lo que deberá
comprobarse constantemente con reglas de madera.
El terminado del piso, se someterá a un curado de agua, constantemente durante
5 días. Este tiempo no será menor en ningún caso y se comenzará a contar
después de su vaciado.
Después de los 5 días de curado, en los que se tomarán las medidas adecuadas
para su perfecta conservación, serán cubiertas con papel especial para protegerlos
debidamente contra las manchas de pintura y otros daños, hasta la conclusión de
la obra.
FORMA DE MEDICION
Para ambientes cerrados se medirá las áreas comprendidas entre paramentos sin
revestir y se añadirán las áreas correspondientes a umbrales de vanos para puertas
y vanos libres. Para ambientes libres se medirá la superficie a la vista señalada en
los planos.
FORMA DE PAGO
El pago se efectuará por m2. de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida.
un acabado pulido.
Procedimiento
Rellenar los huecos y eliminar las protuberancias que presentarán las superficies
en bruto a impermeabilizar, incluso eliminar tortoles de alambre del encofrado,
empleando mortero cemento- arena fina 1:2, luego se procederá a efectuar su
tarrajeo fino de 1,5 cm de espesor con la mezcla preparada, cuidando de apretar
fuerte para conseguir mayor densidad en el tarrajeo. Durante la ejecución del
revestimiento de mortero de cemento Portland, deben mantenerse húmedos
durante 8 días para evitar agrietamientos. Se programarán los trabajos de tal
forma que los paños revestidos salgan en una sola jornada.
Calidad de Materiales:
Los materiales usados para la elaboración del concreto tendrán las características
siguientes:
• Agua
El agua a ser usada en la preparación de mezclas para tarrajeos deberá ser
potable y limpia; en ningún caso selenitosa, que no contenga soluciones químicas
u otros agregados que puedan ser perjudiciales al fraguado, resistencia y
durabilidad de las mezclas.
• Cemento
El cemento que se emplee deberá ser Portland tipo I y cumplir las especificaciones
ASTM C-150, ASTM C-595 o AASTHO M-85-93 y ASTM M-134. El cemento
nacional normalmente cumple con estas especificaciones. No cambiar la marca
de cemento durante el proceso de la obra sin la aprobación escrita del Supervisor.
Podrá usarse cemento a granel o en bolsas, deberá almacenarse y manipularse
en forma que este en todo momento protegido contra la humedad de cualquier
origen y fácilmente accesible para ser inspeccionado e identificado. Los lotes de
cemento deberán ser usados en el mismo orden que son recibidos. No se permitirá
el uso de cemento que se haya aglutinado o forme terrones o se haya deteriorado
en alguna otra manera.
Una bolsa de cemento se define aquí como la cantidad contenida en el envase
original del fabricante sin averías con un peso de 42.5 Kg. cemento a usarse en la
obra de un fabricante determinado, deberá analizarse y obtenerse un
certificado de aprobación del material de un laboratorio de reconocido prestigio
escogido de común acuerdo entre el Ejecutor y el Ingeniero supervisor cualquier
cambio de tipo de cemento o de fabricante requerirá un nuevo certificado. Su
hubiera duda sobre la calidad de un cemento ya entregado se recurrirá a un
análisis.
• Arena fina
La arena para el mortero deberá ser limpia, exenta de sales nocivas, material
orgánico y salitroso, siendo de preferencia arena de río, así mismo no deberá tener
arcilla con exceso de 4%, la mezcla final del mortero debe zarandearse esto por
uniformidad. Deberá pasar el integro de la muestra por la criba No 8, no más del
80% por la criba No 30, no más de 20% por la criba No 50 y no más de 5% por la
criba No 100. Será arena lavada, limpia uniforme con granulometría que sea de
fina a gruesa, libre de Materiales orgánicos, salitrosos, siendo de preferencia
arena de río.
• Aditivo
El Ejecutor propondrá el dosaje de los aditivos e indicará las modalidades para la
utilización de ellos. El efecto del aditivo en las propiedades del concreto cumplirá
los requerimientos de las normas ASTM: C494, C260.
Antes de que el aditivo sea utilizado, el Ejecutor deberá presentar los resultados
de ensayos que confirmen su calidad y eficacia. Al mismo tiempo, la Supervisión
podrá ejecutar pruebas sobre muestras con aditivos y podrá también extraer
muestras y ejecutar pruebas después que el aditivo haya sido entregado en el
almacén.
Se utilizará aditivo impermeabilizante Chema o similar.
MÉTODO DE MEDICIÓN:
El método de medición será el área en metros cuadrados (m2), de acuerdo a las
dimensiones de largo por altura (o ancho) de cada área tarrajeado.
FORMA DE PAGO:
El pago se efectuará por metro cuadrado (m2) ejecutado medido en la forma
indicada y aprobado por el Supervisor.
El precio unitario comprende todos los costos de mano de obra, materiales y
herramientas que se requiere para la ejecución del trabajo.
02.07.10.6 PINTURAS
02.07.10.6.1 PINTURA BARNIZ EN LADRILLO CARAVISTA 3 CAPAS
DESCRIPCION
Esta partida comprende el suministro, preparación de superficies y colocación de
barniz en ladrillos cara vista.
Materiales
La pintura barniz y estucados a utilizar será óleo en interiores y óleo en exteriores,
de primera calidad en el mercado de marcas de reconocido prestigio nacional o
internacional; todos los materiales deberán ser llevados a la obra en sus
respectivos envases originales.
Los materiales que necesiten ser mezclados, lo serán en la misma obra.
Aquellos que se adquieran listos para ser usados, deberán emplearse sin
alteraciones y de conformidad con las instrucciones de los fabricantes.
No se permitirá el empleo de imprimaciones mezcladas por el sub-contratista de
pinturas, a fin de evitar falta de adhesión de las diversas capas entre sí.
Procedimiento Constructivo
La pintura no deberá ostentar un asentamiento excesivo en su recipiente abierto,
y deberá ser fácilmente redispersada con una paleta hasta alcanzar un estado
suave y homogéneo. La pintura no deberá mostrar engrumecimiento, de
coloración, conglutimiento ni separación del color y deberá estar exenta de
terrenos y natas.
La pintura al ser aplicada deberá extenderse fácilmente con la brocha, poseer
cualidades de enrasamiento y no mostrar tendencias al escurrimiento o a correrse
al ser aplicada en las superficies verticales y lisas.
La pintura no deberá formar nata, en el envase tapado en los períodos de
interrupción de la faena de pintado.
La pintura deberá secar dejando un acabado liso y uniforme, exento de asperezas,
granos angulosos, partes disparejas y otras imperfecciones de la superficie.
El contratista propondrá las marcas de pintura a emplearse. Los colores serán
determinados por el cuadro de acabados o cuadro de colores, o en su defecto por
los arquitectos del proyecto, o el encargado de la obra.
El contratista será responsable de los desperfectos o defectos que pudieran
presentarse, hasta (60) días después de la recepción de la obra, quedando
obligado a subsanarlas a entera satisfacción.
FORMA DE MEDICION
Se medirá en metros cuadrados (m2)
FORMA DE PAGO
Esta partida se pagará, previa autorización del Supervisor, por metro cuadrado
(m2) de pintura, ejecutada de acuerdo a las especificaciones antes descritas. La
partida será pagada de acuerdo al precio unitario del contrato, el cual contempla
todos los costos de mano de obra, materiales, herramientas, transporte, y demás
insumos e imprevistos necesarios para la ejecución de la partida.
02.07.10.8 CERRAJERIA
02.07.10.8.1 CERRADURA FORTE 2 GOLPES PARA PUERTA
DESCRIPCIÓN
DESCRIPCIÓN
Esta partida comprende el suministro e instalación de un tanque rotoplast de 600
lt que servirá como mezclador del cloro.
METODO DE EJECUCION
METODO DE MEDICION
BASE DE PAGO
02.07.10.10 ACCESORIOS
02.07.10.10.1 SUMINISTRO E INSTALACIÓN DE ACCESORIOS CASETA CLORACIÓN
Descripción del trabajo:
Comprende el suministro y colocación de todos los componentes y accesorios del
equipo del sistema de cloración por goteo y/o dosificador.
Material
En esta partida se incluyen:
- Niple pvc 1/2" x 2" rosca continua und. 1.00
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
Forma de Pago
El pago se efectuará por metro cuadrado (m2), de acuerdo al precio unitario
contratado, entendiéndose que dicho precio y pago constituirá la compensación
total por la mano de obra, materiales, equipo, herramientas e imprevistos
necesarios para la ejecución de la partida indicada en el presupuesto.
MEDICIÓN
El trabajo se medirá por metro cuadrado: para el cómputo de la partida de acuerdo
con las presentes especificaciones; deberá contar con la conformidad y
aceptación del Ingeniero Supervisor.
PAGO
Se pagará de acuerdo al avance en los periodos por valorizar del Presupuesto
aprobado, por metro cuadrado, entendiéndose que dicho precio y pago constituirá
compensación total por toda mano de obra, equipos, herramientas y materiales e
imprevistos necesarios para completar satisfactoriamente la partida.
02.07.11.5 PINTURAS
02.07.11.5.1 PINTURA EN TUBOS DE ACERO NEGRO Ø=2” CON ESMALTE
SINTETICO Y ANTICORROSIVO
02.07.11.5.2 PINTURA EN ANGULOS ACERO NEGRO 1 ½”x1 ½”x3/16x6m CON
ESMALTE SINTETICO Y ANTICORROSIVO
DESCRIPCIÓN:
Corresponde al pintado exterior e interior de las estructuras metálicas para evitar
su corrosión con el paso del tiempo.
METODO DE EJECUCIÓN:
Una vez que las tapas y accesorios se encuentren debidamente colocados y
habilitados seprocede a pintar, previamente se deberá dejar limpia la superficie a
cubrir haciendo uso deuna lija, removiendo grasa, polvo, suciedad y emparejando
correctamente la superficie.
METODO DE MEDICIÓN:
Se mide en metro cuadrado (M2), de acuerdo a las dimensiones de largo por altura
(o ancho)de cada paño pintado.
BASES DE PAGO:
Se pagará en función al presupuesto por metro cuadrado (M2).
DESCRIPCIÓN.
Se refiere a los trabajos necesarios realizados al iniciar la obra, previo a los
trabajos de replanteo, siendo necesario retirar todos los materiales extraños
ubicados en el área del terreno, tales como montículos de desmonte, montículos
de basura, material vegetal, entre otros.
PROCESO CONSTRUCTIVO.
Este trabajo se realiza de forma manual, debido a que no se trata de un trabajo de
gran magnitud en volumen. Se hace uso también de herramientas manuales tales
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Las excavaciones en corte abierto serán hechas a mano o con equipo mecánico,
las que deberán corresponder a las dimensiones, elevaciones y niveles hasta
llegar a la línea horizontal que define la rasante de zanja, según lo indicado en los
planos, dicha rasante deberá ser aprobada por el Ingeniero Residente y el
Supervisor antes de ejecutar la respectiva compactación.
Por la naturaleza del terreno, en algunos casos será necesario el tablestacado,
entibamiento y/o pañeteo de las paredes, a fin de que estas no cedan. Se evitará
levantamiento excesivo de polvo, empleando un conveniente sistema de regado.
No deberá ser abierto un tramo de zanja con demasiada anticipación mientras no
se cuente en la obra con tubería necesaria.
El fondo de la zanja deberá quedar seco, firme y parejo en toda su extensión, con
la finalidad de colocar la base para la tubería.
El material proveniente de las excavaciones deberá ser retirado a una distancia
no menor de 1.50 m. más de los bordes de la zanja, para seguridad de la misma
y facilidad del trabajo. En ningún caso se permitirá ocupar las veredas de trabajo.
Para proteger a las personas y evitar peligros se deberá mantener durante el
proceso de la obra señales, barreras, linternas y/o mecheros, hasta que la zona
esté segura para el tráfico y no ofrezca ningún peligro.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
FORMA DE PAGO
La unidad de medida para efectos de pago de esta partida es el metro cúbico m3,
de concreto colocado y deberá ser pagado al Precio Unitario del Presupuesto para
la partida concreto de f´c= 210 Kg/cm2.
El volumen de concreto para el propósito de pago será el que corresponde a las
dimensiones indicadas en los Planos.
Procedimiento
Rellenar los huecos y eliminar las protuberancias que presentarán las superficies
en bruto a impermeabilizar, incluso eliminar tortoles de alambre del encofrado,
empleando mortero cemento- arena fina 1:2, luego se procederá a efectuar su
tarrajeo fino de 1,5 cm de espesor con la mezcla preparada, cuidando de apretar
fuerte para conseguir mayor densidad en el tarrajeo. Durante la ejecución del
EJECUCIÓN
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
se procederá a realizarse el enlucido, empleando impermeabilizante en las zonas
donde se presentan fugas o en la totalidad de área interior si fuera necesario, a
criterio del Ingeniero Supervisor de la obra.
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
02.08.8 PINTURA
02.08.8.1 PINTURA ESMALTE C/IMPRIMANTE 2 MANOS EN MUROS EXTERIORES
DESCRIPCIÓN
Ejecución
necesario entre manos o capas sucesivas de pintura, a fin de permitir que éstas
sequen convenientemente. Ningún pintado exterior deberá efectuarse durante
horas de lluvias, por menuda que ésta fuera; las superficies que no puedan ser
terminadas satisfactoriamente, con el número de manos especificadas, podrán
llevar manos de pintura adicionales, según como requiera para producir un
resultado satisfactorio sin costo adicional alguno para el propietario.
FORMA DE MEDICIÓN
Se medirá por metro cuadrado (m2), obtenido según lo indica en los planos y
aprobados por el Ing. Supervisor.
FORMA DE PAGO
El pago se efectuará al precio unitario del contrato que será por metro cuadrado
(m2), entendiéndose que dicho precio y pago constituirá compensación total por
mano de obra, herramientas e imprevistos necesarios para la realización de esta
partida.
Descripción
Medición
Forma de Pago
El pago se efectuará a precio unitario por (m2) dicho precio y pago constituirá
compensación completa por mano de obra, materiales, equipo, herramientas y
demás conceptos que completan esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
METODO DE MEDICION.
Se obtendrá midiendo la longitud total de la cama de arena a lo largo de toda la
zanja. La unidad de medida en esta partida será el metro lineal (ml.)
BASE DE PAGO.
El pago de esta partida constituirá la compensación completa por los trabajos
descritos anteriormente, incluyendo mano de obra, materiales, herramientas, y en
general todo lo necesario para completar la partida. La unidad para el pago de
este trabajo será por metro lineal (ml.)
Para el apisonado completo y correcto del relleno de una zanja, se utilizarán barras
de cabeza angosta (platina o tubo) y pisones de cabeza plana. Las primeras servirán
para ejecutar el apisonado del relleno debajo de la tubería y las uniones. El segundo
se usará para apretar el material de relleno entre la tubería y las paredes de la zanja
y para compactar el relleno inicial.
Primero se debe formar el lecho o soporte de la tubería. El material usado debe ser
escogido, es decir libre de piedras grandes y de calidad adecuada. No debe usarse
tierra vegetal o de detrito. Aún en regiones relativamente rocosas, el material
apropiado para el relleno inicial debe ser previamente seleccionado.
El relleno inicial comprende el material que se echa en el fondo de la zanja y hasta
una altura de 0.30 m. por encima de la tubería. El material para el relleno inicial debe
extenderse en capas de 0.10 m. de espesor y apisonarse muy bien antes de echar
la próxima capa. El material debe quedar correctamente consolidado debajo de la
tubería y las uniones y entre la tubería y las paredes de la zanja.
Se debe humedecer el material de relleno en la primera capa de 0.10 m. para
conseguir mejor consolidación. El apisonado de las capas siguientes se debe hacer
en la misma forma, hasta que el tubo quede completamente encajado en material
escogido bien apisonado, hasta la altura media del tubo.
DESCRIPCIÓN
1.0 Generalidades
El material presentado bajo esta Especificación Técnica, deberá cumplir con las
Normas de la Organización Internacional para Estándares “ISO - International
Standards Organization”.
Para Tuberías de Agua Potable: Norma ISO 4422 o Norma Técnica Peruana
ITINTEC Nº 3992 y 3994.
Bajo ningún concepto proponer material o equipo que no cumpla por los menos,
con las Normas ISO.
2.0 Suministro y Almacenamiento
Suministrar y almacenar todos los productos y materiales como se ha especificado
y como se indica a continuación.
Tomar toda precaución para evitar cualquier daño a la tubería durante su
transporte y su entrega hasta el lugar de la obra.
Tener extremo cuidado al cargar y descargar la tubería y sus accesorios.
Prueba de infiltración:
La prueba será efectuada midiendo el flujo del agua infiltrada por intermedio de un
vertedero de medida, colocado sobra la parte inferior de la tubería, o cualquier otro
instrumento, que permita obtener la cantidad infiltrada de agua en un tiempo
mínimo de 10 minutos. Esta cantidad no debe sobrepasar los límites establecidos
en la Tabla siguiente.
Pérdida Admisible de agua Pruebas de Filtración e Infiltración.
200 8 25
250 10 32
300 12 38
350 14 44
400 16 50
450 18 57
Para las pruebas a zanja abierta, ésta se hará tanto como sea posible cuando el
nivel de agua subterránea alcance su posición normal, debiendo tenerse bastante
cuidado de que previamente sea rellenada la zanja hasta ese nivel, con el fin de
evitar el flotamiento de los tubos.
Para estas pruebas a zanja abierta, se permitirá ejecutar previamente los anclajes
de los buzones y/o de las conexiones domiciliarias.
Prueba de Alineamiento:
Todos los tramos serán inspeccionados visualmente para verificar la precisión del
alineamiento y que la línea se encuentre libre de obstrucciones. El diámetro
completo de la tubería deberá ser visto cuando se observe entre buzones
consecutivos.
Esta prueba debe ser efectuada mediante el empleo de espejos colocados a 45
en el interior de los buzones. Opcionalmente se realizará haciéndose pasar por el
interior de todas las tuberías una pieza o bola de sección transversal circular de
diámetro según el siguiente cuadro:
Diámetro de Tubería
Diámetro de Bola (mm)
Mm Pulg.
200 8 190
250 10 245
300 12 295
350 14 345
400 16 395
450 18 445
500 20 495
Si en alguna zona del tramo la bola no pasara libremente, se efectuará los trabajos
correctivos necesarios a costo del contratista, para que en una nueva prueba de
alineamiento sea satisfactoria.
Reparación de Fugas: Cuando se presente fugas por rajadura y/o humedecimiento
total en el cuerpo del tubo de desagüe, serán de inmediato cambiados por el
Constructor, no permitiéndose bajo ningún motivo, resanes o colocación de dados
de concreto; efectuándose la prueba hidráulica hasta obtener resultados
satisfactorios, y la obra sea recibida por la empresa.
Constatado el resultado correcto de las pruebas, puede procederse al relleno de
la zanja. Debiendo la Supervisión expedir el Certificado respectivo en el que
constará la satisfacción de la prueba, lo que será requisito indispensable para su
inclusión en los informes de avance de obra y las valorizaciones respectivas.
UNIDAD DE MEDIDA
La medición se hará en metro lineal (Ml.), de acuerdo al análisis de costos unitario
para cada estructura.
FORMA DE PAGO
El pago respectivo será según se indica en los costos unitarios, valorizadas en
metro lineal.
02.09.5 VARIOS
02.09.5.1 DEMOLICIÓN DE PAVIMENTO RIGIDO
DESCRIPCIÓN.
Los pavimentos estarán construidos por losas de concreto hidráulico, elaborado
en planta central: El espesor, barras de fijación y los hierros de transmisión de
carga colocados respectivamente en cada una de las juntas, serán de acuerdo al
diseño especificado. Cuando la cámara de inspección requiera ser reconstruida,
será obligatorio la demolición y reconstrucción de las losas de concreto existentes
alrededor de la cámara de inspección. El concreto deberá ser mezclado en una
mezcladora.
PROCEDIMIENTO:
1. Perfilada:
El corte del pavimento de la vía se lo realizará mediante la utilización de equipos
mecánicos apropiados. Los pavimentos existentes deberán cortarse o perfilarse
en el ancho definido para la zanja para proporcionar al nuevo pavimento una
cimentación adecuada. La utilización, por parte del Contratista de áreas mayores
a las delimitadas, no será considerada para pago. La perfilada consiste en
delimitar el área de rotura por medio de un corte lineal a lo largo del tramo de
tubería, que se debe efectuar con una cortadora mecánica, eléctrica o de gasolina,
provista de un disco diamantado o de tungsteno; este corte debe ser paralelo al
alineamiento del tramo y del ancho definido de acuerdo con lo indicado por la
Supervisión.
MATERIALES Y EQUIPOS:
Equipo de corte (incluido el disco), minicargadoras con martillo, volquetas, material
de sub-base, encofrados, acero de refuerzo, concreto f’c=210kg/cm2; herramientas
manuales.
MEDIDA Y PAGO:
El concreto para pavimento de f’c=210kg/cm2 se medirá en metros cúbicos, y para
su pago será indispensable los resultados de las pruebas del concreto a los 28 días.
Incluyendo todas las actividades necesarias para perfilar, demoler, reconstruir y
reponer pavimentos de concreto en calles. El acarreo interno y desalojo producto
de la demolición de pavimentos de hormigón está considerado en el presente rubro
y no se pagará por separado. Se pagará el precio unitario establecido en la tabla de
cantidades y precios del contrato. En todo caso, los metros cúbicos de concreto
para pavimento f’c=210kg/cm2 a pagar, deberá ser aprobado por la supervisión.
PROCESO CONSTRUCTIVO
Una vez se encuentren aprobadas las compactaciones de los rellenos alrededor de
las cámaras, o en la zanja de instalación de tuberías, la Contratista procederá
suministrar el concreto, el cual deberá ser mezclado en un camión mezclador o una
mezcladora de 11p3, de diseño aprobado procedente del laboratorio. La capacidad
de mezclado sobre camión será la establecida por los fabricantes y el concreto
deberá reunir las características exigidas. El camión mezclador será de tipo
cerrado, hermético o tambor giratorio, o con recipiente abierto con cuchillas
giratorias o paletas. Deberá combinar todos los ingredientes, en una masa bien
mezclada y uniforme y descargará el concreto con una uniformidad satisfactoria
considerada como tal, cuando las muestras tomadas a un cuarto y a tres cuartas
parte de la carga, no difieren en más de 2.5 cm de asentamiento. El volumen
absoluto de todos los ingredientes dosificados para mezclado completo en camión,
no debe exceder del 63% de la capacidad del tambor. El hormigón deberá colocarse
sobre la calzada preparada en la forma especificada, en la que previamente se
deberá colocar una nueva capa de sub-base debidamente compactada lo que se
comprobará con los resultados de las pruebas correspondientes (100% Proctor
Modificado). La colocación se practicará en forma continua entre las juntas
transversales y solamente en éstas podrían suspenderse el llenado de concreto de
las losas, en la cual se hará una junta de construcción. En las mismas que se
colocarán las respectivas varillas de transmisión de carga o dowels, especificadas
para las juntas de contracción.
comienzo del fraguado; o cualquier otro sistema que demuestre su eficiencia para
este objeto, pero en todo caso será aprobado por la Supervisión. Todas las pruebas
que se requieran para demostrar la calidad del concreto utilizado, estarán a cargo
del Contratista y deberán cumplir con las normas indicas por RNE.
MATERIALES Y EQUIPOS:
Equipo de minicargadoras con martillo, volquetas, material de sub-base,
encofrados, acero de refuerzo, concreto f’c=210kg/cm2; herramientas manuales.
MEDIDA Y PAGO:
El concreto para pavimento de f’c=210kg/cm2 se medirá en metros cúbicos, y para
su pago será indispensable los resultados de las pruebas del concreto a los 28 días.
Incluyendo todas las actividades necesarias para perfilar, demoler, reconstruir y
reponer pavimentos de concreto en calles. El acarreo interno y desalojo producto
de la demolición de pavimentos de hormigón está considerado en el presente rubro
y no se pagará por separado. Se pagará el precio unitario establecido en la tabla de
cantidades y precios del contrato. En todo caso, los metros cúbicos de concreto
para pavimento f’c=210kg/cm2 a pagar, deberá ser aprobado por la supervisión.
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
Método de Medición
El cómputo del encofrado y desencofrado será la suma de las áreas por encofrar
de los muros de contención. Se empleará como unidad de medida el Metro
Cuadrado (m2).
Base de pago
Los trabajos que comprende esta partida, serán pagados por Metro Cuadrado
(m²). Entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad
o suministro necesario para el trabajo.
PAGO
La Forma de Pago de esta partida es por unidad de tapa metálica construida e
instalada, esta partida considera todos los costos de mano de obra, (beneficios
sociales), herramientas, accesorios y materiales necesarios para la colocación de
las tapas metálicas, de acuerdo a las especificaciones técnicas que señalen los
planos.
02.10.5 PINTURA
02.10.5.1 PINTURA ESMALTE C/IMPRIMANTE 2 MANOS EN MUROS EXTERIORES
DESCRIPCIÓN
Ejecución
FORMA DE MEDICIÓN
Se medirá por metro cuadrado (m2), obtenido según lo indica en los planos y
aprobados por el Ing. Supervisor.
FORMA DE PAGO
El pago se efectuará al precio unitario del contrato que será por metro cuadrado
(m2), entendiéndose que dicho precio y pago constituirá compensación total por
mano de obra, herramientas e imprevistos necesarios para la realización de esta
partida.
Descripción
Medición
Forma de Pago
El pago se efectuará a precio unitario por (m2) dicho precio y pago constituirá
compensación completa por mano de obra, materiales, equipo, herramientas y
demás conceptos que completan esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Se pagará por metro cubico (m3), al precio unitario del metrado para la partida que
figura en el presupuesto. El precio comprende el uso de mano de obra, equipos,
herramientas y todo lo necesario para la correcta ejecución de la partida.
02.11.4 ACCESORIOS
02.11.4.1 SUMINISTRO E INSTALACIÓN DE ACCESORIOS DE VÁLVULA DE PURGA
DESCRIPCIÓN
02.11.5 PINTURA
02.11.5.1 PINTURA ESMALTE C/IMPRIMANTE 2 MANOS EN MUROS EXTERIORES
DESCRIPCIÓN
Ejecución
FORMA DE MEDICIÓN
Se medirá por metro cuadrado (m2), obtenido según lo indica en los planos y
aprobados por el Ing. Supervisor.
FORMA DE PAGO
El pago se efectuará al precio unitario del contrato que será por metro cuadrado
(m2), entendiéndose que dicho precio y pago constituirá compensación total por
mano de obra, herramientas e imprevistos necesarios para la realización de esta
partida.
Descripción
Medición
Forma de Pago
El pago se efectuará a precio unitario por (m2) dicho precio y pago constituirá
compensación completa por mano de obra, materiales, equipo, herramientas y
demás conceptos que completan esta partida.
PROCESO CONSTRUCTIVO.
Este trabajo se realiza de forma manual, debido a que no se trata de un trabajo de
gran magnitud en volumen. Se hace uso también de herramientas manuales tales
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Para el apisonado completo y correcto del relleno de una zanja, se utilizarán barras
de cabeza angosta (platina o tubo) y pisones de cabeza plana. Las primeras servirán
para ejecutar el apisonado del relleno debajo de la tubería y las uniones. El segundo
se usará para apretar el material de relleno entre la tubería y las paredes de la zanja
y para compactar el relleno inicial.
Primero se debe formar el lecho o soporte de la tubería. El material usado debe ser
escogido, es decir libre de piedras grandes y de calidad adecuada. No debe usarse
tierra vegetal o de detrito. Aún en regiones relativamente rocosas, el material
apropiado para el relleno inicial debe ser previamente seleccionado.
El relleno inicial comprende el material que se echa en el fondo de la zanja y hasta
una altura de 0.30 m. por encima de la tubería. El material para el relleno inicial debe
extenderse en capas de 0.10 m. de espesor y apisonarse muy bien antes de echar
la próxima capa. El material debe quedar correctamente consolidado debajo de la
tubería y las uniones y entre la tubería y las paredes de la zanja.
Se debe humedecer el material de relleno en la primera capa de 0.10 m. para
conseguir mejor consolidación. El apisonado de las capas siguientes se debe hacer
en la misma forma, hasta que el tubo quede completamente encajado en material
escogido bien apisonado, hasta la altura media del tubo.
EJECUCIÓN
200 8 25
250 10 32
300 12 38
350 14 44
400 16 50
450 18 57
Para las pruebas a zanja abierta, ésta se hará tanto como sea posible cuando el
nivel de agua subterránea alcance su posición normal, debiendo tenerse bastante
cuidado de que previamente sea rellenada la zanja hasta ese nivel, con el fin de
evitar el flotamiento de los tubos.
Para estas pruebas a zanja abierta, se permitirá ejecutar previamente los anclajes
de los buzones y/o de las conexiones domiciliarias.
Prueba de Alineamiento:
Todos los tramos serán inspeccionados visualmente para verificar la precisión del
alineamiento y que la línea se encuentre libre de obstrucciones. El diámetro
completo de la tubería deberá ser visto cuando se observe entre buzones
consecutivos.
Esta prueba debe ser efectuada mediante el empleo de espejos colocados a 45
en el interior de los buzones. Opcionalmente se realizará haciéndose pasar por el
interior de todas las tuberías una pieza o bola de sección transversal circular de
diámetro según el siguiente cuadro:
Diámetro de Tubería
Diámetro de Bola (mm)
Mm Pulg.
200 8 190
250 10 245
300 12 295
350 14 345
400 16 395
450 18 445
500 20 495
Si en alguna zona del tramo la bola no pasara libremente, se efectuará los trabajos
correctivos necesarios a costo del contratista, para que en una nueva prueba de
alineamiento sea satisfactoria.
Reparación de Fugas: Cuando se presente fugas por rajadura y/o humedecimiento
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
PROCEDIMIENTO
El relleno debe seguir a la instalación de la tubería tan cerca como sea posible. En
esta forma se disminuye el riesgo que la tubería sufra el impacto de piedras. Se
elimina la posibilidad de inundaciones y se evitan movimientos de la línea debido a
derrumbes.
La altura mínima de relleno sobre la clave de la tubería debe ser de 0.50 m. como
zonas es de tráfico ligero y de 1.00 m. en zonas de tráfico pesado.
Se debe tener presente que la finalidad del relleno, no es solamente proteger a la
tubería, sino también al de darle un soporte firme y continuo que impida que la tubería
se asiente y descanse sobre sus juntas. En tal sentido, nunca se debe considerar al
relleno, como el mero empuje del material de excavación hacia la zanja en el menor
tiempo posible. Es una operación de la instalación que debe ser cuidadosamente
supervisada.
Para el apisonado completo y correcto del relleno de una zanja, se utilizarán barras
de cabeza angosta (platina o tubo) y pisones de cabeza plana. Las primeras servirán
para ejecutar el apisonado del relleno debajo de la tubería y las uniones. El segundo
se usará para apretar el material de relleno entre la tubería y las paredes de la zanja
y para compactar el relleno inicial.
Primero se debe formar el lecho o soporte de la tubería. El material usado debe ser
escogido, es decir libre de piedras grandes y de calidad adecuada. No debe usarse
tierra vegetal o de detrito. Aún en regiones relativamente rocosas, el material
apropiado para el relleno inicial debe ser previamente seleccionado.
El relleno inicial comprende el material que se echa en el fondo de la zanja y hasta
una altura de 0.30 m. por encima de la tubería. El material para el relleno inicial debe
extenderse en capas de 0.10 m. de espesor y apisonarse muy bien antes de echar
la próxima capa. El material debe quedar correctamente consolidado debajo de la
tubería y las uniones y entre la tubería y las paredes de la zanja.
Se debe humedecer el material de relleno en la primera capa de 0.10 m. para
conseguir mejor consolidación. El apisonado de las capas siguientes se debe hacer
Esta operación puede efectuarse con ayuda de una barreta y un taco de madera.
Condiciones de almacenaje
Se recomienda los siguientes procedimientos para evitar daños y deterioro
durante el almacenamiento de los tubos y accesorios de PVC:
El almacén de tubos de PVC debe estar situado lo más cerca posible a la obra.
El suministro de los tubos debe ser a medida que se les necesite, no dejar al
costado de la zanja por larga duración.
B. UNIDAD DE MEDICIÓN
Metro lineal (M)
C. FORMA DE PAGO
Los metros lineales (M) de Suministro y colocación de Tub. PVC UF S-25 D=160
mm, medido de acuerdo a lo anteriormente descrito, será pagado al precio unitario
según el Contrato. El pago se efectuará mediante las valorizaciones respectivas y
de acuerdo al avance real de la obra, entendiéndose que dicho pago constituirá
compensación por la mano de obra (inc. leyes sociales), herramientas y equipo
empleados y por los imprevistos necesarios para completar la partida.
Donde:
Ve = Volumen exfiltrado (lts/día)
Di = Diámetro interno de la tubería (mm)
L = Longitud del tramo (M)
C.FORMA DE PAGO
Los metros lineales (M) de prueba hidráulica, medido de acuerdo a lo
anteriormente descrito, será pagado al precio unitario según el Contrato. El pago
se efectuará mediante las valorizaciones respectivas y de acuerdo al avance real
de la obra, entendiéndose que dicho pago constituirá compensación por la mano
de obra (inc. leyes sociales), herramientas y equipo empleados y por los
imprevistos necesarios para completar la partida.
DESCRIPCIÓN.
Se refiere a los trabajos necesarios realizados al iniciar la obra, previo a los
trabajos de replanteo, siendo necesario retirar todos los materiales extraños
ubicados en el área del terreno, tales como montículos de desmonte, montículos
de basura, material vegetal, entre otros.
PROCESO CONSTRUCTIVO.
Este trabajo se realiza de forma manual, debido a que no se trata de un trabajo de
gran magnitud en volumen. Se hace uso también de herramientas manuales tales
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Las excavaciones en corte abierto serán hechas a mano o con equipo mecánico,
las que deberán corresponder a las dimensiones, elevaciones y niveles hasta
llegar a la línea horizontal que define la rasante de zanja, según lo indicado en los
planos, dicha rasante deberá ser aprobada por el Ingeniero Residente y el
Supervisor antes de ejecutar la respectiva compactación.
Por la naturaleza del terreno, en algunos casos será necesario el tablestacado,
entibamiento y/o pañeteo de las paredes, a fin de que estas no cedan. Se evitará
levantamiento excesivo de polvo, empleando un conveniente sistema de regado.
No deberá ser abierto un tramo de zanja con demasiada anticipación mientras no
se cuente en la obra con tubería necesaria.
El fondo de la zanja deberá quedar seco, firme y parejo en toda su extensión, con
la finalidad de colocar la base para la tubería.
El material proveniente de las excavaciones deberá ser retirado a una distancia
no menor de 1.50 m. más de los bordes de la zanja, para seguridad de la misma
y facilidad del trabajo. En ningún caso se permitirá ocupar las veredas de trabajo.
Para proteger a las personas y evitar peligros se deberá mantener durante el
proceso de la obra señales, barreras, linternas y/o mecheros, hasta que la zona
esté segura para el tráfico y no ofrezca ningún peligro.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
Se deberá perfilar tanto las paredes como del fondo, teniendo especial cuidado
que no queden protuberancias y las aristas de la excavación bien formadas.
La nivelación se efectuará en el fondo de la misma.
El Supervisor realizará una inspección de la extracción y reemplazo de materiales
no apropiados, colocación y compactación de todos los rellenos dentro de los
límites de movimiento de tierras de este proyecto. Todo el trabajo deberá ser
hecho de acuerdo a estas Especificaciones y como esté ordenado y aprobado por
el Supervisor.
Sistema de control de calidad
La supervisión verificara la correcta ejecución de nivelación y el refine y la
compactación del terreno.
Tomar en cuenta las siguientes pautas para un mejor control de obra:
Revisión material
Revisión de trabajos de construcción
Revisión de campo
Revisión de la calidad de la partida ejecutada.
Pruebas de revisión de la operación.
Método de medición
Se medirá el área de trabajo (m2), y deberá estar de acuerdo a los planos que se
estipulan en el proyecto.
Condiciones de pago
El pago por esta partida será por metro cuadrado (m2), una vez que sea verificada
por el supervisor la culminación de la misma
otros defectos y todo encofrado estará limpio y libre de agua empozada, suciedad,
virutas, astillas u otras materias extrañas. Las juntas serán lo suficientemente
impermeables para evitar el escape de mortero o la formación de rebordes u otras
imperfecciones en la superficie del concreto.
- Determinar el tamaño y espaciamiento de los pies derechos y arriostre por la
naturaleza del trabajo y la altura a la cual se colocará el concreto para ello se
deben hacer encofrados adecuados para producir superficies lisas y exactas, con
variaciones que no excedan 3 mm, en cualquier dirección, desde un plano
geométrico. Lograr uniones horizontales que queden niveladas y uniones
verticales que estén a plomo.
- Suministrar encofrados que puedan ser utilizados varias veces y en números
suficiente, para asegurar el ritmo de avance requerido.
- Limpiar completamente todos los encofrados antes de reutilizarlos e inspeccionar
los encofrados inmediatamente antes de colocar el concreto. Se deben eliminar
los encofrados deformados, rotos o defectuosos de la Obra.
- Proporcionar aberturas temporales en los encofrados, en ubicaciones
convenientes para facilitar su limpieza e inspección.
- Cubrir toda la superficie interior de los encofrados con un agente de liberación
adecuado, antes de colocar el concreto. No se permite que el agente de liberación
esté en contacto con el acero de refuerzo.
- Asumir la responsabilidad de la adecuación de todos los encofrados, así como de
la reparación de cualquier defecto que sugiera de su utilización
Detalle de media caña y canaletas interiores
- Canaletas de buzón f’c = 140 kg/cm2 - Se construirán, sobre el fondo del buzón,
las "medias cañas" o canaletas que permitirán la circulación del desagüe
directamente entre las llegadas y las salidas del buzón.
- Las canaletas serán de igual diámetro que las tuberías de los colectores que
convergen al buzón; su sección será semicircular en la parte inferior y luego las
paredes laterales se harán verticales hasta llegar a la altura del diámetro de la
tubería; el falso fondo tendrá una pendiente de 2.5% hacia el o los ejes de los
colectores.
- Los empalmes de las canaletas se redondearán de acuerdo con la dirección del
escurrimiento
Reforzamiento
A. Desarrollar un sistema de reforzamiento o apuntalamiento de modo que se
pueda desmoldar rápidamente el concreto de los encofrados, en caso que sea
necesario retirarlas antes. Incluir los detalles y los programas sobre este sistema
traslapes indicados.
Las varillas se sujetarán y asegurarán firmemente al encofrado para impedir su
desplazamiento durante el vaciado del concreto, todas estas seguridades se
ejecutarán con alambre recocido Nº 8 por lo menos.
Durante la colocación del concreto se vigilará en todo momento, que se conserven
inalteradas las distancias entre las varillas.
Empalmes.
La longitud de los traslapes para barras no será de 36 diámetros ni menor de 30
cm.
Normas y Pruebas.
El contratista presentará a la Supervisión el certificado de garantía del fabricante
sobre el tipo de acero a utilizar en la obra, el mismo que deberá cumplir con la
resistencia indicada en los planos del proyecto para su respectiva aprobación.
Método de Ejecución
El método de ejecución debe realizarse de acuerdo a lo especificado para el acero
en la descripción general de estructuras de concreto armado. Las varillas deben
de estar libres de defectos, dobleces y/o curvas. No se permitirá el redoblado ni
enderezamiento del acero obtenido sobre la base de torsiones y otras formas de
trabajo en frío.
Método de Medición
Unidad de Medida: la unidad de medida es por kilos (kg).
Norma de Medición: se calculará el peso de la armadura a emplear, multiplicando
el área de la sección transversal del refuerzo por su longitud y respectiva densidad.
Forma de pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para su correcta
ejecución.
Propuesta.
UNIDAD DE MEDIDA
Los trabajos ejecutados se medirán en metros cúbicos (m3.).
FORMA DE PAGO
La unidad de medida para efectos de pago de esta partida es el metro cúbico m3,
de concreto colocado y deberá ser pagado al Precio Unitario del Presupuesto para
la partida concreto de f´c= 210 Kg/cm2.
El volumen de concreto para el propósito de pago será el que corresponde a las
dimensiones indicadas en los Planos.
A. DESCRIPCIÓN
Se usarán tapas de concreto armado, de tamaño indicado en los planos, el marco
se incrustará en la losa de la estructura durante la construcción de éste.
Las piezas deben estar limpias, sin trazas de óxidos, por lo que se deberá, lijar,
según sea necesario antes de pintarlos. Esta pintura se aplicará en obra, después
de la colocación de los elementos se le dará una segunda mano del mismo tipo
de pintura.
buzoneta o buzón.
Método de construcción
La prueba hidráulica en la caja de inspección se realizará conjuntamente con las
pruebas hidráulicas de los accesorios, las mismas que están dentro de las
especificaciones del proyecto.
Sistema de control de calidad
Durante la ejecución de los trabajos, el Supervisor efectuará los siguientes
controles principales:
- Comprobar el estado y funcionamiento del equipo utilizado por el Contratista/
residente.
- Verificar la eficiencia y seguridad de los procedimientos adoptados por el
Contratista/ residente.
- Vigilar el cumplimiento de los programas de trabajo.
- Medir los volúmenes de trabajo ejecutado por el Contratista/ residente de acuerdo
con la presente especificación.
Condiciones de pago.
Se pagará por el total de llenado de la buzoneta o buzón en m3, tomando en cuenta
la Norma de Medición y la Unidad de Medida correspondiente.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
METODO DE MEDICION.
Se obtendrá midiendo la longitud total de la cama de arena a lo largo de toda la
zanja. La unidad de medida en esta partida será el metro lineal (ml.)
BASE DE PAGO.
El pago de esta partida constituirá la compensación completa por los trabajos
descritos anteriormente, incluyendo mano de obra, materiales, herramientas, y en
general todo lo necesario para completar la partida. La unidad para el pago de
este trabajo será por metro lineal (ml.)
PROCEDIMIENTO
El relleno debe seguir a la instalación de la tubería tan cerca como sea posible. En
esta forma se disminuye el riesgo que la tubería sufra el impacto de piedras. Se
elimina la posibilidad de inundaciones y se evitan movimientos de la línea debido a
derrumbes.
La altura mínima de relleno sobre la clave de la tubería debe ser de 0.50 m. como
zonas es de tráfico ligero y de 1.00 m. en zonas de tráfico pesado.
Se debe tener presente que la finalidad del relleno, no es solamente proteger a la
tubería, sino también al de darle un soporte firme y continuo que impida que la tubería
se asiente y descanse sobre sus juntas. En tal sentido, nunca se debe considerar al
relleno, como el mero empuje del material de excavación hacia la zanja en el menor
tiempo posible. Es una operación de la instalación que debe ser cuidadosamente
supervisada.
Para el apisonado completo y correcto del relleno de una zanja, se utilizarán barras
de cabeza angosta (platina o tubo) y pisones de cabeza plana. Las primeras servirán
para ejecutar el apisonado del relleno debajo de la tubería y las uniones. El segundo
se usará para apretar el material de relleno entre la tubería y las paredes de la zanja
y para compactar el relleno inicial.
Primero se debe formar el lecho o soporte de la tubería. El material usado debe ser
escogido, es decir libre de piedras grandes y de calidad adecuada. No debe usarse
tierra vegetal o de detrito. Aún en regiones relativamente rocosas, el material
apropiado para el relleno inicial debe ser previamente seleccionado.
El relleno inicial comprende el material que se echa en el fondo de la zanja y hasta
una altura de 0.30 m. por encima de la tubería. El material para el relleno inicial debe
extenderse en capas de 0.10 m. de espesor y apisonarse muy bien antes de echar
la próxima capa. El material debe quedar correctamente consolidado debajo de la
tubería y las uniones y entre la tubería y las paredes de la zanja.
Se debe humedecer el material de relleno en la primera capa de 0.10 m. para
conseguir mejor consolidación. El apisonado de las capas siguientes se debe hacer
en la misma forma, hasta que el tubo quede completamente encajado en material
escogido bien apisonado, hasta la altura media del tubo.
En las zanjas en que se utilizó encofrado, éste deberá retirarse a medida que avance
el relleno y apisonado de la zanja.
El resto del relleno se puede hacer sin compactar y usando material sin escoger,
pero de calidad aceptable y evitando la caída de piedras. Este relleno debe llegar
hasta el nivel natural del terreno. En todo caso debe humedecerse el material del
relleno final para facilitar su compactación.
El relleno y apisonado de las zanjas en terrenos inclinado se debe ejecutar con
especial cuidado. Hasta tanto el terreno no se haya consolidado completamente,
habrá una tendencia a que el agua subterránea, o fugas, corran a lo largo del material
más suelto, lo cual puede ocasionar una falla en el soporte de la tubería. Para reducir
esta posibilidad, el relleno de las zanjas en pendiente se debe ejecutar por capas de
0.10 muy bien compactadas, hasta llegar al nivel del terreno natural.
El anclaje en terrenos con pendientes pronunciadas es necesario en todos los casos,
para evitar no solo el deslizamiento del material, sino el peso de la tubería sobre sí
misma.
MEDICIÓN Y PAGO
Las cantidades relleno de zanjas se medirán y pagarán en metros cúbicos
ejecutados.
FORMA DE PAGO
El pago se efectuará según el precio unitario estipulado en el contrato;
entendiéndose que dicho precio y pago constituirá compensación total por mano de
obra, herramientas, equipos e imprevistos necesarios para la realización de esta
partida.
A. DESCRIPCIÓN
El Contratista, antes de proceder al relleno compactado de la zanja deberá
proceder a realizar las pruebas de: Infiltración, Alineamiento, Nivelación y
deflexión.
La prueba hidráulica se realiza con agua y enrasando la superficie libre del líquido
con la parte superior del buzón aguas arriba del tramo en prueba.
Esta prueba permite detectar las fugas en las uniones por el nivel de agua del
buzón en prueba.
La pérdida de agua en la tubería instalada (incluyendo buzones) no deberá
exceder el volumen (ve) siguiente:
Ve = 047Di x L
Donde:
Ve = Volumen exfiltrado (lts/día)
Di = Diámetro interno de la tubería (mm)
L = Longitud del tramo (M)
C.FORMA DE PAGO
Los metros lineales (M) de prueba hidráulica, medido de acuerdo a lo
anteriormente descrito, será pagado al precio unitario según el Contrato. El pago
se efectuará mediante las valorizaciones respectivas y de acuerdo al avance real
de la obra, entendiéndose que dicho pago constituirá compensación por la mano
de obra (inc. leyes sociales), herramientas y equipo empleados y por los
imprevistos necesarios para completar la partida.
b) Tubería de Descarga:
La tubería de descarga comprende desde la caja de registro, hasta el empalme al
colector de servicio.
PROCESO CONSTRUCTIVO.
Este trabajo se realiza de forma manual, debido a que no se trata de un trabajo de
gran magnitud en volumen. Se hace uso también de herramientas manuales tales
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Colocación.
Para colocar el refuerzo en su posición definitiva, será completamente limpiado de
todas las escamas, óxidos sueltos y de toda la suciedad que pueda reducir su
adherencia, y serán acomodados en las longitudes y posiciones exactas
señaladas en los planos, respetando los espaciamientos, recubrimientos y
traslapes indicados.
Las varillas se sujetarán y asegurarán firmemente al encofrado para impedir su
desplazamiento durante el vaciado del concreto, todas estas seguridades se
ejecutarán con alambre recocido Nº 8 por lo menos.
Durante la colocación del concreto se vigilará en todo momento, que se conserven
inalteradas las distancias entre las varillas.
Empalmes.
La longitud de los traslapes para barras no será de 36 diámetros ni menor de 30
cm.
Normas y Pruebas.
El contratista presentará a la Supervisión el certificado de garantía del fabricante
sobre el tipo de acero a utilizar en la obra, el mismo que deberá cumplir con la
resistencia indicada en los planos del proyecto para su respectiva aprobación.
Método de Ejecución
El método de ejecución debe realizarse de acuerdo a lo especificado para el acero
en la descripción general de estructuras de concreto armado. Las varillas deben
de estar libres de defectos, dobleces y/o curvas. No se permitirá el redoblado ni
enderezamiento del acero obtenido sobre la base de torsiones y otras formas de
trabajo en frío.
Método de Medición
Unidad de Medida: la unidad de medida es por kilos (kg).
Norma de Medición: se calculará el peso de la armadura a emplear, multiplicando
el área de la sección transversal del refuerzo por su longitud y respectiva densidad.
Forma de pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para su correcta
ejecución.
Se extenderá el mortero igualándolo con la regla, entre las cintas de mezcla pobre
y antes de su endurecimiento; después de reposar 30 minutos, se hará el enlucido,
pasando de nuevo y cuidadosamente la paleta de madera o mejor la plana de
metal.
Espesor mínimo de enlucido:
a) Sobre muros de ladrillo : 1.0 cm. Y máximo 1.5 cm.
b) Sobre concreto : 1.0 cm. Y máximo 1.5 cm.
En los ambientes en que vayan zócalos y contrazócalos, el revoque del paramento
de la pared se hará de corrido hasta 3 cm. por debajo del nivel superior del zócalo
o contrazócalo. En ese nivel deberá terminar el revoque, salvo en el caso de
zócalos y contrazócalos de madera en el que el revoque se correrá hasta el nivel
del piso.
Método de Medición
La Unidad de Medida: metro cuadrado (M2).
Se computarán todas las áreas netas a vestir o revocar. Por consiguiente, se
descontarán los vanos o aberturas y otros elementos distintos al revoque, como
molduras y demás salientes que deberán considerarse en partidas
independientes.
Forma de Pago
Se pagará por metro cuadrado (M2)
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para completar la partida.
Norma de Medición.-
El método de medición de esta partida se realizará por unidad (Und) de acuerdo
a los metrados y presupuesto.
Forma de pago.-
El método de pago esta partida se realizará de acuerdo a los análisis de costos
unitarios que cubren los gastos de mano de obra, herramientas, materiales,
equipos e imprevistos necesarios para el cumplimiento de la partida.
MATERIALES
La compuerta será de plancha metálica de acero fundido de 1/4” de espesor, con
sus respectivos mecanismos de izaje, los modelos a usarse cumplirán con las
dimensiones, condiciones y requerimientos a que serán sometidos dentro de la
obra.
Los materiales de acero estructural u otros relativos a los mismos para las
compuertas, deberán sujetarse a los especificados en los planos o serán similares
a los mismos.
MATERIAL ESPECIFICACIÓN
Perfiles laminado en caliente ASTM A-36
Acero estructural ASTM A-327
Plancha de acero ASTM A-490
Fundación de acero ASTM A-36
Pernos de anclaje TIPO 416
Estructural ASTM A-193
Pasador de acero inoxidable AWS D1.1
Presión del pasador ASTM Para iron & Steel
(Camiseta de Bronce) Arc Weiding Electrodes
Pernos en Gral.
Soldadura
CONTROLES
Método medición
La unidad de medida será la unidad (und), por todo trabajo ejecutado que cuente
con la aprobación del supervisor, de acuerdo a lo exigido en la presente
especificación.
La unidad terminada y aceptada por el supervisor se determinará la unidad
especificado en los planos.
Bases de pago
El pago se hará al respectivo precio unitario del contrato, por unidad, para toda
obra ejecutada de acuerdo con la respectiva especificación y aceptada por el
supervisor.
Se considera la adquisición y la colocación de la estructura metálica.
El precio unitario cubrirá todos los costos necesarios para ejecutar esta partida. El
precio deberá incluir el suministro, almacenamiento, desperdicios y aplicación del
material metálico así como toda labor, mano de obra, equipo o material, incluidos
sus costos de adquisición, certificados, ensayos, permisos y derechos necesarios
para la correcta ejecución de los trabajos especificados.
Norma de Medición.-
El método de medición de esta partida se realizará por unidad (Und) de acuerdo
a los metrados y presupuesto.
Forma de pago.-
El método de pago esta partida se realizará de acuerdo a los análisis de costos
unitarios que cubren los gastos de mano de obra, herramientas, materiales,
equipos e imprevistos necesarios para el cumplimiento de la partida.
Norma de Medición.-
El método de medición de esta partida se realizará por metro lineal (ml) de acuerdo
a los metrados y presupuesto.
Forma de pago.-
El método de pago esta partida se realizará de acuerdo a los análisis de costos
unitarios que cubren los gastos de mano de obra, herramientas, materiales,
equipos e imprevistos necesarios para el cumplimiento de la partida.
Norma de Medición.-
El método de medición de esta partida se realizará por unidad (Und.) de acuerdo
a los metrados y presupuesto.
Forma de pago.-
El método de pago esta partida se realizará de acuerdo a los análisis de costos
unitarios que cubren los gastos de mano de obra, herramientas, materiales,
equipos e imprevistos necesarios para el cumplimiento de la partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
DESCRIPCIÓN
También conocido como relleno superior; completa la operación de relleno con el
mismo material de excavación, exento de piedras grandes y/o cortantes. Puede
ser colocado manualmente. Este relleno se hará hasta del nivel natural del terreno.
El material de relleno deberá seleccionarse con el fin de que no contenga raíces,
cenizas, césped, barro, lodo, piedras sueltas con aristas o diámetros mayores de
0.20 metros y en términos generales desechos de materiales orgánicos y
vegetales.
Se compactará en capas sucesivas de 0.20 m. En todo caso debe humedecerse
el material de relleno hasta el final de la compactación y emplear equipo vibro
apisoanador de 5 a 8 hp u otro equipo mecánico de compactación.
El material inadecuado producto de estas excavaciones deberá ser eliminado en
botaderos o donde indique el supervisor.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3), verificada y aprobadas por el
Supervisor.
FORMA DE PAGO
La partida se pagará por metro cúbico (m3), dicho precio unitario incluirá el
suministro de materiales, equipos, herramientas, mano de obra, desperdicios y
demás imprevistos para la correcta ejecución de la partida.
FORMA DE PAGO
La unidad de medida para efectos de pago de esta partida es el metro cúbico m3,
de concreto colocado y deberá ser pagado al Precio Unitario del Presupuesto para
la partida concreto de f´c= 210 Kg/cm2.
El volumen de concreto para el propósito de pago será el que corresponde a las
dimensiones indicadas en los Planos.
- Revisión material
- Revisión de trabajos de construcción
- Revisión de la calidad de la partida ejecutada
- Revisión de dimensiones
El contratista/ residente hará efectivo el auto-control en la ejecución de la presente
partida y la supervisión efectuara los controles a que hubiere lugar para el
aseguramiento de la calidad.
Condiciones de pago
Los trabajos descritos en esta partida serán pagados, según las cantidades
medidas y de acuerdo a la unidad de medida, es decir por m2. Trabajado.
03.04.2.6 VARIOS
03.04.2.6.1 BARANDA DE TUBO F°G° DE Ø=2”
Descripción:
Esta partida comprende la elaboración y colocación de barandas de tubo
galvanizado, serán colocados encima del sardinel, según como se indica en los
planos, esta baranda estará conformada con tubo galvanizado de 2” de diámetro
y será empotrado en el concreto de la escalera y en sardinel de protección, la
separación se indica en los planos adjuntados.
Para el armado de los pasamanos se utilizará soldadura cellocord P 1/8” uniendo
el tubo en forma inclinada.
Las soldaduras no se llevarán a cabo cuando haya corriente de viento, a menos
que está protegida.
La superficie en el que se va a soldar deberá estar limpia, uniforme y libre de
exfoliaciones o grietas.
Los requerimientos del tubo de 2” de diámetro deberán cumplir con la norma
ASTM.
Se usara para su construcción los perfiles indicados en el plano que se adjunta,
todos los elementos de la carpintería se ceñirán exactamente a los cortes, detalles
y medidas indicadas en el plano, entendiéndose que ellos corresponden a
dimensiones de obra terminada.
Todas las uniones y empalmes deberán ser soldados al ras y trabajados en tal
forma que la unión sea lo menos visible, debiendo proporcionar al elemento la
solidez necesaria para evitar su deformación al ser instalado, ni cuando sea
sometido a los esfuerzos de trabajo ni menos aún por su propio peso.
Todos los trabajos en fierro se rasquetearán y lijarán cuidadosamente aplicando
con brocha dos manos de imprimante anticorrosivo del tipo convencional que
Descripción:
Esta partida consiste en el suministro e instalación de todos los accesorios
necesarios en el tanque IMHOFF, consiste en la colocación respectiva se hará de
acuerdo a las indicaciones del plano.
Forma de medición:
Se medirán en forma Unidad (Und.)
Forma de pago:
Los ejes de las zapatas y los anchos de las cimentaciones corridas se definirán
con alambre o lienza firmemente tensa y fijada a clavos colocados en los caballetes
de madera, sólidamente anclados en el terreno.
Las lienzas serán dispuestas con escuadra y nivel, a objeto de obtener un perfecto
paralelismo entre las mismas.
Seguidamente los anchos de cimentación y/o el perímetro de las fundaciones
aisladas se marcarán con yeso o cal.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Descripción.-
Método de Ejecución.
calidad dura, debe ser limpio, libre de polvo, materia orgánica, gruesa, y no
contendrá sustancias perjudiciales, el tamaño de agregado grueso se efectuará
por separado de tal manera que se evite la contaminación con otros materiales
y otros tamaños de agregados.
Método de Medición.
Norma de Medición:
Pago.
La obra ejecutada se pagará por Metro Cúbico (M3), aplicando el costo unitario
correspondiente, entendiéndose que dicho precio y pago constituirán
compensación total (mano de obra, leyes sociales, equipo, herramientas,
impuestos y cualquier otro insumo o suministro que se requiere para la
ejecución del trabajo).
hasta que el concreto haya alcanzado la resistencia mínima indicada, tal como ha
sido determinado por las pruebas, cualquiera que haya resultado ser el tiempo
más corto.
METODO DE CONSTRUCCION
Los encofrados serán diseñados y construidos en tal forma que resistan
plenamente sin deformarse, el empuje del concreto al momento del llenado y el
peso de la estructura mientras ésta no sea autoportante. Al efectuar el diseño de
los encofrados, deberá considerarse el concreto como material líquido, con un
peso de 2,400 kg/m3, debiendo considerarse para el diseño de los encofrados, un
coeficiente aumentativo de impacto, igual al 50% del empuje del material que estos
deben recibir. El Contratista deberá proporcionar planos que detalle de todos los
encofrados al lngeniero, para su aprobación.
MÉTODO DE MEDICION
El encofrado en sobrecimientos se medirá en metros cuadrados (m2), en base a
las dimensiones exactas indicadas en los planos de cimentaciones.
CONDICIONES DE PAGO
El pago se efectuará por m2 de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida indicada en el presupuesto.
03.04.3.5 ALBALIÑERIA
03.04.3.5.1 CUBIERTA DE LADRILLO PASTELERO 24cmx24cmx3cm
Descripción:
Los ladrillos pasteleros es fácilmente reconocible pues son planos y chatos (de
escasa altura), de forma cuadrada y de color anaranjado o rojo. Sus medidas
suelen ser de 3 centímetros de altura por 25 de ancho y 25 de largo. Su peso
aproximado es de 2.4 kilos, según planos adjuntos y con previa autorización del
supervisor de obras.
Forma de medición:
Se medirán en forma Unidad (Unid.)
Forma de pago:
EJECUCIÓN
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
se procederá a realizarse el enlucido, empleando impermeabilizante en las zonas
donde se presentan fugas o en la totalidad de área interior si fuera necesario, a
criterio del Ingeniero Supervisor de la obra.
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
03.04.3.7 ACCESORIOS
03.04.3.7.1 SUMINISTRO E INSTALACIÓN DE ACCESORIOS
A. DESCRIPCIÓN
Esta sección incluye los requisitos para el suministro y colocación de los accesorios
en el lecho de sacado; respetando los detalles y especificaciones que se indican en
los planos.
03.04.3.8 TECHO
03.04.3.8.1 VIGAS DE MADERA TORNILLO 4”X8”
Descripción:
Las vigas colocadas, será listones de madera seca de la zona de 2”x2” de longitud
de 8 pies, los cuales se ceñirán exactamente a los cortes, detalles y medidas
indicadas en los planos, entendiéndose que ellas corresponden a dimensiones de
obra terminada y no de madera en bruto. Este trabajo podrá ser ejecutado en taller
o en obra, pero siempre por operarios especializados. Las piezas serán
ensambladas y encoladas perfectamente a fuerte presión debiéndose siempre
obtener un ensamble perfectamente rígido. Dependiendo del grado de humedad de
la madera se solicitará pruebas de humedad.
Esta partida también incluye sus accesorios de anclajes a las corres de madera.
Método de construcción:
Las vigas de madera, antes de su instalación deben ser tratadas con preservante a
02 manos y así se protegerán de los hongos e insectos. Esta madera estará seca
para evitar deformaciones posteriores.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
Los encofrados tendrán una resistencia adecuada para resistir con seguridad y sin
deformaciones apreciables las cargas impuestas por su peso propio, el peso o
empuje del concreto. Los encofrados serán herméticos a fin de evitar la pérdida
de lechada y serán adecuadamente arriostrados y unidos entre sí a fin de
mantener su posición y forma. Los encofrados serán debidamente alineados y
nivelados de tal manera que formen elementos en la ubicación y de las
dimensiones indicadas en los planos. Las superficies del encofrado que estén en
contacto con el concreto estarán libres de materias extrañas, clavos u otros
elementos salientes, hendiduras u otros defectos. Todo encofrado estará limpio y
libre de agua, suciedad, virutas, astillas u otras materias extrañas.
No retirar los encofrados del concreto, hasta que el concreto haya fraguado lo
suficiente, de modo que soporte su propio peso sin peligro; además de cualquier
otra carga que le pueda ser colocada encima. Dejar los encofrados en su lugar,
hasta que el concreto haya alcanzado la resistencia mínima indicada, tal como ha
sido determinado por las pruebas, cualquiera que haya resultado ser el tiempo
más corto.
METODO DE CONSTRUCCION
Los encofrados serán diseñados y construidos en tal forma que resistan
plenamente sin deformarse, el empuje del concreto al momento del llenado y el
peso de la estructura mientras ésta no sea autoportante. Al efectuar el diseño de
los encofrados, deberá considerarse el concreto como material líquido, con un
peso de 2,400 kg/m3, debiendo considerarse para el diseño de los encofrados, un
coeficiente aumentativo de impacto, igual al 50% del empuje del material que estos
deben recibir. El Contratista deberá proporcionar planos que detalle de todos los
encofrados al lngeniero, para su aprobación.
MÉTODO DE MEDICION
El encofrado en sobrecimientos se medirá en metros cuadrados (m2), en base a
las dimensiones exactas indicadas en los planos de cimentaciones.
CONDICIONES DE PAGO
El pago se efectuará por m2 de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida indicada en el presupuesto.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
Descripción
La albañilería es el proceso constructivo determinado por el uso de unidades de
ladrillo, los que se unen entre sí por medio del mortero, para formar los muros.
Dadas las dimensiones modulares de las unidades de albañilería, permiten la
ejecución de muros, los que por el tipo de aparejo deberán ser de soga.
Materiales
Arena gruesa
En los asentados de ladrillo ha de cuidarse mucho la calidad de la arena, que no
debe ser arcillosa. Será arena lavada, limpia y bien graduada, clasificada
uniformemente desde fina hasta gruesa, libre de materiales orgánicos y salitrosos.
Cemento portland
El cemento cumplirá con la norma ASTM C-150 Tipo I.
Agua
Para la preparación del concreto se empleará agua limpia, potable, que no
contengan sulfatos; por ningún motivo se emplearán aguas servidas. Ladrillo k.k.18
huecos tipo IV El ladrillo es la unidad de albañilería fabricada con arcilla, mineral
terroso o pétreo que contiene esencialmente silicatos de aluminio hidratados,
fabricados con máquinas, el proceso de moldaje exige el uso de arena para evitar
que la arcilla se adhiera a los moldes, dándole con esto un acabado característico
en cuanto se refiere a sus dimensiones, resistencia a los esfuerzos y cierta
permeabilidad.
El ladrillo de arcilla es consecuencia del tratamiento de la arcilla seleccionada,
mezclado con adecuada proporción de agua, y arena elaborado en secuencias
sucesivas de mezclado e integración de la humedad, moldeo, secado y cocido en
hornos a una temperatura del orden de 1000ºC.
Los ladrillos de arcilla cocido que se especifican deben de satisfacer ampliamente
el R.N.E siendo optativo de parte del Contratista el uso del ladrillo silícico calcáreo
el que deberá de satisfacer las Normas T.P. Para el efecto de estas
especificaciones se ha determinado como mínimo el ladrillo Tipo IV por su
resistencia y durabilidad media y apto para construcciones de albañilería de uso
general. TIPO IV
Los ladrillos a emplearse en las obras de albañilería deberán cumplir con las
siguientes condiciones:
Resistencia
Mínima a la carga de ruptura 130 Kg/cm2, promedio de 5 unidades ensayadas
consecutivamente y del mismo lote.
Dimensiones
Los ladrillos tendrán dimensiones exactas y constantes así para los ladrillos KK 18
huecos será de 24 x 13 x 9 cm.
Textura
Homogénea, grano uniforme.
Superficie
De asiento rugosa y áspera.
Coloración
Rojizo amarillento, uniforme.
Dureza
Inalterable a los agentes externos, al ser golpeados con el martillo emitan un sonido
metálico.
Presentación
El ladrillo tendrá aristas vivas bien definidas con dimensiones exactas y constantes.
Se rechazarán los ladrillos que presenten los siguientes defectos. Los sumamente
porosos, desmenuzables, permeables, insuficientemente cocidos, los que al ser
golpeados con el martillo emitan un sonido sordo. Que presenten resquebrajaduras,
fracturas, hendiduras o grietas, los vidriosos, deformes y retorcidos.
Los que contengan materias extrañas, profundas o superficiales como conchuelas,
grumos de naturaleza calcárea, residuos de materiales orgánicos, manchas y vetas
de origen salitroso.
Método de Ejecución
La ejecución de la albañilería será prolija. Los muros quedarán perfectamente
aplomados y las hiladas bien niveladas, guardando uniformidad en toda la
edificación.
Se verterá agua a los ladrillos en forma tal que quede bien humedecido y no
absorban el agua del mortero. No se permitirá agua vertida sobre el ladrillo puesto
en la hilada anterior en el momento de la colocación del nuevo ladrillo. Si el muro
se va a levantar sobre los sobrecimientos se mojará la cara superior de estos. El
procedimiento será levantar simultáneamente todos los muros de una sección,
colocándose los ladrillos sobre una capa completa de mortero extendida
íntegramente sobre la anterior hilada, rellenando luego las juntas verticales con la
cantidad suficiente de mortero.
El espesor de las juntas será 1.5 cm, promedio con un mínimo de 1.00 cm, Se
dejarán tacos de madera en los vanos que se necesiten para el soporte de los
marcos de las puertas o ventanas.
Los tacos serán de madera seca, de buena calidad y previamente alquitranados; de
dimensiones 2" x 3" x 8" para los muros de cabeza y de 2" x 3" x 4" para los de
soga, llevarán alambres o clavos salidos por tres de sus caras para asegurar el
anclaje con el muro. El número de tacos por vanos no será menor de 6, estando
en todos los casos supeditados el número y ubicación de los tacos a lo que indiquen
los planos de detalles.
El ancho de los muros será el indicado en los planos. El tipo de aparejo será tal
que las juntas verticales sean interrumpidas de una a otra hilada, ellas no deberán
corresponder ni aún estar vecinas al mismo plano vertical para lograr un buen
amarre.
En la sección de cruce de dos o más muros se asentarán los ladrillos en forma tal,
que se levanten simultáneamente los muros concurrentes. Se evitarán los
endentados y las cajuelas para los amarres en las secciones de enlace de dos o
más muros. Solo se utilizarán los endentados para el amarre de los muros con
columnas esquineras o de amarre. Mitades o cuartos de ladrillos se emplearán
únicamente para el remate de los muros. En todos los casos la altura máxima de
muro que se levantará por jornada será de 1/2 altura. Una sola calidad de mortero
deberá emplearse en un mismo muro o en los muros que se entrecrucen.
Resumiendo, el asentado de los ladrillos en general, será hecho prolijamente y en
particular se pondrá atención a la calidad de ladrillo, a la ejecución de las juntas, al
aplomo del muro y perfiles de derrames, a la dosificación, preparación y colocación
del mortero, así como la limpieza de las caras expuestas de los ladrillos. Se
recomienda el empleo de escantillón.
Método de Medición
La Unidad de Medida: metro cuadrado (M2).
Se determinará el área neta total, multiplicando cada tramo por su longitud y altura
respectiva y sumando los resultados. Se descontará el área de vanos o aberturas y
las áreas ocupadas por columnas y dinteles, ejecutado y aceptado por el supervisor
de la obra.
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para completar la partida.
Descripción
Generalidades
El material presentado bajo esta Especificación Técnica deberá cumplir con las
Normas de la Organización Internacional para Estándares “ISO - International
Estándares Organización”
Para Tuberías: Norma Técnica Peruana Nº 399.002 y 399.004.
Suministro y Almacenamiento
Suministrar y almacenar todos los productos y materiales como se ha especificado
y como se indica a continuación:
a. Tomar toda precaución para evitar cualquier daño a la tubería durante su
transporte y su entrega hasta el lugar de la obra.
b. Tener extremo cuidado al cargar y descargar la tubería y sus accesorios.
• Trabajar lentamente utilizando deslizadores (rampas) y mantener la tubería
bajo perfecto control en todo momento.
• Por ninguna circunstancia permitir que la tubería se caiga, choque, arrastre,
empuje o mueva de modo que se dañe la tubería.
c. Si durante el proceso de transporte, manipuleo, o tendido, se daña cualquier
tubería o su acoplamiento, reemplazar o reparar la tubería.
d. En caso de almacenamiento de la tubería en almacén, se debe prever un
bloqueo apropiado, instalando estacas para evitar que la tubería ruede. Obtener la
aprobación para el tipo de bloqueo y colocación de estacas, así como para el
método de instalación. Almacenar la tubería sobre un piso nivelado, colocando
cuñas o estacas para bloquearlas de modo que no rueden. Colocar la tubería al
lado de la zanja en el lado opuesto de donde se ha puesto el material excavado a
fin de protegerla del tráfico.
e. Almacenar las empaquetaduras para juntas de tubería, en un lugar fresco y
protegerlas de la luz, luz solar, calor, aceite o la grasa hasta que sean instaladas.
• No utilizar empaquetaduras que muestren signos de rajaduras, efecto del
clima u otro deterioro.
• No utilizar material de empaquetadura almacenado por más de seis meses
sin la debida aprobación.
Clase de las Tuberías
Las diferentes clases de tuberías y sus diámetros se indican en los planos
Curvatura de la línea de agua
En los casos necesarios que se requiera darle curvatura a la línea de agua, la
máxima desviación permitida en ella, estará de acuerdo a las tablas de deflexión
recomendadas por los fabricantes.
Nipleria
Los niples de tubería sólo se permitirán en casos especiales tales como: empalmes
a líneas existentes, a accesorios y a válvulas. También en los cruces con servicios
existentes.
Montaje de los tubos espiga campana con pegamento
Para efectuar un correcto montaje de los tubos y accesorios de PVC por el sistema
simple pegar, se deben seguir las siguientes recomendaciones a fin de economizar
tiempo y asegurar instalaciones de calidad:
• Limpie cuidadosamente el extremo del tubo y el interior de la campana
donde se insertará, límpielos de polvo y grasa con un trapo húmedo.
• Pula con una lija fina el interior de la campana y el exterior de la espiga a
insertar.
• En caso sea necesario cortar el tubo, utilice el arco de sierra cuidando
efectuar el corte a escuadra, y proceda luego a hacer un chaflán o bisel en el tubo
con ayuda de una escofina de grano fino. Es de suma importancia obtener el
chaflán indicado para distribuir mejor el pegamento dentro de la campana al
momento del ensamblaje.
• Aplíquese el pegamento, tanto en la espiga del tubo como en el interior de
la campana, sin exceso y con ayuda de una brocha pequeña.
• Después de la aplicación del pegamento introdúzcase el tubo en la campana
con un movimiento rectilíneo, asegurando que la inserción de la espiga sea igual al
largo de la campana; no gire el tubo introducido, pues podría romperse la
continuidad de la película del pegamento aplicado previamente. Es muy importante
efectuar el empalme rápidamente debido a que el solvente del pegamento se
volatiza con mucha rapidez por lo cual toda la operación desde la aplicación del
pegamento hasta el término de la inserción debe demorar alrededor de un minuto.
• No quite el exceso del pegamento de la unión efectuada. En un empalme
bien hecho debe aparecer un cordón de pegamento entre la campana y el tubo
insertado. Si este exceso de pegamento no sale en el momento que se hace el
empalme, significa que no se ha usado la cantidad necesaria de pegamento y por
consiguiente esa unión pudiera tener fugas.
Recomendaciones varias
• Antes de aplicar el pegamento pruebe la unión entre espiga y campana. La
primera debe penetrar entre 1/3 a 2/3 de la longitud de la campana fácilmente,
después de lo cual ajustan medida con medida.
• No haga la unión si la espiga o la campana están húmedos. Evite trabajar
bajo la lluvia.
a. Método de medición:
Unidad de medida. - Metro Lineal (M)
Norma de Medición
Se medirá la cantidad de toda la longitud instalada para cada diámetro de tubería a
instalar.
b. Forma de pago
Se pagará de acuerdo con la disponibilidad del material en metro Lineal(m), el
precio de la partida incluye el precio de materiales puestos en Obra.
A. DESCRIPCIÓN
Comprende el suministro de la mano de obra, materiales y la ejecución de las
operaciones para la colocación de grava seleccionada y arena gruesa en los lechos
de secado de acuerdo a la indicación en el plano.
B. FORMA DE EJECUCIÓN
Consiste en la colocación de grava de 1/2” a 3/4” de diámetro, lavado, eliminando
de esta manera todo material orgánico impregnado.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
llegar a la línea horizontal que define la rasante de zanja, según lo indicado en los
planos, dicha rasante deberá ser aprobada por el Ingeniero Residente y el
Supervisor antes de ejecutar la respectiva compactación.
Por la naturaleza del terreno, en algunos casos será necesario el tablestacado,
entibamiento y/o pañeteo de las paredes, a fin de que estas no cedan. Se evitará
levantamiento excesivo de polvo, empleando un conveniente sistema de regado.
No deberá ser abierto un tramo de zanja con demasiada anticipación mientras no
se cuente en la obra con tubería necesaria.
El fondo de la zanja deberá quedar seco, firme y parejo en toda su extensión, con
la finalidad de colocar la base para la tubería.
El material proveniente de las excavaciones deberá ser retirado a una distancia
no menor de 1.50 m. más de los bordes de la zanja, para seguridad de la misma
y facilidad del trabajo. En ningún caso se permitirá ocupar las veredas de trabajo.
Para proteger a las personas y evitar peligros se deberá mantener durante el
proceso de la obra señales, barreras, linternas y/o mecheros, hasta que la zona
esté segura para el tráfico y no ofrezca ningún peligro.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
MÉTODO DE MEDICION
La medición para el pago de eliminación de material excedente será por metro
cubico (m3), la cantidad será aprobada por el Ingeniero Inspector o Supervisor.
FORMA DE PAGO
Se pagará por metro cubico (m3), al precio unitario del metrado para la partida que
figura en el presupuesto. El precio comprende el uso de mano de obra, equipos,
herramientas y todo lo necesario para la correcta ejecución de la partida.
PAGO
Se pagará de acuerdo al avance en los periodos por valorizar del Presupuesto
aprobado, por unidad, entendiéndose que dicho precio y pago constituirá
compensación total por toda mano de obra, equipos, herramientas y materiales e
imprevistos necesarios para completar satisfactoriamente la partida.
Método de Ejecución
Se usarán los perfiles y tubos indicados en los planos. Todas las uniones y
empalmes deberán ser soldados al ras y trabados en la forma que la unión sea
invisible, debiendo proporcionar al tramo la solidez necesaria para que no se
deforme, al ser ensamblado, ni cuando sea sometido a los esfuerzos de trabajo.
Método de Medición
Se medirá la longitud efectiva a colocado la medición será por metro cuadrado
(m2) según las indicaciones y medidas consignadas en los planos.
Forma de Pago
El pago se efectuará por metro cuadrado (m2), de acuerdo al precio unitario
contratado, entendiéndose que dicho precio y pago constituirá la compensación
total por la mano de obra, materiales, equipo, herramientas e imprevistos
necesarios para la ejecución de la partida indicada en el presupuesto.
03.04.6.5 PINTURAS
03.04.6.5.1 PINTURA EN TUBOS DE ACERO NEGRO Ø=2” CON ESMALTE
SINTETICO Y ANTICORROSIVO
03.04.6.5.2 PINTURA EN ANGULOS DE ACERO NEGRO 1 ½”x1 ½”x3/16”x6m CON
ESMALTE SINTETICO Y ANTICORROSIVO
DESCRIPCIÓN:
Corresponde al pintado exterior e interior de las estructuras metálicas para evitar
su corrosión con el paso del tiempo.
METODO DE EJECUCIÓN:
Una vez que las tapas y accesorios se encuentren debidamente colocados y
habilitados seprocede a pintar, previamente se deberá dejar limpia la superficie a
cubrir haciendo uso deuna lija, removiendo grasa, polvo, suciedad y emparejando
correctamente la superficie.
METODO DE MEDICIÓN:
Se mide en metro cuadrado (M2), de acuerdo a las dimensiones de largo por altura
(o ancho)de cada paño pintado.
BASES DE PAGO:
Se pagará en función al presupuesto por metro cuadrado (M2).
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Se pagará por metro cubico (m3), al precio unitario del metrado para la partida que
figura en el presupuesto. El precio comprende el uso de mano de obra, equipos,
herramientas y todo lo necesario para la correcta ejecución de la partida.
CONDICIONES DE PAGO
El pago se efectuará por m2 de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida indicada en el presupuesto.
asentará con paleta de madera. Se trazarán bruñas según se indica en los planos.
Antes de planchar la superficie, se dejará reposar al mortero ya aplicado, por un
tiempo no mayor de 30 minutos. Se obtiene un enlucido más perfecto con plancha
de acero o metal.
La superficie terminada será uniforme, firme, plana y nivelada por lo que deberá
comprobarse constantemente con reglas de madera.
El terminado del piso, se someterá a un curado de agua, constantemente durante
5 días. Este tiempo no será menor en ningún caso y se comenzará a contar
después de su vaciado.
Después de los 5 días de curado, en los que se tomarán las medidas adecuadas
para su perfecta conservación, serán cubiertas con papel especial para
protegerlos debidamente contra las manchas de pintura y otros daños, hasta la
conclusión de la obra.
FORMA DE MEDICION
Para ambientes cerrados se medirá las áreas comprendidas entre paramentos sin
revestir y se añadirán las áreas correspondientes a umbrales de vanos para
puertas y vanos libres. Para ambientes libres se medirá la superficie a la vista
señalada en los planos.
FORMA DE PAGO
El pago se efectuará por m2. de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida.
Generalidades
El material presentado bajo esta Especificación Técnica deberá cumplir con las
Normas de la Organización Internacional para Estándares “ISO - International
Estándares Organización”
Suministro y Almacenamiento
Nipleria
Los niples de tubería sólo se permitirán en casos especiales tales como: empalmes
a líneas existentes, a accesorios y a válvulas. También en los cruces con servicios
existentes.
Ubicación de válvulas
Los registros de válvulas estarán ubicados en las esquinas y en el alineamiento del
límite de propiedad de las viviendas, debiendo el Maestro de Obra necesariamente,
utilizar 1 (un) niple de empalme a la válvula, para facilitar la labor de mantenimiento
o cambio de la misma; la tapa de registro irá empotrada en una losa de concreto f’c
= 100 kg/cm2 de 0.40 m x 0.40 m x 0.10 m.
c. Método de medición:
d. Forma de pago
PROCESO CONSTRUCTIVO.
Este trabajo se realiza de forma manual, debido a que no se trata de un trabajo de
gran magnitud en volumen. Se hace uso también de herramientas manuales tales
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
MÉTODO DE MEDICIÓN.
la medición es en metros cuadrados (M2).
FORMA DE PAGO.
La forma de pago se efectuará por metro lineal de zanja refinada y nivelada de
acuerdo al precio unitario establecido en el Presupuesto, entendiéndose que dicho
precio y pago constituirá la compensación total por la mano de obra, materiales,
equipo, herramientas, accesorios e imprevistos necesarios para la ejecución de la
partida.
PROCEDIMIENTO
El relleno debe seguir a la instalación de la tubería tan cerca como sea posible. En
esta forma se disminuye el riesgo que la tubería sufra el impacto de piedras. Se
elimina la posibilidad de inundaciones y se evitan movimientos de la línea debido a
derrumbes.
La altura mínima de relleno sobre la clave de la tubería debe ser de 0.50 m. como
zonas es de tráfico ligero y de 1.00 m. en zonas de tráfico pesado.
Se debe tener presente que la finalidad del relleno, no es solamente proteger a la
tubería, sino también al de darle un soporte firme y continuo que impida que la tubería
se asiente y descanse sobre sus juntas. En tal sentido, nunca se debe considerar al
relleno, como el mero empuje del material de excavación hacia la zanja en el menor
tiempo posible. Es una operación de la instalación que debe ser cuidadosamente
supervisada.
Para el apisonado completo y correcto del relleno de una zanja, se utilizarán barras
de cabeza angosta (platina o tubo) y pisones de cabeza plana. Las primeras servirán
para ejecutar el apisonado del relleno debajo de la tubería y las uniones. El segundo
se usará para apretar el material de relleno entre la tubería y las paredes de la zanja
y para compactar el relleno inicial.
Primero se debe formar el lecho o soporte de la tubería. El material usado debe ser
escogido, es decir libre de piedras grandes y de calidad adecuada. No debe usarse
tierra vegetal o de detrito. Aún en regiones relativamente rocosas, el material
apropiado para el relleno inicial debe ser previamente seleccionado.
El relleno inicial comprende el material que se echa en el fondo de la zanja y hasta
una altura de 0.30 m. por encima de la tubería. El material para el relleno inicial debe
extenderse en capas de 0.10 m. de espesor y apisonarse muy bien antes de echar
la próxima capa. El material debe quedar correctamente consolidado debajo de la
tubería y las uniones y entre la tubería y las paredes de la zanja.
Se debe humedecer el material de relleno en la primera capa de 0.10 m. para
conseguir mejor consolidación. El apisonado de las capas siguientes se debe hacer
en la misma forma, hasta que el tubo quede completamente encajado en material
escogido bien apisonado, hasta la altura media del tubo.
Llevarán cimientos corridos en los muros y gradas que se apoyan sobre el terreno.
Serán de concreto ciclópeo, cemento - hormigón mezclados en proporción 1:8, el
batido de estos materiales se hará necesariamente utilizando mezcladoras
mecánicas debiendo efectuarse esta operación como mínimo durante un minuto
por cada carga.
Para la preparación del concreto sólo podrá emplearse agua potable o agua limpia
de buena calidad, libre de material orgánico y otras impurezas que puedan dañar
el concreto.
Se agregará piedra de río, limpia con un volumen que no exceda el 25% y con un
tamaño máximo de 8 cm. de diámetro.
El concreto podrá colocarse directamente en las excavaciones sin encofrado,
cuando no existan posibilidades de derrumbe, se humedecerán las zanjas antes
de llenar los cimientos y no se colocarán las piedras sin antes haber depositado
una capa de concreto de por lo menos 10 cm. de espesor. Todas las piedras
deberán quedar completamente rodeadas por la mezcla sin que se toquen sus
extremos.
MEDICIÓN
Se medirá esta partida por unidad de metro cubico (m3), considerando el largo por
el ancho y por el alto de la partida ejecutada, o sumando por partes de la misma
para dar un total.
PAGO
El pago se efectuará al precio unitario del presupuesto por (M3) entendiéndose
que dicho precio y pago constituirá compensación completa para toda la mano de
obra, equipo, herramientas y demás conceptos que completan esta partida.
dimensiones indicadas en los planos. Las superficies del encofrado que estén en
contacto con el concreto estarán libres de materias extrañas, clavos u otros
elementos salientes, hendiduras u otros defectos. Todo encofrado estará limpio y
libre de agua, suciedad, virutas, astillas u otras materias extrañas.
No retirar los encofrados del concreto, hasta que el concreto haya fraguado lo
suficiente, de modo que soporte su propio peso sin peligro; además de cualquier
otra carga que le pueda ser colocada encima. Dejar los encofrados en su lugar,
hasta que el concreto haya alcanzado la resistencia mínima indicada, tal como ha
sido determinado por las pruebas, cualquiera que haya resultado ser el tiempo
más corto.
METODO DE CONSTRUCCION
Los encofrados serán diseñados y construidos en tal forma que resistan
plenamente sin deformarse, el empuje del concreto al momento del llenado y el
peso de la estructura mientras ésta no sea autoportante. Al efectuar el diseño de
los encofrados, deberá considerarse el concreto como material líquido, con un
peso de 2,400 kg/m3, debiendo considerarse para el diseño de los encofrados, un
coeficiente aumentativo de impacto, igual al 50% del empuje del material que estos
deben recibir. El Contratista deberá proporcionar planos que detalle de todos los
encofrados al lngeniero, para su aprobación.
MÉTODO DE MEDICION
El encofrado en sobrecimientos se medirá en metros cuadrados (m2), en base a
las dimensiones exactas indicadas en los planos de cimentaciones.
CONDICIONES DE PAGO
El pago se efectuará por m2 de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida indicada en el presupuesto.
del concreto, el vibrador deberá colocarse en tramos de cada medio metro lineal
de concreto en capas de 15 cm. en forma vertical por un tiempo de 5 seg.
Propuesta.
Método de Ejecución
El concreto se verterá en las formas del encofrado en forma continua, previamente
debe haberse regado, tanto las paredes como el fondo, a fin que no se absorba el
agua de la mezcla. Se curará el concreto vertiendo agua en prudente cantidad.
Método de Medición
Unidad de Medida: la unidad de medida es por metros cúbicos (m3).
Norma de Medición: se calculará el volumen a vaciar multiplicando el área de la
sección transversal del elemento por su respectiva altura.
Forma de pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para su correcta
ejecución.
hasta que el concreto haya alcanzado la resistencia mínima indicada, tal como ha
sido determinado por las pruebas, cualquiera que haya resultado ser el tiempo
más corto.
METODO DE CONSTRUCCION
Los encofrados serán diseñados y construidos en tal forma que resistan
plenamente sin deformarse, el empuje del concreto al momento del llenado y el
peso de la estructura mientras ésta no sea autoportante. Al efectuar el diseño de
los encofrados, deberá considerarse el concreto como material líquido, con un
peso de 2,400 kg/m3, debiendo considerarse para el diseño de los encofrados, un
coeficiente aumentativo de impacto, igual al 50% del empuje del material que estos
deben recibir. El Contratista deberá proporcionar planos que detalle de todos los
encofrados al lngeniero, para su aprobación.
MÉTODO DE MEDICION
El encofrado en sobrecimientos se medirá en metros cuadrados (m2), en base a
las dimensiones exactas indicadas en los planos de cimentaciones.
CONDICIONES DE PAGO
El pago se efectuará por m2 de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la
ejecución de la partida indicada en el presupuesto.
Se rechazarán los ladrillos que presenten los siguientes defectos. Los sumamente
porosos, desmenuzables, permeables, insuficientemente cocidos, los que al ser
golpeados con el martillo emitan un sonido sordo. Que presenten resquebrajaduras,
fracturas, hendiduras o grietas, los vidriosos, deformes y retorcidos.
Los que contengan materias extrañas, profundas o superficiales como conchuelas,
grumos de naturaleza calcárea, residuos de materiales orgánicos, manchas y vetas
de origen salitroso.
Método de Ejecución
La ejecución de la albañilería será prolija. Los muros quedarán perfectamente
aplomados y las hiladas bien niveladas, guardando uniformidad en toda la
edificación.
Se verterá agua a los ladrillos en forma tal que quede bien humedecido y no
absorban el agua del mortero. No se permitirá agua vertida sobre el ladrillo puesto
en la hilada anterior en el momento de la colocación del nuevo ladrillo. Si el muro
se va a levantar sobre los sobrecimientos se mojará la cara superior de estos. El
procedimiento será levantar simultáneamente todos los muros de una sección,
colocándose los ladrillos sobre una capa completa de mortero extendida
íntegramente sobre la anterior hilada, rellenando luego las juntas verticales con la
cantidad suficiente de mortero.
El espesor de las juntas será 1.5 cm, promedio con un mínimo de 1.00 cm, Se
dejarán tacos de madera en los vanos que se necesiten para el soporte de los
marcos de las puertas o ventanas.
Los tacos serán de madera seca, de buena calidad y previamente alquitranados; de
dimensiones 2" x 3" x 8" para los muros de cabeza y de 2" x 3" x 4" para los de
soga, llevarán alambres o clavos salidos por tres de sus caras para asegurar el
anclaje con el muro. El número de tacos por vanos no será menor de 6, estando
en todos los casos supeditados el número y ubicación de los tacos a lo que indiquen
los planos de detalles.
El ancho de los muros será el indicado en los planos. El tipo de aparejo será tal
que las juntas verticales sean interrumpidas de una a otra hilada, ellas no deberán
corresponder ni aún estar vecinas al mismo plano vertical para lograr un buen
amarre.
En la sección de cruce de dos o más muros se asentarán los ladrillos en forma tal,
que se levanten simultáneamente los muros concurrentes. Se evitarán los
endentados y las cajuelas para los amarres en las secciones de enlace de dos o
más muros. Solo se utilizarán los endentados para el amarre de los muros con
columnas esquineras o de amarre. Mitades o cuartos de ladrillos se emplearán
únicamente para el remate de los muros. En todos los casos la altura máxima de
muro que se levantará por jornada será de 1/2 altura. Una sola calidad de mortero
deberá emplearse en un mismo muro o en los muros que se entrecrucen.
Resumiendo, el asentado de los ladrillos en general, será hecho prolijamente y en
particular se pondrá atención a la calidad de ladrillo, a la ejecución de las juntas, al
aplomo del muro y perfiles de derrames, a la dosificación, preparación y colocación
del mortero, así como la limpieza de las caras expuestas de los ladrillos. Se
recomienda el empleo de escantillón.
Método de Medición
La Unidad de Medida: metro cuadrado (M2).
Se determinará el área neta total, multiplicando cada tramo por su longitud y altura
respectiva y sumando los resultados. Se descontará el área de vanos o aberturas y
las áreas ocupadas por columnas y dinteles, ejecutado y aceptado por el supervisor
de la obra.
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para completar la partida.
Las superficies serán planas y derechas ajustando los perfiles acabados a los
perfiles de los muros.
A los materiales para el tarrajeo adicionalmente se le añadirá aditivos para que la
pasta sea más fluida sin tener que aplicar más agua de tal forma que este se
comporte como un impermeabilizante el aditivo no debe contener cloruros y debe
ser recomendado o de marcas garantizadas pueden ser en polvo o líquidos.
El siguiente es el proceso de tarrajeo con impermeabilizante:
Tabla: Tarrajeo con impermeabilizante
MEDICIÓN
La unidad de medida será por metro cuadrado (m2). El cómputo será por la
cantidad de metros cuadrados (M2) de tarrajeo interior con impermeabilizante.
Sistema de Control: Se deberá controlar en primer lugar la calidad de los
materiales. Durante el proceso constructivo deberá tomarse en cuenta todas las
precauciones necesarias para no causar daño a los revoques terminados.
La Supervisión tiene que verificar que las cintas empleadas se encuentren
debidamente aplomadas y niveladas para alcanzar una superficie pareja.
PAGO
El pago a efectuar en esta partida, será de acuerdo al área trabajada medida de
acuerdo a los metrados de esta partida de conformidad con las presentes
especificaciones y siempre que cuente con la conformidad del Ingeniero
Supervisor.
El trabajo realizado de acuerdo al metrado para el efecto de la partida, será
pagado de conformidad al precio unitario del Contrato, por metro cuadrado y
constituirá compensación total por toda mano de obra, equipos, herramientas,
materiales e imprevistos necesarios para completar satisfactoriamente el trabajo
03.05.1.7 CONTRAZOCALOS
03.05.1.7.1 CONTRAZOCALO DE CEMENTO SIN COLOREAR H=30cm
Descripción
Esta partida corresponde al revestimiento de la parte interior de los paramentos
verticales, que así lo necesiten por requerimientos arquitectónicos.
Procedimiento Constructivo
Los contrazócalos se ejecutarán con mortero de C:A = 1:4, espesor de 2.0 cm. y
acabado pulido con Plancha de acero. Su altura será según especificación en los
planos. Se empezará con un revoque grueso con superficie áspera para mejorar
la adherencia del acabado final que será pulido. Estarán ubicados en el interior de
El área del piso será la misma que la del contrapiso que sirve de base.
Para ambientes cerrados se medirá el área comprendida entre los paramentos de
los muros sin revestir y se añadirán las áreas correspondientes a umbrales de
vanos para puertas y vanos libres.
Para ambientes libres se medirá el piso que corresponda a la superficie a la vista
del piso respectivo.
En todos los casos no se descontarán las áreas de columnas, huecos, rejillas, etc.,
inferiores a 0.25 m².
Forma de Pago
Las cantidades medidas en la forma arriba descrita serán pagadas al precio
unitario correspondiente, establecido en el contrato. Dicho pago constituirá
compensación total por la mano de obra, materiales, equipos y herramientas, por
el suministro y transporte, almacenaje y manipuleo, y todos los imprevistos
surgidos para la ejecución de los trabajos descritos.
03.05.1.9 COBERTURA
03.05.1.9.1 CORREAS DE MADERA TORNILLO 2”X2”
DESCRIPCIÓN
Esta partida se refiere a la instalación de correas de madera tornillo de 2” x 2”m,
que soportara las fuerzas ejercidas por la cubierta y las producidas por vientos o
terremotos. Estas correas deberán ir muy bien anclados para el óptimo
funcionamiento de la estructura.
La estructura deberá quedar perfectamente cuadrada y amarrada a las vigas para
no tener dificultad a la hora de instalar el tejado.
MEDICION
Sera por metro lineal (ml) de correas instaladas como estructura cubierta,
incluyendo los demás materiales para su instalación debidamente ejecutado y
dimensiones de largo
por ancho de calamina colocada.
Forma de pago:
El pago se efectuará por metro cuadrado (m2) ejecutado medido en la forma
indicada y aprobado por el Supervisor.
El precio unitario comprende todos los costos de mano de obra, materiales y
herramientas que se requiere para la ejecución del trabajo.
La unidad de medida para la partida de inodoro tanque bajo blanco es por pieza
(PZA) y el lavatorio, papelera, urinarios de losa yla ducha serán por unidad (UND.).
Se pagará de acuerdo al suministro e instalación del material, el precio de la partida
incluye la mano de obra, herramientas y todo lo necesario para la buena ejecución
de la actividad.
• Sellar los accesorios en la zona que esté en contacto con las paredes usando un
sellador de silicona.
• Colocar teflón sobre la rosca de la poma de la ducha e instalarlo de en codo
galvanizado.
• No usar la ducha recién sellada al menos durante 24 horas.
• Activar el suministro de agua y verifica que todo funcione apropiadamente.
• Para prevenir un escape, se debe envolver las tuercas de las llaves con teflón.
Método de medición
Será medido por unidad (und), de tubería tendida, respetando las dimensiones de
los planos aprobados por el Ingeniero Supervisor.
Bases de pago
La unidad de medida para efectos del pago es por Pieza (Pza.) de acuerdo al precio
unitario contratado, entendiéndose que dicho precio y pago constituirá la
compensación total por la mano de obra, materiales, equipo, herramientas e
imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
Descripción
Estas partidas comprenden el suministro e instalación de válvulas de paso de
bronce pesado con embocaduras roscadas. Incluye también el suministro de la
niplería necesaria para su instalación.
Las válvulas son accesorios destinados a regular o impedir el paso de un fluido que
circula por una tubería. Deberán cumplir con los requisitos indicados en la NTP
350.030, NTP 341.066 y NTP 341.005.
Las válvulas de paso según su obturación pueden ser de asiento, de compuerta, de
cono o esférica, y según la relación entre el eje del vástago y el eje de los extremos
del cuerpo podrá ser recta, oblicua o angular.
Material
El material y las partes a utilizarse en contacto con agua deben ser de bronce
obtenido con porcentajes no menores de 85% de cobre y 5% de estaño, plomo y
zinc respectivamente, según ASTM B61 o ASTM B62. En ningún caso el plomo
constituirá más del 5% de la aleación.
Las arandelas anillos y empaquetaduras que se utilizan para proporcionar
hermeticidad y sello entre las partes interiores constitutivas de las válvulas, así
como obturación, deben ser de material elastómero que cumpla con las normas de
dureza, compresión, envejecimiento indicadas en las Normas Técnicas Peruanas o
las Normas ISO 48, ISO 815 y ISO 188.
Presión hidrostática
Las válvulas totalmente armadas deberán soportar, tanto en posición abierta como
cerrada, un ensayo de presión hidrostática mínima de 2 Mpa (20 Kg/cm2) durante
un minuto sin observarse filtración de agua
Condiciones generales
La superficie exterior del cuerpo y de los otros elementos constitutivos de la válvula
Método de medición:
Unidad de medida.- Unidad (UND)
Norma de Medición
Se medirá contabilizando la cantidad de válvulas correspondientes según el caso.
Condición de pago:
Se pagará de acuerdo a la disponibilidad del material en pie de obra, el precio de la
partida incluye el precio de materiales puestos en Obra.
la red de desagüe por una trampa “P” el cual debe ser considerado. Los sumideros
se empotran en el piso y la rejilla sujetada con dos tronillos o roscada al sumidero
para ser movida con desarmador. Se entregará la rosca antes de proceder a su
instalación, debiendo estar a ras del piso en los lugares indicados en los planos.
Calidad de materiales:
Los sumideros serán de bronce, de fundición anti porosa para instalarse con el
cuerpo y la tapa o rejilla a ras del piso terminado.
Sistema de control de calidad:
Durante la ejecución de los trabajos, el supervisor efectuara los siguientes controles
principales:
- La Supervisión deberá verificar la correcta realización de los trabajos realizados,
así como también que los materiales sean de calidad adecuada.
- Supervisar la correcta aplicación de los métodos de trabajo aceptados.
- Vigilar el cumplimiento de los programas de trabajo.
Método de medición.
Se realizará de acuerdo al metrado verificado en obra por el Supervisor y se medirá
por el total en UND.
Bases de pago.
El pago se efectuará al precio unitario de contrato. En Unidades (UND). El precio
unitario comprende todos los costos de materiales, mano de obra con beneficios
sociales, herramientas, equipos, implementos de seguridad e imprevistos
necesarios para culminar esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
DESCRIPCIÓN
Comprende el suministro de la mano de obra, materiales y equipo, y la ejecución
de operaciones necesarias para las excavaciones en las que se construirá las
estructuras proyectadas.
Dichas excavaciones serán del tamaño exacto al diseño de estas estructuras, de
tal manera no se desperdicie la mano de obra y no se tenga que realizar rellenos
posteriores en la plataforma.
Antes del procedimiento del vaciado, el Supervisor deberá aprobar la excavación,
asimismo no se permitirá ubicar cimientos sobre material de relleno, sin una
consolidación adecuada.
El fondo de la excavación para la cimentación debe quedar limpio y parejo, se
deberá retirar el material suelto; si en la excavación se excede en la profundidad
de la excavación, no se permitirá que se rellene con material suelto.
La excavación será manual donde no existe acceso para maquinarias, mientras
que en carreteras y zonas con espacio de ingreso para la maquinaria se hará el
uso de una retroexcavadora.
MODO DE EJECUCIÓN
Comprende las actividades para realizar cortes masivos empleando mano obra
con herramientas manuales.
Las excavaciones en corte abierto serán hechas a mano o con equipo mecánico,
las que deberán corresponder a las dimensiones, elevaciones y niveles hasta
llegar a la línea horizontal que define la rasante de zanja, según lo indicado en los
planos, dicha rasante deberá ser aprobada por el Ingeniero Residente y el
Supervisor antes de ejecutar la respectiva compactación.
Por la naturaleza del terreno, en algunos casos será necesario el tablestacado,
entibamiento y/o pañeteo de las paredes, a fin de que estas no cedan. Se evitará
levantamiento excesivo de polvo, empleando un conveniente sistema de regado.
No deberá ser abierto un tramo de zanja con demasiada anticipación mientras no
se cuente en la obra con tubería necesaria.
El fondo de la zanja deberá quedar seco, firme y parejo en toda su extensión, con
la finalidad de colocar la base para la tubería.
El material proveniente de las excavaciones deberá ser retirado a una distancia
no menor de 1.50 m. más de los bordes de la zanja, para seguridad de la misma
y facilidad del trabajo. En ningún caso se permitirá ocupar las veredas de trabajo.
Para proteger a las personas y evitar peligros se deberá mantener durante el
proceso de la obra señales, barreras, linternas y/o mecheros, hasta que la zona
esté segura para el tráfico y no ofrezca ningún peligro.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
Forma de pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para su correcta
ejecución.
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para completar la partida.
EJECUCIÓN
Después de realizar la prueba hidráulica, si se obtiene resultados satisfactorios,
se procederá a realizarse el enlucido, empleando impermeabilizante en las zonas
donde se presentan fugas o en la totalidad de área interior si fuera necesario, a
criterio del Ingeniero Supervisor de la obra.
La preparación del mortero Cemento arena se hará con una solución agua
impermeabilizante según las especificaciones del producto a emplear.
Se impermeabilizarán las superficies en contacto con el agua hasta los 10 cm. Por
encima del rebose.
PROCESO CONSTRUCTIVO.
Este trabajo se realiza de forma manual, debido a que no se trata de un trabajo de
gran magnitud en volumen. Se hace uso también de herramientas manuales tales
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
FORMA DE PAGO.
La forma de pago se efectuará por metro lineal de zanja refinada y nivelada de
acuerdo al precio unitario establecido en el Presupuesto, entendiéndose que dicho
precio y pago constituirá la compensación total por la mano de obra, materiales,
equipo, herramientas, accesorios e imprevistos necesarios para la ejecución de la
partida.
Componentes:
1. Tubería PVC DE 4” para entrada de aguas negras.
2. Filtro biológico con aros de plástico (pets).
3. Tubería PVC de 2” para salidas de aguas tratadas al campo de infiltración o
pozo de adsorción.
4. Válvula esférica para extracción de lodos tratados.
5. Tubería de 2” para evacuación de lodos.
6. Tapa clic de 18” para cierre hermético.
7. Base cónica para acumulación de lodos
8. Tubería de PVC de 4” de acceso directo a sistema interno para limpieza y/o
desobstrucción con la finalidad de facilitar el mantenimiento del sistema al usuario.
- Las aguas tratadas pueden ser evacuadas hacia jardineras. Otra opción es usar
tubería con base de piedras, para campo de filtrado de las aguas.
Funcionamiento:
El agua residual doméstica entra por el tubo N° 1 hasta el fondo del Biodigestor,
donde las bacterias empiezan la descomposición
Luego sube y pasa por el filtro N° 2, donde la materia orgánica que asciende es
atrapada por las bacterias fijadas en los aros de plástico del filtro.
El agua tratada sale por el tubo N° 3 hacia el terreno aledaño mediante una zanja
de infiltración, pozo de absorción o humedal artificial según el tipo de terreno y
zona.
Mantenimiento:
Abriendo la válvula N°4, el lodo alojado en el fondo sale por gravedad a una caja
de registro. Primero salen de dos a tres litros de agua de color beige, luego salen
los lodos estabilizados (color café). Se cierra la válvula cuando vuelve a salir agua
de color beige. Dependiendo del uso, la extracción de lodos se realiza cada 12 a
24 meses.
Si observa que el lodo sale con dificultad, introducir y remover con un palo de
escoba en el tubo N°5 (teniendo cuidado de no dañar el Biodigestor)
En la caja de extracción de lodos, la parte líquida del lodo será absorbida por el
suelo, quedando retenida la materia orgánica que después de secar se convierte
en polvo negro.
Se recomienda limpiar los biofiltro anaeróbicos, echando agua con una manguera
después de una obstrucción y cada 3 o 4 extracciones de lodos.
Recomendaciones
Para el adecuado funcionamiento del Biodigestor, no se debe arrojar papel, toallas
higiénicas, bolsas u otros elementos indisolubles al inodoro, los cuales pueden
afectar el adecuado funcionamiento del Biodigestor.
Si necesita desinfectar la taza del inodoro, se aconseja hacerlo con lejía disuelta
en agua o cualquier producto biodegradable para limpieza de inodoro, NUNCA
CON ÁCIDO MURIÁTICO.
Transporte
Dependiendo del volumen del biodigestor y de las condiciones del terreno, pueden
transportarse manual o mecánicamente, cuidando de no rodarlo por el suelo y que
en ningún momento esté en contacto con material angular que puedan dañarlo.
Ubicación
Como el biodigestor trabaja enterrado es recomendable tener un registro para el
caso de desatoro.
Se debe ubicar en área libre dentro de la vivienda (lavandería, patio, etc.), es
preferible en zona que no exista estacionamientos vehiculares, ni peatonales.
Colocación
Debe verificarse que la profundidad de excavación sea la correcta. Para caso de
biodigestores de mayor volumen debe acondicionarse un sistema de poleas in
situ, o de lo contrario habilitar especialmente un talud en el terreno para poder
bajarlo. Debe quedar centrado y tener espacio libre alrededor de 20 cm.
Habilitación de tuberías y presentación
Medir las distancias y cortar los niples, luego hacer la presentación del conjunto.
Ensamblar las tuberías de entrada y salida adaptándolas con un acople de
interconexión de tubería de plástico.
Sellar con pegamento los puntos de unión de las interconexiones. Ensamblar la
válvula para extracción de lodos, y sellar con pegamento.
Relleno
Es importante adicionar cemento a los materiales producto de la excavación, en
proporción del 6% del peso, para rellenar la excavación. La adición de cemento y
tierra se hará en forma gradual y compactándolo, agregando el agua y
compactando hasta llegar a la altura del registro de lodos. Al momento de la
instalación, llenar el biodigestor con agua común para empezar a usarlo.
ACEPTACIÓN DE LOS TRABAJOS
Durante la ejecución de los trabajos, el Supervisor efectuará los siguientes
controles principales:
Verificar que el Contratista disponga de todos los permisos requeridos para la
PROCESO CONSTRUCTIVO.
Este trabajo se realiza de forma manual, debido a que no se trata de un trabajo de
gran magnitud en volumen. Se hace uso también de herramientas manuales tales
como palas, picos, buguies, entre otros. Los materiales recogidos y retirados del
área de la obra se ubicarán a corta distancia, debiendo posteriormente ser
eliminados con apoyo de Maquinaria.
METODO DE MEDICIÓN
La unidad de medida es en metros cuadrados (m2).
CONDICIONES DE PAGO
Los pagos se realizarán:
• Previa Inspección del correcto desarrollo de los trabajos descritos.
• Una vez realizadas las verificaciones se procederán a valorizar los metros
cuadrados para poder así realizar los pagos correspondientes a esta partida.
Método de Medición
Para el Trazo, Nivelación y Replanteo se computará el área de terreno ocupado
por el trazo, empleando como unidad de medida el Metro Cuadrado (m2).
Base de pago
Los trabajos comprendidos serán pagados de acuerdo al Análisis de Precios
Unitarios, por Metro Cuadrado (m2), con cargo a la partida Trazo, Nivelación y
Replanteo preliminar, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo.
Donde sea necesario cruzar zanja abiertas se deberá colocar puentes apropiados
para tránsito de peatones o vehículos según sea el caso.
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3). Se medirá la cantidad de trabajo
realizados durante la excavación de zanja para la construcción de la obra según
lo establecido en los planos.
CONDICIONES DE PAGO
Se pagará por metro cubico (m3) de material excavado, previa aprobación del
Supervisor.
cualquier otro insumo o suministro que sea necesario para la ejecución del
trabajo).
Descripción:
Esta partida consiste en el suministro e instalación de todos los accesorios
necesarios para la caja de registro de lodos, consiste en la colocación respectiva
se hará de acuerdo a las indicaciones del plano.
Forma de medición:
Se medirán en forma Unidad (Unid.)
Forma de pago:
El pago se efectuará al Precio Unitario de Contrato, entendiéndose que dicho
precio y pago constituirá compensación total por concepto de mano de obra,
materiales, equipo, herramientas e imprevistos necesarios para la ejecución del
trabajo.
Método de Medición
MÉTODO DE MEDICION
La Unidad de Medida es el Metro Cubico (M3), verificada y aprobadas por el
Supervisor.
FORMA DE PAGO
La partida se pagará por metro cúbico (m3), dicho precio unitario incluirá el
suministro de materiales, equipos, herramientas, mano de obra, desperdicios y
demás imprevistos para la correcta ejecución de la partida.
tolerancias especificadas.
En general el encofrado deberá quitarse hasta que el concreto se haya endurecido
suficientemente como para soportar con seguridad su propio peso, más los
superpuestos que puedan colocarse sobre él.
El encofrado será típico con madera preparada, de acuerdo a las líneas de la
estructura y apuntalados sólidamente con madera para que conserven su rigidez,
y el desencofrado se efectuará a los 7 días de vaciado el concreto.
MEDICIÓN
El trabajo efectuado se medirá en metros cuadrados (m²) de encofrado y
desencofrado, medido directamente sobre la estructura.
PAGO
El pago se efectuará por metro cuadrado (m²), aplicando el costo unitario
correspondiente, entendiéndose que dicho precio y pago constituirá
compensación total (mano de obra, herramientas, leyes sociales, impuestos y
cualquier otro insumo o suministro que sea necesario para la ejecución del
trabajo).
amarre.
En la sección de cruce de dos o más muros se asentarán los ladrillos en forma tal,
que se levanten simultáneamente los muros concurrentes. Se evitarán los
endentados y las cajuelas para los amarres en las secciones de enlace de dos o
más muros. Solo se utilizarán los endentados para el amarre de los muros con
columnas esquineras o de amarre. Mitades o cuartos de ladrillos se emplearán
únicamente para el remate de los muros. En todos los casos la altura máxima de
muro que se levantará por jornada será de 1/2 altura. Una sola calidad de mortero
deberá emplearse en un mismo muro o en los muros que se entrecrucen.
Resumiendo, el asentado de los ladrillos en general, será hecho prolijamente y en
particular se pondrá atención a la calidad de ladrillo, a la ejecución de las juntas, al
aplomo del muro y perfiles de derrames, a la dosificación, preparación y colocación
del mortero, así como la limpieza de las caras expuestas de los ladrillos. Se
recomienda el empleo de escantillón.
Método de Medición
La Unidad de Medida: metro cuadrado (M2).
Se determinará el área neta total, multiplicando cada tramo por su longitud y altura
respectiva y sumando los resultados. Se descontará el área de vanos o aberturas y
las áreas ocupadas por columnas y dinteles, ejecutado y aceptado por el supervisor
de la obra.
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para completar la partida.
Descripción:
Esta partida consiste en el suministro e instalación de todos los accesorios
necesarios para el pozo de percolación, consiste en la colocación respectiva se hará
de acuerdo a las indicaciones del plano.
Forma de medición:
Se medirán en forma Unidad (Unid.)
Forma de pago:
El pago se efectuará al Precio Unitario de Contrato, entendiéndose que dicho precio
03.05.5.6 FILTROS
03.05.5.6.1 FILTRO DE GRAVA DE ½”
03.05.5.6.2 FILTRO DE GRAVA DE 2”
DESCRIPCIÓN
Esta partida consiste en el suministro de grava seleccionada de diámetro de
acuerdo a lo que se especifica en los planos.
Se colocará en capas de una granulometría especifica se nivelará al colocarse
adecuadamente la grava. La capa más fina va arriba, el de abajo es de mayor
granulometría, según se tiene en el plano.
MEDICIÓN
La unidad de medida será por metro cubico (m3). La medición para estas partidas
será por metro cubico (m3), la cantidad será aprobada por el ingeniero inspector o
supervisor.
PAGO
Todas estas partidas se pagarán por metro cubico (m3), al precio unitario del
metrado para la partida que figura en el presupuesto. El precio comprende el uso
de mano de obra, equipos, herramientas y todo lo necesario para la correcta
ejecución de la partida.
05 CAPACITACIÓN
05.01 CAPACITACIÓN Y PROMOCIÓN DE EDUCACIÓN SANITARIA
DESCRIPCIÓN
Comprende actividades señaladas en el Plan de implementación a la JASS.
MEDICIÓN
La forma de medida es Global (Glb)
FORMA DE PAGO
El pago se efectuará al precio unitario del presupuesto por unidad de la partida
realmente ejecutado, aprobadas por el Supervisor, entendiéndose que dicho precio
y pago constituirá compensación completa para toda la mano de obra, materiales,
equipo, herramientas y demás conceptos que completan esta partida
07 FLETE
07.01 FLETE TERRESTRE
DESCRIPCIÓN
Se considerará el transporte con camiones de los insumos de la obra desde el lugar
de compra, hasta el almacén de obra.
MEDICION
Se medirá en forma global (GLB.) dicho pago constituirá la completa compensación
del transporte de materiales realizado, y la carga y descarga de la misma.
PAGO
La forma de pago de la partida será globalmente.
