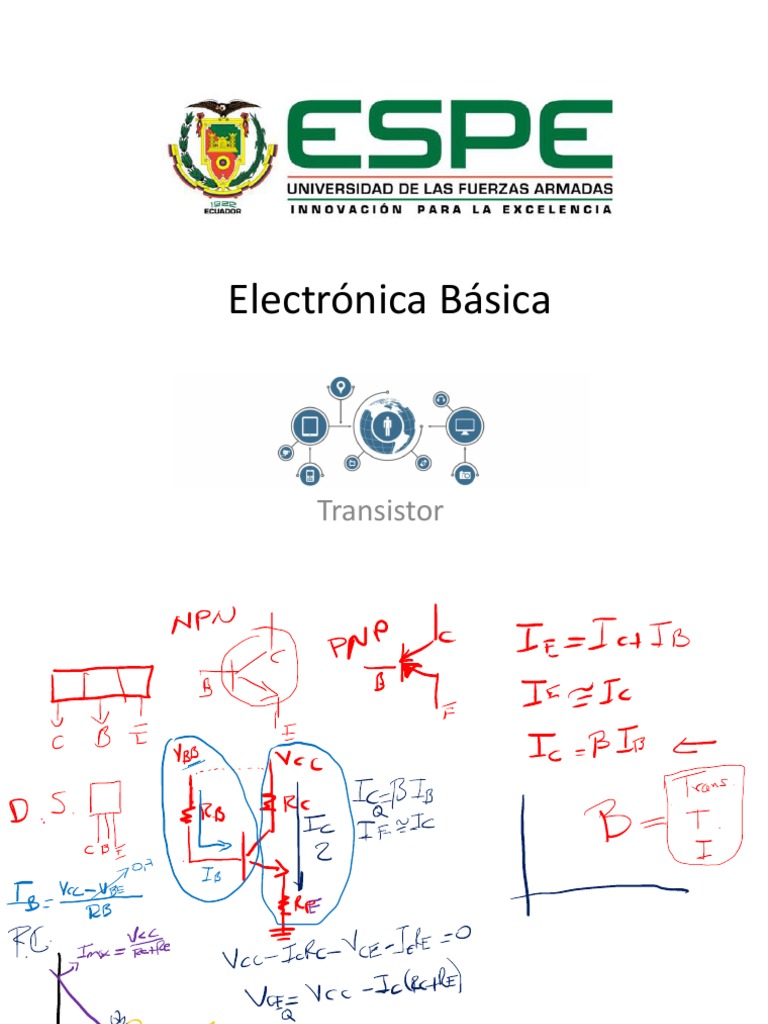

Electrónica Básica

Transistor
 Amplificador
El circuito de polarización: A pesar de que un transistor puede operar como un switch,
utilizando el concepto de corte y saturación, sin necesidad de tener polarización; sin
embargo, para el caso de amplificación la polarización es un requerimiento indispensable.

Polarización de Base Polarización de Emisor

El factor β varía con la temperatura, lo que puede afectar la Este Circuito produce una disminución de la corriente en
polarización del circuito. β se incrementa en 0.7 % emisor y compensa el incremento original de temperatura.
aproximadamente con cada °C de subida sobre la temperatura de
operación del transistor Ing. Daniel Triviño MSc.
 Amplificador
El circuito de polarización: A pesar de que un transistor puede operar como un switch,
utilizando el concepto de corte y saturación, sin necesidad de tener polarización; sin
embargo, para el caso de amplificación la polarización es un requerimiento indispensable.

Polarización de Colector Polarización de Divisor de Voltaje

La variación de las corrientes y voltajes de

polarización, debido a la temperatura, es un Esta configuración ayuda a la estabilidad del circuito,
problema que debe ser evitado. reduciendo el efecto de la temperatura
Ing. Daniel Triviño MSc.
Clase A

En la configuración de polarización anterior, la corriente de polarización y el voltaje

eran funciones de la ganancia de corriente β del transistor.

Sin embargo, como β es sensible a la

temperatura, sobre todo si se trata
de transistores de silicio, y como el
valor real de beta en general no está
muy bien definido, conviene
desarrollar un circuito de
polarización que dependa menos, o
en realidad sea independiente, de la
beta del transistor.

Para lo cual se plantea la

Polarización por divisor de voltaje,
que busca proveer una polarización
de bajo voltaje.
Ing. Daniel Triviño MSc.
Clase A

La Figura muestra el circuito de polarización más ampliamente utilizado. Observe

que el circuito de la base contiene un divisor de tensión ( R1 y R2), razón por la
cual el circuito se denomina circuito de polarización mediante divisor de tensión.

En los análisis preliminares vamos a

emplear el siguiente método. En
cualquier circuito con polarización
mediante divisor de tensión bien
diseñado, la corriente de base es
mucho menor que la corriente que
circula por el divisor de tensión.
Dado que la corriente de base tiene
un efecto despreciable sobre el
divisor de tensión, podemos
imaginar abierta la conexión entre el
divisor de tensión y la base para
obtener el circuito equivalente.

Ing. Daniel Triviño MSc.

Clase A

Como puede ver, la polarización mediante un divisor de tensión es realmente una

polarización de emisor en mascarada. En otras palabras, la polarización mediante
divisor de tensión establece un valor fijo de la corriente de emisor, resultando en
un punto Q que es independiente de la ganancia de corriente.

Después de calcular VBB,

el resto del análisis es el
mismo que el visto
anterioremente para la
polarización de emisor.

Los cálculos de este análisis preliminar no dependen de las variaciones en el transistor, la corriente de colector o la
temperatura. La razón de ello es que el punto Q de este circuito es muy estable Ing. Daniel Triviño MSc.
Clase A

¿Cuál es la tensión colector-emisor en el circuito de la Figura

Ing. Daniel Triviño MSc.

Clase A

Divisor de Voltaje

¿Cuánto más pequeña respecto de la ideal es la tensión de base? El divisor de tensión tiene
que suministrar la corriente de base en la Figura. Dicho de otra manera, el divisor de tensión
ve una resistencia de carga de RIN, como se muestra en la segunda Figura.

Ing. Daniel Triviño MSc.

Clase A

Divisor de Voltaje

El objetivo de aplicar el teorema de Thévenin consiste en obtener un circuito equivalente del

circuito de polarización, que ayuda en el análisis del funcionamiento de los circuitos.

Ing. Daniel Triviño MSc.

Clase A

Divisor de Voltaje
La Polarización por divisor de voltaje, lo que busca es proveer una polarización de
bajo voltaje

ETH

Criterio de diseño:

Ing. Daniel Triviño MSc.

Clase A

Calcule el valor más preciso de la corriente de emisor

Ing. Daniel Triviño MSc.

 Divisor de Voltaje
Esta configuración del amplificador es una de las más usadas ya que produce una
alta ganancia de voltaje.

En el caso de que el amplificador necesite manejar cargar grandes como parlantes

o motores en un robot, donde se necesitan grandes corrientes se debe usar
amplificadores de potencia.

Ing. Daniel Triviño MSc.

Bibliografía

[1] Cuttler, P. (1972). Linear Electronics Circuits, McGraw-Hill.

[2] Savant, Roden, Carpenter (1993). Diseño Electrónico. Addison-Wesley.

[3] Rashid, M. (2000). Circuitos Microelectrónicos, Análisis y Diseño. Thomson.

[4] Cirovic, M, Harter, J.(1987) Electronics Devices, Circuits and Systemas,

Englewood Cli§s, N.J. : Prentice-Hall

[5] Dede, E, Espi, J (1983) Diseño de Circuitos y Sistemas Electrónicos, Marcombo
