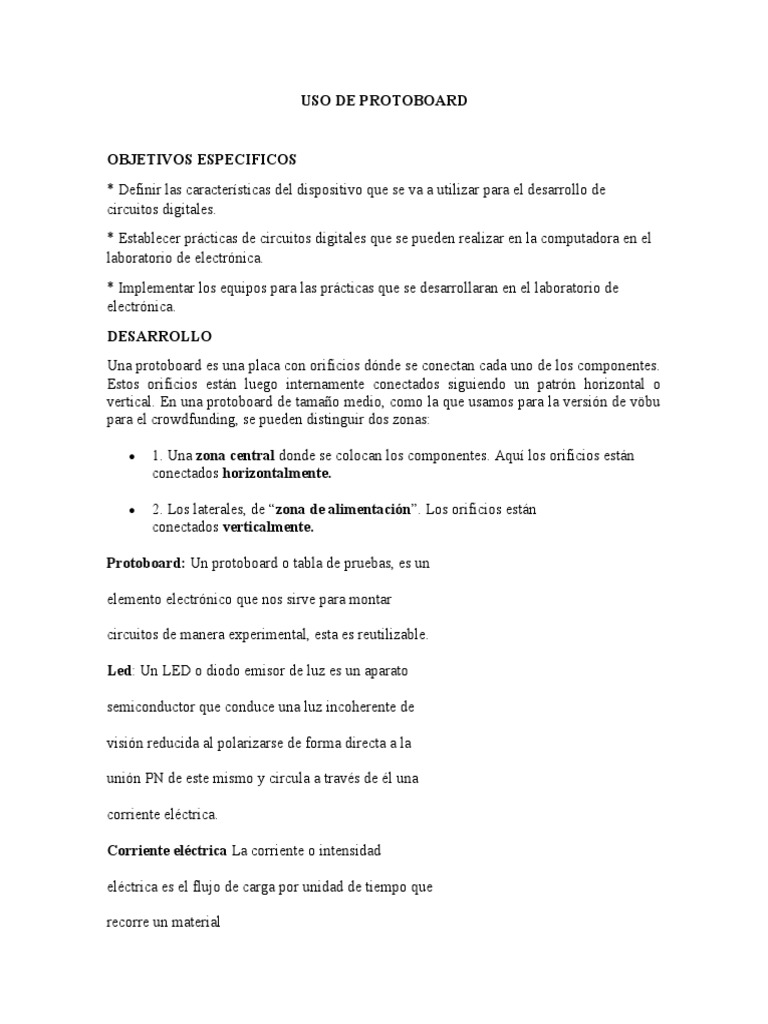

USO DE PROTOBOARD

OBJETIVOS ESPECIFICOS
* Definir las características del dispositivo que se va a utilizar para el desarrollo de
circuitos digitales.
* Establecer prácticas de circuitos digitales que se pueden realizar en la computadora en el
laboratorio de electrónica.
* Implementar los equipos para las prácticas que se desarrollaran en el laboratorio de
electrónica.
DESARROLLO
Una protoboard es una placa con orificios dónde se conectan cada uno de los componentes.
Estos orificios están luego internamente conectados siguiendo un patrón horizontal o
vertical. En una protoboard de tamaño medio, como la que usamos para la versión de vöbu
para el crowdfunding, se pueden distinguir dos zonas:

 1. Una zona central donde se colocan los componentes. Aquí los orificios están

conectados horizontalmente.

 2. Los laterales, de “zona de alimentación”. Los orificios están

conectados verticalmente.

Protoboard: Un protoboard o tabla de pruebas, es un

elemento electrónico que nos sirve para montar

circuitos de manera experimental, esta es reutilizable.

Led: Un LED o diodo emisor de luz es un aparato

semiconductor que conduce una luz incoherente de

visión reducida al polarizarse de forma directa a la

unión PN de este mismo y circula a través de él una

corriente eléctrica.

Corriente eléctrica La corriente o intensidad

eléctrica es el flujo de carga por unidad de tiempo que

recorre un material
Interruptor: Un interruptor es un elemento que

cambia el curso de un circuito, puede hacer que la

corriente fluya a través del circuito o puede interrumpir

el flujo de la misma.

Cable: Un cable es un elemento generalmente hecho

de cobre que conduce en el caso de la electricidad:

corriente o electricidad.

Batería: Una batería o acumulador eléctrico es un

aparato que almacena energía a través de procesos

electroquímicos y luego devuelve está casi en su

totalidad.

Pulsador: Un pulsador es un aparato que se utiliza

para activar funciones. Estos botones pueden variar de

forma y tamaño y se pueden encontrar en todo tipo de

dispositivos. Principalmente en dispositivos eléctricos o

electrónicos.

Procedimiento

*Conectar una resistencia a la protoboard

*Conectar después un pulsador y 4 leds en serie

*Conectar en paralelo a la línea principal del circuito led

en serie.

*Después del pulsador también en paralelo conectar

otro led esto en el primer circuito.

1. Conectar en serie a la protoboard una resistencia

tres pulsadores y un led.

2. Conectar entre el primer y segundo pulsador dos leds en serie.

MARCO TEORICO
El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se pueden
insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica,
esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el
buen funcionamiento del mismo.
Nos permite interconectar elementos electrónicos, ya sean resistencias, capacidades,
semiconductores, etc., sin la necesidad de soldar las componentes. El protoboard está lleno
de orificios metalizados -con contactos de presión- en los cuales se insertan las
componentes del circuito a ensamblar. La siguiente figura muestra la forma básica de un
protoboard, estando los protoboards más grandes compuestas de varias de estos.
La tableta experimental está dividida en cuatro secciones, y cada una de estas se encuentran
separadas por un material aislante. Los puntos de cada sección están conectados entre sí tal
como lo muestra la figura: Las secciones uno y cuatro están formadas por dos líneas o
nodos. Estas son normalmente utilizadas para conectar la alimentación del circuito, y así
energizarlo. Por otro lado, en las secciones dos y tres se encuentran conectados cinco
orificios verticalmente, formando pequeños nodos independientes unos de otros. Recuerde
que la figura muestra como están conectados internamente los orificios, por lo que no es
necesario rehacer estas conexiones.
Forma de Utilizar un Protoboard, y consejos la ensamblar 1. - Un buen consejo es hacer
conexión de las mitades de las secciones uno y cuatro.
2. - La conexión entre nodos se hace mediante alambres, los cuales deben de ser lo más
corto posible, a fin de evitar problemas de ruido en el circuito. En lo posible deben de estar
aislados, para evitar cortocircuitos por contactos con otros cables 3. - Al montar las
componentes fíjese muy bien en las polaridades, por ejemplo, de condensadores, y valores
de pines de los integrados, así como rangos de operación. Trate de ser ordenado en el
armado, doblando correctamente pines y conectores.
4. - Si el circuito no funciona correctamente revise las alimentaciones y que los cables de
interconexión de nodos no estén sueltos o haciendo mal contacto. Existe alta probabilidad
de que esto ocurra. Si ud considera que el circuito está bien ensamblado, y aun así hay
problemas, mueva el circuito dentro del proto -de lugar- o utilize otro protoboard. Recuerde
que todas las herramientas tienen una vida útil.
5. - El protoborad tiene bastantes problemas de ruido por lo que no se recomienda para alta
frecuencia 6. - Finalmente recuerde que esta herramienta es para ensamblado temporal. Si
ud desea mantener el circuito llévelo a placa -PCB-, replicándolo, tratando en lo posible de
usar otras componentes, a fin de poder identificar posibles problemas en la placa.
Usualmente, estas placas siguen un arreglo en el que los orificios de una misma fila están
conectados entre si y los orificios en filas diferentes no. Los orificios de las placas
normalmente están tienen una separación de 2.54 milímetros (0.1 pulgadas).
Una Protoboard es un instrumento que permite probar el diseño de un circuito sin la
necesidad de soldar o desoldar componentes. Las conexiones en una Protoboard se hacen
con solo insertar los componentes lo que permite armar y modificar circuitos con mayor
velocidad.
Normalmente estas placas son usadas para realizar pruebas experimentales. Si la prueba
resulta satisfactoria el circuito se construye de una forma más permanente para evitar el
riesgo de que algún componente pueda desconectarse. En caso de que la prueba no sea
satisfactoria, puede modificarse el circuito fácilmente.
Las Protoboards tienen tres partes: el canal central, las pistas, y los buses. En el canal
central, ubicado en la parte media, se conectan los circuitos integrados para mantener
aislados los pines de ambos lados del circuito integrado. Los buses se encuentran los lados
de la Protoboard, y generalmente se emplean para conectar la tierra del circuito y sus
voltajes de alimentación. La mayoría de las veces los buses están indicados con franjas
color negro o azul para indicar el bus de tierra, y con franjas color rojo para indicar el bus
de voltaje positivo. El resto de los orificios de la Protoboard pertenecen a las pistas. Como
se mencionó anteriormente, las pistas están separadas por filas. Las filas están indicadas
con números y las columnas están indicadas con letras
Las Protoboards presentan algunas ventajas y desventajas. Entre sus principales ventajas
esta que pueden utilizarse tantas veces como se requiera y que son de fácil manejo. Por otra
parte, entre sus desventajas está el inconveniente de que en ocasiones puede haber falsos
contactos, los cables empleados pueden tener mala conductividad o estar rotos, lo que hace
que las conexiones no sean tan seguras como las de las pistas de un circuito impreso. Otra
característica que hay que tomar en cuenta es que las Protoboards no están diseñadas para
trabajar con componentes de gran potencia.
La corriente con la que puede operar una Protoboard varía entre 3 y 5 A, y esto depende del
fabricante. Suelen operar a bajas frecuencias, entre 10 – 20 MHz.
Es importante mencionar que, en inglés, se entiende por Protoboard, una placa prefabricada
para soldar componentes, en México se suele llamar a este tipo de componentes por el
nombre de placas fenólicas perforadas

Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:

A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar
los circuitos integrados.
B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las
líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen
de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se
conecta aquí.
C) Pistas: Las pistas se localizan en la parte central del protoboard, se representan y
conducen según las líneas rosas.
Recomendaciones al utilizar el protoboard: A continuación, veremos una serie de consejos
útiles, pero no esenciales.
1.- Hacer las siguientes conexiones:
A) Esta conexión nos sirve para que ambos pares de buses conduzcan corriente al
agregarles una fuente de poder, así es más fácil manipular los circuitos integrados.
B) Algunos protoboards tienen separada la parte media de los buses, es por eso que se
realiza esta conexión para darle continuidad a la corriente.
2.- Coloca los circuitos integrados en una sola dirección, de derecha a izquierda o
viceversa.
3.- Evita el cableado aéreo (A), resulta confuso en circuitos complejos. Un cableado
ordenado (B) mejora la comprensión y portabilidad.

CONCLUSIÓNES

•En conclusión tenemos que: El protoboard es una especie de tablero con orificios, en la
cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su
nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que
se asegura el buen funcionamiento del mismo; es una herramienta muy útil en el laboratorio
ya que nos permite hacer prototipos de un circuito antes de ser llevado a una tablilla de
baquelita, nos ayuda para anticipar y hacer ajustes y mejoras dentro del circuito y es fácil y
práctico de usar, ya que, en el casi no existe interferencia de corrientes externas como
cuando tomamos el circuito con las manos.

•En un circuito en serie las resistencias se conectan en la entrada de la primera resistencia la

tensión salida de la pila en la salida de la primera, la entrada de la segunda y en la salida de
la segunda la salida de la tensión de la pila de tal forma que la corriente que pasa por las
resistencias siempre es la misma.
RECOMENDACIONES

• Que los docentes implementen más prácticas para que el estudiante pueda experimentar y
aprender a utilizar de manera correcta la placa.

• Es recomendable que se busquen estrategias para la adquisición de equipamiento,

herramientas y materiales para poder realizar prácticas más especializadas, en beneficio
de la comunidad universitaria que ahí se educa.
ANEXOS
BIBLIOGRAFIAS

 AG, E. (15 de 05 de 2019). Protoboard de 830 puntos. República del Salvador,

América
 Central. Obtenido de https://agelectronica.lat/pdfs/textos/P/PROTO-BOARD.PDF

Aranda, D. (12 de 10 de 2014). Electrónica: Conceptos básicos y desarrollo de circuitos.

Buenos Aires, Argentina: Fox Andina. Obtenido de https://es.scribd.com/.

 Arango, D. (2017). Ensamblaje. Obtenido de https://definiciona.com/ensamblaje/

 Barriga, J., Cuascota, E., Gavilanéz, B., & Usina, L. (28 de 09 de 2016). Encendido
de Luz con Protoboard. Sistemas Digitales.

 Brenes, G. S. (30 de 01 de 2017). Uso del Protoboard. En G. S. Brenes, Uso del

Protoboard (pág. 2). Costa Rica. Obtenido de https://nanopdf.com/.

 Casas, F. N. (2017). Protoboard. En F. Casa. Arequipa. Obtenido de

https://www.partesdel.com/.
