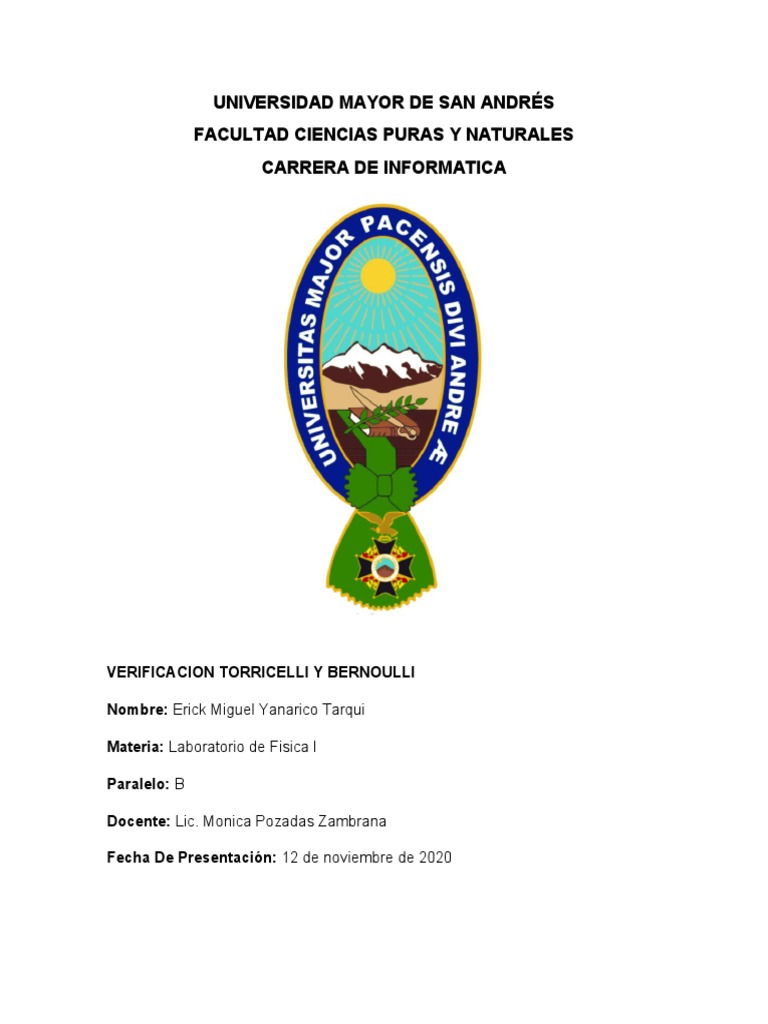

UNIVERSIDAD MAYOR DE SAN ANDRÉS

FACULTAD CIENCIAS PURAS Y NATURALES

CARRERA DE INFORMATICA

VERIFICACION TORRICELLI Y BERNOULLI

Nombre: Erick Miguel Yanarico Tarqui

Materia: Laboratorio de Fisica I

Paralelo: B

Docente: Lic. Monica Pozadas Zambrana

Fecha De Presentación: 12 de noviembre de 2020

 VERIFICACION TORRICELLI Y BERNOULLI

OBJETIVOS:

 Verificar de forma experimental las ecuaciones de Torricelli y Bernoulli

aplicada en la hidrodinámica
 Determinar el coeficiente de descarga de forma experimental

FUNDAMENTO TEORICO

Torricelly fue un físico matemático italiano y uno de los primeros discípulos de

galileo, entre sus contribuciones científicas se encuentra la comprobación de que el
flujo de un líquido por un orificio es proporcional a la raíz cuadrada de la altura del
líquido resultado conocido como la ley de Torricelli

v=√ 2 gH (1)

la velocidad de escurrimiento del liquido a través del

A2 puede calcularse aplicando la ecuación de
bernoulli entre el punto 1 ubicado en la superficie
libre del liquido y el punto 2 ubicado en el lado
externo del orificio.

1 2 1 2
FIGURA 1 P1 + ρ v 1 + ρg h1=P2 + ρ v 2 + ρg h2 (2)
2 2
Esquema del experimento
Si el área transversal del recipiente A1 es muy grande
comparado con el orificio A2 con el nivel de referencia tenemos:

P1=P2=P at

h1 =H : v 1=0

h2 =0 :v 1=v 2

Reemplazando en la ecuación (2)

1 2
Pat + 0+ ρgH =Pat + ρ v 2 +0
2
De donde:

v=√ 2 gH (3)

Podemos ver que la ecuación de Bernoulli y la ecuación de Torricelli llevan al

mismo resultado de velocidad. El caudal de líquido que fluye por el orificio para
una altura de carga H, está dado por la ecuación de continuidad

Q=v A 2 (4)

Reemplazando (3) en (4)

Q= A 2 √ 2 gH (5)

Esta ecuación nos permite calcular el caudal ideal de descarga Qi a través del
orificio, pero el caudal real Qr es menor al calculado en la ecuación (5) por
factores como, contracción lateral del líquido al atravesar el orificio, turbulencias
en el flujo del fluido, etc.

Todo esto se expresa en el coeficiente de descarga Cd definido por

QR
C d= ( 6)
Qi

De donde:

Q R=C d Qi

Con esto tenemos:

Q R=C d A 2 √2 gH (7)

También nos permite observar el caudal que fluye a través del orificio, calculado
por la ecuación (7) es igual a la disminución del volumen del líquido en el
recipiente en un pequeño intervalo de tiempo

−dV
Q R= (8)
dt

El signo negativo nos señala que el volumen disminuye al transcurrir el tiempo

De la ecuación (8)

Q R dt=−dV ( 8 )

El diferencial del volumen dv es un diferencial de tiempo dt, corresponde a una

disminución de la altura de carga dh y está dada por:

dV =A 1 dh(9)

Como la altura del liquido varia en función del tiempo, la velocidad de

escurrimiento v2 tambien varia y para una altura de carga genrica h, esta dada
por:

v 2=√ 2 gh(10)

El caudal calculado por la ecuación (7) también es variable y toma la forma:

Q R=C d A 2 √2 gh(11)

Reemplazando (11) y (9) en (8) obtenemos

C d A 2 √2 gh dt=−A 1 dh(12)

Integrando

t h 1
−A 1
∫ dt= C d A 2 √2 g
∫ h 2 dh(13)
o H

{
A1
t= 2 h2 h
Cd A 2 √ 2 g H

Reemplazando limites

( )
1 1
2 A1
t= H 2 −h 2 (14 )
Cd A 2 √ 2 g

De la ecuación (14) tenemos

1 1
Cd A2√2 g
H 2 =h 2 + t (15)
2 A1
De la ecuación (15) el coeficiente de descarga Cd, las áreas y g son constantes si
denominamos k a esas constantes y realizando cambio de variables de tiene:

C d A2 √ 2 g 1
k= ( 16 ) B=k A=h 2
2 A1

x=t y=√ H

La ecuación (15) toma la forma de la ecuación (17) que permite calcular el tiempo
de descarga del liquido, comparando con la ecuación (16) con la ecuación de una
recta se tiene.

√ H=√ h+ kt
y= A +Bx (17)

Si despejamos el coeficiente de descarga de la ecuación (16) se tiene:

2 kA 1
C d= (18)
A2 √ 2 g

MATERIALES

 Recipiente con orificio circular y provisto de un indicador de nivel

 Cronometro
 Vernier y regla milimétrico
 Colector de agua

PROCEDIMIENTO

o Realizar marcas de diferentes alturas

o Con el recipiente en posición vertical y con el orificio tapado llenar el
recipiente con agua hasta un altura de carga H
o Medir el tiempo de vaciado del agua
DISEÑO EXPERIMENTAL

FIGURA 1

Teorema de Torricelli

DATOS

2
g=9 77 .5 c m/s

t ∝ 98 %=3.747

A1=58 ± 0.1 cm

A2=2.39± 0.1 cm

H=25± 0.1 cm

n h √h t (seg)
(cm)
1 5 2.24 11.81
2 10 3.16 6.54
3 12 3.46 4.12
4 15 3.87 3.58
5 18 4.24 2.17
6 20 4.47 1.99
ANALISIS DE DATOS

Necesitamos hallar el valor de a y b que son:

A=4.65

B=0.21

Hallamos el error de B

E B=t ∝∗S b

E B=3.747∗0.81

E B=3.04

Entonces B es igual a

B=0.21 ± 3.04

Con estos valores usamos la ecuación (17):

2 kA 1
C d=
A2 √ 2 g

2 ( 0.21 ) (58)
C d=
2.39∗√ 2(977.5)

24.36
C d=
10.57

C d=2.30

Ahora necesitamos hallar el error de Cd:

 2 BA 1
C d=
A2 √ 2 g

ln C d =ln(2 B A¿ ¿1)−ln( A2 √2 g)¿

ln C d =ln 2+ ln B+ ln A 1−ln A 2+ ln ( √ 2 g)

Sabemos que el número 2 y g son constantes entonces se eliminan:

ln C d =ln B+ ln A 1−ln A2

d (C d ) d (B) d ( A1 ) d( A 2)
= + −
Cd B A1 A2

EC =d
( EB EA EA
+ −
B A1 A2
∗C d
1 2

)
ECd = ( 3.04
0.21 58 2.39 )
+
0.1 0.1
− ∗2.30

EC =( 14.48+1.72−0.04 )∗2.30
d

EC =16.16
d

Entonces el intervalo de C d es:

C d=2.30± 16.16

CONCLUSIONES

Se pudo determinar el coeficiente de descarga mediante los teoremas de Bernoulli

y Torricelli, también se logro aplicar el conocimiento teorico en cuanto a medidas y
erroes con regresión lineal, en el experimento

El volumen del líquido ejerce presión sobre el mismo, esta hace que el líquido sea
expulsado por el orificio
RECOMENDACIONES

Tapar con algo el orificio del recipiente cuando se empiece a llenar el agua,
cronometrar bien el tiempo para no tener errores, hacer el experimento con ayuda
de alguien para tener un margen de error que sea minimo, tener cuidado de
empaparse con al agua y medir bien las distintas alturas

CUESTIONARIO

¿Qué es el coeficiente de descarga?

Es el que nos permite calcular el caudal con el que se descarga el envase

¿Qué es el flujo laminar y flujo turbulento?

El flujo laminar es el típico movimiento de un fluido a velocidad baja, se mueve en

láminas paralelas.

El flujo turbulento es el movimiento de un fluido que las partículas se mueven

desordenadamente.

¿Qué consideraciones se toman en el fluido para utilizar la ecuación de

Bernoulli?

en la ecuación de Bernoulli intervienen la densidad del fluido, la velocidad del fljo

del fluido, la altura sobre un nivel de referencia

Para fluidos no estacionarios. ¿Es posible aplicar la ecuación de Bernoulli?

¿porque?

Los fluidos no estacionarios no se descargan uniformemente y su energía se

mantiene constante por lo que no seria posible

BIBLIOGRAFIA
Delfosse, V. C., & Gural, A. (2005). Estudio Experimental de la Ecuación de
Bernoulli. Obtenido de
https://www.fisicarecreativa.com/informes/infor_mecanica/Bernoulli2k5_unsam.pdf

Esteban. (s.f.). Dinámica de Fluidos. Obtenido de

http://www.ugr.es/~esteban/earth/apuntesbasesfisicas/tr4.pdf

Jardón, A., Marini, S., & Oliva, A. (s.f.). Hidrostática-Hidrodinámica. Rosario:

RecursosPedagógicos. Obtenido de
http://rephip.unr.edu.ar/bitstream/handle/2133/4385/7401-15%20FISICA
%20Hidrost%C3%A1tica-Hidrodin%C3%A1mica.pdf?sequence=2

Remesal, S. P., & Estébanez, C. R. (s.f.). Mecánica de Fluidos y Máquinas

Hidraúlicas.Obtenido de
https://ocw.unican.es/pluginfile.php/1307/course/section/1605/T04.pdf

ANEXOS
