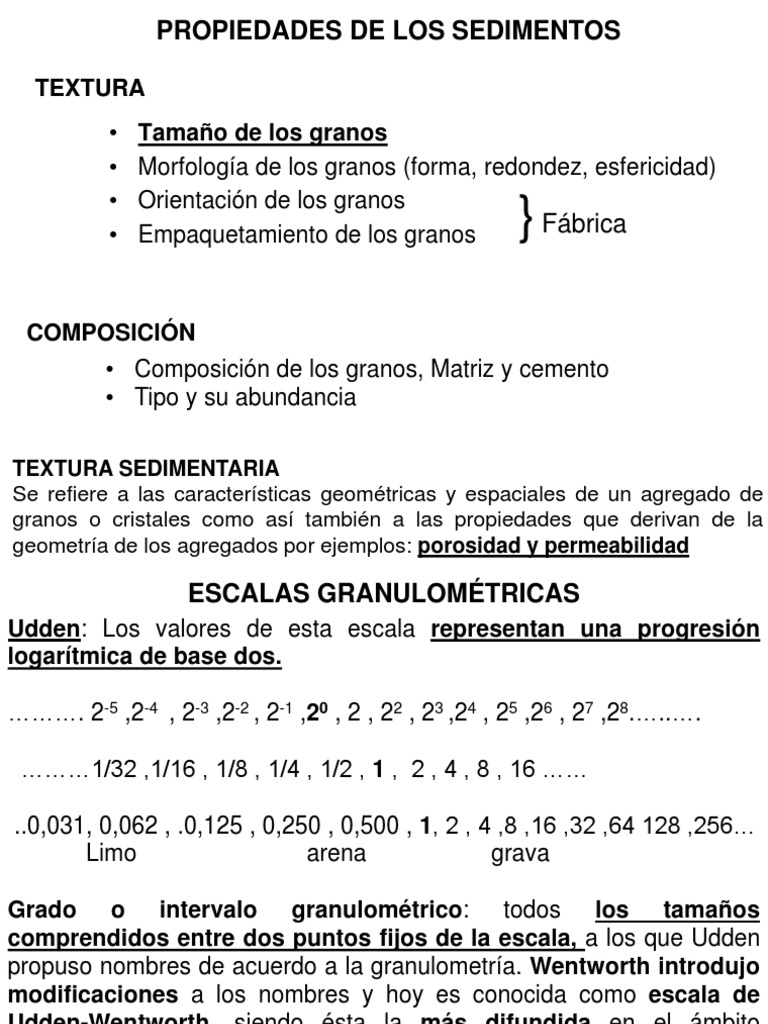

PROPIEDADES DE LOS SEDIMENTOS

TEXTURA
• Tamaño de los granos
• Morfología de los granos (forma, redondez, esfericidad)
• Orientación de los granos
• Empaquetamiento de los granos }Fábrica

COMPOSICIÓN
• Composición de los granos, Matriz y cemento
• Tipo y su abundancia

TEXTURA SEDIMENTARIA
Se refiere a las características geométricas y espaciales de un agregado de
granos o cristales como así también a las propiedades que derivan de la
geometría de los agregados por ejemplos: porosidad y permeabilidad
 ESCALAS GRANULOMÉTRICAS
Udden: Los valores de esta escala representan una progresión
logarítmica de base dos.

………. 2-5 ,2-4 , 2-3 ,2-2 , 2-1 ,20 , 2 , 22 , 23 ,24 , 25 ,26 , 27 ,28.…..….

………1/32 ,1/16 , 1/8 , 1/4 , 1/2 , 1 , 2 , 4 , 8 , 16 ……

..0,031, 0,062 , .0,125 , 0,250 , 0,500 , 1, 2 , 4 ,8 ,16 ,32 ,64 128 ,256…
Limo arena grava

Grado o intervalo granulométrico: todos los tamaños

comprendidos entre dos puntos fijos de la escala, a los que Udden
propuso nombres de acuerdo a la granulometría. Wentworth introdujo
modificaciones a los nombres y hoy es conocida como escala de
Udden-Wentworth, siendo ésta la más difundida en el ámbito
sedimentológico
Reconoce 4 tamaños básicos de partículas : gravas, > que 2 mm,
arenas, < 2mm y > que 1/16 mm, limos, < 1/16 mm y >1/256 mm,
arcillas, < 1/256 mm
 Escala de Udden- Wentworth
Udden dividió en grados dentro
de la escala y Wenthworth los
Aglomerado clasificó en tipos sedimentarios

PSEFITAS
Escala PHI () Krumbein
gruesa
64 Grava
16 -4 mediana
fina
Sábulo
Se basa en que los límites de las
clases de la escala Udden-

PSAMITAS
Wentworth son potencias de 2, y
por lo tanto pueden expresarse
como logaritmos enteros en
base 2.
PELITAS

Phi () = - log 2 diámetro en mm

Los valores de los materiales más
finos son positivos y los gruesos
negativos
 MÉTODOS PARA DETERMINAR EL TAMAÑO DE GRANO
La distribución de la frecuencia de tamaño de grano, puede ser
obtenida por distintos métodos.
Cada uno tiene sus ventajas y desventajas y la elección depende del
problema a solucionar. Entre los métodos más comunes se
encuentran: Dependiendo del tamaño de grano y de la consolidación
del material:

• gravas: medición con calibre

• arenas: tamizado, lupa binocular, sedígrafo, método de difracción

láser (Mastersizer)

• pelitas: Pipeteo, sedígrafo, método de difracción láser

(Mastersizer), balanza de sedimentación, análisis de imágenes
SEM, Coulter counter.

• rocas muy consolidadas: medición en cortes delgados por

microscopía óptica
 ANÁLISIS GRANULOMÉTRICO DE SEDIMENTOS

Fracción psefítica (gravas)

Medición directa de sus tres ejes (perpendiculares)

Tamaño = A + B + C
3
 ANÁLISIS GRANULOMÉTRICO DE SEDIMENTOS
Fracción psamítica (arenas)
En relación al peso mediante el tamizado.

Sometida a vibrador
mecánico (tipo Ro-
Tap o Frisch)
Se pesa el
material
retenido en
cada tamiz
Se obtiene el
porcentaje en peso y
Columna de tamices realizan gráficos y
cálculos estadísticos
Tamizado
 ANÁLISIS GRANULOMÉTRICO DE SEDIMENTOS
Fracción pelítica (limos y arcillas)

Método de la pipeta
El material clástico debe estar en suspensión ácuea
La separación por tamaños se produce de acuerdo a la ley
de Stokes

V = 2/9 . (d1 - d2) g r2



V: Velocidad de caída libre d1: peso específico de la partícula (2,65

g: aceleración de la gravedad para el cuarzo - constante-)
r: radio de la partícula d2: densidad del líquido
: viscosidad del líquido
Sedígrafo (UNS)

Otra forma de determinar el tamaño de las partículas tamaño arena y

limo-arcilla es la utilización del Sedígrafo, que también se basa en la
ley de Stokes.
El sedígrafo utiliza rayos láser o rayos X para conocer que cantidad de
partículas hay en determinadas posiciones verticales del recipiente
contenedor. Mide la concentración de partículas en el medio líquido
de la solución sedimento-agua destilada,.

El Sedígrafo da como resultado el porcentaje de partículas para

cada rango de tamaños de grano.

Es importante señalar que el Sedígrafo permite medir los tamaños

de granos tanto para arenas como para limo-arcillas y que es un
método muy rápido (comparado con el tamizado y más aún el
pipeteo).

Mastersaizer Instituto Argentino de Oceanografía (IADO), UNS-

CONICET
Mastersizer 2000 (IADO)

Método de difracción láser (UNS)

 LAS FRECUENCIAS GRANULOMÉTRICAS

Las frecuencias granulométricas son porcentuales, es decir se

determina el porcentaje de materiales que se encuentran en cada
intervalo de grados.

Las frecuencias granulométricas se determinan a partir de los

valores en peso. Son Frecuencias en peso.

•Cuando se trabaja mediante manipuleo, por ejemplo en los

materiales psefíticos, o recuentos microscópicos de psamitas o
ultramicroscópicos de pelitas las frecuencias originales son
Frecuencias numéricas
 DISTRIBUCIÓN DE FRECUENCIA GRANULOMÉTRICA
En el tratamiento estadístico de los estudios granulométricos se
asume que tomando los intervalos de la escala Udden- Wentworth,
la distribución de tamaños de grano en un sedimento es normal o
Gaussiana.
 REPRESENTACIONES GRÁFICAS
Tres son las representaciones gráficas que se realizan y acompañan a
todo análisis granulométrico: histograma, curva de frecuencia y curva
acumulativa
Unimodal
Histograma
Es la representación gráfica de la
distribución de frecuencia más simple.
Barras verticales con áreas proporcionales
a la cantidad de material de cada clase
Bimodal
Permite una visualización rápida de las
características generales del sedimento,
pudiendo observarse su distribución
modal, la asimetría y diferencias
cualitativas de la curtosis.
Polimodal
En las absisas se grafican las clases
granulométricas en escala phi o Udden-
Wentworth y en ordenadas la frecuencia en
porcentaje (%).
 24-25 nov.98
Polígono 2m
de frecuencia

40
35

Frecuencias %
30
25
20
15
10
5
0
2 3 4 5 6 7 8 9 10 11 12 13

Diámetro de particula (phi)

Curva de Frecuencia

Es la representación gráfica
más exacta de una distribución
granulométrica dada. Para casi
todos los sedimentos, esta curva
tiene forma de campana, con
variaciones según el tipo de
sedimento que se trate. Diámetro de partícula (phi)
 CURVA ACUMULATIVA O DE FRECUENCIA ACUMULATIVA
Es una representación gráfica de la frecuencia granulométrica, cuya
construcción puede realizarse de los datos analíticos. Su trazo en
papel milimetrado tiene forma de "S" abierta (A), mientras que en papel
de probabilidad es una línea recta (B) (si la distribución es logarítmica
normal) o casi recta.

En el eje de
ordenadas:
porcentaje en
peso
(acumulativo) y
en el eje de
abscisas se
marcan los (A)
tamaños
(B)
Tomado de Sam Boggs Jr., 2009
 PARÁMETROS ESTADÍSTICOS TEXTURALES

Uno de los objetivos de la distribución es establecer una serie de

parámetros estadísticos que describan la textura del sedimento
analizado.
En el análisis estadístico simple existen una serie de parámetros que
permiten comparar diversos análisis entre sí.
Las medidas estadísticas pueden ser gráficas o analíticas, y en general
se agrupan en:

1.- Tendencia Central o Promedios (Mediana, Media y Moda)

2.- Dispersión o Selección (Sorting)
3.- Asimetría (Skewness)
4.- Agudeza (Kurtosis)
Las medidas gráficas son obtenidas directamente a partir de valores
de las curvas ploteadas empleando fórmulas
Para el método analítico de los momentos, los parámetros se
calculan a partir de las frecuencias y del valor medio de cada intervalo
granulométrico, usando otras fórmulas.
 Tomado de Sam Boggs Jr., 2009

1 = - 0,65 

5 = - 0,10 

50 = 1,50 
Mediana: representa el punto
medio de la distribución
granulométrica. Es el diámetro
1 correspondiente al 50% de la
distribución de las partículas.
 Medidas de Tendencia central: Mediana, Moda y Media
Mediana (Md): representa el punto medio de la distribución
granulométrica. Es el diámetro correspondiente al 50% de la distribución
de las partículas. Se lee directamente de la curva acumulativa.
Representa el nivel de energía media en el ambiente sedimentario siempre
que estuvieran disponibles todos los tamaños de grano

Moda (Mo): es el diámetro de grano más

abundante. Punto medio del intervalo o
clase más frecuente. Su determinación es
inmediata al observar el histograma.

Media (Mz): es el parámetro que más se aproxima al promedio

granulométrico de una distribución dada. Calculada por medio de la fórmula
de Folk y Ward (1957). Representa la energía cinética media del ambiente
sedimentario

Mz  =  16 +  50 +  84
3
Medidas de dispersión:
Selección (Std o ): Indica como se distribuyen los individuos
alrededor del valor central. Es una medida matemática del grado de
selección de un sedimento o sedimentita que se expresa a través de
la desviación estándar.
Std  =  84 -  16 +  95 -  5
4 6,6

Medidas de Asimetría:
Asimetría (Sk): Relaciona el
grado de simetría que
guarda la granulometría Sk =  16+  84 – 2  50 +  5 +  95 - 2  50
promedio respecto a las 2 ( 84 -  16) 2 ( 95 - 5)
colas de una determinada
distribución
Asimetría +

Simétrica

Asimetría (-)
Medidas de angulosidad:

Agudeza (o Kurtosis) Mide la agudeza de la distribución

granulométrica en una curva de frecuencia. Muestra el grado de
concentración de los datos alrededor de la media

Curtosis: K  =  95 -  5
2,44 ( 75 -  25)
 NOMENCLATURA PARA DESCRIBIR AL SEDIMENTO.
Existen varias propuestas de nomenclatura para los valores de
selección, asimetría y agudeza (Trask, 1932; FoIk y Ward, 1957;
Friedman, 1962).
 SIGNIFICADO GEOLÓGICO DE LOS ANÁLISIS
GRANULOMÉTRICOS
Una de las principales utilidades de los análisis granulométricos es el
aporte a los estudios ambientales y paleoambientales.
Los gráficos en los que se representan la variación de un parámetro
con respecto a otro se denominan diagramas de variación.
Diagramas de la media vs. Asimetría es aplicada a sedimentos
recientes.
Folk y Ward (1957) encontraron que en muestras del río Brazos, la
agudeza y la asimetría se debían a una mezcla de dos poblaciones
en distintas proporciones.
+

Friedman (1961)
Asimetría

Eólico Fluvial Turbiditas

0
Playa

-
0 1.0
Selección
Passega (1957, 1964) graficó C (porcentil 1), en función de Md
(mediana) para tratar de determinar los agentes o procesos
depositacionales .
Mediante la posición de los puntos sobre el diagrama C-M, que
dependerían del modo de transporte de los sedimentos, se podría
inferir si son depositados en forma de suspensiones pelágicas,
turbidíticas, carga de lecho, etc., dando alguna referencia sobre la
interpretación del ambiente.

Diagrama CM (Passega,
1964, 1977)
Visher (1969)) relacionó los diferentes segmentos rectos, separados
por puntos de truncamiento, con tipos de transporte como rolido,
saltación y suspensión, y analizó curvas típicas de varios ambientes
modernos y antiguos.

Vincula las subpoblaciones de

la distribución acumulativa con
los mecanismos de transporte
de los sedimentos.

T.G = truncamiento grueso

T.F.= truncamiento fino

LA DISTRIBUCIÓN ACUMULATIVA
EN DISTINTOS TIPOS DE
DEPÓSITOS SEDIMENTARIOS

Cada subpoblación difiere de la otra

en la media y la desviación estándar.

El número, cantidad, rango de

tamaño, mezcla y selección de las
subpoblaciones de una muestra
varía sistemáticamente en respuesta
a la procedencia y proceso y
dinámica sedimentaria.

Estas ideas llevaron a hacer una

aproximación del ambiente
depositacional.
Es importante destacar en la actualidad se considera que por sí solos
los parámetros texturales no permiten interpretar el paleoambiente de
depositación puesto que la distribución granulométrica no es resultado
exclusivo del ambiente de sedimentación.

Sin embargo las características texturales de los depósitos

sedimentarios si permiten hacer interpretaciones sobre el proceso de
transporte, el tipo de mecanismo de transporte, las condiciones del
medio de sedimentación (ej. energía del flujo, etc.) y qué tipo de
sedimento disponible está siendo transportado y depositado.

Hay que considerar que, varios procesos diferentes pueden haber

actuado en un mismo ambiente, asimismo, procesos similares pueden
tener lugar en distintos ambientes.

Los análisis granulométricos se utilizan para caracterizar al sedimento

o roca y para ofrecer información acerca de las condiciones de flujo,
de los mecanismos de transporte y depositación y de los ambientes
depositacionales.
 MORFOLOGÍA DE LAS PARTÍCULAS
ANÁLISIS TRIDIMENSIONAL DE LA FORMA
Propiedades geométricas: esfericidad, geometricidad, platidad

1-Esfericidad: expresa la
geometría tridimensional
de la forma. La
esfericidad es el grado
en que la forma de un
clasto se asemeja al de
una esfera (Wadell,
1932).

Escalas de comparación visual para estimar la redondez y esfericidad (Powers 1982)

2- Geometricidad oblado esférico

Diagrama de Zingg (1935)

Para psefitas
laminado prolado

a=L= diámetro mayor del clasto b/a

b= I= diámetro intermedio
c= S= diámetro menor

Cuatro categorías geométricas:

c/b

área de unión de las cuatro categorías:

Ef = esférico; Ob = oblado
Lm = laminar; Pr = prolado
indica las geometricidades más frecuentes
de los clastos de las rocas sedimentarias.
La geometría de los clastos depende de la
roca madre más que del fenómeno de
abrasión.
Selección:
Vinculado a la capacidad del agente de seleccionar (clasificar)
determinados tamaños. Se relaciona con la fluidez del agente.
Los agentes muy fluidos tienden a formar depósitos
granulométricamente homogéneos, es decir con buena selección
Cartilla de
comparación visual
de la selección
 Madurez textural

La madurez textural es una medida cualitativa sobre la duración y el

nivel de energía del trasporte y depositación que sufrió un sedimento
Madurez text. Baja= sedimento inmaduro, mucha matriz, baja selección,
clastos muy angulosos.
Madurez text. Alta= sedimento maduro, poca matriz, homogeneidad de
tamaños, granos redondeados.
 Proceso de modificación textural

Terminado

Muy
avanzado

Comienzo

Energía cinética del proceso

Modificado Folk,1974

La madurez textural máxima se logra cuando los agentes sedimentarios

tienen mayor fluidez.
Depende principalmente de dos factores

➢viscosidad del fluido

➢Cantidad de Ciclos sedimentarios que el sedimento ha soportado

Tomado de Stow, 2005
Orientación (algunos autores utilizan directamente el término
fábrica)
Es la disposición preferencial o falta de ella, de los elementos que
constituyen una roca. Se produce durante la acumulación
Las partículas tienden a ordenarse por acción de la gravedad o por la
dinámica del flujo que las deposita, en función del tamaño, forma y
densidad.

Orientación de partículas en relación al flujo de una corriente: A. Partículas

orientadas paralelamente al flujo. B. Orientación perpendicular al flujo. C. Partículas
imbricadas. D. Orientación no preferente, en ausencia de flujo (Boggs, 1995).
Para conocer la orientación en un clasto se requiere de dos medidas:
➢el azimut
➢ángulo de inclinación del eje.

En materiales psefíticos, ejes A, B o C (A y B más utilizado).

En materiales más finos: orientación de los clastos cristalinos
(secciones delgadas)
 IMBRICACIÓN S flujo N

Es una disposición traslapante

sucesiva (“en tejas”) de clastos que
inclinan en dirección opuesta a la
orientación del agente de transporte.
A
Para estudios estadísticos
En la figura A la mayoría de los se requiere unas 100/200
clastos imbricados inclinan al sur, mediciones
con lo cual la orientación del agente
de transporte es hacia el norte.

Si bien la orientación preferencial

puede darse en depósitos de distinta
granulometría, de psefíticos a
pelíticos, en los psefíticos es más
evidente.
 EMPAQUETAMIENTO

Es el estilo del arreglo o espaciado de las partículas sólidas en un

sedimento o roca sedimentaria.

Existen distintos tipos de empaquetamientos, en función del tamaño,

forma y orientación de las partículas y de la energía del medio.

E. cúbico

B
baja energía
E.Romboédrico
(Denso)

A
alta energía
▪Los sedimentos bien seleccionados poseen empaquetamiento más
abierto.
▪El empaquetamiento es asimismo más abierto en presencia de
clastos ecuantes o esféricos.

Los estudios sobre el empaquetamiento implican también considerar

cómo los granos entran en contacto entre sí

b a

matriz sostén o matriz soportada clasto sostén o clasto soportado

▪Los depósitos clasto-soportados: originados por agentes poco

viscosos o fluidos de tipo newtoniano
▪Los depósitos matriz soportados :producto de fluidos viscosos (como
los flujos de detritos y los glaciares).
❑ Empaquetamiento deposicional: la acumulación de los clastos
que genera una textura de clasto- soporte tiene los contactos
mutuos tangenciales (puntuales o biconvexos).

❑ Empaquetamiento postdeposicional: los procesos diagenéticos

producen alteraciones en los contactos entre granos, los que
pueden pasar a cóncavo- convexos y suturales

Para las descripciones se utilizan el contaje de tipos de contacto entre

granos y se basa generalmente sobre cartillas visuales.

El aumento de la densidad de empaquetamiento se traduce en una

disminución progresiva de la porosidad
 POROSIDAD

La porosidad total o absoluta es la relación entre el volumen de

poros o huecos de una roca y el volumen total de la roca.

Porosidad %= Vp x100
Vt

Según el tamaño de los poros

- porosidad macroscópica: tamaño de poro > 2 mm

- capilar: diámetro de poro entre 0,1 y 2mm.

- microporosidad: 0,1mm-0,1μm

- porosidad coloidal: diámetro de poro< 0,1μm.

En referencia al tiempo de formación de la porosidad respecto al
sedimento o roca sedimentaria se distinguen:

*Porosidad primaria es la que se origina durante la sedimentación

*Porosidad secundaria, se origina por la evolución

postsedimentaria del sedimento o sedimentita;
A
R
E
N
I
S
C
A
S

En secciones delgadas de rocas sedimentarias no se analiza la

porosidad en medidas de volumen sino por las de superficie.

Porosidad= superficie de poros /superficie observada

 Porosidad Primaria
Porosidad intergranular
 Porosidad móldica

50µm
200µm
Modificado de Spalletti, 2007

Porosidad intragranular secundaria. Porosidad

intragranular s.

Porosidad móldica
Modificado de Janjuhah et al, 2017
La determinación de la porosidad usando el agua como fluido que rellena
los poros, introduce conceptos como:

-Porosidad efectiva (Pe): relación entre el volumen de agua que puede

drenar por gravedad en rocas saturadas, y el volumen total de la roca. Es el
porcentaje de volumen poros interconectados (Vpi) en relación al
volumen de roca (Vt)
Pe = ( Vpi / Vt ) x 100

Tipos de porosidad (Ferrer, 2009)

- Retención específica: volumen de agua que queda retenida en los
poros de la roca sometida a saturación, frente al volumen de la roca.

P total= P Efect. + Ret. Esp.

 POPIEDADES TEXTURALES QUE EJERCEN CONTROL
SOBRE EL DESARROLLO DE LA POROSIDAD PRIMARIA

La porosidad se relaciona con la granulometría, la selección, la forma y

el empaquetamiento de los clastos, en menor medida con la orientación
espacial.

La porosidad es mayor cuando :

➢La granulometría es más fina. Las rocas pelíticas tienen una
porosidad total inicial de más del 70 %.

➢La selección es muy alta. Contrariamente en las rocas mal

seleccionadas los poros están obturados por la presencia de matriz.

➢La geometricidad es ecuante, con altos valores de ecuanticidad,

esfericidad, circularidad y bajos de platidad.

➢El empaquetamiento es abierto (cúbico) y la textura clasto

soportada
 Porosidad abierta: volumen de poros interconectados
Porosidad Cerrada: volumen de poros no interconectados
Porosidad total = Poros. Abierta + Poros. cerrada

Tipos morfológicos de porosidad (Meinzer, 1932): a).Depósitos

detríticos bien seleccionados con alta porosidad. b).Depósitos bien
seleccionados con gravas porosas, máxima permeabilidad. c)
Porosidad por disolución. d).Depósitos detríticos mal seleccionados,
baja porosidad. e).Depósitos bien seleccionados, con fuerte
cementación, que disminuye la porosidad. f).Porosidad por fracturación.
La capacidad de una roca para almacenar un fluido, se puede definir a
través de la porosidad efectiva, utilizándose los términos de

•porosidad muy alta (> 25%),

•porosidad alta (25-15%),
•porosidad media (15-8%),
•porosidad baja(8-5%) y
•porosidad muy baja (<5%).
 PERMEABILIDAD

Es una medida de la facilidad con que un fluido atraviesa un material

poroso. Está controlada por el tamaño, forma de los poros y su grado de
conexión. Se determina a partir de la cantidad de fluido que atraviesa una
longitud de roca porosa de sección constante en un tiempo
determinado.
La permeabilidad depende además, de las propiedades del fluido como
viscosidad, fuerza capilar y del gradiente.

Así, muchas areniscas finas con elevada porosidad efectiva, pueden tener baja
permeabilidad, porque las fuerzas capilares obstaculizan el pasaje de los fluidos a
través de las estrechas gargantas porales.
 Cuantitativamente se calcula aplicando la ley de Darcy.

La Ley de DARCY expresa el movimiento del agua en un medio poroso, es

en su expresión más general:

Siendo: “k” el coeficiente de permeabilidad, y Q el volumen de fluido que

por unidad de tiempo atraviesa una sección S, con un gradiente hidráulico de
i (diferencia de presión dividido por la longitud atravesada, i = h/l); μ es la
viscosidad y  el peso específico del fluido.
Es uno de los parámetros físicos de las rocas que presenta mayor
variabilidad, su unidad es el darcy que equivale a 0,987x10 -8cm 2/s.
.
Si no se tienen en cuenta las propiedades del fluido, caso del agua, la
permeabilidad o conductividad hidráulica tiene las dimensiones de
una velocidad y se expresa en m/día o cm/s.
Valor de la permeabilidad en relación al tamaño de grano de
sedimentos de algunos ambientes sedimentarios.
