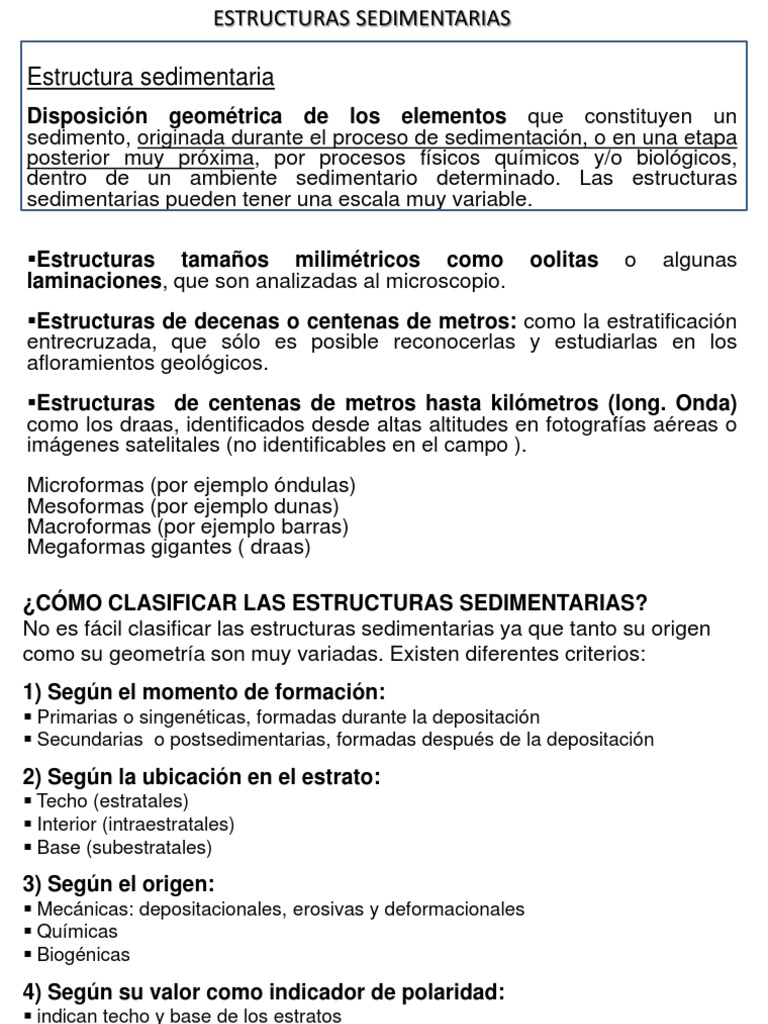

ESTRUCTURAS SEDIMENTARIAS

Estructura sedimentaria
Disposición geométrica de los elementos que constituyen un
sedimento, originada durante el proceso de sedimentación, o en una etapa
posterior muy próxima, por procesos físicos químicos y/o biológicos,
dentro de un ambiente sedimentario determinado. Las estructuras
sedimentarias pueden tener una escala muy variable.

▪Estructuras tamaños milimétricos como oolitas o algunas

laminaciones, que son analizadas al microscopio.
▪Estructuras de decenas o centenas de metros: como la estratificación
entrecruzada, que sólo es posible reconocerlas y estudiarlas en los
afloramientos geológicos.
▪Estructuras de centenas de metros hasta kilómetros (long. Onda)
como los draas, identificados desde altas altitudes en fotografías aéreas o
imágenes satelitales (no identificables en el campo ).
Microformas (por ejemplo óndulas)
Mesoformas (por ejemplo dunas)
Macroformas (por ejemplo barras)
Megaformas gigantes ( draas)
¿CÓMO CLASIFICAR LAS ESTRUCTURAS SEDIMENTARIAS?
No es fácil clasificar las estructuras sedimentarias ya que tanto su origen
como su geometría son muy variadas. Existen diferentes criterios:
1) Según el momento de formación:
▪ Primarias o singenéticas, formadas durante la depositación
▪ Secundarias o postsedimentarias, formadas después de la depositación
2) Según la ubicación en el estrato:
▪ Techo (estratales)
▪ Interior (intraestratales)
▪ Base (subestratales)
3) Según el origen:
▪ Mecánicas: depositacionales, erosivas y deformacionales
▪ Químicas
▪ Biogénicas
4) Según su valor como indicador de polaridad:
▪ indican techo y base de los estratos
▪ no indican techo y base de los estratos
5) Según su valor como indicador de paleocorrientes:
▪ no direccionales
▪ direccionales: - indican dirección y sentido o indican dirección pero no sentido
 Condiciones paleoambientales
Polaridad de -salinidad
Dirección y sentido de
las capas -oxigenación
migración de los sedimentos
turbidez

Procesos de Condiciones de
Sedimentación Condiciones de Flujo
Mecanismo de Sustrato -Laminar
-mecánicos
transporte -blando Turbulento
-químicos
-biológicos -Firme Alta o baja
-duro energía
CLASIFICACIÓN DE LAS ESTRUCTURAS SEDIMENTARIAS
Todas las clasificaciones pueden hacerse desde un punto de vista
descriptivo o genético, o ambas como la que se sigue en este
curso
Est. Sed. Inorgánicas: formadas por procesos físicos, físico-
químicos o químicos
▪Mecánicas: Son estructuras sedimentarias inorgánicas
generadas por agentes dinámicos generalmente asociados a
rocas clásticas (aunque también pueden presentarse en
rocas carbonatadas). Se pueden formar por distintos agentes
de transporte: ácueo, aéreo o glaciar, de los cuales el ácueo
es el más importante.
▪Químicas: formadas por procesos químicos por precipitación
de soluciones
Est. Sed. Biogénicas (orgánicas): formadas por la actividad de
organismos.

Cualquier modificación del sustrato constituye una estructura

Sedimentaria, no importa cual sea el agente.
Estructuras sedimentarias mecánicas

Deposicionales se generan durante la

depositación, producto del proceso de
transporte-depositación, son mecánicas por
excelencia: Planares- Lineales-
Acrecionales

Postdeposicionales o deformacionales
Son estructuras que se producen por la
deformación de la estratificación primaria, se
forman por procesos físicos (no tectónicos),
en general son estructuras postsedimentarias
y prediagenéticas
Planares: Son los rasgos geométricos desarrollados en planos,
tanto por geometría externa, como por la geometría interna del
estrato.

/ Laminación
Lineales: Los rasgos geométricos de la estructura se desarrollan en
forma lineal. Pueden ser estratales, que se forman en el sustrato y
quedan representadas en el techo de los estratos, o subestratales,
estructuras sedimentarias que son el calco de las anteriores.
Acrecionales: Son generadas por adhesión de
material a un clasto pelítico o de tefra durante el
transporte.
 ESTRATIFICACIÓN Y LAMINACIÓN

Estratificación: es la disposición en estratos de los sedimentos, rocas

sedimentarias. Su la definición se basa en la de estrato, se refiere tanto a la
geometría (disposición en capas sucesivas) como a la génesis (intervalos
sucesivos de sedimentación).
La disposición de los sedimentos rocas sedimentarias en capas más o
menos paralelas (estratos).

Laminación es la disposición sucesiva de láminas dentro de un estrato”.

Laminación

Estratificación
 Estratos y láminas

Estrato
lámina

Capa, dique de diabasa

Capa no tiene
connotación genética,
sólo geométrica y es
aplicable a cualquier
tipo de roca.

Thomas Eliasson of Geological Survey of Sweden

Por su geometría pueden ser:
-Angular
-Tangencial (truncada en el techo y asintótica en la base)
-Cóncava
-Sigmoidal
Los grupos de estratos con similares características se
denominan sets

Set: grupo de estratos esencialmente concordantes, separados de

las unidades sedimentarias continuas por planos de estratificación
(superficies de erosión o no depositación).

Coset: dos o más estratos sobreimpuestos caracterizados por

presentar similar composición, textura y estructura interna
 PRINCIPALES GEOMETRÍAS DE LOS ESTRATOS:

-Tabular:

-Irregular

-Acanalada:
.
-En cuña:
.
-Lenticular:

-Ondulada
ASOCIACIONES DE ESTRATOS
Cuando se estudian conjuntos de estratos, se pueden realizar clasificaciones basadas
en criterios descriptivos, que obedecen a diferentes tipos genéticos.
Las diversas posibilidades de ordenamiento son:
a) clasificación basada en la ordenamiento de espesores individuales en el conjunto
de estratos sucesivos.
b) clasificación basada en la litología de los estratos que se superponen.

Secuencias

a) Por espesores
individuales de
los estratos

b) Por litología de
los estratos
 Secuencias estratocrecientes

Tomado de Canale et al, 2015 Tomado de Ciccioli y Marenssi, 2012

Secuencias rítmica Secuencias cíclica

0,5 m Tomado de Salvany, 2017

-En un conjunto
de estratos:

Granodecreciente Granocreciente

Secuencias granoestratocrecientes.
(Tomado de Ciccioli et al, 2013)
PLANARES EXTERNAS
Estratificación mixta: se suceden
alternativamente la migración de las
óndulas y la decantación de limo-
arcillas.
arena
A medida que la corriente tractiva se
desacelera, deposita arena y la pelita arena
rellena los senos de los ripples, dando
lugar a la estratificación flaser.
fango
Si la cantidad de arcilla es semejante a
la de arena da lugar a la estructura
ondulosa (wavy- bedding). fango

Si incrementa la cantidad de arcilla

hasta superar la de arena, se obtiene
una alternancia de capas de arcilla y
arena, en la que los ripples aparecen
aislados entre la arcilla, generando la
estratificación lenticular.
Esta estructura no tiene ninguna connotación ambiental. Se da en llanura de
mareas, albardones y corrientes de turbidez

Si la secuencia mostrara de abajo hacia arriba: flaser, ondulosa, lentiforme

(gradación normal) podría corresponder por ejemplo a una transgresión
desde una zona intertidal a una subtidal o submareal

Flaser Ondulosa Lenticular

 Estratificación mixta ondulosa, Sorbas, España

Estratificación mixta ondulosa,

Neoproterozoico, Sistema de Tandilia Estratificación mixta lenticular
Estructura masiva:
No hay diferenciación de ningún rasgo
geométrico en el depósito. Son frecuentes en
fracciones de tamaño arena vinculadas a
depósitos generados por corrientes de densidad
(turbiditas). Las capas masivas pueden
generarse por procesos biológicos, como la
homogeneización de los sedimentos por la
actividad de los organismos en el sustrato o
floculación de partículas finas (pelitas masivas).

Estratificación Gradada:
Disposición de los tamaños de los granos dentro de un estrato. Cuando
un flujo experimenta una disminución en su velocidad, pierde capacidad de
transporte, acumulando primero las partículas más gruesas y finalmente las
más finas. Cuando la velocidad del flujo se incrementa a través del tiempo, se
producen depósitos con gradación inversa.
Normal Inversa
 Gradación normal
Jurásico, Cuenca Neuquina

Anaga (Tenerife, Islas Canarias)

Gradación inversa
Laminación Paralela:
Es la disposición paralela de las
láminas a las superficies límites del
estrato y asimismo paralelas entre
sí.
En tamaños finos por decantación
en más gruesos relacionadas a
fondo de lecho plano (alto y bajo
régimen)

Estructura imbricada:
Los conglomerados o partículas
planas o alargadas se ubican
de forma imbricada cuando son
transportados por una
corriente.
Las partículas se disponen
inclinando corriente arriba.
Laminación/estratificación
Entrecruzada:

Consiste en grupos de
láminas/estratos que se
inclinan unas respecto de
otras. Esta inclinación es en el
sentido del flujo que movía las
partículas.
La laminación se produce por la
migración de óndulas (ripples)
de la misma manera en que se
forma la estratificación
entrecruzada por migración de
megaóndulas o dunas.

Laminación entrecruzada altura set < 6cm

Estratificación entrecruzada altura set >

6cm
Laminación/Estratificación
entrecruzada en artesa:
De geometría lenticular
cóncava en artesa, vista
perpendicualmente a la
dirección del flujo. Producto
de la migración de óndulas/
megaóndulas con crestas
discontínuas, linguoides y
lunadas. Alta energía.

Dirección y sentido del flujo

Estratificación cruzada en artesa - Sorbas (Almería, España)
Laminación ondulítica por
climbing ripples:

Producto de la migración de
ripples (óndulas) de grano
fino y con mucho material
en suspensión.
Estratificación cruzada tipo Montículo o “hummocky” (HCS)

Se originan a partir de formas de lecho generadas por flujos oscilatorios y/o

combinados (entre oscilatorios y de corriente).

Hummocky anisótropos (asimétricos): cuando son generadas por flujos

combinados, como en depósitos confinados (canales) de corrientes de
turbidez
Hummocky isótropos (simétricos): cuando la componente es principalmente
oscilatoria, frecuentes en depósitos de tormenta (asociados a procesos de
difusión mareal) o en zonas no confinadas de corrientes de turbidez (lóbulos).

También se demoniman
estructuras de domo y
cuenco

Presenta una superficie basal

erosiva sobre la que se han
depositado láminas
subparalelas o suavemente
inclinadas (~12 )
discordantes entre sí.
Estratificación cruzada de tipo
herringbone (espina de pez):

Formada por dos grupos de

láminas orientadas en un sentido
semiopuesto con un cierto ángulo
que le confiere una forma de espina
de pez.
Se generan por migración de
óndulas, producto de un flujo
unidireccional bipolar (ambiente
mareales)
Lineación de corriente o Parting lineation: son estriaciones paralelas a
la corriente de poco relieve (1 o 2 mm). Indican la dirección de la
corriente. Alto régimen de flujo.
 La posibilidad de que una estructura
erosiva se preserve en la roca es
muy baja. Para que una estructura
erosiva se preserve el sedimento
tiene que ser suficientemente
cohesivo y concentrado para
mantener el relieve erosivo hasta
que sea sepultado, probablemente
casi inmediatamente, por un
sedimento contrastante.

Estructuras de erosión pueden tener distintas escalas:

• Gran escala: Canales

• Mediana escala: «cut an fill» (erosión y relleno rápido)
• Pequeña escala:
-Producidas por vórtices «scour marks»
-Por impacto o arrastre de partículas «tool marks»
Estructura erosiva de corriente de gran escala

Canales- Paleocanales
Son depresiones alargadas, generalmente sinuosas, por donde circulan o
se encausa las corrientes unidireccionales. Pueden ser de pocos metros a
varios centenares de metros. El perfil transversal puede ser simétrico a
asimétrico, cóncavo hacia arriba

En sedimentos antiguos, son relativamente frecuentes las estructuras

erosivas y rellenadas por otros materiales. En este caso, utilizaremos el
término de “canal” para designar cualquier estructura correspondiente a
“surcos” “abiertos” por erosión, desde unos pocos metros a grandes
dimensiones, que posteriormente son rellenados por sedimentos.
Generalmente están rellenos por sedimento más grueso que el infrayacente o
lateral, comenzando habitualmente con un conglomerado basal. Muchos
canales están rellenos por areniscas con estratificación entrecruzada.

Se encuentran en diversos ambientes sedimentarios, desde fluvial a los

abanicos turbidíticos abisales, pasando por deltas, llanuras de marea,
abanicos aluviales, etc.

Son criterio de polaridad y junto con otros criterios de paleoambientes.

 Paleocanal mostrando
estratificación cruzada
en el relleno
Paleocanal
(Marruecos)

Paleocanal Cjo. Casa

Blanca, Jaén (España)
Estructuras erosiva de mediana escala
Estratificación de corte y relleno (Cut-and-fill bedding): es el retrabajo de
capas sedimentarias por flujos ácueos de nuevos canales. Sirven como
criterio de polaridad y paleocorriente (dirección). Son comunes en depósitos
fluviales de canales menores.
Cut and fill=
Erosión y
relleno rápido

Estructura de corte y
relleno (escala menor),
Grupo Marinoan del
Precámbrico, Sellick's
Hill, Sur de Australia.
Costilla y surco

Resultan de la erosión sobre las crestas de las

óndulas. Dan morfologías «lunadas» cóncavas
aguas abajo. Indican dirección y sentido
paleocorrientes.
Estructuras erosivas de corriente de pequeña escala

Marcas de Corriente

Se forman por: (a) el propio flujo de la corriente, (b) por el impacto, arrastre o
huellas de objetos

a) Marcas de erosión de la corriente: Marcas de escurrimiento

(scour marks) por vórtices
Hoyos de flujo (flute mark)
Surcos y crestas longitudinales
(longitudinal ridges and furrows)
Gutter mark
Marcas de obstáculos

b) Marcas labradas por un objeto: Marcas continuas

(tool mark) Surco (groove)
Marcas acanaladas (chevron)

Marcas dicontinuas
Punzamiento (proud)
Roce (bounce)
 Raramente se conservan las marcas originales de corriente

➢ Diferencia entre los términos «mark y «cast» (marca y molde)

Calco = Molde = Cast

Marca = Mark

➢ Las estructuras de erosión siempre

son un buen criterio de POLARIDAD

➢ Las estructuras de erosión pueden dar

dirección y sentido de la corriente.

➢ Se suelen dar en sedimentos

cohesivos no consolidados.
Marcas de escurrimiento (Rills marks)

Trazas de erosión muy estrechas producidas en el techo de un depósito

arenoso. Se generan por escurrimiento cuando la lámina de agua es muy
delgada. Se encuentran en zonas litorales poco profundas, (zona intermareal
de las playas). Raramente se litifican y pueden tener diferentes morfologías

Marcas de escurrimiento, en sedimentos actuales

Surcos y crestas longitudinales (longitudinal ridges y furrows)

Conjunto de pequeñas crestas y surcos alternantes desarrollados

paralelamente a la corriente. La separación entre ambos puede ser de 0,5-1
cm y el relieve de unos pocos mm .
Altas velocidades tienden a producir cordones paralelos bajas velocidades,
los cordones son más coalescentes con ángulos mayores de convergencia.
Calco de Surcos y crestas longitudinales. Indican dirección del flujo y polaridad.

Producido a altas velocidades

Producido a bajas velocidades

Gutter mark (preservado como calco= gutter cast)

Surcos producidos por la erosión de un flujo que transporta granos gruesos.

Se genera por “vortices” helicoidales con sus ejes horizontales paralelos al
flujo.
Aparecen como cordones alargados y aislados en la base de estratos (gutter
cast) de areniscas o de calizas de grano grueso que penetran en estrato
arcilloso infrayacente.
Dimensiones: hasta 10 cm. de ancho y espesor similar. En planta son de
rectos a sinuosos y se pueden extender varios metros.

CALCO

Dan dirección de la corriente

Hoyos de flujo (Flute mark):

Son depresiones discontínuas en

forma redondeadas y ovaladas
provocadas por vórtices del flujo, que
cuando chocan con el lecho
sedimentario cohesivo originan la
depresión. Son generalmente
elongados en la dirección del flujo, si
son asimétricos en perfil longitudinal
indican el sentido de la corriente.
Esta estructura presenta su calco
Flute cast o Turboglifo
Marcas de obstáculos

➢ Canalículos, canales generados en el sedimento por un flujo ante un

obstáculo.

➢ Semilunares o en herradura (crescent mark): un obstáculo con una

corriente genera un remolino (vórtice) que forma una media luna
aguas arriba. En planta tiene forma de herradura. En perfil longitudinal
es asimétrico (dan sentido de la corriente). Su tamaño dependerá del
tamaño del obstáculo. En la salida de estas marcas puede haber
surcos de escurrimiento, marcas romboidales, o de ser eólicos
sombras de arenas.

➢ Sombras de arena: Se da especialmente en ambientes eólicos

cuando existe ante el flujo aéreo un obstáculo y se acumula arena en
forma de cono. Muestran un relive positivo, donde la arena se
seposita detrás de pequeñas iregularidades
Marcas semilunares o crescent mark

Indican dirección y sentido

Sombras de arena
Marcas producidas por objetos (tool marks)
Marcas continuas
Groove y Chevron (Surco y Marcas
acanaladas en V)

Estriaciones longitudinales originadas por el

arrastre sobre un fondo cohesivo no
consolidado de un objeto sólido.

Los chevron tienen una estructura

sobreimpuesta en forma de V sucesivas con
el vértice apuntando en el sentido de la
corriente. Probablemente los chevron se Groove cast (calco). En la
deben a la deformación plástica por imagen se ve la base de
encontrarse en el sustrato algo más un estrato. Los calcos
consolidado. son más frecuentes de
encontrar que las marcas
Indican polaridad del estrato y
paleocorriente: dirección. Si se
conserva el objeto, también señalan
el sentido
Punzamiento (Prod) y Roce (Bounce) marks
Marcas discontinuas
Se producen por impacto y posterior rebote de un objeto arrastrado por una
corriente sobre un fondo fangoso. Los de punzamiento son asimétricos
(pudiendo quedar el objeto clavado en el fondo arcilloso y conservarse su
calco) e indican dirección y sentido de la corriente. El de roce es prácticamente
simétrico, y no se conserva el objeto puesto que rebota. indican sólo dirección.
Ambos son criterios de polaridad y muy frecuentes en las series turbidíticas,
asociados a Flute, Groove y otras estructuras.

Groove, Prod y Bounce casts

Calcos de surco Calcos de punzamiento
 Estructuras sedimentarias deformacionales:

En general son postsedimentarias y prediagenéticas.

Ligadas a:
➢ Movimientos regidos por la gravedad (carga, arrastre, deslizamiento, etc).

➢ Fluidificación (licuefacción) de los materiales.

➢ Escape de agua de los sedimentos durante la compactación.

Pliegues por deslizamiento gravitatorio (Slumps)

Las estructuras slumps, son deformaciones contemporáneas a la

sedimentación, formadas por deslizamiento de una masa de estratos
previamente depositados.

Se originan cuando un movimiento sísmico desestabiliza la masa de estratos

mediante su licuefacción y éstos tienden a deslizarse por la pendiente (1º a
4º). Una vez iniciado el deslizamiento las capas tienden a plegarse y
fracturarse con geometrías que indican claramente el sentido del deslizamiento
y, por tanto, de la pendiente.

La estructura resultante es un conjunto de materiales plegados y en muchos

casos fracturados, intercalados entre estratos paralelos, que cortan las partes
superiores de los materiales afectados.
Pueden presentar desde un par de metros a centeneares de metros.
Nariz del anticlinal orientado pendiente abajo.

Son criterio de polaridad y paleopendiente

Slump, Jurásico de Cuenca Neuquina
Laminación Convoluta (Convolute Lamination):

Estructuras con una disposición de las láminas contorsionadas y

replegadas, dentro de un estrato, de origen no tectónico.

Aparece, en sedimentos con tamaños de grano de arena fina y muy fina

Su geometría es compleja, las láminas presentan pliegues de forma y

“apretamiento” diversos; los planos axiales de los pliegues pueden ser
perpendiculares u oblicuos a la estratificación.

La deformación crece hacia la parte superior y las “crestas” pueden estar

decapitadas por erosión y depositación posterior de sedimentos en
estratos, no deformados.

Indicadoras de polaridad

Su génesis se explica por el deslizamiento de sedimentos plásticos y

deformación de carga simultánea, junto con la licuefacción parcial del
material.
Sedimentos finos con laminación convoluta.

Eoceno de la Isla Marambio,

Antártida
Calcos de carga (load casts):

Relieves irregulares que sobresalen de la base de los estratos, en especial de

areniscas. Para que se formen y conserven es necesario que el nivel
infrayacente a las areniscas sea más blando (fangolitas, limolitas, etc.).

Se diferencian de las estructuras subestratales ligadas a corrientes por su

forma irregular.

Cada estructura individual puede ser de orden milimétrico a decimétrico

Su génesis se debe a inestabilidades gravitacionales originadas por

depósitos de sedimentos relativamente densos sobre otros de menor
densidad (Loewe, 1975) :

➢factores contemporáneos del depósito (relleno de marcas de corriente,

depósito diferencial ligado a ripples de corriente, etc) o a
➢procesos ligados al escape de agua de los sedimentos, durante la
compactación.

En todos los casos, una vez iniciada la estructura, la fluidificación juega un

papel fundamental.
 Ejemplos de modelos
genéticos de
deformaciones, en
relación con factores
contemporáneos al
depósito.

A).”Load cast” debido al

relleno de una marca de
corriente.
Si la deformación es débil
se reconocerá la
estructura original.
B).La irregularidad inicial corresponde a ripples asimétricos en la capa de
areniscas.
B´).Caso especial del anterior; en una zona se van deformando por carga
ripples aislados que llegan a ella por migración y se van apilando, quedando
deformados por carga.
C).Capa de arenas de espesor uniforme sobre fango. Un “evento” (sismo, etc)
sacude los materiales y la deformación se acentúa por efecto de la
fluidificación de la capa de arenas. Flame
Calcos de carga (load casts)

Estructura en flama (Flame)

Estructuras de bola y cojín o en almohadilladas (ball and pillow)

Genéticamente son similares a las de carga, la diferencia es que en este caso

hay rotura de estratos, con lo que se delimitan “pseudonódulos” del material
que formaba el estrato original de areniscas.
Predominan las formas planas o cóncavas hacia el techo y convexas hacia la
parte inferior (“almohadillas”).
A

Se utilizan como criterio de

polaridad C

Material fangolítico
E
▪Se forman en sedimentos arenosos saturados de agua, por el efecto de un
descenso vertical (provocado por efecto de sobrecarga) en el seno de un
fango hidroplástico.
▪La estructura interna: laminación o la estratificación de las areniscas (o
calizas) se adapta a la forma del nódulo, en especial en su parte convexa.
▪La simetría interna y externa de los “pillows” indican escasa movilidad
lateral, que marca la diferencia fundamental con los nódulos originados por
“slumping”.
▪Su mayor interés está en su utilización como criterio de polaridad.

Techo

Cuenca Neuquina
Diques y filones capa clásticos

Cuerpos irregulares de areniscas, de algunos cms. o dms. de ancho, que se

disponen cortando estratos en fangolitas y margas.
Génesis: por licuefacción de arenas de grano fino-muy fino, por efecto del gran
espesor de sedimento suprayacente que hace que la arena se comporte como
plástica y se “inyecte”, tanto hacia arriba como hacia abajo en fracturas.

Dique clástico Fotografía: Juan Matías Catinari Sector oriental

del lago San Martín. Santa Cruz
Estructuras de escape de fluidos
Se produce por el escape de fluidos hacia arriba y a medida que ascienden
friccionan y deforman los sedimentos

Fm Los Molles, cuenca Neuquina

Techo
Estructura en platos
Se forman cuando
los escapes de
fluidos tienen cierta
regularidad y
cercanía entre sí
Volcanes de arena

Son estructuras que aparecen en una superficie de estratificación individual, su

forma se asemeja a un cono volcánico, con diámetros de hasta 10-15 cm. y
altura de hasta 2 cm. Su génesis está ligada a filones y diques de arena y se
diferencia de ellos en que el material arenosos llega a la superficie del fondo
deposicional y se derrama.
Vista en planta

Vista en perfil
Grietas de desecación (mud-cracks)
Son estructuras muy abundantes en superficies desecadas, de diversos
ambientes sedimentarios (llanuras aluviales, playas, zonas supra e
intermareales, etc), en las que se “abren” fisuras, que a veces se rellenan
parcialmente por otros sedimentos. Su génesis se debe a la desecación
generando contracción del material pelítico y tensiones horizontales, cuya
intensidad disminuye desde superficie hacia abajo.

Grietas de desecación vista en planta.

Vista en planta en perfil Jurásico, Cuenca Neuquina
Estructuras acrecionales

Rodados acorazados:
Son clastos de pelita humectados que cuando son rodados sobre superficies
arenosas o gravosas, adhieren en su superficie granos de arena o grava.
Son típicos de ambiente de playa.

Clasto del fondo de una rampa en un episodio de tormenta.

Marruecos
 ESTRUCTURAS SEDIMENTARIAS INORGÁNICAS QUÍMICAS

Disolución
ESTRUCTURAS
SEDIMENTARIAS Deformacionales
QUÍMICAS
Precipitación/Concrecionales

➢ Se originan como consecuencia de procesos químicos, pudiéndose

dividir en estructuras de precipitación y de disolución, aunque
estas últimas implican también la precipitación y deformación

➢ Se pueden encontrar tanto en la superficie como en el interior

del estrato (más frecuentes).

➢ Pueden ser sinsedimentarias o generarse en estadíos

diagenéticos tempranos o tardíos
Bandas Liesegang

Bandas irregulares de color formadas por concentración de óxidos de hierro,

denominadas anillos o bandas de liesegang
Las bandas son a escalas milimétricas y pueden lucir como laminaciones
sedimentarias.
Se distinguen de las estructuras sedimentarias primarias porque cortan los
planos de estratificación o estratif. cruzada y no hay variación del tamaño de
grano entre película/lámina de las bandas.
Estructura Geopetal
Las estructuras geopetales son frecuentes en el relleno de poros en rocas
carbonáticas, con sedimento interno en la parte inferior y cemento en la
superior. Es un criterio de polaridad, como la base y el techo de un estrato. Es
común en fósiles

Fm. Vaca Muerta (Tithoniano-Valanginiano),

Cuenca Neuquina, Mendoza.

Estructura Geopetal en
nautilóideo fósi.
Ordovícico sup. Caesar
Creek Lake's Ohio, USA.
ESTRUCTURAS DE PRECIPITACIÓN:

Son debidas, fundamentalmente, a procesos de precipitación:

Cuerpos crecionales:

- Concreciones:

1-Singénicas: se forman durante la depositación

A- Eusingénicas: se forman en la superficie del lecho, interfase
sustrato-agua: Oolitas; Pisolitas

B- Parasingénicas: en sedimento por debajo de la interfase

sustrato-agua esferulitas, nódulos, septario, melikario.

2 –Epigénicas: se forman después de la depositación.

cristal de arena, muñeco de loess

- Secreciones
Geodas, Drusas
CONCRECIONES: el crecimiento es centrífugo.

Se forman por precipitación, alrededor de un núcleo, generalmente de igual

composición que el cemento en la roca “huésped”.
Suelen tener estructura concéntrica. Su tamaño hasta 3 m

Eusingénicas: se forman en la superficie del lecho, interfase sustrato-agua

1. Oolitas (ooides): cuerpos esféricos, generalmente tamaño arena. Tienen
estructura concéntrica con crecimiento centrífugo a partir de un núcleo (valva,
clasto). Diámetro típico de 0,2-0,5 mm
Parece tener relación directa con el oleaje, indicando ambiente somero de alta
energía.

Representación gráfica del movimiento

necesario para la formación de oolitas
Oolitas a la lupa (Medina-Pedraza, 2011)
 2. Pisolitas similares a las oolitas pero mayores a 2 mm

Fm Grotto Beach, Pleistoceno sup.

Pisolitas, Lago Malheur, Oregon. USA. San Salvador Island, Bahamas

Pisolita de manganeso. Estructuras esféricas que

cubren parte de los océanos. Constituidas por óxidos
de Mn y Fe, pero además contienen Ni, Co Cu. Tienen
un crecimiento extremadamente lento, algunos han
requerido millones de años para crecer unos pocos cm.
Estructura concéntrica, en capas (tipo cebolla) que
crecen en torno a un núcleo central de roca o conchilla.
Pisolita de manganeso
Parasingénicas: sedimento por debajo de la interfase sustrato-agua

1. Esferulitas:
Formas esféricas con estructura radial de hasta algunos cm de diámetro.
Semejantes a los “oolitos”, pero más grandes y se forman por precipitación
tardía de un gel coloidal. Pueden ser de calcita, siderita.

Imagen al microscopio
2. Nódulos: Formas subesférica irregulares, sin estructura interna y de
composición diferente a la de la roca hospedante. Son generados por la
precipitación o reemplazo de un mineral. Los nódulos desplazan el
sedimento durante su formación
Son de composición variable, los más frecuentes son los de “chert”
(ftanita=cuarzo, calcedonia, ópalo), que aparecen normalmente en calizas y
dolomias.
Concentraciones de minerales autigénicos que no encierran granos detríticos
(Selles-Martínez, 1996), y que en parte reemplazan a los minerales originales
(Bates y Jackson, 1987).

Nódulos - Sierra Morena (Ciudad

Real, España)

Nódulos de chert en Calias (Sierra del Labradillo, Cádiz)

3- Septarias:

Estructuras subesféricas de entre 15-40 cm con dos sistemas de grietas, uno

radial y otro concéntrico, la intersección de los dos da un trazado poligonal.
El material que rellena las grietas es calcita, el resto es fangolita.
Génesis: formación de una capa externa “gelatinosa” alumínica seguido de
endurecimiento y deshidratación interna que provoca grietas que son
rellenadas.

El calco de estos septos Melikaria

Rosetas: Las más frecuentes son las constituidas por cristales de baritina,
calcita o yeso.
Secreciones: el crecimiento es centrípeto
- Geodas : Formas subesféricas, huecas, con envoltura externa de calcedonia
y el revestimiento interno en forma de “drusa” (cristales de cuarzo y calcita y
más raros de dolomía, pirita, etc). Su génesis exige la existencia de una
cavidad previa (puede ser el interior de un fósil) con un fluido salino.

Geodas. Minas de Wanda, Argentina

- Drusas: crecimiento de cristales en planos de

debilidad, diaclasas. Crecimiento centrípeto en
cavidades.
Estructuras de disolución
Estilolitas: Son estructuras postdeposicionales, en las cuales por presión y
disolución desaparece material disuelto.
Las estilolitas son superficies dentadas irregulares (tienen forma de
electrocardiograma) muy frecuentes en rocas carbonáticas. Se forman por un
proceso de disolución por presión, en el que las porciones de los minerales
que se encuentran bajo condiciones de estrés, como son las zonas de
contactos entre granos, se someten a la disolución preferencial debido a un
aumento de la solubilidad inducida por la presión (Kaplan, 1976, Railsback, 1993).
Estas estructuras se forman en dirección perpendicular a la máxima
compresión, la cual comúnmente es vertical (debido a la presión de carga),
dando una superficie con estilolitas horizontales
Cono en Cono (cone in cone) Conos encajados:
Formada por conos que se encajan unos dentro de los otros, se presentan
aislados o agrupados, pero siempre con la base hacia arriba. Se encuentran
especialmente en calizas y lutitas. El material de conos es calcita fibrosa, a
veces siderita y yeso.
Según Usdowski (1963) los cono en cono de calcita se forman durante una
recristalización diagenética temprana de capas de fango calcáreo aún sin
consolidar

Techo

Vista en planta de la estructura cono en cono

Estructuras Sed. Químicas deformacionales
Pliegue enterolítico: Cuando un estrato que contiene anhidrita se hidrata y pasa
a yeso replegándose

Estructuras nodulares y
pliegues enterolíticos
 ESTRUCTURAS SEDIMENTARIAS ORGÁNICAS
En sedimentos y sedimentitas son frecuentes las señales de actividad
orgánica y en su mayoría corresponden a organismos marinos.
-Estructuras Orgánicas de origen animal
-Trazas fósiles: -Excavaciones (burrows)
- Impresiones (furrows)
-Perforaciones (borings)
-Estructuras Orgánicas de origen vegetal
- Estromatolitos
- Rizolitos

Existen dos grupos de estructuras orgánicas en función de la actividad de

organismos:
➢ Organismos constructores de sedimentos

➢ Actividades de organismos sobre sedimentos preexistentes

➢ ORGANISMOS CONSTRUCTORES DE SEDIMENTOS

a-Organismos con esqueleto calcáreo, coloniales, que pueden construir

grandes arrecifes (Corales, Estromatopóridos, Rudistas, etc).

b- Organismos que provocan la precipitación de carbonato incorporando en

el precipitado sedimentos finos. Estromatolitos y mallas microbianas son los
más característicos.

b.1 Estromatolitos:
Son estructuras de las mallas de algas (laminación fina) que presentan una
laminación característica con ondulaciones y un relieve más acentuado.

Las láminas aumentan de espesor hacia la parte superior de la estructura

(criterio de polaridad del estrato). Se forman cuando el sedimento fino es
atrapado por las mallas de algas cianofíceas marinas de textura gelatinosa.

Indican muchas veces un ambiente intermareal pero pueden desarrollarse en

otros como el lacustres.

Los oncolitos se consideran un tipo de estromatolitos.

Tienen gran importancia en interpretación de ambientes sedimentarios, ya
que en muchos casos son característicos del ambiente litoral y además
indican una buena zonación en relación con la energía del medio y la
batimetría.
Aunque pueden aparecer en otros sedimentos, la mayor parte se relaciona con
carbonatos de tamaño < 63 micras.
La morfología permite distinguir diferentes tipos según Logan et al.(1964), que
no responden a diferentes algas sino a diferentes subambientes

Menor energía Mayor energía

10 cm

Estromatolito actual. Carbla Point, Shark Bay,

Western Australia. tomado de Noffke, 2013
Esquema que muestra los mecanismos que operan en la formación de un
estromatolito: mineralización in situ y/o atrape y fijación del sedimento. El
biofilm o tapiz microbiano (1) está formado por una comunidad bentónica
microbiana con una estructura compleja. Los metabolismos de la comunidad
microbiana favorecen reacciones químicas en las que se produce la
precipitación de fases minerales (2A). Los propios microorganismos y las
sustancias que producen pueden, asimismo, atrapar y fijar el sedimento. La
reiteración de estos mecanismos produce la acreción y litificación del
estromatolito (3).
(Tomado de Rodriguez-Martinez, 2010)
 Techo

Base
Estromatolitos Estromatolito fósil. Precámbrico -
Fm. Yacoraite, Grupo Salta (Cretácico) Paleoproterozoico Cochabamba, Bolivia.

Estromatolitos actuales, Shark Bay, Australia Estromatolitos del Precámbrico

Oncolitos
Partículas esféricas a subesféricas compuestas por un núcleo y una corteza
irregular formada por envolturas micríticas no‐concéntricas y parcialmente
superpuestas. De origen biogénico similar a los estromatolitos: debido al
crecimiento de cianobacterias, microbios y algas. Pueden tener hasta 30 cm.
Son comunes en ambientes submareales y lacustres. Se forman en
condiciones de relativa tranquilidad, pero interrumpidas por episodios de alta
energía en aguas agitadas.
b.2 Matas microbianas:
La actividad microbiana en el sedimento no siempre genera estromatolitos. En
los ambientes silicoclásticos formados por material clástico, donde el cuarzo
es el componente principal, el sedimento puede ser habitado por
microorganismos bentónicos. La actividad microbiana genera “biofilms” (o
biopelículas) que son finas cubiertas orgánicas alrededor de los granos, que
pueden evolucionar desarrollando capas de mayor espesor denominadas
“matas microbianas” (Maisano, 2019)
Matas microbianas, estuario
de Bahía Blanca

(Tomado de Cuadrado y Blasi, 2018)

Microfotografía del microscopio electrónico

de barrido donde se observan la gran
densidad de filamentos de cianobacterias.
b) Perfil de la mata microbiana de Paso
Seco, sur prov. de Bs. As. (Tomado de Maisano,
2019)
Las cianobacterias filamentosas se entrelazan entre los granos de sedimentos
formando un tejido, y simultáneamente se produce la aglutinación de granos
y partículas de sedimento por la producción de sustancias poliméricas
extracelulares (SPE conocido en inglés por las siglas EPS, Extracelullar
Polymeric Substances) segregadas por cianobacterias y diatomeas.

Microfotografía del microscopio electrónico de barrido donde se observan la gran

densidad de filamentos de cianobacterias. b) Perfil de la mata microbiana de Paso
Seco, sur prov. de Bs. As. (Tomado de Maisano, 2019)
➢ ACTIVIDADES DE ORGANISMOS SOBRE SEDIMENTOS
PREEXISTENTES
Estas estructuras se pueden desarrollar sobre sedimentos no consolidados, en
ocasiones son prácticamente simultáneas a la sedimentación (pistas y
“burrows”), o bien, por el contrario, pueden originarse sobre rocas totalmente
consolidadas (perforaciones).
Alteran e incluso destruyen los sedimentos preexistentes

1. Pistas y “burrows”:
Pueden deberse a distintos tipos de actividad orgánica entre las que destacan:
1)Pistas de desplazamiento y de reptación
(Repichnia) 4 5 2
2) Galerias de alimentación
(Fodichnia)
3) Pistas de pastoreo
o nutrición (Pascichnia),
4) Pistas de reposo 1 3
(Cubichnia).
5) Galerias de morada
(Domichnia).
1.1.- Pistas o huellas de superficie son relieves que, en la mayor parte de los
casos, representan el molde de la huella original, aparecerán por tanto en la
base de los estratos.

· Cruziana: Traza rectilínea, más o menos serpenteante, con surco axial a

partir del cual salen nerviaciones. Se atribuye a Trilobites.
· Fraena: Similar a la anterior, sin nerviaciones y de dimensiones menores.
· Rusophycus: Similar a Cruziana pero de longitud menor, huella de reposo de
un crustáceo.
· Nereites: Pistas meandriformes con un eje central y laterales estriados,
pistas de nutrición producidas por gasterópodos.
· Helmintoides: Forma meandriforme como Nereites, pero más regular, se ha
atribuído a desplazamiento de gusanos, a pistas de nutrición de gasterópodos,
etc.
· Paleodictyon: Red polígonal regular, que recuerda a algunos Briozoos.
Aparece en relieve en la base de las capas y se ha atribuido a nutrición.
· Asteriacites: Forma estrellada y aparece repetida en láminas sucesivas
(reacción del organismo frente a velocidades de sedimentación altas). Se
consideran huellas de reposo producidas por ofiuroideos
 Paleodictyon

Asteriacites

Estructuras de domicilio y cultivo de bacterias

1.2.- “Burrows” o huellas internas: Trazas debidas a funciones de
alimentación o de morada.

La bioturbación provocada por el organismo en el interior del sedimento varia,

desde una deformación local hasta una bioturbación completa del sedimento .
La forma de las galerias es variable, desde tubos en forma de U hasta otras
más complejas. Es frecuente que los organismos segreguen “mucus” lo que
endurece las paredes y hace que sobresalgan de la superficie (p.e. gusano
Arenícola).
Los “tubos en forma de U” son muy abundantes y entre los organismos que
los excavan están los Gusanos.
Hay tubos cilíndricos, estructuras cónicas, tubos cilíndricos perpendiculares a
la estratificación.

La profundidad de los tubos depende

de la longitud del animal y de la
temperatura ambiente
2.- Perforaciones:
Hay organismos capaces de perforar, e incluso de destruir totalmente,
sustratos duros. La perforación puede ser “mecánica” o bien “química” (en
cuyo caso puede liberarse carbonato cálcico). Los organismos perforadores y
los tipos de perforación más frecuentes son los siguientes:
-Rizolitos: Estruct. Orgánicas dejadas por raíces de vegetales dando lugar a
rizoconcresiones (capas concéntricas de 2-3 cm) ricas en Ox. de Fe.
Talofitas: Las perforaciones realizadas por algas, aunque se pueden confundir
con las realizadas por hongos, son mayores que las de estos y de trazado
contorsionado.
-Anélidos: Las más frecuentes tienen forma de bolsa o de tubo.
-Poríferos: Galerias que se ramifican y se reunen.
-Bivalvos: Las formas de perforación son muy variadas y suelen estar
revestidas por carbonato.
 TRAZAS FÓSILES Y AMBIENTES SEDIMENTARIOS:
Las trazas fósiles, están controladas por las mismas condiciones bajo las que
viven los organismos. Los factores de mayor influencia son la naturaleza del
sustrato, energía del medio y disponibilidad de sustancias alimenticias;
éstas a su vez están afectadas por los cambios en profundidad. Las
variaciones de energía del medio implican no sólo cambios en la textura del
sedimento, sino también en el desarrollo de las distintas formas.
Incremento en la energía de olas y de corrientes
Decrecimiento de cantidad de Materia. Orgánica., material fino en la matriz

Seilacher (1964 y1967) estableció la relación que existe entre el tipo de

estructuras (pistas y “burrows”) y la profundidad del medio.
 Estruct. de perforación y de morada, de seres que se
alimentan del mat. en suspensión. Zona supramareal

Estructuras verticales,en “U” y ramificadas (galerias de

morada).Supra-intermareal.

Zona Intermareal. Tubos verticales Batial.Nutrición.

y en forma de “U”

Submareal. Con estructuras de Abisal, con trazas horizontales de

morada y trazas de superficie (Crustáceos). alimentación.
 Burrows

Burrows y pistas

Cala de Sakoneta .Guipúzcoa, España

perforaciones

pistas

Icnitas fósiles
de flamenco. El
Cóndor (R. N)
Icnitas fósiles de megaterio- Reserva
Pehuen-Có Monte Hermoso
Bibliografía sugerida:

-Atlas de estructuras sedimentarias inorgánicas y

biogénicas. Juan José Ponce, 2018.

-Sedimentology and Stratigraphy, Gary Nichols, 2009.

-Sedimentary rock in the field, Dorrik Stow, 2006.

-Sedimentary rocks in the field - Maurice Tucker, 2003.
