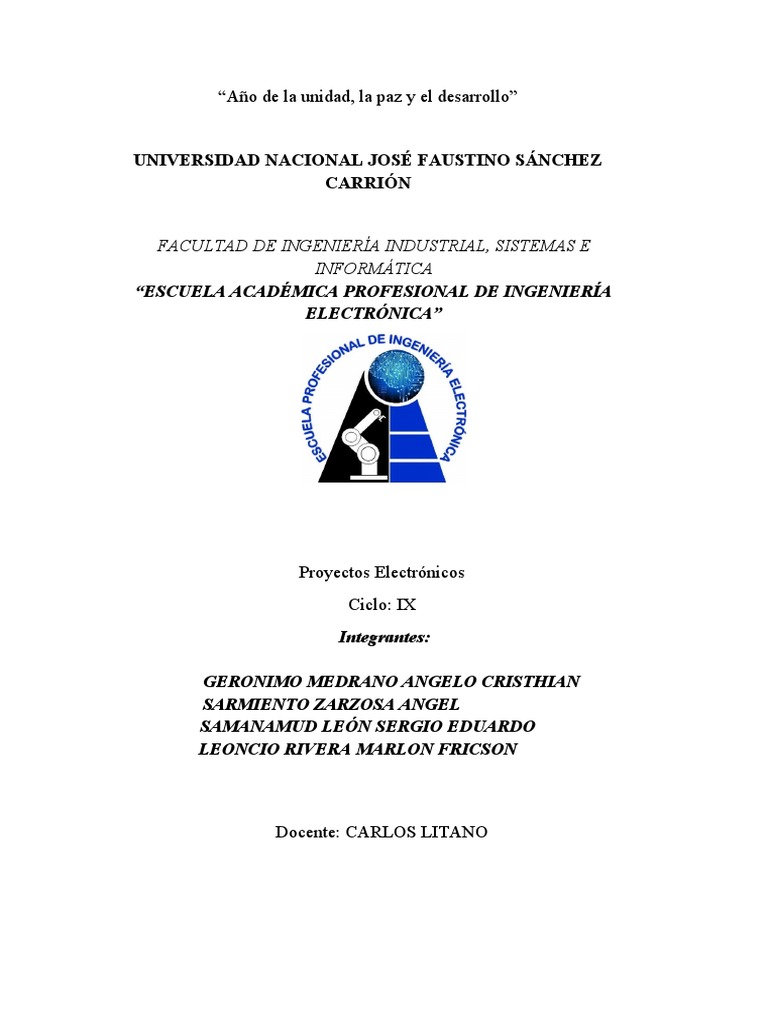

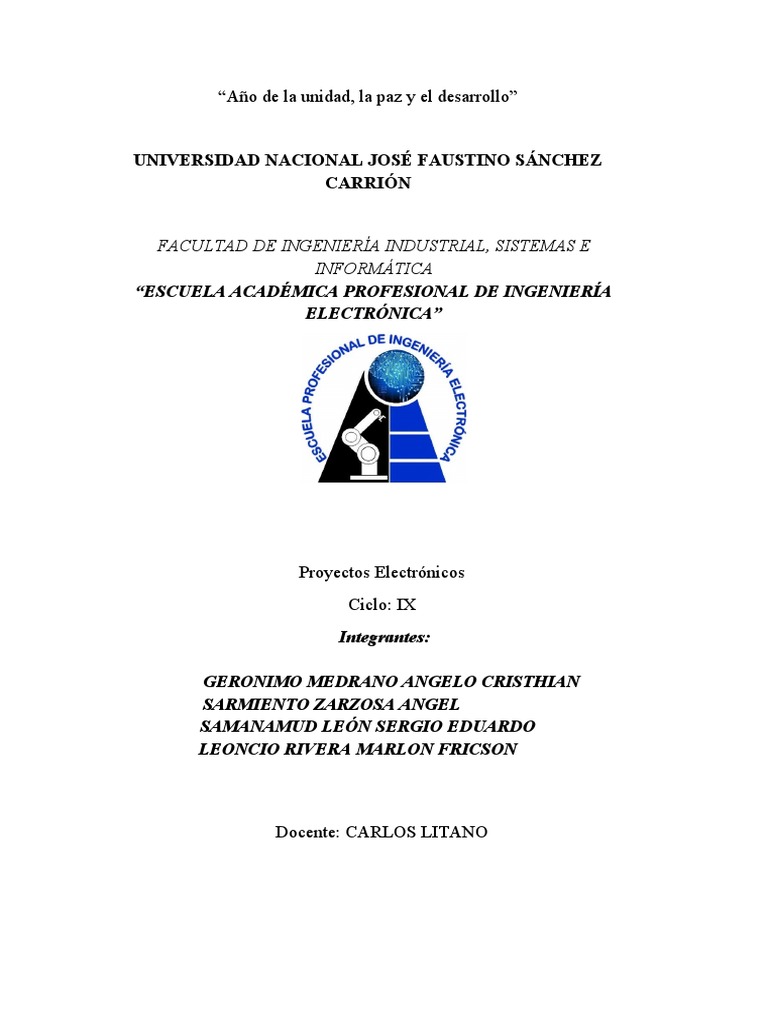

“Año de la unidad, la paz y el desarrollo”

UNIVERSIDAD NACIONAL JOSÉ FAUSTINO SÁNCHEZ

CARRIÓN

FACULTAD DE INGENIERÍA INDUSTRIAL, SISTEMAS E

INFORMÁTICA
“ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA
ELECTRÓNICA”

Proyectos Electrónicos
Ciclo: IX
Integrantes:

GERONIMO MEDRANO ANGELO CRISTHIAN

SARMIENTO ZARZOSA ANGEL
SAMANAMUD LEÓN SERGIO EDUARDO
LEONCIO RIVERA MARLON FRICSON

Docente: CARLOS LITANO

 LA RED DE CAMPO (FIELDBUS)

INTRODUCCION

Es un nombre genérico para una cantidad de protocolos de campo o protocolos

industriales. Una Red de Campo es una red digital de comunicaciones serie, multipunto,
bidireccional, compartida por diferentes elementos de campo (controladores,
transductores, actuadores y sensores), que permite la transferencia de datos e
información de control entre estos elementos primarios de automatización, control y
monitoreo, con elementos de más alto nivel tales como los DCS y los SCADA. Cada
dispositivo de campo es un dispositivo inteligente que tiene su propia capacidad de
computación y es capaz de ejecutar funciones sencillas tales como diagnóstico, control,
mantenimiento, así como capacidad de intercomunicación con elementos de más alto
nivel; estos dispositivos se conocen con el nombre de “dispositivos electrónicos
inteligentes (Intelligent Electronic Device, IED). En esencia, la red de campo
reemplazará las redes de control centralizado por subredes de control distribuido.

CARACTERISTICAS DE ALGUNAS REDES DE CAMPO

CARACTERÍSTICAS BÁSICAS DE LA RED DE CAMPO ESTÁNDAR

• Protocolos relativamente simples y limitados, y de fácil configuración. Abierto,

interoperable, multivendedor y con especificaciones disponibles sin acuerdos de
licencia
• Funcionamiento en tiempo real con prestaciones (performance) predecibles
• Estado de las estaciones accesible en cualquier momento
• Intercambio de mensajes con y sin confirmación
• Bajo costo de instalación y mantenimiento, e independencia de los fabricantes
• Servicios de conformación/verificación independientes y con reconocimiento
• Versatilidad para atender simultáneamente procesos continuos y discretos, que
impliquen mejores tiempos de respuesta, optimización de las distancias de
cableado, seguridad intrínseca, etc.
• Capacidad de aplicación en el campo de la generación y transporte de energía
eléctrica

ARQUITECTURA DE LA RED DE CAMPO ESTÁNDAR

Las organizaciones que están patrocinando la creación de una red de campo única están
de acuerdo con el requerimiento básico de que esta red debe ser compatible con el
Modelo ISO/OSI; pero la compatibilidad total no es necesaria ni deseable porque ello
implicaría pobres prestaciones en tiempo real. La compatibilidad parcial permite que la
red de campo sea más coherente con redes de área local de más alto nivel, mientras
conserva las características y técnicas ya probadas en los niveles de Capa Física y de
Enlace.
En la Red de Campo Estándar se utilizará entonces las Capas Física, Enlace y
Aplicación, cuyas características estarían enfocadas al desarrollo de las funciones
siguientes:
Capa Física
• Distancias Máximas optimizadas para cada nivel de operación (adquisición,
transmisión y procesamiento). En SP50 la máxima distancia permitida entre dos
dispositivos sobre par trenzado es de 1900 m a 31,25 kbps, 750 m a 1 Mbps y
500 m a 2,5 Mbps

• Codificación y Transmisión Digital de Datos. Transmisión Serie, Sincrónica,

HDX. Se utiliza el código Manchester
• Topologías: barra, árbol y punto a punto

• Características Eléctricas, Mecánicas, Funcionales y de Procedimiento

• Requerimientos para los diferentes componentes de la red, por ejemplo,

seguridad intrínseca y alimentación de potencia

Capa Enlace
• Establecimiento/Desconexión del enlace lógico
• Direccionamiento de Estaciones (Nótese que el direccionamiento es una función
de la Capa Red OSI, pero como esta capa no está definida en la barra de campo
esa función se realiza en la Capa Enlace)
• Conformación de las tramas
• Control de Error y Flujo en el enlace
• Dos Subcapas de Enlace: Control del Enlace de Datos (FDLC) y de Acceso al
Medio (FMAC)
• Recursos para la Transmisión eficiente y segura de mensajes (Códigos CRC)

Capa Aplicación
• Servicios: normalización y secuenciamiento de bloques funcionales y descripción
de los dispositivos de campo
• Modelo Cliente-Servidor
• Interfaces Usuario/ Paquetes de Mercado (Algunas veces se considera este
renglón como una Capa de Usuario superior a la Capa Aplicación)
VENTAJAS DE LA RED DE CAMPO ESTÁNDAR
Tiene muchas ventajas que benefician al usuario final. La ventaja principal, y la más
atractiva de ellas, es la reducción en los costos de capital. Estos costos tienen lugar en
los renglones de costos iniciales, costos de mantenimiento y prestaciones del sistema.
Reducción de Costos Iniciales. Una de las principales características de la red de
campo es la reducción en el cableado, en los costos de instalación de los dispositivos de
campo y en la puesta a punto del sistema. Como la red de campo es, básicamente, una
red multipunto, ella permite una reducción de 5 a 1 en los costos de alambrado e
instalación, pues la red de campo requiere menos materiales y personal para la
instalación.
Reducción de Costos de Mantenimiento. El hecho de que la barra de campo sea
menos compleja que los sistemas convencionales, implica una menor necesidad de
mantenimiento. En efecto, la simplificación de los sistemas significa que la
confiabilidad a largo plazo del sistema ha aumentado. En la red de campo es posible
examinar todos los dispositivos del sistema para determinar su estado y la interacción
entre dispositivos individuales. Como consecuencia, es más fácil descubrir el origen de
fallas, por ejemplo, a la vez que se mejoran las labores de mantenimiento.
Mejoramiento de las Prestaciones del Sistema. La red de campo le permite al usuario
una completa flexibilidad en el diseño del sistema. Algunos de los algoritmos y
procedimientos de control que en los sistemas convencionales están contenidos en los
programas centrales de control, pueden ahora residir en los dispositivos de campo
individuales. En consecuencia, se reducen los costos y la expansión del sistema es
mucho menos complicada.

NORMALIZACIÓN DE UNA RED DE CAMPO

En el actual proceso de normalización se están promoviendo tres clases de
tecnologías para aplicación en el campo. Estas tecnologías son:

• Redes digitales de multipropósito y multiservicios

• Barras sensoras (sensor bus) diseñadas primordialmente para dispositivos de dos
estados y otros dispositivos sencillos
• Digitalizadores de señal para terminación remota de dispositivos de dos estados

RESUMEN
En este capítulo se describe la configuración general de un sistema de procesamiento y
control como soporte de la automatización industrial. Se describe cada uno de los
diferentes subsistemas, haciéndose énfasis en aquellos dispositivos necesarios para la
adquisición, procesamiento y transmisión de los datos desde el campo hasta un centro
de control y supervisión. Se estudia algunas de las características de las señales de
campo y dispositivos y sistemas tales como los SCADA, los PLC, las RTU, los sensores
y actuadores, así como los medios para el acondicionamiento y medición de las señales.

Niveles de potencia en decibeles

¿Qué es el Análisis de Potencia?

La potencia es la tasa de trabajo, es decir, la cantidad de la energía consumida por

unidad de tiempo. La potencia de un sistema eléctrico es la multiplicación del voltaje
con la corriente, integrado y luego dividido a través del tiempo periódico. Debe
conocerse el tiempo periódico (igual a la frecuencia) para calcular la potencia de un
sistema eléctrico. El "análisis de potencia" es simplemente el método mediante el cual
se prueba y se estudia la potencia, normalmente utilizando un analizador de potencia.

¿Qué es el Análisis de Potencia?

La potencia es la tasa de trabajo, es decir, la cantidad de la energía consumida por

unidad de tiempo. La potencia de un sistema eléctrico es la multiplicación del voltaje
con la corriente, integrado y luego dividido a través del tiempo periódico. Debe
conocerse el tiempo periódico (igual a la frecuencia) para calcular la potencia de un
sistema eléctrico. El "análisis de potencia" es simplemente el método mediante el cual
se prueba y se estudia la potencia, normalmente utilizando un analizador de potencia.

¿Qué es un Analizador de Potencia?

Un analizador de Potencia es un instrumento que mide y cuantifica la tasa de flujo de

energía en los sistemas eléctricos. El flujo de potencia se expresa en julios / segundo (J /
s) o kilovatios-hora (kW / h). La energía eléctrica es la tasa por unidad de tiempo que la
energía eléctrica se transfiere en un sistema eléctrico entre dos puntos.

El dBm (a veces también dBmW o decibelio-milivatio) es una unidad de medida de

relación o razón de potencia expresada en decibelios (dB) relativa a un milivatio (mW).
Se utiliza en redes de radio, microondas y fibra óptica como una medida conveniente de
la potencia absoluta a causa de su capacidad para expresar tanto valores muy grandes
como muy pequeños en forma corta. Es distinto del dBW, el cual hace referencia a
un vatio (1000 mW).

Puesto que se hace referencia a los vatios, es una unidad absoluta, que se utiliza en la
medición de potencia absoluta. Por comparación, el decibelio (dB) es una unidad
adimensional, que se utiliza para la cuantificación de la relación entre dos valores, tales
como la relación señal-ruido.

En audio y telefonía, los dBm típicamente están referenciados con una impedancia de
600 ohmios,1 mientras que en radio frecuencia, los dBm típicamente están
referenciados con una impedancia de 50 ohmios.2

La ventaja de utilizar unidades logarítmicas radica en que los cálculos de potencias

cuando hay ganancias o atenuaciones se reducen a sumas y restas. Por ejemplo, si
aplicamos una señal de 15 dBm a un amplificador con una ganancia de 10 dB, a la
salida tendremos una señal de 25 dBm.

La fórmula general para convertir entre dBm y W es la siguiente:

Niveles de decibelios (dB) en nuestro entorno

La presión acústica se mide en decibelios (dB) y los especialmente molestos son los que
corresponden a los tonos altos (dB-A).

El sonido se vuelve dañino a los 75 dB y doloroso alrededor de los 120 dB. El oído
necesita algo más de 16 horas de reposo para compensar 2 horas de exposición a 100
dB.

Si llega a los 180 dB incluso puede llegar a causar la muerte. Estos son algunos
decibelios que soportamos en nuestro día a día:

De 10 a 30 dB

El nivel de ruido es bajo. Es el que utilizamos por ejemplo en una conversación

tranquila en una biblioteca.

De 30 dB a 50 dB

El nivel de ruido sigue siendo bajo. Es el que soportamos en una conversación normal,
cuando escuchamos las cañerías de una casa o la nevera (si está en buen estado).

De 55 a 75 dB

Es un nivel de ruido considerable. Por ejemplo, un aspirador genera 65 dB. Una calle
con mucho tráfico alcanza los 75 dB. El despertador o la televisión a un volumen
elevado, pueden llegar a los 75 dB, igual que una lavadora, el teléfono móvil o una
batidora.

De 75 dB a 100 dB

Es un nivel alto de ruido, la sensación es molesta. Por ejemplo, en un atasco hay 90 dB

de ruido. También el que suele emitir una sirena de policía.

De 100 dB a 120 dB
Es un nivel muy alto. Dentro de una discoteca estamos a unos 110 dB, las taladradoras
generan 120 dB, igual que el claxon de los vehículos o un concierto de rock.

A partir de 120 dB

El oído humano entra en el umbral del dolor y hay riesgo de sordera. Es, por ejemplo, el
ruido del despegue de un avión a menos de 25 metros, o el de un petardo que estalla
cerca.

Potencia Potencia
Notas
(dBm) (W)

Potencia de transmisión típica de una estación de

70 dBm 10 kW
radio FM con un alcance de 50 kilómetros.

Radiación típica de RF de un horno de microondas.

1 kW =
60 dBm Máxima potencia de salida de RF permitida con
1000 W
autorización en emisoras de radio-aficionados.

Potencia de salida de RF habitual en las emisoras de

50 dBm 100 W
radio-aficionados.

Potencia de transmisión típica de un Power Line

40 dBm 10 W
Communications (PLC).

Salida de potencia típica para una estación de banda

36 dBm 4W
ciudadana (27 MHz) en muchos países.

Máxima salida de potencia para un teléfono

móvil UMTS/3G (teléfono de potencia clase 1).
33 dBm 2W
Máxima salida de potencia para un teléfono
móvil GSM850/900.

Fuga de RF típica de un horno de microondas.

1 W = 1000
30 dBm Máxima salida de potencia para un teléfono celular
mW
GSM1800/1900.

Potencia típica de transmisión de un teléfono móvil.

27 dBm 500 mW Máxima salida de potencia para un teléfono móvil
UMTS/3G (teléfono de potencia clase 2).

26 dBm 400 mW
25 dBm 316 mW

Máxima salida de potencia para un teléfono móvil

24 dBm 250 mW
UMTS/3G (teléfono de potencia clase 3).

23 dBm 200 mW

22 dBm 160 mW

Máxima salida de potencia para un teléfono móvil

21 dBm 125 mW
UMTS/3G (teléfono de potencia clase 4).

Estándar Bluetooth clase 1, cobertura de 100 m (máxima

20 dBm 100 mW potencia de salida para un transmisor FM).
Potencia típica de un router inalámbrico WiFi.

15 dBm 32 mW Potencia típica de transmisión de WiFi en portátiles.
