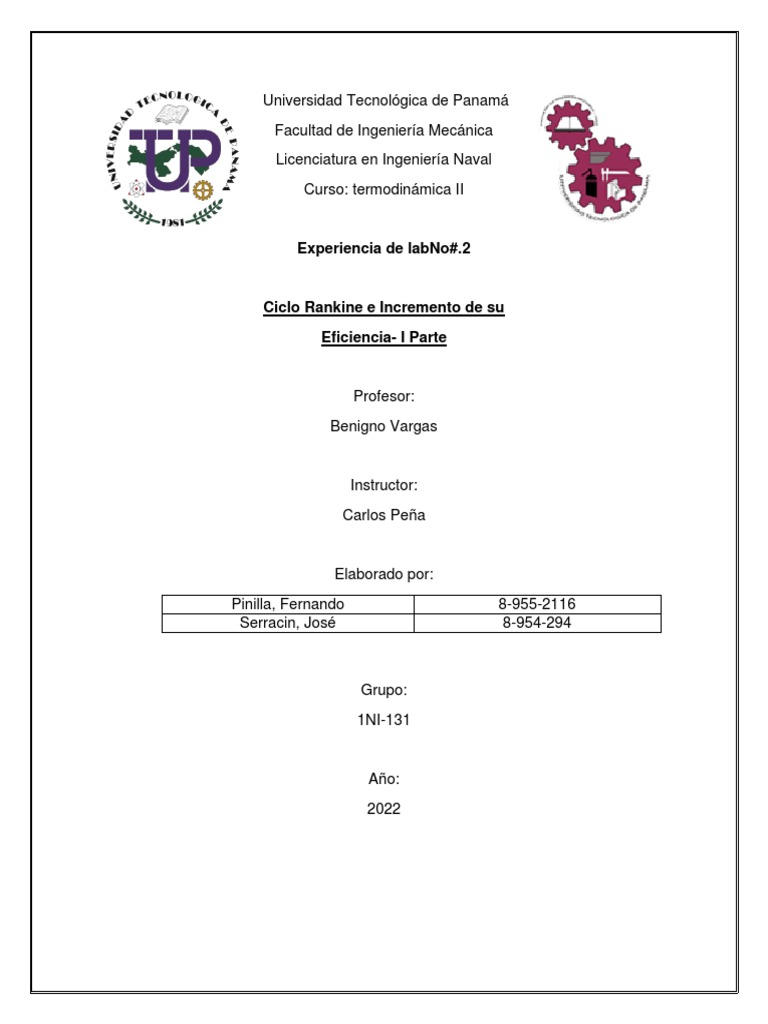

Universidad Tecnológica de Panamá
Facultad de Ingeniería Mecánica
Licenciatura en Ingeniería Naval
Curso: termodinámica II
Experiencia de labNo#.2
Ciclo Rankine e Incremento de su
Eficiencia- I Parte
Profesor:
Benigno Vargas
Instructor:
Carlos Peña
Elaborado por:
Pinilla, Fernando 8-955-2116
Serracin, José 8-954-294
Grupo:
1NI-131
Año:
2022
Objetivo General: - Comprender la operación del Ciclo Rankine y cómo las diversas
modificaciones usuales al ciclo original tienen un efecto en su desempeño,
sustentado por las consideraciones Termodinámicas.
Objetivos Específicos: Adquirir destreza en el análisis termodinámico de ciclos de
potencia de vapor mediante la realización de balances de energía en cada
dispositivo involucrado en su operación.
- Adquirir destreza en el manejo de la herramienta TermoGraf V5.7 para representar
procesos en dispositivos de flujo y estado estables, tanto internamente reversibles,
cómo con irreversibilidades.
- Evaluar el efecto de diversas modificaciones a un ciclo Rankine simple de manera
cuantitativa, en la calidad a la salida de la turbina y la eficiencia térmica.
Materiales: Libro de texto o Software TermoGraf V5.7
Introducción
El ciclo de Rankine tiene como objetivo la conversión de calor en trabajo,
constituyendo lo que se denomina un ciclo de potencia. Como cualquier otro ciclo
de potencia, su eficiencia está acotada por la eficiencia termodinámica de un ciclo
de Carnot que operase entre los mismos focos térmicos.
En esta experiencia se basa en el Ciclo Rankine y su desempeño, basado por los
ciclos termodinámicos. El análisis termodinámico del ciclo de Rankine se basará en
un problema de dicho ciclo y variaremos las presiones para observar su eficiencia
térmica. Finalmente esperamos que con la elaboración de esta práctica de
laboratorio podamos comprender acerca de este ciclo. En el siguiente laboratorio
utilizamos el software TermoGraf V5.7 para trabajar con agua, graficaremos el ciclo
de Rankine que representa (isotermo-adiabático) y obtener así los valores de calor,
trabajo en los procesos correspondientes para utilizar los conceptos de eficiencia
dada.
Procedimientos
I Parte: Ciclo Rankine Simple.
1. Abrir el software TermoGraf V5.7. El instructor le dará indicaciones de
configuración y uso del software requeridas.
2. Configurar el software para trabajar con unidades del sistema internacional, agua
cómo sustancia real y sistema abierto (volumen de control).
3. Utilizando la herramienta de “nuevo ciclo” grafique un ciclo Rankine en un
diagrama de Tvs s, resuelva los siguientes problemas de un ciclo Rankine Simple:
3.1. En un ciclo de potencia de vapor, la caldera maneja una presión de 4000 kPa y
tiene una temperatura a la salida de 360°C y se expande a una presión de 20 kPa.
Asumiendo un proceso ideal, encontrar el trabajo neto y la eficiencia térmica del
ciclo. (Muestre el diagrama).
Gráfico 1. Representación gráfica del Ciclo de Rankine. Esta gráfica se realizó en el software de termograf v5.7)
Tabla 1. En esta tabla se explica los valores correspondientes para cada proceso, calculados por el software de termograf
v5.7, en donde podemos apreciar el trabajo de la bomba, el trabajo neto del ciclo y la eficiencia térmica del ciclo. Que
desarrolla el punto 1,2,3 y 4 del procedimiento.
Propiedades Calculadas
Trabajo neto 932.264 kJ
Eficiencia térmica del ciclo 32.6%
Tabla 2. Resultados del punto 3.1 el trabajo neto del ciclo y la eficiencia térmica del ciclo.
3.2. Grafique ahora el mismo ciclo 4 veces más, pero con la presión de la caldera
variando hasta 8000 kPa; y luego grafique otros 4 ciclos más, disminuyendo la
presión final hasta 4 kPa.
Gráfico 2. Ciclo Rankine con presión de caldera en 5000 kPa. 𝜂 = 34%
Gráfico 3. Ciclo Rankine con presión de caldera en 6000 kPa. 𝜂 = 35.2%
Gráfico 4. Ciclo Rankine con presión de caldera en 7000 kPa. 𝜂 = 36.1%
Gráfico 5. Ciclo Rankine con presión de caldera en 8000 kPa. 𝜂 = 37%
Gráfico 6. Ciclo Rankine con presión final a 16 kPa. 𝜂 = 33.3%
Gráfico 7. Ciclo Rankine con presión final a 12 kPa. 𝜂 = 34.2%
Gráfico 8. Ciclo Rankine con presión final a 8 kPa. 𝜂 = 35.5%
Gráfico 9. Ciclo Rankine con presión final a 4 kPa. 𝜂 = 37.4%
II Parte: Ciclo de Recalentamiento.
Modificar el ciclo simulado en la I Parte, de la siguiente manera: el vapor se expande
en la turbina hasta una presión intermedia de 600 kPa, y luego se recalienta a
presión constante hasta alcanzar la temperatura de la caldera, y entonces se
expande hasta la presión baja (20 kPa).
1. Presentar esquemático, tabla de propiedades calculadas y diagrama T vs s,
en TermoGraf V5.7.
2. 2. Luego modifique el ciclo, 4 veces, hasta que la presión intermedia sea de
1000 kPa. Evalué la eficiencia.
3. Presentar esquemático, tabla de propiedades calculadas y diagrama T vs s, en
TermoGraf V5.7.
Gráfico 10 Diagrama T-S del ciclo Rankine con recalentamiento
Tabla 2 Propiedades calculadas del ciclo Rankine recalentado
Luego modifique el ciclo, 4 veces, hasta que la presión intermedia sea de 1000 kPa. Evalué la
eficiencia.
Tabla de presiones intermedias en aumento hasta los 1000KPa
700kPa
800KPa
900KPa
1000KPa
Eficiencia del ciclo rankine con respecto a cada presión intermedia
Presiones Intermedias aumentadas/ Eficiencia/ trabajo Neto
700KPa 0.33034 1096.54 kj
800KPa 0.33129 1090.67 kj
900KPa 0.33204 1085.00 kj
1000KPa 0.33262 1079.41 kj
Análisis de resultados
Preguntas
1. Explique cómo cada una de las modificaciones realizadas, provocaron la
mejora o desmejora de la eficiencia del ciclo de potencia original. Identifique
cuál o cuáles transferencias energéticas se ven afectadas por las
modificaciones.
R=Al incrementar la presión en el estado inicial se logra observar que la eficiencia
va incrementando poco a poco y pasa lo mismo cuando reducimos la presión en el
estado inicial, solo que en la última reducción la eficiencia aumenta más rápido.
Conclusiones
El ciclo rankine es el tipo de ciclo más usado en el ámbito práctico a pesar de que
el ciclo de Carnot es más eficiente, esto sucede a que el ciclo rankine tiene una
mejor relación entre el trabajo útil en relación al trabajo total. Al aplicar el
recalentamiento al ciclo podemos mejorar la eficiencia térmica del ciclo.
Referencias bibliográficas
• Çengel, Yunus; Boles, Michael, “Termodinámica”, 7ma Edición, Editorial
McGrawHill, 2012.
• Wark, Kenneth Jr.; Richards, Donald “Termodinámica” 6ta Edición; Editorial Mc-
Graw Hill; España, 2001.
