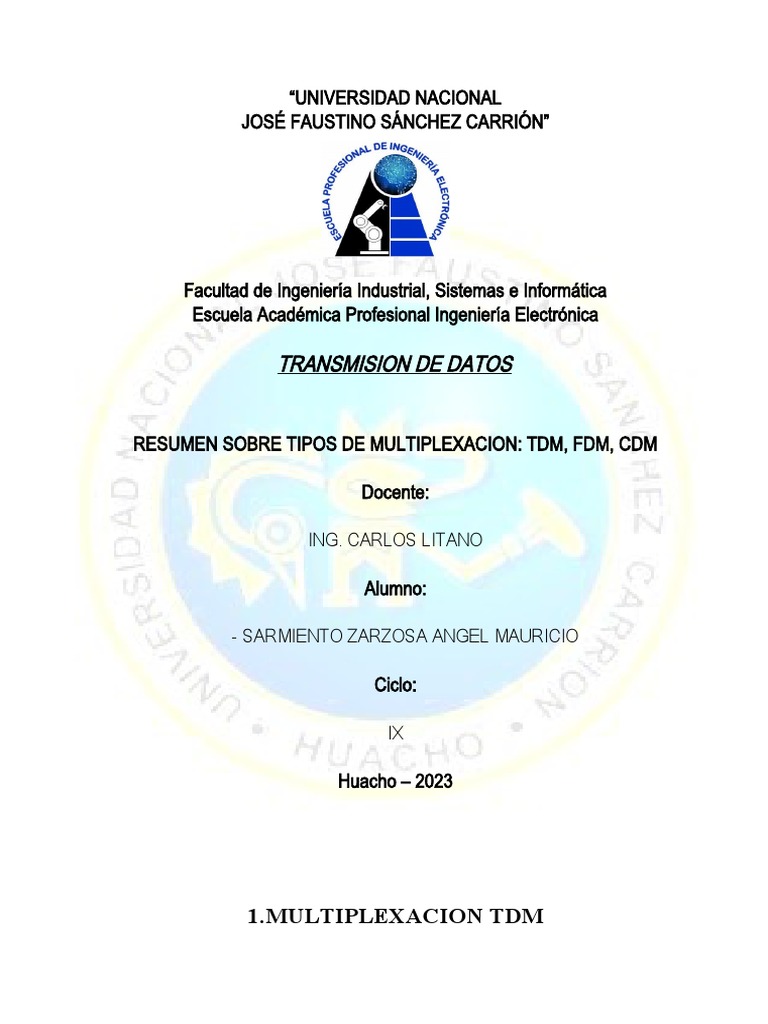

“UNIVERSIDAD NACIONAL

JOSÉ FAUSTINO SÁNCHEZ CARRIÓN”

Facultad de Ingeniería Industrial, Sistemas e Informática

Escuela Académica Profesional Ingeniería Electrónica

TRANSMISION DE DATOS

RESUMEN SOBRE TIPOS DE MULTIPLEXACION: TDM, FDM, CDM

Docente:

ING. CARLOS LITANO

Alumno:

- SARMIENTO ZARZOSA ANGEL MAURICIO

Ciclo:

IX

Huacho – 2023

1.MULTIPLEXACION TDM
 La multiplexación por división de tiempo (TDM) es una técnica que
permite la transmisión de señales digitales y cuya idea consiste en ocupar un canal
(normalmente de gran capacidad) de trasmisión a partir de distintas fuentes, de esta
manera se logra un mejor aprovechamiento del medio de trasmisión. El Acceso
múltiple por división de tiempo (TDMA) es una de las técnicas de TDM más
difundidas.
Multiplexación por división de tiempo
La multiplexación por división de tiempo (MDT) o (TDM), del inglés Time
Division Multiplexing, es el tipo de multiplexación más utilizado en la
actualidad, especialmente en los sistemas de transmisión digitales. En ella,
el ancho de banda total del medio de transmisión es asignado a cada canal
durante una fracción del tiempo total (intervalo de tiempo).
Acceso múltiple por división de tiempo
El Acceso múltiple por división de tiempo (Time Division Multiple Access o
TDMA,
del inglés) es una técnica de multiplexación que distribuye las unidades de
información en ranuras ("slots") alternas de tiempo, proveyendo acceso múltiple
a un reducido número de frecuencias.
También se podría decir que es un proceso digital que se puede aplicar cuando la
capacidad de la tasa de datos de la transmisión es mayor que la tasa de datos
necesaria
requerida por los dispositivos emisores y receptores. En este caso, múltiples
transmisiones pueden ocupar un único enlace subdividiéndole y entrelazándose las
porciones.

TDM (Multiplexaje por división de tiempo)

 Es un sistema de transmisión en el cual un numero de comunicaciones están

multiplexados en una portadora al asignar a cada comunicación un especio
especifico de tiempo.
 El proceso se lleva a cabo "intercalando" las muestras de diferentes señales para que
estas se puedan transmitir en forma secuencial por el mismo canal.
 TDM tiene como objetivo multiplexar "n" canales PCM; según el estándar que se
escoja (ETSI o ANSI), para lograr lo que se denomina un PCM de 1er orden (E1 o
T1), para esto se genera un conjunto de 16 tramas PCM numeradas de la 0 a la 15,
que es el ciclo completo TDM.

VENTAJAS DE TDM:

1.Esto usa unos enlaces solos

2.Esto no requiere al portador preciso que empareja a ambo final de los enlaces.
3.El uso de la capacidad es alto.
4.Cada uno para ampliar el número de usuarios en un sistema en un coste bajo.
5.No hay ninguna necesidad de incluir la identificación de la corriente de tráfico en cada
paquete.
DESVENTAJAS DE TDM:

1. La sensibilidad frente a otro problema de usuario es alta

2. El coste inicial es alto
3. La complejidad técnica, es más
4. El problema del ruido para la comunicación análoga tiene el mayor efecto.

2. FDM (Multiplexación por división de frecuencias)

La multiplexación por división de frecuencias es una técnica analógica que

se puede utilizar cuando el ancho de banda de un enlace es mayor que la
suma del ancho de banda de diferentes señales que se van a
Transmitir.
La señal que se transmite a través del medio es analógica, aunque las
señales de entrada pueden ser analógicas o digitales. En el primer caso se
utilizan las modulaciones AM, FM y PM para producir una señal analógica
centrada en la frecuencia deseada. En el caso de señales digitales se utilizan
ASK, FSK, PSK y DPSK.
¿CÓMO FUNCIONA?

Para multiplexar diversos canales juntos, primero se les debe de asignar a cada canal
virtual un ancho de banda lo suficientemente grande para que no interfieran con los
demás y mantenerlos separados.

Después se eleva la frecuencia de cada canal original, cada uno en una cantidad
diferente y ahora ya se pueden combinar, ya que no hay dos canales que ocupen la
misma posición del espectro.

Finalmente, para que las señales puedan cruzar por la línea de transmisión, primero
deben pasar por un proceso de desmultiplexión, para luego devolver las señales a su
canal de origen con su respectiva banda base que no es más que la señal original.

PROCESO DE DESMULTIPLEXIÓN

VENTAJAS Y DESVENTAJAS
Ventajas de FDM
1.- Aquí el usuario pueden ser añadido al sistema gracias al uso del modulador de
transmisiones y receptores.
2.- El sistema de FDM apoya el flujo de dúplex total de información que es
requerido por la mayor parte de la aplicación.
3.- Cuenta con menos problemas de ruido en la comunicación análoga.

Desventajas de FDM
1.- Su costo inicial es alto debido a que este puede incluir el cable entre los dos
finales y los conectores asociados a dicho cable.
 2.- Un problema en un canal de usuario puede afectar a otros.
3.- Cada usuario requiere de una frecuencia precisa.
EJEMPLOS DE FDM EN LA VIDA COTIDIANA
Este método es utilizado en líneas telefónicas, en conexiones físicas de pares
trenzados, radio fusión de AM y FM, difusión de la televisión, sistemas de
telecomunicaciones de alto volumen.

CONCLUSIÓN
Esta técnica de multiplexación es una de las más populares, es una técnica
que sirve para dividir el ancho de banda en sub-bandas las cuales se utilizan
para enviar señales de forma ‘separada’, su señal analógica es obsoleta, pero
puede ser convertida a digital con un convertidor de señales.

 Cabe recalcar que este proceso se utiliza en conexiones tanto físicas (Líneas
telefónicas) como pares trenzados para incrementar la velocidad de los datos
en base a la multiplexación y distribuirla a diferentes canales gracias a la
desmultiplexación de datos.

3. Multiplexacion por división de código (CDM)

¿QUÉ ES?
Es un término genérico para varios métodos de Multiplexacion o control de acceso al
medio basado en la tecnología de espectro expandido.
La traducción del inglés spread spectrum se hace con distintos adjetivos según las
fuentes; pueden emplearse indistintamente espectro ensanchado, expandido, difuso o
disperso para referirse en todos los casos al mismo concepto.
Habitualmente se emplea en comunicaciones inalámbricas (por radiofrecuencia),
aunque también puede usarse en sistemas de fibra óptica o de cable.

MULTIPLEXACION POR DIVISIÓN DE CÓDIGO (CDM)

 El esquema de espectro expandido constituye una forma de codificación cada vez más
importante en comunicaciones inalámbricas. Esta técnica no se puede encuadrar dentro
de las técnicas de modulación y codificación definidas. Puesto que puede utilizarse para
transmitir tanto datos analógicos como digitales, haciendo uso de una señal analógica.
 La técnica de espectro expandido fue originalmente desarrollada con objetivos militares
y de inteligencia.
 La idea esencial subyacente en este tipo de esquema es la expansión de la señal de
información en un ancho de banda superior con objeto de dificultar las interferencias y
la intercepción.
 La primera variante de espectro expandido desarrollada fuera denominada por salto de
frecuencias.
 Una forma más reciente de espectro expandido Es la de secuencia directa.
 Ambas variantes se utilizan en numerosos estándares y productos en comunicaciones
inalámbricas.
 CARACTERÍSTICAS

Los módulos CDM (datos, voz e imágenes) cumplen las necesidades digitales de

Internet banda ancha, teléfono IP, TV por satélite, seguridad, CATV y otros servicios
necesarios en una residencia o pequeña oficina, trayendo beneficios como:
 Organización y flexibilidad;
 Concepción compacta optimizando los espacios en las instalaciones;
 Rapidez y facilidad en las instalaciones; No necesita herramientas especiales;
  Posibilita configuración de acuerdo con las necesidades actuáis y futuras;
 Compatibilidad con los productos Furukawa.
Ventajas
 En CDM, la señal que se va a transmitir se propaga a través del amplio ancho de
banda debido a la propagación.
 Como la información transmitida está por debajo del nivel de ruido, es difícil
inmiscuirse en el espectro CDM
 Las redes CDM pueden interoperar con otras redes celulares como GSM / LTE.
Desventajas
 En CDM, los suscriptores móviles utilizan códigos ortogonales.
 Se necesita sincronización del código de precisión para recuperar la señal de
banda base original.
 CDM usa transferencia suave. Este procedimiento es más complejo en
comparación con el tipo de transferencia dura.

APLICACIÓN

Desarrollado para el cableado estructural residencial, para tráfico de voz y sistemas de

seguridad, según los requisitos de las normas ANSI/TIA/EIA-570-B (Residencial de
Telecomunicaciones Infraestructura Estándar) y ANSI/TIA/EIA-568B.2 (Balance
Twisted Pair Cabling Componentes) con la función de distribución y control de los
recursos de telefonía.
 Conclusión
El proceso de multiplicación por división de código (CDM) es una estrategia
implementada desde hace algunos años que se ha convertido en una de las más eficaces
para la transmisión de datos e información.
Este proceso ha sido generado a partir de los vistos anteriormente, gracias a que
podemos utilizarlos de forma inalámbrica y alámbrica se ha vuelto de los más utilizados
para la recepción envió de datos, ya que se propaga a través de un ancho de banda que
nos permite una mayor velocidad y eficiencia de transmisión aun incluso por debajo del
nivel de ruido.
